压铸模资料
- 格式:doc
- 大小:161.00 KB
- 文档页数:2
一、压铸(BODY)工艺流程图示1,压铸机调试2,压铸模安装4,模具预热、涂料7,合型(合模)10浇注压射11,保压12,开模、抽芯取件14,清理(整修)17,终检验3,压铸模设计与制造5,涂料配制6,模具清理8,合金熔炼保温9,嵌件准备13,表面质量检查15,时效处理16,铸件浸渗、喷丸处理二、压射压力P3 P4压力P2P1 P2P1T1 t2 t3 t4 保压时间升压充填增压注:t1 金属液在压室中未承受压力的时间;P1为一级(慢速)t2 金属液于压室中在压射冲头的作用下,通过内浇口充填型腔的时间;P2为二级(快速)t3 充填刚刚结束时的舜间;P3为三级(增压)t4 最终静压力;P4为补充压实铸件4P yP b=Лd2式中:P b 比压(Mpa); Py 机器的压射力(N);(压射力=压射缸直径×蓄压器压射时间最小压力)d 压室(冲头)直径(MM)选择比压考虑的的主要因素上海旭东压铸技术咨询培训资料压铸工艺参数比压因素选择条件高低壁厚薄壁厚壁压铸件结构形状复杂简单工艺性差些好些结晶温度范围大小压铸合金特性流动性差好密度大小比强度大小阻力大小浇注系统散热速度快慢公布合理不太合理排溢系统截面积大小内浇口速度快慢温度合金与压铸模具温度大小压铸各种合金常用比压表(Mpa)铸件壁厚≤3(mm) 铸件壁厚>3(mm)合金结构简单结构复杂结构简单结构复杂锌合金20-30 30-40 40-50 50-60 铝硅、铝铜合金25-35 35-45 45-60 60-70铝、镁合金30-40 40-50 50-65 65-75 镁合金30-40 40-50 50-65 65-80铜合金40-50 50-60 60-70 70-80 压力损失折算系数K直浇道导入口截面F1,K值与内浇铸口截面F2之比>1 =1 <1立式冷室压铸机0.66-0.70 0.72-0.74 0.76-0.78卧式冷室压铸机0.88压射速度浇注金属液量占压室容积百分数(%) 压射速度(cm/s)≤30 30-4030-60 20-30>60 10-20高压速度计算公式:VVh= ×[1+(n-1)×0.1]1/4Лd2T式中:Vh 高速压射速度(CM/S);V 型腔容积(CM3);N 型腔数;D 冲头直径(CM);T 适当的充填时间。
压铸模具材料与结构设计压铸模具材料与结构设计目录1压铸模具的结构压铸模具一般的结构如图1.导柱2.固定外模(母模)3分流子镶套4.分流子5固定内模6角销7滑块挡片8滑块9.可动内模10.可动外模(公模)11.模脚12.顶出板13.顶出销承板14.回位销15.导套2.压铸模具结构设计应注意事项(1)模具应有足够的刚性,在承受压铸机锁模力的情况下不会变形。
(2)模具不宜过于笨重,以方便装卸修理和搬运,并减轻压铸机负荷。
(3)模穴的压力中心应尽可能接近压铸机合模力的中心,以防压铸机受力不均,造成锁模不密,铸件产生毛边。
(4)模具的外形要考虑到与压铸机的规格的配合:(a)模具的长度不要与系杆干涉。
(b)模具的总厚度不要太厚或太薄,超出压铸机可夹持的范围。
(c)注意与料管(冷室机)或喷嘴(热室机)之配合。
(d)当使用拉回杆拉回顶出出机构时,注意拉回杆之尺寸与位置之配合。
(5)为便于模具的搬运和装配,在固定模和可动模上方及两侧应钻螺孔,以便可旋入环首螺栓。
3内模(母模模仁)(1)内模壁厚内模壁厚基本上不必计算其强度,起壁厚大小决定于是否可容纳冷却水管通过,安排溢流井,及是否有足够的深度可攻螺纹,以便将内模固定于外模。
由于冷却水管一般直径约10mm,距离模穴约25mm,因此内模壁厚至少要50mm。
内模壁厚的参考值如下表。
内模最小壁厚参考表(2)内模与外模的配合内模的高度应该比外模高出0.05-0.1mm,以便模面可确实密合,并使空气可顺利排出。
其与外模的配合精度可用H8配h7,如下图所示。
(3)内模与分流子的配合分流子的功用是将熔汤由压铸机导至模穴内,因此其高度视固定模的厚度而定。
分流子的底部与内模相接,使流道不会接触外模,如下图,内模与分流子的配合可用H7配h6。
4外模(1)固定外模固定外模一般不计算强度,但设计时要注意留出锁固定压板或模器的空间。
(2)可动外模可动外模的底部厚度可用下面的公式计算:其中:h:外模底部之厚度(mm)p:铸造压力(kg/cm2)L:模脚之间距(mm)a:成品之长度(mm)b:成品之宽度(mm)B:外模之宽度(mm)E:钢的杨氏模数=2.1×106kg/cm2d:外模在开模方向的最大变形量(mm),一般取d≤0.05mm.例:某铸件长300mm,宽250mm,铸造压力选定280(kg/cm2),外模之宽度560(mm),模脚之间距360(mm),最大变形量取0.05(mm)。
压铸模具的介绍压铸模具是一种用于压铸工艺的工具,它起到了定型、成型和冷却的作用。
压铸模具的设计和制造直接影响产品的质量和生产效率。
本文将介绍压铸模具的基本原理、设计要点和制造工艺。
一、压铸模具的基本原理压铸模具是一种用于将熔融金属注入到模具中并冷却凝固的工具。
它由上模、下模和导柱组成。
在压铸过程中,上模和下模会通过导柱固定,形成一个封闭的空腔。
熔融金属经过喷嘴注入到模具中,并在冷却后形成所需的产品形状。
压铸模具的设计需要考虑产品的结构、尺寸和材料特性,以及冷却系统和排气系统的设置。
二、压铸模具的设计要点1. 产品结构设计:压铸模具的设计首先要根据产品的结构特点确定上模和下模的形状和尺寸。
对于复杂的产品,需要考虑分模的设计,以方便脱模和冷却。
2. 模具材料选择:模具材料需要具有足够的硬度、强度和耐磨性,以抵御高温和高压的工作环境。
常用的模具材料包括铝合金、钢和铜合金等。
3. 冷却系统设计:在压铸过程中,模具需要快速冷却以使产品能够凝固并保持形状。
因此,冷却系统的设计非常重要。
合理的冷却系统可以提高生产效率和产品质量。
4. 排气系统设计:在压铸过程中,熔融金属会产生气体,如果不及时排出,会导致产品表面出现气孔或缺陷。
因此,排气系统的设计也是压铸模具设计的重要一环。
三、压铸模具的制造工艺压铸模具制造工艺包括模具结构设计、数控加工、装配和试模等环节。
1. 模具结构设计:根据产品的结构特点,设计模具的上模、下模和分模等零部件,并确定模具的材料和热处理工艺。
2. 数控加工:根据设计图纸,利用数控机床进行模具的精密加工,包括铣削、车削、钻孔等工序,以保证模具的尺寸和形状精度。
3. 装配:将加工好的各零部件进行装配,包括上模和下模的组装、导柱和导套的安装等。
4. 试模:在模具制造完成后,进行试模,检验模具的性能和准确性。
如果需要调整,可以进行相应的修正和改进。
总结:压铸模具在现代工业生产中起到了至关重要的作用。
压铸模具结构组成The Standardization Office was revised on the afternoon of December 13, 2020压铸模具结构组成(一).压铸模结构组成定模:固定在压铸机定模安装板上,有直浇道与喷嘴或压室联接动模:固定在压铸机动模安装板上,并随动模安装板作开合模移动合模时,闭合构成型腔与浇铸系统,液体金属在高压下充满型腔;开模时,动模与定模分开,借助于设在动模上的推出机构将铸件推出.(二).压铸模结构根据作用分类型腔:外表面直浇道(浇口套)成型零件二)浇注系统模浇道(镶块)型芯:内表面内浇口余料(三)导准零件:导柱;导套(四)推出机构:推杆(顶针),复位杆,推杆固定板,推板,推板导柱,推板导套.(五)侧向抽芯机构:凸台;孔穴(侧面),锲紧块,限位弹簧,螺杆.(六)排溢系统:溢浇槽,排气槽.(七)冷却系统(八)支承零件:定模;动模座板,垫块(装配,定位,安装作用)压铸模采购选择信誉好、技术高、经验丰富的专业压铸模具厂制造模具。
压铸模是一种特殊的精密机械,那些专业压铸模具厂,他们有适合生产压铸模具的精密机床,能确保模具尺寸精度;他们有经验丰富的高级模具技师,技师的丰富经验是压铸模具实用好用的保证;他们与材料供应商和热处理厂有密切的关系,他们有完善的售后服务体系……。
良好的模具设计与制造是压铸模具长寿命、低故障、高效率的基础。
低价位的劣质压铸模,将会以压铸生产中表现出的低生产效率、高故障,让您浪费很多昂贵的压铸工时,花去更多的金钱。
压铸模安装模具安装调整工应经过培训合格上岗⑴、模具安装位置符合设计要求,尽可能使模具涨型力中心与压铸机距离最小,这样可能使压铸机大杠受力比较均匀。
⑵、经常检查模具起重吊环螺栓、螺孔和起重设备是否完好,确保重吊时人身、设备、模具安全。
⑶、定期检查压铸机大杠受力误差,必要时进行调整。

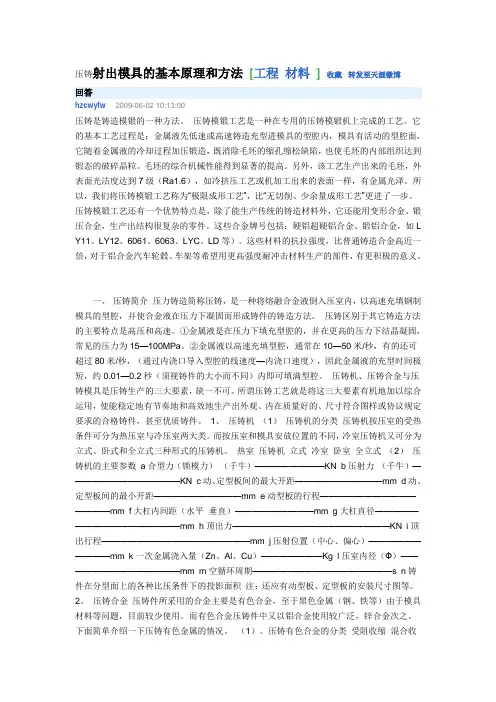

压铸射出模具的基本原理和方法[工程材料]收藏转发至天涯微博回答hzcwyfw2009-06-02 10:13:00压铸是铸造模锻的一种方法。
压铸模锻工艺是一种在专用的压铸模锻机上完成的工艺。
它的基本工艺过程是:金属液先低速或高速铸造充型进模具的型腔内,模具有活动的型腔面,它随着金属液的冷却过程加压锻造,既消除毛坯的缩孔缩松缺陷,也使毛坯的内部组织达到锻态的破碎晶粒。
毛坯的综合机械性能得到显著的提高。
另外,该工艺生产出来的毛坯,外表面光洁度达到7级(Ra1.6),如冷挤压工艺或机加工出来的表面一样,有金属光泽。
所以,我们将压铸模锻工艺称为“极限成形工艺”,比“无切削、少余量成形工艺”更进了一步。
压铸模锻工艺还有一个优势特点是,除了能生产传统的铸造材料外,它还能用变形合金、锻压合金,生产出结构很复杂的零件。
这些合金牌号包括:硬铝超硬铝合金、锻铝合金,如L Y11、LY12、6061、6063、LYC、LD等)。
这些材料的抗拉强度,比普通铸造合金高近一倍,对于铝合金汽车轮毂、车架等希望用更高强度耐冲击材料生产的部件,有更积极的意义。
一、压铸简介压力铸造简称压铸,是一种将熔融合金液倒入压室内,以高速充填钢制模具的型腔,并使合金液在压力下凝固而形成铸件的铸造方法。
压铸区别于其它铸造方法的主要特点是高压和高速。
①金属液是在压力下填充型腔的,并在更高的压力下结晶凝固,常见的压力为15—100MPa。
②金属液以高速充填型腔,通常在10—50米/秒,有的还可超过80米/秒,(通过内浇口导入型腔的线速度—内浇口速度),因此金属液的充型时间极短,约0.01—0.2秒(须视铸件的大小而不同)内即可填满型腔。
压铸机、压铸合金与压铸模具是压铸生产的三大要素,缺一不可。
所谓压铸工艺就是将这三大要素有机地加以综合运用,使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件,甚至优质铸件。
1、压铸机(1)压铸机的分类压铸机按压室的受热条件可分为热压室与冷压室两大类。

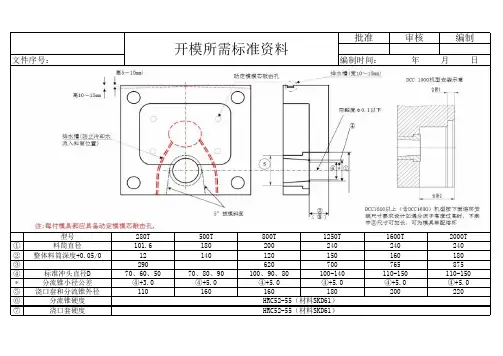

开模所需标准资料⑥分流锥硬度HRC52-55(材料SKD61)⑦浇口套硬度HRC52-55(材料SKD61)④+5.0④+5.0⑤浇口套和分流锥外径110160160180200220*分流锥小径公差④+3.0④+5.0④+5.0④+5.0765875④标准冲头直径D 70、60、5070、80、90100、90、80100-140110-150110-150③290620700240240②整体料筒深度+0.05/012140120150160180①料筒直径101.6180200240文件序号:编制时间: 年 月 日型号280T 500T 800T 1250T 1600T 2000T 批准审核编制⑿螺纹数量上下各一个,后两个模脚⑾吊环螺丝尺寸M16M20M20M24M30M30M20M20M20⑩螺纹数量上下各两个⑧螺纹数量上下各两个模脚⑨吊环螺丝尺寸M16M16M16顶板及顶针固定板⑦吊环螺丝尺寸M12M12M12M16M16M16⑤定模模芯上下左右各两个⑥动模模芯上下左右各两个动定模芯④吊环螺丝尺寸M12M12M16M24M24M24②定模模框上下及左右各两个上下及左右各两个,正反面各4个③动模模框上下及左右各两个上下及左右各两个,正反面各4个1600T2000T动定模框①吊环螺丝尺寸M20M24M30根据模具重量设计吊环尺寸型号280T 500T 800T 1250T3236⑨对边距(P)121416⑧铣扁厚度(H)162030324040⑦退刀槽(G)3*1.53*23*23*2.53*2.53*2.5⑥直径(F)24284040M24M28⑤螺纹尺寸(E)M20M24M24M30M30M30④螺纹尺寸(D)M16M20M20M244545③长度(C)130140210200200265②螺纹长度(B)303035452000T①长度(A)300+模脚至推板距离385+20550+模脚至推板距离720+模脚至推板距离750+模脚至推板距离1000+模脚至推板距离型号280T500T800T1250T1600T1250以上压铸机采用形式280T-800T 压铸机采用形式。
压铸模浇道的设计是整个压铸模成功与否的关键,流道分为直浇道、横浇道、内浇口等几个部分。
以冷室压铸机的铝合金压铸模具为例,直浇道的选择与生产的铸造压力选择有关、与压室的充满度有关,充满度通常选择在30%~70%之间,而冲头的直径则要看铸件的总的投影面积及现有压铸机的锁模力大小而定,直浇道的厚度经验选1/3~1/2冲头直径,当然也有例外的时候,根据铸件的不同而形式也不同。
横浇道的截面积设计原则是根据从直浇道至内浇口逐步缩小的原则,也就是通常所说的增速浇道设计原则。
对于特殊壁厚零件,也有选择减速浇道设计原则的,但这是特例。
计算经验公式为A1=(3~4)A2;D=(5~8)T;
W=A1/D+tg@D;其中A1为横浇道面积;A2为内浇口面积;D为横浇道厚度;T为内浇口厚度;W为内浇口宽度;@取10~15°;内浇口的面积设计公式有很多,较常用的是A2=Q/ρvt;其中Q为通过内浇口的金属液的质量(g);ρ为金属液的密度(g/cm³);v为内浇口处金属液的速度(m/s);t为型腔的充填时间(s);内浇口的速度选择原则为:铝合金20~60;锌合金30~50;镁合金40~90;铜合金20~50;充填时间的选择是根据压铸件的平均壁厚来选择,这个要靠经验,一般在0.01~0.3s不等。
由于充填速度及充填时间都要根据铸件的特性及经验去选择,往往设计选择不准确,这样的话很多场合就会用到另一个经验公式,即日本的尾关公式:A2=(3~5)倍×√总重量(g);这里的总重量为通过内浇口的金属液的总质量。
为了保证模具不会因为内浇口因过大而要烧焊处理,一般情况都会采用可修原则,及内浇口先小后大。
总之浇道的设计不是一成不变的,需要理论及实际经验相结合才能设计好,当然现在有很多模拟软件,可以在设计好之后进行模拟充填以判断浇道设计的合理性。
追问
我看过有些横浇道的截面积的和X0.8左右才是直浇道截面积,这样做岂不是将溶汤减速并且吸气了吗,但是我看铸件表面质量还是可以的,这是为什么呢?如果按照截面积逐级增加的话,到后来直浇道截面积会变得很大。
回答
我们在设定压铸工艺参数时,其中有一个是快压射位置,理论上快压射位置的起始点应该是在冲头在慢压射状态下将压室里的合金液缓慢的的推到内浇口,现在先进的压铸机可以设定为抛物线压射然后才转换成快压射。
通过合理的慢压射速度的设定,有的先进的压铸机可以设定为抛物线压射来实现将压室中的气体排出而不是卷到液体内。
上文说的也都是一些理论上的计算,实际生产过程中还是要理论结合实际的,除非有多套模拟软件模拟参考。
追问
但是客户一般使用的是力劲或TOYO设备,并不是特别先进的设备啊,还是不太明白“横浇道的截面积的和X0.8左右才是直浇道截面积”是为什么?
回答
有些经验公式是在实践中总结出来的,开要看不同的产品,所以也不是一成不变的。
就算是手册上的公式,在实践中还是要修正的,否则也生产不出理想的零件。
追问
您有这方面的设计标准吗?
回答
压铸模设计手册会有这方面的详细介绍,你可以买一本看看。
另外华南理工大学的吴春苗教授的一本压铸技术手册也非常不错,还有很多实例,会对你有帮助,这个我有电子版的,你发一个邮箱给我,我看能不能发给你,因为是上下册,挺大的。
1
|评论(2)
2012-1-24 12:48 1285772981|二级
发
|评论
2012-1-25 01:45 jazz136|五级
设计压铸模流道,最常用“逆向流量法”。
压铸模流道,有如下只要部位,直浇道、横浇道、分支横浇道和内浇口,他们之间截面积关系要满足如下比例,可以保证减少卷入空气。
直浇道:横浇道:∑分支横浇道:∑内浇口=1.15(1.15(1.15X)):1.15(1.15X):1.15X:1X。
所以所谓“逆向流量法”,就是首先确定内浇口截面积,其他部位的截面积就可以确定了。
内浇口截面积如下确定:根据铸件的壁厚,查压铸手册,可以得到一个t填充时间,根据填充时间的参数,用公式:
内浇口截面积(长*宽)=铸件带料柄总体积/(内浇口合金速度*填充时间)
就可以获得内浇口截面积的数据。
