常见压铸模具生产问题及分析

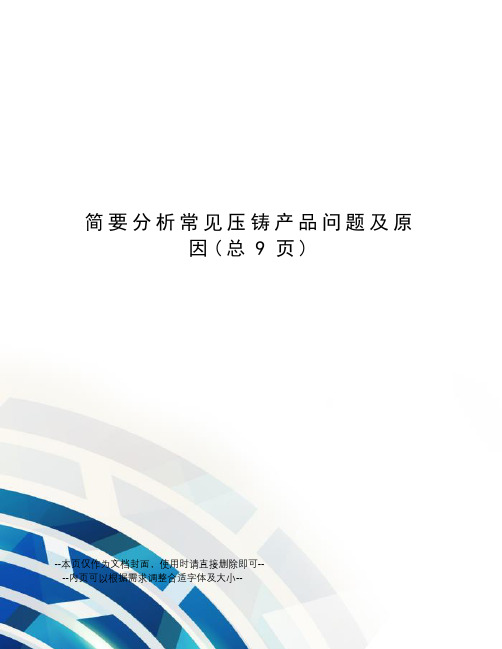

简要分析常见压铸产品问题及原因(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--简要分析常见压铸产品问题及原因流痕:在表面出现波浪或条纹，原因为流入模具内的熔汤熔融状态不充分。

缺料：由于模具充填不充分或入料口、溢料口设计不当而导致。

裂缝：由于外力产生微小的裂纹。

原因为铸件凝固收缩，或脱模时模具有轻微的移动。

缩水:材料有像火山口一样的凹陷。

原因为铸件在肉厚处的收缩。

起泡：铸件表面的砂孔，有像水泡或肿块凸起，为铸件开模或热处理时膨胀。

积炭：熔汤熔着模具表面，使得铸件表面产生缺肉或粗糙的现象。

热裂纹：模具表面有热裂纹的伤痕时使得铸件表面产生同样形状的伤痕。

冲蚀：熔汤高温高速冲蚀模具，使得铸件产生与模具相同的伤痕。

脱皮：铸件表面部分剥离的现象，最易发生在表面光滑的铸件上。

针孔：针状细小的砂孔，或因卷入气体而产生小孔状的内部缺陷，此缺陷有时出现在表面上。

擦伤:由于磨损使表面不理想，有比较长的痕迹。

缩孔：因熔汤凝固收缩而产生的内部砂孔。

气孔：因卷入气体或空气导致铸件内部存在的砂孔。

玷污:其它材料或其它材料的加入使表面变色，如机器润滑油，离型剂等。

隔层：铸件层剥皮。

变形:塑料在模具中部分变形。

凹陷:由于不同的材料的结合度和收缩率不同,引起表面凹陷。

拉伤：铸件表面的磨损或磨擦使得表面不理想。

腐蚀:在材质表面有不连续的痕迹,由氧化引起。

凹痕:由于挤压或撞击而产生的凹坑。

毛刺:在孔或边有粗糙和锋利的棱角(相对于材料的厚度和凸起的高度)。

结合线:在两处或更多的材料融合点有线条(并且终止了结合或流动)分模线:在模具的两块或镶块之间有一条明显的线,例如:如果模具安装不当,在模具的主要部分能明显的看到明显的看到微小的凸起的线条模具制作工艺流程：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产A：模架加工：1打编号，2 A/B板加工，3面板加工，4顶针固定板加工，5底板加工B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC精加工，9电火花加工，10省模C：模具零件加工：1滑块加工，2压紧块加工，3分流锥浇口套加工，4镶件加工模架加工细节1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。

压铸生产存在问题和改进措施压铸生产中遇到的质量问题很多，其原因也是多方面。

生产中必须对产生的质量问题作出正确的判断。

找出真正的原因，才能提出相应切实可行的有效的改进措施，以便不断提高铸件质量。

压铸件生产所出现的质量问题中，有关缺陷方面的特征、产生的原因（包括改进措施）分别叙述于后。

一、欠铸压铸件成形过程中，某些部位填充不完整，称为欠铸。

当欠铸的部位严重时，可以作为铸件的形状不符合图纸要求来看待。

通常对于欠铸是不允许存在的。

造成欠铸的原因有：1）填充条件不良，欠铸部位呈不规则的冷凝金属Ø当压力不足、不够、流动前沿的金属凝固过早，造成转角、深凹、薄壁（甚至薄于平均壁厚）、柱形孔壁等部位产生欠铸。

Ø模具温度过低Ø合金浇入温度过低Ø内浇口位置不好，形成大的流动阻力2）气体阻碍，欠铸部位表面光滑，但形状不规则Ø难以开设排溢系统的部位，气体积聚Ø熔融金属的流动时，湍流剧烈，包卷气体3）模具型腔有残留物Ø涂料的用量或喷涂方法不当，造成局部的涂料沉积Ø成型零件的镶拼缝隙过大，或滑动配合间隙过大，填充时窜入金属，铸件脱出后，并未能被完全带出而呈现片状夹在缝隙上。

当之种片状的金属（金属片，其厚度即为缝隙的大小）又凸于周围型面较多，便在合模的情况下将凸出的高度变成适为铸件的壁厚，使以后的铸件在该处产生穿透（对壁厚来说）的沟槽。

这种穿透的沟槽即成为欠铸的一种特殊形式。

这种欠铸现象多在由镶拼组成的深腔的情况下出现。

Ø浇料不足（包括余料节过薄）。

Ø立式压铸机上，压射时，下冲头下移让开喷嘴孔口不够，造成一系列的填充条件不良。

二、裂纹铸件的基体被破坏或断开，形成细长的缝隙，呈现不规则线形，在外力作用下有发展的趋势，这种缺陷称为裂纹。

在压铸件上，裂纹是不允许存在的。

造成裂纹的原因有：1.铸件结构和形状Ø铸件上的厚壁与薄壁的相接处转变避剧烈Ø铸件上的转折圆角不够Ø铸件上能安置推杆的部位不够，造成推杆分布不均衡Ø铸件设计上考虑不周，收缩时产生应力而撕裂。

压铸模具的常见问题以及处理方案1. 模具裂纹压铸模具在制作或使用过程中，可能会出现裂纹现象。

裂纹可能是由于材料选择不当、热处理不充分、加工工艺不合理等原因导致的。

在出现裂纹时，应立即停止使用模具，以免造成更大的损坏。

处理方案：选用合适的材料，如高韧性、高强度、高耐磨性的模具钢；进行充分的热处理，提高模具的强度和韧性；优化加工工艺，避免出现过大的应力集中。

2. 模具磨损压铸模具在使用过程中，由于金属液的冲刷和摩擦，容易导致模具表面的磨损。

磨损可能是由于高温氧化、硬度过低、耐磨性不足等原因导致的。

处理方案：采用高硬度、高耐磨性的模具材料；对易磨损部位进行特殊处理，如增加耐磨涂层；定期检查和维修模具，及时更换磨损严重的部件。

3. 模具堵塞压铸模具在使用过程中，可能会因为金属液中的杂质、涂料残留等原因导致堵塞。

堵塞会影响压铸生产的效率和产品质量。

处理方案：定期清理和清洗模具，保持模具的清洁度；加强原料的质量控制，减少杂质和涂料残留；设计合理的浇注系统，避免出现死角和滞留点。

4. 模具变形压铸模具在使用过程中，可能会因为冷却不均匀、热处理不当等原因导致变形。

变形会影响压铸产品的尺寸精度和外观质量。

处理方案：优化冷却系统，确保模具均匀冷却；进行充分的热处理，提高模具的稳定性和精度；定期检测和修正模具的变形情况，保持模具的精度和形状。

5. 模具脱模不良压铸模具在使用过程中，可能会出现脱模不良的现象。

脱模不良可能是由于模具材质问题、模具设计问题、加工工艺不合理等原因导致的。

处理方案：选用合适的模具材料，如高硬度、高耐磨性的材质；优化模具设计，提高脱模性能；加强加工工艺的控制，保证模具的加工精度和表面光洁度；使用合适的脱模剂，减少粘模现象。

6. 模具热疲劳压铸模具在使用过程中，可能会因为反复的热循环和冷热交替而产生热疲劳裂纹。

热疲劳会影响模具的使用寿命和压铸产品的质量。

处理方案：降低加热温度、延长保温时间，减少热循环的次数；优化冷却系统，提高模具的冷却效率；定期进行热处理，恢复模具的硬度和强度；选择合适的热传导材料，减少热损失。

压铸中常见问题小结压铸中常见的十个问题：1、【压铸机打料时，经常会消失打几十模，料就打不出的状况，常要等几分钟后方可打料】一般遇到这类状况，应当是射咀头或咀身堵住了。

这时，观看下料头顶端是否没有亮点，假如全是断面灰色，就说明堵咀了。

解决方案如下：1、将射咀温度适应调高;2、打离咀状况时间调低0.1到0.2秒;3、定模冷却水稍稍关小点。

2、【压铸薄壁件产品时易开裂】可以从以下几点去分析：1、材料可能有问题，压铸件材料的使用，尽量掌握废料的比例不要超过30%;2、模具开设不好，一是顶出力不平衡;二是冷却水的开设不合理导致模具温度不均衡，单是充填流淌不合理。

3、工艺参数选择不当，工艺参数问题主要在留魔时间和顶出延时时间上出错，留模时间不宜长，每mm壁厚3s左右;顶出延时不能长，一般0.5-2s。

3、【锤头卡死】要想避开锤头卡死，可以从两方面着手：1、在生产中，常测量温度，避开锤头、司筒温度过高造成锤头卡死;2、材料的使用，应选择优质的合金材料，避开杂质的渗入，在投放回料的时候，也要留意不要让杂质混入，这样才能避开杂质黏着在锤头上，造成锤头卡死。

4、【压铸模具粘料】压铸模具粘料了怎么办呢?首先检查模温是否正常，适降低合金液浇注温度和模具温度;2、检查脱模剂配比是否特别，尝试更换脱模剂，调试喷涂位置表面进行抛光，对已氮化过的模具，慎重抛光，防止破坏掉表面的氮化层，形成越抛越粘的状况;4、改进浇注系统设计结构，避开合金液持续冲刷型腔壁或型芯;5、修改模具冷却系统;6、调整压铸工艺参数，适当降低压射速度，缩短二速行程。

5、【ADC14材料压铸加工时反馈材料偏硬，易磨损刀具的状况】解决这个问题，可以从以下几点看入：1、最关键是才来哦的成分内不容许有杂质产生，也就是说硬质点，最好全部应新的原始材料配比，不能用再生材料，特殊是S1元素的品质要好;2、应当采纳特地为这些比较硬的合金而生产的宝石刀片，一般使用寿命有7天左右。

1)．冷纹：原因：熔汤前端的温度太低，相叠时有痕迹．改善方法：1．检查壁厚是否太薄(设计或制造) ，较薄的区域应直接充填．2．检查形状是否不易充填;距离太远、封闭区域(如鳍片(fin) 、凸起) 、被阻挡区域、圆角太小等均不易充填．并注意是否有肋点或冷点．3．缩短充填时间．缩短充填时间的方法：…4．改变充填模式．5．提高模温的方法：…6．提高熔汤温度．7．检查合金成分．8．加大逃气道可能有用．9．加真空装置可能有用．2)．裂痕：原因：1．收缩应力．2．顶出或整缘时受力裂开．改善方式：1．加大圆角．2．检查是否有热点．3．增压时间改变(冷室机)．4．增加或缩短合模时间．5．增加拔模角．6．增加顶出销．7．检查模具是否有错位、变形．8．检查合金成分．3)．气孔：原因：1．空气夹杂在熔汤中．2．气体的来源：熔解时、在料管中、在模具中、离型剂．改善方法：1．适当的慢速．2．检查流道转弯是否圆滑，截面积是否渐减．3．检查逃气道面积是否够大，是否有被阻塞，位置是否位於最后充填的地方．4．检查离型剂是否喷太多，模温是否太低．5．使用真空．4)．空蚀：原因：因压力突然减小，使熔汤中的气体忽然膨胀，冲击模具，造成模具损伤．改善方法：流道截面积勿急遽变化．5)．缩孔：原因：当金属由液态凝固为固态时所占的空间变小，若无金属补充便会形成缩孔．通常发生在较慢凝固处．改善方法：1．增加压力．2．改变模具温度．局部冷却、喷离型剂、降低模温、．有时只是改变缩孔位置，而非消缩孔．6)．脱皮：原因：1．充填模式不良，造成熔汤重叠．2．模具变形，造成熔汤重叠．3．夹杂氧化层．改善方法：1．提早切换为高速．2．缩短充填时间．3．改变充填模式，浇口位置，浇口速度．4．检查模具强度是否足够．5．检查销模装置是否良好．6．检查是否夹杂氧化层．7)．波纹：原因：第一层熔汤在表面急遽冷却，第二层熔汤流过未能将第一层熔解，却又有足够的融合，造成组织不同．改善方法：1．改善充填模式．2．缩短充填时间．8)．流动不良产生的孔：原因：熔汤流动太慢、或是太冷、或是充填模式不良，因此在凝固的金属接合处有孔．改善方法：1．同改善冷纹方法．2．检查熔汤温度是否稳定．3．检查模具温充是否稳定．9)．在分模面的孔：原因：可能是缩孔或是气孔．改善方法：1．若是缩孔，减小浇口厚度或是溢流井进口厚度．2．冷却浇口．3．若是气孔，注意排气或卷气问题．10)．毛边：原因：1．锁模力不足．2．模具合模不良．3．模具强度不足．4．熔汤温度太高．11)．缩陷：原因：缩孔发生在压件表面下面．改善方法：1．同改善缩孔的方法．2．局部冷却．3．加热另一边．12)．积碳：原因：离型剂或其他杂质积附在模具上．改善方法：1．减小离型剂喷洒量．2．升高模温．3．选择适合的离型剂．4．使用软水稀释离型剂．13)．冒泡：原因：气体卷在铸件的表面下面．改善方式：1．减少卷气(同气孔)．2．冷却或防低模温．14)．粘模：原因：1．积附在模具表面．2．熔汤冲击模具，造成模面损坏．改善方法：1．降低模具温度．2．降低划面粗糙度．3．加大拔模角．4．镀膜．5．改变充填模式．6．降低浇口速度。

一、流痕和花纹外观检查：铸件表面上有与金属液流动方向一致的条纹，有明显可见的与金属基体颜色不一样的无方向性的纹路，无发展趋势。

1. 流痕产生的原因有如下几点：1）模温过低2）浇道设计不良，内浇口位置不良3）料温过低4）填充速度低，填充时间短5）浇注系统不合理6）排气不良7）喷雾不合理2. 花纹产生的原因是型腔内涂料喷涂过多或涂料质量较差，解决和防止的方法如下：1）调整内浇道截面积或位置2）提高模温3）调整内浇道速度及压力4）适当的选用涂料及调整用量二、网状毛翅（龟裂纹）外观检查：压铸件表面上有网状发丝一样凸起或凹陷的痕迹，随压铸次数增加而不断扩大和延伸。

产生原因如下：1）压铸模腔表面有裂纹2）压铸模预热不均匀解决和防止的方法为：1）压铸模要定期或压铸一定次数后，应作退火处理、消除型腔内应力2）如果型腔表面已出现龟裂纹，应打磨成型表面，去掉裂纹层3）模具预热要均匀三、冷隔外观检查：压铸件表面有明显的、不规则的、下陷线性型纹路（有穿透与不穿透两种）形状细小而狭长，有时交接边缘光滑，在外力作用下有断开的可能。

产生原因如下：1）两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属结合力又很薄弱2）浇注温度或压铸模温度偏低3）浇道位置不对或流路过长4）填充速度低解决和防止的方法为：1）适当提高浇注温度2）提高压射比压缩短填充时间，提高压射速度3）改善排气、填充条件四、缩陷（凹痕）外观检查：在压铸件厚大部分的表面上有平滑的凹痕（状如盘碟）。

产生原因如下：1）由收缩引起压铸件设计不当壁厚差太大浇道位置不当压射比压低，保压时间短压铸模局部温度过高2）冷却系统设计不合理3）开模过早4）浇注温度过高解决和防止的方法为：1）壁厚应均匀2）厚薄过渡要缓和3）正确选择合金液导入位置及增加内浇道截面积4）增加压射压力，延长保压时间5）适当降低浇注温度及压铸模温度6）对局部高温要局部冷却7）改善排溢条件五、印痕外观检查：铸件表面与压铸模型腔表面接触所留下的痕迹或铸件表面上出现阶梯痕迹。

压铸过程中常见的问题和解决方法一、压铸过程中金属液往外溅产生原因：1.动，定模间合模不严密，间隙较大2.锁模力不够3.压铸机动，定模安装板不平行4.支板跨度大，压射力致使套板变形，产生喷料。

调整方法1.重新安装模具2.加大锁模力3.调整压铸机，使动，定模安装板相互保持平行4.在动模上增加支板，增加套板的刚度。

二、影响压射头使用寿命的主要因素有：1.压射头本身的材料、质量；2.压射头与压射料筒之间的配合间隙；3.模具安装时与压射料筒的同心度；4.冷却问题；5.选用优质压射头润滑油等。

三、缺陷名：（一）产品表面起皱症状：产品表面形成的不规则褶皱，主要出现在壁较薄的前段部分。

原因：由于吸入了脱模剂和压缩空气，被封闭在前段的气压较高，把产品表面顶起而导致这一现象的发生解决方案：排气彻底，清除多余的脱模剂。

调整高速高压区的位置以防止溶液降温（二）缺陷名：起皱症状：镶件附近的圆柱状部分，表面的皮膜出现起皱现象起皱的表面部分，根据发生状态有差异。

在靠近镶件的拐角处，出现与镶件平行的褶皱。

在离拐角稍远处，表面皮膜起皱部分有细小的铝颗粒聚集，呈粉末状附着在表面起皱的断面可以观察到起皱导致的凹凸，细小的铝颗粒被压碎后嵌入褶皱里。

原因：在模具温度低时进行铸造容易发生此现象。

铝液在流道流淌时前锋冷却，形成氧化皮膜，在距离浇口较远的突起部分凝固，由于压力增大在表面形成褶皱。

解决方案：对模具进行预热，在设定的温度条件下进行生产是很重要的，将模具温度设定在适当的范围。

换导柱以及导套时一定要注意尺寸变化，尤其是长时间使用但是没有回火或者测量的模具，一定要检查模具的尺寸，包括模板平行度、孔直线度、孔内外径是否变化。

一般情况下基准尺寸会变化。

锌压铸件毛坯看不到麻点，电镀前抛光就出现麻点，这是怎么回事？这是锌压铸件最易出现的问题之一。

要注意：1.原材料的质量（纯净度）；2.熔化时的精炼除气除渣；3.压铸时速度、压力的调整（特别是皮下气孔等缺陷）；4.抛光时摩擦的压力和温度不要太高。

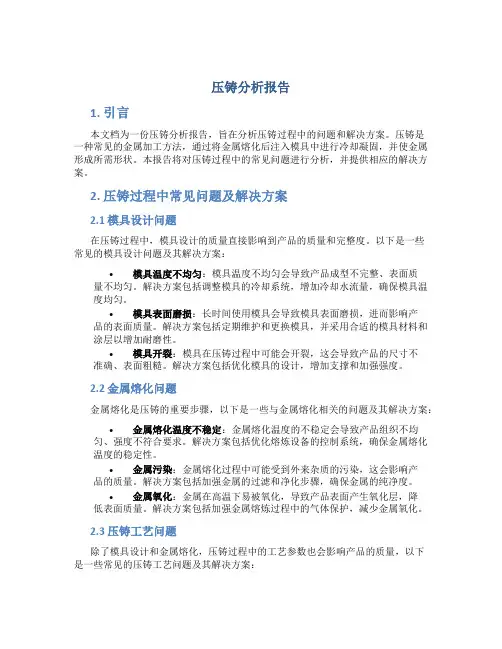

压铸分析报告1. 引言本文档为一份压铸分析报告，旨在分析压铸过程中的问题和解决方案。

压铸是一种常见的金属加工方法，通过将金属熔化后注入模具中进行冷却凝固，并使金属形成所需形状。

本报告将对压铸过程中的常见问题进行分析，并提供相应的解决方案。

2. 压铸过程中常见问题及解决方案2.1 模具设计问题在压铸过程中，模具设计的质量直接影响到产品的质量和完整度。

以下是一些常见的模具设计问题及其解决方案：•模具温度不均匀：模具温度不均匀会导致产品成型不完整、表面质量不均匀。

解决方案包括调整模具的冷却系统，增加冷却水流量，确保模具温度均匀。

•模具表面磨损：长时间使用模具会导致模具表面磨损，进而影响产品的表面质量。

解决方案包括定期维护和更换模具，并采用合适的模具材料和涂层以增加耐磨性。

•模具开裂：模具在压铸过程中可能会开裂，这会导致产品的尺寸不准确、表面粗糙。

解决方案包括优化模具的设计，增加支撑和加强强度。

2.2 金属熔化问题金属熔化是压铸的重要步骤，以下是一些与金属熔化相关的问题及其解决方案：•金属熔化温度不稳定：金属熔化温度的不稳定会导致产品组织不均匀、强度不符合要求。

解决方案包括优化熔炼设备的控制系统，确保金属熔化温度的稳定性。

•金属污染：金属熔化过程中可能受到外来杂质的污染，这会影响产品的质量。

解决方案包括加强金属的过滤和净化步骤，确保金属的纯净度。

•金属氧化：金属在高温下易被氧化，导致产品表面产生氧化层，降低表面质量。

解决方案包括加强金属熔炼过程中的气体保护，减少金属氧化。

2.3 压铸工艺问题除了模具设计和金属熔化，压铸过程中的工艺参数也会影响产品的质量，以下是一些常见的压铸工艺问题及其解决方案：•注射速度过快：注射速度过快会导致金属充填过程中产生气体孔洞和缺陷。

解决方案包括优化压铸机的注射系统，控制注射速度的稳定性。

•模具开启力不足：模具开启力不足会导致产品在模具中卡死无法取出，影响生产效率。

解决方案包括增加模具开启力和调整模具合闸系统。

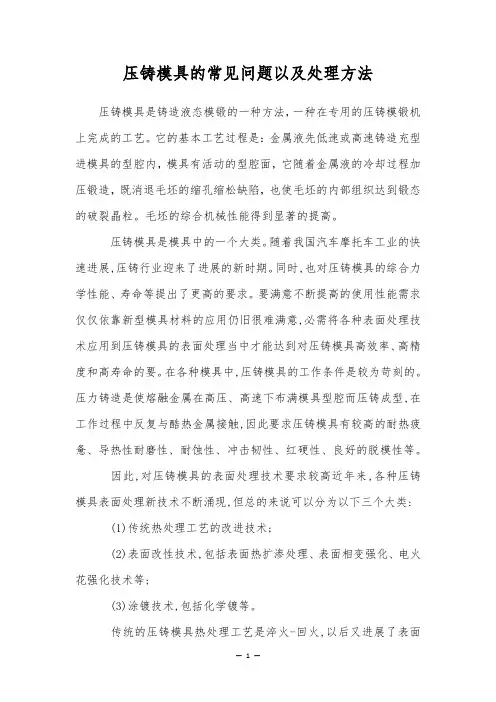

压铸模具的常见问题以及处理方法压铸模具是铸造液态模锻的一种方法，一种在专用的压铸模锻机上完成的工艺。

它的基本工艺过程是：金属液先低速或高速铸造充型进模具的型腔内，模具有活动的型腔面，它随着金属液的冷却过程加压锻造，既消退毛坯的缩孔缩松缺陷，也使毛坯的内部组织达到锻态的破裂晶粒。

毛坯的综合机械性能得到显著的提高。

压铸模具是模具中的一个大类。

随着我国汽车摩托车工业的快速进展,压铸行业迎来了进展的新时期。

同时,也对压铸模具的综合力学性能、寿命等提出了更高的要求。

要满意不断提高的使用性能需求仅仅依靠新型模具材料的应用仍旧很难满意,必需将各种表面处理技术应用到压铸模具的表面处理当中才能达到对压铸模具高效率、高精度和高寿命的要。

在各种模具中,压铸模具的工作条件是较为苛刻的。

压力铸造是使熔融金属在高压、高速下布满模具型腔而压铸成型,在工作过程中反复与酷热金属接触,因此要求压铸模具有较高的耐热疲惫、导热性耐磨性、耐蚀性、冲击韧性、红硬性、良好的脱模性等。

因此,对压铸模具的表面处理技术要求较高近年来,各种压铸模具表面处理新技术不断涌现,但总的来说可以分为以下三个大类:(1)传统热处理工艺的改进技术;(2)表面改性技术,包括表面热扩渗处理、表面相变强化、电火花强化技术等;(3)涂镀技术,包括化学镀等。

传统的压铸模具热处理工艺是淬火-回火,以后又进展了表面处理技术。

由于可作为压铸模具的材料多种多样,同样的表面处理技术和工艺应用在不同的材料上会产生不同的效果。

史可夫最近提出针对模具基材和表面处理技术的基材预处理技术,在传统工艺的基础上,对不同的模具材料提出适合的加工工艺,从而改善模具性能,提高模具寿命。

热处理技术改进的另一个进展方向,是将传统的热处理工艺与先进的表面处理工艺相结合,提高压铸模具的使用寿命。

如将化学热处理的方法碳氮共渗,与常规淬火、回火工艺相结合的NQN(即碳氮共渗-淬火-碳氮共渗)复合强化,不但得到较高的表面硬度,而且有效硬化层深度增加、渗层硬度梯度分布合理、回火稳定性和耐蚀性提高,从而使得压铸模具在获得良好心部性能的同时,表面质量和性能大幅提高。
