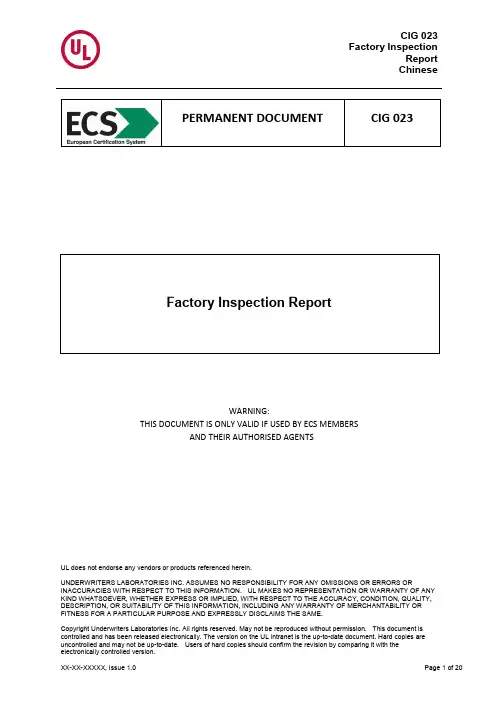

CIG 023Factory InspectionReport ChineseUL does not endorse any vendors or products referenced herein.UNDERWRITERS LABORATORIES INC. ASSUMES NO RESPONSIBILITY FOR ANY OMISSIONS OR ERRORS ORINACCURACIES WITH RESPECT TO THIS INFORMATION. UL MAKES NO REPRESENTATION OR WARRANTY OF ANY KIND WHATSOEVER, WHETHER EXPRESS OR IMPLIED, WITH RESPECT TO THE ACCURACY, CONDITION, QUALITY, DESCRIPTION, OR SUITABILITY OF THIS INFORMATION, INCLUDING ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE AND EXPRESSLY DISCLAIMS THE SAME.Copyright Underwriters Laboratories Inc. All rights reserved. May not be reproduced without permission. This document isWARNING:THIS DOCUMENT IS ONLY VALID IF USED BY ECS MEMBERSAND THEIR AUTHORISED AGENTSPERMANENT DOCUMENT 永久性文件CIG 023Factory Inspection Report 工厂检验报告WARNING:THIS DOCUMENT IS ONLY VALID IF USED BY ECS MEMBERSAND THEIR AUTHORISED AGENTS警告：本文件仅在为欧洲认证体系（ECS）成员及其授权代理人所用时生效Approved by: ECS General Meeting, 22/23-04-2009 Nr of pages: 19 Date of issue: May 2009Supersedes: PD CIG 023 - June 2004 Page 1 of 19 PD CIG 023 reports shall not contain any unauthorised modifications which change the originalmeaning or the requirements.Any additions created to any document in the series shall be shown in an Appendix.未经批准，不得对 PD CIG 023 报告进行任何改变其原有含意或要求的修改。
检查区域和条款抽样情况、检查项目及内容检查结果工厂基本信息1.核对受检查方注册名称/注册地址/实际地址信息与证书/申请书/营业执照是否一致（不一致情况须说明）：2. 核对工厂营业执照信息：经营范围（证书产品有关的范围）：年检日期：有效期：3.确认证书编号、数量及其状态与本次检查任务书是否一致（监督）：4.证书所列标准为现行有效版本。
检查员记录：检查区域和条款抽样情况、检查项目及内容检查结果3.1人员职责和资源1.质量负责人：职务：。
有无任命书。
2.质量负责人及其各类人员职责：3.资源（人员、检验人员人数、生产设备、检验设备、厂房等）4.认证标志的保管和使用程序文件编号/名称：5.对于购买标志，检查标志使用记录（根据购买标志发票和标志使用量检查其领料数量）6.对于标志备案情况，检查模压批准书，是否按时备案并覆盖所有证书。
7暂停、撤销证书的产品未使用标志。
8.没有超出证书产品范围使用标志的情况（包括对不同制造商）。
检查员记录：检查区域和条款抽样情况、检查项目及内容检查结果3.4生产过程控制和过程检验1. 负责人：职务：能力确认：（是否了解生产过程中保证产品一致性的关键环节要求）2.玩具产品开发依据的标准（应是现行有效，结合2.1条款）：验证、确认的证据：3.关键工序的识别：4.现场生产的产品：5.关键工序文件名称/编号：（如果该工序没有文件规定就不能保证产品质量时，则应制定相应的工艺文件，使生产过程受控。
）6. 检查人力资源配备是否充分、检查关键工序人员操作情况等7.工作环境是否可满足要求：8.对适宜的过程参数和产品特性进行监控的情况检查区域和条款抽样情况、检查项目及内容检查结果3.4生产过程控制和过程检验9.建立并保持对生产设备进行维护保养的制度的情况10.确保产品及零部件与认证样品一致性的过程检验1）文件名称/编号：（自检、互检、巡检等要求的识别和规定）。
2）抽查相关记录。
3）检查人力资源配备是否充分、检查人员操作情况等检查区域和条款抽样情况、检查项目及内容检查结果3.5例行检验和确认检验1.建立例行检验文件名称/编号：（检验项目、技术要求、频次、放行准则）检查例行检验的操作和记录。
1.1 概述◇◇适用产品：截止阀。
◇参考文件：技术图纸、客户要求、企标、国标、行标、内部管理办法。
◇作用：密封、抽真空、充注冷媒。
1.2 外观要求：◇气门芯外表清洁，无锈斑、无异物粘留，无毛刺。
◇密封圈部位无破损或硬伤痕，镀层清洁牢固，无脱落。
◇密封垫部位应光洁、圆整，无凹凸、缺角、飞边、伤痕、异物粘留等缺陷，与芯座帽填充饱满。
◇安装尺寸：气门芯芯杆顶端与阀体端部尺寸在±0.5mm。
◇在芯杆端面敲指定的供方钢印代码如“X”等。

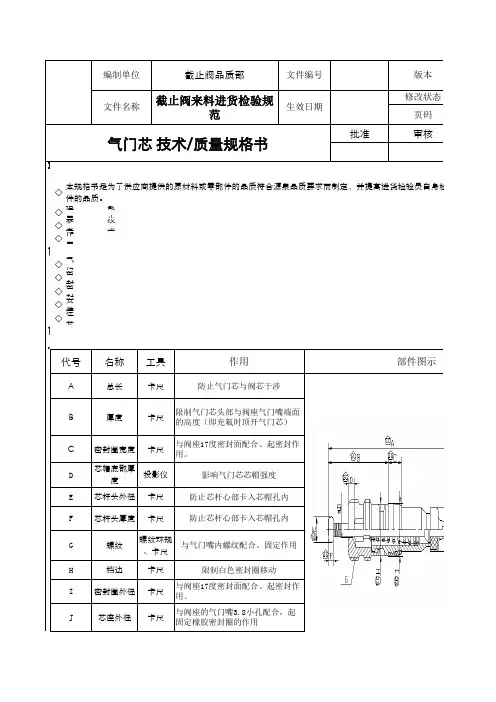

1.3 重要尺寸要求:截止阀品质部文件编号版本文件名称截止阀来料进货检验规范生效日期修改状态页码气门芯 技术/质量规格书批准审核编制单位A 总长卡尺防止气门芯与阀芯干涉本规格书是为了供应商提供的原材料或零部件的品质符合源泉品质要求而制定，并提高进货检验员自身检验部件的品质。
代号名称工具作用部件图示C 密封圈宽度卡尺与阀座17度密封面配合、起密封作用。
B厚度卡尺限制气门芯头部与阀座气门嘴端面的高度（即充氟时顶开气门芯）E 芯杆头外径卡尺防止芯杆心部卡入芯帽孔内D 芯帽底部厚度投影仪影响气门芯芯帽强度G 螺纹螺纹环规、卡尺与气门嘴内螺纹配合、固定作用F 芯杆头厚度卡尺防止芯杆心部卡入芯帽孔内I 密封圈外径卡尺与阀座17度密封面配合、起密封作用。
H 档边卡尺限制白色密封圈移动J芯座外径卡尺与阀座的气门嘴3.8小孔配合，起固定橡胶密封圈的作用1.4 材料成份、 性能及相关试验项目和方法：◇◇有害物质含量要求1(RoHS):非金属部件◇有害物质含量要求1(RoHS):黄铜部件◇有害物质含量要求1(RoHS):钢合金部件◇气门芯由多个不同材料组件的组成，按不同材料企业标准及技术要求检测。
1.5 标志、包装、贮存要求：◇标志：进厂产品在包装箱（包括小袋或小盒包装）上应标明：制造厂名称和地址、产品名称、规格型号、数量。
◇包装：产品应有良好的包装，保证产品在运输、搬运、贮存过程不会破损和变质。
