iFIX 系统配置指南Version 1.02000/2/23iFIX 系统配置指南针对各种项目需求，为了帮助系统工程师和售前服务工程师更好地使用 iFIX 及其组件配置企业级系统，本材料在各个方面给出了详尽的说明和例子，以便项目相关人员使用参考。

本材料所涉及的方面主要有如下几个主题：设备连接、iFIX 功能模块选取及数据库设计、网络设计、企业信息系统和资源调度系统集成及冗余系统设计。

第一章设备连接设备连接是一个工厂数据采集系统需要解决的首要问题，iFIX 可以提供与世界上各种知名设备的方便连接方式，同时提供通讯程序的开发工具包以使用户能将自行开发的非标设备连接到 iFIX 监控系统。

下面分几个方面阐述。

1．连接设备类型：iFIX 可以连接的设备种类有很多，主要类型有：DCS、PLC、控制器、远程模块、现场总线设备、条码阅读器、智能仪表、称重仪、其它计算机系统或特殊设备。

2．连接方式：iFIX 和设备的连接方式主要有如下几种：通过串行口连接，通过工业网络连接，通过标准以太网连接，其它方式如：电话拨号，微波设备，无线电传输，专线连接等。

3．使用的 iFIX 驱动程序：iFIX 驱动程序根据开发工具不同，分为 6.x 版本和7.x版本。

6.x版本的驱动程序使用驱动程序开发包 ITK 开发，可以在 WINDOWS 95/98 和WINDOWS NT 上运行。

6.x版本的驱动程序支持在同一台 PC 机上同时运行 8 个不同的驱动程序连接8 种不同设备。

驱动程序内置冗余功能，详见冗余系统描述。

7.x版本的驱动程序使用 ASDK或 OSDK （ OPC Toolkit）开发，只能在 WINDOWS NT平台上运行。

7.x版本驱动程序提供 OLE Automation 界面，可以脱离 iFIX 单独运行，并能在 VB程序中引用其属性、方法。

此驱动程序采用 COM/DCOM技术，可以以 C/S结构安装运行。

即可以进行网络远程控制，如将 Client 部分安装在 iClient 上，通过网络控制 Server 部分的运行，进行远程驱动程序组态，控制运行及状态诊断。

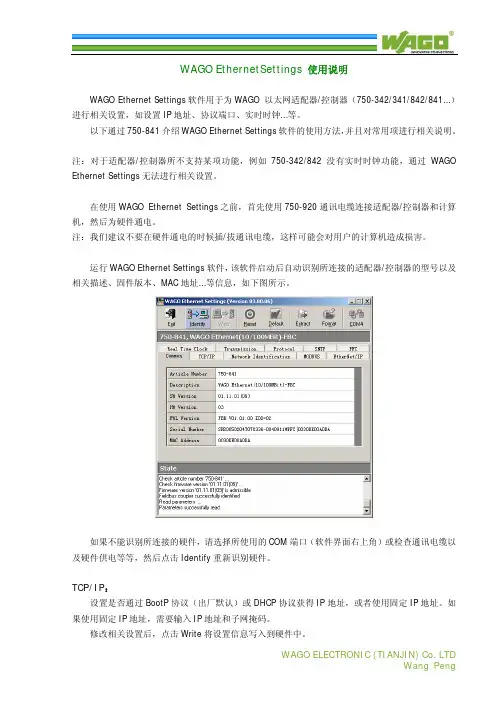

WAGO EthernetSettings 使用说明WAGO Ethernet Settings软件用于为WAGO 以太网适配器/控制器（750-342/341/842/841…）进行相关设置，如设置IP地址、协议端口、实时时钟…等。

以下通过750-841介绍WAGO Ethernet Settings软件的使用方法，并且对常用项进行相关说明。

注：对于适配器/控制器所不支持某项功能，例如750-342/842没有实时时钟功能，通过WAGO Ethernet Settings无法进行相关设置。

在使用WAGO Ethernet Settings之前，首先使用750-920通讯电缆连接适配器/控制器和计算机，然后为硬件通电。

注：我们建议不要在硬件通电的时候插/拔通讯电缆，这样可能会对用户的计算机造成损害。

运行WAGO Ethernet Settings软件，该软件启动后自动识别所连接的适配器/控制器的型号以及相关描述、固件版本、MAC地址…等信息，如下图所示。

如果不能识别所连接的硬件，请选择所使用的COM端口（软件界面右上角）或检查通讯电缆以及硬件供电等等，然后点击Identify重新识别硬件。

TCP/IP：设置是否通过BootP协议（出厂默认）或DHCP协议获得IP地址，或者使用固定IP地址。

如果使用固定IP地址，需要输入IP地址和子网掩码。

修改相关设置后，点击Write将设置信息写入到硬件中。

Real Time Clock：设置硬件的实时时钟，点击蓝色箭头则可以将计算机的时钟信息（日期、时间、时区）写入到硬件中。

设置好的时钟信息通过硬件自带电容保持。

在下面情况下需要设置时钟信息：1、750-341/841出厂时不包含时钟信息，需要进行设置。

2、如果硬件长时间没有通电，电容电量耗尽后无法保持时钟信息，需要重新设置。

注：在这两种请况下，硬件中不包含时钟信息，I/O LED报错，相关描述详见手册。

Protocol：用于激活/屏蔽所支持的相关协议，修改相关设置后，点击Write将设置信息写入到硬件中。

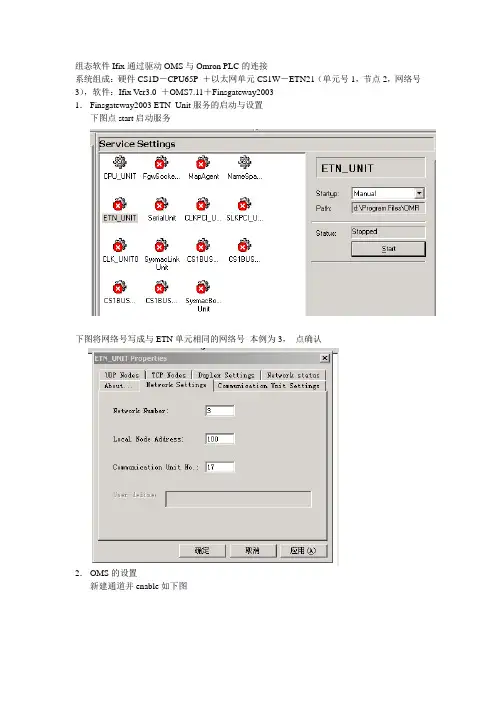

组态软件Ifix通过驱动OMS与Omron PLC的连接
系统组成：硬件CS1D－CPU65P ＋以太网单元CS1W－ETN21（单元号1，节点2，网络号3），软件：Ifix Ver3.0 ＋OMS7.11＋Finsgateway2003
1．Finsgateway2003 ETN_Unit服务的启动与设置
下图点start启动服务
下图将网络号写成与ETN单元相同的网络号本例为3，点确认
2．OMS的设置
新建通道并enable如下图
新建设备并enable如下图network、node number、unit的设定与etn单元的各号相同
新建datablock并enable 如果该数据块中的部分数据要能读能写disable output enable block write都不能选中
保存并启动数据通讯并监视数据通讯如下图（正常情况下transmit、receives都不断增长）
3．数据库的建立AI、DI即可满足通常状态下数据的读写字的格式如下
位的格式如下
如果要使数据能写选中允许输出如下
正常情况下当前值应有显示而不是问号（本例中未建立连接显示为问号）
4．数据连接画面的建立
在画面菜单栏点插入－数据连接设置如下F_CV是指数值格式的当前值
如果要能写在数据输入项类型选中可控制如下
5．运行
在菜单工作台中选切换至运行即可实现数据能读能写。

iFix连GE
iFix连GE?PLC的驱动配置(GE9)
注意：最好使本机IP与PLC上的IP在同一网段，子网掩码相同；关闭防火墙等。

确保本机与PLC已经连接上（PING一下）。

1. 运行“系统配置SCU”
2. 打开SCADA组态。

3. 添加GE9驱动。

4. 点击“配置…”按钮，选UseLocalServer。

5. 点击下面的“Connect…”按钮，跳出GE9配置环境。

6. 点击下面第一个按钮，添加Channel0，勾上Enable属性。

7. 点击下面第二个按钮，添加Device0，输入PLC的IP地址192.168.0.20，勾上Enable属性。

8. 点击下面第三个按钮，添加DataBlock0，输入I/O地址（M1－M100），勾上Enable。

9. 保存该驱动配置，文件名为PAC3i.GE9。

10.点击上面手型按钮，在Default?Path中输入PAC3i.GE9；在Advanced中选中Server?Auto->On。

然后保存并关闭“Power?Tool”。

11.点击“系统配置”窗口的任务配置按钮，查看IOCNTRL.EXE?/a是否添加。

12.找到Windows操作系统的HOSTS文件（C:\WINNT\system32\drivers\etc），将PLC的IP地址和Device0 输入并保存，然后重启电脑。

例如：192.168.0.10 FIX 192.168.0.20 Device0
13. 再次运行Power?Tool，点击上面的启动按钮，运行该驱动。

14. 点击上面的监视按钮，监视运行情况。
