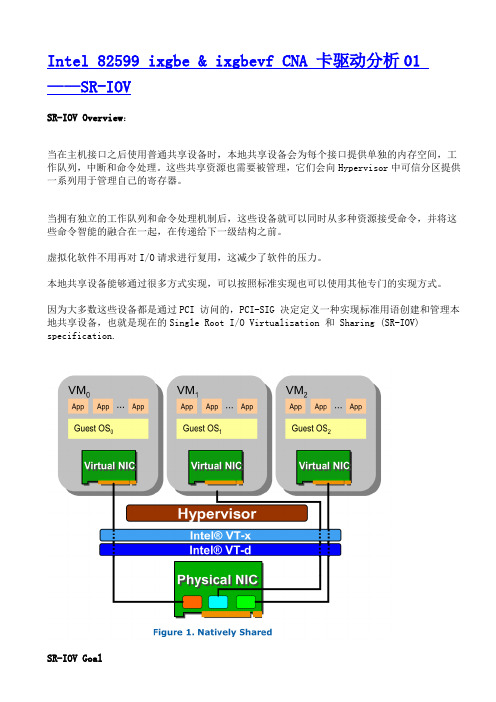

Intel 82599 ixgbe & ixgbevf CNA 卡驱动分析01 ——SR-IOVSR-IOV Overview：当在主机接口之后使用普通共享设备时，本地共享设备会为每个接口提供单独的内存空间，工作队列，中断和命令处理。
这些共享资源也需要被管理，它们会向Hypervisor中可信分区提供一系列用于管理自己的寄存器。
当拥有独立的工作队列和命令处理机制后，这些设备就可以同时从多种资源接受命令，并将这些命令智能的融合在一起，在传递给下一级结构之前。
虚拟化软件不用再对I/O请求进行复用，这减少了软件的压力。
本地共享设备能够通过很多方式实现，可以按照标准实现也可以使用其他专门的实现方式。
因为大多数这些设备都是通过PCI 访问的，PCI-SIG 决定定义一种实现标准用语创建和管理本地共享设备，也就是现在的Single Root I/O Virtualization 和 Sharing (SR-IOV) specification.SR-IOV GoalPCI-SIG SR-IOV 标准目的在于标准化化在虚拟环境中共享一个 I/O 设备的方式。
这个目标绕开了Hypervisor 的参与，提供了独立的内存空间、中断、DMA 流给每一个虚拟机用于数据的移动。
SR-IOV 引入了两种新的function 类型：Physical Function（PF）：这是一个拥有所用PCIe 功能的fucntion，当然也包含了SR-IOV 扩展的能力Virtual Function （VF）：这是一个轻量级的PCIe function，包含了数据移动所需的资源。
High Level Overview of PCI-SIG SR-IOV虚拟化方法中的直接赋值提供了非常快速的I/O。
然而，这种方式使得I/O设备不能被共享。
SR-IOV 标准提供了一个机制，通过这个机制使得一个单根的功能模块（比如一个以太网端口）看起来像是多个单独的物理设备。
X710万兆网卡是英特尔万兆系列的一个新系列，继82599系列Intel X710万兆网卡开启了英特尔网卡的新巅峰，下面小编带大家一起了解一下新款问世的X710万兆网卡都有哪些型号，这些型号都有哪些不同特点。
从端口数量来说Intel X710万兆网卡开拓了新的万兆端口数量，以前的82599系列只有单口和双口，此款万兆网卡则保留了双端口，并且开发了新的四口万兆网卡，最大限度的拓展了网口数量，方便用户节约服务器宝贵的插槽。
X710-DA4支持片上 QoS 和流量管理，虚拟机设备队列（VMDq），灵活的端口分区，支持 PCI-SIG* SR-IOV。
X710-DA2·端口配置Dual·每端口数据传输率1GbE/10GbE·英特尔® Virtualization Technology for Connectivity (VT-c)（英特尔® 连接虚拟化技术）是·速度和插槽宽度8.0 GT/s, x8lanes·控制器Intel(R) X710封装规格·低卤素选项可用参见 MDDS英特尔® 连接虚拟化技术·片上 QoS 和流量管理是·灵活的端口分区是·虚拟机设备队列（VMDq）是·支持 PCI-SIG* SR-IOV是先进技术·iWARP/RDMA否·英特尔® 以太网电源管理是·英特尔® Data Direct I/O Technology是·智能卸载是·以太网存储iSCSI, NFSX710万兆网卡官方出厂都是不带模块的，但是同样具备灵活性，SFP+端口用户可以自由搭上英特尔的多模或者单模万兆模块，拆卸也方便。
不管使用哪种Intel X710万兆网卡，7米范围内可以使用线缆传输，设备距离300米范围内推荐使用多模模块的X710万兆网卡，10公里范围内传输推荐使用含单模模块的Intel X710万兆网卡。
常见Intel⽹卡芯⽚对⽐,多队列⽹卡介绍常见Intel⽹络芯⽚对⽐Intel 82580,intel I350 也是8个RSS Queue.TX QUEUE 发送通道RX QUEUE 接收通道RSS QUEUE 转发通道MSI-X：533MHz PPC处理器LSI SAS 9211-8i评测VMDq：IO虚拟化：虚拟设备队列VMDq技术解析VMDc：IO虚拟化：虚拟直接连接VMDc技术解析Intel 82574L并不是块⾮常强的⽹卡，它的性能对于四核的存储服务器来说略有不⾜。
82574L只⽀持PCIe 1.0，不⽀持MSI-X，并且它的RSS只⽀持两个队列，也就是说它在Windows下只能利⽤两个CPU核⼼，远⼩于双路Nehalem-EP带来的8个CPU核⼼（RSS不计算超线程带来的逻辑CPU），要想提供充⾜的⽹络IO能⼒，这个⽹卡多少要升级⼀下。
Intel是重要的⽹络适配器（⽹卡）的⽣产⼚商之⼀，较为⾼端的服务器上经常可以看到Intel的⽹卡芯⽚产品。
在上⼀年，Intel 推出了最新⼀代的千兆万兆⽹络适配器芯⽚：82575/82576以及82598/82599，代号分别为Zoar/Kawela/Oplin/Niantic：可见，代号为Kawela的Intel 82575/82576芯⽚在千兆⽹卡⾥⾯属于功能最强⼤的，它⽀持PCIe 2.0 x4界⾯，⽀持MSI-X中断⽅式，提供了8-16个TX和RX队列，并能⽀持8个RSS队列和8个VMDq队列，前者增强了多路处理器下的⽹络性能、降低了CPU占⽤率，后者则可以⼤为提升在虚拟化环境下的虚拟⽹络效能。
⽽RSS（Receive Side Scaling，接收⽅扩展）则是⽹卡更好的利⽤多核处理器的⼀个必要条件，具备多个RSS队列的⽹卡，可以将不同的⽹络连接分成不同的队列，进⽽分别发送到不同的CPU核⼼上进⾏处理，从⽽将负荷分散，充分利⽤多核处理器的能⼒。
英特尔X520-DA2
又名E10G42BTDA 万兆X520网卡采用
Intel 82599芯片组。
是Intel 万兆网卡中用的较多的一款网卡。
其万兆双口网卡可轻松将任何
PCI Express X8集成到万兆网络中。
同时Intel 万兆双口
X520-DA2网卡它具备较强的灵活性，提供针对多核处理器进行优化的智能队列技术等硬件增强特性，支持负载均衡。
网络环境分析：
Intel X520-DA2万兆双口网卡专为服务器和高端设备而设计，该适配卡并且对性能进行了优化，使系统I/O 不再是高端网络应用的瓶颈。
此外Intel X520-DA2万兆双口网卡可实现更高水平的万兆位以太网可扩充性能。
提供包括网络层面的英特尔虚拟化技术（VT-c ），英特尔VT-c 包括多项硬件优化特性，可大幅减少I/O 瓶颈，提升吞吐率并减少延迟。
同时Intel X520-DA2万兆双口网卡VT-c 的组件虚拟机设备队列（VMDq ）通过将数据分拣负载从虚拟机监视器（VMM ）卸载到网络控制器，提升性能并降低CPU 占用率。
可显著提高虚拟服务器环境中的整体系统性能。
Intel X520-DA2万兆网卡
既可以配置一个网卡模块，当成
一个单口网卡使用，也可以配置
2个网卡模块，当成万兆双口的
网卡来使用，具有良好可扩展
性。
并且是可以搭配英特尔多模
模块和单模模块，具有较好的灵
活性。
拥有最新增强特性包括卸
载服务器内的虚拟机间交换，虚拟机直连（VMDc）配到虚拟机，性能上颇具优势。
intel X520万兆网卡介绍Intel X520万兆网卡采用的是Intel82599芯片，具体有以下两种型号：Intel X520服务器适配器双端口和单端口10千兆位SFP+以太网服务器适配器在虚拟和虚拟环境中提供极致的灵活性和可扩展性统一存储环境，具有SFP+连接的以太网Intel X520万兆网卡是当今要求苛刻的数据中心环境中最灵活，可扩展的以太网适配器。
数据中心网络正在被推向极限，具有多核处理器和高性能计算（HPC），数据库集群和视频点播等要求苛刻的应用的服务器的不断升级部署正在推动对10千兆位连接的需求。
客户需要灵活且可扩展的I/O解决方案，以满足在虚拟化和统一存储环境中运行任务关键型应用程序的严格要求。
采用英特尔第三代10GbE网络控制器，Intel82599万兆网卡，虚拟化的最佳选择虚拟化的爆炸性增长导致对网络性能的不断增长的需求。
随着每台多核服务器上运行的虚拟机（VM）越来越多，每个虚拟机竞争可用的I/O带宽，网络流量都会大幅增加。
Intel X520网卡解决了虚拟化环境中的网络瓶颈问题。
Intel82599EN万兆单口光纤网卡FM-JL82599EN-F1飞迈瑞克FM-JL82599EN-F1是一款服务器专用万兆网卡，它具有1个10G的LC光纤接口，可支持10Gbps的传输带宽，同时支持PCI-E X8标准插槽，保证了网卡高效、稳定的工作。
另外网卡还支持VLAN、QOS策略、流量控制等功能，适合中大型局域网的应用。
Intel82599ES万兆双口光纤网卡FM-JL82599ES-F2飞迈瑞克FM-JL82599ES-F2是一款服务器专用万兆网卡，它具有2个10G的LC光纤接口，可支持20Gbps的传输带宽，同时支持PCI-E X8标准插槽，保证了网卡高效、稳定的工作。
另外网卡还支持VLAN、QOS策略、流量控制等功能，适合中大型局域网的应用。
英特尔X520-SR1是一款万兆单口网卡，也可以叫E10G41BFSR，它采用Intel 82599芯片，X520-SR1是 X520系列网卡中一款含多模模块的光纤网卡。
技术参数：●英特尔® 以太网聚合网络适配器 X520 系列●先前产品为 Spring Fountain●Launched●Q3'09●Server●Fiber●MMF up to 300m●Low Profile & Full Height●TDP 8 W●Intel® 82599EB 10 Gigabit Ethernet Controller, DualPort, Pb-free 2LI, FCBGA, Tape●Windows Server 2012 R2*, Windows Server 2012*,Windows 8*, Windows Server 2008 R2*, Windows 7*, Windows Server 2008* SP2, Windows Vista* SP2, Windows Server 2003 R2*, Windows Server 2003* SP2, Linux* Stable Kernel version 3.x, 2.6,x, Red Hat Enterprise Linux* 5, 6, SUSE Linux Enterprise Server* 10, 11, FreeBSD 9*, , VMwareESX/ESXi*封装规格●系统接口类型PCIe v2.0 (5.0GT/s)●低卤素选项可用参见MDDS网络规格●端口配置Single●英特尔® Virtualiza tion Technology for Connectivity (VT-c)（英特尔®连接虚拟化技术）是●速度和插槽宽度5.0 GT/s, x8 Lane●控制器Intel 82599连接虚拟化技术●片上 QoS 和流量管理是●灵活的端口分区是●虚拟机设备队列（VMDq）是●支持 PCI-SIG* SR-IOV是先进技术●iWARP/RDMA否●英特尔® Data Direct I/O Technology是●智能卸载是●以太网存储iSCSI, FCoE, NFS万兆单口光纤网卡价格参考：X520-SR1这款万兆网卡含有1个多模模块，价格约在两千左右。
INTEL 網卡的型號及種類區別單埠的型號結尾必是00 例如9300.9400 這是pro/1000的型號命名! 到了新一代的gigabit 的單埠變成01結尾，例如9301ct 就是,所以雙埠的以02結尾,如9402pt。
還是四埠的網卡,當然也是以04結委的嚕~以intel 82551為核心生產的的型號網卡有：intel 8460m（RJ-45 100M 台式機網卡）以intel 82541PI為核心生產的型號網卡有：intel 8391GT (RJ-45 1000M 台式機網卡）以intel 82545GM芯片為核心生產的型號網卡有：intel 8490MT(RJ-45 1000M服務器網卡）；intel 8490MF(LC光纖1000M服務器網卡）以intel 82546GB芯片為核心生產的型號網卡有：intel 8492MT(RJ-45 1000M服務器網卡）；intel 8494MT(RG-45 1000M服務器網卡）；intel 8492MF(LX單摸1000M服務器網卡）；intel 8494GT(RJ-45 1000M服務器網卡）以intel 82571GB芯片為核心生產的型號網卡有：intel 9402PT(RJ-45 1000M服務器網卡）；intel 9402PF(LC光纖1000M服務器網卡）；intel 9404PT(RJ-45 1000M服務器網卡）；intel 9404PF(LC 1000M服務器網卡）以intel 82572GI芯片為核心生產的型號網卡有：intel 9300PT(RJ-45 1000M太式機網卡）；intel 9400PT(RJ-45 1000M服務器網卡）；年intel9400PF(LC光纖1000M服務器網卡）以intel 82597EX芯片為核心生產的型號網卡有：intel PXLA8591SR （LC 10G服務器網卡）；intel PXLA8591LR（SC 10G服務器網卡）；intel PXLA8591CX4（LC 10G服務器網卡）以intel 82598EB芯片為核心生產的型號網卡有：intel E10G42AFDA(SFP+Direct attach copper 10G服務器網卡）；intel EXPX9502CX4（CX4 10G服務器網卡）；intel EXPX9501AFXLR（LC 10G服務器網卡）；intel EXPX9502AFXSR（LC 10G服務器網卡）；intel EXPX9501AFXSR（LC 10G服務器網卡）。
Intel X710-DA2是英特尔继82599系列后的新款万兆双口光纤网卡，Intel X710-DA2官方出厂是不带模块的，用户可以根据自身需求来给Intel X710-DA2万兆网卡配置英特尔模块。
也正是因为Intel X710-DA2万兆双口网卡出厂不带模块的特点，使得这款网卡灵活性非常高。
技术参数：
●端口配置Dual
●每端口数据传输率1GbE/10GbE
●英特尔® Virtualization Technology for Connectivity (VT-c)（英特
尔® 连接虚拟化技术）是
●速度和插槽宽度8.0 GT/s, x8 lanes
●控制器Intel(R) X710
封装规格
●低卤素选项可用参见MDDS
连接虚拟化技术
●片上 QoS 和流量管理是
●灵活的端口分区是
●虚拟机设备队列（VMDq）
是
●支持 PCI-SIG* SR-IOV是
Intel X710-DA2万兆网卡的
先进技术
●iWARP/RDMA否
●英特尔® 以太网电源管
理是
●英特尔® Data Direct I/O Technology是
●智能卸载是
●以太网存储iSCSI, NFS
价格参考：
Intel X710-DA2网卡是英特尔近几年的新款网卡，价格上Intel X710-DA2网卡相比之前的82599系列还是存在一些差异，不含模块的Intel X710-DA2网卡价格大约在3000左右，具体的Intel X710-DA2网卡价格需要用户咨询专业代理Intel网卡的商家咨询。
英特尔万兆双⼝⽹卡X520-SR2英特尔X520-SR2（E10G42BFSR）是⼀款万兆光纤双⼝⽹卡，采⽤Intel 82599芯⽚组，可优化CPU使⽤率，在多处理器系统中提⾼性能，有效地平衡⽹络负载，降低系统等待时间并提⾼I/O吞吐量，是新⼀代⾏业先进节能设计的多核处理器。
在万兆⽹络环境中，它的带宽可保证万兆位以太⽹连接中每个端⼝的优先性能，可实现多万兆位扩充性并延长正常运⾏时间。
主要参数适⽤⽹络类型万兆以太⽹传输速率 10000Mbps总线类型PCI-E X8接⼝类型 LC*2传输介质类型光纤适⽤领域服务器主芯⽚Intel 82599英特尔X520-SR2兼容操作系统MicrosoftWindows 2003Server,MicrosoftVista,Windows，Virtual Server 2005,Red Hat Enterprise Linux* 4 or later,SUSE SLES 10，or later, Professional 9.2 or late,FreeBSD 5.x or later优势特点：1．兼容性强2．端⼝灵活：双端⼝服务器适配器相当于2张万兆单⼝⽹卡，实现端⼝扩展，可有效平衡多个 CPU 内核间的⽹络负载。
3．⽅便管理：⽀持智能安装，可以很好的实现安装，并且⽅便⽇后系统的管理，节约时间和技术成本。
4.先进的服务器特性：⽀持负载均衡、冗余、⽀持虚拟化、等操作，功能强⼤。
Intel X520-SR2万兆⽹卡设计⽤于服务器和⾼端设备，可轻松将任何PCI Express X8、X16集成到万兆⽹络中。
更多关于Intel 万兆⽹卡的信息可以联系intel⽹卡分销中⼼华天易达，为您提供更专业的⽹卡选购⽅案。
Intel以太网控制器82599 英特尔(Intel)推出82599 10G以太网络(10GbE)控制器，这是英特尔第三代双埠10GbE 控制器，支持PCI Express 2.0技术，与Xeon处理器5500系列共同使用可大幅提升效能，以支持不断朝虚拟化演进的资料中心所需的高频宽应用需求。
82599 10GbE控制器也针对I/O虚拟化需求将硬件最佳化，并支持整合型网络(unified networking)，让局域网络、储存局域网络(SAN)和进程间通讯(IPC)资料流量分享相同的以太网络。
该控制器整合了支持SFP+标准适配卡的实体(PHY)、主机板内建LAN和刀锋服务器夹层卡设计。
Intel Xeon处理器5500系列平台的改良可提升以太网络延展性，满足服务器整合和虚拟化日增的I/O需求。
新平台的总I/O处理能力可达上一代服务器的两倍以上。
82599 10GbE 在硬件上的改良使该平台得以完全实现其I/O潜能。
效能资料显示，Intel Xeon处理器5500系列平台如果采用以82599 10GbE为基础的适配卡，可轻易处理超过每秒50Gbps的双向以太网络流量。
而上一代的服务器每秒仅能处理17Gbps。
采用Intel Xeon处理器5500系列的平台可提供架构元素，如更高的处理能力、新本地记忆架构、以及更快的PCI Express 2.0 I/O接口总线，支持更高层次的10GbE延展性。
82599 10GbE的硬件改良包括PCI Express 2.0和针对多核心处理器最佳化的智能型队列支持措施。
82599 10GbE控制器采用Intel虚拟化连网技术(Intel VT-c)，可改善虚拟化服务器环境下的整体系统效能。
Intel VT-c包括硬件最佳化，有助于减少I/O瓶颈、提升输出处理能力并降低延迟。
Intel虚拟化连网技术包括：虚拟机器装置队列(VMDq)与虚拟机器直接连接(VMDc)。
VMDq可将资料排序的工作从虚拟机器监视器(VMM)交给网络控制器，以改善效能和CPU 使用率。
最近的改良措施包括卸载服务器的虚拟机器间交换负载。
VMDc透过将以太网络连接端口的虚拟功能直接指定给虚拟机器，提供近似实机的效能水准。
VMDc兼具单根I/O虚拟化(SR-IOV)和虚拟机器的行动性。
此外，82599 10GbE容许各种不同流量分享单一以太网络联机，可减少资料中心的成本和复杂度。
该组件最佳化了以太网络储存系统，可卸除以太网络光纤信道负载，以提升以太网络光纤信道(FCoE)解决方案的输出处理能力，并减少处理器处理FCoE通讯协议时的额外负担。
支持iSCSI的能力使储存局域网络和局域网络流量不需专属iSCSI适配卡，即可分享现有的以太网络基础架构。
82599 10GbE的功能可加速iSCSI流量，并支持iSCSI远程开机。
此外，Intel Xeon 5500处理器系列包括CRC指令集，可提供快速、高效率的资料正确性查核，并将对系统效能的影响减至最低。
资料中心桥接(DCB)功能支持多种流量级别，包括针对特定工作负载的流量控制、频宽
配置和复杂的壅塞管理，让以太网络支持混合局域网络和储存工作负载。
82599 10GbE将耗电量降低到6瓦以下，尺寸仅25x25mm，并内建PHY，适合刀锋服务器、主机板内建LAN和刀锋服务器夹层卡。
PHY整合不需独立的PHY芯片，可减少成本和主机板空间。
