660烟道及管道保温交底

一、工程名称：____________________二、施工单位：____________________三、交底日期：____年__月__日四、分项工程名称：管道防腐保温施工五、交底内容：一、安全常规教育1. 所有施工人员必须接受入场前的安全教育，考试合格后，成绩造册登记，方可上岗。

2. 施工人员进入现场必须佩戴合格的安全帽，系好帽带，锁好扣带。

3. 严禁施工人员穿拖鞋、赤背（女职工禁止穿高跟鞋）进入施工现场。

4. 施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场。

5. 施工人员必须遵守国家的法律、法规和企业的规章制度以及劳动纪律。

二、施工前的准备1. 严格按照设计图纸和施工方案进行施工，确保施工质量。

2. 施工前，对施工人员进行技术交底，明确施工工艺、安全注意事项等。

3. 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

三、施工过程中的安全措施1. 防腐保温材料应存放于干燥、通风、防火的专用库房内，由专人负责管理。

2. 施工人员进入施工现场前，应穿戴好个人防护用品，如防尘口罩、防护手套、防护眼镜等。

3. 施工过程中，如需使用电焊、气割等高温作业，必须按照相关规定办理用火证，并设置防火设施。

4. 防腐保温作业中，应保持施工现场整洁，及时清理散落的材料，防止滑倒事故发生。

5. 施工过程中，如需高空作业，必须采取安全防护措施，如设置安全带、安全网等。

四、防腐保温材料的使用1. 严格按照产品说明书进行防腐保温材料的施工，不得随意更改施工工艺。

2. 防腐保温材料在使用过程中，如发现异常情况，应立即停止施工，查明原因，采取相应措施。

3. 施工过程中，如需切割、打磨防腐保温材料，必须佩戴防护眼镜，防止材料飞溅伤人。

五、施工过程中的安全防护1. 施工过程中，如需使用吊装设备，必须确保设备完好，并按照规定进行吊装作业。

2. 施工过程中，如需进行焊接作业，必须采取防火措施，确保作业区域安全。

3. 施工过程中，如需进行高空作业，必须设置安全防护设施，确保作业人员安全。

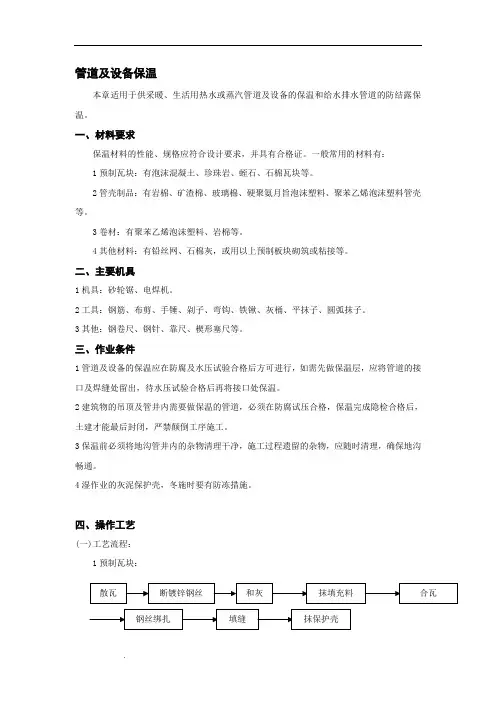

管道及设备保温本章适用于供采暖、生活用热水或蒸汽管道及设备的保温和给水排水管道的防结露保温。

一、材料要求保温材料的性能、规格应符合设计要求，并具有合格证。

一般常用的材料有：1预制瓦块：有泡沫混凝土、珍珠岩、蛭石、石棉瓦块等。

2管壳制品：有岩棉、矿渣棉、玻璃棉、硬聚氨月旨泡沫塑料、聚苯乙烯泡沫塑料管壳等。

3卷材：有聚苯乙烯泡沫塑料、岩棉等。

4其他材料：有铅丝网、石棉灰，或用以上预制板块砌筑或粘接等。

二、主要机具1机具：砂轮锯、电焊机。

2工具：钢筋、布剪、手锤、剁子、弯钩、铁锹、灰桶、平抹子、圆弧抹子。

3其他：钢卷尺、钢针、靠尺、楔形塞尺等。

三、作业条件1管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。

2建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成隐检合格后，土建才能最后封闭，严禁颠倒工序施工。

3保温前必须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理，确保地沟畅通。

4湿作业的灰泥保护壳，冬施时要有防冻措施。

四、操作工艺(一)工艺流程：1预制瓦块：2管壳制品：3缠裹保温：4设备及箱罐铅丝网石棉灰保温：(二)各种预制瓦块运至施工地点，在沿管线散瓦时必须确保瓦块的规格尺寸与管道的管径相配套。

(三)安装保温瓦块时，应将瓦块内侧抹5～1Omm 的石棉灰泥，作为填充料。

瓦块的纵缝搭接应错开，横缝应朝上下。

(四)预制瓦块根据直径大小选用18～20号镀锌钢丝进行绑扎、固定，绑扎接头不宜过长，并将接头插入瓦块内。

(五)预制瓦块绑扎完后，应用石棉灰泥浆缝隙处填充，勾缝抹平。

(六)外抹石棉水泥保护壳（其配比石棉灰：水泥=3：7)按设计规定厚度抹平压光，设计无规定时，其厚度为10～15mm 。

(七)立管保温时，其层高小于或等于5m 。

每层应设一个支撑托盘，层高大于5m,每层应不少于2个，支撑托盘应焊在管壁上，其位置应在立管卡子上部200mm 处，托盘直径不大于保温层的厚度。

一、交底目的为确保烟囱防腐保温工程施工过程中的安全，提高施工质量，降低事故风险，特进行本次安全技术交底。

二、工程概况1. 工程名称：[烟囱名称]2. 施工单位：[施工单位名称]3. 施工地点：[施工地点]4. 施工时间：[开始时间]至[结束时间]5. 施工内容：烟囱内部防腐保温施工，包括防腐涂料涂装、保温材料铺设等。

三、施工安全要求1. 人员资质要求- 参与施工人员必须经过专业培训，具备相应的操作技能和安全知识。

- 作业人员应持有有效的上岗证，并经过安全教育培训，了解本工程的安全技术要求。

2. 个人防护- 作业人员应佩戴符合国家标准的安全帽、防尘口罩、防护手套、防护眼镜等个人防护用品。

- 高处作业人员应系好安全带，佩戴安全绳，确保作业安全。

3. 施工环境- 施工现场应保持通风良好，确保空气质量符合国家标准。

- 施工现场应配备必要的消防设施，如灭火器、消防沙等。

4. 高处作业安全- 高处作业时，应使用安全可靠的脚手架，并定期检查脚手架的稳定性。

- 高处作业人员应佩戴安全带，作业区域下方应设置安全网或隔离措施。

5. 防滑措施- 施工现场应铺设防滑材料，确保作业人员行走安全。

- 作业平台、通道等易滑区域应设置警示标志。

6. 防腐材料安全- 防腐涂料等化学材料应妥善保管，避免误食、误触。

- 使用防腐涂料时，应采取适当的通风措施，减少有害气体对人体的影响。

四、施工技术要求1. 施工准备- 施工前应仔细检查烟囱内部，确保无杂物、油污等影响施工的障碍物。

- 根据设计要求，准备好防腐涂料、保温材料等施工材料。

2. 施工工艺- 防腐涂料涂装应均匀，无漏涂、起泡等现象。

- 保温材料铺设应平整，无皱褶、破损等。

3. 质量控制- 施工过程中应严格控制施工质量，确保防腐保温效果符合设计要求。

五、应急预案1. 火灾事故- 发现火灾时，立即切断电源，组织人员疏散，并使用灭火器、消防沙等灭火。

- 同时，立即通知消防部门。

2. 高处坠落- 发生高处坠落事故时，立即停止作业，组织人员抢救受伤人员，并报告相关部门。

管道保温技术交底技术交底记录③保护层施工金属层保护层采用0.3㎜镀锌铁板，立管应自下而上，水平管应从管道低点向高处进行，使横向搭接缝口顺坡方向。

纵向搭接缝应放在管子两侧，缝口朝下。

如采用搭缝，其搭缝宜30-40㎜。

搭缝处用自攻螺丝或拉拔铆钉，扎带紧固，螺钉间距应不大于200㎜。

不得有脱壳或凹凸不平现象。

有防潮层的保温不得使用自攻螺丝，以免刺破防潮层。

保护层段应封闭。

（3） 质量控制保温质量通病主要表现为保温材料粘接不严密，保温材料的厚度选用不正确以及外观型式不统一，型式不美观等等。

对此在保温工作施工前要有详细的技术交底，现在制定的小房间内做一样板间，最好选择管道较为复杂的地方，这样就能较明显的将保温中出现的问题反应出来，然后逐条分析出现质量问题的原因，并采取相对应的措施加以克服。

同时应教育好施工人员，提高她们的质量意识，重视质量问题。

在实际施工中有如下几个主要的质量问题：①保温材料之间粘接不严密保温材料之间的粘接比较常见，特别是在水平管上方和立管的侧面保温材料的粘接缝较长，很容易出现粘接不牢的现象。

这主要是材料在切割过程中截面不平整、胶带粘接不牢固造成的，这也是保温中最常见的质量问题之一。

防治措施：要求施工人员在下料的过程中要使用直尺，不能徒手下料。

②弯头处裂缝由于橡塑管壳全是直管，因此在弯头处把平稳较难处理。

经常出现弯头处裂缝问题，致使局部保温层不严密，造成凝结水结露。

防止措施：要求施工人员在做弯头保温时不能只根据估计的尺寸下料，要用软皮尺精确量取尺寸，宁愿有正偏差，不能有负偏差；所下料的截面要平整；在管道弯头局部用胶带裹紧。

另外建议应尽量采用切割马蹄型分多次粘接来找补弧度的方法、这样能保证保温质量，同时外观上也美观。

对直管保温时，纵向接缝要相互错开3~5㎝为宜。

③保温材料规格使用错误1.管道2.防锈漆3.橡塑管壳4.专用胶带 4 3 2 1裹两圈后再呈螺旋状缠裹，搭接宽度为50㎜，起点和终点应用粘接剂粘接或镀锌铁丝捆扎。
