橡塑保温技术交底

交底内容1、作业时间安排2014年9月3日～2014年9月30日。

2、施工准备2.1 作业条件1）参与施工人员应认真熟悉施工图纸，对图纸中需进行保温的管道位置及管道型号进一步复核、认真学习关于管道橡塑保温技术文件、管道和设备保温、了解施工质量验收规范对管道保温质量要求的标准。

2）现场土建结构已完工，无大量施工用水情况发生，通风及消防设施能满足规定要求。

3）风管与部件及空调设备的绝热工程施工应在风管系统严密性检验合格后进行。

4）场地应清洁干净，有良好照明措施，有满足要求的脚手架。

冬、雨期施工时应有防冻、防雨雪等设施。

管道及设备在绝热施工前，外表面应保持清洁干燥。

5）管道支架处的木衬垫，缺损或漏装的应补齐。

仪表接管部件等均已安装完毕。

6）保温材料应放在干燥处妥善保管，露天堆放应有防潮、防雨、防雪措施，并于地面架空，防止挤压损伤变形。

7）绝热施工前，应清除风管、水管及设备表面的杂物，及时修补破损的防腐层。

8）确认风管上方管道施工基本结束，以免大量交叉作业破坏保温。

2.2机具准备1）主要工具，1″－2″的毛刷：毛刷不应太大，刷毛应剪断，使刷毛便硬，以保证上胶均匀，圆规、卡钳、卡钢尺、壁纸刀、刀片、长刀、介刀、锯刀、磨刀石、刀片，盛胶水的小罐或小桶，钢卷尺、靠尺、梯子等提前准备齐全。

2.3材料准备1）本工程给排水管道所用保温棉厚度为25mm、50mm，管道具体所用保温棉厚度参见图纸设计说明。

施工时所需各种材料已到场，其材质证明与材料合格证齐全，并已报监理验收合格，按要求进行复试取样，复试报告保温材料的性能、规格及各项指标要符合设计及施工验收规范要求，方可施工。

3、主要设备操作工艺3.1工艺流程：管道表面处理——领料——裁料——刷胶——粘贴保温材料——检查：1）管道表面处理：使用抹布、漆刷等工具将风管表面的积灰或腻子等附着物清理干净，确保风管表面清洁无杂物，不影响表面刷胶。

2）裁料：保温板材下料分为直管段、弯头、变径管及风阀部件等，全部实行整体统筹下料，按风管规格，在板材上画出V型槽线及45度角斜坡线，风管四个棱角翻边采用45度角裁切对接，确保风管底部或顶部只出现一道粘贴缝。

一、交底对象全体参与橡塑保温材料施工人员及管理人员。

二、交底内容1. 材料特性与安全要求（1）橡塑保温材料是一种优质的保温隔热材料，具有导热系数低、防火阻燃、防潮阻湿、减振降噪、环保健康、使用寿命长、外观素雅美观、安装方便等优点。

（2）施工过程中，应确保橡塑保温材料在正常使用条件下不会产生对人体有害的物质，符合国家环保标准。

（3）施工人员应熟悉橡塑保温材料的性能和施工要求，确保施工质量。

2. 施工准备与注意事项（1）施工前，应检查施工场地，确保场地平整、干燥，无积水、油污等。

（2）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。

（3）施工过程中，应遵守施工现场的安全规定，如禁止吸烟、禁止乱扔垃圾等。

3. 施工工艺与操作规范（1）施工前，应根据设计图纸和技术要求，对橡塑保温材料进行裁剪、拼接等加工。

（2）施工过程中，应严格按照施工工艺进行操作，确保施工质量。

（3）施工人员应掌握橡塑保温材料的安装方法，如粘贴、固定、密封等。

（4）施工过程中，应避免施工工具和材料碰撞、挤压橡塑保温材料，以免影响保温效果。

4. 防火与安全措施（1）橡塑保温材料具有优良的防火性能，但在施工过程中仍需注意防火安全。

（2）施工现场应配备灭火器材，如灭火器、灭火毯等。

（3）施工人员应熟悉火灾应急预案，一旦发生火灾，应立即采取相应措施，确保人员安全。

5. 施工现场安全管理（1）施工现场应设置安全警示标志，提醒施工人员注意安全。

（2）施工现场应保持整洁，及时清理施工垃圾和废弃物。

（3）施工人员应遵守施工现场的规章制度，确保施工安全。

三、交底要求1. 施工人员应认真听取安全技术交底，确保理解并掌握交底内容。

2. 施工过程中，施工人员应严格遵守安全技术要求，确保施工安全。

3. 施工管理人员应定期对施工人员进行安全技术培训，提高施工人员的安全意识。

四、交底时间本次安全技术交底时间为【具体日期】，请施工人员务必按时参加。

技术交底记录时间; 年月日编号：工程名称施工单位交底部位工序名称交底提要：橡塑保温安装工艺橡塑保温技术交底交底内容：一、安装工具1、1″－2″的毛刷：毛刷不应太大，刷毛应剪断，使刷毛便硬，以保证上胶均匀。

2、圆规、卡钳、卡钢尺、刀片。

3、长刀、介刀、锯刀、磨刀石、刀片。

4、盛胶水的小罐或小桶。

二、胶水的使用1、使用胶水之前摇动容器，使胶水均，在实际安装中，用小罐胶水以防止其挥发得太快，如有必要，可将大罐得倒入小罐中使用，不用时将罐口密封。

2、不涂胶水时，刷子不要浸泡在胶水中3、在需要粘接的材料表面涂刷胶水时应该保证薄而均匀，待胶水干化到以手触摸不粘手为最好粘结效果。

胶水自然干化时间为3-8分钟，时间的长短取决于施工环境的温度和相对湿度。

4、如果胶水已干透，要重新上胶再粘接。

如果干胶超过两次，必须把老胶水清除，再可上胶粘结。

5、胶水的用量：每升胶水可安装3-4平方米板材或15-18米管材。

6、胶水的使用范围为：5℃-70℃。

三、直管的安装取一段合适长度的管材包在管道上，在开口管材的开口处涂上胶水、待胶水干化后，先粘接开口管材的两端，再粘合管材的中点，之后又由两段向中间粘合，直至全部封合。

如下图所示：第二页技术交底记录时间; 年月日编号：工程名称施工单位交底部位工序名称交底提要：橡塑保温安装工艺橡塑保温技术交底交底内容：四、变径管的安装1、小变径管选择与变径管最大直径一致的管材，并切取所需长度；测量，并在管材上做标记以保证管材修剪后小端管径与变径管最小直径一致；以管的开缝为始端沿着所做标记切出四块同样尺寸的楔型用胶水将切口粘合，只保留开口缝；待切口粘牢后，将管材套在变径管上，用胶水粘和接口，并与管道粘接。

如下图所示：第三页技术交底记录时间; 年月日编号：工程名称施工单位交底部位工序名称交底提要：橡塑保温安装工艺橡塑保温技术交底交底内容：2、大变径管量出变径管两头的管径并加上两倍板材厚度，得到最大、最小直径及渐缩部分的高度。

一、施工准备（一）技术准备1．各系统风管走向、坐标、标高安装准确无误，风管漏风量、漏光检测试验完毕满足要求。

2.根据系统风管型号编制下料清单。

3.技术人员向施工人员进行技术交底，对保温下料尺寸及要求进行明确，并作好作业指导书记录。

4.解决好设备及材料的堆放场地，操作棚。

(二)1.1.2.根据风管尺寸裁翦橡塑海绵板，下料要准确，裁剪用力要均匀，断面要平整；保温材料下料示意图:保温材料下料示意图3.橡塑海绵与风管粘接采用橡塑海绵专用胶水，胶水的性能符合使用的温度和环境要求4.保温施工时胶水要均匀涂抹在风管、部件外表面上，保温材料内表面上，晒置5分钟后将保温材料与风管、部件表面紧密贴实、无空隙。

5.橡塑海绵纵横向接缝要错开，拼缝要严密平整。

6.安装完毕后对保温外观进行检查，如有缺陷要及时修补。

7.风管保温法兰高出保温层位置要单独设置保温条，并在保温条内侧，外表面要平整，保温条宽度为10cm，示意图见下图：8.保温风管在穿防火墙或楼板时，风管与套管间隙使用不燃密封材料封堵填实。

9保温风管处要设置垫木，垫木厚度与保温材料厚度一致，宽度与横担宽度相同，垫木与保温材料接触面要粘在一起，示意图见下图：粘贴牢固，拼缝用粘结材料填嵌饱满、密实，拼缝均匀整齐、平整一致、纵向缝错开。

粘接剂的性能应符合使用温度和环境卫生的要求，并与保温材料相匹配粘接材料应均匀的涂抹在风管、部件、或设备的外表面上，保温材料与风管、部件及设备表面应紧密贴合，无空隙。

保温层应紧贴表面、松紧适度，表面平顺一致，搭接宽度均匀，平整美观。

风阀保温后，启闭标记要明确、清晰、美观，操作方便。

金属保护壳应紧贴绝热层，不得有脱壳、褶皱、强行接口等现象，接口的搭接应顺水，并有凸筋加强，搭接尺寸为20~25mm，采用自攻螺丝固定时，螺丝间距匀称，并不得刺破保温层户外金属保护壳的纵、横向接缝应顺水，其纵向接缝应位于管道的侧面，金属保护壳与外墙面或屋顶的交接处应加设泛水。

一、施工准备（一）技术准备1．各系统风管走向、坐标、标高安装精确无误，风管漏风量、漏光检测实验完毕满足规定。

2.根据系统风管型号编制下料清单。

3.技术人员向施工人员进行技术交底，对保温下料尺寸及规定进行明确，并作好作业指引书记录。

4.解决好设备及材料旳堆放场地，操作棚。

(二)材料准备1.所使用旳板材、型材等重要材料应符合现行国家有关产品原则旳规定，并具有合格证明书或质量鉴定文献。

2.橡塑保温板材应有检查证明，且应经专业防火材料检测部门检测合格。

3.橡塑保温板材厚度及防火级别应以设计为准，表面平整光滑，厚度均匀。

(三)机具准备移动脚手架、钢板尺、裁纸刀、手持砂轮切割机、毛刷、拍板、靠尺、胶桶、钢卷尺、水平尺、安全带等。

二、工艺流程风管橡塑保温工艺流程：擦风管领料下料刷胶粘接检查三、操作工艺1.风管表面擦拭、清理：合用抹布、毛刷等工具将风管表面旳积灰或腻子等附着物清理干净，拟定风管表面清洁无杂物，干燥，不影响表面刷胶。

2.根据风管尺寸裁翦橡塑海绵板，下料要精确，裁剪用力要均匀，断面要平整；保温材料下料示意图:保温层下表面下料最大上表面下料最小保温材料下料示意图3.橡塑海绵与风管粘接采用橡塑海绵专用胶水，胶水旳性能符合使用旳温度和环境规定4.保温施工时胶水要均匀涂抹在风管、部件外表面上，保温材料内表面上，晒置5分钟后将保温材料与风管、部件表面紧密贴实、无空隙。

5.橡塑海绵纵横向接缝要错开，拼缝要严密平整。

6.安装完毕后对保温外观进行检查，如有缺陷要及时修补。

7.风管保温法兰高出保温层位置要单独设立保温条，并在保温条内侧，外表面要平整，保温条宽度为10cm，示意图见下图：8.保温风管在穿防火墙或楼板时，风管与套管间隙使用不燃密封材料封堵填实。

9保温风管处要设立垫木，垫木厚度与保温材料厚度一致，宽度与横担宽度相似，垫木与保温材料接触面要粘在一起，示意图见下图：四、质量规定1.主控项目：保温材料旳材质、规格及防火性能必须符合设计和防火规定。

一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位名称]4. 施工项目负责人：[项目负责人姓名]5. 施工时间：[施工开始时间]至[施工结束时间]二、施工内容1. 保温材料：橡塑保温材料2. 施工范围：[具体施工范围]3. 施工方法：[具体施工方法]三、安全注意事项1. 人员安全a. 人员进入施工现场必须佩戴安全帽，系好安全带，正确使用安全防护用品。

b. 上下梯子时，应站稳，扶稳，禁止在梯子上进行敲打、抛掷等危险动作。

c. 施工现场禁止吸烟、使用明火，禁止酒后作业。

2. 物料安全a. 保温材料堆放整齐，不得超高堆放，堆放高度不超过1.5米。

b. 保温材料堆放区域应设置警示标志，防止误入。

c. 施工现场材料运输时，应遵守交通规则，确保车辆行驶安全。

3. 施工设备安全a. 施工设备必须定期检查、维护，确保设备安全可靠。

b. 机械设备操作人员必须经过专业培训，取得操作资格。

c. 机械设备操作过程中，必须遵守操作规程，严禁违章操作。

4. 电气安全a. 施工现场电气线路必须符合规范要求，严禁私拉乱接。

b. 电气设备应安装漏电保护器，确保用电安全。

c. 电气设备操作人员必须了解设备性能，遵守操作规程。

5. 环境保护a. 施工现场应设置垃圾分类回收设施，确保环保要求。

b. 施工过程中产生的废水、废气、噪音等应采取有效措施进行处理，降低对环境的影响。

c. 施工现场应做好防火、防盗、防破坏等工作。

四、施工流程及要求1. 施工前，对施工人员进行安全技术交底，确保施工人员了解并掌握施工过程中的安全注意事项。

2. 施工过程中，严格按照施工方案和操作规程进行施工。

3. 施工过程中，发现安全隐患，应立即停止施工，整改后才能继续施工。

4. 施工结束后，对施工现场进行清理，确保安全、整洁。

五、应急处理1. 发生安全事故时，立即启动应急预案，采取有效措施进行救援。

2. 保护事故现场，确保事故原因调查的顺利进行。

表C2-1编 号 工程名称 Xxxxxx 项目 交底日期Xxxxxx施工单位 Xxxxxx分项工程名称 给排水、空调水、采暖工程交底提要管道绝热技术交底审核人 交底人 接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

保温工程 1、设备保温保温层要严密，接缝处粘接牢固，外观整齐美观。

2、保温材质、厚度及保温注意事项保温工程的施工，在管路系统强度与严密性检验合格和防腐处理结束后进行。

保温管道支吊架处必须用热沥青浸泡的硬木双合管夹，其厚度与管道保温层厚度相同，表面平整。

保温层密实，无裂缝、空隙等缺陷。

表面平整，允许偏差5mm 。

保温在任何位置不间断。

管道阀门、过滤器及法兰部位的保温层能单独拆卸。

保温管道与套管四周间隙使用不燃绝热材料填塞紧密。

3、管道保温施工方法（1）橡塑保温： 1）保温施工流程：2）橡塑保温操作示意如下：表C2-1编 号 工程名称 Xxxxxx 项目 交底日期Xxxxxx施工单位 Xxxxxx分项工程名称 给排水、空调水、采暖工程交底提要管道绝热技术交底审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

序号1 2 3图片说明 切开管道保温层切开三通、弯头保温层保温层接缝刷胶序号4 5 6图片说明保温层侧面刷胶保温层粘接、压紧阀和弯头的保温保温材料的接口、所有缝隙均要求使用闭孔发泡橡塑专用胶水粘结严密，不得存在粘接不牢或松散现象。

胶水涂刷时必须在保温管壳内部和管道外壁进行满涂。

在保温材料粘接时，必须将管道表面的杂物、灰尘、油污清理干净，以保证胶水的粘接效果。

为保证保温观感效果，表C2-1编 号 工程名称 Xxxxxx 项目 交底日期Xxxxxx施工单位 Xxxxxx分项工程名称 给排水、空调水、采暖工程交底提要管道绝热技术交底审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

保温层的纵向拼缝应置于管道上部，并且相邻保温层的纵向拼缝应错开一定角度。

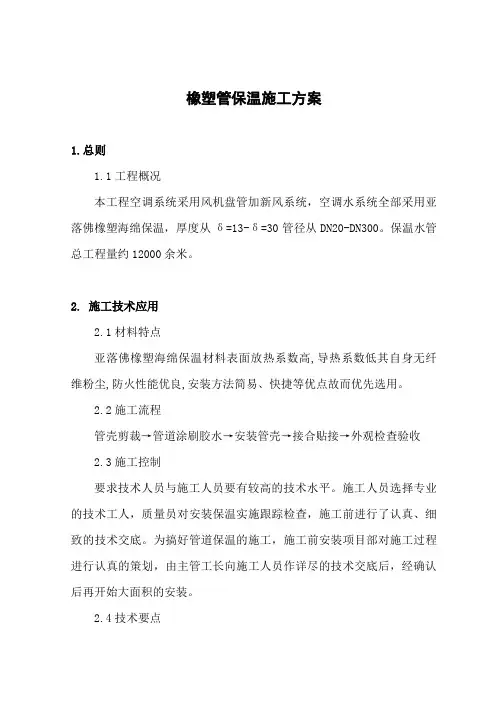

橡塑管保温施工方案1.总则1.1工程概况本工程空调系统采用风机盘管加新风系统，空调水系统全部采用亚落佛橡塑海绵保温，厚度从δ=13-δ=30管径从DN20-DN300。

保温水管总工程量约12000余米。

2. 施工技术应用2.1材料特点亚落佛橡塑海绵保温材料表面放热系数高,导热系数低其自身无纤维粉尘,防火性能优良,安装方法简易、快捷等优点故而优先选用。

2.2施工流程管壳剪裁→管道涂刷胶水→安装管壳→接合贴接→外观检查验收2.3施工控制要求技术人员与施工人员要有较高的技术水平。

施工人员选择专业的技术工人，质量员对安装保温实施跟踪检查，施工前进行了认真、细致的技术交底。

为搞好管道保温的施工，施工前安装项目部对施工过程进行认真的策划，由主管工长向施工人员作详尽的技术交底后，经确认后再开始大面积的安装。

2.4技术要点2.4.1亚落佛保温材料运至施工地点,在沿管线放置时必须确保规格尺寸与管道的管径相匹配。

2.4.2亚落佛保温材料的纵缝搭接应错开，横缝应朝上安下。

2.4.3 立管保温时，其层高小于或等于5m，每层应设一个支撑托盘，层高大于5m，每层应不少于2个，支撑托盘应焊在管壁上，其位置应在立管卡子上部200mm处，托盘直径不大于保温层的厚度。

2.4.4管道、阀门、三通等复杂形状，将亚落佛保温材料切割裁剪后在依不同造型包上粘合即可。

2.4.5保温管道的支架处应留膨胀伸缩缝，并用亚落佛碎快材料填塞。

2.4.6管道保温层，在直线管段上每隔5～7m应留一条间隙为5mm的膨胀缝，在弯管处管径小于或等于300mm应留一条间隙为20～30mm膨胀缝，膨胀缝用亚落佛碎快材料填塞后用专用胶带包裹。

2.4.7 用管壳保温时，其操作方法一般由两人配合施工，一人将管壳缝剖开对包在管上，两手用力挤住，另外一人沿管壳一端向另一端均匀用力挤压管壳，使其紧密粘贴与管道之上。

2.4.8设备及箱罐保温一般表面比较大，应采用亚落佛板材保温。

将亚落佛板依据设备形状切割裁剪后再依不同造型包上粘合即可。

技术交底记录工程名称 四海唐人街·金旅城项目交底日期2016.5.22施工单位 陕西建工第五集团安装分公司 分项工程名称 给水及采暖管道保温交底内容： 一、施工准备1. 施工队伍进场后，要立即进行细致的审图，对图纸中所发现的问题及时提出。

2. 对于到达施工现场的保温材料及其制品，必须检查其出厂合格证书或化验、物理试验记录，凡是不符合性能要求的不予使用。

3. 对需要保温的设备、管道及其附件必须检查、评定，确认合格后才能进行保温施工。

保温施工前，必须具备下列条件：（1） 设备及管道的强度试验、气密性试验合格。

（2） 清除被保温设备及管道表面污垢、铁锈、涂刷接管部件等。

（3） 保温前须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理。

（4） 设备、管道的支吊架及结构构件、仪表接管部件等均已安装完毕，并按不同情况设置硬木垫块绝热，作好防潮处理。

（5） 支撑件及固定件就位齐备。

（6） 办妥设备、管道的安装、焊接及防腐等工序交接手续。

4. 所采用的保温材料必须是当地消防局批准，其厚度与保温功能须与其相连的管道表面。

一．保温工艺流程二，材料选择及安装工序1. 5号楼给水及采暖管道采用橡塑材料保温 （1） 施工工序现场下料→涂胶→管壳敷设→胶带粘缝→镀锌铁皮包裹管道的保温在管道试压或通水、防腐完成以后进行；非水平管道的保温自下而上进行；管道的保温要密实，特别是三通、弯头、支架及阀门、法兰等部位要填实。

例如DN100的焊管外径为114㎜，相应保温层内径就应为114㎜，依次类推。

（2） 保温施工工艺 施工准备保温材料下料 铺覆保温材料检验保 温①保温材料品种、性能、规格符合设计要求；②保温层表面平整，搭接合理，封口严密，无空鼓及松动。

保温方法如图所示（以焊接钢管为例）：③保护层施工金属层保护层采用0.3㎜镀锌铁板，立管应自下而上，水平管应从管道低点向高处进行，使横向搭接缝口顺坡方向。

纵向搭接缝应放在管子两侧，缝口朝下。
