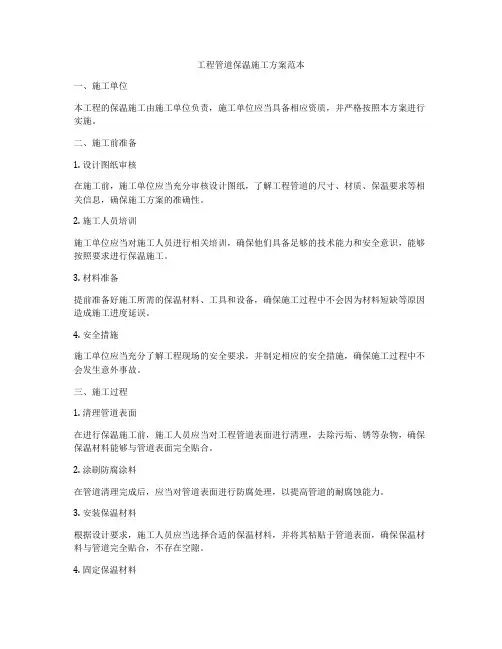

工程管道保温施工方案范本一、施工单位本工程的保温施工由施工单位负责，施工单位应当具备相应资质，并严格按照本方案进行实施。
二、施工前准备1. 设计图纸审核在施工前，施工单位应当充分审核设计图纸，了解工程管道的尺寸、材质、保温要求等相关信息，确保施工方案的准确性。
2. 施工人员培训施工单位应当对施工人员进行相关培训，确保他们具备足够的技术能力和安全意识，能够按照要求进行保温施工。
3. 材料准备提前准备好施工所需的保温材料、工具和设备，确保施工过程中不会因为材料短缺等原因造成施工进度延误。
4. 安全措施施工单位应当充分了解工程现场的安全要求，并制定相应的安全措施，确保施工过程中不会发生意外事故。
三、施工过程1. 清理管道表面在进行保温施工前，施工人员应当对工程管道表面进行清理，去除污垢、锈等杂物，确保保温材料能够与管道表面完全贴合。
2. 涂刷防腐涂料在管道清理完成后，应当对管道表面进行防腐处理，以提高管道的耐腐蚀能力。
3. 安装保温材料根据设计要求，施工人员应当选择合适的保温材料，并将其粘贴于管道表面，确保保温材料与管道完全贴合，不存在空隙。
4. 固定保温材料在保温材料粘贴完成后，应当对其进行固定，以确保其不会在施工过程中移位或脱落。
5. 管道保护保温施工完成后，应当对管道进行保护，以防止外界环境对管道造成破坏，确保管道的使用寿命。
四、施工验收1. 施工质量验收施工单位应当对保温施工过程进行全面检查，并对施工质量进行验收，确保保温施工符合相关标准和要求。
2. 安全验收施工完成后，应当对工程现场进行安全验收，确保施工现场安全。
3. 设计要求验收施工完成后，应当对保温施工是否符合设计要求进行验收，确保施工质量满足设计要求。
五、施工总结1. 施工总结在保温施工完成后，施工单位应当对施工过程进行总结，包括施工中的不足和改进意见，以便日后类似工程的施工能够更加顺利。
2. 整理资料施工单位应当整理相关资料，包括施工记录、验收报告等，以备工程结算和日后查阅。

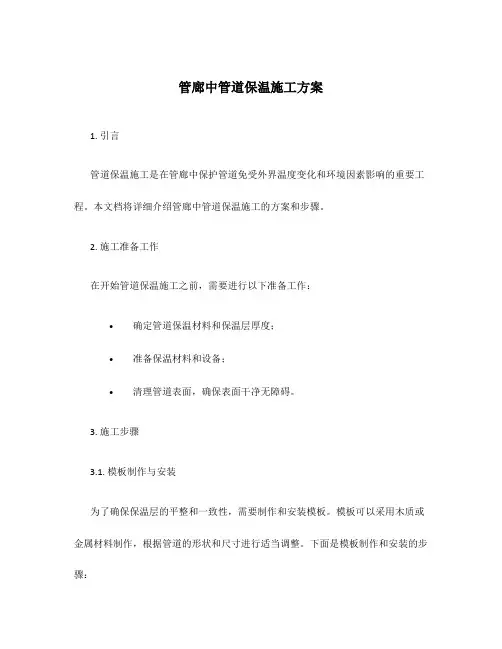

管廊中管道保温施工方案1. 引言管道保温施工是在管廊中保护管道免受外界温度变化和环境因素影响的重要工程。
本文档将详细介绍管廊中管道保温施工的方案和步骤。
2. 施工准备工作在开始管道保温施工之前，需要进行以下准备工作：•确定管道保温材料和保温层厚度；•准备保温材料和设备；•清理管道表面，确保表面干净无障碍。
3. 施工步骤3.1. 模板制作与安装为了确保保温层的平整和一致性，需要制作和安装模板。
模板可以采用木质或金属材料制作，根据管道的形状和尺寸进行适当调整。
下面是模板制作和安装的步骤：1.根据管道尺寸和形状，制作适当尺寸的模板；2.安装模板，确保其与管道表面平行，并通过支撑材料进行固定。
3.2. 粘结剂的选择和施工粘结剂的选择对保温层的粘结强度和耐久性至关重要。
下面是粘结剂的选择和施工步骤：1.根据管道保温材料的特性和要求，选择适当的粘结剂；2.将粘结剂涂抹在管道表面和保温材料的接触处；3.将保温材料贴附到管道表面，确保贴合紧密并去除任何气泡。
3.3. 捆扎和托架安装为了稳定保温材料并防止其松动或脱落，需要进行捆扎和托架安装。
下面是捆扎和托架安装的步骤：1.使用合适的捆扎材料（如扁铁丝）将保温材料捆扎在管道上；2.安装托架，以确保保温材料的稳定性和支撑。
3.4. 后续处理保温施工完成后，需要进行后续处理工作，包括清理工作现场和进行质量检查。
1.清理工作现场，清除多余的材料和垃圾；2.进行质量检查，确保保温层的质量和施工效果满足要求。
4. 施工注意事项在进行管道保温施工时，需要注意以下事项：•确保施工人员具备相关技能和经验；•使用合适的保温材料和粘结剂，根据管道特性进行选择；•确保施工现场干燥，避免水份对保温层的影响；•定期进行质量检查，及时纠正施工中的问题。
5. 总结本文档详细介绍了管廊中管道保温施工方案，包括施工准备工作、施工步骤、注意事项等内容。
通过严格遵守施工方案和注意事项，可以确保管道保温施工的质量和效果，保护管道免受外界温度和环境因素的影响。
一、工程概况：xxxx设备及管道防腐保温工程，1、设备热保温（岩棉）120台2、加热炉，热工炉防腐油漆2台3、工艺管道保温（岩棉）4、工艺管道防腐油漆5、钢结构框架及钢平台防腐油漆根据项目要求本工程管道设备保温材料采用岩棉板管壳、硅酸铝，保冷设备及管道聚氨脂泡沫塑料板，以及炉区设备采用铝粉有机硅耐热面漆。
钢结构及钢平台聚氨脂面漆。
二、编制依据：1、xxxx股份有限公司xx万吨／年芳烃联合装置要求及招标文件，2、xxx 工程设计图3、SH3010-2000《石油化工设备及管道绝热工程技术规范》4、SH3522-99 《石油化工设备和管道涂料防腐蚀技术规范》5、SH/T3503-2007 石油化工建设工程项目交工技术文件规定6、SH/T3543-2007 石油化工建设工程项目施工过程技术文件规定三、主要工艺过程3.1 施工准备：1、由于该工程实际施工工期短，所以在现场应搭建不少于300m?的材料仓库和约60 m?的工场间。
2、临时棚由业主提供平面图，与不影响其他工程正常施工的条件下，选择适当的位置。
3、做好现场三通一平，保证工场间的供电。
4、组织现场施工的技术员和安装工人了解和熟悉设计要求及现场的情况，施工前应办好施工设计交底和设计变更与业主保持密切合作的态度，自觉遵守业主的规章制度。
5、做好材料进场工作，核对材料数量、规格、合格证等理化指标符合要求，材料不得露天堆放。
6、准备好所有必需的工具设备等机具，确保施工顺利进行。
7、在施工现场准备足够的防雨布，防止在施工过程中突然下雨。
另外，现场设置20～30 m?的临时库房，存放一天施工工作量的绝热材料。
8、在旧设备附近施工时，如遇原有物料管时，应用三防布采取隔开措施，防止工具、保温材料等废物掉到在管道、设备、仪表上，影响正常生产。
3.2 防腐:1、防腐涂料存放仓库需满足防火要求，不得与其他化学品混放。
2、防腐涂料经检验合格后方可入库存放。
3、不同厂家、不同品种的防腐涂料，不得掺和使用，如需掺和使用，须经试验确定。
第1篇一、项目背景随着我国经济的快速发展，工业生产规模不断扩大，工业设备在工业生产中扮演着至关重要的角色。
然而，在设备运行过程中，由于热量损失，不仅会导致能源浪费，还会影响设备的正常运行和产品质量。
因此，设备保温成为提高能源利用效率、降低生产成本、保障设备稳定运行的重要措施。
本方案针对设备保温施工进行详细规划，以确保施工质量、缩短工期、降低成本。
二、施工范围及内容1. 施工范围：本次设备保温施工主要包括以下设备：加热炉、锅炉、反应釜、压缩机、风机、电机等。
2. 施工内容：主要包括设备保温材料的选用、施工工艺、施工质量控制、安全文明施工等方面。
三、施工准备1. 技术准备：熟悉设备保温施工规范、技术要求，掌握保温材料性能、施工工艺等。
2. 材料准备：根据设备保温要求，选用合适的保温材料，如岩棉、玻璃棉、硅酸铝纤维等。
3. 工具准备：准备施工过程中所需的工具，如切割机、电焊机、卷尺、水平尺、温度计等。
4. 人员准备：组织施工队伍，明确施工人员职责，进行技术交底和安全教育。
四、施工工艺1. 施工流程：设备表面处理→保温材料铺设→固定保温材料→密封保温层→检查验收。
2. 施工步骤：（1）设备表面处理：对设备表面进行清洁、除锈、打磨等处理，确保设备表面平整、无油污、无锈蚀。
（2）保温材料铺设：根据设备保温要求，选用合适的保温材料。
铺设保温材料时，应保持平整、均匀，避免出现空隙、重叠等缺陷。
（3）固定保温材料：采用锚固件、胶粘剂、绳索等固定保温材料，确保保温层牢固、稳定。
（4）密封保温层：对保温层进行密封处理，防止热量损失。
可采用专用密封胶、泡沫填缝剂等材料进行密封。
（5）检查验收：对保温施工质量进行检查，确保保温效果符合要求。
五、施工质量控制1. 材料质量控制：选用符合国家标准的保温材料，确保材料性能稳定、质量可靠。
2. 施工过程质量控制：严格按照施工工艺进行施工，确保施工质量。
3. 成品保护：在施工过程中，对已完成的保温层进行保护，防止损坏。

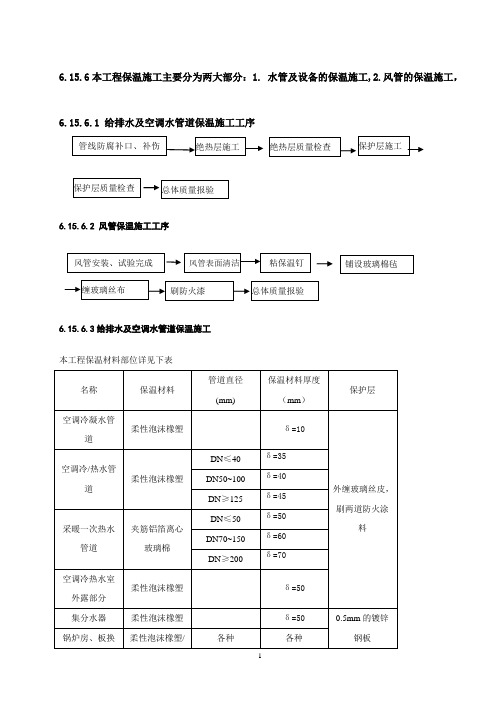

6.15.6本工程保温施工主要分为两大部分：1. 水管及设备的保温施工,2.风管的保温施工，6.15.6.1 给排水及空调水管道保温施工工序6.15.6.2 风管保温施工工序6.15.6.3给排水及空调水管道保温施工本工程保温材料部位详见下表6.15.6.3.1在绝热层施工时，同层应错缝，内外层应压缝，其搭接的长度不宜小于50mm。
6.15.6.3.2绝热制品的拼缝宽度，当作为保温层时，不应大于5mm。
6.15.6.3.3水平管道的纵向接缝位置，不得布置在管道垂直中心线两侧45°范围内（如下图所示）。
6.15.6.3.4管道的法兰、阀门采用双头螺栓连接：其一侧应留出3倍螺母厚度的距离；另一侧应留出螺栓长加25mm的距离。
6.15.6.3.5管线上法兰、阀门的保温应采用可自拆卸式隔热结构。
6.15.6.4保护层施工水管保温护层为缠一遍玻璃丝布，检查后，刷两遍防火涂料；机房管道及设备保护层做法，隔热层施工完毕并经检查合格后，应及时进行保护层的施工，装置工艺管线外保护层采用0.5mm厚平镀锌钢板。
6.15.6.4.1管道直管段的金属保护层下料应实地测量，测量时不宜拉得太紧，测量后的周长应有30～50mm 的裕量。
下料后的金属薄板，横向、竖向应各有一边按需要方向压出凸筋。
6.15.6.4.2管道的金属保护层环向接缝宜采用搭接或插接，纵向接缝宜采用搭接或咬接。
若为搭接，则应符合下列要求：(1)管道的环向接缝搭接50mm，纵向接缝搭接30～50mm；(2)管道弯头与直管段的搭接尺寸，高温管为75～150mm，中低温管道为50～70mm。
6.15.6.4.3管道的金属保护层搭接接缝除活动缝外，应采用抽芯铆钉或自攻螺钉紧固，其间距应为150～200mm，且在1m长度内不应少于5个。
当金属保护层用支承环固定时，钻孔应对准支承环。
6.15.6.4.4管道隔热的金属保护层遇到障碍时，应开出合适的孔眼，其开口误差不得超过3mm。
(完整版)管道保温隔热工程施工方案1. 工程背景该工程为管道保温隔热工程，旨在提高管道系统的热能保持效果，减少能量损失。
本施工方案旨在确定施工步骤和措施，确保施工质量和安全。
2. 施工步骤2.1 管道表面处理首先，对管道表面进行清洁处理，确保无油脂、水分和其他杂质。
使用适当的清洁剂和刷具进行清洗，必要时使用高压水枪进行冲洗，以确保管道表面干净整洁。
2.2 保温材料选择根据管道的工作温度要求和环境条件选择合适的保温材料。
常用的保温材料包括聚氨酯泡沫、玻璃棉和矿棉等。
根据具体情况，选择适当的保温材料。
2.3 施工技术准备在施工前，确保施工人员具备相关技术知识和技能，并了解施工图纸和施工要求。
准备施工所需的工具、设备和材料，确保施工过程中的顺利进行。
2.4 保温材料安装按照施工图纸和要求，进行保温材料的安装。
确保保温材料的正确粘贴、包裹和密封，以保证管道的隔热效果。
2.5 表面保护处理完成保温材料的安装后，进行表面保护处理。
使用适当的防护罩进行覆盖，以防止保温材料受到外部环境的损害。
2.6 施工质量检查在施工完成后，进行施工质量检查。
检查保温材料的安装质量、表面保护的完整性等，确保施工质量符合要求。
3. 安全措施在施工过程中，要严格遵守相关的安全规定和操作规程。
提供必要的个人防护装备，并进行相关安全培训。
确保施工人员的安全，防止事故的发生。
4. 施工管理为了保证工程的顺利进行，需要进行有效的施工管理。
包括制定工程进度计划、组织人员和材料的调配，以及及时解决施工过程中的问题和难题。
5. 总结本文档概述了管道保温隔热工程的施工方案。
通过认真执行工程步骤，遵守相关安全措施和施工管理，可以确保施工质量和工程的顺利进行。
检修设备管道保温施工方案设备管道保温是指对工业设备管道进行保温隔热的施工工作。
它可以有效地减少管道传热损失，提高管道的热工效率，保证设备正常运行，节约能源和维护环境。
下面是一份设备管道保温施工方案。
一、施工前的准备工作1.确定施工方案：根据管道的特点和保温要求，确定保温材料、保温层厚度、保温层的组织形式等。
同时要注意保温层的耐压性能和防腐性能。
2.材料采购：根据施工方案选择合适的保温材料，并确保材料的质量和规格符合要求。
3.清理管道表面：清除管道表面的尘土、污垢和锈蚀物，以便保温材料能够粘结牢固。
二、施工步骤1.基层处理：在管道表面涂上底漆，然后用玻璃纤维布或镀锌钢网固定在管道上。
这样可以提高保温层的附着力并增加保温效果。
2.保温材料安装：根据施工方案，将选定的保温材料卷材或挤塑板切割成合适的尺寸，然后用专用胶水或螺丝将其粘贴或固定在管道上。
同时，注意保温材料的缝隙处要处理密封，以防止热量的泄漏。
3.防护层安装：在保温材料之上安装防护层，可以使用铝箔、铁皮、不锈钢板等材料来增强保温层的硬度和防护性能。
4.制作设备附件：对于设备附件如法兰、管道弯头等，应根据实际情况进行外保温，保证整个管道系统的保温效果一致。
5.验收和检测：施工完成后，必须进行保温层的厚度检测和保温效果的测量，确保保温层合格。
同时，对管道的防腐层也要进行检查。
三、施工注意事项1.施工过程中要保证施工环境的整洁，减少杂物的影响。
2.施工人员必须穿戴好安全装备，包括防护手套、防护口罩等，以免对健康造成危害。
3.施工过程中要严格按照施工方案进行操作，确保保温层的质量。
4.保温材料的存放要注意避免潮湿和损坏，以免影响施工质量。
5.在施工完成后，要及时进行验收，并记录施工质量。
总结：设备管道保温施工方案的关键在于选择合适的保温材料和采用正确的施工方法。
通过正确的施工操作和质量控制，可以有效地提高设备管道的热工效率，减少能源损失，达到节能减排的目的。
设备管道保温施工方案一、前言在工业设备管道中，保温施工是非常重要的一环。
合理的保温施工方案可以有效减少能源消耗，提高设备的工作效率，延长设备的使用寿命。
本文将介绍设备管道保温施工的一般步骤、施工要点以及常用的保温材料选择等内容，希望能给读者提供一些有价值的参考。
二、施工步骤1. 原料准备在进行设备管道保温施工前，首先需要准备好所需的保温材料，例如玻璃棉、硅酸铝板等。
同时需要检查施工工具是否齐全，确保施工顺利进行。
2. 清洁管道表面在进行保温施工前，需要对设备管道表面进行清洁处理，确保表面干净、无油污和杂物，以确保保温材料的粘附效果。
3. 测量及切割保温材料根据设备管道的实际尺寸，测量、切割相应尺寸的保温材料，确保保温材料与管道完全契合，以保证保温效果。
4. 粘贴保温材料使用专用胶水或粘贴剂，将预先切割好的保温材料粘贴到设备管道表面，保证保温材料完整覆盖管道表面，并进行必要的修整。
三、施工要点1. 施工环境要求保温施工应在相对干燥、通风良好的环境下进行，避免雨水、风等外界因素对施工的影响。
2. 保温材料选择根据设备管道的使用环境和要求，选择合适的保温材料，确保保温效果和耐用性。
3. 施工质量控制在施工过程中，要进行严格的质量控制，确保每一个环节都符合要求，避免施工质量不达标。
四、常用保温材料选择1. 玻璃棉玻璃棉保温性能优良，具有优秀的保温隔热效果，适用于高温、低温环境。
2. 硅酸铝板硅酸铝板具有良好的耐高温性能和耐腐蚀性能，适用于一些特殊环境下的设备管道保温。
五、总结设备管道保温施工是一个细致耐心的工作，需要遵循一定的施工步骤和要点，选择合适的保温材料，并进行质量控制。
只有保证施工质量，才能达到预期的保温效果，延长设备的使用寿命，减少能源消耗。
希望本文对读者在设备管道保温施工方面提供一些有益的帮助。
第1篇一、项目背景随着我国能源需求的不断增长，管道作为输送能源的重要设施，其保温效果对能源的节约和环境保护具有重要意义。
为了提高管道保温性能，降低能源损失，减少环境污染，本项目对现有管道进行加装保温层施工。
本方案旨在确保施工质量，提高保温效果，保障管道安全运行。
二、施工范围1. 施工地点：某市某区某工业园区2. 施工内容：对园区内现有管道加装保温层，包括管道本体、法兰、阀门等部位。
三、施工准备1. 技术准备（1）熟悉管道加装保温层的相关规范、标准和施工图纸。
（2）组织施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。
（3）对施工人员进行安全教育和培训，提高安全意识。
2. 材料准备（1）保温材料：聚氨酯保温板、玻璃棉、铝箔反射层等。
（2）辅助材料：胶粘剂、保温钉、扎带、密封胶等。
（3）工具：电钻、切割机、剪刀、水平尺、卷尺等。
3. 施工队伍准备（1）成立项目部，明确各岗位人员职责。
（2）组织施工队伍进行人员培训，提高施工技能。
（3）确保施工队伍具备一定的保温层施工经验。
四、施工工艺1. 施工流程（1）清理管道表面：对管道表面进行清理，去除油污、锈蚀等杂质。
（2）铺设保温材料：按照设计要求，将保温材料铺设在管道表面。
（3）固定保温材料：使用保温钉、扎带等固定保温材料。
（4）密封处理：对保温层接缝、管道接口等部位进行密封处理。
（5）检查验收：对施工质量进行检查验收，确保保温效果。
2. 施工要点（1）清理管道表面：使用钢丝刷、砂纸等工具对管道表面进行清理，确保表面无油污、锈蚀等杂质。
（2）铺设保温材料：根据设计要求，选择合适的保温材料，按照规定的厚度和宽度铺设在管道表面。
（3）固定保温材料：使用保温钉、扎带等固定保温材料，确保保温材料牢固固定。
（4）密封处理：对保温层接缝、管道接口等部位进行密封处理，防止热量损失。
（5）检查验收：对施工质量进行检查验收，确保保温效果。
五、施工质量控制1. 施工过程中，严格按照设计要求和规范标准进行施工。

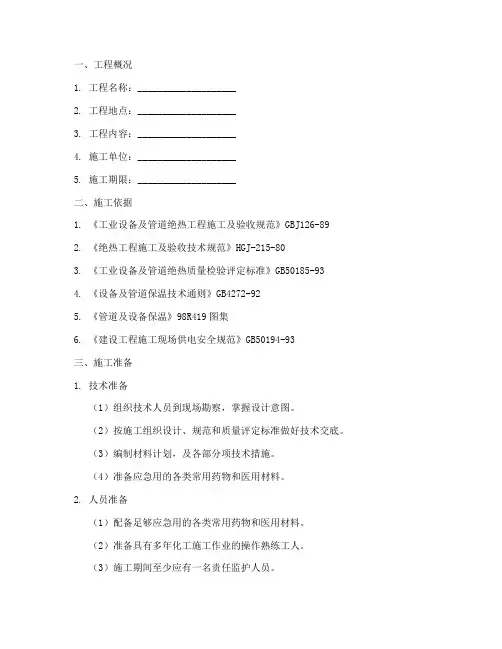

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程内容：____________________4. 施工单位：____________________5. 施工期限：____________________二、施工依据1. 《工业设备及管道绝热工程施工及验收规范》GBJ126-892. 《绝热工程施工及验收技术规范》HGJ-215-803. 《工业设备及管道绝热质量检验评定标准》GB50185-934. 《设备及管道保温技术通则》GB4272-925. 《管道及设备保温》98R419图集6. 《建设工程施工现场供电安全规范》GB50194-93三、施工准备1. 技术准备（1）组织技术人员到现场勘察，掌握设计意图。
（2）按施工组织设计、规范和质量评定标准做好技术交底。
（3）编制材料计划，及各部分项技术措施。
（4）准备应急用的各类常用药物和医用材料。
2. 人员准备（1）配备足够应急用的各类常用药物和医用材料。
（2）准备具有多年化工施工作业的操作熟练工人。
（3）施工期间至少应有一名责任监护人员。
3. 材料准备（1）保温材料：玻璃棉管壳、硅酸铝纤维绳、岩棉管壳、岩棉板、缝毡等。
（2）保护层材料：压型镀锌板、铝皮等。
（3）施工工具：砂轮机、切割机、焊接机、喷枪等。
四、施工工艺1. 施工流程（1）管道及设备表面处理：除锈、清洗、干燥。
（2）保温材料施工：根据设计要求，选用合适的保温材料，进行保温施工。
（3）保护层施工：在保温层表面进行保护层施工。
（4）检验与验收：对施工质量进行检验与验收。
2. 施工要点（1）保温材料应选用符合国家标准的合格产品。
（2）保温层施工应均匀、密实，无空隙、裂缝。
（3）保护层施工应牢固、平整，无翘边、脱落现象。
（4）施工过程中，应严格按照操作规程进行。
五、施工质量控制1. 施工过程质量控制（1）严格按照设计要求和规范进行施工。
管道及设备保温工程技术交底
玻璃棉属于玻璃纤维中的一个类别，是一种人造无机纤维。
玻璃棉是将熔融玻璃纤维化，形成棉状的材料，化学成分属玻璃类，是一种无机质纤维 . 具有成型好、体积密度小、热导率彽、保温绝热、吸音性能好、耐腐蚀、化学性能稳定。
离心玻璃棉属于多孔吸声材料，具有良好的吸声性能。
离心玻璃棉能够吸声的原因不是由于表面粗糙，而是因为具有大量的内外连通的微小孔隙和孔洞。
当声波入射到离心玻璃棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。
由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。
离心玻璃棉管壳专门用于各类管道（包括：冷冻、热水、蒸汽）系统的保温，能在-4℃-454℃的环境温度下正常工作，外露、隐蔽均可。
由于这种材料的管套具有防水、防腐、不发霉、不生虫的特性，因此能有效地阻止冷凝，防止管道冻结，被大量用于民用建筑，供热管道，空调，制冷设备的保温。
绝热，节能效果可提高15-30%
在体育馆、车间等大空间内，为了吸声降噪，常常使用以离心玻璃棉为主要吸声材料的吸声体。
吸声体可以根据要求制成板状、柱状、锥体或其他异型体。
吸声体内部填充离心玻璃棉，表面使用透声面层包裹。
由于吸声体有多个表面吸声，吸声效率很高。
在道路隔声屏障中，为了防止噪声反射，需要在面向车辆一侧采取吸声措施，往往也使用离心玻璃棉作为填充材料、面层为穿孔金属板的
屏障板。
为了防止玻璃棉在室外吸水受潮，有时会使用PVC或塑料薄膜包裹。
本工程施工图设计及现场设计变更的要求保温材料为：
1.1 采暖供回水干管及立管均保温，管道保温材料为玻璃棉管壳，厚
度为30MM。
1.2 屋面上的循环冷却水管道、生活热水系统供回干管均采用保温，
管道保温的材料为岩棉材料。
其中≥DN100管道应采用保温厚度
为40MM材料，DN80---DN40之间的管道应采用保温厚度为35MM
的材料，DN32---DN15之间的管道应采用的保温厚度为30MM.
1.3 生活给水系统的干管及立管均采用防结露措施，管道的保温材料
为橡塑材料，厚度为20MM。
热交换器采用硬聚氨脂泡沫塑料保温，
保温厚度见03S401。
1.4 根据甲方要求5、20、21、24、31层公共走道引板顶布局的冷热
水及采暖管道全部采用橡塑材料，厚度为20MM.
2 施工准备
2.1 材料要求：
2.1.1像塑管壳、岩棉管壳、玻璃棉管壳保温材料的性能、规格应符合设计要求，并具有合格证。
一般常用的材料有：
2.1.1.1管壳制品：有岩棉、玻璃棉、橡塑、铝箔玻璃布等。
2.1.1.2其它材料：像塑材料专用胶水、胶带，岩棉及玻璃棉材料的专用铝箔胶带等。
2.1.2保护壳材料有铝箔玻璃布、铁皮等。
2.2主要机具：
2.2.1机具：砂轮锯、电焊机。
2.2.2工具：钢筋、布剪、手锤、剁子、弯钩、铁锹、灰桶、平抹子、圆弧抹子。
2.2.3其它：钢卷尺、钢针、靠尺、楔形塞尺等。
2.3作业条件：
2.3.1管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。
2.3.2建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成隐检合格后，土建才能最后封闭，严禁颠倒工序施工。
2.3.3保温前必须将管井内的杂物清理干净，施工过程遗留的杂物，应随时清理。
3 操作工艺
3.1工艺流程：
3.1.1岩棉管壳、玻璃棉管壳缠裹保温：
→→
3.1.2 橡塑管壳保温：
→→
3.2立管保温时，其层高小于或等于5m，每层应设一个支撑托盘，层高大于5m，每层应不少于2个，支撑托盘应焊在管壁上，其位置应在立管卡子上部200mm处，托盘直径不大于保温层的厚度。
3.3管道附件的保温除寒冷地区室外架空管道及室内防结露保温的法兰、阀门等附件按设计要求保温外，一般法兰、阀门、套管伸缩器等不应保温，并在其两侧应留70～80mm的间隙，在保温端部抹60°～70°的斜坡。
设备容器上的人孔、手孔及可拆卸部件的保
3.4用管壳制品作保温层，其操作方法一般由两人配合，一人将管壳缝剖开对包在管上，两手用力挤住，另外一人缠裹保护壳，缠裹时用力要均匀，压茬要平整，粗细要一致。
若采用不封边的玻璃丝布作保护壳时，要将毛边摺叠，不得外露。
3.5块状保温材料采用缠裹式保温（如聚乙烯泡沫塑料），按照管径留出搭茬余量，将料裁好，为确保其平整美观，一般应将搭茬留在管子内侧，其它要求同第3.11。
待保温层完成，并有一定的强度，再抹保护壳，要求抹光压平。
3.6 玻璃棉材料、岩棉材料采用缠裹式保温后，外层包扎采用铝箔玻璃布保护层施工，应注意用铝箔玻璃布保护层作好接缝的处理。
3.7 根据设计要求对所有的管道保温层外标识色环、水流指示，以区分管道内流动介质、种类和水流方向。
色环按设计要求施工，管径＜N150色环宽度为30MM间距为1.5-2.0米；管径≥DN150且管径＜N300色环宽度为50M 间距为2.0-2.5米；管径≥DN300时色环的宽度及间距根据现场实际布局确定。
4 质量标准
4.1保证项目：
保温材料的强度、容重、导热系数、规格、及保温作法应符合设计要求及施
工规范的规定。
检验方法：检查保温材料出厂合格证及说明书。
4.2基本项目：
保温层表面平整，做法正确，搭茬合理，封口严密，无空鼓及松动。
检验方法：观察检查。
4.3允许偏差项目：
允许偏差项目见表1-42。
表1-42
注：δ为保温层厚度。
5 成品保护
5.1管道及设备的保温，必须在管井内已进行清理，不再有下道工序损坏保温层的前提下，方可进行保温。
5.2一般管道保温应在水压试验合格，防腐已完方可施工，不能颠倒工序。
5.3保温材料进入现场不得雨淋或存放在潮湿场所。
5.4保温后留下的碎料，应由负责施工的班组自行清理。
5.5明装管道的保温，土建若喷浆在后，应有防止污染保温层的措施。
5.6如有特殊情况需拆下保温层进行管道处理或其它工种在施工中损坏保温
层时，应及时按原要求进行修复。
6 应注意的质量问题
6.1保温材料使用不当交底不清作法不明。
应熟悉图纸，了解设计要求，不允许擅自变更保温作法，严格按设计要求施工。
6.2保温层厚度不按设计要求规定施工。
主要是凭经验施工，对保温的要求理解不深。
6.3表面粗糙不美观。
主要是操作不认真，要求不严格。
6.4空鼓、松动不严密。
主要原因是保温材料大小不合适，缠裹时用力不均匀，搭茬位置不合理。
7 应具备的质量记录
7.1保温材料及附属材料应有出厂合格证。
7.2进场应有验收记录，其性能、规格应符合设计要求。
7.3保温前管道及设备应有隐蔽检查验收记录。
7.4保温完工后应有验收记录。
二零零七年十月五日。
