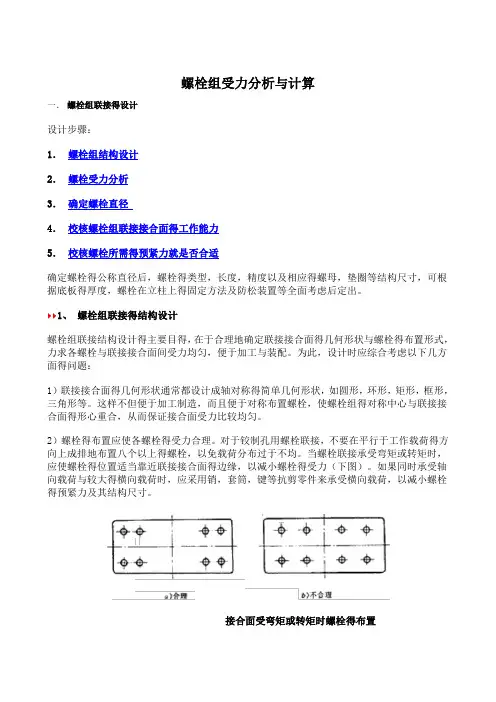

螺栓组受力分析与计算一．螺栓组联接得设计设计步骤：1．螺栓组结构设计2．螺栓受力分析3．确定螺栓直径4．校核螺栓组联接接合面得工作能力5．校核螺栓所需得预紧力就是否合适确定螺栓得公称直径后，螺栓得类型，长度，精度以及相应得螺母，垫圈等结构尺寸，可根据底板得厚度，螺栓在立柱上得固定方法及防松装置等全面考虑后定出。
1、螺栓组联接得结构设计螺栓组联接结构设计得主要目得，在于合理地确定联接接合面得几何形状与螺栓得布置形式，力求各螺栓与联接接合面间受力均匀，便于加工与装配。
为此，设计时应综合考虑以下几方面得问题：1）联接接合面得几何形状通常都设计成轴对称得简单几何形状，如圆形，环形，矩形，框形，三角形等。
这样不但便于加工制造，而且便于对称布置螺栓，使螺栓组得对称中心与联接接合面得形心重合，从而保证接合面受力比较均匀。
2）螺栓得布置应使各螺栓得受力合理。
对于铰制孔用螺栓联接，不要在平行于工作载荷得方向上成排地布置八个以上得螺栓，以免载荷分布过于不均。
当螺栓联接承受弯矩或转矩时，应使螺栓得位置适当靠近联接接合面得边缘，以减小螺栓得受力（下图）。
如果同时承受轴向载荷与较大得横向载荷时，应采用销，套筒，键等抗剪零件来承受横向载荷，以减小螺栓得预紧力及其结构尺寸。
接合面受弯矩或转矩时螺栓得布置3）螺栓排列应有合理得间距，边距。
布置螺栓时，各螺栓轴线间以及螺栓轴线与机体壁间得最小距离，应根据扳手所需活动空间得大小来决定。
扳手空间得尺寸（下图）可查阅有关标准。
对于压力容器等紧密性要求较高得重要联接，螺栓得间距t0不得大于下表所推荐得数值。
扳手空间尺寸螺栓间距t0注：表中d为螺纹公称直径。
4）分布在同一圆周上得螺栓数目，应取成4，6，8等偶数，以便在圆周上钻孔时得分度与画线。
同一螺栓组中螺栓得材料，直径与长度均应相同。
5）避免螺栓承受附加得弯曲载荷。
除了要在结构上设法保证载荷不偏心外，还应在工艺上保证被联接件，螺母与螺栓头部得支承面平整，并与螺栓轴线相垂直。
机械设计20_螺栓组受力分析与讨论提高螺纹联接强度的措施螺栓组是机械设计中常用的联接方式之一，它的强度直接影响机械结构的安全可靠性。
为了提高螺纹联接的强度，可以采取以下措施：1.选用合适的螺纹类型：螺纹的类型有很多种，如普通螺纹、细牙螺纹、锥螺纹等。
在选择时，应根据具体的使用要求和受力情况选择合适的螺纹类型。
一般来说，细牙螺纹相对于普通螺纹来说具有更高的强度，所以可以考虑采用细牙螺纹来提高联接强度。
2.提高螺纹的精度：螺纹的精度对于螺纹联接的强度有着很大的影响。
如果螺纹的精度不高，容易造成螺栓和螺母之间的间隙过大，从而降低了联接的强度。
因此，在制造和加工螺纹时，应采取措施提高螺纹的精度，确保螺纹间的配合紧密，从而提高螺纹联接的强度。
3.使用高强度材料：螺栓和螺母的材料直接影响联接强度的大小。
一般来说，使用高强度材料可以提高螺纹联接的强度。
常见的高强度材料有合金钢、不锈钢等，可以根据具体的需求选择合适的材料。
4.加强预紧力的控制：预紧力是提高螺纹联接强度的关键因素之一、在设计和安装螺栓组时，应合理确定预紧力的大小，避免过紧或过松。
过紧会导致螺纹联接部位承受过大的应力，而过松则会导致螺栓组松动。
因此，加强对预紧力的控制可以有效提高螺纹联接的强度。
5.增加联接面积：增加螺纹联接的面积可以提高其强度。
可以通过增加螺栓的直径或者增加螺纹的数量来增大联接面积。
不过在增大联接面积时，也要注意不要超过联接部件的强度极限。
综上所述，提高螺纹联接的强度可以采取多种措施，如选择合适的螺纹类型、提高螺纹的精度、使用高强度材料、加强预紧力的控制以及增加联接面积等。
这些措施可以提高螺纹联接的强度，增加机械结构的安全可靠性。
