螺栓组受力分析与计算一．螺栓组联接的设计设计步骤：1．螺栓组结构设计2．螺栓受力分析3．确定螺栓直径4．校核螺栓组联接接合面的工作能力5．校核螺栓所需的预紧力是否合适确定螺栓的公称直径后，螺栓的类型，长度，精度以及相应的螺母，垫圈等结构尺寸，可根据底板的厚度，螺栓在立柱上的固定方法及防松装置等全面考虑后定出。

1. 螺栓组联接的结构设计螺栓组联接结构设计的主要目的，在于合理地确定联接接合面的几何形状和螺栓的布置形式，力求各螺栓和联接接合面间受力均匀，便于加工和装配。

为此，设计时应综合考虑以下几方面的问题：1）联接接合面的几何形状通常都设计成轴对称的简单几何形状，如圆形，环形，矩形，框形，三角形等。

这样不但便于加工制造，而且便于对称布置螺栓，使螺栓组的对称中心和联接接合面的形心重合，从而保证接合面受力比较均匀。

2）螺栓的布置应使各螺栓的受力合理。

对于铰制孔用螺栓联接，不要在平行于工作载荷的方向上成排地布置八个以上的螺栓，以免载荷分布过于不均。

当螺栓联接承受弯矩或转矩时，应使螺栓的位置适当靠近联接接合面的边缘，以减小螺栓的受力（下图）。

如果同时承受轴向载荷和较大的横向载荷时，应采用销，套筒，键等抗剪零件来承受横向载荷，以减小螺栓的预紧力及其结构尺寸。

接合面受弯矩或转矩时螺栓的布置3）螺栓排列应有合理的间距，边距。

布置螺栓时，各螺栓轴线间以及螺栓轴线和机体壁间的最小距离，应根据扳手所需活动空间的大小来决定。

扳手空间的尺寸（下图）可查阅有关标准。

对于压力容器等紧密性要求较高的重要联接，螺栓的间距t0不得大于下表所推荐的数值。

扳手空间尺寸螺栓间距t0注：表中d为螺纹公称直径。

4）分布在同一圆周上的螺栓数目，应取成4，6，8等偶数，以便在圆周上钻孔时的分度和画线。

同一螺栓组中螺栓的材料，直径和长度均应相同。

5）避免螺栓承受附加的弯曲载荷。

除了要在结构上设法保证载荷不偏心外，还应在工艺上保证被联接件，螺母和螺栓头部的支承面平整，并与螺栓轴线相垂直。

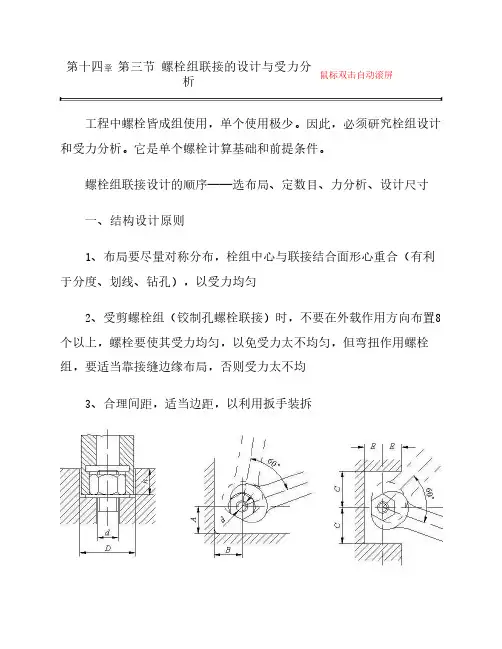

第十四章 第三节 螺栓组联接的设计与受力分析鼠标双击自动滚屏工程中螺栓皆成组使用，单个使用极少。

因此，必须研究栓组设计和受力分析。

它是单个螺栓计算基础和前提条件。

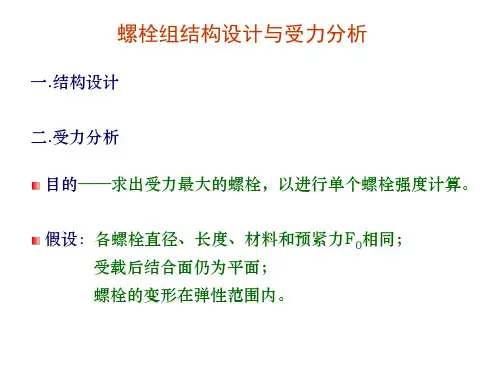

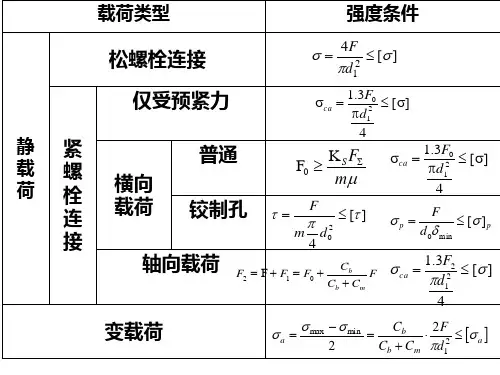

螺栓组联接设计的顺序——选布局、定数目、力分析、设计尺寸一、结构设计原则1、布局要尽量对称分布，栓组中心与联接结合面形心重合（有利于分度、划线、钻孔），以受力均匀2、受剪螺栓组（铰制孔螺栓联接）时，不要在外载作用方向布置8个以上，螺栓要使其受力均匀，以免受力太不均匀，但弯扭作用螺栓组，要适当靠接缝边缘布局，否则受力太不均3、合理间距，适当边距，以利用扳手装拆4、避免偏心载荷作用a）被联接件支承面不平突起b）表面与孔不垂直c）钩头螺栓联接防偏载措施：a）凸合；b）凹坑（鱼眼坑）；c）斜垫片二、螺栓组联接受力分析目的：——求受力最大载荷的螺栓前提（假设）：①被联接件为刚性不变形，只有地基变形。

②各螺栓材料、尺寸、拧紧力均相同③受力后材料变形在弹性范围内④接合面形心与螺栓组形心重合，受力后其接缝面仍保持平面1、受横向载荷的螺栓组联接特点：普通螺栓，铰制孔用螺栓皆可用，外载垂直于螺栓轴线普 通 螺 栓 ——受拉伸作用铰制孔螺栓——受横向载荷剪切、挤压作用。

单个螺栓所承受的横向载荷相等靠摩擦传力靠剪切传力2、受横向扭矩螺栓组联接❖靠底板间摩擦传力由静平衡条件∴联接件不产生相对滑动的条件为：则各个螺栓所需的预紧力为❖靠螺杆受剪切传力由底板平衡条件可知由变形协调条件可知，各个螺栓的变形量和受力大小与其中心到接合面形心的距离成正比则螺栓所受的最大工作剪力为：3、受轴向载荷螺栓组联接单个螺栓工作载荷为：F=P/ZP——轴向外载Z——螺栓个数四川机电职业技术学院机械工程系 四川省攀枝花市 （0812）6251577。

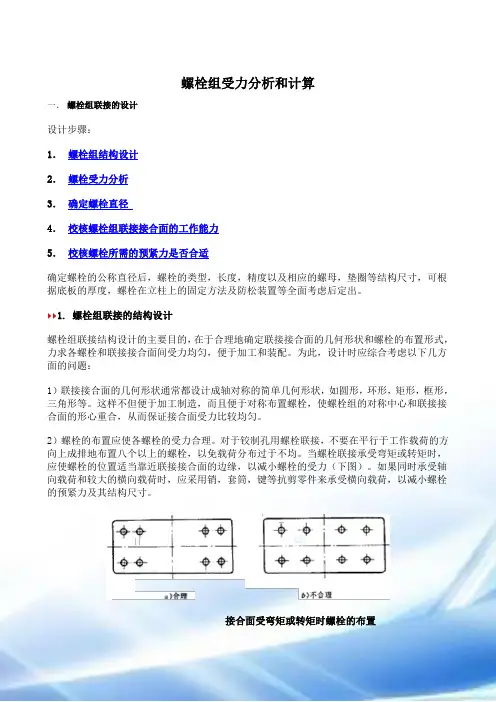

螺栓组受力分析和计算一．螺栓组联接的设计设计步骤：1．螺栓组结构设计2．螺栓受力分析3．确定螺栓直径4．校核螺栓组联接接合面的工作能力5．校核螺栓所需的预紧力是否合适确定螺栓的公称直径后，螺栓的类型，长度，精度以及相应的螺母，垫圈等结构尺寸，可根据底板的厚度，螺栓在立柱上的固定方法及防松装置等全面考虑后定出。

1. 螺栓组联接的结构设计螺栓组联接结构设计的主要目的，在于合理地确定联接接合面的几何形状和螺栓的布置形式，力求各螺栓和联接接合面间受力均匀，便于加工和装配。

为此，设计时应综合考虑以下几方面的问题：1）联接接合面的几何形状通常都设计成轴对称的简单几何形状，如圆形，环形，矩形，框形，三角形等。

这样不但便于加工制造，而且便于对称布置螺栓，使螺栓组的对称中心和联接接合面的形心重合，从而保证接合面受力比较均匀。

2）螺栓的布置应使各螺栓的受力合理。

对于铰制孔用螺栓联接，不要在平行于工作载荷的方向上成排地布置八个以上的螺栓，以免载荷分布过于不均。

当螺栓联接承受弯矩或转矩时，应使螺栓的位置适当靠近联接接合面的边缘，以减小螺栓的受力（下图）。

如果同时承受轴向载荷和较大的横向载荷时，应采用销，套筒，键等抗剪零件来承受横向载荷，以减小螺栓的预紧力及其结构尺寸。

接合面受弯矩或转矩时螺栓的布置3）螺栓排列应有合理的间距，边距。

布置螺栓时，各螺栓轴线间以及螺栓轴线和机体壁间的最小距离，应根据扳手所需活动空间的大小来决定。

扳手空间的尺寸（下图）可查阅有关标准。

对于压力容器等紧密性要求较高的重要联接，螺栓的间距t0不得大于下表所推荐的数值。

扳手空间尺寸螺栓间距t0注：表中d为螺纹公称直径。

4）分布在同一圆周上的螺栓数目，应取成4，6，8等偶数，以便在圆周上钻孔时的分度和画线。

同一螺栓组中螺栓的材料，直径和长度均应相同。

5）避免螺栓承受附加的弯曲载荷。

除了要在结构上设法保证载荷不偏心外，还应在工艺上保证被联接件，螺母和螺栓头部的支承面平整，并和螺栓轴线相垂直。

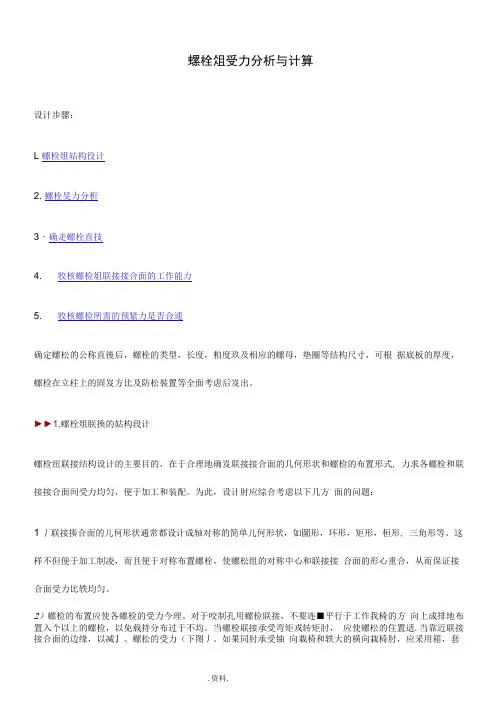

螺栓俎受力分析与计算设计步骡：L 螺检俎姑构役计2. 螺栓旻力分析3・确走螺栓直技4. 牧核螺检俎联接接合面的工作能力5. 牧核螺检所需的预紧力是否合連确定螺松的公称直後后，螺栓的类型，长度，粕度玖及相应的螺母，垫圈等结构尺寸，可根据底板的厚度，螺检在立柱上的固岌方比及防松裝置等全面考虑后岌出。

►►1.螺栓俎朕換的姑构段计螺检纽联接结构设计的主要目的，在于合理地确岌联接接合面的几何形状和螺检的布置形式, 力求各螺检和联接接合面间受力均匀，便于加工和装配。

为此，设计肘应综合考虑以下几方面的问題：1丿联接揍合面的儿何形状通常都设计成轴对称的简单儿何形状，如圖形，环形，矩形，桓形, 三角形等。

这样不但便于加工制凌，而且便于对称布置螺栓，使螺松组的对称中心和联接接合面的形心重合，从而保证接合面受力比轶均匀。

2）螺检的布置应使各螺检的受力今理。

对于咬制孔用螺检联接，不要连■平行于工作我椅的方向上成排地布置入个以上的螺检，以免载持分布过于不均。

当螺检联接承受弯矩戎转矩肘，应使螺松的住置适.当靠近联接接合面的边缘，以减』、螺松的受力（下图丿。

如果同肘承受铀向栽椅和轶大的橫向栽椅肘，应采用箱，套筒，徴等抗剪零件来承受橫向栽椅，以减小螺松的预紧力及其结构尺寸。

古）舍用D不合BE接合面旻害矩戎转矩对螺检的布JL3）螺栓排列应有合理的间距，边距。

布置螺检肘.各螺松轴线间以及螺栓轴线和机体壁间的最小距富，应根据扳手所需活动空间的大小来决龙。

扳手空间的尺寸（下图丿可杳阅有关标准。

对于庄力家器等紧密性要求较需的重要联接，螺栓的间距to不得大于工^所推荐的救值。

叔手空间尺寸螺检间距to注：叔中d 为螺块公称直径。

4）分布柱同一圏周上的螺栓数目，应取成4, 6, 8等偶数，以便疫囲周上钻孔肘的分度和 色线。

同一螺检纽中螺检的材料，直彳至和长度均应相同。

5丿混免螺检承受附加的弯曲我満。

除了要在结构上设比保证我,荷不偏心外，还应农工艺上保 证菠联接件，螺母和螺检头部的支承面平整，并与螺松抽线相垂直。
