下载文档原格式
仪表的所有匹配方法大众车系的奥迪、帕萨特、宝来、高尔夫，自2001年以后的大部分车辆已装备第三代防盗器，本文用简练文字介绍，供维修中快速查询参考。
诊断仪V．A．G1551／2或VAS5051／2的第1层——模式，第2层——地址码，第3层——功能码，第4层——单个功能，第5层——数据。
例如：1-17-08-001-四个数据区。
1、第三代防盗器特点①发动机控制单元是防盗器的一部分，发动机控制单元与仪表控制单元必须录入底盘号(车辆17位身份证)；②防盗器控制单元与仪表控制单元为一体，共用地址码“17”；③防盗系统由CAN线进行数据传递；④由第二代的钥匙与防盗器的固定码必须一致，改为固定码+SKC(计算公式)码必须一致；⑤由第二代的防盗器与发动机控制单元的跳码必须一致，改为跳码+SKC(计算公式)码必须一致；⑥更换仪表盘后本车防盗密码不改变；⑦更换发动机控制单元，须进入发动机控制单元登录防盗密码，拷贝底盘号完成自适应；⑧防盗密码在售车时不交给用户，须向生产厂查询；2003年以前生产的车大部分为4位，2004年以后生产的车大部分为7位，后者因每日一变必须当日查询。
2、组合仪表分类初级配：置带有发动机转速表、数字时钟。
中级配置：带有发动机转速表、多功能显示器。
高级配置：带有发动机转速表、多功能显示器、导航系统。
3、仪表盘内安装两个控制单元J285——仪表控制单元+防盗器控制单元。
发动机控制单元用W线与防盗器控制单元通讯；再经过J285用K线与诊断仪通讯。
J533——数据总线控制单元，维修手册中称：数据总线自诊断接口。
J533用一套CAN-high线、CAN-low线与动力总线系统内各电脑通讯，该系统以500kb／s速率传递数据。
用一套CAN-high线、CAN-low线与舒适系统和电动座椅控制单元通讯，该系统以62.5kb ／s速率传递数据。
4、更换仪表盘注意事项按照原仪表盘的零件号购置新仪表盘，向制造公司提供本车底盘号、原防盗器生产编号查询本车防盗密码，阅读原仪表盘的控制单元编码，询问本车自上次保养后已行驶里程、已行驶天数等数据，按本文后面方法进行自适应。
几种常见仪表的通讯设置点击次数：499次类型：连接通讯1、如果您使用XK3180仪表，请将仪表的C42参数改为10，此时下位机类型请选择XK3180，波特率4800修改仪表参数的方法：按[设置]键，显示C，输入4，按[输入]键，显示C41:1110，不改，再按[输入]键跳过，显示C42:00，按入1、0两个键，即C42改为10，再按[输入]键，显示C，按[退出]。
然后用串口调试工具测试通讯，通讯参数设为：4800,n,8,12、如果使用柯力D2008F、D2009F仪表，请注意仪表参数设置，tF=0(连续发送，兼容XK3190A9)，仪表默认波特率96003、如果使用D2002E仪表，当bt=01时，波特率为4800，仪表的参数pt=01，则下位机类型应该为XK3180或XK315A2或8142pro(参考D2002E说明书第17页,第8,9步骤)4、如果是DS822C，请设置MODE=6，Adr=5，bt=5，下位机类型应该为：XK3180或8142pro 或XK315A2，波特率48005、8142pro仪表参数(校验和)F3.4=1，如果是XK3130(KingBird)则F4.1.5=1(具体情况，参考说明书)，皆可兼容XK3180通讯协议6、D2008F/D2009F与PC连接的通讯协议相同，可兼容XK3190A97、上海耀华公司的仪表，如XK3190A9、XK3190D9、XK3190DS1、XK3190DS3等，协议相同，可选择XK3190A9通讯仪表通讯流程图点击次数：448次类型：连接通讯软件通讯连接如何设置点击次数：398次类型：连接通讯用串口调试工具测试仪表和软件能够传输数据之后，在软件里设置相关通讯参数，就能够正常运行了。
打开称重软件，点击菜单：系统(W)==>通讯连接设置(L)，称重软件支持常见模拟仪表，数字仪表以及RS485-232转换器通讯，设置如下图1：图1 下位机类型：包括485转换器，数字仪表，模拟仪表，用户可以自己选择.(BOAST108为本公司RS232-485转换器)本软件支持仪表类型：XK3180、XK3190A9、XK3190A9+、XK3190D9、XK3190DS1、8142pro、XK315A2、2008F、D2009F等。
汽车仪表调校教程28课（实用版）目录1.汽车仪表调校的重要性2.汽车仪表调校的流程3.汽车仪表调校的具体方法4.汽车仪表调校的注意事项5.汽车仪表调校的工具和设备6.汽车仪表调校的实战案例7.汽车仪表调校的常见问题及解决方法正文汽车仪表调校是汽车维修和保养过程中非常重要的一环，它关乎到汽车的性能、安全以及驾驶体验。
因此，了解汽车仪表调校的流程、方法和注意事项，掌握汽车仪表调校的工具和设备，以及学会解决汽车仪表调校过程中的常见问题，对于汽车维修和保养人员来说至关重要。
首先，我们来了解汽车仪表调校的流程。
一般来说，汽车仪表调校的流程可以分为以下几个步骤：1.准备工作：包括检查汽车仪表的整体状况，确认需要调校的仪表，以及准备好调校所需的工具和设备。
2.调校前的检查：对需要调校的仪表进行检查，确认其存在的问题，以便有针对性地进行调校。
3.调校操作：根据检查结果和调校方法，对需要调校的仪表进行调校。
4.调校后的检查：调校完成后，对仪表进行检查，确认调校效果，以确保调校质量。
接下来，我们来详细介绍一下汽车仪表调校的具体方法。
一般来说，汽车仪表调校的方法可以分为以下几种：1.机械调校：通过调整仪表内部的机械部件，来达到调校的目的。
2.电子调校：通过调整仪表内部的电子部件，来达到调校的目的。
3.软硬件结合调校：既调整仪表内部的机械部件，又调整电子部件，以达到最佳的调校效果。
在汽车仪表调校的过程中，有一些注意事项需要我们了解。
比如，调校过程中应避免对仪表造成不必要的损伤，调校后应进行充分的检查，以确保调校效果。
汽车仪表调校需要使用的工具和设备，包括万用表、示波器、信号发生器等。
这些工具和设备对于汽车仪表调校的质量和效果有着重要的影响。
在汽车仪表调校的过程中，可能会遇到一些常见问题，比如仪表调校不准确、调校后仪表出现异常等。
对于这些问题，我们需要学会正确的解决方法，以保证汽车仪表调校的质量和效果。
大众奥迪最基本的技术
更换仪表或发动机电脑的匹配
更换仪表：首先要知道新换仪表的密码，然后读出原车发动机电脑的密码
用5051或5053进入仪表系统，登陆新换仪表密码，登陆成功后，进匹配功能输入频道号50，
读取后，在新建值里会显示32000，把32000改成原车发动机电脑的密码，然后点击测试，然后保存，
保存后，此时新换仪表的密码，已经变成原车发动机电脑的密码，再进仪表登陆原车发动机电脑的密码，进行正常匹配钥匙步骤即可
更换发动机电脑：首先要知道新换发动机电脑的密码，然后读出原车仪表的密码
用5051或5053进入发动机系统，登陆新换发动机电脑的密码，登陆成功后，进匹配功能输入频道号50，
读取后，在新建值里会显示32000，把32000改成原车仪表的密码，然后点击测试，然后保存，
保存后，此时新换发动机电脑的密码，已经变成原车仪表的密码，再进仪表登陆原车仪表的密码，进行正常匹配钥匙步骤即可
如匹配不成功，分别进仪表和发动机电脑，选匹配功能，输入频道号00，读取后保存，再重复以上操作即可。

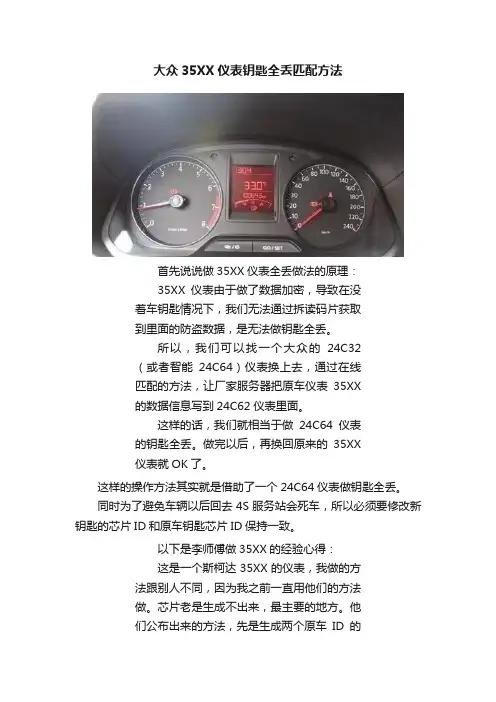

大众35XX仪表钥匙全丢匹配方法首先说说做35XX仪表全丢做法的原理：35XX仪表由于做了数据加密，导致在没着车钥匙情况下，我们无法通过拆读码片获取到里面的防盗数据，是无法做钥匙全丢。
所以，我们可以找一个大众的24C32（或者智能24C64）仪表换上去，通过在线匹配的方法，让厂家服务器把原车仪表35XX的数据信息写到24C62仪表里面。
这样的话，我们就相当于做24C64仪表的钥匙全丢。
做完以后，再换回原来的35XX仪表就OK了。
这样的操作方法其实就是借助了一个24C64仪表做钥匙全丢。
同时为了避免车辆以后回去4S服务站会死车，所以必须要修改新钥匙的芯片ID和原车钥匙芯片ID保持一致。
以下是李师傅做35XX的经验心得：这是一个斯柯达35XX的仪表，我做的方法跟别人不同，因为我之前一直用他们的方法做。
芯片老是生成不出来，最主要的地方。
他们公布出来的方法，先是生成两个原车ID的48芯片，然后再来生成钥匙。
可是我用他们的方法做，生成原车ID，再生成经销商钥匙的时候，显示生成成功。
但是一检查芯片ID，发现已经乱了。
后来我就用什么方法呢？我就先不生成原车钥匙ID，直接拿了两个副厂48芯片。
我先写入防盗数据，就是我们做完仪表在线同步以后，按照全丢流程做24C64的仪表，到了写入防盗的时候，因为钥匙1和钥匙2都是FFFFFFF，空的。
我就手工把原车钥匙ID填进去，再写入防盗，这样两个钥匙ID就进去仪表了，生成经销商钥匙的时候同时选择钥匙1和钥匙2，然后生成，这样直接就ok了。
我已经用这个方法做好了两台车，一个大众捷达，一个是这台斯柯达。
我们要把复杂的事情简单化，理清思路，这样会更容易明白。
俊翔把整个流程整理出来，下面是做35XX仪表全丢的流程：第一步记录原车钥匙ID读取原车35XX仪表钥匙ID，进25防盗，高级标识，读出ID，拍照记录。
第二步更换仪表并做在线匹配然后我们换上一个24C32（或者智能24C64）的仪表，用ODIS 软件做在线同步，就是进25匹配防盗，走到匹配防盗、匹配钥匙的时候停，不要再走下去，退出来。

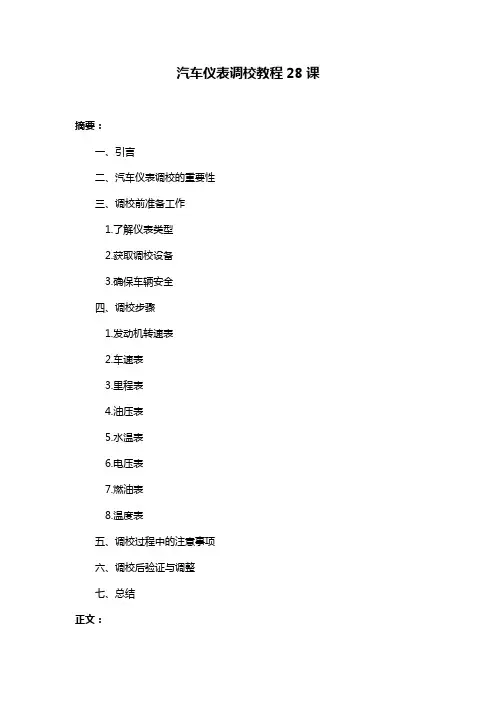

汽车仪表调校教程28课摘要：一、引言二、汽车仪表调校的重要性三、调校前准备工作1.了解仪表类型2.获取调校设备3.确保车辆安全四、调校步骤1.发动机转速表2.车速表3.里程表4.油压表5.水温表6.电压表7.燃油表8.温度表五、调校过程中的注意事项六、调校后验证与调整七、总结正文：汽车仪表是驾驶员获取车辆运行信息的重要途径，准确显示各项参数对于驾驶安全至关重要。
因此，学会调校汽车仪表是每个驾驶员的必备技能。
本教程将详细介绍汽车仪表调校的步骤和方法。
【汽车仪表调校的重要性】准确显示的仪表可以帮助驾驶员更好地了解车辆运行状况，及时发现故障并采取相应措施。
调校仪表可以确保驾驶员在行驶过程中能够准确判断车辆状况，避免因仪表失准而导致的潜在风险。
【调校前准备工作】【了解仪表类型】不同类型的汽车仪表有不同的调校方法，因此在调校前，首先需要了解车辆所使用的仪表类型。
【获取调校设备】调校汽车仪表需要使用专用的调校设备，如调校仪、转速传感器等。
确保设备与车辆型号相匹配，并了解设备的使用方法。
【确保车辆安全】在进行仪表调校之前，请确保车辆处于安全状态，避免在行驶过程中进行调校，以免发生意外。
【调校步骤】【发动机转速表】使用调校仪连接发动机转速传感器，设置合适的转速范围，启动发动机进行转速表的调校。
将车辆行驶至一定速度，使用调校仪读取车速表显示数值，调整车速表使之与实际车速相符。
【里程表】调整里程表的计数器，使其归零，并重新设置总里程。
【油压表】使用调校仪测量油压传感器的输出电压，调整油压表的指针位置。
【水温表】将车辆行驶至正常水温，使用调校仪测量水温传感器的输出电压，调整水温表的指针位置。
【电压表】连接调校仪至蓄电池，调整电压表的指针位置，使其显示正确的电压值。
【燃油表】调整燃油表的油量显示，使其与实际油量相符。
【温度表】将车辆行驶至正常温度，使用调校仪测量温度传感器的输出电压，调整温度表的指针位置。
【调校过程中的注意事项】在调校过程中，请确保设备连接牢固，避免因设备松动导致的调校数据不准确。

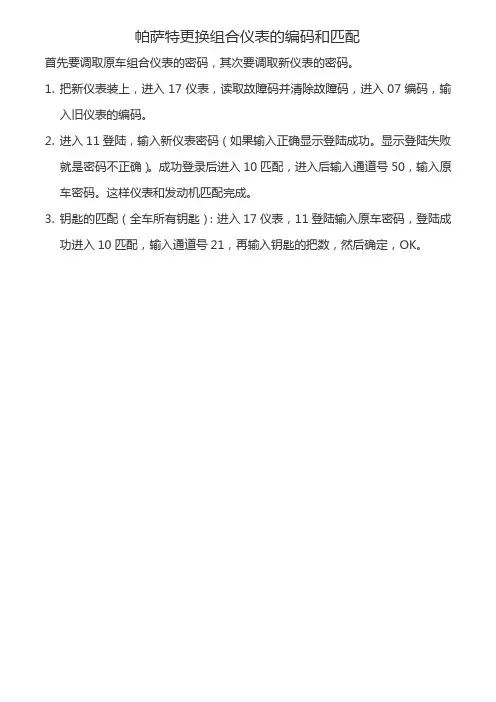

帕萨特更换组合仪表的编码和匹配
首先要调取原车组合仪表的密码，其次要调取新仪表的密码。
1.把新仪表装上，进入17仪表，读取故障码并清除故障码，进入07编码，输入旧仪表的编码。
2.进入11登陆，输入新仪表密码（如果输入正确显示登陆成功。
显示登陆失败就是密码不正确）。
成功登录后进入10匹配，进入后输入通道号50，输入原车密码。
这样仪表和发动机匹配完成。
3.钥匙的匹配（全车所有钥匙）：进入17仪表，11登陆输入原车密码，登陆成功进入10匹配，输入通道号21，再输入钥匙的把数，然后确定，OK。

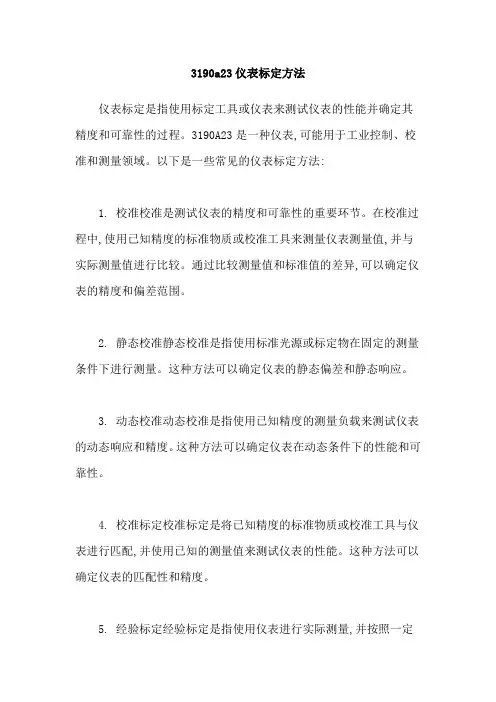

3190a23仪表标定方法
仪表标定是指使用标定工具或仪表来测试仪表的性能并确定其精度和可靠性的过程。
3190A23是一种仪表,可能用于工业控制、校准和测量领域。
以下是一些常见的仪表标定方法:
1. 校准校准是测试仪表的精度和可靠性的重要环节。
在校准过程中,使用已知精度的标准物质或校准工具来测量仪表测量值,并与实际测量值进行比较。
通过比较测量值和标准值的差异,可以确定仪表的精度和偏差范围。
2. 静态校准静态校准是指使用标准光源或标定物在固定的测量条件下进行测量。
这种方法可以确定仪表的静态偏差和静态响应。
3. 动态校准动态校准是指使用已知精度的测量负载来测试仪表的动态响应和精度。
这种方法可以确定仪表在动态条件下的性能和可靠性。
4. 校准标定校准标定是将已知精度的标准物质或校准工具与仪表进行匹配,并使用已知的测量值来测试仪表的性能。
这种方法可以确定仪表的匹配性和精度。
5. 经验标定经验标定是指使用仪表进行实际测量,并按照一定
的方法和原则对仪表进行修正,以校准仪表的性能。
这种方法需要经验丰富的工程师来完成,以确保标定的精度和可靠性。
仪表标定的方法因仪表类型、精度要求、测量环境等因素而异。
在进行仪表标定之前,需要充分了解仪表的特性和要求,并选择适当
的标定方法。

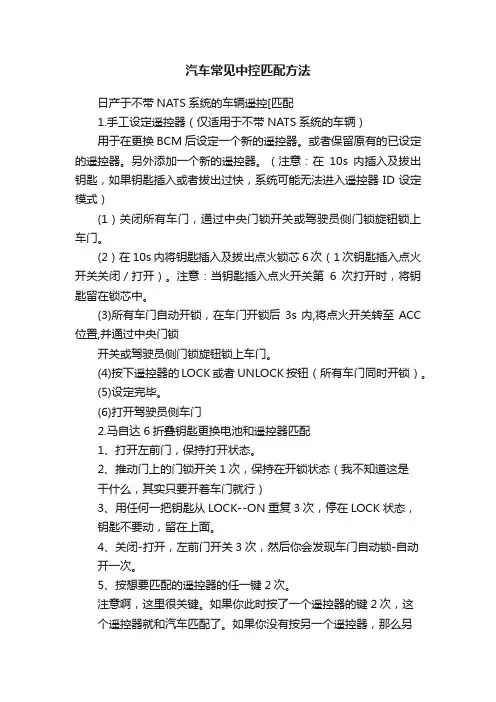

汽车常见中控匹配方法日产于不带NATS系统的车辆遥控[匹配1.手工设定遥控器（仅适用于不带NATS系统的车辆）用于在更换BCM后设定一个新的遥控器。
或者保留原有的已设定的遥控器。
另外添加一个新的遥控器。
（注意：在10s内插入及拔出钥匙，如果钥匙插入或者拔出过快，系统可能无法进入遥控器ID设定模式）(1）关闭所有车门，通过中央门锁开关或驾驶员侧门锁旋钮锁上车门。
(2）在10s内将钥匙插入及拔出点火锁芯6次（1次钥匙插入点火开关关闭／打开）。
注意：当钥匙插入点火开关第6次打开时，将钥匙留在锁芯中。
(3)所有车门自动开锁，在车门开锁后3s内,将点火开关转至ACC 位置,并通过中央门锁开关或驾驶员侧门锁旋钮锁上车门。
(4)按下遥控器的LOCK或者UNLOCK按钮（所有车门同时开锁）。
(5)设定完毕。
(6)打开驾驶员侧车门2.马自达6折叠钥匙更换电池和遥控器匹配1、打开左前门，保持打开状态。
2、推动门上的门锁开关1次，保持在开锁状态（我不知道这是干什么，其实只要开着车门就行）3、用任何一把钥匙从LOCK--ON重复3次，停在LOCK状态，钥匙不要动，留在上面。
4、关闭-打开，左前门开关3次，然后你会发现车门自动锁-自动开一次。
5、按想要匹配的遥控器的任一键2次。
注意啊，这里很关键。
如果你此时按了一个遥控器的键2次，这个遥控器就和汽车匹配了。
如果你没有按另一个遥控器，那么另一个遥控器就自动失灵了，车子应该是默认的在编辑状态只承认你确定的遥控器的。
这个时候你要每个遥控器都按任意键2 次，那么每个你按过的遥控器就都可以和车子匹配了。
3．别克GL8遥控匹配方式1.从手套箱右侧仪表板保险丝盒中拆下BCM PRGRM保险丝。
2,关闭所有车门。
3.将点火开关转到ACC,关闭点火开关,1秒钟后再将点火开关转至ACC钥匙停留在点火中.4.此时,车子发出一声警报声,安全带灯闪一次.5.同时按住遥控器开和锁键约5秒钟,车子再次发出一声报警,安全带灯闪一次.再取出另一只遥控器,依次匹配,本车最多能储存4个遥控器,6.拔出点火钥匙,安装BCM PRGRM保险丝,匹配完毕.方法2 1.打开副驾驶车门，拔出车身控制模块保险，保鲜盒最后一行第四个。

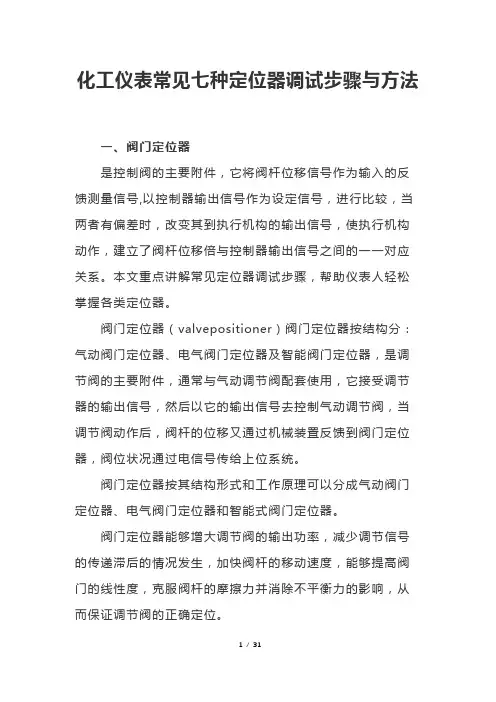

化工仪表常见七种定位器调试步骤与方法一、阀门定位器是控制阀的主要附件，它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与控制器输出信号之间的一一对应关系。
本文重点讲解常见定位器调试步骤，帮助仪表人轻松掌握各类定位器。
阀门定位器（valvepositioner）阀门定位器按结构分：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。
阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电气阀门定位器和智能式阀门定位器。
阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后的情况发生，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的摩擦力并消除不平衡力的影响，从而保证调节阀的正确定位。
01阀门定位器的分类1、阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。
（1）气动阀门定位器的输入信号是标准气信号，例如，20~100kPa气信号，其输出信号也是标准的气信号。
（2）电气阀门定位器的输入信号是标准电流或电压信号，例如，4~20mA电流信号或1~5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动控制阀。
（3）智能电气阀门定位器它将控制室输出的电流信号转换成驱动调节阀的气信号，根据调节阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于控制室输出的电流信号。
并且可以进行智能组态设置相应的参数，达到改善控制阀性能的目的。
2、按动作的方向可分为单向阀门定位器和双向阀门定位器。
单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧，在两个方向起作用。
一汽大众更换仪表的匹配１．防盗系统登录：（１）连接解码器，选择仪表板系统。
（２）按确认键，屏幕显示组合仪表控制单元识别号：“4B0920930.. C5-KOMBIINSTR VDOD.. Coding 01083 WSC 12345”。
（３）按确认键，显示屏显示：“WAUZZZ4BZYN004321 UZ7ZOX1137197”。
（４）选择登录功能，显示屏显示：“输入密码”。
（５）输入密码后，按确认健，屏幕显示“登录成功”。
登录成功后，警报灯就一直亮着，防盗器在一段时间内处于断开状态。
在这种状态下，可以对汽车的钥匙进行重新匹配。
２、配置汽车钥匙: 对汽车钥匙的自适应的步骤如下：（１）登录完成后，选择自适应功能，显示屏显示：“输入通道号”。
（２）输入21，按确认键，显示屏显示：“00003”，表示３把钥匙已与系统匹配。
（３）按确认键，显示屏显示：“输入自适应值”。
输入将要匹配的钥匙数，包括插在点火锁上的钥匙，最多８把。
在匹配的过程中，每把钥匙的匹配时间不可超过30秒钟，否则故障警报以２Ｈｚ的频率闪亮，必须重新彻底进行匹配（包括登录与匹配）。
（４）按确认键，显示屏显示：“是否储存新值？”。
（５）按确认键，显示屏显示：“新值已被储存”。
仪表盘上的警报灯熄灭，点火锁内的钥匙匹配完毕。
３、更换发动机电脑的自适应: 更换发动机电脑后，必须完成与组合仪表的自适应。
具体匹配步骤如下：（１）静态下选择进入“发动机系统”，显示屏显示：“4B0920930.. C5-KOMBIINSTR VDOD.. Coding 01083 WSC 12345”。
（２）选择自适应匹配功能，输入“50”，按确定，显示：“输入通道号”。
（３）输入匹配值（原车密码），按确定，显示：“输入自适应值”。
（４）在输入正确的密码４秒钟后，底盘号码出现在显示屏上：“通道50自适应WAUZZZ4BZYN004321”。
（５）按确认键，显示屏显示：“通道50自适应是否储存新值？”。
prema仪表校准调整方法
Prema 仪表是一种高精度的测量仪表，其校准调整需要遵循一定的步骤和规范。
以下是常见的 Prema 仪表校准调整方法:
1. 确认仪表的型号和规格：在进行调整之前，需要先确认仪表的型号和规格，以便准确地了解仪表的特性和校准要求。
2. 获取校准数据：在进行调整之前，需要先获取仪表的校准数据，包括仪表的精度、量程、零点漂移等参数。
这些数据可以通过仪表的制造商或授权维修中心获取。
3. 确定校准方法：根据仪表的型号和规格，选择合适的校准方法。
常见的校准方法包括标准液位校准、温度校准、重量校准等。
4. 进行校准操作：在进行校准操作之前，需要先准备好校准工具和设备，如标准液位器、温度传感器、重量器等。
在校准过程中，需要严格按照校准方法和步骤进行操作，确保校准的准确性。
5. 记录校准数据：在进行调整之后，需要将校准数据记录在仪表的校准证书中，以便随时查看和验证仪表的精度和可靠性。
Prema 仪表的校准调整需要遵循一定的规范和方法，以确保校准
的准确性和可靠性。
如果仪表出现误差或故障，建议及时联系仪表的制造商或授权维修中心进行处理。
5053换仪表，电脑匹配方法5053换大众组合仪表1用调码王读出发动机密码，（原车的防盗密码）和新换仪表的防盗密码，（可以用调码王读出密码。
2进17 组合仪表，登陆新换仪表密码，3输入通道号50。
显示3200，把3200改为原车发动机密码（原车仪表密码）保存。
现在新仪表密码变成了原车发动机密码。
4重新匹配一遍钥匙就可以了。
5053换发动机电脑1进01发动机系统，2进10通道匹配，输入50，显示3200，把3200改为原车防盗密码，保存。
3不用重新匹配钥匙，可以直接启动。
5053换电脑和仪表1首先要知道新的发动机电脑和仪表的密码。
2进17仪表系统登陆防盗密码，成功3选择传递底盘号（17位车架号VIN）4输入17 位VIN确定5进01发动机系统，进10通道匹配，6输入通道号50，确定7显示3200，把3200改为新的仪表密码，保存8重新匹配一遍钥匙，可以启动。
5053匹配大众二代防盗（换发动机电脑）1打开点火开关，进25 防盗，2选择通道调整匹配10，3输入00，自适应，确定4重新匹配一遍钥匙，5053匹配大众二代防盗（换防盗电脑）1打开点火开关ON2进发动机系统01，3读取故障码，清除故障码，（重复多次）4进防盗255读取故障码，清除故障码，（重复多次）6选择通道调整匹配107输入00，自适应8选择系统登陆，输入新的防盗电脑密码，登陆成功9重新匹配一遍钥匙5053调整里程表1进仪表172选择系统登陆，输入登陆码（13816）3输入通道号094输入新的里程数，保存十堰市利捷锁配。
数字仪表和相对应机械仪表校准方法
数字仪表校准方法：
1. 确认仪表的精度要求和校准标准，包括测量范围、准确度等。
2. 使用标准装置或已校准的仪表作为参考，将待校准的数字仪表连接上。
3. 对数字仪表进行静态校准，即在不进行任何输入或输出的情况下，调整仪表的合适位置或参考物，使其指示值与标准值一致。
4. 对数字仪表进行动态校准，即在不同输入或输出条件下，使用标准信号或物理量进行校准，确保仪表的输出与实际值一致。
5. 完成校准后，根据校准结果调整仪表的零点和量程。
6. 记录校准的数据、日期和校准人员信息，并签署校准报告。
相对应机械仪表校准方法：
1. 确认仪表的精度要求和校准标准，包括测量范围、准确度等。
2. 使用标准装置或已校准的仪表作为参考，将待校准的机械仪表连接上。
3. 对机械仪表进行零位校准，即将仪表的指针或刻度线调整到零位或参考物的位置。
4. 对机械仪表进行静态校准，即在不进行任何输入或输出的情况下，调整仪表的合适位置或参考物，使其指示值与标准值一致。
5. 对机械仪表进行动态校准，即在不同输入或输出条件下，使用标准信号或物理量进行校准，确保仪表的输出与实际值一致。
6. 完成校准后，根据校准结果调整仪表的零点和量程。
7. 记录校准的数据、日期和校准人员信息，并签署校准报告。
需要注意的是，校准方法可能因仪表的不同而有所不同，最好参考仪表的使用手册或生产商提供的校准指南进行操作。
此外，由于精度要求和校准标准的差异，有些数字仪表可能需要更加复杂的校准程序或使用专业设备来完成校准。
大众车系第三代防盗器系统更换组合仪表的匹配方法在第三代防盗系统中，防盗系统控制单元与组合仪表是一起的，测试此防盗系统，只能从仪表系统进入从防盗系统也可以进入但测试出来的是无用数据。
对于第三代防盗通常需要更换组合仪表，发动机控制单元，钥匙。
更换组合仪表后的匹配方法如下1 更换组合仪表，但没有更换发动机电控单元和钥匙（1）连接故障检测仪，接通点火开关。
（2）进入仪表系统。
（3）选择系统登录功能（4）输入新组合仪表密码（通常四位）（5）登录成功（6）选择通道调整匹配功能（7）进入50通道号（8）输入原车密码确认（9）屏幕显示学习值被成功保存，确定(10)直接启动车辆即可（不需要配钥匙）2 更换组合仪表和发动机电控单元（1）连接故障检测仪接通点火开关（2）进入仪表系统（3）选择系统登录功能（4）输入新组合仪表密码（通常四位）（5）登录成功（6）选择传送底盘号功能（7）输入17位底盘号（VIP码）（8）确认（9）重新进行钥匙匹配。
选择组合仪表—选择登录功能。
输入新的密码——登录成功—选择通道调整匹配功能—输入通道号21。
确认—输入将要匹配的钥匙数（包过插在点火锁上的钥匙最多8把）—按确定键。
仪表板上的警告灯熄灭点火锁上的钥匙匹配完成。
说明所有钥匙匹配完成时间最多不要超过30秒（从登录起开始算时间到匹配完钥匙为止，不计钥匙拔出和插入时间间隔）否则故障灯以2Hz的频率闪烁。
这时从新匹配直至完成。
3更换二手组合仪表。
但不换发动机电控单元和钥匙（1）连接故障检测仪，接通点火开关。
（2）进入仪表系统（3）选择系统登录功能（4）输入二手组合仪表密码（通常四位）（5）登录成功（6）选择通道调整匹配功能（7）进入50通道号（8）输入原车密码确认（9）屏幕显示学习值被成功保存，确定直接启动车辆即可（不需要配钥匙）。
组合仪表速比和齿数调试方法组合仪表速比和齿数调试方法如下：1、上电之前将清零杆按下，在不松开清零杆的情况下上电，上电后继续保持清零杆按下直至液晶屏上显示出如“525 ”。
此时已经进入到调试状态，即可将清零杆松开。
0 0 0 1 2 0上一行的“525”表示里程表速比，下一行的“120”表示转速表对应的发动机飞轮齿数，进入调试状态后525中的百位“5”以1 HZ/秒的频率闪烁。
·02、数据位切换：将清零杆进行逆时针旋转则是将闪烁位从百位到个位循环切换。
例如在刚进入调试状态时百位“5”闪烁，此时将清零杆逆时针旋转一次后，则此时闪烁位应该是十位的“2”，再旋转一次则换为个位“5”闪烁。
如果此时继续逆时针旋转清零杆一次，那么闪烁位将跳到下一行，即转速表齿数的百位“1上”，此时将清零杆逆时针旋转一次后，则闪烁位跳到转速齿数的十位“2”上，继续逆时针旋转清零杆一次，则闪烁位跳到转速齿数的各位“0”上，如果此时继续逆时针旋转清零杆，则闪烁位回跳到里程速比的百位“5”上。
3、数据位调整：将清零杆顺时针旋转一次是将闪烁位的数据由当前数据加“1”，并且这个数据位在0~9数字中循环。
例如：在刚进入速比调试状态时候是百位的“5”在闪烁，此时顺时针旋转次清零杆一次，则百位的“5”变为“6”，如果继续顺时针旋转清零杆则百位的数据“6”会进行如下的循环变化：“6”- “7”-“8”-“9”-“0”-“1”-“2”-“3”-“4”-“5”-“6”-。
如果现在更改完百位想进入到十位,则只需要逆时针旋转一次清零杆即可。
十位、个位的更改方式和百位相同，故不做详细说明。
4、当将速比和转速表齿数完全更改完成后，只需将清零杆向下按一次就完成了确认动作，此时速比和转速表齿数就更改完成。
注意：1、在更改速比和齿数的过程中切勿将清零杆向下按下，假如按下则将保存当时状态且退出调试状态。
2、可以更改速比和齿数的条件：（1）、累计里程数不能超过300公里。
仪表的所有匹配方法大众车系的奥迪、帕萨特、宝来、高尔夫，自2001年以后的大部分车辆已装备第三代防盗器，本文用简练文字介绍，供维修中快速查询参考。
诊断仪V．A．G1551／2或VAS5051／2的第1层——模式，第2层——地址码，第3层——功能码，第4层——单个功能，第5层——数据。
例如：1-17-08-001-四个数据区。
1、第三代防盗器特点①发动机控制单元是防盗器的一部分，发动机控制单元与仪表控制单元必须录入底盘号(车辆17位身份证)；②防盗器控制单元与仪表控制单元为一体，共用地址码“17”；③防盗系统由CAN线进行数据传递；④由第二代的钥匙与防盗器的固定码必须一致，改为固定码+SKC(计算公式)码必须一致；⑤由第二代的防盗器与发动机控制单元的跳码必须一致，改为跳码+SKC(计算公式)码必须一致；⑥更换仪表盘后本车防盗密码不改变；⑦更换发动机控制单元，须进入发动机控制单元登录防盗密码，拷贝底盘号完成自适应；⑧防盗密码在售车时不交给用户，须向生产厂查询；2003年以前生产的车大部分为4位，2004年以后生产的车大部分为7位，后者因每日一变必须当日查询。
2、组合仪表分类初级配：置带有发动机转速表、数字时钟。
中级配置：带有发动机转速表、多功能显示器。
高级配置：带有发动机转速表、多功能显示器、导航系统。
3、仪表盘内安装两个控制单元J285——仪表控制单元+防盗器控制单元。
发动机控制单元用W线与防盗器控制单元通讯；再经过J285用K线与诊断仪通讯。
J533——数据总线控制单元，维修手册中称：数据总线自诊断接口。
J533用一套CAN-high线、CAN-low线与动力总线系统内各电脑通讯，该系统以500kb／s速率传递数据。
用一套CAN-high线、CAN-low线与舒适系统和电动座椅控制单元通讯，该系统以62.5kb ／s速率传递数据。
4、更换仪表盘注意事项按照原仪表盘的零件号购置新仪表盘，向制造公司提供本车底盘号、原防盗器生产编号查询本车防盗密码，阅读原仪表盘的控制单元编码，询问本车自上次保养后已行驶里程、已行驶天数等数据，按本文后面方法进行自适应。
5、传感器安装位置与仪表盘连接的各传感器如图1所示。
燃油表传感器安装在燃油箱内，环境温度传感器安装在前保险杠左侧护栅内，车速传感器安装在变速箱左传动轴的法兰旁，冷却液温度传感器安装在冷却液管，机油位／机油温度传感器安装在发动机油底壳内。
图1二、仪表控制单元自适应查询控制单元版本：1-17-01；查询故障存储：1-17-02，共有16个故障码，包括8个总线故障码；执行元件诊断1-17-03；清除故障存储：1—17-05；结束退出：1-17-06；控制单元：编码1-17-07；阅读数据块：1-17-08，有4个仪表系统实时数据组、4个总线系统实时数据组；自适应：1-17-10；登录密码：1-17-11。
保养提示复位：1-17-10-02-×××××(输入00000即可复位)，每次更换机油保养或定里程保养之后，需进行此项工作。
也可手动复位：关闭点火开关，按住车速表旁边的按钮不松手，打开点火开关待显示屏出现“service OIL”，松开按钮；再将发动机转速表旁边的按钮向右拧，待显示屏出现“一一”，关闭点火开关复位即完成。
更换仪表盘后录入本车已行驶里程：1-17-10-09-×××××(录入里程，最后一位是10km)。
新仪表盘里程超过100km将不能录入，录入里程数必须大于100km，只允许录入一次，必须小心不能录错。
更换仪表盘后设置保养周期，对于保养周期可变的仪表才能做以下设定：1-17—10-10-×××××(OIL，每15000km换机油保养，最后一位是1000km，应输入00015)；1-17-10-1l—×××××(INSP，每30000km定里程保养，最后一位是1000km，应输入00030)；1-17-10-12-×××××(INSP，每2年定天数保养，注意最后一位是10天，应输入00073)。
燃油表调整：1-17-10-30，燃油箱只加入9L汽油，观察燃油表指针应位于燃油表左侧三条红线的中间一条，如不正确可在120-136之间进行选择，直到表针位于中间红线。
多功能显示器语种设置1-17-10-04-×××××(德语：输入00001，英语：输入00002，等等)。
还需输入：1—17-10-43-×××××(距下次保养的里程)；1-17-10-44-×××××(距下次保养的时间)；1—17-10-45-×××××(机油质量：保养周期不可变仪表盘输入00001，保养周期可变仪表盘输入00002)；1-17-10-40-×××××(自上次保养后已行驶的里程)；1-17-10-41-×××××(自上次保养后已经过的天数)；1-17-10-46-×××××(汽油机控制单元计算的燃油消耗量，L／缸)；1-17-10-47-×××××(柴油机控制单元计算的排放微粒物)；1-17-10-48-×××××(柴油机控制单元计算的机油质量)。
三、数据总线控制单位自适应控制单元编码1-19-07-×××××。
编码规则：ABS(带CAN总线的)定为00002，安全气囊定为00004，如果都装备，编码则是00002+00004=00006。
阅读数据块：1-19-08，有4个总线实时数据组。
四、防盗器控制单元自适应查询控制单元版本：1-17-01。
查询故障存储：1-17-02，故障码01128-防盗器读识线圈故障，01176-转发器信号太弱或未作钥匙匹配，01177-更换发动机控制单元后未进行防盗控制单元与其自适应，01179-转发器存储密码错误，01312-CAN总线故障，65535-仪表控制单元损坏。
清除故障存储：1-17-05；结束退出：1-17-06，读数据块：1-17-08；自适应：1-17-10；登录密码：1-17-11。
匹配钥匙：1-17-11-×××××(输入本车防盗密码)-10-21(匹配钥匙)—×××××(输入需配钥匙数量)—防盗器警告灯点亮2s后熄灭，拔出钥匙再插入另一把，待灯熄灭后拔出钥匙，在60s内必须匹配完成所有钥匙。
更换(新)组合仪表自适应：1-17-11—×××××(输入新仪表防盗密码)—10-50(给新仪表拷贝本车底盘号)—×××××(输入本车防盗密码)—关闭点火开关，60s内再打开；然后匹配钥匙，方法同上。
更换(其它车用过的旧)组合仪表自适应：1-17-×××××(输入旧仪表防盗密码)-10-50(给用过的旧仪表拷贝本车底盘号)—×××××(输入本车防盗密码)—关闭点火开关，60s内再打开；然后匹配钥匙，方法同上。
更换(新)发动机控制单元自适应：1-01-10-50(对新发动机控制单元拷贝本车底盘号)—×××××(输入本车防盗密码)一关闭点火开关，60s内再打开点火开关，2min内不得启动发动机。
更换(其它车用过的旧)发动机控制单元自适应：1-01-11—×××××(输入旧发动机控制单元防盗密码)—10-50(对旧发动机控制单元拷贝本车底盘号)—×××××(输入本车防盗密码)—关闭点火开关，60s内再打开点火开关，2min内不得启动发动机。
同时更换(新)组合仪表、(新)发动机控制单元自适应：所有旧钥匙均不能使用，首先向一汽—大众公司提供钥匙牌，定制钥匙。
1-17-15-××××××××××××××××× (输入本车17位底盘号)。
1-01-10-50(对新发动机控制单元拷贝本车底盘号)—×××××(输入本车防盗密码)1-17-11，匹配钥匙，方法同上1-01-04-060(节气门电位计基本调整)1-01-04-074(EGR阀电位计基本调整)奥迪A8仪表如何匹配做仪表的燃油消耗显示匹配奥迪仪表如何匹配做仪表的燃油消耗显示匹配：1、进入仪表系统（地址码：17），选择“自适应”（匹配）功能；2、输入通道号“03”，按仪器指示的按钮，直到屏幕显示：通道03匹配100输入匹配值XXXXX注：只能通过直接输入来校正燃油消耗显示值！！4、通过仪器的键盘来输入校正值，前面几位加“0”，匹配值只能在85%－－－115%之间，输入步长为5%；例如：希望输入值：90%，键盘输入“00090”并确认；5、按屏幕指示按键确认输入，直到屏幕提示“是否存储新值？”，然后按确认！6、如果仪器显示“可能未知或当前不能执行”，那就得重新做一遍.仪表板编码为5位：AABCD，AA、B、C、D的编码说明如下。
AA 按二进制位编码(Bit)，对应的位值为1时表示对应的功能激活，为0时表示对应的功能不激活或者无此传感器。
最右一位为Bit0，各Bit的编码含义如下：Bit 含义备注0 制动摩擦片磨损指示灯所有款都支持，缺省值为11 安全带报警指定所有款都支持，缺省值为02 玻璃清洗液液面报警只有豪华型支持，豪华型缺省值为1举例说明如下：1、仪表版编码为05xxx时，其中AA＝05，其二进制表示为0101，即Bit 0＝1，Bit 1＝0，Bit2＝1，根据上述说明可以知道该编码对应的含义是：激活了制动摩擦片报警未激活安全带报警指示灯激活了玻璃清洗液液面报警2、仪表板编码为07xxx时，其中AA＝07，其二进制表示为0111，即Bit0＝1，Bit1＝1，Bit2＝1，根据上述说明可知该编码对应的含义是：激活了制动摩擦片报警激活了安全带报警指示灯激活了玻璃清洗液液面报警B表示国别，取值范围1－9。
