仪表仪器的使用方法及相关注意事项一、经纬仪经纬仪使用方法：1 、角度测量的方法（1）经纬仪架在控制点上，用脚螺旋进行对中，再伸缩架腿调节圆水准气泡居中，然后调节脚螺旋使得水准管气泡也居中。

通过对中器观察是否对中，否则反复调平。

（2）望远镜调成盘左，对准左面的目标并制动，调节微倾和微动螺旋，使得十字丝瞄准目标，把配置度盘的按钮拔出，记下读数。

顺时针转动照准部，对准右面的目标并制动，读出右面的读数，记录读数。

（3）望远镜调成盘右，对准右面的目标并制动，调节调节微倾和微动螺旋，是的十字丝瞄准目标，把配置度盘的按钮拔出，记下读数。

逆时针转动照准部，对准左面的目标并制动，读出左边的读数，记录读数。

（4）两次测量角之差不能超过40秒，否则重测。

2、距离测量的方法：用前面的方法将经纬仪对中整平，对准尺子，读取上下丝，然后上下丝读数差乘以100。

经纬仪使用注意事项：⑴安置仪器后，必须有人守在仪器旁，以免发生意外。

⑵要养成轻手轻脚不乱碰仪器的习惯，保护仪器，亦可以增进测量结果的精度。

⑶仪器箱不可蹬坐。

⑷测量进行中不能用手扶三脚架，以免对仪器施力，从而影响测量结果的准确性。

⑸仪器各螺旋不要拧得太紧，以免滑扣或损坏仪器。

(6)转动仪器应先松开制动螺旋，不可未拧松制动螺旋，硬扳使其转动。

⑺使用微动螺旋时，不能将螺旋杆拧到极限，这样不但会使弹簧压入不能伸张，还会将螺旋压紧，难以扭回，失去微动作用，应拧到适中的位置即可。

迁站注意事项：⑴迁站前应先将脚螺旋恢复至适中高度，把经纬仪望远镜的镜面朝下竖直固定，各制动螺丝均略旋紧，以不能自转为宜，查点收好零件、用具记录表等，将垂球放入衣袋，将仪器斜抱胸前，稳步前进。

⑵迁距较远（迁站距离在500米以上时），仪器应装箱携带，通过机架密布、人多杂乱的工地，或陡险山地、攀登脚手架等处，均装箱迁站。

使用平板仪注意事项：⑴平板仪的图板必须保持整洁与平滑、绘图纸应用胶条，贴在图板上，不能用图钉，以免损坏图板。

十种常用电子仪器仪表的使用电子仪器仪表的使用一、万用电表YX—960型是一台设计新颖，外形美观，便于携带的中型万用电表，表中设有二极管和熔断丝双重保护装置，它具有测量直流电压、直流电流、交流电压、电阻值、音频电平、晶体管直流参数h FE、负载电流LI、负载电压LV等的功能。

1．主要技术指标（见表1）测量围灵敏度基本误差直流电压0~0.1V~2.5V~10V~50V~250V~1000V 20KΩ/V +2.5%直流电流0~50μA~2.5mA~25mA~o.25A~2.5A +2.5%交流电压0~10V~50V~250V~1000KV 9KΩ/V +5%电阻R?1~?10~?100~?1K~?10KR?1中心刻度为200Ω+2.5%电池测试（BATT） 1.5V9V +5%音频电平-10db~+22db~+36db~+50db~+62db0db~1mw600Ω穿透电流（I CEO）Ω?1 150mA Ω?10 15mAΩ?100 1.5mA Ω?1K 50μA +5%晶体管直流放大系数0~1000h FE R?10负载电流LI 0~50μA~15mA~150mA负载电压LV 0~3V2．面板图图1 YX—960型面板图YX —960型面板如图1所示。

其外观和部件名称如下：①指针②测量音频电平插口③标牌④量程转换开关⑤公共插口（-）⑥带镜面刻度盘⑦调节器调整归零⑧Ω调零旋钮⑨ h FE测试座⑩正插口（+）3．使用方法测量之前先调整表盖上的机械调零器，使指针指于“0”位上，测量时将红、黑测试笔分别插入“＋”“－”插孔，当测量音频电平时将红测试笔插入OUTPUT插孔。

（1）直流电流测量：当测量一个未知其大小的电流时，应将转换开关旋到直流档（DCmA）最大量程处，根据测出数值的大小，把转换开关旋到相应的档位上（表头指针指示一般应大于1/3满刻度）。

测量时，将测试笔与被测电路串联，红笔接在电路的正端，在第二条刻度线上读出测量值。

仪表仪器的使用方法及相关注意事项一、经纬仪经纬仪使用方法：1 、角度测量的方法（1）经纬仪架在控制点上，用脚螺旋进行对中，再伸缩架腿调节圆水准气泡居中，然后调节脚螺旋使得水准管气泡也居中。

通过对中器观察是否对中，否则反复调平。

（2）望远镜调成盘左，对准左面的目标并制动，调节微倾和微动螺旋，使得十字丝瞄准目标，把配置度盘的按钮拔出，记下读数。

顺时针转动照准部，对准右面的目标并制动，读出右面的读数，记录读数。

（3）望远镜调成盘右，对准右面的目标并制动，调节调节微倾和微动螺旋，是的十字丝瞄准目标，把配置度盘的按钮拔出，记下读数。

逆时针转动照准部，对准左面的目标并制动，读出左边的读数，记录读数。

（4）两次测量角之差不能超过40秒，否则重测。

2、距离测量的方法：用前面的方法将经纬仪对中整平，对准尺子，读取上下丝，然后上下丝读数差乘以100。

经纬仪使用注意事项：⑴安置仪器后，必须有人守在仪器旁，以免发生意外。

⑵要养成轻手轻脚不乱碰仪器的习惯，保护仪器，亦可以增进测量结果的精度。

⑶仪器箱不可蹬坐。

⑷测量进行中不能用手扶三脚架，以免对仪器施力，从而影响测量结果的准确性。

⑸仪器各螺旋不要拧得太紧，以免滑扣或损坏仪器。

(6)转动仪器应先松开制动螺旋，不可未拧松制动螺旋，硬扳使其转动。

⑺使用微动螺旋时，不能将螺旋杆拧到极限，这样不但会使弹簧压入不能伸张，还会将螺旋压紧，难以扭回，失去微动作用，应拧到适中的位置即可。

迁站注意事项：⑴迁站前应先将脚螺旋恢复至适中高度，把经纬仪望远镜的镜面朝下竖直固定，各制动螺丝均略旋紧，以不能自转为宜，查点收好零件、用具记录表等，将垂球放入衣袋，将仪器斜抱胸前，稳步前进。

⑵迁距较远（迁站距离在500米以上时），仪器应装箱携带，通过机架密布、人多杂乱的工地，或陡险山地、攀登脚手架等处，均装箱迁站。

使用平板仪注意事项：⑴平板仪的图板必须保持整洁与平滑、绘图纸应用胶条，贴在图板上，不能用图钉，以免损坏图板。

常用电工仪器仪表使用方法常用电工仪器仪表使用方法1. 万用表（Multimeter）1.1 介绍万用表是电工常用的测试仪器，可用于测量电流、电压和电阻。

它通常具有直流电（DC）和交流电（AC）测量功能，并且可以选择不同的量程以提供更高的精度。

1.2 使用方法1. 打开万用表，并确认电源已接通。

2. 确定要测量的物体的电压范围或电流范围，并将量程选择旋钮调整到适当的位置。

3. 使用测试笔将红色电缆连接到正极，黑色电缆连接到负极。

4. 将红色测试笔与待测物体的正极连接，并将黑色测试笔与负极连接。

5. 在液晶屏上观察读数，并记录测量结果。

6. 测量完毕后，关闭万用表，并将测试笔从待测物体上取下。

2. 环境检测仪（Environment Meter）2.1 介绍环境检测仪广泛应用于电气设备的安装和维护过程中，用于测量温度、湿度、气压和风速等环境参数，以确保电气设备的正常运行环境。

2.2 使用方法1. 打开环境检测仪，并确认电源已接通。

2. 根据需要选择要测量的环境参数，并将检测仪设置为相应的测量模式。

3. 将环境探头或传感器置于待测位置，确保探头与环境充分接触。

4. 等待一段时间，以确保测量结果稳定。

5. 在仪表上观察并记录测量结果。

6. 测量完毕后，关闭环境检测仪。

3. 电流钳形表（Clamp Meter）3.1 介绍电流钳形表是一种用于测量电流的便携式测试仪器。

它通过将夹头固定在待测导线周围，通过感应原理测量通过导线的电流。

3.2 使用方法1. 打开电流钳形表，并确认电源已接通。

2. 选择适当的电流量程，根据预计测量值设置量程选择旋钮。

3. 将电流钳形表的夹头完全打开，将要检测的导线放入夹头中，并将夹头完全闭合。

4. 在仪表上观察并记录测量结果。

5. 测量完毕后，将夹头从待测导线上取下。

4. 接地电阻测试仪（Ground Resistance Tester）4.1 介绍接地电阻测试仪是用于测量接地系统的电阻值的专用仪器。

试验用仪器仪表使用操作规程仪器仪表是科学研究、工程实验和生产过程中必不可少的工具。

正确的使用仪器仪表不仅可以提高工作效率，还可以确保结果的准确性和可靠性。

为了保证仪器仪表的正常工作和使用安全，需要制定相应的操作规程。

下面将以示波器和电压表为例，介绍仪器仪表的使用操作规程。

一、示波器的使用操作规程示波器是测量信号电压的重要仪器，广泛应用于电子电路的测试和故障排查。

正确使用示波器，不仅要能读取电压波形，还需要了解各种设置菜单和操作功能，下面是示波器的使用操作规程：1. 准备工作：a. 检查示波器是否正常工作，包括电源线是否插好，相关按钮是否松动等；b. 将示波器接地线与被测电路的接地端相连接，确保电路的安全和准确性。

2. 示波器的基本设置：a. 打开示波器的电源开关，并确认示波器的工作灯亮起；b. 首先设置示波器的下拉菜单，选择连接电缆的通道，确保读取正确的信号；c. 调整示波器的水平控制旋钮，使信号波形居中显示在屏幕上。

3. 示波器的测量操作：a. 使用示波器探头，将探头的接地端连接到电路的接地点，将探头的测量端连接到被测电路的信号点；b. 通过示波器的垂直控制旋钮，调整波形的高度，使其适合屏幕显示；c. 通过示波器的水平控制旋钮，调整波形的位置和时间，以便观察所需的信号变化。

4. 示波器的功能设置：a. 切换示波器的触发方式，可选择边缘触发、脉冲宽度触发、视频触发等；b. 调整示波器的触发电平，确保示波器能够稳定地捕捉到所需的信号；c. 设置示波器的触发源，可选择外部触发、内部触发或者某个通道作为触发源；5. 示波器的保存和导出：a. 将所测得的数据保存到示波器的内存中，或者通过示波器的USB接口导出到计算机中；b. 使用示波器自带的软件或其他数据处理软件，对数据进行分析和处理。

二、电压表的使用操作规程电压表是测量电压大小的常用仪器，用于测量电极、电路和电源等各种电压情况。

为了准确测量电压并确保使用安全，下面是电压表的使用操作规程：1. 准备工作：a. 检查电压表是否正常工作，包括电池电量是否充足，探头是否完好等；b. 将电压表调整到正确的量程范围，以适应被测电压的大小。

常用电工仪器仪表使用方法常用电工仪器仪表使用方法1·万用表的使用方法：●将选择旋钮拨至相应的测量范围。

●将测试探头与被测电路的正负极连接。

●读取显示屏上的测量数值，确保电压、电流或电阻在正常范围内。

2·示波器的使用方法：●将示波器与被测电路连接，通常需要使用探头将示波器的输入与电路相连。

●调整示波器的水平和垂直控制旋钮，确保波形图在显示屏上清晰可见。

●分析波形图的振幅、频率、相位差等参数，以了解电路的工作状态。

3·频率计的使用方法：●将频率计与被测电路连接，一般需要将频率计的输入与电路相连。

●调整频率计的设置参数，如测量范围、触发方式等。

●读取频率计上的显示数值，即可得到被测电路的频率信息。

4·电能表的使用方法：●将电能表与电路连接，通常需要将电能表的输入与电路的相位和电源接线相连。

●设置相应的电能表参数，如电流倍数、电压倍数等。

●根据电能表上的显示屏读取电能的消耗，可用于计量电路的能耗。

5·绝缘电阻测试仪的使用方法：●连接被测电路的绝缘电阻测试仪，确保电路与测试仪之间的电气隔离。

●设置绝缘电阻测试仪的参数，如测试电压、测试时间等。

●根据测试仪上的显示屏读取电路的绝缘电阻数值，以评估电路的绝缘性能。

6·热像仪的使用方法：●针对需要测量的热点，将热像仪对准该区域，保持适当的距离。

●确保热像仪的镜头干净，以获取清晰的热图。

●根据热像仪上的显示屏，观察和分析热点的温度分布，以检测电路的异常情况。

7·电容测试仪的使用方法：●连接电容测试仪与被测电容器的正负极。

●设置电容测试仪的参数，如测量范围、测试电压等。

●根据测试仪上的显示屏读取电容器的电容数值，并判断是否符合要求。

附件：本文档不包含附件。

法律名词及注释：无。

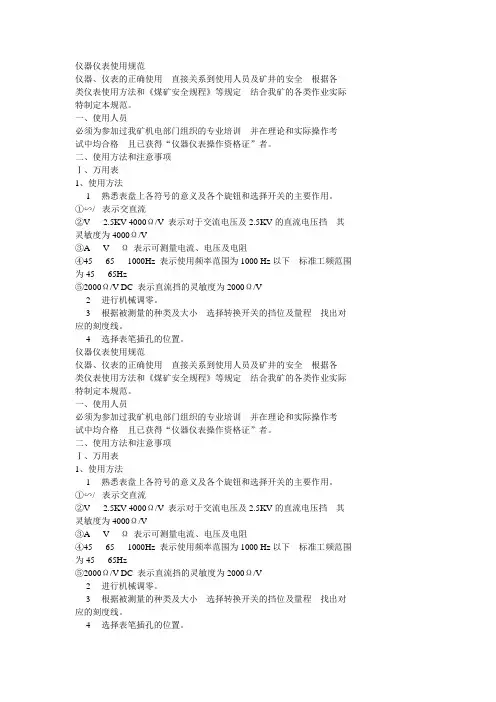

仪器仪表使用规范仪器、仪表的正确使用 直接关系到使用人员及矿井的安全 根据各类仪表使用方法和《煤矿安全规程》等规定 结合我矿的各类作业实际 特制定本规范。

一、使用人员必须为参加过我矿机电部门组织的专业培训 并在理论和实际操作考试中均合格 且已获得“仪器仪表操作资格证”者。

二、使用方法和注意事项Ⅰ、万用表1、使用方法1 熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

①∽/- 表示交直流②V 2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡 其灵敏度为4000Ω/V③A V Ω表示可测量电流、电压及电阻④45 65 1000Hz 表示使用频率范围为1000 Hz以下 标准工频范围为45 65Hz⑤2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V2 进行机械调零。

3 根据被测量的种类及大小 选择转换开关的挡位及量程 找出对应的刻度线。

4 选择表笔插孔的位置。

仪器仪表使用规范仪器、仪表的正确使用 直接关系到使用人员及矿井的安全 根据各类仪表使用方法和《煤矿安全规程》等规定 结合我矿的各类作业实际 特制定本规范。

一、使用人员必须为参加过我矿机电部门组织的专业培训 并在理论和实际操作考试中均合格 且已获得“仪器仪表操作资格证”者。

二、使用方法和注意事项Ⅰ、万用表1、使用方法1 熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

①∽/- 表示交直流②V 2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡 其灵敏度为4000Ω/V③A V Ω表示可测量电流、电压及电阻④45 65 1000Hz 表示使用频率范围为1000 Hz以下 标准工频范围为45 65Hz⑤2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V2 进行机械调零。

3 根据被测量的种类及大小 选择转换开关的挡位及量程 找出对应的刻度线。

4 选择表笔插孔的位置。

5 测量电压 测量电压 或电流 时要选择好量程 如果用小量程去测量大电压 则会有烧表的危险 如果用大量程去测量小电压 那么指针偏转太小 无法读数。

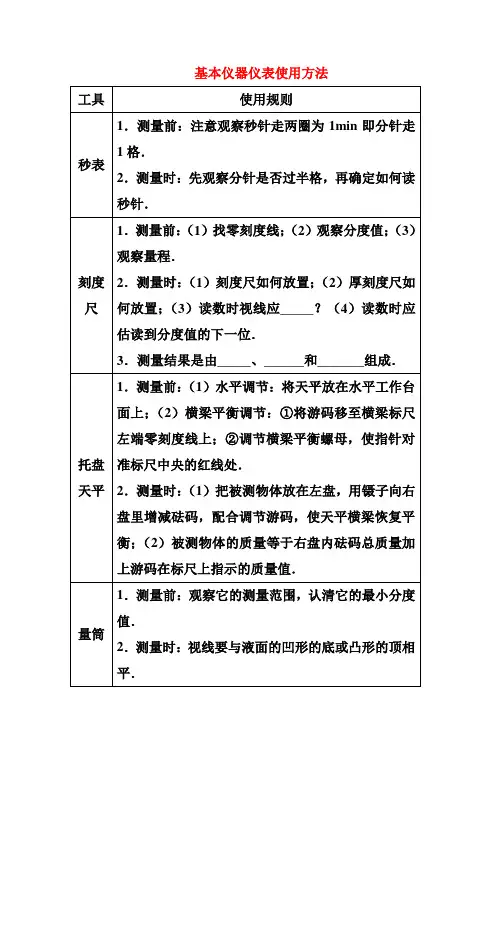

基本仪器仪表使用方法【案例1】(1)用天平测物体质量：①调节天平平衡时，将天平放在 上，再将移至标尺左端的零刻线处，发现天平指针静止时如图1甲所示，此时应将平衡螺母向 （选填“左”或“右”）调节，使天平平衡.②图1乙中被测物体的质量是 g.图2甲图 4图3(2)萍萍家本月应交电费42元，本月末抄表时的示数是 ，若电价为0.6元/度，请你把萍萍家上月末电能表的示数填入图2的空格中.从表盘上你还能获得的信息有:①__________________________；②______________________________.【诠释】基本仪器仪表的使用，是中考实验考查的重点。

基本仪器仪表的使用是实验能力的重要组成部分，每年都会在这九种仪器仪表中选择2-3件进行考查。

【答案】(1)① 水平台 游码 左 ②27.8(2)01886①额定电压是220V ②每消耗1kW·h 的电能，铝盘转动1250转。

【案例2】亲爱的同学：您会使用下面的基本实验仪器吗？（1）为了测量物体的质量，小菲同学从实验室取来一架天平和一盒标准砝码，如图3所示，实验前她突发奇想：天平准确吗？请你帮助她设计验证天平是否准确的实验方案：步骤一：将天平放在 ；步骤二： ；步骤三： ，观6 0 2 5 8察天平是否继续保持平衡，确认天平是否准确.（2）小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为0.3A ，请你在如图4所示电流表的示意图中，用笔画线标出此时电流表的量程和指针所指的位置.【诠释】 该题的第一小题是考查学生质疑的能力，对老师所提供的器材产生质疑，是否准确，这是一种能力的培养，从这个道试题的试卷分析看，同学们大都知道天平的使用步骤，这个步骤是死记硬背的，换种方式很多同学就不会了，实质上这道试题还是考查天平的使用步骤。

【答案】1）步骤一：水平桌面上；步骤二：将游码移至0刻度，调节平衡螺母使天平平衡； 步骤三：取出两只相同的砝码，分别放在天平的左右两托盘中.（2）如图5所示.直接测量型实验案例案例一：会使用温度计测量温度1.温度计的工作原理；2.在测量前：（1）先估计被测物体温度，再选择适当量程的温度计；（2）认清温度计的分度值； 3.测量时：（1）温度计的玻璃泡要与被测物体充分接触，图5正确 错误 测量 读数正确 错误 图4-7-1不能碰到容器底或容器壁；（2）待示数稳定后再读数；（3）读数时，温度计不能离开被测物体，视线要与温度计中的液面齐平。

仪器仪表使用方法
不同的仪器仪表使用方法可大不一样呢。

就拿万用表来说吧。

先把万用表拿出来，看清楚它的各个接口和功能按键。

测电压的时候，要把红表笔插到对应的电压测量接口，黑表笔插到公共接口，这就像给士兵安排好各自的岗位一样。

注意别插错接口了，插错的话那测量结果肯定是乱七八糟的，多让人头疼呀。

然后把万用表的档位调到电压档，根据是直流还是交流电压选对相应的小档位，这就像在岔路口选对正确的道路一样重要。

在使用过程中的安全性方面，千万要小心别触电了。

使用前检查表笔的线有没有破损，要是有破损还继续用，那不是在冒险吗？这多危险呀。

稳定性的话，测量的时候手要拿稳万用表，要是手抖得像筛糠一样，那测量的数据能准吗？
万用表的应用场景超级多。

在家里检查电器是不是正常工作的时候就可以用到，多方便呀。

对于电工来说，这就像他们的得力助手一样，缺了它可不行。

优势就是它能测量多种电学量，一个小小的万用表就像一个多功能的小超人。

我有个朋友，他家里的电灯突然不亮了。

他拿出万用表，按照正确的
方法一测，发现是电压不稳定的问题。

然后他就去找物业解决了这个问题。

要是没有万用表，他可能还在那像个没头的苍蝇一样乱猜问题呢。

仪器仪表使用虽然有些小细节要注意，但只要掌握好方法，就像打开了一扇方便之门，能给我们带来好多便利呢。

第一章 常用仪器仪表使用方法第一节 概 述在进行继电保护实验之前，有必要了解相关仪器仪表的性能和使用方法，避免在实验中因不规范的操作而造成仪器、仪表的损坏，这对养成良好的实验操作习惯将有很大帮助。

在仪器、仪表的使用过程中，要掌握以下一些常识：(1)检查供电电压与仪器的工作电压是否相符。

检查仪器的电源电压变换装置是否安插或板置在相应电压值的部位。

目前国产仪器电源电压大多采用交流220V(进口仪器使用的电源电压常有110V、127V、220V三种)。

对有些仪器的保险丝插塞兼作电源的变换装置，应注意其位置不能插错，当电源电压不符时，会烧断保险丝，严重时会损坏仪器的内部器件，造成重大损失。

(2)仪器在开机通电前，应检查仪器面板上的各种开关、旋钮、度盘、插座等是否完好。

对面板上的“增益”、“输出”、“辉度”、“调制”等控制旋钮应旋置于最小位置，防止仪器通电后可能出现的冲击现象，而造成某些损伤或失常。

在被测量值未能估计的情况下，应将仪2S的“衰减”或“量程”放在较大部位，以免仪器过载受损。

(3)有“高压”、“低压”开关的仪器接通电源前要格外注意“高压”、“低压”开关是否都在“断开”的部位，然后先接通，“低压”开关，待仪器预热5～10min后，再接通“高压”开关。

否则会损坏仪器整流器件。

对于只有单一电源开关的仪器，也需要预热数分钟，等待电路工作稳定后再行使用。

(4)仪器接通电源后，如发现有异常现象，如嗡嗡声、噼啪声、煳味、冒烟等，应立即切断电源，在未查明故障原因时，不能再行通电，以免故障扩大。

通电后如果保险丝烧断，应切断电源查明原因，并调换相同容量保险丝管再行通电，以免仪器过载损坏。

(5)对于布通风设备的电子仪器，开机通电后应注意仪器内部的电风扇是否运转正常，若发现电风扇有碰触声或旋转缓慢，甚至不转动，应立即切断电源进行检修。

(6)使用仪器时，应注意仪器外壳接地，特别在多台仪器联用时，宜用金属编织线作为多台仪器接地连线，避免杂散电磁场的干扰。

常用仪器仪表的使用一、指针万用表万用表是比较精密的仪器，如果使用不当，不仅造成测量不准确且极易损坏。

但是，只要我们掌握万用表的使用方法和注意事项，谨慎从事，那么万用表就能经久耐用。

使用万用表是应注意如下事项：1、测量电流与电压不能旋错档位。

如果误将电阻档或电流档去测电压，就极易烧坏电表。

万用表不用时，最好将档位旋至交流电压最高档，避免因使用不当而损坏。

2、测量直流电压和直流电流时，注意“+”“-”极性，不要接错。

如发现指针开反转，既应立即调换表棒，以免损坏指针及表头。

3、如果不知道被测电压或电流的大小，应先用最高档，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。

所选用的档位愈靠近被测值，测量的数值就愈准确。

4、测量电阻时，不要用手触及元件的裸体的两端（或两支表棒的金属部分），以免人体电阻与被测电阻并联，使测量结果不准确。

5、测量电阻时，如将两支表棒短接，调“零欧姆”旋钮至最大，指针仍然达不到0点，这种现象通常是由于表内电池电压不足造成的，应换上新电池方能准确测量。

6、万用表不用时，不要旋在电阻档，因为内有电池，如不小心易使两根表棒相碰短路，不仅耗费电池，严重时甚至会损坏表头。

二、数字万用表数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、电感、频率、电池、二极管、三极管hFE 及连续性测试，并具有自动断电功能，整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是实验室、工厂、学校及电子爱好者的必备首选。

(一)操作前注意事项（1)将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，“”或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行。

(2)测试表笔插孔旁边的△!符号，表示输入电压或电流不应超过标示值，这是为保护内部线路免受损伤。

(3)测试前，功能开关应放置于所需量程上。

（二）电压测量注意事项(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。
