电子仪器仪表的使用讲解

实验五常用电子仪器仪表的使用1、示波器测量前的调节与准备。

模拟示波器一般在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。

数字示波器在测量之前要调出两条扫描线还是比较简单的，只要按一下“AUTOSET”按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。

2、机内标准信号测量将机内的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。

用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV，S/DIV）”方式计算相应电压或时间；第三种方法是用游标来测量。

如果是模拟示波器，只用第二种方法即可。

实验技巧：1）用“格数×倍率（V/DIV，S/DIV）”方式测量信号高、低电平时的步骤：输入信号从某个通道输入后，首先将该通道的耦合方式拨到GND位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V电压的位置，调节上下位移旋钮使基线固定于某个标尺上，记住该位置。

然后将耦合方式调节到DC耦合，屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值。

注意耦合方式由GND调至DC后，上下位移旋钮不可再调。

2）用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。

3）探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节CH1、CH2电压灵敏度旋钮，根据被测信号频率大小调节扫描速率等等。

但如果出现的仍然是扫描线，最常见的是示波器的探头和连接电缆损坏，此时应首先检查探头。

探头故障绝大部分出现在学生使用中操作不当造成地线接触不良或断开。

十种常用电子仪器仪表的使用电子仪器仪表的使用一、万用电表YX—960型是一台设计新颖，外形美观，便于携带的中型万用电表，表中设有二极管和熔断丝双重保护装置，它具有测量直流电压、直流电流、交流电压、电阻值、音频电平、晶体管直流参数h FE、负载电流LI、负载电压LV等的功能。

1．主要技术指标（见表1）测量围灵敏度基本误差直流电压0~0.1V~2.5V~10V~50V~250V~1000V 20KΩ/V +2.5%直流电流0~50μA~2.5mA~25mA~o.25A~2.5A +2.5%交流电压0~10V~50V~250V~1000KV 9KΩ/V +5%电阻R?1~?10~?100~?1K~?10KR?1中心刻度为200Ω+2.5%电池测试（BATT） 1.5V9V +5%音频电平-10db~+22db~+36db~+50db~+62db0db~1mw600Ω穿透电流（I CEO）Ω?1 150mA Ω?10 15mAΩ?100 1.5mA Ω?1K 50μA +5%晶体管直流放大系数0~1000h FE R?10负载电流LI 0~50μA~15mA~150mA负载电压LV 0~3V2．面板图图1 YX—960型面板图YX —960型面板如图1所示。

其外观和部件名称如下：①指针②测量音频电平插口③标牌④量程转换开关⑤公共插口（-）⑥带镜面刻度盘⑦调节器调整归零⑧Ω调零旋钮⑨ h FE测试座⑩正插口（+）3．使用方法测量之前先调整表盖上的机械调零器，使指针指于“0”位上，测量时将红、黑测试笔分别插入“＋”“－”插孔，当测量音频电平时将红测试笔插入OUTPUT插孔。

（1）直流电流测量：当测量一个未知其大小的电流时，应将转换开关旋到直流档（DCmA）最大量程处，根据测出数值的大小，把转换开关旋到相应的档位上（表头指针指示一般应大于1/3满刻度）。

测量时，将测试笔与被测电路串联，红笔接在电路的正端，在第二条刻度线上读出测量值。

常用电子仪器的使用电子仪器在我们的日常生活和工作中起着重要的作用。

它们帮助我们进行测量、控制和调试各种电子设备。

本文将介绍几种常用的电子仪器及其正确的使用方法。

一、数字万用表数字万用表是一种用于测量电流、电压和电阻的仪器。

正确使用数字万用表需要注意以下几点：1. 选择正确的量程：根据被测电压、电流或电阻的预估值，选择合适的量程。

如果选择过小的量程，测量结果可能会超出量程而导致错误。

2. 将红表笔连接到测量电压或电流的正极，将黑表笔连接到负极，确保正确的极性。

3. 读取测量值时，注意小数点的位置和单位。

如果测量结果带有单位，应将其附加在测量值后面。

二、示波器示波器用于检测和显示电信号的波形。

正确使用示波器需要遵循以下步骤：1. 连接被测电路：将电路的信号源连接到示波器的输入端口上。

2. 调节水平和垂直缩放：根据被测信号的幅度和频率，适当调整示波器的水平和垂直缩放，使得波形能够完整地显示在屏幕上。

3. 观察和分析波形：通过观察示波器屏幕上的波形，可以了解信号的形状、幅度、频率以及任何可能的干扰或失真。

三、信号发生器信号发生器可以产生不同频率和幅度的电信号。

正确使用信号发生器需要注意以下事项：1. 设置频率和幅度：根据需要，设置适当的频率和幅度。

确保选择的频率和幅度在被测电路的工作范围内。

2. 连接到被测电路：将信号发生器的输出端口连接到被测电路，确保连接正确并紧固。

3. 观察输出信号：通过示波器等其他仪器观察信号发生器产生的输出信号。

可以检查信号的频率、幅度和波形是否与预期一致。

四、频谱分析仪频谱分析仪用于将信号分解为不同频率的成分，并显示其幅度。

正确使用频谱分析仪需要遵循以下步骤：1. 连接信号源：将被测信号源连接到频谱分析仪的输入端口上。

2. 设置频谱范围：根据被测信号的频率范围，设置适当的频谱范围。

确保所设置的范围包含所需观察的频率成分。

3. 观察频谱分析结果：通过频谱分析仪的显示屏观察信号的频谱成分和其幅度。

常用电工仪器仪表使用方法常用电工仪器仪表使用方法1. 万用表（Multimeter）1.1 介绍万用表是电工常用的测试仪器，可用于测量电流、电压和电阻。

它通常具有直流电（DC）和交流电（AC）测量功能，并且可以选择不同的量程以提供更高的精度。

1.2 使用方法1. 打开万用表，并确认电源已接通。

2. 确定要测量的物体的电压范围或电流范围，并将量程选择旋钮调整到适当的位置。

3. 使用测试笔将红色电缆连接到正极，黑色电缆连接到负极。

4. 将红色测试笔与待测物体的正极连接，并将黑色测试笔与负极连接。

5. 在液晶屏上观察读数，并记录测量结果。

6. 测量完毕后，关闭万用表，并将测试笔从待测物体上取下。

2. 环境检测仪（Environment Meter）2.1 介绍环境检测仪广泛应用于电气设备的安装和维护过程中，用于测量温度、湿度、气压和风速等环境参数，以确保电气设备的正常运行环境。

2.2 使用方法1. 打开环境检测仪，并确认电源已接通。

2. 根据需要选择要测量的环境参数，并将检测仪设置为相应的测量模式。

3. 将环境探头或传感器置于待测位置，确保探头与环境充分接触。

4. 等待一段时间，以确保测量结果稳定。

5. 在仪表上观察并记录测量结果。

6. 测量完毕后，关闭环境检测仪。

3. 电流钳形表（Clamp Meter）3.1 介绍电流钳形表是一种用于测量电流的便携式测试仪器。

它通过将夹头固定在待测导线周围，通过感应原理测量通过导线的电流。

3.2 使用方法1. 打开电流钳形表，并确认电源已接通。

2. 选择适当的电流量程，根据预计测量值设置量程选择旋钮。

3. 将电流钳形表的夹头完全打开，将要检测的导线放入夹头中，并将夹头完全闭合。

4. 在仪表上观察并记录测量结果。

5. 测量完毕后，将夹头从待测导线上取下。

4. 接地电阻测试仪（Ground Resistance Tester）4.1 介绍接地电阻测试仪是用于测量接地系统的电阻值的专用仪器。

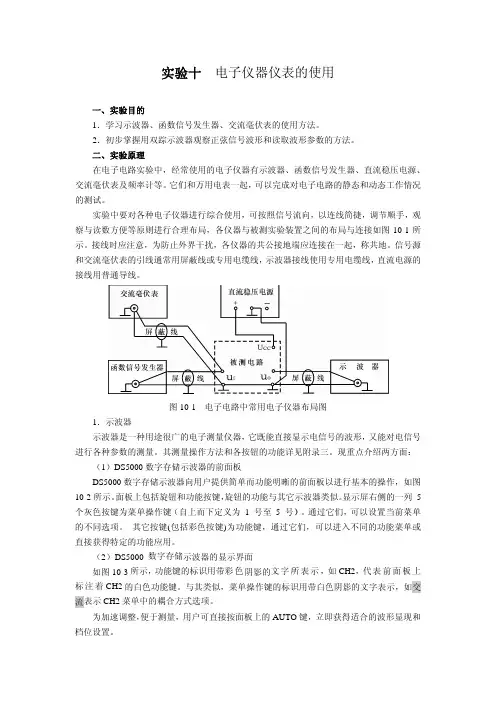

实验十 电子仪器仪表的使用一、实验目的1．学习示波器、函数信号发生器、交流毫伏表的使用方法。

2．初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实验原理在电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。

实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图10-1所示。

接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。

信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。

图10-1 电子电路中常用电子仪器布局图1．示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。

其测量操作方法和各按钮的功能详见附录三。

现重点介绍两方面：（1）DS5000数字存储示波器的前面板DS5000数字存储示波器向用户提供简单而功能明晰的前面板以进行基本的操作，如图10-2所示。

面板上包括旋钮和功能按键，旋钮的功能与其它示波器类似。

显示屏右侧的一列 5 个灰色按键为菜单操作键（自上而下定义为 1 号至 5 号））。

通过它们，可以设置当前菜单的不同选项。

其它按键(包括彩色按键)为功能键，通过它们，可以进入不同的功能菜单或直接获得特定的功能应用。

（2）DS5000 数字存储示波器的显示界面如图10-3所示，功能键的标识用带彩色阴影的文字所表示，如CH2，代表前面板上标注着CH2的白色功能键。

与其类似，菜单操作键的标识用带白色阴影的文字表示，如交流表示CH2菜单中的耦合方式选项。

为加速调整，便于测量，用户可直接按面板上的AUTO键，立即获得适合的波形显现和档位设置。

2．函数信号发生器TKDDS-1型全数字合成函数波形发生器面板上有10个功能键，12个数字键，2个左右方向键以及一个手轮。

常用电工仪器仪表使用方法常用电工仪器仪表使用方法：一、电压表的使用方法1.仪器介绍：电压表是一种用于测量电路电压的仪器，一般由表盘、指针、刻度、引线等组成。

2.仪器准备：插入合适的电压档位，如直流电压档位、交流电压档位。

3.测量直流电压：将电压表的红色引线与电路正极相连，黑色引线与电路负极相连，读取电压值。

4.测量交流电压：将电压表的红色引线与电路相位线相连，黑色引线与电路零线相连，读取电压值。

5.多压档位切换：根据需要选择合适的电压档位。

6.安全注意事项：使用前检查电压表是否损坏，注意电压表的额定电压范围，避免超过额定范围使用，避免电流过大以免烧毁电压表。

二、电流表的使用方法1.仪器介绍：电流表是一种用于测量电路电流的仪器，一般由表盘、指针、刻度、引线等组成。

2.仪器准备：插入合适的电流档位，如直流电流档位、交流电流档位。

3.测量直流电流：将电流表与电路串联，注意电路中的正负极性与电流表引线的连接，读取电流值。

4.测量交流电流：将电流表与电路串联，注意电流表引线的连接方式，读取电流值。

5.多流档位切换：根据需要选择合适的电流档位。

6.安全注意事项：使用前检查电流表是否损坏，注意电流表的额定电流范围，避免超过额定范围使用，避免电压过大以免烧毁电流表。

三、接地电阻测试仪的使用方法1.仪器介绍：接地电阻测试仪是一种用于测量接地电阻的仪器，通过该仪器可以判断接地是否良好。

2.仪器准备：插入合适的测试电极，连接测试电极与被测地面，打开仪器电源。

3.进行测试：选择测试模式，将测试电极插入地面，等待一段时间后读取测试结果。

4.结果分析：根据测试结果判断接地是否良好，并采取相应的措施改善接地效果。

5.安全注意事项：使用前检查仪器是否损坏，注意测试电极的连接方式，避免触电危险。

附件：本文档附带的附件为常用电工仪器仪表的图片及说明，以便更直观地了解仪器的外观和功能。

法律名词及注释：1.电压：电路中的电势差，在国内法律中也称为电压差，通常用符号U表示。

常用电工仪器仪表使用方法常用电工仪器仪表使用方法1·万用表的使用方法：●将选择旋钮拨至相应的测量范围。

●将测试探头与被测电路的正负极连接。

●读取显示屏上的测量数值，确保电压、电流或电阻在正常范围内。

2·示波器的使用方法：●将示波器与被测电路连接，通常需要使用探头将示波器的输入与电路相连。

●调整示波器的水平和垂直控制旋钮，确保波形图在显示屏上清晰可见。

●分析波形图的振幅、频率、相位差等参数，以了解电路的工作状态。

3·频率计的使用方法：●将频率计与被测电路连接，一般需要将频率计的输入与电路相连。

●调整频率计的设置参数，如测量范围、触发方式等。

●读取频率计上的显示数值，即可得到被测电路的频率信息。

4·电能表的使用方法：●将电能表与电路连接，通常需要将电能表的输入与电路的相位和电源接线相连。

●设置相应的电能表参数，如电流倍数、电压倍数等。

●根据电能表上的显示屏读取电能的消耗，可用于计量电路的能耗。

5·绝缘电阻测试仪的使用方法：●连接被测电路的绝缘电阻测试仪，确保电路与测试仪之间的电气隔离。

●设置绝缘电阻测试仪的参数，如测试电压、测试时间等。

●根据测试仪上的显示屏读取电路的绝缘电阻数值，以评估电路的绝缘性能。

6·热像仪的使用方法：●针对需要测量的热点，将热像仪对准该区域，保持适当的距离。

●确保热像仪的镜头干净，以获取清晰的热图。

●根据热像仪上的显示屏，观察和分析热点的温度分布，以检测电路的异常情况。

7·电容测试仪的使用方法：●连接电容测试仪与被测电容器的正负极。

●设置电容测试仪的参数，如测量范围、测试电压等。

●根据测试仪上的显示屏读取电容器的电容数值，并判断是否符合要求。

附件：本文档不包含附件。

法律名词及注释：无。

第3章 常用电子仪器仪表的使用3.1 数字万用表3.1.1数字万用表的结构和工作原理数字万用表主要由液晶显示屏、模拟（A ）/数字（D ）转换器、电子计数器、转换开关等组成。

其测量过程如图3-1-1。

被测模拟量先由A/D 转换器转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。

可见，数字万用表的核心部件是A/D 转换器。

目前，教学、科研领域使用的数字万用表大都以ICL7106、7107大规模集成电路为主芯片。

该芯片内部包含双斜积分A/D 转换器、显示锁存器、七段译码器、显示驱动器等。

双斜积分A/D 转换器的基本工作原理是在一个测量周期内用同一个积分器进行两次积分，将被测电压U X 转换成与其成正比的时间间隔，在此间隔内填充标准频率的时钟脉冲，用仪器记录的脉冲个数来反U X 的值。

3.1.2 VC98系列数字万用表操作面板简介VC98系列数字万用表具有321（1999）位自动极性显示功能。

该表以双斜积分A/D 转换器为核心，采用26mm 字高液晶（LCD ）显示屏，可用来测量交直流电压、电流，电阻，电容，二极管，三极管，通断测试，温度及频率等参数。

图3-1-2为其操作面板。

1.LCD 液晶显示屏：显示仪表测量的数值及单位。

2.POWER （电源）开关：用于开启、关闭万用表电源。

3.B/L （背光）开关：开启及关闭背光灯。

按下“B/L ”开关，背光灯亮，再次按下，背光取消。

4.旋钮开关：用于选择测量功能及量程。

5.C x （电容）测量插孔：用于放置被测电容。

6.20A 电流测量插孔：当被测电流大于200mA 而小于20A 时，应将红表笔插入此孔。

7.小于200mA 电流测量插孔：当被测电流小于200mA 时，应将红表笔插入此孔。

（公共地）：测量时插入黑表笔。

9.V （电压）/Ω（电阻）测量插孔：测量电压/电阻时插入红表笔。

10.刻度盘：共8个测量功能。

“Ω”为电阻测量功能，有7个量程档位；“DCV ”为直流电压测量功能，“ACV ”为交流电压测量功能，各有5个量程档位；“DCA ”为直流电流测量功12345图3-1-2 VC98系列数字万用表操作面板能，“ACA”为交流电流测量功能，各有6个量程档位；“F”为电容测量功能，有6个量程档位；“hFE”为三极管hFE值测量功能；似显示二极管的正向压降值，导通电阻＜70Ω时，内置蜂鸣器响。

电子行业电工电子仪器仪表使用介绍电工电子仪器仪表是在电子行业中广泛使用的一类工具，用于测试、测量、监测和控制电路、设备和系统的性能。

本文将介绍电工电子仪器仪表的使用方法、常见的类型和应用场景，并提供一些使用这些仪器的实用技巧。

1. 电工电子仪器仪表的分类电工电子仪器仪表可以根据其功能和用途划分为以下几类：1.1 多用途仪表多用途仪表是一种通用的测试和测量工具，可以用于测量电压、电流、电阻、频率等基本电气参数。

它们通常具有较高的准确性和灵敏度，适用于各种电子设备的测试和故障排除。

1.2 示波器示波器是一种用于显示波形和信号的仪器，可以帮助电子工程师分析和调试电路和系统。

它能够显示电压随时间的变化，可以观察振荡波形、脉冲波形等。

示波器的种类包括模拟示波器和数字示波器，数字示波器具有更高的采样率和存储能力。

1.3 频谱分析仪频谱分析仪用于分析信号的频谱特性，可以显示信号的频率、幅度和相位信息。

它在电子通信、无线电频谱监测和音频分析等领域有广泛的应用。

1.4 逻辑分析仪逻辑分析仪用于分析和调试数字电路的逻辑信号，可以捕获和显示复杂的数字信号波形，帮助工程师进行电路故障分析和逻辑分析。

1.5 电源供应器电源供应器用于为电子设备提供所需的电源电压和电流。

它们可以提供稳定的直流或交流电源输出，满足各种设备的电源需求。

2. 使用电工电子仪器仪表的步骤以下是使用电工电子仪器仪表的一般步骤：2.1 连接仪器首先，将仪器正确地连接到待测试的电路或设备。

确保连接线缆的质量良好，并注意正确的接线顺序。

2.2 配置仪器参数根据测试需求，配置仪器的参数。

例如，设置示波器的时间基准、触发模式、电压范围等。

2.3 测量和记录数据设置好仪器参数后，开始测量并记录数据。

根据需要，可以进行多次测量以获取准确的结果。

2.4 分析数据根据测得的数据，进行数据分析和解释。

使用仪器提供的功能和工具，可以对数据进行观察、比较、处理和绘图等操作。

电子仪器使用方法说明书使用方法说明书一、产品概述电子仪器是一种用于测量、监测和控制电流、电压、频率等电气信号的设备。

本使用方法说明书旨在向用户介绍电子仪器的安装、操作和维护，以确保用户正确、安全地使用该设备。

敬请仔细阅读本手册，并严格按照操作指南进行操作。

二、安装与调试1. 设备连接首先，将电子仪器与电源相连，确保稳定的电源供应。

然后，通过相关的连接线将仪器与待测对象连接起来，确保信号的正常传输。

请注意，在连接过程中，要确保所有插头与插孔正确对应，避免错误连接导致设备故障。

2. 硬件配置在电子仪器上，检查及设置硬件配置是非常重要的一步。

用户可根据实际需求，通过菜单界面或物理按键，进行硬件配置的调整。

如需更详细的硬件配置操作指南，请参阅产品附带的硬件配置手册。

3. 软件安装部分电子仪器可能需要安装特定的软件才能进行操作。

在安装软件之前，请确保您的计算机系统符合最低配置要求。

然后，根据软件安装指南，正确安装所需软件，并进行必要的设置。

4. 设备校准为了确保测量结果的准确性，定期对电子仪器进行校准是必要的。

用户可以参考校准手册或联系设备供应商，了解如何准确、有效地进行设备校准。

校准过程需要在规定的环境条件下进行，需要相应的标准仪器来进行对比校准。

三、操作说明1. 电源打开与关闭在正常使用前，请确保电子仪器的电源是关闭状态。

将电源插头插入电源插座，并打开电源开关。

在使用完毕后，先关闭设备上的电源开关，然后再拔掉电源插头。

2. 功能选择电子仪器通常具有多种功能，用户可根据具体需求，选择相应的功能来进行测量和控制。

操作方法一般是通过触摸屏、键盘或旋钮来实现。

3. 参数设置根据实际应用需求，用户可以对电子仪器的参数进行设置，以便适应不同的测量范围和精度要求。

具体操作方法及参数设置指南，请参阅设备操作手册。

4. 信号输入与输出在测量和控制过程中，用户需要连接待测对象与电子仪器，以进行信号的输入与输出。

对于输入信号，用户需将被测电路正确连接到仪器的输入端口；对于输出信号，用户需将仪器的输出端口与相应的控制装置或显示设备连接。

常用仪器仪表的使用一、实验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。

二、实验预习打印实验指导书，预习实验原理和实验内容。

三、实验设备与仪器数字万用表，直流稳压电源，双踪示波器，函数信号发生器。

四、实验原理1．各种实验仪器与实验电路之间的连接关系图1 实验仪器与实验电路之间的连接关系2．数字万用表的使用数字万用表用于测量直流和交流电压、电流、电阻等。

某些万用表还可以测量三极管、二极管、电容和频率等。

①型号栏；②液晶显示屏：显示测量数值；③发光二极管：通断检测报警；④档位开关：改变测量功能、量程及开关机；⑤20A电流测试正极插座；⑥200mA电流测试正极插座；⑦电容、温度、及公共负极插座；⑧电压、电阻及二极管正极插座；⑨三极管测试插座；⑩背光灯/自动关机开关。

3．用示波器测量交流信号波形的幅值、周期、频率双踪示波器可以同时测量和观察两路信号的波形，测量电路信号波形的幅值、周期等参数。

图2 DS1102D_E 示波器操作面板（1）交流信号波形的幅值测量：在图3中，如果“VOLTS/div ”为1V/div ，峰-峰之间高度为6div ，计算方法为：U=1V/div ×6div=6P P V -，如果探头为10 ：1，则实际幅值为U=60P P V -。

（2）交流信号波形的周期、频率测量：在图4中，在屏幕上一个周期为4div 。

如果“扫描时间”为1ms/div ，周期T=1ms/div ×4div=4ms 。

由此可得频率f=1/4ms=250Hz 。

图3 电压测量 图4 周期和频率测量4．信号发生器输出信号的调节函数信号发生器用于产生幅值和频率可调的交流信号（正弦波、方波、三角波）。

图5 DG1022函数信号发生器操作面板按下波形选择键可以选择输出相应信号波形（正弦波、方波、三角波等），液晶显示窗口将显示出相应波形符号。

按下“频率”键，配合调节旋钮和左右方向键可设置信号发生器输出频率范围内任意一种频率，液晶显示窗口将显示出相应频率值。

实验一电子仪器仪表的使用一、实验目的1、掌握各种仪器仪表的使用方法2、掌握数据测量，数据记录及误差分析的方法二、实验仪器与设备直流稳压电源、函数信号发生器、数字万用表、晶体管毫伏表、示波器、实验室子板、导线。

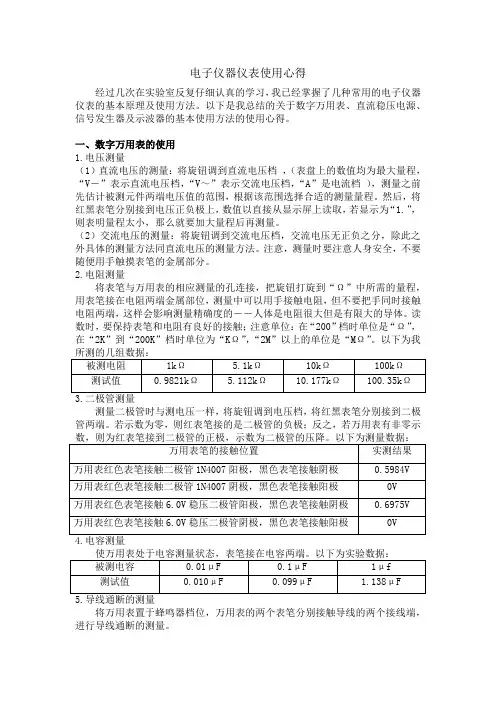

三、实验内容1、数字万用表使用练习（1）电阻的测量取出“集成运算放大器应用”子板，开启数字万用表，是万用表处于电阻测量状态，按表格要求进行测量，并将测试结果填入表格中。

（2）电容的测量使万用表处于电容测量状态，按表格要求进行测量，并将测试结果填入表格中。

使万用表处于二极管测量状态，按表格要求进行测量，并将测试结果填入表格中。

（4）导线通断的测量使万用表处于蜂鸣档位，万用表的两表笔分别接触导线的两个接线端，进行导线通断的测量。

导线的使用频率高，易折断。

做实验前，应先进行导线通断的测量，避免导线折断造成的实验故障。

2、直流稳压电源使用练习（1）单电源的调节利用数字万用表和直流稳压电源，调解输出±12V单路直流电压。

数字万用表测量结果：11.897V（2）±12V双电源的调节设置直流稳压电源的输出状态为“串联输出”，调节“V oltage”电压旋钮，旋至12V。

利用万用表测试直流稳压电源输出端的电压。

数字万用表测量结果：主路：12.000V；从路：12.000V。

（3）固定5V直流电压输出利用数字万用表测试直流稳压电源固定5V输出端，观察测试结果。

数字万用表测量结果：5.0471V[注] （1）、（2）两种电源接法通常使用在模拟电子技术试验中；固定5V直流电压输出在数字电子技术试验采用的5V供电中会用到。

3、示波器与函数信号发生器使用练习下面的实验内容基于AgilentDSO-X 2002A示波器/波形发生器一体机。

（1）观察示波器的校准信号。

启动示波器，观察屏幕右侧“通道”项中各通道的探头衰减常数比率是否为1.00:1（1:1），如果不是，则调整为1:1.将示波器各通道的红色夹子与示波器的“Demo2”端子相连，黑色夹子与示波器“”端相连。

电子精密仪器使用说明书一、引言电子精密仪器是一种高精度、高灵敏度的测量工具，广泛应用于科学研究、工程技术和实验室等领域。

为了能更好地使用电子精密仪器，本说明书将详细介绍其结构、操作方法和注意事项。

请在使用前仔细阅读本说明书，并按照要求正确操作仪器，以确保测试结果的准确性和设备的安全性。

二、仪器结构电子精密仪器主要由以下几个组成部分组成：1.显示屏幕：用于显示测量结果、参数设置和故障信息等。

2.操作按钮和旋钮：通过按钮和旋钮可以调整仪器的参数、选择测量模式和开始/停止测量。

3.测量探头：用于与待测物体接触，根据物理特性捕获相应的测量信号。

4.电源插口：用于连接电源适配器或者电池，为仪器供电。

5.数据接口：可以通过该接口将仪器连接到电脑或其他外部设备，以便进行数据传输和分析。

三、操作方法1.准备工作（1）确保仪器处于稳定的工作环境中，远离强磁场、高温、高湿度和腐蚀性气体等影响测量的因素。

（2）按照电源要求连接电源适配器或安装合适的电池，以确保仪器有足够的电力供应。

2.仪器开机与关机（1）将电源插头插入电源插口，并按下电源按钮。

（2）在使用完毕后，按下电源按钮，等待仪器自动关闭，然后拔出电源插头。

3.参数设置（1）根据使用需求，使用按钮或旋钮进行参数设置。

具体参数设置方式请参照仪器说明书。

4.测量操作（1）将测量探头与待测物体接触，并保持稳定。

（2）按下开始按钮或旋钮，仪器开始进行测量。

在测量过程中，确保待测物体无杂乱干扰，以保证结果的准确性。

（3）测量完成后，仪器将在显示屏上显示测量结果。

四、注意事项1.使用过程中请注意仪器的稳定性，避免碰撞和振动。

2.仪器应存放在通风、干燥的环境中，避免长时间暴露在潮湿或高温环境中。

3.使用前请仔细阅读仪器说明书，了解仪器的特点和使用方法。

4.操作过程中请遵守仪器的使用规范，禁止私自拆解和改装仪器。

5.请勿在未经授权的情况下随意更换仪器的探头或其他配件。

6.使用过程中，如发现任何异常情况，请停止使用并联系专业技术人员进行处理。

一． 电子仪器仪表使用（1）【实验目的】1. 学习正确使用数字万用表和直流稳压电源；2. 验证叠加原理及基尔霍夫定律；3. 加深对线性电路中参考方向和实际方向以及电压、电流正负的认识。

【相关知识要点】1. 叠加原理：在任一线性网络中，多个激励同时作用的总响应等于每个激励单独作用时引起的响应之和。

叠加定理是线性电路普遍适用的基本定理，它是线性电路的重要性质之一。

应用叠加定理可以把一个复杂电路分解成几个简单电路来研究，如图1.4.1所示，然后将这些简单电路的研究结果叠加，便可求得原来电路中的电流或电压。

原电路BBBE 1 单独作用图1.4.18 叠加原理AAAE 2 单独作用R 1R 1E 1E 1E 2I 1R 3R 3R 3R 2R 2I 2I 2’I 1’I 3I 3’I 1’’I ’’23I ’’R 1E 2R 2"I 'I I "I 'I I " I 'I I 333222111 +=+=+=图1.4.1 叠加定理示意图2. 基尔霍夫定律：基尔荷夫电流定律(KCL):对任一节点,在任一时刻,所有各支路电流的代数和恒等于零。

即:∑I ＝0 (若流入节点为正，则流出节点为负)基尔荷夫电压定律(KVL):沿任一绕行回路,在任一时刻,所有支路或元件电压的代数和恒等于零。

即:∑U ＝0 （若与绕行方向相同为正，则与绕行方向相反为负）【预习与思考】1. 掌握叠加原理、基尔霍夫定律等理论。

2. 计算图1.4.1中负载支路的电压U L 、电流I L ，将所得值记入表1.4.1中。

3. 叠加原理中，两个电源同时作用时在电路中所消耗的功率是否也等于两个电源单独作用时所消耗的功率之和？为什么？【注意事项】1. 在使用万用表测量时，注意电压、电流、欧姆等档次的选择，切忌用电流档测电压（即与被测元件并联）。

2. 一定要在电源断开的情况下，才能用万用表测电阻。

3. 在使用稳压电源时，只允许按下一个琴键按钮，切勿将几个选择按钮同时压下，使几组互相独立的电源并联在同一个电压表上，而将几个电源相互短路造成仪器的损坏。
