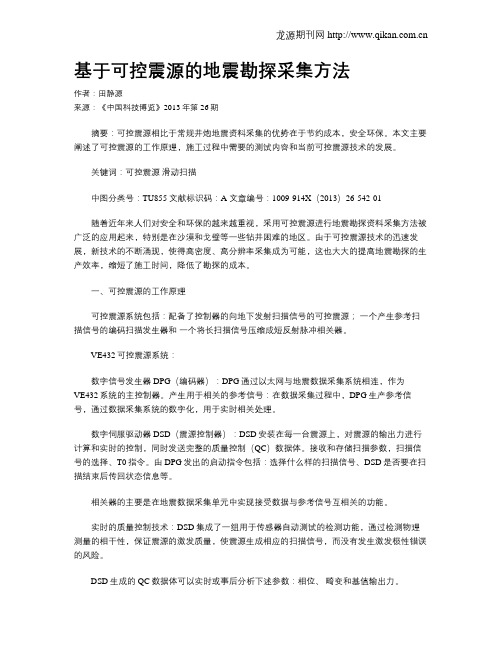

基于可控震源的地震勘探采集方法作者：田静源来源：《中国科技博览》2013年第26期摘要：可控震源相比于常规井炮地震资料采集的优势在于节约成本，安全环保。
本文主要阐述了可控震源的工作原理，施工过程中需要的测试内容和当前可控震源技术的发展。
关键词：可控震源滑动扫描中图分类号：TU855 文献标识码：A 文章编号：1009-914X（2013）26-542-01随着近年来人们对安全和环保的越来越重视，采用可控震源进行地震勘探资料采集方法被广泛的应用起来，特别是在沙漠和戈壁等一些钻井困难的地区。
由于可控震源技术的迅速发展，新技术的不断涌现，使得高密度、高分辨率采集成为可能，这也大大的提高地震勘探的生产效率，缩短了施工时间，降低了勘探的成本。
一、可控震源的工作原理可控震源系统包括：配备了控制器的向地下发射扫描信号的可控震源；一个产生参考扫描信号的编码扫描发生器和一个将长扫描信号压缩成短反射脉冲相关器。
VE432可控震源系统：数字信号发生器DPG（编码器）：DPG通过以太网与地震数据采集系统相连，作为VE432系统的主控制器。
产生用于相关的参考信号：在数据采集过程中，DPG生产参考信号，通过数据采集系统的数字化，用于实时相关处理。
数字伺服驱动器DSD（震源控制器）：DSD安装在每一台震源上，对震源的输出力进行计算和实时的控制，同时发送完整的质量控制（QC）数据体。
接收和存储扫描参数，扫描信号的选择、T0指令。
由DPG发出的启动指令包括：选择什么样的扫描信号、DSD是否要在扫描结束后传回状态信息等。
相关器的主要是在地震数据采集单元中实现接受数据与参考信号互相关的功能。
实时的质量控制技术：DSD集成了一组用于传感器自动测试的检测功能，通过检测物理测量的相干性，保证震源的激发质量，使震源生成相应的扫描信号，而没有发生激发极性错误的风险。
DSD生成的QC数据体可以实时或事后分析下述参数：相位、畸变和基值输出力。
另外，数字控制还可以辩识近地表物性结构参数，如：弹性、阻尼，该参数表征了大地的吸收作用，可以用于对地震信号的特殊处理要求。

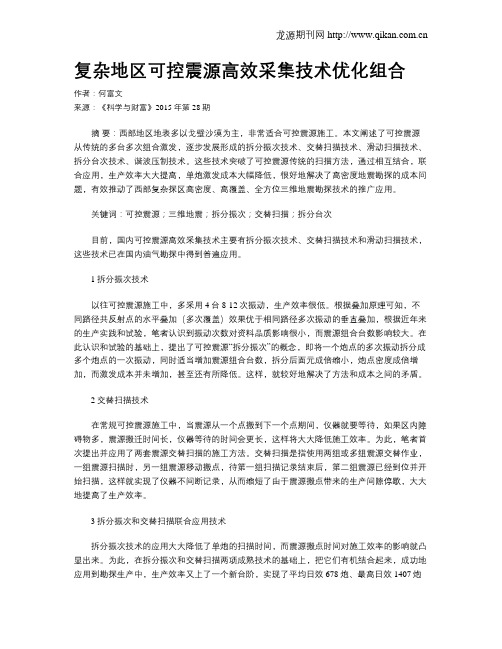

复杂地区可控震源高效采集技术优化组合作者：何富文来源：《科学与财富》2015年第28期摘要：西部地区地表多以戈壁沙漠为主，非常适合可控震源施工。
本文阐述了可控震源从传统的多台多次组合激发，逐步发展形成的拆分振次技术、交替扫描技术、滑动扫描技术、拆分台次技术、谐波压制技术。
这些技术突破了可控震源传统的扫描方法，通过相互结合，联合应用，生产效率大大提高，单炮激发成本大幅降低，很好地解决了高密度地震勘探的成本问题，有效推动了西部复杂探区高密度、高覆盖、全方位三维地震勘探技术的推广应用。
关键词：可控震源；三维地震；拆分振次；交替扫描；拆分台次目前，国内可控震源高效采集技术主要有拆分振次技术、交替扫描技术和滑动扫描技术，这些技术已在国内油气勘探中得到普遍应用。
1拆分振次技术以往可控震源施工中，多采用4台8-12次振动，生产效率很低。
根据叠加原理可知，不同路径共反射点的水平叠加（多次覆盖）效果优于相同路径多次振动的垂直叠加，根据近年来的生产实践和试验，笔者认识到振动次数对资料品质影响很小，而震源组合台数影响较大。
在此认识和试验的基础上，提出了可控震源“拆分振次”的概念，即将一个炮点的多次振动拆分成多个炮点的一次振动，同时适当增加震源组合台数，拆分后面元成倍缩小，炮点密度成倍增加，而激发成本并未增加，甚至还有所降低。
这样，就较好地解决了方法和成本之间的矛盾。
2交替扫描技术在常规可控震源施工中，当震源从一个点搬到下一个点期间，仪器就要等待，如果区内障碍物多，震源搬迁时间长，仪器等待的时间会更长，这样将大大降低施工效率。
为此，笔者首次提出并应用了两套震源交替扫描的施工方法。
交替扫描是指使用两组或多组震源交替作业，一组震源扫描时，另一组震源移动搬点，待第一组扫描记录结束后，第二组震源已经到位并开始扫描，这样就实现了仪器不间断记录，从而缩短了由于震源搬点带来的生产间隙停歇，大大地提高了生产效率。
3拆分振次和交替扫描联合应用技术拆分振次技术的应用大大降低了单炮的扫描时间，而震源搬点时间对施工效率的影响就凸显出来。
复杂地区可控震源高效采集技术优化组合
何富文
【期刊名称】《科学与财富》
【年(卷),期】2015(7)10
【摘要】西部地区地表多以戈壁沙漠为主，非常适合可控震源施工。
本文阐述了可控震源从传统的多台多次组合激发，逐步发展形成的拆分振次技术、交替扫描技术、滑动扫描技术、拆分台次技术、谐波压制技术。
这些技术突破了可控震源传统的扫描方法，通过相互结合，联合应用，生产效率大大提高，单炮激发成本大幅降低，很好地解决了高密度地震勘探的成本问题，有效推动了西部复杂探区高密度、高覆盖、全方位三维地震勘探技术的推广应用。
【总页数】1页(P235-235)
【作者】何富文
【作者单位】中石化地球物理公司胜利分公司国际事业部
【正文语种】中文
【相关文献】
1.复杂地区地震勘探高效无桩号施工采集技术
2.复杂地区可控震源高效采集技术
3.复杂地区可控震源高效采集技术*
4.辽河外围盆地复杂密林区可控震源高效采集技术的应用
5.复杂区可控震源高效采集技术及应用
因版权原因，仅展示原文概要，查看原文内容请购买。
可控震源高效采集技术的效率分析!张洁;周土发;程虎军;颜良【摘要】针对野外施工中可控震源高效采集的效率估算问题,以仪器与单组震源的工作流程为基本模型,分析了几种常用高效采集技术的实现机理。
通过分析得到不同高效采集技术下的理论日效,并探讨了影响效率的装备技术因素,为野外施工方法的选择提供了参考。
【期刊名称】《石油管材与仪器》【年(卷),期】2016(000)001【总页数】5页(P71-75)【关键词】可控震源;地震仪器;高效采集;效率分析【作者】张洁;周土发;程虎军;颜良【作者单位】[1]英洛瓦（天津）物探装备有限责任公司,河北涿州072751;[2]东方地球物理公司国际勘探事业部,河北涿州072751【正文语种】中文【中图分类】P315.62随着物探目标由构造分析发展到储层描述，并逐步延伸至油藏领域，物探技术进入精耕细作的时代。
宽方位、宽频、高密度、大道数、高覆盖次数成为精细勘探的基本需求［1-3］，一方面是高分辨率的数据质量要求;一方面是大量装备投入的成本和施工压力。
在品质和效率的驱动下，可控震源高效采集技术应运而生。
相比传统炸药震源，可控震源激发信号可控、安全环保，逐渐成为主要的施工震源［1-3］。
人们在可控震源施工中不断探索各种采集技术以提升资料品质、提高施工效率:起初使用交替扫描(Flip－Flop)，日效最高可达2 000炮［1］;在1996年，Rozemond提出可控震源滑动扫描技术(Slip－sweep)，生产效率提高2倍多［4］; Ian Jack等提出Independent simultaneous sweeping(ISS)，通过阿尔及利亚的实验，预期日效达10 000炮［5］;至2009年，BP在阿曼的项目中运用Distance separated simultaneous sweeping(DSSS)，激发间隔10 km外的震源同时施工，时效达到1 024炮［6］。
十多年间，可控震源高效采集技术将施工效率提高了近十倍。
可控震源高效地震采集技术研究及应用丁伟;胡立新;何京国;赵国勇;段卫星;刘丽娟【摘要】可控震源同步滑动扫描方法是将滑动扫描技术、同步扫描技术和交替扫描技术相结合,以提高地震成像质量和采集施工效率为目的的一种高效地震采集方法.为了更好地应用这项技术,2013年在我国西部HS地区开展了观测系统设计、高效采集方法试验、高效采集特征噪声压制等几个方面的应用研究,取得国内最高日产、最高时效、最高平均日产3项记录.将该方法应用于HS地区复杂山前带三维地震勘探,有效提高了该地区地震剖面的成像质量.【期刊名称】《石油物探》【年(卷),期】2014(053)003【总页数】6页(P338-343)【关键词】可控震源;同步滑动;同步扫描;滑动扫描;高效采集【作者】丁伟;胡立新;何京国;赵国勇;段卫星;刘丽娟【作者单位】中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100【正文语种】中文【中图分类】P631.4随着可控震源技术的逐渐发展,目前震源车能驶入的地区,如平原、城镇、一般山地、山前带、丘陵、沙漠等,基本上就可以采用可控震源采集资料。
从2013年统计数据来看,国外陆上地震勘探工作量的75%是采用可控震源完成的；国内陆上可控震源地震采集工作量在30%左右,并呈逐年上升的趋势。
国外相继研发并广泛应用了基于提高采集效率的高密度、高品质的可控震源地震采集技术,而国内这方面的研究相对较少。
2013年在我国西部HS地区开展了可控震源高效地震采集试验和应用研究,这是在西部山前带三维地震勘探中首次规模化应用可控震源高效采集技术,取得了较好的效果。
柴达木盆地可控震源高效采集技术应用韩春瑞;杨全斌【期刊名称】《青海石油》【年(卷),期】2014(000)004【摘要】柴达木盆地油气资源丰富,但是恶劣地震地质条件严重制约了油气勘探进程。
通过多年攻关试验证明,高密度、高覆盖和宽方位是提高资料品质的有效方法。
但是该方法是通过大量增加炮点及检波点来提高炮道密度,同时增加勘探成本和野外施工难度。
山前戈壁区地势比较平坦,比较适合可控震源施工。
可控震源滑动扫描高效采集技术的应用,有效的解决高密度、高覆盖、宽方位采集技术与勘探成本大幅增加之间的矛盾。
本文将阐述滑动扫描高效采集技术设计及施工配套技术应用,通过滑动扫描采集技术在柴达木盆地平台、牛东和英西地区的实施,该技术不仅大幅度提高地震资料的品质,同时极大地提高采集效率,缩短采集时间和降低了野外勘探成本。
【总页数】7页(P17-23)【作者】韩春瑞;杨全斌【作者单位】东方地球物理公司青海物探处【正文语种】中文【中图分类】P631.4【相关文献】1.中国石油可控震源高效地震采集技术应用与展望 [J], 汪恩华;赵邦六;王喜双;黄永平2.复杂山地山前带“两宽一高”井炮—可控震源联合地震采集技术应用实例 [J], 孔德政;刘新文;吕景峰;周旭;邸江伟3.柴达木盆地平台地区可控震源滑动扫描高效采集技术实践 [J], 朱波;吴永国;黄鹏;王永生;姜太亮;王琪4.高精度可控震源高密度Walkaway-VSP采集技术应用实例 [J], 王雪峰;李飞;刘聪伟;刘博;金其虎5.柴达木盆地尖顶山地区低频可控震源"两宽一高"地震资料处理关键技术应用研究[J], 周锦钟; 张金海; 牛全兵; 张惠瑜; 王海峰; 朱波; 李丽; 尹思; 王娜因版权原因，仅展示原文概要，查看原文内容请购买。
