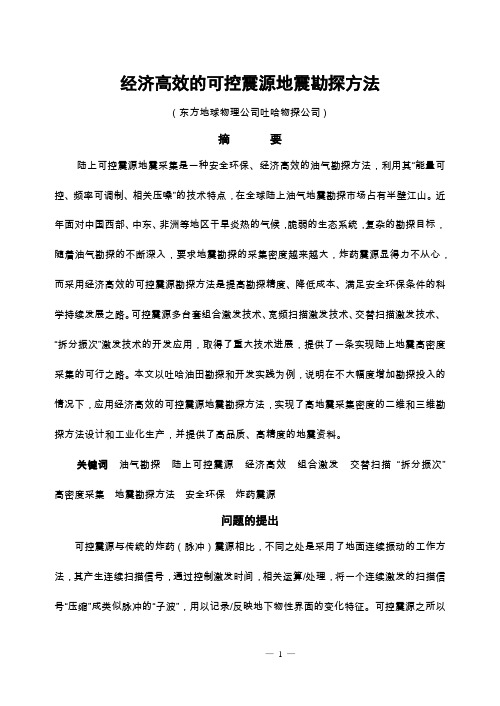

经济高效的可控震源地震勘探方法（东方地球物理公司吐哈物探公司）摘要陆上可控震源地震采集是一种安全环保、经济高效的油气勘探方法，利用其“能量可控、频率可调制、相关压噪”的技术特点，在全球陆上油气地震勘探市场占有半壁江山。
近年面对中国西部、中东、非洲等地区干旱炎热的气候，脆弱的生态系统，复杂的勘探目标，随着油气勘探的不断深入，要求地震勘探的采集密度越来越大，炸药震源显得力不从心，而采用经济高效的可控震源勘探方法是提高勘探精度、降低成本、满足安全环保条件的科学持续发展之路。
可控震源多台套组合激发技术、宽频扫描激发技术、交替扫描激发技术、“拆分振次”激发技术的开发应用，取得了重大技术进展，提供了一条实现陆上地震高密度采集的可行之路。
本文以吐哈油田勘探和开发实践为例，说明在不大幅度增加勘探投入的情况下，应用经济高效的可控震源地震勘探方法，实现了高地震采集密度的二维和三维勘探方法设计和工业化生产，并提供了高品质、高精度的地震资料。
关键词油气勘探陆上可控震源经济高效组合激发交替扫描“拆分振次”高密度采集地震勘探方法安全环保炸药震源问题的提出可控震源与传统的炸药（脉冲）震源相比，不同之处是采用了地面连续振动的工作方法，其产生连续扫描信号，通过控制激发时间，相关运算/处理，将一个连续激发的扫描信号“压缩”成类似脉冲的“子波”，用以记录/反映地下物性界面的变化特征。
可控震源之所以能够大面积得到油气勘探与开发领域的广泛应用，主要表现为：①激发能量可控。
通过增加扫描时间实现能量积累，按设计分配到不同频率成分；②扫描频率在较大的范围内可调制；③精确的相位控制可以实现多台激发，保证能量同步迭加；④安全、环保的激发源，对周围环境破坏和影响较小；⑤具有较灵活的震源组合性能，较高的施工效率。
以往油气勘探中可控震源勘探方法的应用主要是采用多次振动、野外各振次相关后垂直叠加的施工方法，旨在通过垂直叠加压制随机干扰，提高单个炮点原始资料的信噪比。

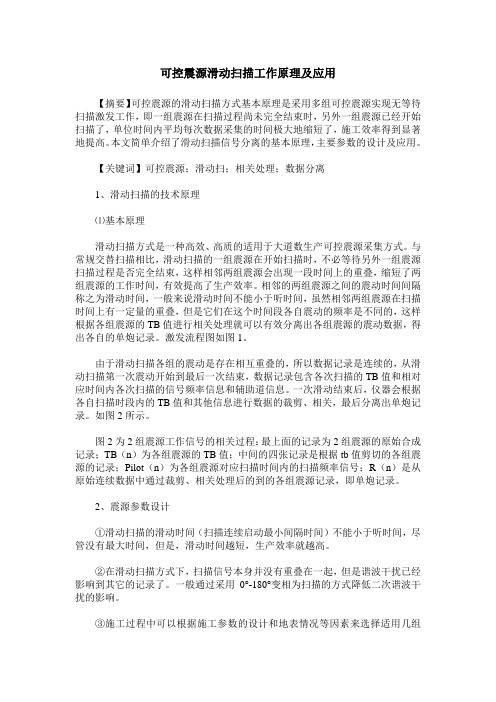

可控震源滑动扫描工作原理及应用【摘要】可控震源的滑动扫描方式基本原理是采用多组可控震源实现无等待扫描激发工作，即一组震源在扫描过程尚未完全结束时，另外一组震源已经开始扫描了，单位时间内平均每次数据采集的时间极大地缩短了，施工效率得到显著地提高。
本文简单介绍了滑动扫描信号分离的基本原理，主要参数的设计及应用。
【关键词】可控震源；滑动扫；相关处理；数据分离1、滑动扫描的技术原理⑴基本原理滑动扫描方式是一种高效、高质的适用于大道数生产可控震源采集方式。
与常规交替扫描相比，滑动扫描的一组震源在开始扫描时，不必等待另外一组震源扫描过程是否完全结束，这样相邻两组震源会出现一段时间上的重叠，缩短了两组震源的工作时间，有效提高了生产效率。
相邻的两组震源之间的震动时间间隔称之为滑动时间，一般来说滑动时间不能小于听时间，虽然相邻两组震源在扫描时间上有一定量的重叠，但是它们在这个时间段各自震动的频率是不同的，这样根据各组震源的TB值进行相关处理就可以有效分离出各组震源的震动数据，得出各自的单炮记录。
激发流程图如图1。
由于滑动扫描各组的震动是存在相互重叠的，所以数据记录是连续的，从滑动扫描第一次震动开始到最后一次结束，数据记录包含各次扫描的TB值和相对应时间内各次扫描的信号频率信息和辅助道信息。
一次滑动结束后，仪器会根据各自扫描时段内的TB值和其他信息进行数据的裁剪、相关，最后分离出单炮记录。
如图2所示。
图2为2组震源工作信号的相关过程：最上面的记录为2组震源的原始合成记录；TB（n）为各组震源的TB值；中间的四张记录是根据tb值剪切的各组震源的记录；Pilot（n）为各组震源对应扫描时间内的扫描频率信号；R（n）是从原始连续数据中通过裁剪、相关处理后的到的各组震源记录，即单炮记录。
2、震源参数设计①滑动扫描的滑动时间（扫描连续启动最小间隔时间）不能小于听时间，尽管没有最大时间，但是，滑动时间越短，生产效率就越高。
②在滑动扫描方式下，扫描信号本身并没有重叠在一起，但是谐波干扰已经影响到其它的记录了。
可控震源高效地震采集技术研究及应用丁伟;胡立新;何京国;赵国勇;段卫星;刘丽娟【摘要】可控震源同步滑动扫描方法是将滑动扫描技术、同步扫描技术和交替扫描技术相结合,以提高地震成像质量和采集施工效率为目的的一种高效地震采集方法.为了更好地应用这项技术,2013年在我国西部HS地区开展了观测系统设计、高效采集方法试验、高效采集特征噪声压制等几个方面的应用研究,取得国内最高日产、最高时效、最高平均日产3项记录.将该方法应用于HS地区复杂山前带三维地震勘探,有效提高了该地区地震剖面的成像质量.【期刊名称】《石油物探》【年(卷),期】2014(053)003【总页数】6页(P338-343)【关键词】可控震源;同步滑动;同步扫描;滑动扫描;高效采集【作者】丁伟;胡立新;何京国;赵国勇;段卫星;刘丽娟【作者单位】中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257100【正文语种】中文【中图分类】P631.4随着可控震源技术的逐渐发展,目前震源车能驶入的地区,如平原、城镇、一般山地、山前带、丘陵、沙漠等,基本上就可以采用可控震源采集资料。
从2013年统计数据来看,国外陆上地震勘探工作量的75%是采用可控震源完成的；国内陆上可控震源地震采集工作量在30%左右,并呈逐年上升的趋势。
国外相继研发并广泛应用了基于提高采集效率的高密度、高品质的可控震源地震采集技术,而国内这方面的研究相对较少。
2013年在我国西部HS地区开展了可控震源高效地震采集试验和应用研究,这是在西部山前带三维地震勘探中首次规模化应用可控震源高效采集技术,取得了较好的效果。
可控震源高效采集数据特征干扰压制技术曲英铭;李振春;韩文功;胡立新;黄建平;黄金强【摘要】可控震源远距离同步滑动扫描(DS4)高效采集方式极大地提高了野外采集效率,但这种采集方式会产生两种较为严重的特征干扰噪声——谐波干扰噪声和交涉干扰噪声,给室内数据处理造成了较大的困难.针对这两种特征干扰噪声分别进行噪声压制:对谐波干扰采用自适应匹配预测滤波谐波压制方法,克服了地面力信号记录不准确和大地对基波信号和谐波信号衰减不同造成的预测谐波不准确问题,准确地压制谐波干扰,同时几乎不损害有效能量;将存在交涉干扰的记录变换到人工分选道集中再进行随机噪声压制.模型试算和野外实际资料的测试结果证明了特征干扰压制方法能很好地压制谐波干扰和交涉干扰,且谐波干扰和交涉干扰压制后的叠加剖面中谐波噪声被消除,交涉干扰导致的同相轴不连续现象也得到了明显改善.【期刊名称】《石油物探》【年(卷),期】2016(055)003【总页数】13页(P395-407)【关键词】DS4;谐波干扰;交涉干扰;自适应匹配预测滤波;可控震源【作者】曲英铭;李振春;韩文功;胡立新;黄建平;黄金强【作者单位】中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油化工集团公司石油工程地球物理有限公司,北京100029;中国石油化工集团公司石油工程地球物理有限公司胜利分公司,山东东营257000;中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油大学(华东)地球科学与技术学院,山东青岛266580【正文语种】中文【中图分类】P631可控震源具有安全、环保、高效、低耗、方式灵活等优点,因此在地震勘探中得到了广泛应用。
可控震源地震勘探始于20世纪50年代,60年代后,可控震源逐渐成为地震勘探中重要的激发震源之一。
可控震源的特点是激发时间远长于各界面的反射时间,因此相邻界面的反射波形在地震记录上相互重叠,将原始地震记录与扫描信号互相关得到最终的地震记录[1-2]。
2010年4月物探装备第20卷第2期可控震源高效采集技术简介及对装备的需求王井富*徐学峰关业志(东方地球物理公司采集技术支持部,河北涿州072751)摘要王井富,徐学峰,关业志.可控震源高效采集技术简介及对装备的需求.物探装备,2010,20(2):106~109,116可控震源高效采集方法对仪器装备提出了更高的需求。
为了配合高效采集技术,要求采集仪器具有更大的带道能力和更高的传输速率,以及方便施工、系统稳定、操作便利等性能;震源要求故障率低、震源本身技术性能稳定、行进通过能力强;同时对采集设计、测量方法、资料处理等也提出了更高的需求。
本文介绍了滑动扫描、I SS、DSSS、高保真高效的基本原理及施工方法,同时提出了这几种方法对装备的具体需求。
关键词可控震源高效采集采集装备震源施工方法ABSTRAC TWang Jingfu,Xu Xuefeng and Guan Y ezhi.High efficient vibrator acquisition technolog y introduction and the demand for equipment.EGP,2010,20(2):106~109,116With the hig h efficiency and pro ductivity seismic acquisitio n technique dev elo pment,acquisition equipment is ex pect ed to meet the requir ement w hich apply fo r high efficiency acquisition.T he recor ding inst rument ar e ex pected to have the follow ing capabilities:system stable,high capacity with a larg e number active channels,high tr ansmis-sio n data r ate,convenience fo r operatio n etc.T he v ibrato r are expected continuo us running w ith lo w failure rate and wo rking stable.High efficiency seism ic acquisition is an integ rated explo ration t echnique with hig h requir ements for acquisitio n design,sur vey metho ds,data pro cessing etc.Fo ur acquisition techniques(Slip-sweep,ISS,DSSS, HF VS+F lip F lo p Sw eep)are intr oduced in this paper and some detailed r equirements are put fo rw ardKey words vibr ator,hig h pr oductivit y acquisition,acquisition equipment,vibr ator operatio n method0引言出于降低勘探成本以及满足高密度空间采样的技术要求,近几年,一些西方油公司进行大工作量、高密度陆上地震采集时大多考虑应用/可控震源高效采集技术0。
