4款音频测试仪

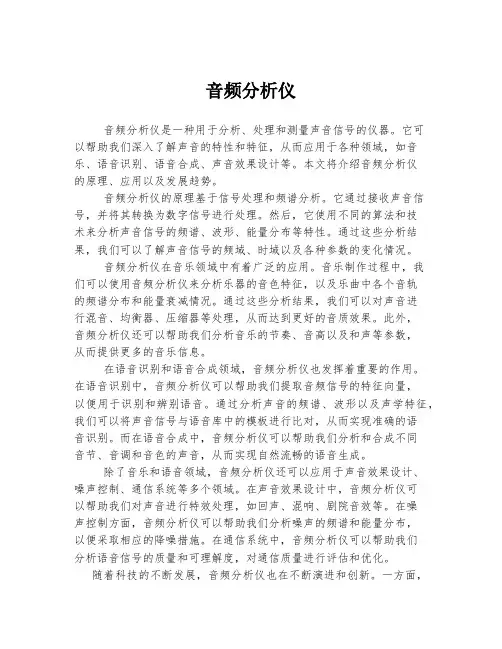

音频分析仪音频分析仪是一种用于分析、处理和测量声音信号的仪器。

它可以帮助我们深入了解声音的特性和特征，从而应用于各种领域，如音乐、语音识别、语音合成、声音效果设计等。

本文将介绍音频分析仪的原理、应用以及发展趋势。

音频分析仪的原理基于信号处理和频谱分析。

它通过接收声音信号，并将其转换为数字信号进行处理。

然后，它使用不同的算法和技术来分析声音信号的频谱、波形、能量分布等特性。

通过这些分析结果，我们可以了解声音信号的频域、时域以及各种参数的变化情况。

音频分析仪在音乐领域中有着广泛的应用。

音乐制作过程中，我们可以使用音频分析仪来分析乐器的音色特征，以及乐曲中各个音轨的频谱分布和能量衰减情况。

通过这些分析结果，我们可以对声音进行混音、均衡器、压缩器等处理，从而达到更好的音质效果。

此外，音频分析仪还可以帮助我们分析音乐的节奏、音高以及和声等参数，从而提供更多的音乐信息。

在语音识别和语音合成领域，音频分析仪也发挥着重要的作用。

在语音识别中，音频分析仪可以帮助我们提取音频信号的特征向量，以便用于识别和辨别语音。

通过分析声音的频谱、波形以及声学特征，我们可以将声音信号与语音库中的模板进行比对，从而实现准确的语音识别。

而在语音合成中，音频分析仪可以帮助我们分析和合成不同音节、音调和音色的声音，从而实现自然流畅的语音生成。

除了音乐和语音领域，音频分析仪还可以应用于声音效果设计、噪声控制、通信系统等多个领域。

在声音效果设计中，音频分析仪可以帮助我们对声音进行特效处理，如回声、混响、剧院音效等。

在噪声控制方面，音频分析仪可以帮助我们分析噪声的频谱和能量分布，以便采取相应的降噪措施。

在通信系统中，音频分析仪可以帮助我们分析语音信号的质量和可理解度，对通信质量进行评估和优化。

随着科技的不断发展，音频分析仪也在不断演进和创新。

一方面，随着计算能力的提升，音频分析仪可以处理更复杂的音频信号，并提取出更多的声学特征。

另一方面，借助机器学习和深度学习的技术，音频分析仪可以实现更准确、自动化的音频处理和分析。

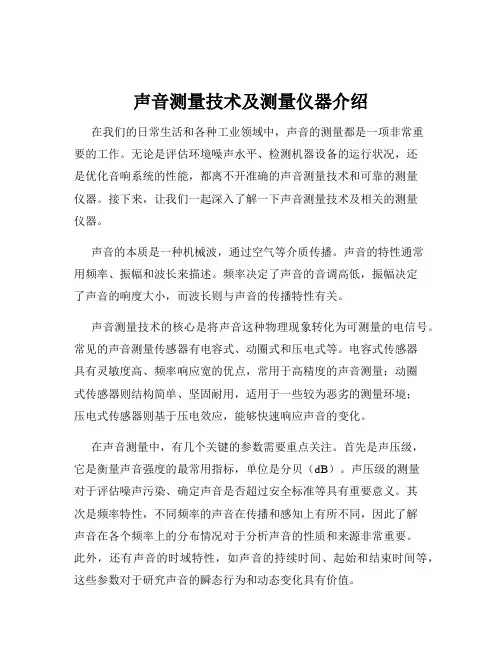

声音测量技术及测量仪器介绍在我们的日常生活和各种工业领域中，声音的测量都是一项非常重要的工作。

无论是评估环境噪声水平、检测机器设备的运行状况，还是优化音响系统的性能，都离不开准确的声音测量技术和可靠的测量仪器。

接下来，让我们一起深入了解一下声音测量技术及相关的测量仪器。

声音的本质是一种机械波，通过空气等介质传播。

声音的特性通常用频率、振幅和波长来描述。

频率决定了声音的音调高低，振幅决定了声音的响度大小，而波长则与声音的传播特性有关。

声音测量技术的核心是将声音这种物理现象转化为可测量的电信号。

常见的声音测量传感器有电容式、动圈式和压电式等。

电容式传感器具有灵敏度高、频率响应宽的优点，常用于高精度的声音测量；动圈式传感器则结构简单、坚固耐用，适用于一些较为恶劣的测量环境；压电式传感器则基于压电效应，能够快速响应声音的变化。

在声音测量中，有几个关键的参数需要重点关注。

首先是声压级，它是衡量声音强度的最常用指标，单位是分贝（dB）。

声压级的测量对于评估噪声污染、确定声音是否超过安全标准等具有重要意义。

其次是频率特性，不同频率的声音在传播和感知上有所不同，因此了解声音在各个频率上的分布情况对于分析声音的性质和来源非常重要。

此外，还有声音的时域特性，如声音的持续时间、起始和结束时间等，这些参数对于研究声音的瞬态行为和动态变化具有价值。

声音测量仪器的种类繁多，根据其功能和应用场景可以分为不同的类型。

声级计是最常见的声音测量仪器之一。

它能够直接测量声压级，并通常具有不同的测量档位和频率加权模式，以适应不同类型的声音测量需求。

例如，A 加权模式适用于模拟人耳对低频声音不太敏感的特性，常用于环境噪声的测量；C 加权模式则对所有频率的声音响应较为均匀，适用于测量机器设备的噪声等。

一些高级的声级计还具备数据存储、分析和传输功能，可以将测量数据上传到计算机进行进一步处理。

频谱分析仪则能够对声音的频率成分进行详细分析。

它将声音信号分解为不同的频率分量，并以频谱图的形式显示出来，帮助用户直观地了解声音在各个频率上的能量分布。

音频分析仪使用方法说明书一、前言音频分析仪是一种用于分析和测量音频信号的仪器。

本说明书旨在为用户提供操作指南，帮助用户正确使用音频分析仪。

二、产品概述音频分析仪是一种多功能仪器，能够对音频信号进行频谱分析、频率测量、失真检测等操作。

它可以广泛应用于音频工程、音乐制作、声学研究等领域。

三、仪器配置1. 主机：音频分析仪的主要控制单元，包含显示屏、调节旋钮、按钮等操作控制部件。

2. 探头：用于接收音频信号并传输给主机进行分析。

3. 电源适配器：用于供电。

四、操作步骤以下是使用音频分析仪的基本操作步骤：1. 连接电源：将电源适配器插入音频分析仪的电源插孔，并将另一端插入电源插座。

2. 连接探头：将探头连接到音频分析仪的探头接口上，确保连接牢固。

3. 打开电源：按下主机上的电源按钮，音频分析仪将开始启动。

4. 调节参数：使用主机上的调节旋钮，可以调节分析仪的参数，如频率范围、时间窗口等。

根据具体需求进行调整。

5. 选择分析模式：音频分析仪通常具有多种分析模式，如频谱分析、频率测量、失真检测等。

根据需要选择相应的模式。

6. 进行分析：根据选择的分析模式，将音频信号输入探头。

音频分析仪将对该信号进行相应的分析，并在显示屏上显示结果。

7. 结果解读：根据显示屏上的结果，用户可以对音频信号进行进一步的判断和分析。

注意观察频谱图、频率数值、失真程度等参数。

8. 关闭仪器：使用完毕后，先将音频信号断开，然后按下主机上的电源按钮，将音频分析仪关闭。

五、注意事项1. 请严格按照说明书的指引进行操作，避免任何不必要的损坏或故障。

2. 使用音频分析仪时，请确保工作环境安全，避免水、尘埃等物质对仪器造成影响。

3. 在操作过程中，避免过度调节参数，以免对音频信号产生误解。

4. 长时间使用音频分析仪时，注意及时散热，避免过热引起仪器故障。

六、维护保养1. 使用后，请及时将音频分析仪存放在干燥、通风的地方。

2. 定期清洁：使用干净、柔软的布轻轻擦拭音频分析仪的表面，避免使用有害化学物质。

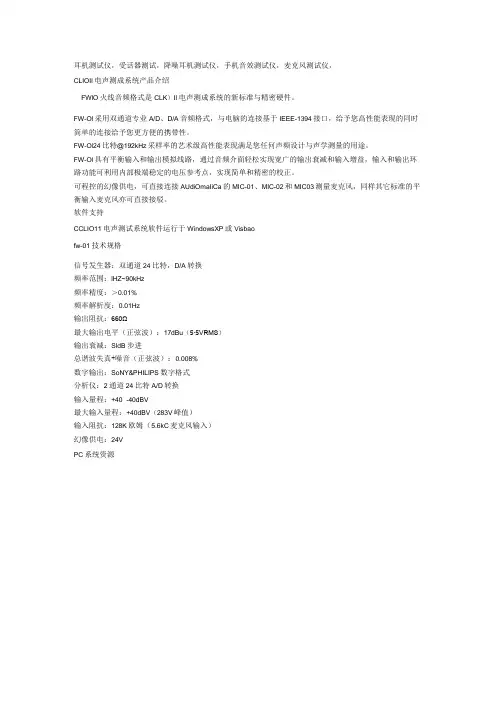

耳机测试仪，受话器测试，降噪耳机测试仪，手机音效测试仪，麦克风测试仪，
CLIOIl电声测成系统产品介绍
FWlO火线音频格式是CLK）Il电声测成系统的新标准与精密硬件。

FW-Ol采用双通道专业A/D、D/A音频格式，与电脑的连接基于IEEE-1394接口，给予您高性能表现的同时简单的连接给予您更方便的携带性。

FW-Ol24比特@192kHz采样率的艺术级高性能表现满足您任何声频设计与声学测量的用途。

FW-Ol具有平衡输入和输出模拟线路，通过音频介面轻松实现宽广的输出衰减和输入增益，输入和输出环路功能可利用内部极端稳定的电压参考点，实现简单和精密的校正。

可程控的幻像供电，可直接连接AUdiOmaIiCa的MIC-01、MIC-02和MIC03测量麦克风，同样其它标准的平衡输入麦克风亦可直接接驳。

软件支持
CCLIO11电声测试系统软件运行于WindowsXP或Visbao
fw-01技术规格
信号发生器：双通道24比特，D/A转换
频率范围：lHZ~90kHz
频率精度：＞0.01%
频率解析度：0.01Hz
输出阻抗：660Ω
最大输出电平（正弦波）：17dBu（5∙5VRMS）
输出衰减：SldB步进
总谐波失真+噪音（正弦波）：0.008%
数字输出：SoNY&PHILIPS数字格式
分析仪：2通道24比特A/D转换
输入量程：+40÷-40dBV
最大输入量程：+40dBV（283V峰值）
输入阻抗：128K欧姆（5.6kC麦克风输入）
幻像供电：24V
PC系统资源。

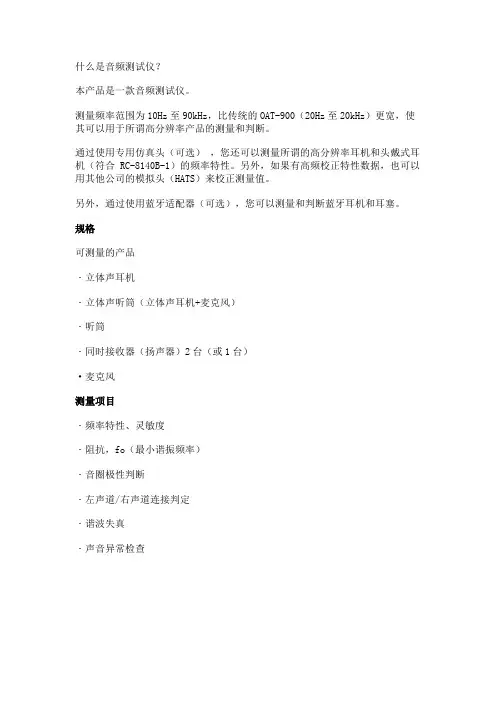

什么是音频测试仪？
本产品是一款音频测试仪。

测量频率范围为10Hz至90kHz，比传统的OAT-900（20Hz至20kHz）更宽，使其可以用于所谓高分辨率产品的测量和判断。

通过使用专用仿真头（可选），您还可以测量所谓的高分辨率耳机和头戴式耳机（符合 RC-8140B-1）的频率特性。

另外，如果有高频校正特性数据，也可以用其他公司的模拟头（HATS）来校正测量值。

另外，通过使用蓝牙适配器（可选），您可以测量和判断蓝牙耳机和耳塞。

规格
可测量的产品
・立体声耳机
・立体声听筒（立体声耳机+麦克风）
・听筒
・同时接收器（扬声器）2台（或1台）
·麦克风
测量项目
・频率特性、灵敏度
・阻抗，fo（最小谐振频率）
・音圈极性判断
・左声道/右声道连接判定
・谐波失真
・声音异常检查。

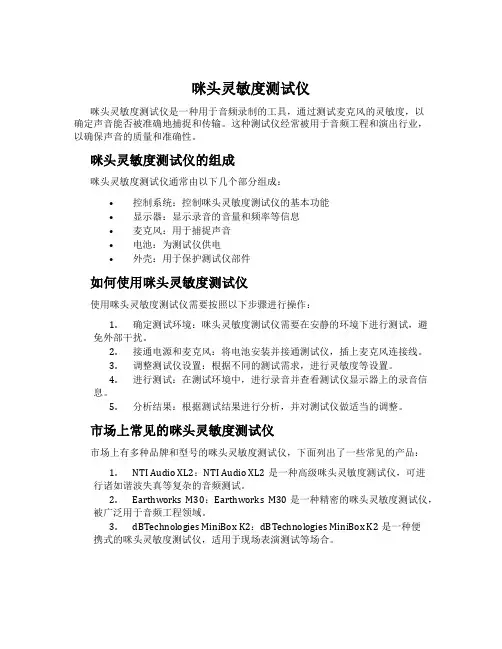

咪头灵敏度测试仪咪头灵敏度测试仪是一种用于音频录制的工具，通过测试麦克风的灵敏度，以确定声音能否被准确地捕捉和传输。

这种测试仪经常被用于音频工程和演出行业，以确保声音的质量和准确性。

咪头灵敏度测试仪的组成咪头灵敏度测试仪通常由以下几个部分组成：•控制系统：控制咪头灵敏度测试仪的基本功能•显示器：显示录音的音量和频率等信息•麦克风：用于捕捉声音•电池：为测试仪供电•外壳：用于保护测试仪部件如何使用咪头灵敏度测试仪使用咪头灵敏度测试仪需要按照以下步骤进行操作：1.确定测试环境：咪头灵敏度测试仪需要在安静的环境下进行测试，避免外部干扰。

2.接通电源和麦克风：将电池安装并接通测试仪，插上麦克风连接线。

3.调整测试仪设置：根据不同的测试需求，进行灵敏度等设置。

4.进行测试：在测试环境中，进行录音并查看测试仪显示器上的录音信息。

5.分析结果：根据测试结果进行分析，并对测试仪做适当的调整。

市场上常见的咪头灵敏度测试仪市场上有多种品牌和型号的咪头灵敏度测试仪，下面列出了一些常见的产品：1.NTI Audio XL2：NTI Audio XL2是一种高级咪头灵敏度测试仪，可进行诸如谐波失真等复杂的音频测试。

2.Earthworks M30：Earthworks M30是一种精密的咪头灵敏度测试仪，被广泛用于音频工程领域。

3.dBTechnologies MiniBox K2：dBTechnologies MiniBox K2是一种便携式的咪头灵敏度测试仪，适用于现场表演测试等场合。

咪头灵敏度测试仪的应用咪头灵敏度测试仪经常被用于音频工程和演出行业的以下方面：1.录音质量控制：通过测试咪头灵敏度，确定录音的质量和准确性。

2.现场表演：测试表演现场音响设备的质量和灵敏度。

3.广播录制：测试录制设备的音频参数。

结论咪头灵敏度测试仪是一个重要的音频工具，被广泛应用于音频工程和演出行业。

不同品牌和型号的测试仪有着不同的特点和功能，选购时需根据实际需求进行选择。

手机音频测试流程----以ADI430平台为例1 测试目的GSM手机FTA音频测试要求。

2 测试仪器及工具UPL16音频测试仪、CMD55（或CMU200）、4227音频放大器、模拟耳、模拟嘴、测试支架、DAI BOX、射频电缆、直流电源、消音箱、1KHZ音源、模拟嘴校准支架、测试手机、测试SIM卡。

3 测试连接示意图4 测试步骤4.1 校准模拟耳和模拟嘴每次测试之前都需要校准模拟耳和模拟嘴。

把1KHz标准音源加在模拟耳上，打开UPL16，在options菜单中选MAIN.BAS，在MAIN.BAS菜单中选CALIB_MIC，把1KHz标准音源加在模拟耳上，打开1KHz标准音源，执行CALIB_MIC，完成模拟耳的校准。

模拟耳固定在测试支架上，把校准后的模拟耳用校准支架固定在模拟嘴上，把整个测试支架（包括模拟耳、模拟嘴等）置于消音箱中。

在UPL16的MAIN.BAS选项中执行CALIB_MOU选项，完成模拟嘴的校准。

4.2 设置4227音频放大器打开4227音频放大器，在Transducer Supply菜单中设置电源为200V，在Amplifier Set-up 菜单中设置截止频率为22.4KHz。

4.3 连接DAI BOX把DAI BOX的25脚连接端接UPL16，18脚连接端接测试手机的系统连接器。

DAI BOX 需要加7.5-9.0V直流电压。

4.4 手机上网测试手机装上测试SIM卡，通过射频电缆与CMD55通讯。

建立起通讯以后选择进入CMD55的DAI菜单中的Acoustic Devices选项。

4.4 音频指标测试进入UPL16的MAIN.BAS菜单，依次选择30.1(FRQ_SND)、30.2(SLR)、30.3（FRQ_REC）、30.4（RLR）、30.5.1（STMR）、30.6.2（STB_MRG）、30.7.1（DIST_SND）完成各项音频指标的测试。

每测试一项指标后手机需要关机复位一次。

电声音频测试方案
一、测试设备准备：
1. 电声音频测试仪器：例如瑞声电声音频分析仪或者安捷伦声学测试仪等。

2. 计算机设备：用于安装测试仪器的相关软件和驱动程序。

二、测试环境搭建：
1. 噪声控制：选择一间相对安静的房间进行测试，并采取相应噪声控制措施，以确保测试环境的稳定性。

2. 环境温湿度：在测试过程中，需要控制测试环境的温度和湿度，确保测试结果的准确性。

3. 电源供应：为测试设备提供稳定可靠的电源，防止电源波动对测试结果的影响。

三、测试流程：
1. 连接测试设备：将电声音频测试仪器与计算机设备连接，并确保连接状态稳定。

2. 打开测试软件：启动测试软件，并确保软件运行正常。

3. 设定测试参数：根据测试需求设定相应的测试参数，如采样率、频率范围等。

4. 校准仪器：进行仪器校准，以保证测试结果的准确性。

5. 进行测试：按照测试要求，进行电声音频测试，记录测试结果。

6. 结果分析：对测试结果进行分析和对比，评估音频性能的优劣。

7. 测试报告：撰写测试报告，包括测试目的、测试方法、测试结果及分析等内容。

四、注意事项：
1. 测试前务必了解测试仪器的使用方法和注意事项，以避免操作不当造成设备损坏或测试结果不准确。

2. 在测试过程中，注意细节，确保测试环境的稳定性，以减少干扰和误差。

3. 定期进行仪器校准和保养工作，确保测试结果准确可靠。

4. 在测试报告中，要清晰地描述测试过程和结果，并提供相应的数据支持。

Audio Precision公司公司简介Audio Precision公司是一家全球最大的音频测试仪器制造商，公司创立于1984年，总部位于美国俄勒冈州，现在主要产品为2700系列，ATS-2系列和P1系列；加上以前型号System One，System Tow等系列的音频分析仪，目前在全使世界有超过一万台的用量。

PC控制测试系统：1.System Tow AP2700系列：工业界标准音频分析仪主要特点：软件控制,面板设计简单,高性能最大灵活性，可通过视窗软件和APIB接口操作，也可通过标准的IEEE-488/GPIB接口控制，将全套音频测试仪器融合成单台高性能比仪器。

AP2700软件建立了一个有效的测试平台，具有快速和直观入口和控制，可用于研发和设计。

同时也提供一个直接的，全制动的用于生产线的方案；AP2700系列是通过AP2700控制软件和接口卡连接PC机操作2.ATS-2系列：以PC为基础的全新音频测试量系统通过ATS-2系列控制软件和APIB接口操作，也可用GPIB接口控制所有模拟和数字信号通过DSP产生和处理，速度更快和灵活，而价格低廉和轻型,极适合于一般研发生产。

SYS-2700系列SYS-2700系列是一部和电脑连接工作的多功能音频综合测试仪器。

对于客户的不同要求，无论在数字或模拟上都可以提供不同的型号和选件，成为百分之百的合适仪器，包括了模拟的数码测试功能，其中更内置了标准的串联数码接口格式，列入：AES/EBU(AES3),SPDIF-EIAJ,光纤等等SYS-2700系列是Audio Precision延续于工业界标准System One/System Tow 系列，而在2003年底推出的最新旗舰产品，具备以下特点：真正的双领域（Dual Domain）模拟/数字处理：独立的高精度模拟信号源和分析仪，完全和数字信号处理器（DSP）分开，避免了相互干扰和对高保真的苛刻要求。

最新的AP-2700控制软件（APWIN兼容）能在WINDOW98、XP、Win7下运作，同时通过程序编制，完成多功能自动检测，图像曲线显示，FFT频谱分析，多音测试（Multitone）,MSL型号测试和实时分析控制等模拟分析：能测试电平（2通道），电平比率，频率，相位，THD+N失真（小于-112 dB）互调失真，噪声，带通幅度，串音干扰，抖晃。

音频产品测试方法1.音质测试：音质是指声音的质量和纯度。

通过主观评估和客观测量来测试音频产品的音质，包括频率响应、失真、动态范围、声音定位等方面。

常见的客观测量方法包括频率响应测试、失真测试和信噪比测试。

2.性能测试：性能测试主要包括功率输出、音量范围、频率响应、谐波失真等方面。

通过对音频产品进行测试，确保其在各种工作条件下的性能稳定性和可靠性。

3.功能测试：功能测试主要针对音频产品的各项功能进行测试，包括蓝牙连接、输入输出接口、音量控制等。

通过模拟各种使用场景，测试音频产品的功能是否正常、易用性是否符合用户期望。

4.耐久性测试：耐久性测试是为了评估音频产品的使用寿命和稳定性。

通过模拟长时间使用、频繁插拔和承受外力等情况，测试音频产品在各种极端环境下的表现。

5.电磁兼容性测试：音频产品通常会受到电磁干扰的影响，影响其正常工作和音质表现。

电磁兼容性测试主要包括辐射测量、电磁兼容性等方面，确保音频产品在无线电频率范围内的正常工作。

6.用户体验测试：用户体验测试主要是通过用户参与，评估音频产品在实际使用中的舒适度、方便性和用户友好性。

通过用户调查问卷、实际观察等方法，收集用户反馈和建议，优化产品设计和功能。

为了完成这些测试，需要使用一些专业的测试设备和软件，如声音分析仪、信号发生器、频谱分析仪等。

此外，测试环境也非常重要，确保在无干扰的环境下进行测试，以取得准确的测试结果。

综上所述，音频产品测试方法包括音质测试、性能测试、功能测试、耐久性测试、电磁兼容性测试和用户体验测试。

通过这些测试方法，可以全面评估音频产品的性能和功能是否符合预期要求，确保产品质量和用户体验的提升。

APx515是在测试生产线方面最佳的高性能音频分析仪。

它的测试速度、性能、自动化以及简易性都是同类产品中最好的。

APx515可以在3秒时间内完成所有关键音频参数的测量。

它拥有最好的性价比。

与所有的APx系列的音频分析仪一样，典型的THD+N -106dB和24位、1M的FFT（选件），支持192K采样率的数字接口、一键式操作和简便的操作等特性。

APx515通过ISO：17025 Accredited Calibration检验，并且拥有最全面的售后服务及保修期，所以它是最值得信赖的。

3秒内全面的测量，便于自动检测以及低廉的价格APx515可以用它本身的用户接口作为单一的测试单元，也可以用.NET或LABVIEW应用程序来控制。

在任何情况下，操作人员都可以使用键盘、脚踏开关或条码扫描来控制APx仪器或对整个系统总体。

控制开关和外部设备入pass/fail显示灯也同样支持。

自动测试线上.net或LabVIEW应用程序可以通过API或LabVIEW驱动程序直接控制APx515。

当进行单独测量时，可通过有主程序召回测试序列，用APxUI 创建。

型号和选件：APx515只有一个型号，但其软件选件有扩展测量能力APx515 2通道输入/输出192K采样数字I/O接口音频分析SW-HST 增加高速的多音频以及连续扫描测量SW-AML 增加IMD、MOL、动态范围、FFT以及其他高级测量工具库SW-ACR 增加声学响应测量厂商、设计商、制造商所信赖的世界上成千上万的工程人员都信赖由AP分析仪测量的结果。

合作都需要从一个互相认同的起点开始，那就是每一方的测试设备都是精确、可靠的。

事实上，多样的APx音频分析仪都使用相同的软件进行测量，这样可以便于厂商、开发人员及生产企业之间测量结果共享。

例如：使用APx525的测量工程师可以创建生产测试序列工程文件，通过邮件寄给使用APx515的代工生产商，在生产线运行该工程文件。
