APx-525,APx-515,APx-555音频分析仪音频测试仪操作说明书

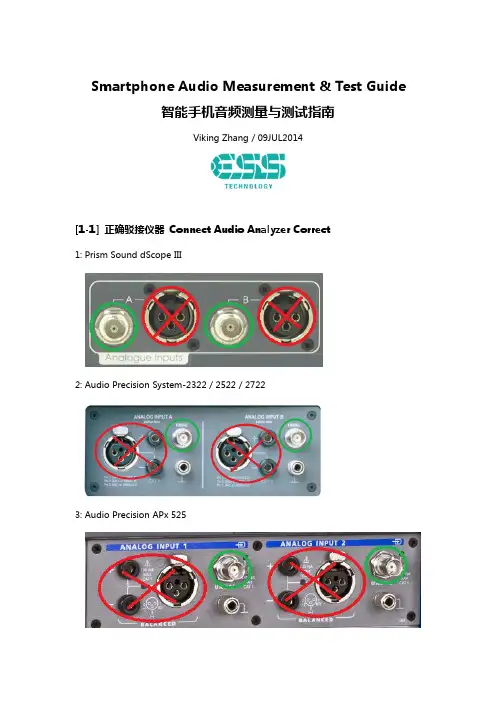

Smartphone Audio Measurement&Test Guide智能手机音频测量与测试指南Viking Zhang/09JUL2014[1-1]正确驳接仪器Connect Audio Analyzer Correct1:Prism Sound dScope III2:Audio Precision System-2322/2522/27223:Audio Precision APx525[1-2]正确驳接负载电阻32RZ Load Resistance[1-3]配置音频分析仪输入Audio Analyzer Input Configuration 1:Prism Sound dScope III2:Audio Precision System-2322/2522/27223:Audio Precision APx525[1-4]仪器自检Audio Analyzer Loopback Test(AP2722) 1:回路性能检测/Loopback Performance2:查看可用模拟滤波器模块/Check Analog Filter Module[1-5]配置扫描器的分析源Sweep Source Configuration Target:Select Sweep Amplifitude Or Sweep Frequency Sweep Amplifitude=Tracking Test Wave LevelSweep Frequency=Tracking Test Wave Frequency NOTE:Start Sweep(Go)Before Play Test Wave[2-01]最大电平检测Max Level DetectionTarget:Detect EUT(Equipment Under Test)Max Output Power(Level) Test Signal Source:0dBFS_1k_L+RResult:0dBFS=551.8mV=9.5mW@32RZ=0dBr Reference Frequency Spectrum=No Wave Clip[2-02]线性度测试LinearityTarget:Test EUT LinearityTest Signal Source:Sweep_Amp_L+R_1kHzAnalog Analyzer:Mabe Loss Signal If Test Tone Level Very LowTry SAES-17Sharp Low Pass Filter For Detect Small Level Signal,Please Change Digital Analyzer For Test Linearity.Digital Analyzer:Digital Analyzer Can Sweep Stereo SignalWe Can Get Lower Trace And Noise Gate Threshold[2-03]本底噪声测试Noise FloorTarget:Test EUT Residual NoiseTest Signal Source:-INF_L+RNoise is Amplitude Reading=~3uV rmsWarning:Please Test Linearity First For Confirm Noise Gate.Test Signal Source:-60dBFS_1k_L+RSpectrum Show No Harmonics&Spurious Which Meant The Test Result Is Reliable. FFT Source=Anlr Rdg AmplNoise is THD+n Ampl(Notch Residual)Reading=~3uV rms[2-04]谐波失真加噪声VS调幅THD+n VS Amplitude Target:Test EUT THD+n PerformanceTest Signal Source:Sweep_Amp_L+R_1kHz[2-05]谐波失真加噪声VS频率THD+n VS Frequency Target:Test EUT THD+n PerformanceTest Signal Source:Sweep_Freq_L+R_0dBFS[2-06]频率响应/平坦度测试Frequency Response/Flatness Target:Test EUT FlatnessTest Signal Source:Sweep_Freq_L+R_0dBFS[2-07]动态范围测试Dynamic Range(DNR)Target:Test EUT Dynamic RangeTest Signal Source:-60dBFS_1k_L+RDNR is THD+N Ampl Reading=-109dBA(A-Weight)[2-08]串扰/分离度测试Crosstalk/SeparateTarget:Test EUT Crosstalk PerformanceTest Signal Source:XTL_R_Sweep_Freq_0dBFS/XTR_L_Sweep_Freq_0dBFS XTL_R_Sweep_Freq_0dBFS Meant:L=-INF(Test Ch)/R=0dBFS(Anlr.Freq B) XTR_L_Sweep_Freq_0dBFS Meant:L=0dBFS/R=-INF(Test Ch)(Anlr.Freq A) Warning:Test Cable And Load Resistor Will Influence The Result.How To Test Crosstalk/Separate Correctly.Test_A:Bad Test Result And The Cable Will Influence The Result.It Is Real World Simulation Because Can Not Bypass Cable.Test_B:Good Test Result And The Cable Almost NOT Influence The Result.But The Signal Path Is Utopian In Real World.Headphone Jack:HPJ’s Ground Impedance Will Influence Performance.[2-09]互调失真测试CCIF13k+14k/1:1Target:Test EUT Intermodulation Distortion Test Signal Source:CCIF_13K1+14K1_L+R Result is CCIF Reading=-102dBFFT Function:HiRes A/D@65535/LinFFT Band:20Hz-20kHz/Steps=20k/Avgs=8FFT Function:HiBW A/D@266144/LinFFT Band:20Hz-130kHz/Steps=20k/Avgs=8[2-10]互调失真测试CCIF19k+20k/1:1Target:Test EUT Intermodulation Distortion Test Signal Source:IMD_19K1+20K1_L+R Result is CCIF Reading=-100dBFFT Function:HiRes A/D@65535/LinFFT Band:20Hz-30kHz/Steps=20k/Avgs=8FFT Function:HiBW A/D@266144/LinFFT Band:20Hz-130kHz/Steps=20k/Avgs=8[2-11]互调失真测试SMPTE/DIN70Hz+7kHz/4:1Target:Test EUT Intermodulation DistortionTest Signal Source:SMPTE_70Hz4+7k1_L+RResult is SMPTE/DIN Reading=-80.7dBFFT Function:HiBW A/D@266144/LogFFT Band:20Hz-130kHz/Steps=20k/Avgs=8Warning:AP2722Can Use DSP Audio Analyzer For Reading SMPTE/DIN. Result is SMPTE/DIN Reading=-80dB[2-12]相位测试Inter-Channel PhaseTarget:Test EUT Two Channel Phase DeviationTest Signal Source:Sweep_Freq_L+R_0dBFSWarning:Do Not Use SAES-17Or Others Bandwidth Limit Filter[3-1]标记最佳失真状态Mark Best THD+n PerformanceTarget:Find The EUT Best THD+n Performance PointTest Signal Source:Sweep_Amp_L+R_1kHz/0dBFS_1k_L+R Best THD+n=-93dB@-9dBFS=1.27mW@32RZSweep Amplitude VS THD+n For Find Best PointOut Of Band Analysis:THD+n=-80dB@10Hz-80kHz Bandwidth FFT Function:HiBW A/D@266144/LogFFT Band:20Hz-130kHz/Steps=20k/Avgs=8[3-2]多音测试Multi-Tone8TestTarget:Real Music SimulationTest Signal Source:Multi_Tone_8FFT Band:20Hz-40kHz/Steps=20k/Avgs=8FFT Input=HiRes A/D@SSR/SSR=216kHz[3-3]数字滤波器/脉冲响应测试Digital Filter/PulseTarget:Digital Filter Type TestTest Signal Source:Pulse[3-4]瞬态互调失真测试TIM/DIM(Dynamic/Transient IMD)Target:Test EUT Dynamic/Transient Intermodulation Distortion Test Signal Source:DIMResult is DIM Reading=-89.5dB[3-5]方波信号分析Square Singal AnalysisTarget:Test EUT Square SignalTest Signal Source:Square400/Square1k/Square6k3------------------------------------------------------------------------------------------------------------Note:The Sample EUT Is NOT ES9018K2M------------------------------------------------------------------------------------------------------------01NOV2013/Viking Zhang Ver.1=Initial.12FEB2013/Viking Zhang Ver.2=Fixed Bug and Added Test.10JUL2014/Viking Zhang Ver.3=Test Function Update.。

AP音频分析仪的一般操作和使用方法贴子发表于：2010/3/15 23:20:01模拟信号发生器：单击工具条开启模拟信号发生器（双通道独立输出）。

•Wfm: 选择产生信号波形。

一般测量使用Sine / Normal（典型正弦波波形），是由模拟部分硬件产生的低失真度的信号，20Hz –20KHz时失真度< 0.0001%。

•Frequency: 设定信号频率，Sine / Normal模式下可设定频率范围：10Hz –204KHz。

输入时可加单位“k（千）”。

•Fast / High Acc.: 选择快速（+/-0.5%）或高精度（+/-0.03%）模式。

快速模式适合于一般音频测试，建议在需高速自动测试中使用。

高精度模式产生精确的信号频率，但需150mS –750mS的设定反应时间，建议手动测试时选用此模式提高测量精度。

•Amplitude: 设定信号振幅。

平衡输出时可设定振幅：<10uV –13.33Vrms。

非平衡输出时可设定振幅：<10uV –26.66Vrms。

输入时可加单位“n（纳），u（微），m（毫）”。

注意因信号发生器的输出阻抗的差异，和DUT输入阻抗的差异，会导致DUT输入端的信号电压偏低于APWIN的设定电压。

•OUTPUT ON/OFF: 信号发生器输出开关。

按钮绿色是开启，灰色是关闭。

•Auto On: 如选中，在扫频开始时自动开启信号发生器，结束时自动关闭信号发生器。

•CHA On/Off: A通道输出开关。

按钮绿色是开启，灰色是关闭。

作用在信号发生器输出开关前。

•CHB On/Off: B通道输出开关。

按钮绿色是开启，灰色是关闭。

作用在信号发生器输出开关前。

•Invert: 信号相位180度反转。

可分别控制A / B通道。

通常反转B通道相位用于Dolby ProLogic测量。

•Track A: 如选中则同时设定A / B通道的振幅，反之分别设定。

•EQ Curve: 选用APWIN或自定的均衡器曲线。

APx525测试仪操作说明1．双击打开桌面AP测试软件；2.测试参数前的设置。

（1）点击右侧菜单Signal Path Setup，在打开的界面选择相应测试端口，如下图所示（2）选择input/output下拉菜单，选中references项，修改input refercens中的阻抗和频率选项。

如下图修改完成之后，点击Generator off 变成Generator on，检测有无信号输出与被测机型的频率一致3．测试失真THD+N Ratio与功率RMS Level参数选择右侧菜单Stepped Level Sweep项。

（1）修改测试频率如下图此处与前面步骤2.（2）参考设置的频率要一致。

（2）调整点数Points，使得Step Size的值不大于3mVms，如图所示。

（3）两通道分开扫描：首先关闭通道2，点击start扫描出通道1的曲线；然后勾选Append Graph Data,同样的方法扫描出通道2的曲线。

点击start键开始扫描曲线此状态表示关闭通道2打开通道1.勾选Append GraphData添加通道2的曲线正在扫描通道2的曲线。

（4）失真THD+N Ratio与功率RMS Level曲线如下图如图可看出输入灵敏度和输出功率：X值为输入灵敏度，Y值是功率值。

4.测试失真度THD在Signal Path Setup 中找到THD+N Ratio,点开测试界面如下图。

输入上面测试的灵敏度的值，点击Generator off 变成Generator on，如下图。

5.测试信噪比找到Signal to Noise Ratio 输入灵敏度，点击start，如下图。

这里输入灵敏度的值这里读出失真度与被测机型的频率一致6.测试通道分离度找到Crosstalk,界面如图，输入通道灵敏度，点击start读数。

若选择A-wt.测试的是计权的值。

7.测试输出噪音找到Noise(RMS),直接读数。

Apx525使用说明目录1、APx525简介 (1)1.1 APx525简介 (1)1.2 APx525功能 (2)1.3 APx525优点 (2)2、APx525说明 (4)2.1 菜单栏 (5)2.2 工具栏 (7)2.3 测试向导 (8)2.4 监视器 (10)2.5 状态栏 (11)2.6 测量参数设置面板 (12)2.7 条形图面板 (16)2.8结果设置栏 (17)2.9 选择器 (18)1、APx525简介1.1 APx525简介APx525是2通道实时输入，输出快速音频分析仪，操作非常方便，简单。

不需要掌握很多的音频测量和编程经验，就能进行测试和编程操作。

大量测试项目模板已固化在电脑上，只需要选择你所需要的测试项目和要求，就可以产生自动化测试程序，自动产生各种格式的综合报告，包括图形，数字，也可以添加产品标记和公司名称。

APx是高速、高性能和友善用户而设计的。

创新发明包括“一按”测试，自动检测执行器，连续扫频技术等等，令测试17项数据只需约7秒。

APx525带2个平衡和2个不平衡输入和输出，在加上192K采样数字接口，有AES/EBU,TOSLINK光纤和SPDIF格式。

APx提供快，一按测试，结果可一页显示，数据，图形都带上下限自动检查。

通过智能对话选择，可非常快速和简单地选择滤波器和高级设定。

对于重复测试不同的输入和输出途径，可完全自动化执行，也可实时监查电平，波形和FFT频谱分析。

其他特别波形，例如方波和粉红噪声等等，可通过Apx的外置源模式播波，以测试CD、DVD和MP3播放机。

在大功率功放测试时，自动测量连续最大输出和峰值，可检视功率图谱和调控扫频，和其他符合CEA-2006和CEA-490A国际标准的测试。

APx突破性地产生信号低至0.1Hz，最大输入电压至300Vrms有效值（160V不平衡输入）和典型失真THD+N<-108(在1KHz，2.5V)，没有其他同档次的产品有此高表现。

A P X测试简易手册信号路径的设置蓝牙播放器测试1.在信号源路径中选择bluetooth.2.点击settings 进行配对连接。

3.选择A2DP Source HSP4.点击Scan for devices 搜索被测产品5.点击pair 进行配对6.连接A2DP 协议7.开始测试相关测试项目蓝牙主机(Audio Gateway)的测试1.Input Configuraton 路径设置为bluetooth2.点击settings 进行配对连接。

3.选择A2DP link ( Hand-free 或者headset)4.点击Scan for devices 搜索被测产品5.点击pair 进行配对6.连接A2DP 协议7.开始测试相关测试项目功放测试1.根据实际接线，设置信号源的输出信号方式2.根据实际接线，设置分析仪的输入信号方式DVD、CD的测试1.信号源设为none2.分析仪接口设置与实际接线方式一致。

选择测试项目根据测试需求增加项目电平测试1.设置信号源输出波形2.设置信号源大小3.设置信号源频率4.打开信号源开关5.读取测量值失真测试1设置信号源输出波形，2设置信号源大小3设置信号源频率4打开信号源开关5按需求设置滤波器6读取测量值信噪比测试1设置信号源输出波形2设置信号源大小3设置信号源频率4打开信号源开关5按需求设置滤波器6读取测量值频率扫描测试1.设置信号源波形2.设置信号源大小3.设置信号源开始频率，结束频率，扫描点数4.设置滤波器5.点击Start 开始测试。

总谐波失真加噪声频率扫描测试1设置信号源波形2设置信号源大小3设置信号源开始频率，结束频率，扫描点数4设置滤波器5 点击Start 开始测试生成测试报告。

A P X测试简易手册信号路径的设置蓝牙播放器测试1.在信号源路径中选择bluetooth.2.点击settings 进行配对连接。

3.选择A2DP Source HSP4.点击Scan for devices 搜索被测产品5.点击pair 进行配对6.连接A2DP 协议7.开始测试相关测试项目蓝牙主机(Audio Gateway)的测试1.Input Configuraton 路径设置为bluetooth2.点击settings 进行配对连接。

3.选择A2DP link ( Hand-free 或者headset)4.点击Scan for devices 搜索被测产品5.点击pair 进行配对6.连接A2DP 协议7.开始测试相关测试项目功放测试1.根据实际接线，设置信号源的输出信号方式2.根据实际接线，设置分析仪的输入信号方式DVD、CD的测试1.信号源设为none2.分析仪接口设置与实际接线方式一致。

选择测试项目根据测试需求增加项目电平测试1.设置信号源输出波形2.设置信号源大小3.设置信号源频率4.打开信号源开关5.读取测量值失真测试1设置信号源输出波形，2设置信号源大小3设置信号源频率4打开信号源开关5按需求设置滤波器6读取测量值信噪比测试1设置信号源输出波形2设置信号源大小3设置信号源频率4打开信号源开关5按需求设置滤波器6读取测量值频率扫描测试1.设置信号源波形2.设置信号源大小3.设置信号源开始频率，结束频率，扫描点数4.设置滤波器5.点击Start 开始测试。

总谐波失真加噪声频率扫描测试1设置信号源波形2设置信号源大小3设置信号源开始频率，结束频率，扫描点数4设置滤波器5 点击Start 开始测试生成测试报告。

一． 安全须知 (1)二． 功能特性说明 (1)三． 规格 (2)四． 控制健与功能 (2)4-1各部名称功能 (2)4-2 (3)4-3 分析荧幕之说明 (3)五．校正方法 (4)五． 使用前准备事项：...................................................................................................................................................................................................................... 4 七 日期与时间之设定 ............................................................................................................................................................................................................................... 4 八，测量 .. (5)8-1测量参数含义说明： ................................................................................................................................................................................................................... 5 8-2．设定测量参数 ............................................................................................................................................................................................................................ 5 九．记忆功能 ............................................................................................................................................................................................................................................. 6 9-2 记忆体手动储存 .......................................................................................................................................................................................................................... 6 9-2 记忆体资料读取 .......................................................................................................................................................................................................................... 6 9-3 记忆体自动存储 .......................................................................................................................................................................................................................... 7 9-4 记忆体资料清除 .......................................................................................................................................................................................................................... 7 一． 安全须知■请依噪音计各项规则使用。

Apx525使用说明目录1、APx525简介 (1)1.1 APx525简介 (1)1.2 APx525功能 (2)1.3 APx525优点 (2)2、APx525说明 (4)2.1 菜单栏 (5)2.2 工具栏 (7)2.3 测试向导 (8)2.4 监视器 (10)2.5 状态栏 (11)2.6 测量参数设置面板 (12)2.7 条形图面板 (16)2.8结果设置栏 (17)2.9 选择器 (18)1、APx525简介1.1 APx525简介APx525是2通道实时输入，输出快速音频分析仪，操作非常方便，简单。

不需要掌握很多的音频测量和编程经验，就能进行测试和编程操作。

大量测试项目模板已固化在电脑上，只需要选择你所需要的测试项目和要求，就可以产生自动化测试程序，自动产生各种格式的综合报告，包括图形，数字，也可以添加产品标记和公司名称。

APx是高速、高性能和友善用户而设计的。

创新发明包括“一按”测试，自动检测执行器，连续扫频技术等等，令测试17项数据只需约7秒。

APx525带2个平衡和2个不平衡输入和输出，在加上192K采样数字接口，有AES/EBU,TOSLINK光纤和SPDIF格式。

APx提供快，一按测试，结果可一页显示，数据，图形都带上下限自动检查。

通过智能对话选择，可非常快速和简单地选择滤波器和高级设定。

对于重复测试不同的输入和输出途径，可完全自动化执行，也可实时监查电平，波形和FFT频谱分析。

其他特别波形，例如方波和粉红噪声等等，可通过Apx的外置源模式播波，以测试CD、DVD和MP3播放机。

在大功率功放测试时，自动测量连续最大输出和峰值，可检视功率图谱和调控扫频，和其他符合CEA-2006和CEA-490A国际标准的测试。

APx突破性地产生信号低至0.1Hz，最大输入电压至300Vrms有效值（160V不平衡输入）和典型失真THD+N<-108(在1KHz，2.5V)，没有其他同档次的产品有此高表现。

Apx525使用说明目录1、APx525简介 (1)1.1 APx525简介 (1)1.2 APx525功能 (2)1.3 APx525优点 (2)2、APx525说明 (4)2.1 菜单栏 (5)2.2 工具栏 (7)2.3 测试向导 (8)2.4 监视器 (10)2.5 状态栏 (11)2.6 测量参数设置面板 (12)2.7 条形图面板 (16)2.8结果设置栏 (17)2.9 选择器 (18)1、APx525简介1.1 APx525简介APx525是2通道实时输入，输出快速音频分析仪，操作非常方便，简单。

不需要掌握很多的音频测量和编程经验，就能进行测试和编程操作。

大量测试项目模板已固化在电脑上，只需要选择你所需要的测试项目和要求，就可以产生自动化测试程序，自动产生各种格式的综合报告，包括图形，数字，也可以添加产品标记和公司名称。

APx是高速、高性能和友善用户而设计的。

创新发明包括“一按”测试，自动检测执行器，连续扫频技术等等，令测试17项数据只需约7秒。

APx525带2个平衡和2个不平衡输入和输出，在加上192K采样数字接口，有AES/EBU,TOSLINK光纤和SPDIF格式。

APx提供快，一按测试，结果可一页显示，数据，图形都带上下限自动检查。

通过智能对话选择，可非常快速和简单地选择滤波器和高级设定。

对于重复测试不同的输入和输出途径，可完全自动化执行，也可实时监查电平，波形和FFT频谱分析。

其他特别波形，例如方波和粉红噪声等等，可通过Apx的外置源模式播波，以测试CD、DVD和MP3播放机。

在大功率功放测试时，自动测量连续最大输出和峰值，可检视功率图谱和调控扫频，和其他符合CEA-2006和CEA-490A国际标准的测试。

APx突破性地产生信号低至0.1Hz，最大输入电压至300Vrms有效值（160V不平衡输入）和典型失真THD+N<-108(在1KHz，2.5V)，没有其他同档次的产品有此高表现。

典型的THD+N -106dB 和24位、1M 的FFT （选件） 无需任何编程，在3秒内进行全面测试 直观的用户界面，一键操作 支持 VB. NET, C#. NET, LabVIEW 驱动 用脚踏开关或条码扫描控制APx 可在任何APx 仪器上共享文件及所采集的.WAV 文件 MS word 或APX 的可在用户界面创建自定义测试报告 高级测量库包括IMD, MOL,动态范围，FFT 或更多（选件） APX515是在测试生产线方面最佳的高性能音频分析仪。

它的测试速度、性能、 自动化以及简易性都是同类产品中最好的。

APX515可以在3秒时间内完成所有关键音频参数的测量。

它拥有最好的性价比。

与所有的APx 系列的音频分析仪一样，典型的THD+N -106dB 和24位、1M 的FFT （选件）,支持192K 采样率的数字接口、一键式操作和简便的操作等特 性。

APx515 ifiii ISO ： 17025 Accredited Calibration 检验，并且拥有最全面的 售后服务及保修期，所以它是最值得信赖的。

3秒内全面的测量，便于自动检测以及低廉的价格APX515可以用它本身的用户接口作为单一的测试单元，也可以用.NET 或 LAB VIEW 应用程序来控制。

在任何情况下，操作人员都可以使用键盘、脚踏开 关或条码扫描来控制APx 仪器或对整个系统总体。

控制开关和外部设备入 pass/fail 显示灯也同样支持。

自动测试线上.net 或LabVIEW 应用程序可以通过API 或LabVIEW 驱动程序直 接控制APx515o 当进行单独测量时，可通过有主程序召回测试序列，用APxUI 创建。

型号和选件：APX515只有一个型号，但其软件选件有扩展测量能力APX515 2通道输入/输出192K 采样数字I/O 接口音频分析SW-HST 增加高速的多音频以及连续扫描测量主要特点1.2.3.4.SW-AML增加IMD、MOL、动态范围、FFT以及其他高级测量工具库SW-ACR增加声学响应测量厂商、设计商、制造商所信赖的世界上成千上万的工程人员都信赖由AP分析仪测量的结果。
