音频测试-失真仪-使用方法

音频指标简介及测试原理方法音频指标测试均是针对有输入和输出的设备而言，就是声音信号经过了一个通道以后，输出与输入之间的差别。

两者差别越小那末性能越好，而且在普通情况下声音经过某一个通道或者某一系统后，普通都有对原信号的放大和衰减。

信噪比、失真率、频率响应这三个指标是音响器材的“基础指标”或者“基本特性”，我们在评价一件音响器材或者一个系统水准之前，必须先要考核这三项指标，这三项指标中的任何一项不合格，都说明该器材或者系统存在着比较重大的缺陷1、信噪比 SNR(Signal to Noise Ratio)：(1) 简单定义:狭义来讲是指放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示，设备的信噪比越高表明它产生的杂音越少。

普通来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。

信噪比普通不应该低于70dB,高保真音箱的信噪比应达到110dB以上。

音频信噪比是指資响设备播放时, 正常声音信号强度与噪声信号强度的比值dB,其计算方法是10LG(PS/PN),其中Ps 和Pn 分别代表信号和噪声的有效功率，也 可以换算成电压幅值的比率关系： 20LG (VS/VN), Vs 和Vn 分别代表信号和噪 声电压的“有效值” O (3)测量方法：信噪比通常不是直接进行测量的，而是通过测量噪声信号 的幅度换算出来的，通常的方法是：给 放大器一个标准信号，通常是0. 775Vrms 或者 2Vp-p@lkHz,调整放大器 的放大倍数使其达到最大不失真输出 功率或者幅度(失真的范围由厂家决定, 通常是10%,也有1%),记下此时放 大器的输出幅Vs,然后撤除输入信号, 测量此时浮现在输出端的噪声电压，记(2)计算方法：信噪比的计量单位是 1=31为Vn,再根据SNR=20LG(Vn/Vs)就可以计算出信噪比了.或者是10LG(PS/PN), 其中Ps和Pn分别代表信号和噪声的有效功率计权：这样的测量方式彻底可以体现设备的性能了。

音频测试-失真仪-使用方法-CAL-FENGHAI.-(YICAI)-Company One1★目的：介绍失真仪的使用方法，使相关人员能正确操作失真仪。

★失真仪（DISTORTION METER）概述失真仪是用来测量放大电路信噪比的一种常用电子仪器。

由于放大电路对基波、二次谐波、多次谐波均具有放大作用，每个放大电路对高次谐波的抑制作用是不同的，为了测量这些谐波成分相对于基波成分所占的比例，我们引用失真度来表示。

注意这里的失真度不同于幅度失真（截止失真和削顶失真）。

下图1是我厂常用的TMD-1911型号的失真仪，失真度与电平同时以两只表头显示。

可以用来测量400Hz±10%和1000Hz±10%信号的失真度, 测量范围从%～30%，共有%、%、1%、3%、10%、30%六个量程。

还可以对20Hz～50KHz的交流信号电压、电平进行测量,测量范围从100mV～100V，共有100mV、300mV、1V、3V、10V、30V、100V七个量程。

图 1★ TMD-1911失真仪面板介绍此面板共分为左右两边，左边的为电平测量面板，右边的为失真度测量面板。

下方的琴键按钮为量程选择按钮，左边的为电压量程，右边的为失真度量程。

量程上方的黑色小孔为调零电位器，左边用来调左边表头指针，右边用来调右边表头指针。

左边的表盘为电平指示盘，有四条刻度线。

当读输入信号交流有效值时，逢1量程读第一条刻度，逢3量程读第二刻度；当读电平分贝值时，逢1量程读第三条刻度；逢3量程读第四刻度。

右边的表盘为失真度指示盘，有三条刻度线。

当读失真度的百分之几时，逢1量程读第一条刻度；逢3量程读第二刻度；当读失真度为多少分贝时，读第三刻度。

红色按钮为开机键，按下去为开机，弹出来为关机。

中间的接口（INPUT）为信号线接口。

此外，两个表盘中间还有3个指示灯，当输入信号为1KHz±10%时，1KHz的指示灯亮；当输入信号为400Hz±10%时，400Hz的指示灯亮；其它信号频率NO GO指示灯亮。

ZQ4121A型自动失真仪下载说明书打印本页1．概述2．技术参数3．工作原理4．使用方法5．维护与校准6．随机附件1．概述ZQ4121A自动失真仪是采用集成电路的电子测量仪器。

具有测试精度高、体积小重量轻、操作方便、性能可靠等优点。

本仪器主要用来测量音频信号及各种音频设备的非线性失真，又可作为音频电压表使用。

并能对放大器及各种音频设备进行信噪比和频率特性的测试。

由于仪器具有电平自动校准和频率自动跟踪装置，使得失真度测量大为简便，即使含有调幅的信号或含有频率抖动成份的信号，也能进行方便而稳定的失真度测试。

适用于科研、生产、通讯、教育、维修等部门及一切需要使用失真仪的场合。

2．技术参数2.1失真度测量：2.1.1测量频率范围：10Hz—109kHz分四个频段2.1.2失真度测量范围：a.20Hz—20kHz0.01%—30%b.10Hz—109kHz0.03%—30%2.1.3失真度测量误差：a.300Hz—5kHz不大于满度值的±7%±0.01%*b.20Hz—20kHz不大于满度值的±10%±0.015%**c.10Hz—109kHz不大于满度值的±15%±0.025%2.1.4机内引入失真：a.300Hz—5kHz不大于0.015%*b.20Hz—20kHz不大于0.025%**c.10Hz—109kHz不大于0.035%2.1.5输入电压自动调整范围：大于10dB2.1.6失真度最小可测电压：100mV2.2电压测量：2.2.1电压测量范围：300μV—300V2.2.2电压测量基本误差：不大于满度值的±5%（1kHz）2.2.3电压频率附加误差：输入量程开关100V以下：a.20Hz—50kHz不大于0.5dBb.5Hz—300kHz不大于1dB输入量程开关300V：a.20Hz—20kHz不大于0.5dBb.10Hz—100kHz不大于1dB2.2.4电压噪音底度：不大于50μV2.2.5最大可测信噪比：120dB2.3失真仪输入阻抗：100kΩ±2%，输入电容不大于100pF*400Hz高通，30kHz低通，在失真度0.03%档时均接入。

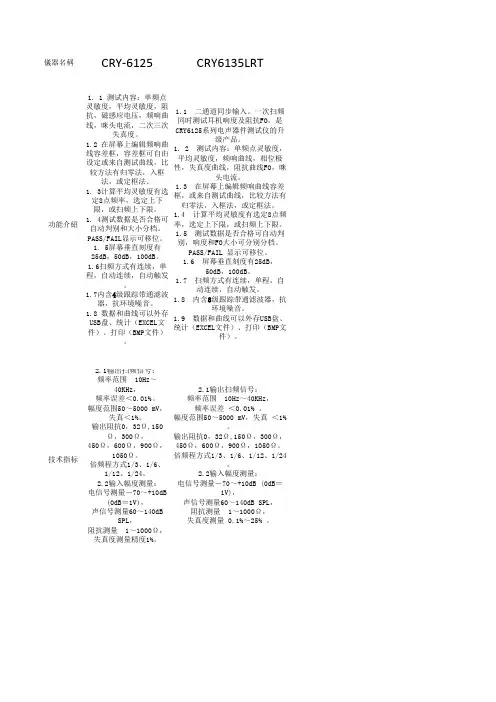

儀器名稱CRY-6125CRY6135LRT技术指标2.1输出扫频信号：频率范围 10Hz～40KHz，频率误差＜0.01%。

幅度范围50～5000 mV，失真＜1%。

输出阻抗0，32Ω,150Ω，300Ω，450Ω，600Ω，900Ω，1050Ω。

倍频程方式1/3、1/6、1/12、1/24。

2.2输入幅度测量：电信号测量－70～+10dB(0dB＝1V)，声信号测量60～140dBSPL，阻抗测量 1～1000Ω，失真度测量精度1%。

2.1输出扫频信号：频率范围 10Hz～40KHz，频率误差 ＜0.01% 。

幅度范围50～5000 mV，失真 ＜1%。

输出阻抗0，32Ω,150Ω，300Ω，450Ω，600Ω，900Ω，1050Ω。

倍频程方式1/3、1/6、1/12、1/24。

2.2输入幅度测量：电信号测量－70～+10dB (0dB＝1V)，声信号测量60～140dB SPL，阻抗测量 1～1000Ω，失真度测量 0.1%～25% 。

1. 1 测试内容：单频点灵敏度，平均灵敏度，阻抗，磁感应电压，频响曲线，咪头电流，二次三次失真度。

1.2 在屏幕上编辑频响曲线容差框，容差框可自由设定或来自测试曲线，比较方法有归零法，入框法，或定框法。

1. 3计算平均灵敏度有选定8点频率，选定上下限，或扫频上下限。

1. 4测试数据是否合格可自动判别和大小分档。

PASS/FAIL显示可移位。

1. 5屏幕垂直刻度有25dB，50dB，100dB。

1.6扫频方式有连续，单程，自动连续，自动触发。

1.7内含4级跟踪带通滤波器，抗环境噪音。

1.8 数据和曲线可以外存USB盘、统计（EXCEL文件）、打印（BMP文件）。

1.1 二通道同步输入。

一次扫频同时测试耳机响度及阻抗FO。

是CRY6125系列电声器件测试仪的升级产品。

1. 2 测试内容：单频点灵敏度，平均灵敏度，频响曲线，相位极性，失真度曲线，阻抗曲线FO，咪头电流。

类别音频测试版本R1文件编号C304-VOICE-制定部门品保部制定日期2011年12月02日页次1/3 我们用专门的仪器设备来测试音频功放的电性能是否正常，相对于用耳朵来听要客观许多。

★输入信号源输入信号源我们采用标准的正弦波，用低频信号发生器来产生。

1）信号源频率：为了便于操作，信号源我们选此3个信号频率：100Hz、1KHz和10KHz。

2）信号源电压：信号源电压我们用500mV。

低频信号发生器的信号电压调好后，不要随意改动。

★输出监控为了测量标准信号经过音频功放放大后，有无失真或者说失真有无超过一定限度，我们必须对音频功放输出端进行监控。

1）波形监控：我们用示波器来监控信号输出波形是否有明显失真。

如音量调到很小时的截止失真，调到很大时的饱和失真，标准的正弦波经过放大后变成了其它波形等都可以通过示波器一眼就看出来。

注意在测不同频率时，示波器的时间系数开关应打到相应档。

100 Hz对应5mS 1KHz对应0.5mS 10K Hz对应50uS 2）幅度监控：我们用交流毫伏表来监控信号输出幅度是否有明显失真。

像声音调大后左右音量不一致，音量调不到最大等不良通过交流毫伏表一眼就可以看出来。

这些故障反应在交流毫伏表上，指针指示位置会有明显不同。

通常我们定义指针左右偏转超过额定值的10%即为不良。

例如某功放输出额定值为2V（在交流毫伏表上指针指示为2V），如果交流毫伏表指针指示在1.8V～2.2V范围外即为不良品。

3）谐波监控：我们用失真仪来监控信号输出的谐波成分是否超过规定值。

如听音乐时有杂音，声音听不清晰，感到怪怪的等等，有时就是因为信号的谐波成分含量太高引起的，谐波成分太高就会产生噪音。

这些谐波用失真仪能很好的检测出来。

失真度的指标须根据不同的产品具体制定，高品质、高保真的产品失真度不能超过1%，而有些简易的功放只要失真度不超过10%就可以了。

类别音频测试版本R1文件编号C304-VOICE-制定部门品保部制定日期2011年12月02日页次2/3★接线方框图低频信号发生器待测试功放板左右声道转换盒示波器交流毫伏表失真仪★接线说明1）将低频信号发生器的输出端与功放板的输入端相连。

APX测试简易手册蓝牙播放器测试1. 在信号源路径中选择 bluetooth.2. 点击settings 进行配对连接。

3. 选择 A2DP Source HSP4. 点击Scan for devices 搜索被测产品5. 点击pair 进行配对6. 连接A2DP 协议7. 开始测试相关测试项目蓝牙主机 (Audio Gateway)的测试ml •嚼i*F w 口**™.“ Ij lhradn<^.lL r«i irrwT«r™iriUi>L4 血 & JC C DC kv«JE UtzSw 1-iitM-V Q DdQ ■V<rj| jp- 'lit 4*1mi"f二“_仃Tail Chicd Kll r^aravJ a VL*ar*L-R BE j»r 1__F^O-flrHia J-： 1HU*8C111h2 1-雌才播於器匕选择MSP largeL生扫描被测产品,lOOu3.配对也协议1()1005.F 1 TUrl E MXJ a❹ I LIAA 針T” E M 'EA+. □」IHweiiW L™isII |~~],_i l^val ^gfnx. □」TIM• Fr*f*w«fTT r~L 」W LP J t# Ax-34 fcvtne * L ,^J <illh,. CRmUril, I* T . _( In* vr-rlirjal fliiMbsH Fh EjL'lrwshl连接协议]片* 2fcj*：pj*. ' "“E L 「W■■Lu nln£<•：■*■_ | 5" i'Sa* njaz •.単 i© ,■ a2. 点击settings 进行配对连接。

3. 选择 A2DP link ( Hand-free 或者 headset)4. 点击Scan for devices 搜索被测产品5. 点击pair 进行配对6. 连接A2DP 协议7. 开始测试相关测试项目功放测试1. 根据实际接线，设置信号源的输出信号方式1蓝才输入测试/殛 <4閔・出rtHh P QSK I哲"出d 2T1讨2 1上i 妲曲■ *叶■ £} 电讣■!比电■卑"曲 liLF 1Li"丄/jT歼也卜_ L 丄Jf -同二I ■和三匸匹"S LK ^I L J V QJL Tmja I V I LE &Dlt| 0 ETror lai t• It hi mH Lmls • 口7 It Ou TrtlU* LJ ・J h ■电ii ・B 十二 j Sin-Jil t«[_]& gMttlJrr S rrik*i rh«r ・l Fl«4feAdj lifl H.TU MH1A*1 1上4・> ti/Lhr 4 nTf M . “li□ LoiiFh udi Tlw*.wtEIlj| 口 l|.：nnir.li|i i；® nrwchwri.J44VEDD B rJVnr< uQST F -I ^SOFT E hfi Idr-aChi选择协议-20krill p lEUsr*!、口4"財讪吓厂'-vrii rl-arZ XIBU I E打描产品hr-doL^lai rm Rf-'HraMiE M ISKI liliiii L —rl-才口打[=I J祝对AA 亍占■ hUti.JL ”. | | ■承!■'.-LlX…Filr 爭亡円岂已asuiewKn"± Preset Jpuls VflndoM Ne^>萨1 ■匕U 囹十剤J U |口I™? | 4；^Jdtls klqiln [j^a右li. _ 仙fZ P*lh "hjp：:SJ ：21 」-叵一g口-叵"詡壮Fxtklh叵一乳却心Fi」h他-总L.poj.Andie P-'Rci-;匚a APxB口亡£> nH T(Lat 3 D& Huth ©E TTOF□i__LU □L J—_ [TL J 匚—ELrF>T±TlCTLc^tl an 5 IH：*MFt艸4沁片久山a uCf . E£«ilJC1 *r*l 各I M Eft l4li t□CM C师二al IlwljLVsRii .* sre tiKroiBl tJ-i^i-B_j J i »j«p*4 F F■从弋用ti可□尸□咼L!(r □常□常nr □L□兰口皆□r LI ITLm4G BTBF；tl舐W E LtTel CJ. OOCOi klkDmUi^n g TOO 总-2C OK： k*k.) riiwc.4n»+K m吠轉TJBtlf .tvttl1JA Uni L ri>TO l>*fLD L at-t iu* F L I J H* ? ail ? t?F]DL'ffKitrtL™ Ptr'-dnwt Lrme-1. 理) mun Mi M«uv«Hbl .$8 63 Zh# ' Ji j *■ •Sf5+1. D|DVD、CD的测试1. 信号源设为none2. 分析仪接口设置与实际接线方式一致。

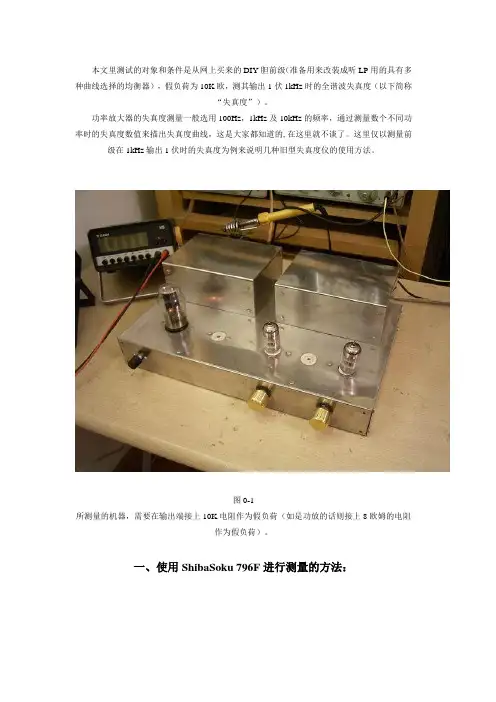

本文里测试的对象和条件是从网上买来的DIY胆前级（准备用来改装成听LP用的具有多种曲线选择的均衡器），假负荷为10K欧，测其输出1伏1kHz时的全谐波失真度（以下简称“失真度”）。

功率放大器的失真度测量一般选用100Hz，1kHz及10kHz的频率，通过测量数个不同功率时的失真度数值来描出失真度曲线，这是大家都知道的,在这里就不谈了。

这里仅以测量前级在1kHz输出1伏时的失真度为例来说明几种旧型失真度仪的使用方法。

图0-1所测量的机器，需要在输出端接上10K电阻作为假负荷（如是功放的话则接上8欧姆的电阻作为假负荷）。

一、使用ShibaSoku 796F进行测量的方法：图1-1整体接线图。

可看到面板右上方的红色数字显示信号源输出的信号频率是1kHz。

图1-2信号发生器部分的设置，上面画面显示的是设置在1kHz上各旋钮的位置，输出信号的强度由右下方的OUTPUT的套钮来设定。

可将FUNCTION的OCS（dBm）键按下，通过表头显示来设定输出信号的强度。

(本机输出振荡信号的0dBm为0.7V,+10dBm为2.2V,+3dBm为1V)。

[。

图1-3输入电压档位的设定，上面画面的INPUT ATT（输入衰减）设在20dB，表示衰减到10分之一，下面METER RANGE（量程）按下的是0.3(V)档，因此可知此时显示的量程是3V（量程在0.3V,输入衰减在40dB时，实际量程为30V）。

图1-4在输入电压设在3V档时，调节被测前级的音量旋钮，使输出电压为1V。

图1-5进行基波电平设置（也就是设置成100%）。

将FUNCTION的CAL（蓝色字体）按键按下，将METER RANGE的左面第一个按键（蓝色字体CAL）按下，然后调节“CAL”旋钮使表头指针与满度位置重合。

（当无法达到满度时，则需改变INPUT ATT的档位，从20dB改到0dB。

这点很重要。

）其原理简介如下：全谐波失真度的数值等于将各次谐波相加的和作为分子，基波作为分母的分数数值。

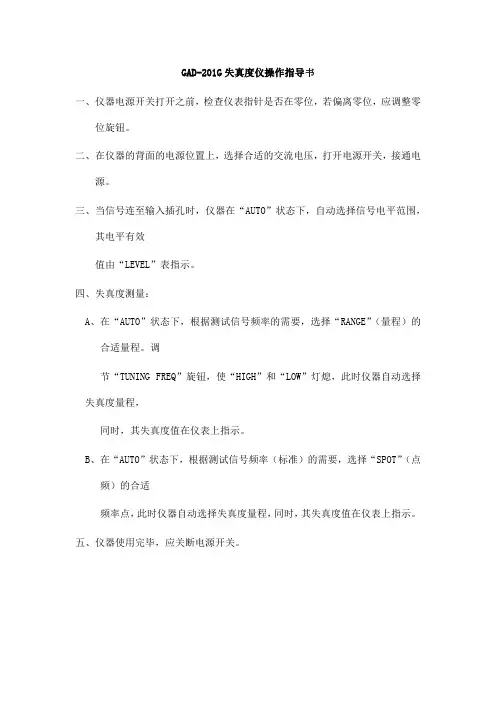

GAD-201G失真度仪操作指导书
一、仪器电源开关打开之前，检查仪表指针是否在零位，若偏离零位，应调整零
位旋钮。

二、在仪器的背面的电源位置上，选择合适的交流电压，打开电源开关，接通电
源。

三、当信号连至输入插孔时，仪器在“AUTO”状态下，自动选择信号电平范围，
其电平有效
值由“LEVEL”表指示。

四、失真度测量：
A、在“AUTO”状态下，根据测试信号频率的需要，选择“RANGE”（量程）的
合适量程。

调
节“TUNING FREQ”旋钮，使“HIGH”和“LOW”灯熄，此时仪器自动选择失真度量程，
同时，其失真度值在仪表上指示。

B、在“AUTO”状态下，根据测试信号频率（标准）的需要，选择“SPOT”（点
频）的合适
频率点，此时仪器自动选择失真度量程，同时，其失真度值在仪表上指示。

五、仪器使用完毕，应关断电源开关。
