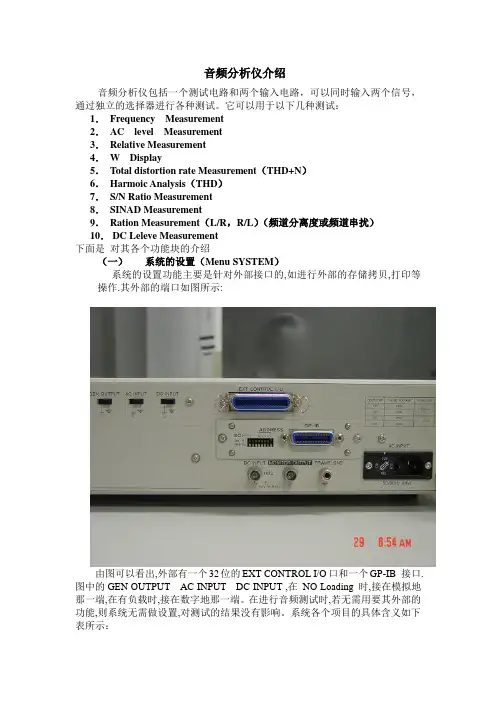

音频分析仪介绍音频分析仪包括一个测试电路和两个输入电路,可以同时输入两个信号,通过独立的选择器进行各种测试。
它可以用于以下几种测试:1.Frequency Measurement2.AC level Measurement3.Relative Measurement4.W Display5.Total distortion rate Measurement(THD+N)6.Harmoic Analysis(THD)7.S/N Ratio Measurement8.SINAD Measurement9.Ration Measurement(L/R,R/L)(频道分离度或频道串扰)10.DC Leleve Measurement下面是对其各个功能块的介绍(一)系统的设置(Menu SYSTEM)系统的设置功能主要是针对外部接口的,如进行外部的存储拷贝,打印等操作.其外部的端口如图所示:由图可以看出,外部有一个32位的EXT CONTROL I/O口和一个GP-IB 接口.图中的GEN OUTPUT AC INPUT DC INPUT ,在NO Loading 时,接在模拟地那一端,在有负载时,接在数字地那一端。
在进行音频测试时,若无需用要其外部的功能,则系统无需做设置,对测试的结果没有影响。
系统各个项目的具体含义如下表所示:SYSTEM 系统的设置Meu1 LCD的调整INTEN LCD亮度的调整(0~9)CTRS LCD对比度的调整(0~9)VER 版本号,年月Meu2 EXT I/O口的设置PT.1 指外部EXT I/O口P1.0~P1.7CONT 作为输出口M.RCL Memory RecallingPRINT 作为打印输出口PT.2 指外部EXT I/O口P2.0~P2.7CONT 作为输出口D.READ 作为输入口PRINT 打印模式的设置MODE0 都不打印MODE1 当测量的值超过限制的范围时打印MODE2 当测量的值落在特定的存储地址时打印MODE3当测量的值落在特定的存储地址且超过限制的范围时打印MODE4 所有的存储测量值均依次打印Meu3 测量数据存储的设置GP 存储组的设置(从0~9)ST 存储的起始地址设置(00~99)END 存储的终止地址设置(00~99)Meu4 存储数据的内部拷贝和交换(地址段A--地址段B)S.ST 要拷贝或交换数据起始地址A的设置(00~99)S.END 要拷贝或交换数据终止地址A的设置(00~99)D.ST要拷贝或交换数据起始地址B的设置(00~99),最终地址默认为99COPY 执行拷贝操作SWAP 执行SWAP操作Meu5 通过GP-IB 接口存储到其他设备ST 存储到其他设备数据起始地址的设置(00~99)END 存储到其他设备数据终止地址的设置(00~99)ADRS 对GP-IB端口的选择(00~31)ADD 对端口进行增加CLR 清楚DUMP 执行操作Meu6 存储数据的打印ST 打印起始地址设置(00~99)END 打印终止地址设置(00~99)LIST 执行打印操作Meu7 同步设置(二)Front Panel 的界面(三)测试时各个项目的功能介绍1.要选中上一排的测试项目,直接按一下就可以了。

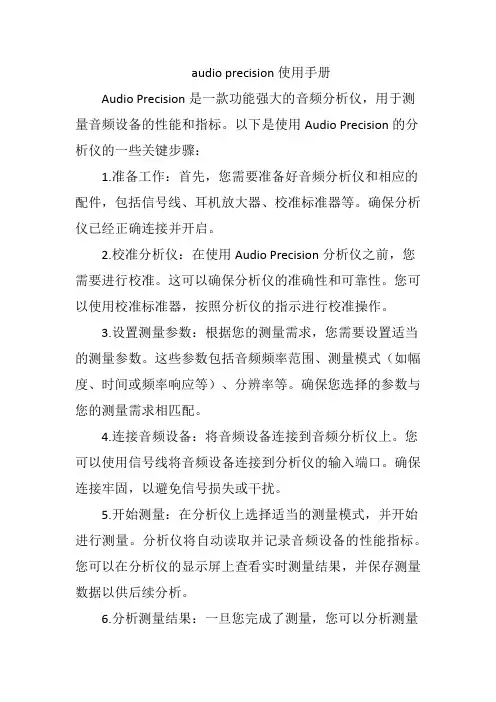

audio precision使用手册欢迎使用Audio Precision(以下简称AP),本使用手册将为您提供有关AP音频分析系统的详细信息和操作指南,以帮助您充分了解和正确使用设备。
1. 简介AP音频分析系统是一款高性能的音频测量仪器,可广泛应用于声学、音频工程、通信和消费电子等领域。
它具备准确、快速和可靠的性能,并且提供了丰富的功能和选项,满足各种复杂的音频测量需求。
2. 设备配置AP音频分析系统由主机和外围设备组成。
主机包括控制面板、显示屏和接口,用于控制设备和显示测量结果。
外围设备包括声卡、输入输出模块、麦克风、音箱等,用于数据采集和信号输出。
3. 系统设置在使用AP音频分析系统之前,您需要进行系统设置。
首先,确保所有设备已正确连接,并按照说明书进行安装和调试。
然后,打开主机电源,并进行电源和接口设置。
最后,根据具体要求,调整系统的时间、单位、存储和显示等参数。
4. 测量准备在进行测量之前,需根据具体的测试对象和测量目的,选择合适的外围设备和接口。
例如,若需测量声压级,则需连接麦克风和预放大器;若需测量频率响应,则需连接音箱和功率放大器。
此外,还需进行校准和校验,以确保测量结果的准确性和可靠性。
5. 测量操作AP音频分析系统提供了丰富的测量功能和选项。
在进行测量之前,您可以选择相应的测量类型(如频率响应、失真分析、噪声分析等),并设置相关参数(如测量范围、分辨率、加窗函数等)。
然后,通过控制面板或软件界面,启动和停止测量,并实时显示和记录测量结果。
6. 数据分析AP音频分析系统不仅能够进行实时测量,还可以对已采集的数据进行深入分析。
通过内置的分析工具和算法,您可以进行数据处理、曲线拟合、谱图绘制等操作,从而获取更详尽和全面的分析结果。
此外,还可以将数据导出为图像、报告或其他格式,以便于后续处理和分享。
7. 故障排除在使用AP音频分析系统过程中,可能会遇到一些问题和故障。
一般情况下,您可以参考用户手册或在线帮助文档,了解常见问题的解决方法。
