精编音频分析仪使用简易图解

APX 测试简易手册专业知识整理分享信号路径的设置蓝牙播放器测试1.在信号源路径中选择bluetooth.2.点击settings 进行配对连接。

3.选择A2DP Source HSP4.点击Scan for devices 搜索被测产品5.点击pair 进行配对6.连接A2DP 协议7.开始测试相关测试项目专业知识整理分享蓝牙主机(Audio Gateway)的测试1.Input Configuraton 路径设置为bluetooth2.点击settings 进行配对连接。

3.选择A2DP link ( Hand-free 或者headset)4.点击Scan for devices 搜索被测产品5.点击pair 进行配对6.连接A2DP 协议7.开始测试相关测试项目专业知识整理分享功放测试1.根据实际接线，设置信号源的输出信号方式2.根据实际接线，设置分析仪的输入信号方式专业知识整理分享DVD、CD的测试1.信号源设为none2.分析仪接口设置与实际接线方式一致。

专业知识整理分享选择测试项目根据测试需求增加项目专业知识整理分享专业知识整理分享专业知识整理分享电平测试1.设置信号源输出波形2.设置信号源大小3.设置信号源频率4.打开信号源开关5.读取测量值专业知识整理分享失真测试1设置信号源输出波形，2设置信号源大小3设置信号源频率4打开信号源开关专业知识整理分享6读取测量值信噪比测试1设置信号源输出波形2设置信号源大小3设置信号源频率4打开信号源开关专业知识整理分享6读取测量值频率扫描测试1.设置信号源波形2.设置信号源大小3.设置信号源开始频率，结束频率，扫描点数4.设置滤波器专业知识整理分享5.点击Start 开始测试。

总谐波失真加噪声频率扫描测试1设置信号源波形2设置信号源大小3设置信号源开始频率，结束频率，扫描点数专业知识整理分享4设置滤波器5 点击Start 开始测试生成测试报告专业知识整理分享专业知识整理分享。

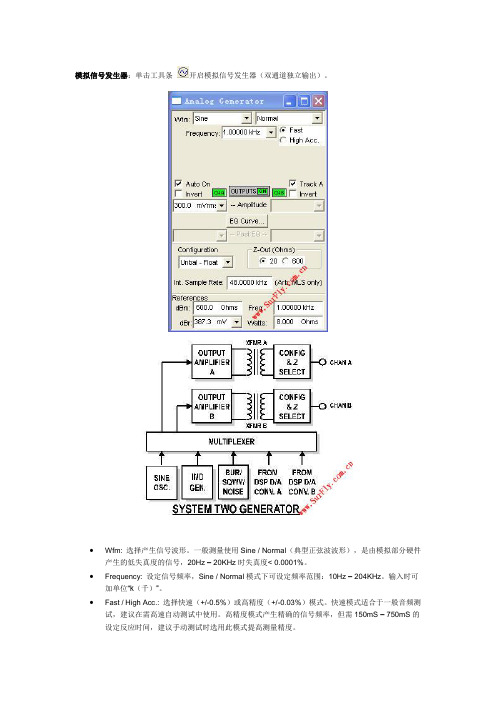

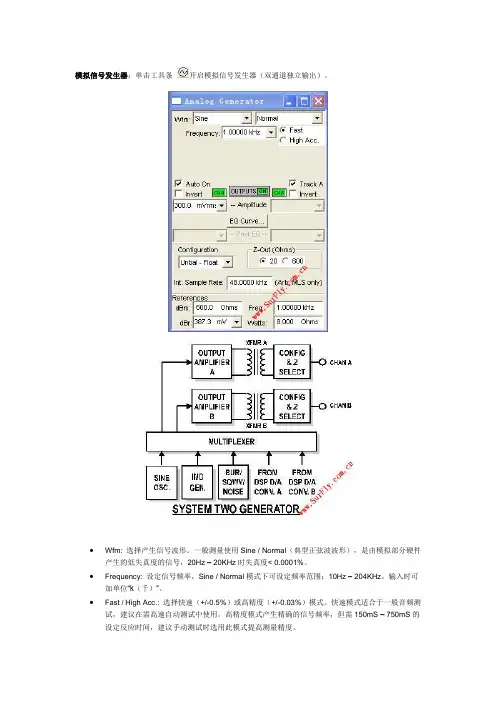

模拟信号发生器：单击工具条开启模拟信号发生器（双通道独立输出）。

∙Wfm: 选择产生信号波形。

一般测量使用Sine / Normal（典型正弦波波形），是由模拟部分硬件产生的低失真度的信号，20Hz – 20KHz时失真度< 0.0001%。

∙Frequency: 设定信号频率，Sine / Normal模式下可设定频率范围：10Hz – 204KHz。

输入时可加单位“k（千）”。

∙Fast / High Acc.: 选择快速（+/-0.5%）或高精度（+/-0.03%）模式。

快速模式适合于一般音频测试，建议在需高速自动测试中使用。

高精度模式产生精确的信号频率，但需150mS – 750mS的设定反应时间，建议手动测试时选用此模式提高测量精度。

∙Amplitude: 设定信号振幅。

平衡输出时可设定振幅：<10uV – 13.33Vrms。

非平衡输出时可设定振幅：<10uV – 26.66Vrms。

输入时可加单位“n（纳），u（微），m（毫）”。

注意因信号发生器的输出阻抗的差异，和DUT输入阻抗的差异，会导致DUT输入端的信号电压偏低于APWIN 的设定电压。

∙OUTPUT ON/OFF: 信号发生器输出开关。

按钮绿色是开启，灰色是关闭。

∙Auto On: 如选中，在扫频开始时自动开启信号发生器，结束时自动关闭信号发生器。

∙CHA On/Off: A通道输出开关。

按钮绿色是开启，灰色是关闭。

作用在信号发生器输出开关前。

∙CHB On/Off: B通道输出开关。

按钮绿色是开启，灰色是关闭。

作用在信号发生器输出开关前。

∙Invert: 信号相位180度反转。

可分别控制A / B通道。

通常反转B通道相位用于Dolby ProLogic 测量。

∙Track A: 如选中则同时设定A / B通道的振幅，反之分别设定。

∙EQ Curve: 选用APWIN或自定的均衡器曲线。

一般测量不使用。

∙Configuration / Z-Out: 选择balanced（平衡）/ unbalanced（非平衡）/ Comm mode test, 选择grounded（接地）或float（浮地），选择20 Ohm / 40 Ohm / 150 Ohm / 600 Ohm输出阻抗。

ATS-1音频分析仪操作手册操作方法概述: 对比度旋钮操作方法概述前面板控制器可分为以下各部分：图4-1前面板按键组成CONTRAST对比度旋钮对比度旋钮用于调整亮度及液晶显示器的视角。

如果观看屏幕时有困难，调整此旋钮能够使显示字符和背景较容易地区分开来。

屏幕亦可反转为背景黑而字符光来显示，该项调整放在设置面板中。

参见页4-8。

仪器模式键——面板导航仪器模式键选择主要的操作模式和显示模式。

通过这些按键可选择1——7种不同的显示面板。

P1PA用户手册Pg 4-1概述: 仪器模式键——面板导航操作方法下图表示各主面板之间的切换关系：捷径：按任何功能键将进入主面板，甚至测量功能不变。

图4-2 面板导航Pg 4-2 P1PA用户手册操作方法概述: 仪器模式键——面板导航本机一开机时，将进入默认的主面板。

其外观如下：图4-3 选择主面板顶部一行的是分析区，通常显示为一、二、或三个实时的读数。

中间一行是信号发生器区，用于显示信号发生器的运行参数。

底部一行提供给软键使用，用于在不同的仪器条件下改变相应的功能。

面板按键提供主面板、和发生器面板、分析器面板和设置面板。

通常第一次按下面按键进入主面板，随后按下该键会在上述面板中循环，最后并返回主面板。

按下BARGRAPH键进入条形面板，其外观如下：图4-4 条形面板这个面板的三个实时的读数，顶部一行如同主面板顶部。

底部替换为一个水平的条形，条形能实时显示读数。

有关更多条形的内容请参见页4－57。

P1PA用户手册Pg 4-3概述: 仪器模式键——面板导航操作方法按SWEEP键可进入扫描面板，其外观如下：图4-5 扫描面板扫描面板用于测量一定范围内的频率或幅度的每一步的值，并读取每步读数。

并根据读数在画面显示图形。

读数产生在垂直轴。

详情参见页4-59。

PRINT键的操作取决于当前屏幕显示的不同而有不同的操作。

当扫描面板显示完毕后按下PRINT键，显示屏将会切换到打印面板，其外观如下：图4-6 打印面板或者表格数据。

音频分析仪使用方法说明书一、前言音频分析仪是一种用于分析和测量音频信号的仪器。

本说明书旨在为用户提供操作指南，帮助用户正确使用音频分析仪。

二、产品概述音频分析仪是一种多功能仪器，能够对音频信号进行频谱分析、频率测量、失真检测等操作。

它可以广泛应用于音频工程、音乐制作、声学研究等领域。

三、仪器配置1. 主机：音频分析仪的主要控制单元，包含显示屏、调节旋钮、按钮等操作控制部件。

2. 探头：用于接收音频信号并传输给主机进行分析。

3. 电源适配器：用于供电。

四、操作步骤以下是使用音频分析仪的基本操作步骤：1. 连接电源：将电源适配器插入音频分析仪的电源插孔，并将另一端插入电源插座。

2. 连接探头：将探头连接到音频分析仪的探头接口上，确保连接牢固。

3. 打开电源：按下主机上的电源按钮，音频分析仪将开始启动。

4. 调节参数：使用主机上的调节旋钮，可以调节分析仪的参数，如频率范围、时间窗口等。

根据具体需求进行调整。

5. 选择分析模式：音频分析仪通常具有多种分析模式，如频谱分析、频率测量、失真检测等。

根据需要选择相应的模式。

6. 进行分析：根据选择的分析模式，将音频信号输入探头。

音频分析仪将对该信号进行相应的分析，并在显示屏上显示结果。

7. 结果解读：根据显示屏上的结果，用户可以对音频信号进行进一步的判断和分析。

注意观察频谱图、频率数值、失真程度等参数。

8. 关闭仪器：使用完毕后，先将音频信号断开，然后按下主机上的电源按钮，将音频分析仪关闭。

五、注意事项1. 请严格按照说明书的指引进行操作，避免任何不必要的损坏或故障。

2. 使用音频分析仪时，请确保工作环境安全，避免水、尘埃等物质对仪器造成影响。

3. 在操作过程中，避免过度调节参数，以免对音频信号产生误解。

4. 长时间使用音频分析仪时，注意及时散热，避免过热引起仪器故障。

六、维护保养1. 使用后，请及时将音频分析仪存放在干燥、通风的地方。

2. 定期清洁：使用干净、柔软的布轻轻擦拭音频分析仪的表面，避免使用有害化学物质。

音频分析仪介绍音频分析仪包括一个测试电路和两个输入电路，可以同时输入两个信号，通过独立的选择器进行各种测试。

它可以用于以下几种测试：1．Frequency Measurement2．AC level Measurement3．Relative Measurement4．W Display5．Total distortion rate Measurement（THD+N）6．Harmoic Analysis（THD）7．S/N Ratio Measurement8．SINAD Measurement9．Ration Measurement（L/R，R/L）（频道分离度或频道串扰）10．DC Leleve Measurement下面是对其各个功能块的介绍（一）系统的设置（Menu SYSTEM）系统的设置功能主要是针对外部接口的,如进行外部的存储拷贝,打印等操作.其外部的端口如图所示:由图可以看出,外部有一个32位的EXT CONTROL I/O口和一个GP-IB 接口.图中的GEN OUTPUT AC INPUT DC INPUT ,在NO Loading 时,接在模拟地那一端,在有负载时,接在数字地那一端。

在进行音频测试时,若无需用要其外部的功能,则系统无需做设置,对测试的结果没有影响。

系统各个项目的具体含义如下表所示：SYSTEM 系统的设置Meu1 LCD的调整INTEN LCD亮度的调整(0~9)CTRS LCD对比度的调整(0~9)VER 版本号,年月Meu2 EXT I/O口的设置PT.1 指外部EXT I/O口P1.0~P1.7CONT 作为输出口M.RCL Memory RecallingPRINT 作为打印输出口PT.2 指外部EXT I/O口P2.0~P2.7CONT 作为输出口D.READ 作为输入口PRINT 打印模式的设置MODE0 都不打印MODE1 当测量的值超过限制的范围时打印MODE2 当测量的值落在特定的存储地址时打印MODE3当测量的值落在特定的存储地址且超过限制的范围时打印MODE4 所有的存储测量值均依次打印Meu3 测量数据存储的设置GP 存储组的设置(从0~9)ST 存储的起始地址设置(00~99)END 存储的终止地址设置(00~99)Meu4 存储数据的内部拷贝和交换(地址段A--地址段B)S.ST 要拷贝或交换数据起始地址A的设置(00~99)S.END 要拷贝或交换数据终止地址A的设置(00~99)D.ST要拷贝或交换数据起始地址B的设置(00~99),最终地址默认为99COPY 执行拷贝操作SWAP 执行SWAP操作Meu5 通过GP-IB 接口存储到其他设备ST 存储到其他设备数据起始地址的设置(00~99)END 存储到其他设备数据终止地址的设置(00~99)ADRS 对GP-IB端口的选择(00~31)ADD 对端口进行增加CLR 清楚DUMP 执行操作Meu6 存储数据的打印ST 打印起始地址设置(00~99)END 打印终止地址设置(00~99)LIST 执行打印操作Meu7 同步设置（二）Front Panel 的界面（三）测试时各个项目的功能介绍1．要选中上一排的测试项目，直接按一下就可以了。

ATS-1音频分析仪操作手册操作方法概述: 对比度旋钮操作方法概述前面板控制器可分为以下各部分：图4-1前面板按键组成CONTRAST对比度旋钮对比度旋钮用于调整亮度及液晶显示器的视角。

如果观看屏幕时有困难，调整此旋钮能够使显示字符和背景较容易地区分开来。

屏幕亦可反转为背景黑而字符光来显示，该项调整放在设置面板中。

参见页4-8。

仪器模式键——面板导航仪器模式键选择主要的操作模式和显示模式。

通过这些按键可选择1——7种不同的显示面板。

P1PA用户手册Pg 4-1概述: 仪器模式键——面板导航操作方法下图表示各主面板之间的切换关系：捷径：按任何功能键将进入主面板，甚至测量功能不变。

图4-2 面板导航Pg 4-2 P1PA用户手册操作方法概述: 仪器模式键——面板导航本机一开机时，将进入默认的主面板。

其外观如下：图4-3 选择主面板顶部一行的是分析区，通常显示为一、二、或三个实时的读数。

中间一行是信号发生器区，用于显示信号发生器的运行参数。

底部一行提供给软键使用，用于在不同的仪器条件下改变相应的功能。

面板按键提供主面板、和发生器面板、分析器面板和设置面板。

通常第一次按下面按键进入主面板，随后按下该键会在上述面板中循环，最后并返回主面板。

按下BARGRAPH键进入条形面板，其外观如下：图4-4 条形面板这个面板的三个实时的读数，顶部一行如同主面板顶部。

底部替换为一个水平的条形，条形能实时显示读数。

有关更多条形的内容请参见页4－57。

P1PA用户手册Pg 4-3概述: 仪器模式键——面板导航操作方法按SWEEP键可进入扫描面板，其外观如下：图4-5 扫描面板扫描面板用于测量一定范围内的频率或幅度的每一步的值，并读取每步读数。

并根据读数在画面显示图形。

读数产生在垂直轴。

详情参见页4-59。

PRINT键的操作取决于当前屏幕显示的不同而有不同的操作。

当扫描面板显示完毕后按下PRINT键，显示屏将会切换到打印面板，其外观如下：图4-6 打印面板或者表格数据。
