九年级物理电路图的画法及实物图的连接

1 L1

L2 S1

图 a 电路实物图连接

一、根据要求用笔画线代替导线，将各题中的实物连接起来。

1、图中灯泡L1和L2串联，开关控制两灯的通、断电。

2、图中灯泡L1和L2并联，开关同时控制两灯的通、断电。

3、图中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

4、图a、图b中灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。

5、图中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。

6、图a、图b、图c中两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。

7、在图中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。 L1 L2

L1 L2

L1 L2

S1

S2

S2 L1 L2

S1

图 a S L1 L2 S1 S2

S

图 b

L1

L2

L3 S1

S

S2

图 b S1 S L1

L2

图 c L2 S1

S L1

2 L1 L2 S

L1 L2 S

L1 L2 S

A2 A1

L1 L2 S

A2 A1

L1 L2 S

L1 L2 S L1 L2 S

8、灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。

9、图中在A、B两房间都能控制灯泡的通、断电。

10、图中两灯泡并联，开关S是总开关，电流表测通过L1和L2的总电流

11、图a、图b中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。

12、图a、图b中两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流。

13、图a、图b中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。

L1 L2

S1

S

L1 S S2

L2 S1

图 14

B

图 a 图 b

图 a 图 b

图 a 图 b A

3 L2 L1 V1

V2

L1 L2 S

L1

L2 A2 A1 S L

1

电流 电路画图技巧 九年级物理

知识点一：画图

方法：左手指原图，右手画新图，从电源“+”极开始，指一个画一个，直到指回“-”极，

指完画完。

▲尊重原图实际，不改变原图元件的位置和顺序。

① 由电路图连接实物图：

如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直

到完成；

如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连

接；

应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处

乱接。

②由实物图画出对应的电路图：

如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直

到完成；

如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连

接；

应该注意：电路图中的导线是平、竖的（要用刻度尺完成）；导线的连接应该是密闭的，不

能出现断裂的情况；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。

知识点二：设计电路

方法：不要把全部条件一起看完，而要一个一个地满足，最后连接成完整的电路。

随堂基础巩固

1.请按电路图将实物图连接完成

2

3

2.请按实物图画出电路图

3.按要求设计电路

1.图中的开关叫做单刀双掷开关，当把闸刀向左边按下时，a、b两个接线柱是接通的，a、

c之间是断开的；当把闸刀向右边按下时，a、c两个接线柱是接通的，a、b之间是断开的.

现在请你用这个闸刀来控制红灯和绿灯，使闸刀向左边按下时红灯亮、绿灯熄，向右边按下

时绿灯亮、红灯熄，画出导线的连接图。

2.方伟是个摄影爱好者，他想自制一个能用于洗印黑白照片的简易曝光箱。箱内有两个灯泡，

其中灯L

l涂成红色，灯L

2不涂色：箱外有两个开关S

1和S

2，当S

l

闭合时，只有红灯正常发

4

光，这时可在红灯照明下调整底片和相纸的位置，调好后闭含S

2，这时两灯都正常发光，从

而使相纸感光。为了防止在相纸没有调整好之前，由于操作失误而使灯L

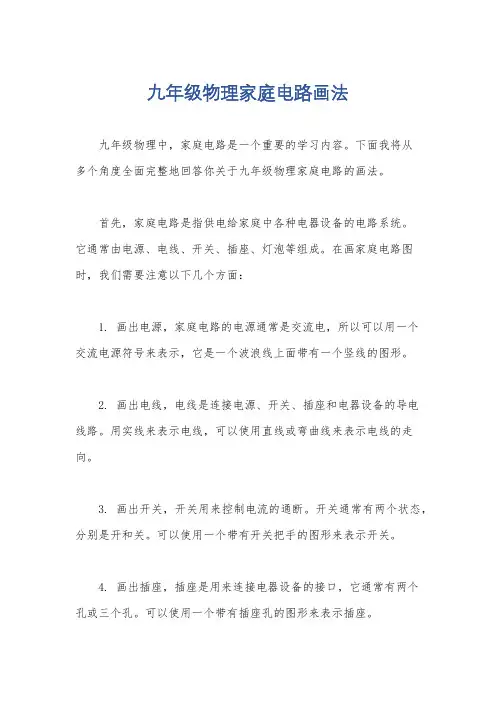

九年级物理家庭电路画法

九年级物理中，家庭电路是一个重要的学习内容。下面我将从多个角度全面完整地回答你关于九年级物理家庭电路的画法。

首先，家庭电路是指供电给家庭中各种电器设备的电路系统。它通常由电源、电线、开关、插座、灯泡等组成。在画家庭电路图时，我们需要注意以下几个方面：

1. 画出电源，家庭电路的电源通常是交流电，所以可以用一个交流电源符号来表示，它是一个波浪线上面带有一个竖线的图形。

2. 画出电线，电线是连接电源、开关、插座和电器设备的导电线路。用实线来表示电线，可以使用直线或弯曲线来表示电线的走向。

3. 画出开关，开关用来控制电流的通断。开关通常有两个状态，分别是开和关。可以使用一个带有开关把手的图形来表示开关。

4. 画出插座，插座是用来连接电器设备的接口，它通常有两个孔或三个孔。可以使用一个带有插座孔的图形来表示插座。

5. 画出灯泡，灯泡是家庭电路中常见的电器设备之一。可以使用一个小圆圈来表示灯泡，并在圆圈内部画上一个小弯曲线来表示灯丝。

在画家庭电路图时，需要注意以下几点：

1. 画图要清晰，确保每个元件的形状和连接关系清晰可辨，避免混淆和误解。

2. 标注元件，在每个元件旁边写上相应的标识，如电源的符号、开关的符号等，以便于理解和识别。

3. 使用箭头表示电流方向，在电线上可以使用箭头来表示电流的流动方向，箭头指向电流的流动方向。

4. 使用符号表示元件，在画图时，可以使用一些常见的电路元件符号，如电源符号、开关符号、插座符号等，以便于简化图形和理解。

综上所述，以上是关于九年级物理家庭电路画法的一些基本要点和注意事项。希望能对你有所帮助。如有任何问题，请随时提问。

初中物理电路图画法

1

画电路图题型

首先，画电路图题型大约可分为以下几种：

▪ 1、看实物画出电路图。

▪ 2、明确每个元件的位置，然后作图

▪ 3、看图连元件作图。

▪ 4、根据要求设计电路。

▪ 5、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。

1、看实物画电路图

关键是在看图，图看不明白，就无法作好图。

中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

2、明确元件位置后作图

顺序是：

先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

3、看电路图连元件作图

方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
