课 题 电路图的画法及实物图的连接
授课时间：2016年5月1日
教学目标
1、 让学生熟悉基本电路，可以熟练的根据电路图连接实物图。
2、 能够根据实物图画出电路图。
重点、难点
根据题目条件连接实物图
考点及考试要求
电路图的画法及实物图的连接

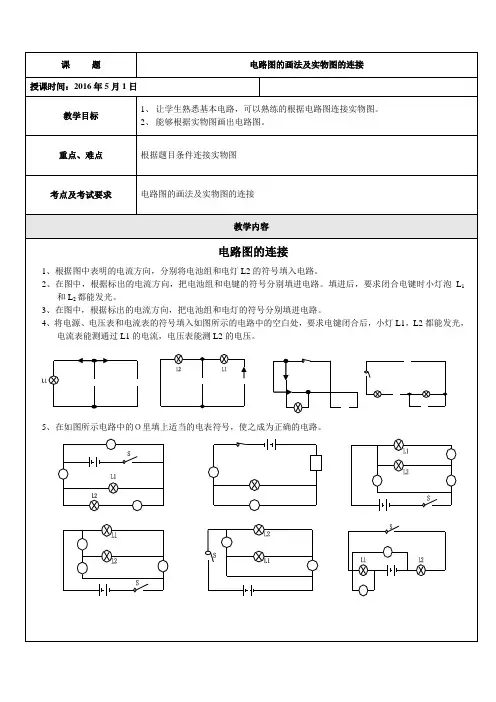

教学内容
电路图的连接
1、根据图中表明的电流方向，分别将电池组和电灯L2的符号填入电路。
2、在图中，根据标出的电流方向，把电池组和电键的符号分别填进电路。填进后，要求闭合电键时小灯泡L1和L2都能发光。
3、在图中，根据标出的电流方向，把电池组和电灯的符号分别填进电路。
4、将电源、电压表和电流表的符号填入如图所示的电路中的空白处，要求电键闭合后，小灯L1，L2都能发光，电流表能测通过L1的电流，电压表能测L2的电压。
5、在如图所示电路中的Ｏ里填上适当的电表符号，使之成为正确的电路。
6、在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：当电键S闭合时，两灯发光，且电流表的示数不变。
7、在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：当电键S闭合时，两灯发光，且电流表测量干路中的电流。
8、在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：(1)灯L1与L2并联；(2)电键只控制灯L2。
9、请仔细观察如图所示的实物电路，并在下面两种方案中任选一种方案，使电流成为合理的电路。
（1）在图中只加一根导线，使实物电路成为并联电路；
（2）在图中只改动一根导线的一端，使实物电路成为串联电路。要求：在被改动的导线上画“×”，然后画出改动的导线。
10、给图中的电路添加一条导线，使S只控制L2。
11、在如图所示的电路中，有两根导线尚未连接，请用笔画线作为导线补上，补上后要求：（1）灯L1和L2并联连接；（2）电键S只控制L2。
12、将图中的电路添加两条导线，再去掉一条导线，要求：L1，L2串联连接，电压表测L2两端电压。
优能中学教育学习中心
U-CAN Learning center of middle school
1.按照电路图
连接右侧的实物图。
优能中学教育学习中心
U-CAN Learning center of middle school
图5
2.按照下列实务图，画出相应的电路图。
优能中学教育学习中心
U-CAN Learning center of middle school
图10
优能中学教育学习中心
U-CAN Learning center of middle school
1.按照电路图 连接右侧的实物图。
优能中学教育学习中心
U-CAN Learning center of middle school
图5
2.按照下列实务图，画出相应的电路图。
优能中学教育学习中心
U-CAN Learning center of middle school
图10
1
1 1.根据实物图画出对应的电路图：
2. 根据实物图画出对应的电路图：
3.根据实物图画出对应的电路图：
3.根据电路图，将对应右图各实物元件连接起来。
4.按图所示的实物图画电路图。
+
—
L3 L2 L1
S2 S1 2
2 5. 根据图2所示的电路图连接图3所示的实物图
6. 在图下中，根据电路图连接实物图：
7. 按图所示的实物图画电路图。
8. 按图所示的实物图画电路图。
9. 按图所示的实物图画电路图。
