初三物理 电路图和实物图的转化

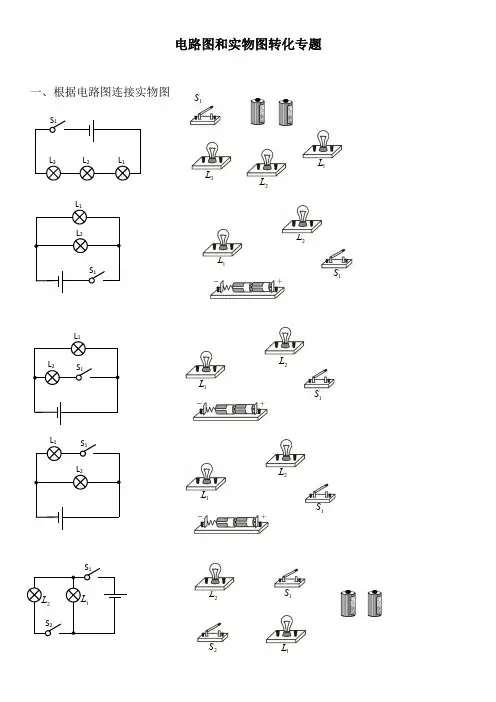

一、根据电路图连接实物图

二、根据实物图，画出相应的电路图

三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L1和L2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图

2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。

3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。在虚框内画出电路图并连接实物图。

4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。

5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。

6、在图14中灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。并画出电路图。

7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。

8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。画出电路图、并连接实物图。

9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时， L1亮，L2不亮。并画出电路图

四、电路设计

1、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．

一、识别串并联电路，认识开关的作用

1、如图所示的电路中，当开关

闭合， 断开时，L1、L2两灯串联；当开关 闭合， 断开时，L1、L2两灯并联；同时闭合开关 是绝对不允许的。

第1题 第2题 第3题 第4题

2、如图所示的电路，下列分析正确的是（ ）

A．S1断开，S2、S3闭合，L2发光，L1不发光

B．S3断开，S1、S2闭合，L1发光，L2不发光

C．S3 、S1、闭合， S2断开，L1、L2并联

D．S1闭合，S2、S3断开，L1、L2串联

3、如图所示电路中，开关S1、S2和S3原来都是断开的。要使灯L1 、L2组成并联电路，应闭合的开关是 ；若要使灯L1 、L2组成串联电路，应闭合的开关是 ；当同时闭合开关S1、S2、S3时，电路会发生 现象。

4、在图示的电路，只闭合 S2时，L1和L2___________连接；闭合S1、S3，断开S2时，L1和L2_________连接；同时闭合S1、S2、S3，将会发生_________现象。

5、如图所示的电路中,当S1、S2都闭合时，则 ( )

A．L1、L2 串联 B. L1、L2并联

C. 灯L1被短路 D. 灯L2被短路

二、根据电路图连接实物图，要求导线不能交

6.

7.

8.

9.

三、根据实物图将对应的电路图画在该实物图的下方。

四、电路改错、设计电路

1、L1和L2串联,请在下面左图中错误之处打上“×”，加以改正，并在右边空白处画出正确的电路图。

2、L1和L2并联,请在下面右图中错误之处打上“×”，加以改正，并在右边空白处画出正确的电路图。

3、王刚同学想设计一个电路，他想用开关S1控制灯泡L1，用开关S控制L1、L2，请你帮他把电路图设计在下面的方框内，同时根据你设计的电路图将右边的实物图连接正确。

电路图与实物图的互画

一、 根据实物图画出电路图

二、根据电路图连接实物

合集下载

人教版九年级物理 电路图与实物图互换专题练习

人教版九年级物理 电路图与实物图互换专题练习

电路图和实物图转化专题

1L2L

2S1S

2L1L1S2L

2L2L1L3L1L

2L1L

1L1S

1S1S一、根据电路图连接实物图

S1L1L2S1L1L2S1L1L2

S1S2L3S1L2L1电路图和实物图转化专题

2S

2S

2S1L

1S

1S

1S3S3S2S

2L2L1L1L1L

1L1S2L1L2L1SS2S1S2S3L1L2S1S2S3L1L2

S1L1S2电路图和实物图转化专题

1S1R3L2S2L

1L1L

2L1S

2L3L4L

2

LL3L4L1L2S1

S1L1L21RS1L1L2A1S1S

1L2S1L

1S电路图和实物图转化专题SS2L

2L1L1LS2L1L二、根据实物图画出电路图

1L2LS电路图和实物图转化专题2L1SS

2S2L1L

1L1S1L1L

2L2S

3L1S2S2L1S

1L电路图和实物图转化专题2S1L

1L2L

2L1

L2S

2L1S

S

S1S

2L1L1S

专题2：电路图和实物图的相互转换ok——苏科版九年级上册物理第十三单元电路初探

专题2：电路图和实物图的相互转换ok——苏科版九年级上册物理第十三单元电路初探

专题2：电路图和实物图的相互转换

题型一：电路图转换实物图

1、如图乙所示，箭头表示电流方向，a、b和c、d间接有电源或电铃，请你把电源、电铃的元件符号填入其中，使之成为一个完整的电路.

2、请将图中的器材连接完整.要求:两灯串联，电压表只测灯L1两端的电压.

3、小雨同学做“用电流表测电流，实验的电路如图所示，请用笔画线代替导线将电路连接完整，使灯L1和L2并联连接，开关控制两盏灯，电流表测量通过灯L1的电流.

4、请根据如图所示的电路，用笔画线代替导线，将图中的实物连接起来使之完整．

5、将图中的各器材连成电路．要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯．

6、在如图所示的电路中，只需改变一根导线的连接，就能使电流表同时测出通过两个灯泡总的电流，在要改接的那根导线上打个“×”，再画出改接的导线．

7、请根据图（a）所示的电路图，将（b）图中的各电路元件连接成对应的电路（用笔画线作导线）。

8、为方便夜间开锁，有人发明了“感应照孔门把手”，只有夜间且有人摸门把手时，锁孔旁的LED灯才亮。它利用感应开关S1（有人摸把手，S1闭合；无人摸把手，S1断开）以及光敏开关S2（白天，S2断开；夜间，S2闭合）控制电路，达到目的。请完成电路连接。

题型二：实物图转换电路图

9、请根据如图甲所示的实物连接图，在图乙的虚线框内画出对应的电路图.

10、“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动.当机翼水平时，M在a、b中间.当飞机严重左倾时，绿灯亮、电铃响;当飞机严重右倾时，红灯亮、电铃响.请完成电路连接.

11、根据如图所示的实物连接图，在虚线框中画出电路图。

12、近年来，某市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮(相当于一个开关)，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车。请设计一个符合要求的电路图。(已画出指示灯和电源，如图所示)

人教版物理电路图与实物图的相互转化练习

人教版物理电路图与实物图的相互转化练习

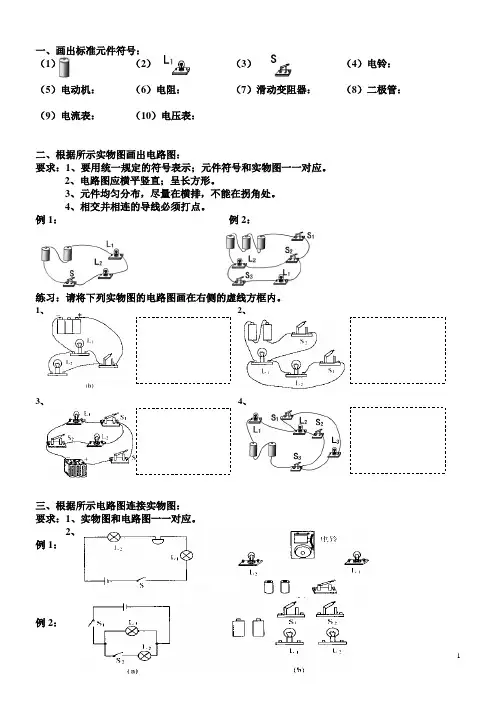

1 一、画出标准元件符号：

（1） （2） （3） （4）电铃：

（5）电动机： （6）电阻： （7）滑动变阻器： （8）二极管：

（9）电流表： （10）电压表：

二、根据所示实物图画出电路图：

要求：1、要用统一规定的符号表示；元件符号和实物图一一对应。

2、电路图应横平竖直；呈长方形。

3、元件均匀分布，尽量在横排，不能在拐角处。

4、相交并相连的导线必须打点。

例1： 例2：

练习：请将下列实物图的电路图画在右侧的虚线方框内。

1、

2、

3、 4、

三、根据所示电路图连接实物图：

要求：1、实物图和电路图一一对应。

2、连线不能交叉。

例1：

例2：

2

练习：请根据电路图将右侧的实物用笔画作导线连接起来，导线不能交叉。

1、

2、 3、

作业：

1、 2、

3、 4、

人教版初中物理九年级上学期串并联电路以及电路图的转化附解析学生版

人教版初中物理九年级上学期串并联电路以及电路图的转化附解析学生版

第 1 页 共 9 页 人教版初中物理九年级上学期 15.3 串并联电路以及电路图的转化

一、填空题

1.在如图所示的电路中，有三个开关S1、S2、S3 ， 如果仅将开关S3闭合，S1、S2断开，则灯L1、L2 联；如果将开关S1、S2闭合，S3断开，则灯L1、L2 联。如果将开关S1、S2、S3都闭合，电路处于 状态。

2.如图所示的电路中，要使两灯串联，应闭合开关 ；要使两灯并联，应闭合开关 ， 若同时闭合开关 ， 会造成短路．

3.如图电路中，若使L1和L2串联，应闭合开关 ；若使L1和L2并联，应闭合开关 ；若闭合开关 ，

将烧毁电源。

4.如图所示，开关S1、S2、S3均处于断开状态，若要使灯L和电铃串联，应闭合开关________；若只闭合开关S1、S3 ， 灯L和电铃是________联。

5.如图所示，要使灯L1、L2组成串联电路，则只闭合开关________；要使灯L1、L2组成并联电路，则只闭合开关________；当只闭合开关S2、S3时，电路中灯泡________被短路。

6.如图所示，要使两灯串联应闭合开关________，闭合开关S1和S3 ， 两灯________联；为了避免电源短路，不能闭合开关________。

二、作图题

第 2 页 共 9 页 7.连接图中灯泡L1、L2的并联电路。

8.将图中的元件连接成完整的电路：L1、L2并联；开关S1控制L1；开关S2同时控制L1、L2。

9.汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作，如图所示，在不移动各原件位置的情况下，完成符合要求的电路设计。
