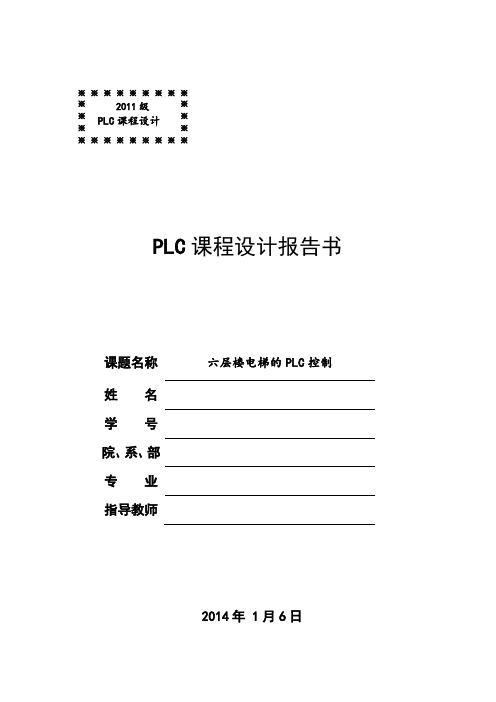

PLC 课程设计报告书课题名称 六层楼电梯的PLC 控制姓 名学 号 院、系、部 专 业 指导教师2014年 1月6日※※※※※※※※※ ※※ ※※ ※※ ※※※※※※※※※2011级PLC 课程设计摘要随着我国经济的高速发展，微电子技术、计算机技术和自动控制技术也得到了迅速发展，电梯已成为人类现代生活广泛使用的人员运输工具。
随着人们对电梯运行安全性、高效性、舒适性等要求的提高，电梯得到了快速发展。
近年来，采用功能强、故障率低、可靠性高的可编程控制器（PLC）来控制电梯，取得了良好效果。
课题所研究的内容主要是以六层楼电梯为例进行PLC控制系统设计。
在设计的过程中通过对电梯所需的输入输出节点的统计来选择合适的PLC型号，在进行PLC控制的软件设计时，首先把电梯的整个控制过程进行分解，把它分成不同的几个模块，然后对这几个模块分别进行设计，最后再把它们重新组合起来成为一个完整的控制系统。
关键词：电梯PLC 控制梯形图输入输出节点目录第１章设计目的 (1)第2章设计要求 (1)第３章PLC选型、I/O接线图 (2)3.1 PLC选型 (2)3.2 I/O接线图 (3)第４章PLC程序设计 (4)4.1 梯形图设计 (4)4.2 指令语句表 (8)第５章设计总结 (12)参考文献 (13)第１章设计目的熟悉常用控制电器的结构原理、用途，达到正确使用和选用的目的。
掌握电气控制电路的基本环节，具备阅读和分析电气控制电路图的能力。
具备独立设计简单电气控制电路的能力。
熟悉掌握PLC的工作原理与系统构成、指令系统、编程方法及PLC 控制系统的设计。
具备应用PLC实现电气控制自动化要求的设计、安装、调试、故障处理能力。
本次设计对传统电梯控制方式加以更新，运用高性价比的现代PLC控制方式，力求完成一个简单合理的可以实现人性化升降、开关门、数码显示的人性化电梯。
第2章设计要求（1）当电梯停在1楼（1F）或2F、3F、4F、5F、6F有呼叫，则电梯上升至6F。
六层楼电梯PLC控制1. 简介随着城市化进程的加快，高层建筑的数量不断增多，电梯成为现代人生活中不可或缺的交通工具。
六层楼电梯中的PLC (程序可编程控制器) 控制系统是现代电梯的核心部分之一，它控制着电梯的起停、开闭门、楼层指示灯等功能的正常工作。
本文将介绍六层楼电梯PLC控制的工作原理与设计方案。
2. 设计方案2.1 控制器选型经过市场调研和技术比较，我们选择了西门子公司的PLC S7-200作为电梯控制器。
该控制器具有可靠性高、稳定性好、易于扩展等优点，能够满足六层楼电梯的控制需求。
2.2 控制算法控制器选型确定后，我们需要设计控制算法。
六层楼电梯需要满足以下基本功能：•按下上行和下行按钮后，电梯能够起动并到达指定楼层；•到达指定楼层后，能够自动开启和关闭门，以及亮起当前楼层指示灯。
基于上述需求，我们设计了以下控制算法：1.初始化：电梯停在一层，所有指示灯熄灭，门关闭。
2.检测按钮：检测上行和下行按钮是否按下，如果按下则根据按下的楼层决定电梯的运动方向。
3.控制电梯运动：电梯运动方向由按钮确定，到达指定楼层后停止运动。
4.控制门的开关：到达指定楼层后，开启门，稍后关闭门。
5.控制指示灯：到达指定楼层后，亮起当前楼层的指示灯。
2.3 控制器编程根据上述控制算法，我们编写了控制器的PLC程序。
程序采用结构化编程方法，具有可读性强、易于调试等优点。
PLC程序的主要模块包括：输入检测模块、运动控制模块、门控制模块和指示灯控制模块。
3. 工作原理3.1 输入检测模块输入检测模块主要用于检测各种输入信号，包括上下行按钮信号、电梯限位开关信号、门限位开关信号、电梯超载开关信号等。
当检测到输入信号发生变化时，程序会进行相应的处理，如开启门、运动电梯等。
3.2 运动控制模块运动控制模块主要用于控制电梯的运动，包括启动、加速、减速、停止等。
程序会根据输入检测模块传来的信号确定电梯的运动方向，在指定楼层停止电梯运动。
基于PLC的六层电梯控制系统设计本设计依据2016年西门子杯中国智能制造挑战赛逻辑控制赛项要求，系基于PLC的六层电梯控制系统，通过采用西门子小型自动化系统的最新产品S7-1200作为控制器；PLC配合适配器PM-125作为从站连接WinCC监控环境，同时添加2个DI/DO模块进行数字量输入、输出并根据手册分别设定地址范围。
该电梯控制系统主要由通过PLC（可编程逻辑控制器）实现了现代电梯基本的载客运货功能的同时，可以在保证安全前提下自动、智能地制定最优响应策略运行速度等。
标签：PLC的六层电梯；控制系统设计1 系统设计方案1.1 控制系统配置1.2 方案基本功能要求：根据不同楼层客户需求及时响应，实现自动平层、开关门、超重提示、实现上下限位，层门联锁保护等，并根据不同的需求实现合理的响应。
具体包括：（1）电梯初始化（2）集选控制（3）开关门控制（4）启停控制（5）运行控制（6）错误指令消除（7）待载休眠（8）变速控制1.3 电梯控制总流程图（如右图）1.4 系统采用了各楼层呼梯按钮，轿厢内选层按钮，开、关门安排，平层信号等37个信号作为输入量。
采用了各类指示灯，楼层指示数码管各段，上、下行触发器，开、关门继电器等39个信号作为系统输出量。
通过对输入量的逻辑操作完成对输出功能的具体实现。
2 软件设计本系统软件部分设计采用结构化编程语言，通过对各个功能块的功能实现调用实现整个电梯系统的功能完成。
具体划分为如下10个模块。
2.1 电梯启停：依据确定的电梯运行方向，在轿厢门锁前提下完成对对上行、下行接触器的控制，同时实现逐步加速的电梯运行速度控制。
同时在此部分采取三级制动与抱闸联用的控制方法。
2.2 内外信号：电梯内外按钮为非自锁按钮，因此需要对电梯的内呼与外呼信号完成信号保持工作，同时确定信号取消的标志。
2.3 内选信号：对于电梯轿厢内的按钮进行内选操作，按照先上后下的原则安排运送乘客的次序，且依据下一步运行方向，确定是否对内呼信号予以响应。
