共点力平衡典型例题分析

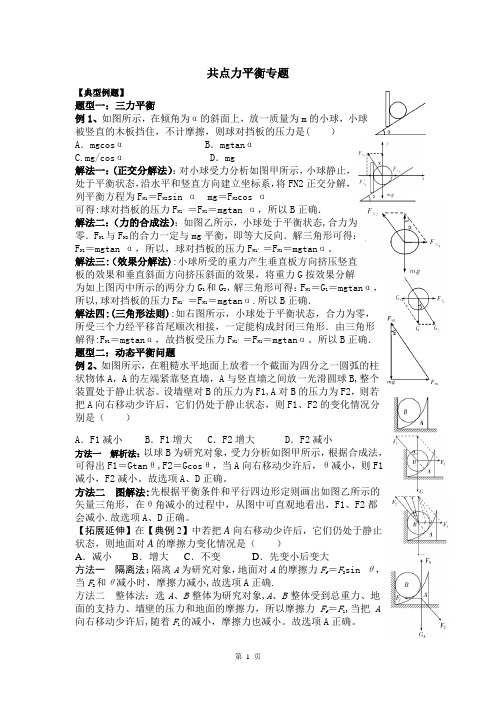

共点力平衡专题【典型例题】题型一：三力平衡例1、如图所示，在倾角为α的斜面上，放一质量为m 的小球，小球被竖直的木板挡住，不计摩擦，则球对挡板的压力是( ） A ．mgcos α B ．mgtan α C.mg/cos α D ．mg 解法一：(正交分解法）：对小球受力分析如图甲所示，小球静止，处于平衡状态，沿水平和竖直方向建立坐标系，将FN2正交分解，列平衡方程为F N1＝F N2sin α mg ＝F N2cos α可得:球对挡板的压力F N1′＝F N1＝mgtan α，所以B 正确． 解法二：（力的合成法）：如图乙所示，小球处于平衡状态,合力为零．F N1与F N2的合力一定与mg 平衡，即等大反向．解三角形可得：F N1＝mgtan α，所以，球对挡板的压力F N1′＝F N1＝mgtan α。

解法三:（效果分解法):小球所受的重力产生垂直板方向挤压竖直板的效果和垂直斜面方向挤压斜面的效果，将重力G 按效果分解为如上图丙中所示的两分力G 1和G 2，解三角形可得：F N1＝G 1＝mgtan α，所以,球对挡板的压力F N1′＝F N1＝mgtan α.所以B 正确．解法四:(三角形法则):如右图所示，小球处于平衡状态，合力为零，所受三个力经平移首尾顺次相接，一定能构成封闭三角形．由三角形解得:F N1＝mgtan α，故挡板受压力F N1′＝F N1＝mgtan α。

所以B 正确． 题型二：动态平衡问题例2、如图所示，在粗糙水平地面上放着一个截面为四分之一圆弧的柱状物体A ，A 的左端紧靠竖直墙，A 与竖直墙之间放一光滑圆球B,整个装置处于静止状态。

设墙壁对B 的压力为F1,A 对B 的压力为F2，则若把A 向右移动少许后，它们仍处于静止状态，则F1、F2的变化情况分别是（ ）A ．F1减小B ．F1增大C ．F2增大D ．F2减小 方法一 解析法：以球B 为研究对象，受力分析如图甲所示，根据合成法，可得出F1＝Gtan θ,F2＝Gcos θ，当A 向右移动少许后，θ减小，则F1减小，F2减小。

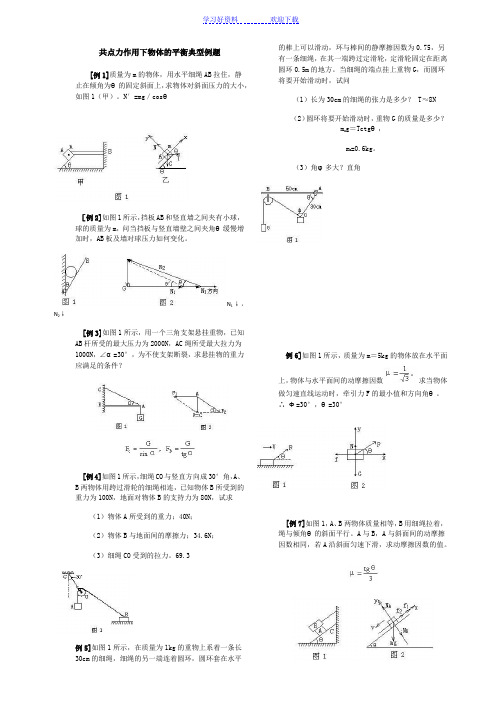

共点力作用下物体的平衡典型例题[例1]质量为m的物体，用水平细绳AB拉住，静止在倾角为θ的固定斜面上，求物体对斜面压力的大小，如图1（甲）。

N′=mg／cosθ［例2]如图1所示，挡板AB和竖直墙之间夹有小球，球的质量为m，问当挡板与竖直墙壁之间夹角θ缓慢增加时，AB板及墙对球压力如何变化。

N1↓，N2↓[例3]如图1所示，用一个三角支架悬挂重物，已知AB杆所受的最大压力为2000N，AC绳所受最大拉力为1000N，∠α=30°，为不使支架断裂，求悬挂物的重力应满足的条件？[例4]如图1所示，细绳CO与竖直方向成30°角，A、B两物体用跨过滑轮的细绳相连，已知物体B所受到的重力为100N，地面对物体B的支持力为80N，试求（1）物体A所受到的重力；40N；（2）物体B与地面间的摩擦力；34.6N；（3）细绳CO受到的拉力。

69.3例5]如图1所示，在质量为1kg的重物上系着一条长30cm的细绳，细绳的另一端连着圆环，圆环套在水平的棒上可以滑动，环与棒间的静摩擦因数为0.75，另有一条细绳，在其一端跨过定滑轮，定滑轮固定在距离圆环0.5m的地方。

当细绳的端点挂上重物G，而圆环将要开始滑动时，试问（1）长为30cm的细绳的张力是多少？ T≈8N（2）圆环将要开始滑动时，重物G的质量是多少？m G g＝Tctgθ，m G=0.6kg。

（3）角φ多大？直角例6]如图1所示，质量为m＝5kg的物体放在水平面上，物体与水平面间的动摩擦因数求当物体做匀速直线运动时，牵引力F的最小值和方向角θ。

∴Ф=30°，θ=30°[例7]如图1，A、B两物体质量相等，B用细绳拉着，绳与倾角θ的斜面平行。

A与B，A与斜面间的动摩擦因数相同，若A沿斜面匀速下滑，求动摩擦因数的值。

【例8】如图1所示，支杆BC一端用铰链固定于B，另一端连接滑轮C，重物P上系一轻绳经C固定于墙上A点。

若杆BC、滑轮C及绳子的质量、摩擦均不计，将绳端A点沿墙稍向下移，再使之平衡时，绳的拉力和BC杆受到的压力如何变化？α增大，所以F增大，而T 减小。

人教版高一物理必修第一册课堂同步精选练习3.5 共点力的平衡（解析版）一、选择题（本题共11小题，每小题6分，满分66分。

在每小题给出的四个选项中,有一个或一个以上选项符合题目要求,全部选对的得3分,选不全的得3分,有选错或不答的得0分。

）1.如图1所示,两根等长的轻绳将日光灯悬挂在天花板上,两绳与竖直方向的夹角都为45°,日光灯保持水平,所受重力为G,左右两绳的拉力大小分别为( )图1A.G 和GB.√22G 和√22GC.12G 和√32GD.12G 和12G 【答案】B【解析】根据对称性知两绳拉力大小相等,设为F,日光灯处于平衡状态,由2F cos 45°=G,解得F=√22G,B项正确。

2.如图2所示,一小球在斜面上处于静止状态,不考虑一切摩擦,如果把竖直挡板由竖直位置缓慢绕O 点转至水平位置,则此过程中球对挡板的压力F 1和球对斜面的压力F 2的变化情况是 ( )图2A.F 1先增大后减小,F 2一直减小B.F 1先减小后增大,F 2一直减小C.F 1和F 2都一直减小D.F 1和F 2都一直增大【答案】B【解析】小球受力如图甲所示,因挡板缓慢转动,所以小球处于动态平衡状态,在挡板转动过程中,小球所受三力(重力G、斜面的支持力F N、挡板的弹力F)组合成的矢量三角形的变化情况如图乙所示(重力大小方向均不变,斜面对其支持力方向始终不变),由图可知此过程中斜面对小球的支持力不断减小,挡板对小球的弹力先减小后增大,再由牛顿第三定律知B对。

3.如图3所示,轻绳的一端系在质量为m的物体上,另一端系在一个轻质圆环上,圆环套在粗糙水平杆MN上。

现用水平力F拉绳上一点,使物体处于图中实线位置,然后改变F的大小使其缓慢下降到图中虚线位置,圆环仍在原来的位置不动。

在这一过程中,水平拉力F、环与杆的摩擦力F摩和环对杆的压力F N的变化情况是()图3A.F逐渐增大,F摩保持不变,F N逐渐增大B.F逐渐增大,F摩逐渐增大,F N保持不变C.F逐渐减小,F摩逐渐增大,F N逐渐减小D.F逐渐减小,F摩逐渐减小,F N保持不变【答案】D【解析】物体在3个力的作用下处于平衡状态,根据矢量三角形法,画出力的矢量三角形,如图所示。

共点力平衡的几种解法1.力的合成、分解法：对于三力平衡，一般根据“任意两个力的合力与第三个力等大反向”的关系，借助三角函数、相似三角形等手段求解；或将某一个力分解到另外两个力的反方向上，得到的这两个分力势必与另外两个力等大、反向；对于多个力的平衡，利用先分解再合成的正交分解法。

2.矢量三角形法：物体受同一平面内三个互不平行的力作用平衡时，这三个力的矢量箭头首尾相接，构成一个矢量三角形；反之，若三个力矢量箭头首尾相接恰好构成三角形，则这三个力的合力必为零，利用三角形法，根据正弦定理、余弦定理或相似三角形等数学知识可求得未知力。

矢量三角形作图分析法，优点是直观、简便，但它仅适于处理三力平衡问题。

3.相似三角形法：相似三角形法，通常寻找的是一个矢量三角形与三个结构（几何）三角形相似，这一方法也仅能处理三力平衡问题。

4.正弦定理法：三力平衡时，三个力可构成一封闭三角形，若由题设条件寻找到角度关系，则可用正弦定理列式求解。

5.三力汇交原理：如果一个物体受到三个不平行外力的作用而平衡，这三个力的作用线必在同一平面上，而且必为共点力。

6.正交分解法：将各力分别分解到x轴上和y轴上，运用两坐标轴上的合力等于零的条件，多用干三个以上共点力作用下的物体的平衡，值得注意的是，对“x、y方向选择时，尽可能使落在x、y轴上的力多；被分解的力尽可能是已知力。

不宜分解待求力。

7.动态作图：如果一个物体受到三个不平行外力的作用而处于平衡，其中一个力为恒力，第二个力的方向一定，讨论第二个力的大小和第三个力的大小和方向。

三.重难点分析：1.怎样根据物体平衡条件，确定共点力问题中未知力的方向？在大量的三力体（杆）物体的平衡问题中，最常见的是已知两个力，求第三个未知力。

解决这类问题时，首先作两个已知力的示意图，让这两个力的作用线或它的反向延长线相交，则该物体所受的第三个力（即未知力）的作用线必定通过上述两个已知力的作用线的交点，然后根据几何关系确定该力的方向（夹角），最后可采用力的合成、力的分解、拉密定理、正交分解等数学方法求解。

共点力的平衡知识点总结与典例(最新)导数、微积分等。

实验法通过实验观察物体在不同条件下的运动状态，得出平衡状态的临界条件和极值条件。

模拟法利用计算机等工具对物体在不同条件下的运动状态进行模拟，得出平衡状态的临界条件和极值条件。

综合法结合解析法、实验法和模拟法，综合分析得出物体在不同条件下的平衡状态的临界条件和极值条件。

典例解析】典例一XXX所示，一个质量为m的物体放在水平面上，靠在一面光滑的墙上，受到重力和绳的拉力作用。

当拉力F逐渐增大时，物体的运动状态发生了变化，请分析并解决该问题。

解析1．受力分析1)场力：重力G。

2)接触力：绳的拉力T。

3)其他力：无。

2．平衡条件物体处于静止状态，即物体所受合力为零。

XXXxTXXXyGmg3．动态平衡问题当拉力F逐渐增大时，物体的运动状态发生了变化，即物体开始向右运动。

4．临界问题当拉力F恰好等于物体所受的最大静摩擦力时，物体开始向右运动，即出现了临界状态。

5．解决方法1)解析法：根据物体的平衡条件列方程，求出物体所受的最大静摩擦力，进而得出临界状态下的拉力F。

2)实验法：通过实验观察物体在不同拉力下的运动状态，找出临界状态下的拉力F。

3)模拟法：利用计算机等工具对物体在不同拉力下的运动状态进行模拟，找出临界状态下的拉力F。

4)综合法：结合解析法、实验法和模拟法，综合分析得出临界状态下的拉力F。

典例二XXX所示，一个质量为m的物体放在水平面上，靠在一面光滑的墙上，受到重力和斜向绳的拉力作用。

当拉力F逐渐增大时，物体的运动状态发生了变化，请分析并解决该问题。

解析1．受力分析1)场力：重力G。

2)接触力：墙对物体的支持力N，斜向绳的拉力T。

3)其他力：无。

2．平衡条件物体处于静止状态，即物体所受合力为零。

XXXxXXXθXXXyNTcosθmg3．三力平衡问题物体在三个共点力的作用下处于平衡状态，其中任何一个力与另外两个力的合力大小相等，方向相反，并且这三个力的矢量可以形成一个封闭的矢量三角形。

受力分析 共点力的平衡受力分析的一般步骤1、如图所示，两梯形木块A 、B 叠放在水平地面上，A 、B 之间的接触面倾斜。

A 的左侧靠在光滑的竖直墙面上，关于两木块的受力，下列说法正确的是( ) A ．A 、B 之间一定存在摩擦力作用 B ．木块A 可能受三个力作用 C ．木块A 一定受四个力作用D ．木块B 受到地面的摩擦力作用方向向右2、如图所示，一质量均匀的实心圆球被直径AB 所在的平面一分为二，先后以AB 沿水平和竖直两种不同方向放置在光滑支架上，处于静止状态，两半球间的作用力分别为F 和F ′，已知支架间的距离为AB长度的一半，则FF ′等于( )A ．3B ．32 C ．233 D ．33解决平衡问题的四种常用方法合成法 物体受三个共点力的作用平衡，任意两个力的合力一定与第三个力大小相等，方向相反 分解法 物体受三个共点力的作用而平衡，将某一个力按力的效果分解，则其分力和其他两个力满足平衡条件正交分解法 物体受到三个或三个以上力的作用时，将物体所受的力分解为相互垂直的两组，每组力都满足平衡条件力的三角形法对受三力作用而平衡的物体，将力的矢量图平移使三力组成一个首尾依次相接的矢量三角形，根据正弦定理、余弦定理或相似三角形等数学知识求解未知力3、如图所示，光滑半球形容器固定在水平面上，O为球心。

一质量为m的小滑块，在水平力F的作用下静止于P点。

设滑块所受支持力为F N，OP 与水平方向的夹角为θ。

下列关系正确的是()A．F＝mgtan θB．F＝mg tan θ C．F N＝mgtan θD．F N＝mg tan θ4、如图所示，在粗糙水平面上放置A、B、C、D四个小物块，各小物块之间由四根完全相同的轻橡皮绳相互连接，正好组成一个菱形，∠ABC＝60°，整个系统保持静止状态。

已知D物块所受的摩擦力大小为F，则A物块所受的摩擦力大小为()A．33F B．F C．32F D．2F5、如图所示，斜面上放有两个完全相同的物体a、b，两物体间用一根细线连接，在细线的中点加一与斜面垂直的拉力F，使两物体均处于静止状态。

04专题：七大题型分析——共点力平衡（原卷版）1. 简介在物理学中，共点力平衡是一个基本且重要的问题。

它主要研究的是多个力在同一物体上作用时，如何使物体保持平衡状态。

本篇专题将详细解析共点力平衡的七大题型，帮助读者深入理解并掌握这一物理概念。

2. 七大题型分析2.1 题型一：力的合成与分解此类题目主要考查读者对力的合成与分解的理解。

解题关键是掌握力的平行四边形定则，并能灵活运用。

例题1：有一物体受到三个力的作用，力F1=10N，力F2=15N，力F3=20N，求这三个力的合力。

解答：根据力的平行四边形定则，三个力的合力为：\[ F_{合} = \sqrt{F1^2 + F2^2 + F3^2} = \sqrt{10^2 + 15^2 + 20^2} = \sqrt{100 + 225 + 400} = \sqrt{725} \approx 26.9N \]2.2 题型二：力的平衡条件此类题目主要考查读者对力的平衡条件的理解。

解题关键在于明确物体处于平衡状态时，合力为零。

例题2：一物体受到两个力的作用，力F1=10N，力F2=15N，求这两个力的平衡条件。

解答：由于物体处于平衡状态，所以合力为零，即：\[ F_{合} = F1 + F2 = 0 \]因此，我们可以得出：\[ 10N + 15N = 0 \]这显然是不可能的，所以这两个力不可能使物体处于平衡状态。

2.3 题型三：力的矩平衡此类题目主要考查读者对力的矩平衡的理解。

解题关键在于掌握矩的计算方法和能灵活运用。

例题3：一物体受到两个力的作用，力F1=10N，力F2=15N，力臂分别为2cm和3cm，求这两个力的矩平衡条件。

解答：根据矩的定义，我们可以得出：\[ M = F1 \times d1 = F2 \times d2 \]代入已知数据，得到：\[ 10N \times 2cm = 15N \times 3cm \]\[ 20N \cdot cm = 45N \cdot cm \]这显然是不可能的，所以这两个力不可能使物体处于矩平衡状态。

力学专题04：共点力平衡七大题型解析（原卷版）1. 引言共点力平衡是力学中的一个重要概念，也是高考物理考试的热点问题。

本题将解析共点力平衡的七大题型，帮助大家更好地理解和掌握这一知识点。

2. 共点力平衡七大题型解析2.1 题型一：力的合成与分解【例题】一个物体受到三个力的作用，分别为F1=5N，F2=10N，F3=15N，求这三个力的合力及合力为零时，第三个力在F1和F2所决定的平面内的分解力。

【解析】（1）求合力：F = F1 + F2 + F3 = 5N + 10N + 15N = 30N（2）求分解力：设F3在F1和F2所决定的平面内的分解力为F3x和F3y，则有F3 = F3x + F3y。

根据分解力的性质，有F3x^2 +F3y^2 = F3^2。

2.2 题型二：受力分析【例题】一个物体在水平桌面上受到重力、支持力和摩擦力的作用，求物体在三个方向上的受力情况。

【解析】（1）竖直方向：重力向下，支持力向上，两者大小相等，方向相反，合力为零。

（2）水平方向：若有摩擦力，则与物体运动方向相反。

若无摩擦力，则合力为零。

2.3 题型三：力的矩【例题】一个物体在桌面上受到重力、支持力和两个力的作用，其中一个力F1=10N，作用点在物体边缘，另一个力F2=15N，作用点在物体内部，求物体在水平方向上的合力。

【解析】（1）计算矩：矩=力×力臂。

对于F1，力臂为物体半径；对于F2，力臂为作用点到旋转轴的距离。

（2）根据矩的平衡条件，物体在水平方向上的合力为零。

2.4 题型四：固定角度【例题】一个物体受到两个力的作用，其中一个力F1=10N，与水平方向成30°角，另一个力F2=15N，与水平方向成60°角，求物体在水平方向上的合力。

【解析】（1）将力分解为水平方向和竖直方向的分力：F1x = F1cos30°，F1y = F1sin30°；F2x = F2cos60°，F2y = F2sin60°。
