钢筋工程施工工艺标准一、编制依据和适用范围1、编制依据《混凝土结构工程施工质量验收规范》（GB50204-2015）；《混凝土结构工程施工规范》（GB50666-2011）；《钢筋机械连接通用技术规程》（JGJ107—2016）；《钢筋焊接及验收规程》（JGJ18-2012）；《钢筋混凝土用钢第1部分：热轧光圆钢筋》（GB1499.1-2008）；《钢筋混凝土用钢第2部分：热轧带肋钢筋》（GB1499.2-2007）；《河北省工程实体质量常见问题防治措施指南》（2019版）；16G101、12G901图集全套；2、适用范围：结构工程中柱、梁、板和墙的钢筋加工、绑扎安装。
二、施工准备2.1技术准备1、熟悉施工图纸、图集和抗震设防要求，学习有关规范、规程，组织工程管理人员、技术人员对图纸进行自审，认真熟悉图纸并且参加设计交底和图纸会审，对交底内容进行学习、宣贯。
2、技术人员编制完成钢筋工程施工方案；对施工班组进行施工交底，对试验员进行试验交底。
3、钢筋工长组织相关人员编制钢筋配料单，并根据图纸对各部位钢筋量进行统计，提出每月钢筋用量计划报物资部组织订货。
技术人员要审核配料单后才能后台下料，重点检查钢筋品种规格、接头位置和错开位置、箍筋加密要求、锚固要求、抗震锚固长度、搭接长度等。
4、对复杂节点事先进行1：1放样，以保证尺寸准确，符合空间交叉的关系；提倡使用BIM进行钢筋深化设计，通过钢筋三维模型的创建来解决钢筋节点的碰撞处理。
如果钢筋过密，满足不了净空≥钢筋直径d≥25mm的最低要求，不能保证下砼可能性及保证钢筋砼握裹力，必须跟设计提出修改方案，办理变更洽商。
基础钢筋布置BIM模型图5、当任何钢筋需要进行代换时，技术人员必须先办理设计变更文件。
6、钢筋直螺纹接头的加工应经工艺检验合格后方可进行。
7、参与工程施焊的焊工应进行现场条件下的焊接工艺试验，经试验合格后，方可进行焊接。
焊接过程中，如果钢筋牌号、直径发生变更，应再次进行焊接工艺试验。
钢筋工程专项工艺与质量标准一、钢筋工程专项工程部位：主体工程、基础工程A工艺流程：加工一墙柱绑扎一梁板绑扎一钢筋连接一预埋预留一钢筋保护B.工艺内容要点及图例一、钢筋加工1进场钢筋表面必须清理干净，使用前钢筋表面粘着的油污、泥土、颗粒状或片状老锈必须清理干净；2钢筋加工时，一级钢拉伸率不得大于4%;3钢筋加工成型应标识使用部位、规格、数量等；4.注意钢筋的场内垂直运输（长条钢筋采用塔吊直接吊运,严禁单股钢丝绳吊运；箍筋采用料斗吊运，严禁装载超过料具上口）。
二.墙柱绑扎1墙柱钢筋绑扎要求画线绑扎，最下一排水平分布钢筋（箍筋）与板面距离≤50mm,水平筋或箍筋与每根主筋相交位置绑扎到位，严禁跳绑。
2.距离浇筑板面50-100mm处和500mm处加箍筋各增设一道箍筋,固定柱主筋，防止偏位。
3 .梁板绑扎1主次梁交接处，主梁方向箍筋在交接位置按设计图纸间距绑扎，次梁在主梁边线出来50mm位置开始增加3道加密箍。
2、梁、柱箍筋按抗震要求，弯成135度角；接头交错设置。
4 .梁钢筋一排筋与二排筋采用分隔筋隔开，分隔筋直径≥主筋直径（且不小于25mm）;分隔筋距支座边500mm设置一道,中间每隔3m设置一道。
5 .板底筋绑扎前，画线控制间距，建议采用弹线控制。
6 .双向板：板面筋采用满绑（纵横钢筋交接位置都必须进行绑扎），不得跳绑。
单向板最外围两行要全部绑扎，中间部分可呈“梅花状〃跳绑扎。
板底筋外围与梁箍筋内侧（或梁内侧水平筋）、墙内侧水平筋有交错处要满绑。
7 .板面筋在边支座锚固时，直接延伸到梁最外面主筋（水平筋）外侧下弯。
7,板面筋锚固端与梁主筋（水平筋）、墙主筋（水平筋）绑扎牢固，要满绑。
纯简支梁箍筋接头交错设置在梁上口；连续梁两端支座各1∕31（梁长）梁箍筋接头交错设置在梁下口；1/3跨中梁箍筋接头设置在梁上口。
四、钢筋连接1 ,墙、柱钢筋直径≥22mm,应采用机械接头。
2 .墙、柱钢筋直径12~20mm,建议采用电渣压力焊,焊包凸出面不少于4mm,不得出现偏心.气孔.裂缝、咬边.夹渣等缺陷，雨天严禁作业。
钢筋混凝土结构后锚固—钢筋植筋施工工艺标准1 适用范围本标准适用于建筑工程钢筋混凝土结构新增构件（当新增构件为悬挑结构构件时，其原构件混凝土强度等级不得低于C25；当新增构件为其它结构构件时，其原构件混凝土强度等级不得低于C20）和增大截面后锚固—钢筋植筋施工。
2 施工准备2.1 材料2.1.1钢筋2.1.1.1钢筋的品种、级别、规格应符合设计要求及相关标准规定，并有出厂质量证明，按规定做物理力学性能复试。
当加工过程中发生脆断等特殊情况，还需做化学成分检验。
2.1.1.2钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈212.1.1.3进口钢筋应作化学成分检验，其相对肋面积Ar 符合0.055≤Ar≤0.08。
2.1.2植筋胶2.1.2.1植筋胶必须采用改性环氧类和改性乙烯基酯类（包括改性氨基甲酸酯）。
当植筋用的钢筋直径大于22mm时，应采用A级胶，其余直径钢筋采用的植筋胶级别按设计要求选用，其性能必须符合表2.1.2.1的规定。
求，其挥发性有机化合物含量应满足相关规范要求。
2.1.2.3植筋胶应具有耐冻融性能试验合格证书，冻融环境温度为-25～35C°，循环次数不应少于50次，每一次循环时间为8h，试验结束后，试件在常温条件下测得的强度降低百分率A级不应大于10％，B级不应大于15％。
2.1.3丙酮：有产品合格证书和检验报告。
2.2 机具设备2.2.1机械：钢筋探测仪器、电锤、水钻、小型气泵、砂轮锯、磨光机2.2.2工具：毛刷、钢丝刷、气管、胶枪2.3作业条件2.3.1对植筋操作的工人进行交底、培训，考试合格后方可进行操作施工。
2.3.2大面积植筋前，必须先对不同品牌植筋胶和具有代表性的部位进行样板施工，抗拉拔承载力试验合格后方可进行大面积施工。
2.3.3植筋部位原结构面的缺陷按相关要求进行补强或加固处理完成。
2.3.4特殊部位的操作平台搭设完成，并经验收合格。
2.3.5技术交底针对施工部位、所植钢筋、植筋深度、植筋根数等要求明确。

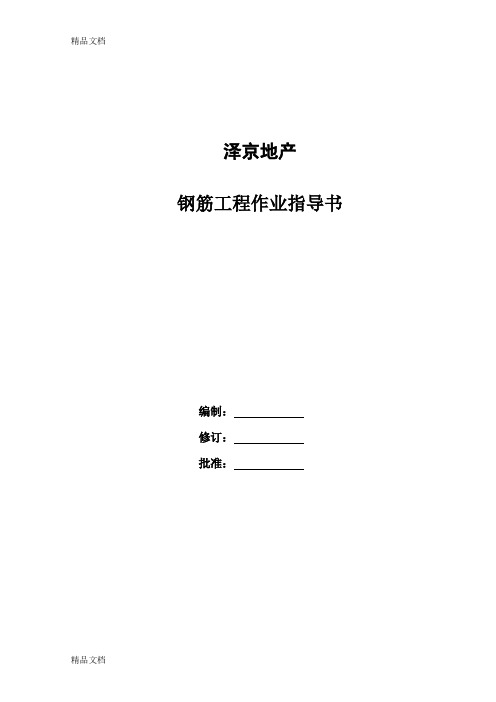

泽京地产钢筋工程作业指导书编制：修订：批准：目录一、钢筋的检验 (2)二．钢筋工程工艺流程图 (2)三．钢筋的堆放和运输 (3)四．钢筋加工的一般要求 (3)五．钢筋的连接 (3)六、钢筋的绑扎与安装： (7)七、质量标准 (10)八、成品保护 (11)九、应注意的质量问题 (12)十、安全文明施工及成品保护 (12)一、钢筋的检验1、热扎钢筋进厂时，在每（捆）盘上都应有不少于两个标牌。
印有生产厂家、生产日期、钢号、炉罐（批）号、钢筋级别、直径等标记，并附有质量证明书，钢筋进场时应进行复验。
2、热扎钢筋进场时应分批验收。
每一批由同一截面尺寸和同一炉号的钢筋组成，重量不大于60T。
3、外观检查：表面不得有裂缝、结疤和折叠，钢筋表面允许有凸块，但不得超过横助的最大高度，钢筋表面的其他缺陷的深度和高度不得大于所在部位尺寸的允许偏差，钢筋每1m弯曲度不应大于4mm，钢筋的外形尺寸应符合GB1499-84的规定。
4、力学性能试验（包括屈服点，抗拉强度、伸长率和冷弯试验）：从每批钢筋中任选两根钢筋，每根取两个试件进行试验。
如有一项试验结果不符合要求，则从同一批中另取双倍量的试件，重做各项试验，如果仍有试件不合格，则该批钢筋视为不合格品。
5、对热轧钢筋的质量存有疑问或类别不明时，应在使用前做拉力和冷弯试验，确定钢筋类别后，才允许使用。
6、热轧钢筋在加工过程中发现脆断、焊接性能不良或机械性能显著不正常等现象时，应进行化学成分分析或其它专项试验。
二．钢筋工程工艺流程图三．钢筋的堆放和运输1、对于成捆的直段钢筋原材应放置在地笼上（砖砌矮墙）距地面不少于200㎜，地笼间距不大于2m。
2、对于盘圆的钢筋原材，应堆放在事先做好的平台上，不允许直接放在地上。
3、成型钢筋现场堆放时，应挂明标牌，分类堆放，且应堆放在距地面不少于100㎜的干燥处。
（如搭设临时架子等）4、钢筋的水平运输采用大平板车运输，垂直运载采用吊车运输，运输过程中要保证钢筋不受力弯曲变形。
钢筋施工工艺质量标准工程一般采用为：Ⅰ级钢筋（￠），Ⅱ级钢筋（￠），Ⅱ级钢筋（￠），Ⅲ级钢筋（￠），钢筋最大直径为32.（一）施工工艺1、钢筋制作钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，对每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。
施工中如需要钢筋代换时，必须充分了解设计意图和代换材料性能，严格遵守现行钢筋砼设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。
凡重要部位的钢筋代换，须征得甲方、设计单位同意，并有书面通知时方可代换。
（1）钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。
（2）钢筋调直，可用机械或人工调直。
经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5%.（3）钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。
（4）钢筋弯钩或弯曲：①钢筋弯钩。
形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。
钢筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸不大于下料尺寸，应考虑弯曲调整值。
钢筋弯心直径为2.5d，平直部分为3d.钢筋弯钩增加长度的理论计算值：对转半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d.②弯起钢筋。
中间部位弯折处的弯曲直径D，不小于钢筋直径的5倍。
③箍筋。
箍筋的末端应作弯钩，弯钩形式应符合设计要求。
箍筋调整，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内包尺寸而定。
④钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑。
a.直钢筋下料长度=构件长度—保护层厚度+弯钩增加长度b.弯起钢筋下料长度=直段长度+斜弯长度－弯曲调整值+弯钩增加长度c.箍筋下料长度＝箍筋内周长＋箍筋调整值＋弯钩增加长度2、钢筋绑扎与安装：钢筋绑扎前先认真熟悉图纸，检查配料表与图纸、设计是否有出入，仔细检查成品尺寸、心头是否与下料表相符。
钢筋工程施工工艺标准<1>钢筋施工准备本工程所需钢筋必须有出厂合格证或试验报告，并经试验室按规定取样，检验合格后方可投入工程使用，钢筋进场后应分规格品种堆放，并挂标志牌标识钢筋原材料的状态（钢筋原材料的规格、品种、生产厂家、出厂日期、试验检验状态等）。
钢筋加工制作前应严格按图纸设计要求进行认真的翻样工作，钢筋翻样单经技术负责人审核后方能进行钢筋的加工制作。
钢筋加工应按部位、构件类型依照绑扎顺序的先后安排加工，并将加工好的钢筋半成品分类、分区、分段堆放，且挂标志牌，标识半成品的名称、规格型号、使用部位、使用构件等，以便运输和安装。
本基础工程钢筋连接方式：水平连接：钢筋直径大于等于16毫米：直螺纹连接；钢筋直径小于于16毫米：绑扎搭接；竖向连接：采用电渣压力焊。
1.钢筋工程概述（1）概述1）钢筋工程是结构工程质量中的重要一环，要把住材质、焊接、加工、绑扎的质量关和成品保护关，施工前要熟悉图纸，认真交底，施工过程中要跟踪质检，确保钢筋工程的质量。
2）执行的规范和图集：《混凝土结构施工质量验收规范》《平法绘图标准图集》《钢筋焊接验收规程》《普通低碳钢热扎圆盘条》《滚压直螺纹连接接头》3）钢筋的规格、品种和使用部位：本工程钢筋主要采用HPB300级、HRB400级、HRB500级，由于本工程为框架-剪力墙结构，因此钢筋涉及的规格、品种较多，施工量大，同规格钢筋级别不同，容易混淆，施工中必须注意区分。
4）钢筋连接形式：主筋、框架柱、梁主筋、直径≥18的剪力墙分布筋均采用机械连接--滚压直螺纹套管接头。
直径＜18的钢筋采用搭接绑扎连接。
（2）施工要点1）认真审查施工图纸，熟悉并熟练掌握相应施工技术和验收规范，提前与设计单位进行沟通，做好有关的图纸交底及记录。
2）根据施工图纸、设计交底和相关规范、操作规程，确定施工方法。
3）根据该施工方法，确定钢筋翻样策划。
墙体、柱钢筋放样时，应考虑梁筋、埋件钢筋及穿墙螺栓等的位置。
1.3 钢筋制作加工施工工艺标准1.适用范围本工艺标准适用于工业与民用建筑现场的钢筋制作加工成型施工操作。
2.施工准备2.1.原材料要求2.1.1.钢筋：应具有出厂合格证，并按规定现场抽检做力学性能复试，合格后方可使用。
2.2.主要工机具钢筋调直机具（卷扬机、冷拉小车），钢筋切断机，钢筋弯曲机，对焊机，电焊机，钢筋扳子，钢卷尺，工作台，大剪子，手摇扳子，粉笔等。
2.3.作业条件2.3.1.将钢筋堆放至加工场地，按钢筋规格分类堆放，并将锈蚀钢筋进行处理。
2.3.2.所有钢筋必须经抽检合格后方可进行加工。
2.4.作业人员主要工作人员：钢筋工、电工、机械工、电焊工，其中电工、机械工、电焊工需持证上岗，钢筋工进行闪光对焊时必须有相应的操作证。
3.操作工艺3.1.工艺流程3.2.操作细则3.2.1.钢筋下料计算：钢筋下料前应首先计算出钢筋的下料长度，钢筋的下料长度应根据构件尺寸、砼保护层厚度、钢筋弯曲调整值和弯钩增加长度等规定综合考虑。
3.2.1.1.直钢筋下料长度计算直钢筋下料长度＝直段长度－保护层厚度＋弯钩增加长度（见表一）表一、钢筋弯曲调整值3.2.1.2.弯起钢筋下料长度弯起钢筋下料长度＝直段长度＋斜段长度（见表二）－弯曲调整值（见表一）＋弯钩增加长度（见表三）表二、弯起钢筋斜长注：本表系按照梁保护层δ=25mm计算所得，当图纸及规范有不同要求时，可按下列公式计算。
α＝45°弯起钢筋斜长=1.414×（梁截面高度－梁保护层×2）α＝60°弯起钢筋斜长=1.155×（梁截面高度－梁保护层×2）表三、钢筋半圆弯钩增加长度（mm）3.2.1.3.箍筋下料长度箍筋下料长度＝箍筋内周长＋箍筋调整值（见表四）＋弯钩增加长度（见表三）3.2.2.钢筋调直、切断3.2.2.1.钢筋调直：现场钢筋调直多为直径10mm以下的盘圆钢筋，一般采用卷扬机冷拉调直，HPB235钢筋调直冷拉率控制在4％以内，HRB335级、HRB400级钢筋调直冷拉率控制在1％以内。
钢筋加工施工工艺标准1、适用范围本标准适应于工业与民用建筑现浇钢筋混凝土结构中柱、墙、梁、板的钢筋的制作。
不适应钢筋焊接网和预应力钢筋的制作。
市政工程可参考应用。
2 、编制依据1《混凝土结构工程施工质量验收规范》GB 50204-20022《混凝土结构设计规范》GB 50010-20113《钢筋混凝土热轧带肋钢筋》GB1499.2-20074 《钢筋混凝土热轧光圆钢筋》GB130133 、施工准备3.1 技术准备1 施工文件、资料准备与核查，在施工前专业工程师组织施工技术骨干，对施工工艺使用的施工图纸和相关施工技术文件、资料进行核查，主要核查内容包括：施工图等设计文件是否齐全、出图手续是否合规、完善；与相关专业的协调性；轴线、标高的吻合性；满足规范规定的符合性；施工的可行性；对核查出的问题，应经项目部或上一级的技术负责人技术核定或答复后，才应进行施工。
2钢筋工程师应为较丰富经验的结构工程师。
钢筋工程师负责编制钢筋施工方案，并明确各构件施工的顺序和纵向受力钢筋的接头形式、位置及相关的技术措施。
钢筋施工方案经项目负责人审批后实施。
3钢筋工程专业工程师编制钢筋工程技术质量、安全交底书，经项目负责人审批后，组织进行向施工班组交底，并办理签字手续；4各种钢筋，应先试加工样板经自检合格后，确定下料、制作参数后再大批量加工。
5钢筋配料表应由钢筋工程师编制。
编制前充分熟悉施工图等设计文件、相关规范和《混凝土结构施工图平面整体表示方法制图规则和构造详图》的相关规定，编制完成应自行审查、确认正确后，经项目负责人审批后进行加工制作。
3.2 机具准备1 应准备的主要施工机械：钢筋调直机、钢筋切断机、钢筋弯曲机、砂轮切割机2 应准备的主要工具：手摇扳手、卡盘、扳头、手推车、石笔或粉笔、钢卷尺。
3.3 材料、设备准备采用的热轧钢筋应符合表3.3的要求，加工成型的钢筋的品种、规格、形状、尺寸等应符合设计图纸、规范及钢筋加工计划表的要求。
钢筋绑扎工艺标准第一节适用范围本工艺标准适用于工业及民用建筑现浇钢筋混凝土框架结构、框架－剪力墙、剪力墙结构的钢筋绑扎工程。
第二节施工准备一、材料与主要机具：１、钢筋：应从深圳市材料备案目录有名单的厂家中选择，钢筋进场应有出厂合格证或出厂检验报告，钢筋表面或每捆（每盘）钢筋均有标志。
钢筋进场后应按有关规定见证取样送检作力学性能复试。
当加工过程中发生脆断等特殊情况，还需作化学成分检验。
钢筋应无老锈及油污。
２、铁丝：可采用２０～２２号铁丝（为烧丝）或镀锌铁丝（铅丝）。
铁丝切断长度要满足使用要求。
３、垫块：用水泥砂浆制成，５０㎜见方，强度等级同混凝土设计强度等级，厚度同保护层，垫块内预埋２０～２２号火烧丝。
或用塑料卡、拉筋、支撑筋。
４、主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
二、作业条件：１、现场条件⑴按施工平面图中指定的位置，将钢筋堆放和加工场地进行清理、平整。
按规格、使用部位、编号、钢筋绑扎顺序分类堆放，分别加垫木堆放。
⑵钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。
⑶熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
⑷做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
⑸根据设计图纸及工艺标准要求，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，作好向班组进行技术交底。
２、地下室作业条件：⑴当施工现场地下水位较高时，必须有排水及降水措施。
⑵根据地下室防水方案，如采用外防水施工，底板钢筋绑扎前做完防水层及保护层。
３、梁、板作业条件：⑴根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。
绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。
⑵根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。
