底板钢筋绑扎施工工艺标准
1适用范围
本工艺标准适用于所有钢筋混凝土基础底板钢筋绑扎，包括箱型基础、筏基、桩承台或独立基础等。
2施工准备
2.1技术准备
2.1.1熟悉施工图纸，弄清各个编号钢筋形状、标高、细部尺寸，安装部位，钢筋的相互关系，确定各类结构钢筋正确合理的绑扎顺序。同时若发现施工图有错漏或不明确的地方，应及时与有关部门联系解决。
2.1.2依据施工图，结合规范对接头位置、数量、间距的要求核对配料单及配料牌是否正确，校核已加工好的钢筋的品种、规格、形状、尺寸及数量是否合乎配料单的规定，有无错配、漏配。
2.1.3根据施工组织设计中对钢筋安装时间和进度的要求，研究确定相应的施工方法。例如，哪些部位的钢筋可以预先绑扎好，工地模内组装；哪些钢筋在工地模内绑扎安装；钢筋成品和半成品的进场时间、进场方法、劳动力组织等。
2.1.4在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结果应符合质量检验与验收时的要求。
2.1.5钢筋机械连接开始前，应对不同厂家的进场钢筋进行接头工艺检验，合格后方可进行施工。施工过程中，更换钢筋生产厂时，应补充工艺检验。
2.2材料、机具准备
2.2.1成型钢筋：受力钢筋、箍筋等的品种、规格、形状、尺寸等应符合设计图纸、规范及下料单的要求。钢筋表面应洁净，无老锈及油污。
2.2.2绑扎料：可采用20~22号火烧丝或镀锌铁丝。铁丝的切断长度应满足使用要求。2.2.3垫块和保护层控制：控制基础混凝土保护层的细石混凝土垫块应有足够的强度，塑料卡、钢筋定位卡的质量应满足要求。马凳高度应通过钢筋排列方向计算确定，并应根据所支撑钢筋网的重量确定制作马凳的材料和制作数量。
2.2.4主要工具：钢筋钩子、撬棍、捯链、版子、钢丝刷子、粉笔、尺子、墨斗、油漆、线坠、小线等。
2.2.5作业条件
1从事钢筋专业人员均应经过技术培训，特殊作业（机械连接、焊接）应持有有效的岗位证书。
2基层清理干净，基础撂底线预检检查合格，门口、独立柱、暗柱以及纵横墙交接处用颜色醒目的油漆（如红色油漆）将位置标示清楚.
3雨季施工或地下水位较高时，应在集水坑、电梯井等处做好排水、抽水措施。
4防水保护层已完成并已通过隐检。
5按照设计及规范要求列出基础底板钢筋的接头形式（采用搭接接头的要确定钢筋搭接长度）、接头位置、锚固长度、接头百分比以及钢筋保护层的厚度一览表。
6根据基础底板厚度及墙柱的形式，确定马凳和定位箍的做法。
7明确地梁主筋铺设方向及主次梁上下钢筋位置。
2.3使用材料质量控制
2.3.1钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能和重量偏差检验，其质量必须符合有关标准的规定。
检查数量:按进场的批次和产品的抽样检验方案确定。
检验方法:检查产品合格证、出厂检验报告和进场复验报告。
2.3.2对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定: 1钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25。
2钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。
3检查数量:按进场的批次和产品的抽样检验方案确定。
4检验方法:检查进场复验报告。
2.3.3当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。检验方法:检查化学成分等专项检验报告。
2.3.4直螺纹连接套筒进场必须有合格证、检验报告。
4操作工艺
4.1工艺流程
4.1.1基础底板为单层钢筋的绑扎工艺流程
弹钢筋位置线→运钢筋到使用部位→绑底板下层及地梁钢筋→水电工序插入→设置垫块→放置插筋定距框→插墙、柱预埋钢筋并加固稳定→验收。
4.1.2基础底板为双层钢筋的绑扎工艺流程
弹钢筋位置线→运钢筋到使用部位→绑底板下层及地梁钢筋→设置垫块→水电工序插入→设置马凳→绑底板上层钢筋→设置定位框→插墙、柱预埋钢筋→验收。
4.2施工要点
4.2.1弹钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，靠近底板模板边的钢筋离模板边50mm，满足迎水面钢筋保护层厚度不小于50mm的要求。在垫层上弹出钢筋位置线（包括基础梁钢筋位置线）和插筋位置线(包含剪力墙、框架柱和暗柱等竖向筋插筋位置)。剪力墙竖向起步筋距柱或暗柱为50mm，中间插筋按设计图纸标明的竖向筋间距分档，如分到边不到一个整间距时，可按根数均分，已达到间距偏差不大于10mm。
4.2.2运钢筋到使用部位：按照钢筋绑扎使用的先后顺序，分段进行钢筋调运。吊运前，应根据弹线情况算出实际需要的钢筋根数。
4.2.3绑底板下层及地梁钢筋
1先铺地板下层钢筋，根据设计、规范和下料单要求，决定下层钢筋哪个方向钢筋在下面，一般先铺设短向钢筋，再铺设长向钢筋（如底板有集水坑、设备基坑，在铺底板下层钢筋前，先铺集水坑、设备基坑的下层钢筋）。
2根据已弹好的位置线将横向、纵向的钢筋依次摆放到位，钢筋弯钩应垂直向上。平行地梁方向在地梁下一般不设底板钢筋。钢筋端部距导墙的距离应两端一致并符合相关规定，两端设有地梁时应保证弯钩和地梁纵筋相错开。
3底板钢筋如有接头时，搭接位置应错开，满足设计要求或在征得设计同意时可不考虑接头位置，按照25%错开接头。采用焊接或机械连接接头时，应按焊接或机械连接规程规定抽取试样的位置。采用直螺纹机械连接时，钢筋应顶紧，连接钢筋处于接头的中间位置，偏差不大于1P（P为螺距），外露丝扣不超过一个完整丝扣，检查合格的接头应用红油漆标记。若采用搭接的连接方式，钢筋的搭接段绑扣不少于3个，与其他钢筋交叉绑扎时，不能省去三点绑扎。
4进行钢筋绑扎时，如单向板靠近外围两行的相交点应逐点绑扎，中间部分相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎，如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不产生位移。
5地梁绑扎：对于短基础梁、门洞口下地梁，可采用事先预制，施工时吊装就位即可，对于较长、较大基础梁采用现场绑扎：
1）绑扎地梁时，应先搭设绑扎基础梁的钢管临时支撑架，临时支架的高度达到能够将
主跨基础梁支起离基础底板下层钢筋50mm即可，如果两个方向的基础梁同时绑扎，后绑的次跨基础梁的临时支架高度要比先绑基础梁的临时支架高50~100mm左右（保证后绑的次跨基础梁在绑扎钢筋穿筋方便为宜）。
2）基础梁的绑扎先排放主跨基础梁的上层钢筋，根据设计的基础梁箍筋的间距，在基础梁的上层钢筋上用粉笔画出箍筋的间距，按照画出的箍筋间距安装箍筋并绑扎（基础底板门洞口地梁箍筋应满布，洞口处箍筋距离暗柱边50mm）。如果基础梁上层钢筋有两排钢筋，穿上层钢筋的下排钢筋（先不绑扎，等次跨基础梁上层钢筋绑扎完毕再绑扎），下排钢筋的临时支架使得下排钢筋距上排钢筋50~100mm为宜，以便后绑的次跨基础梁穿上层钢筋的下排钢筋。
3）穿主跨基础梁的下层钢筋的下排钢筋并绑扎，穿主跨基础梁的下层钢筋的上排钢筋（先不绑扎，等次跨基础梁下层钢筋下排钢筋绑扎完毕再绑扎），下层钢筋的上排钢筋的临时支架使得上排钢筋距下排钢筋50~100mm为宜，以便后绑的此跨基础梁穿下层钢筋的下排钢筋。
4）排放次跨基础梁的上层钢筋的上排筋，根据设计的次跨基础梁箍筋的间距，在次跨基础梁的上层钢筋上用粉笔画出箍筋的间距，按照画出的箍筋间距安装箍筋并绑扎。如果基础梁上层钢筋有两排钢筋，穿上层钢筋的下排钢筋并绑扎。
5）穿次跨基础梁的下层钢筋的下排钢筋并绑扎，穿次跨基础梁的下层钢筋的上排钢筋（先不绑扎，等主跨基础梁的下层钢筋的上排钢筋绑扎完毕后再绑扎）。
6）将主跨基础梁的临时支架拆除，使得主跨基础梁平稳放置在基础底板的下层钢筋上，并进行适当的固定以保证主跨基础梁不变形，再将次跨基础梁的临时支架拆除，使得次跨基础梁平稳放置在主跨基础梁上，并进行适当的固定以保证次跨基础梁不变形，接着按次序分别绑扎次跨基础梁的上层钢筋的下排筋、主跨基础梁的上层钢筋的下排筋、主跨基础梁的下层钢筋的上排筋、次跨基础梁的下层钢筋的上排筋。
7）绑扎基础梁钢筋时，梁纵向钢筋超过两排的，纵向钢筋中间要加短钢筋梁垫，保证纵向钢筋间距大于25mm（且大于纵向钢筋直径），基础梁上下纵筋之间要加可靠支撑，保证梁钢筋的截面尺寸；基础梁的箍筋接头位置应按照规范要求相互错开。
4.2.4设置垫块：检查底板下层钢筋施工合格后，放置底板混凝土保护层用垫块，垫块的厚度等于钢筋保护层厚度，按照1m左右距离梅花形摆放。如基础底板或基础梁用钢量较大，摆放距离可缩小。
4.2.5水电工序插入：在底板和地梁钢筋绑扎完毕后，方可进行水电工序插入。
4.2.6设置马凳：基础底板采用双层钢筋时，绑完下层钢筋后，摆放钢筋马凳。马凳的摆放按施工方案的规定确定间距。马凳宜支撑在下层钢筋上，并应垂直于底板上层筋的下筋摆放，摆放要稳固。
4.2.7绑底板上层钢筋：在马登上摆放纵横两个方向的上层钢筋，上层钢筋的弯钩朝下，进行连接后绑扎。绑扎时上层钢筋和下层钢筋的位置应对正，钢筋的上下次序及绑扣方法同底板下层钢筋。
4.2.8梁板钢筋全部完成后按设计图纸位置进行地梁排水套管预埋。
4.2.9设置定位框：钢筋绑扎完成后，根据在防水保护层（或垫层）上弹好的墙、柱插筋位置线，在底板上网上固定插筋定位框，可以采用线坠垂吊的方法使其同位置线对正。4.2.10将墙、柱预埋筋伸入底板内下层钢筋上，拐尺的方向要正确，将插筋的拐尺与下层筋绑扎牢固，便将其上部与底板上层筋或地梁绑扎牢固，必要时可附加钢筋电焊焊牢，并在主筋上绑一道定位筋。插筋上部与定位框固定牢靠。墙插筋两边距暗柱50mm，插入基础深度应符合设计和规范锚固长度要求，甩出的长度和甩头错开百分比及错开长度应符合本工程设计和规范的要求。其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。同时要考虑搭接长度、相邻钢筋错开距离。
4.2.11基础底板钢筋验收：为便于及时修正和减少返工量，验收宜分为两个阶段，即：地梁及下网铁完成和上网铁及插筋完成两个阶段。分阶段绑扎完成后，对绑扎不到位的地方进行局部调整，然后对现场进行清理，分别报工长进行交接和质检员专项验收。全部完成后，填写钢筋工程隐蔽验收单。
5质量标准
5.1主控项目
5.1.1受力钢筋的品种、级别、规格、形状、尺寸、数量必须符合设计要求。
5.1.2纵向钢筋的接头位置和连接方式应符合设计和规范要求，并应按《钢筋焊接及验收规范》JGJ18、《钢筋机械连接通用技术规程》JGJ107及相应机械连接标准的规定抽取钢筋接头试件作力学检验，其质量应符合有关规程的规定。
5.1.3钢筋的锚固长度、锚固位置应符合设计和规范要求，弯钩朝向正确。
5.2一般项目
5.2.1钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。
5.2.2钢筋网片和骨架绑扎缺扣、松扣数量不超过绑扣数量的5%，且不应集中。
5.2.3钢筋的接头宜设在受力较小处，同一截面的接头数量应符合设计和规范的要求，当
设计无要求时，必须满足《混凝土结构工程施工质量验收规范》GB50204的相关要求。箍筋加密应符合设计要求，设计无要求时，必须满足《混凝土结构工程施工质量验收规范》GB50204和《建筑抗震设计规范》GB50011的相关要求。闪光对焊钢筋加工连接接头当按规范错开布置时可不计入同一截面的接头数量。
5.2.4钢筋安装及预埋件位置允许偏差和检验方法见表5.2.4。
表5.2.4钢筋安装及预埋件位置的允许偏差值和检验方法项次项目允许偏差值(mm)检验方法
1绑扎钢筋网
长、宽±10
尺量连续三档，取其最大值网眼尺寸±20
2绑扎钢筋骨架
长±10
尺量检查宽、高±5
3绑扎箍筋、横向钢筋间距±20尺量续三档，取其最大值4受力钢筋
间距±10尺量两端、中间各一点，取
其最大值
排距±5
5钢筋弯起点位移20尺量检查
6预埋件中心线位移5
尺量检查水平高差+3,0
7受力钢筋保护层±10尺量检查
6成品保护
6.0.1成型钢筋应按照指定地点堆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污。6.0.2妥善保护基础四周外露的防水层，以免被钢筋碰破。
6.0.3底板上、下层钢筋绑扎时，支撑马凳要绑牢固，防止操作时踩变形。
6.0.4基础底板在浇筑混凝土前，基础底板的墙、柱插筋套好塑料管保护或用彩条布条、塑料条包裹严密，防止在浇筑混凝土时污染墙、柱插筋。
6.0.5严禁随意割断钢筋、在钢筋上进行电弧点焊。如设备管线安装施工与结构钢筋有影响时，必须征求设计的意见，有正确的处理措施。
6.0.6直螺纹钢筋丝头必须套防护帽，以免丝头碰坏或锈蚀。
7质量控制注意事项
7.0.1墙、柱预埋钢筋位移：墙、柱主筋的插筋与底板上、下筋要加固定框进行固定，绑扎牢固，确保位置准确。必要时可附加钢筋电焊焊牢。混凝土浇筑时应有专人检查整修。插筋施工不得在夜间进行，且所有插筋在浇筑混凝土之前必须对数量、位置由专人进行核对。
7.0.2搭接长度不够：绑扎时对每个接头进行尺量，检查搭接长度是否符合本工程的设计要求；浇筑混凝土前应仔细检查绑扣是否牢固，防止混凝土振捣造成钢筋下沉使上层甩筋长度不够。
7.0.3绑扎对焊接头未错开：经闪光对焊加工的钢筋，在现场进行绑扎时，对焊接头要按50%和≥35d错开接头位置。
7.0.4所有埋件不得和受力钢筋直接进行电弧点焊。
7.0.5混凝土浇筑前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇完混凝土后立即修整甩筋的位置，防止柱筋、墙筋、位移。
7.0.6梁主筋进支座长度要符合设计要求，弯起钢筋位置应准确。
7.0.7板的弯起钢筋和负弯矩钢筋位置应准确，施工时不应踩到下面。
7.0.8绑板的钢筋时用尺杆划线，绑扎时随时找正调直，防止板筋不顺直，位置不准。7.0.9在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围，防止绑扎接头内混入对焊接头。
8安全、环保措施
8.1安全操作要求
8.1.1钢筋段料配料弯料等工作必须在地面进行，不准在高空操作。
8.1.2搬运钢筋要注意附近有无障碍物。
8.1.3起吊钢筋时，下方禁止站人，必须待骨架将到距操作面1米以下才准靠近，就位支撑好方可摘钩。
8.1.4起吊钢筋规格必须统一，不准长短参差不一，细长钢筋不准一点吊。
8.1.5绑钢筋套子的绑丝头绑扎完后必须朝里以免扎伤人。
8.2环保措施
8.2.1钢筋下料脚料及钢筋应集中堆放，并及时回收外运处理。
8.2.2电渣压力焊的焊渣应及时清理并统一回收。
8.2.3切断的钢筋头和套丝铁屑应及时清理回收。
8.2.4加强对作业人员的环保意识教育，钢筋运输、装卸、加工应防止不必要的噪声产生，
最大限制减少施工噪声污染。
9质量记录9.0.1钢筋分项工程检验批质量验收记录表。
9.0.2结构实体钢筋保护层厚度验收记录。
9.0.3钢筋分项工程隐蔽工程检查记录。
9.0.4钢筋连接、焊接接头试验报告。
9.0.5焊条、焊剂出厂合格证。
现浇混凝土钢筋绑扎工艺标准 1

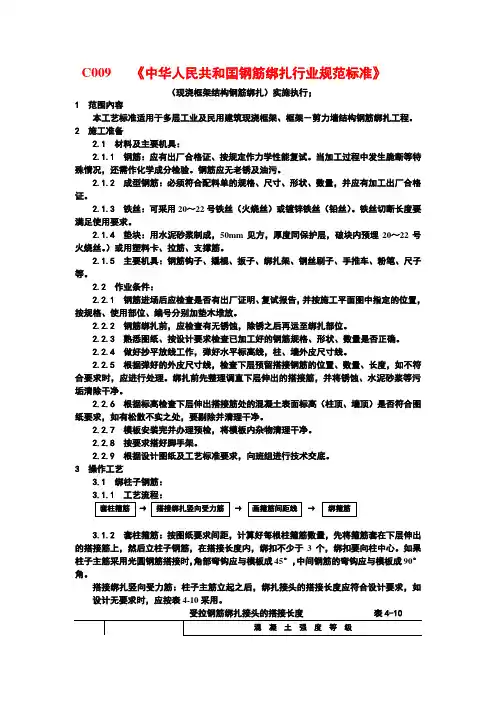

现浇混凝土结构钢筋绑扎 工艺标准 第一节适用范围 本工艺标准适用于工业及民用建筑现浇钢筋混凝土框架结构、框架－剪力墙、剪力墙结构的钢筋绑扎工程。 第二节施工准备 一、材料与主要机具: １、钢筋:应从深圳市材料备案目录有名单的厂家中选择,钢筋进场应有出厂合格证或出厂检验报告,钢筋表面或每捆(每盘)钢筋均有标志。钢筋进场后应按有关规定见证取样送检作力学性能复试。当加工过程中发生脆断等特殊情况,还需作化学成分检验。钢筋应无老锈及油污。 ２、铁丝:可采用２０～２２号铁丝(为烧丝)或镀锌铁丝(铅丝)。铁丝切断长度要满足使用要求。 ３、垫块:用水泥砂浆制成,５０㎜见方,强度等级同混凝土设计强度等级,厚度同保护层,垫块内预埋２０～２２号火烧丝。或用塑料卡、拉筋、支撑筋。 ４、主要机具:钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。 二、作业条件: １、现场条件 2
(１)、按施工平面图中指定的位置,将钢筋堆放和加工场地进行清理、平整。按规格、使用部位、编号、钢筋绑扎顺序分类堆放,分别加垫木堆放。 (２)、钢筋绑扎前,应检查有无锈蚀,除锈之后再运至绑扎部位。 (３)、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。 (４)、做好抄平放线工作,弹好水平标高线,柱、墙外皮尺寸线。 (５)、根据设计图纸及工艺标准要求,确定钢筋穿插就位顺序并与有关工种作好配合工作,如支模、管线、防水施工与绑扎钢筋的关系,确定施工方法,作好向班组进行技术交底。 ２、地下室作业条件: (１)、当施工现场地下水位较高时,必须有排水及降水措施。 (２)、根据地下室防水方案,如采用外防水施工,底板钢筋绑扎前做完防水层及保护层。 ３、梁、板作业条件: (１)、根据弹好的外皮尺寸线,检查下层预留搭接钢筋的位置、数量、长度,如不符合要求时,应进行处理。绑扎前先整理调直下层伸出的搭接筋,并将锈蚀、水泥砂浆等污垢清除干净。 (２)、根据标高检查下层伸出搭接筋处的混凝土表面标高(柱 3
工程名称 新都丽苑A 区 施工单位 江苏南通三建集团 有限公司 交底部位 16#房基础筏板、车库顶板 工序名称 钢筋工程 交底提要： 地基与基础房间绑扎 技术负责人 交底人 接受交底人 （一）材料准备 支撑三角凳铁、火烧丝、垫块、粉笔、卷尺、装箍筋用的铁吊栏、钢筋钩、钢筋扳子、小撬棍、磨光机，E43型和E50型焊条、烘箱、电焊机具。 （二）施工准备 1、成型钢筋加工完毕，并且符合料单，有料牌便于使用且钢筋原材复试合格。 2、墙、柱轴线、边线及控制线已经放出，并通过验收。 （三）操作工艺 1、工艺流程 防水保护层上放线→绑扎集水坑、电梯井部位的底层钢筋→绑扎底板下层筋→安装底板马凳→绑扎底板及上层筋→绑扎柱、墙插筋→柱、墙插筋校正、固定→清理→验收 2、绑扎工艺 （1） 钢筋接头的选用 水平向 d ≥16采用滚轧直螺纹套筒， d ＜14采用绑扎搭接，搭接长度满足规范及设计要求 纵向 d ≥12采用电渣压力焊，d ＜10采用绑扎搭接，搭接长度满足规范及设计要求 （2）底板钢筋绑扎 1）清理基层，弹出底板钢筋间距分格线。 2）钢筋双向布置到头，在板端保证锚固长度的弯勾。 3）在钢筋下铁上，用粉笔画出底板钢筋的间距分格线。 4）钢筋接头d ≥16为直螺纹接头，d ＜14采用绑扎搭接、接头位置应符合设计与规范的要求。
工程名称 新都丽苑A 区 施工单位 江苏南通三建集团 有限公司 交底部位 16#房基础筏板、车库顶板 工序名称 钢筋工程 交底提要： 地基与基础房间绑扎 技术负责人 交底人 接受交底人 5）机电管线安装施工完后摆放垫块，底板下保护层厚度为50mm(桩头位置处钢筋保护层厚度为100mm)，间距不大于1200mm 梅花型。垫块摆完后摆放马凳铁，马凳铁支腿要放在钢筋上。主楼及车库基础筏板内的钢筋绑扎，设马镫间距为1000，马镫上先铺设水平钢筋一根，品种、规格、型号同筏板短边方向面筋、再铺设长向钢筋，最后按照图纸铺设短边方向面筋，马镫位置正常铺设钢筋。 底板位置处的马蹬大样 ≥1500 与底板筋连接 与底板筋连接 底板垫块 钢筋支撑 集水坑位置处的马蹬大样 6）板钢筋绑扎采用八字扣，并且所有交叉点全部绑扎牢固。 7）按标高控制底板厚度，钢筋绑扎时要注意在绑扎下层钢筋时，扎头向上，在绑扎
现浇框架钢筋绑扎 工艺标准 1
现浇框架钢筋绑扎工程 一、适用范围及特点: 现浇框架结构一般由基础、柱、剪力墙、主梁、次梁、楼板、屋盖等基本构件组成。其钢筋绑扎特点是:高度大,占地面积相对较小,钢筋绑扎数量大,类型多,操作面小,安装复杂等。本工艺标准适用于民用住宅、高层建筑及多层框架厂房结构钢筋绑扎工程。 二、施工准备: (一)材料要求: 1.钢筋:应有出厂质量证明和检验报告单,并按有关规定分批抽取试 样作机械性能试验合格后方可使用。 2.冷拉钢筋:表面不得有裂纹和局部缩颈,冷弯后不得有裂纹、断 裂或起层等现象,机械性能应符合设计和规范的要求。 3.铁丝:采用20-22号镀锌铁丝或绑扎钢筋专用火烧丝,铁丝不应 有锈蚀和过硬情况。 4.其它:水泥砂浆垫块,50mm见方,厚等于保护层,或塑料`φ6- φ10mm支撑筋等。 (二)主要机具设备: 1.机械设备:除锈机、调直机、切断机、弯曲成型机、弯箍机、 各种冷拉机、接触对焊机、点焊机等。 2.主要工具:钢丝刷、砂箱、工作台、手摇板、卡盘、钢筋板
子、各种起拱板子、小撬杠、骨架绑扎架、各种钢筋钩、滑 轮、夹具和测力器等。 三、施工操作工艺: (一)基础钢筋绑扎 1.按设计间距在垫层上划线排放纵横向钢筋,排放时要注意弯钩 朝上,不倾向一边,但双层钢筋的上层钢筋弯钩应朝下。 2.基础四周两根钢筋交叉点应每点绑扎,中间部分每隔一根呈梅 花绑牢;双向主筋的钢筋网,则需将全部钢筋相交点扎牢。绑扎 时应注意相邻绑扎点的铁丝扣要成”八”字形(或左右扣绑扎) 以免网片歪斜变形。 3.独立柱基础为双向弯曲时,钢筋网的长向钢筋应放在短向钢筋 的下面。 4.现浇柱与基础连接用的插筋下端,用90o弯钩与基础钢筋进行 绑扎,箍筋比柱箍筋缩小一个柱筋直径,以便连接。插筋位置应 用木条或钢筋架成井字形固定牢固,以免造成柱子轴线偏 移。。 5.基础配有双层钢筋网时,应在上层钢筋网下面设置钢筋撑脚或 混凝土撑脚,以保证上下层钢筋间距和位置的正确。 (二)柱子钢筋绑扎: 1.绑扎时,按设计要求的箍筋间距和数量,先将箍筋按弯钩错开要求 套在下层伸出搭接筋上,再立起柱子钢筋,在搭接长度内与搭接
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录 编号 表C2-1 工程名称生物成像研究中心等2项（生物成像研究中心）交底日期2013-9-7 施工单位河北建设集团有限公司分项工程名称钢筋工程 交底提要基础底板钢筋绑扎 交底内容： 2.2保护层要求：基础底板下铁钢筋40mm，上铁钢筋25mm，保护层垫块间距为1000 mm，梅花型布置。 2.3钢筋位置控制：底板采用如图示支架（马凳）置于上下层钢筋网片之间，同一水平位置的马凳用绑扎丝连接成整体，必须保证钢筋网架的整体稳定性。 2.4钢筋连接要求：直径18及以上钢筋采用直螺纹连接，连接区域内接头百分率不大于50％，且相邻两个接头错开距离大于35d。C25错开875mm、C28错开980mm、C32错开1120mm。 2.5地下一层墙、柱插筋锚固至底板钢筋下网片底筋上，并与底板钢筋绑扎牢固。钢筋锚固长度和搭接长度：（La或LaE为锚固长度，LlE为绑扎搭接长度）。 a、底板钢筋锚固长度（La）分别为35d：C25为875mm、C28为980mm、C32为1120mm。 b、地下室剪力墙（内墙）、外墙、柱竖向分布钢筋底板生根时平直段锚固长度为： 墙插至基础板底部支在底板钢筋网上，墙插筋C10弯钩长度60mm、150mm（保护层小于50mm），C12弯钩长度72mm、180mm（保护层小于60mm），C14弯钩长度210mm、C16弯钩长度240mm。 审核人交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
基础钢筋绑扎施工工艺标准 10.1总则 10.1.1适用范围 适用于建筑结构工程的基础及底板钢筋绑扎。 10.1.2编制参考标准及规范 《混凝土结构设计规范》( GB50010—) ; 《混凝土结构工程施工质量验收规范》( GB50204—) ; 《钢筋焊接及验收规程》( JGJ18—96) ; 《建筑施工安全检查标准》( JGJ59—99) ; 《中国建筑工程总公司施工安全检查生产监督管理条例》; 钢筋、绑丝等相关材料标准和有关规定。 10.2术语、符号 10.2.1现浇结构 系现浇混凝土结构的简称, 是以现场支模并整体浇筑而成的混凝土结构。 10.2.2HPB235级钢筋 系指现行国家标准《钢筋混凝土用热轧光圆钢筋》( GB13013—1991) 中的Q235钢筋, 相当于原级别I级钢筋。 10.2.3HRB335( 20MnSi) 钢筋 系指现行国家标准《钢筋混凝土用热轧带肋钢筋》( GB1499—1998) 中的HRB335钢筋, 相当于原级别II级钢筋。 10.2.4HRB400( 20MnSiV、20MnSiNbv、20MnSiTi) 级钢筋
系指现行国家标准《钢筋混凝土用热轧带肋钢筋》( GB1499—1998) 中的HRB400钢筋, 相当于原级别III级钢筋。 10.2.5RRB400( K20MnSi) 级钢筋 系指现行国家标准《钢筋混凝土用余热处理钢筋》( GB13014—91) 中的KL400钢筋, 相当于原级别III级钢筋。 10.2.6La 钢筋锚固长度。 10.3基本规定 10.3.1一般规定 ( 1) 当钢筋的品种、级别或规格需作变更时, 庆办理材料代用手续。 ( 2) 浇筑混凝土前, 应进行钢筋隐蔽工程验收, 其内容包括: 1) 纵向受力钢筋的规格、数量、位置等; 2) 钢筋的连接方式、接头位置、接头数量、接头面积百分率等; 3) 箍筋、横向钢筋的品种、规格、数量、间距等; 4) 预埋件的规格、数量、位置等; 5) 避雷网线的布设与焊接等。 10.3.2质量目标 达到《混凝土结构工程施工质量验收规范》( GB50204—) 的要求, 并符合图纸及”施工组织设计”的要求。 10.4施工准备 10.4.1技术准备
1承台钢筋绑扎施工工艺 1.1执行标准 《混凝土结构工程施工质量验收规范》（GB50204—2002）（2010版）； 《混凝土结构设计规范》（GB50010—2010）； 《钢筋焊接及验收规程》（JGJ18—2012）； 《冷轧带肋钢筋混凝土结构技术规程》(JGJ95—2011)； 《中国建筑工程总公司建筑工程施工工艺标准》； 钢筋、绑扎丝等相关材料标准和有关规定。 1.2施工工艺流程和操作要点 1.2.1施工工艺流程 1.2.2操作要点
确定承台十字轴线，并用墨线弹在施工垫层地板上。经驻地
监理工程师核查、批准后绑扎。 2）划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，在底板上弹出钢筋位置线。 2、钢筋加工： 1）钢筋清理：钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净。 2）钢筋调直：可用机械或人工调直。经调直后的钢筋不得有弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5﹪. 3）钢筋截断：应根据钢筋直径、长度和数量，长短配搭，先断长料后端短料，尽量减少和缩短钢筋短头，以节约钢材。 3、钢筋运输： 将加工好的钢筋运往施工现场时，应做好钢筋编号，并做好钢筋的运输管理，防止钢筋在运输过程中发生变形，被污染。 4、底板钢筋绑扎： 1）按弹出的钢筋位置线，先铺下层钢筋。根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。 2）钢筋绑扎时，靠近外围两行的相交点每点都绑扎，
中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。 3）摆放底板混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每1m左右距离梅花型摆放。如底板较厚或用钢筋较大，摆放距离可缩小。 5、钢筋固定： 1）先绑2～4根竖筋，并画好横筋分档标志。然后在下部及齐胸处绑两根横肋定位，并画好竖筋分档标志。一般情况横筋在外。竖筋在里，所以先绑竖筋后绑横筋。横竖筋的间距及位置应符合设计要求。 2）在钢筋外侧应绑上带有铁丝的砂浆垫块，以保证保护层的厚度。 6、顶板钢筋绑扎： 在进行顶板钢筋绑扎前应该现对该基础再次施工放样，即对已经的施工完成的钢筋绑扎进行检查，能确定基础的平面尺寸。根据放样进行顶板的钢筋绑扎。绑扎的工艺与底板的施工工艺基本一致。 7、预埋件钢筋绑扎： 1）根据弹好的肋板（立柱）位置线，将肋板（立柱）伸入基础的插筋绑扎牢固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。
安徽移动黄山路通信生产指挥楼工程 1-3轴*A-G轴及1#汽车坡道底板和基础梁钢筋绑扎控制要点 1.马凳筋的高度 马凳筋的高度直接影响到板厚的控制，在梁板式筏板基础中会影响到基础梁悬模的安装，因为吊模的标高是以底板的保护层为基准的，我所负责的1-3轴地下室出现的问题是土方开挖，清槽的时候，由于3-16轴已结构封顶后沉降基本完成，导致2-3轴之前一起做好的垫层标高比3-16轴地下三层建筑1米线（即-11.3m）抄测计算下来的底板标高（-14.6m）高3-5cm，由于当时1-3轴工程价格还未和施工队谈好，但分公司领导还要求工程进度，因此我们直接将1-3轴垫层和以前做好的垫层统一标高，又由于我带的工人是零工，技术多不到，后来多次抄测标高，发现1-3轴垫层标高比-14.65m 高5-7cm。在未完成西侧1-3轴约30%的垫层面积后，施工队接手1-3轴的工程量。东侧标高是按照-3层建筑1m线引下来的，东侧标高是正确的，这就导致1-3轴垫层整体西高东低过渡过来。在做防水保护层的时候，做灰饼也不到位导致防水保护层厚度也没控制好，标高找不回来，马凳筋以-11.3m引下来，马凳筋顶面标高即底板顶面-保护层厚度-双排钢筋直径=-13.7—0.04-0.044=-13.784m。因此测得部分地方特别是西侧保护层到马凳顶面最小只有75cm（理论上
该值为86cm）也就是底板厚度小了10cm多。由于该部分还有一部分人防区域，底板底筋和面筋之间有拉筋（原图纸间距三级钢8@450*650，人防图集要求间距<=500mm，施工中由于面筋间距为150mm，故拉筋间距改为450*450，又由于底筋间距为200，故拉筋不能垂直放置，底部拉筋间距为400，上下相错50mm）防水保护层高低不平，使底板底筋也高低不平，而面筋是由马凳标高而来的，面筋是同一标高的，拉筋下料长度也是由图纸计算出来的，导致部分地方拉筋拉不上，部分地方拉筋长度大了，这个就不好处理了。 现场整改措施：由于底板面筋已绑扎完成，整改难度很大，我们经过技术部门和施工队研究商量，决定控制底板的厚度，将底板顶面标高统一提高5cm，用废钢筋垫在马凳上，以保证板厚能够通过验收，同时基础梁悬模（配好的模板 1.1m 高）也能控制底板顶面保护层厚度。但是拉筋就不好处理了，最后拉筋长的弯了一点，短的就挂在双排筋上。 2、现场混凝土浇筑前的施工准备 混凝土浇筑前要通知监理方进行隐蔽验收，提前通知施工队现场施工人员，做好整改准备，与施工队沟通，将泵管架子安装加固好，提前与混凝土搅拌站联系，包括地泵和泵管的安装定位（由于现场施工场地狭小），提前与搅拌站沟通，需要考虑场地问题，并与材料部沟通，看是否有材料进场，
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
表C2-1 编号 工程名称 将台乡农民回迁安置房项目 11#、住宅楼 交底日期2016-3-15 施工单位北京市朝阳田华建筑集团分项工程名称基础工程 交底提要基础底板、基础梁及墙柱插筋技术交底。 交底内容： 审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。5、熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，作好技术交底工作。 6、按设计和规范要求做好防水层和防水保护层并完成隐验工作。 7、按照设计和规范要求本工程的钢筋锚固长度、接头长度、接头百分比及接头错开要求和保护层厚度及各种底板厚度的马凳加工尺寸如下： 1）受力钢筋保护层： 2）受拉钢筋的抗震锚固长度Lae： 钢筋种类抗震等级 混凝土强度等级 C20 C25 C30 C35 C40
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
表C2-1 编号 工程名称 将台乡农民回迁安置房项目 11#、住宅楼 交底日期2016-3-15 施工单位北京市朝阳田华建筑集团分项工程名称基础工程 交底提要基础底板、基础梁及墙柱插筋技术交底。 交底内容： 审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 马凳尺寸表： 板厚 （mm） 部位钢筋直径马凳高度（mm）900 11#住宅楼基础底板25775 三、操作工艺 1、底板钢筋绑扎及暗柱插筋绑扎。 1）施工流程：垫层弹线→集水坑钢筋铺设→绑扎下层下铁钢筋（按照施工图中标注摆放位置）→再绑扎下层上铁钢筋→再绑扎暗梁→绑扎上层下铁钢筋→绑扎上层上铁钢筋→墙体、暗柱钢筋的插筋→自检、专检、交接检。 2）在砼垫层上沿纵横方向按图纸钢筋间距，弹出钢筋间距线，并标出节点暗柱，门窗洞口位置线，轴线、轴线名称，按线摆放下层钢筋，摆放时要横平竖直，钢筋端头拉通线绑扎。3）绑扎钢筋责任到人，挂牌施工，必须保证钢筋不位移，不跳扣绑扎，绑扎一律用“八字
10 基础钢筋绑扎施工工艺标准 10.1总则 10.1.1适用范围适用于建筑结构工程的基础及底板钢筋绑扎。 10.1.2编制参考标准及规范《混凝土结构设计规范》( GB50010—2002)；《混凝土结构工 程施工质量验收规范》( GB50204—2002)；《钢筋焊接及验收规程》( JGJ18—96)； 《建筑施工安全检查标准》( JGJ59—99)；《中国建筑工程总公司施工安全检查生产监督管理条例》；钢筋、绑丝等相关材料标准和有关规定。 10.2术语、符号 10.2.1现浇结构系现浇混凝土结构的简称，是以现场支模并整体浇筑而成的混凝土结构。10?2? 2HPB235级钢筋系指现行国家标准《钢筋混凝土用热轧光圆钢筋》( GB13013—1991) 中的Q235钢筋，相当于原级别I级钢筋。 10.2.3HRB335 (20MnSi)钢筋 系指现行国家标准《钢筋混凝土用热轧带肋钢筋》( GB1499—1998)中 的HRB335钢筋，相当于原级别II级钢筋。 10.2.4HRB400( 20MnSiV、20MnSiNbv、20MnSiTi)级钢筋 系指现行国家标准《钢筋混凝土用热轧带肋钢筋》( GB1499—1998)中 的HRB400 钢筋，相当于原级别III 级钢筋。
10.2.5RRB400( K20MnSi)级钢筋 系指现行国家标准《钢筋混凝土用余热处理钢筋》( GB13014—91)中的KL400 钢筋，相当于原级别III 级钢筋。 10.2.6L a 钢筋锚固长度。 10.3基本规定 10.3.1 一般规定 (1)当钢筋的品种、级别或规格需作变更时，庆办理材料代用手续。 ( 2) 浇筑混凝土前，应进行钢筋隐蔽工程验收，其内容包括： 1)纵向受力钢筋的规格、数量、位置等； 2)钢筋的连接方式、接头位置、接头数量、接头面积百分率等； 3)箍筋、横向钢筋的品种、规格、数量、间距等； 4)预埋件的规格、数量、位置等； 5)避雷网线的布设与焊接等。 10.3.2质量目标 达到《混凝土结构工程施工质量验收规范》（GB50204—2002）的要求，并符合图纸及“施工组织设计”的要求。 10.4施工准备

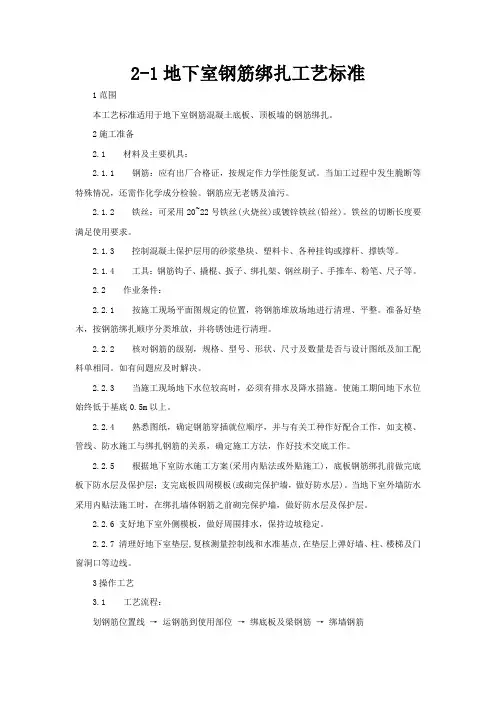

地下室钢筋绑扎工艺标准(-）
