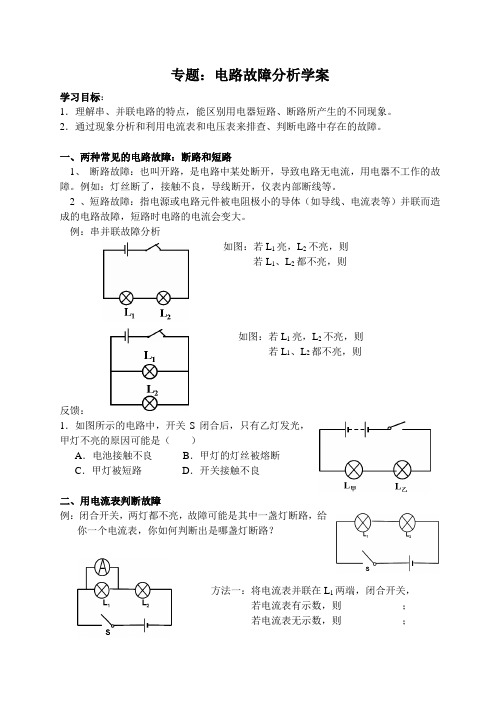

专题：电路故障分析学案学习目标：1．理解串、并联电路的特点，能区别用电器短路、断路所产生的不同现象。
2．通过现象分析和利用电流表和电压表来排查、判断电路中存在的故障。
一、两种常见的电路故障：断路和短路1、断路故障：也叫开路，是电路中某处断开，导致电路无电流，用电器不工作的故障。
例如：灯丝断了，接触不良，导线断开，仪表内部断线等。
2 、短路故障：指电源或电路元件被电阻极小的导体（如导线、电流表等）并联而造成的电路故障，短路时电路的电流会变大。
例：串并联故障分析如图：若L1亮，L2不亮，则_________若L1、L2都不亮，则_________如图：若L1亮，L2不亮，则_________若L1、L2都不亮，则_________反馈：1．如图所示的电路中，开关S闭合后，只有乙灯发光，甲灯不亮的原因可能是（）A．电池接触不良B．甲灯的灯丝被熔断C．甲灯被短路D．开关接触不良二、用电流表判断故障例：闭合开关，两灯都不亮，故障可能是其中一盏灯断路，给你一个电流表，你如何判断出是哪盏灯断路？方法一：将电流表并联在L1两端，闭合开关，若电流表有示数，则____________；若电流表无示数，则____________；方法二：将电流表并联在L2两端，闭合开关，若电流表有示数，则____________；若电流表无示数，则____________；总结：串联电路中，若故障只有一处断路，用电流表并联在某用电器两端，观察电流表。
有示数的地方______，无示数的地方_______。
反馈：2．如图所示，当开关S闭合时，灯L1、L2均不亮．小明同学将电流表并接在灯L1两端时，灯L2亮L1不亮，电流表有示数；将电流表并接在灯L2两端时，两灯均不亮，电流表无示数．则故障是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路三、用电压表判断故障例：闭合开关，两灯都不亮，故障可能是其中一盏灯断路，给你一个电压表，你如何判断出是哪盏灯断路？方法一：将电压表并联在L1两端，闭合开关，若电流表有示数，则____________；若电流表无示数，则____________；方法二：将电压表并联在L2两端，闭合开关，若电流表有示数，则____________；若电流表无示数，则____________；总结：串联电路中，若故障只有一处断路，用电压表并联在某用电器两端，观察电压表。
