初三物理中考电路故障专题练习

1、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光，但安培表指针不动，伏特表有读数，那么有可能是（ ）A ．安培表已被烧坏，致使电路不通B ．安培表完好，但未与导线接牢C ．灯L 的灯座接线处短路D ．安培表被短路为电源电压，以下不可能的情况是：（）Ａ、电流表中断路，Ｌ１和Ｌ２都完好 Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好 Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好3、如图所示，S 闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是：（ ）A ．电流表坏了或未接好。

B ．L 2的灯丝烧断或灯座与灯泡没接触。

C ．L 1和L 2的灯丝都被烧断。

D ．L 1的灯丝被烧断或没接好。

4、某同学做实验时，如图连接电路，闭合开关后，灯泡不能发光，但电流表指针偏转幅度太大，电压表没有示数，那么有可能是（ ）A ．电压表已被烧坏，致使没有示数B ．电流表完好，但未与导线接牢C ．灯L 的灯座接线处短路D ．电压表被短路5. 按图示的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（ ）A.安培表坏了，电流无通路B.电源的正、负极接反了C.灯泡的灯丝断了，或连接电流表的两根接线碰线了D.电流表的量程选得不合适6．某同学连接了如下图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae=3V ,Uab=0,Ubd=0,Ude=3V 。

则此电路的故障可能是（ ）A. 开关S 接触不良B. 小灯泡灯丝断了C. d 、e 间出现断路D. e 、f 间出现断路7．如下图所示的电路中，电源电压为6V ，当开关S 闭合后，只有一只灯泡发光，且电压表V 的示数为6V ，产生这一现象的原因可能是（ ）A. 灯L 1处短路B. 灯L 2处短路C. 灯L 1处断路D. 灯L 2处断路8．在图4所示的电路中，电源电压不变，闭合开关S 后，灯L 1、L 2都发光。

初三物理电路故障分析练习题一、单项选择题1. 在电路中，如果电流突然变大，则电阻的值应该是：A. 变小B. 变大C. 保持不变2. 在串联电路中，总电阻的计算公式是：A. R = R1 + R2 + R3B. R = R1 × R2 × R3C. R = 1/ (1/R1 + 1/R2 + 1/R3)3. 下面哪个元件不会储存电能：A. 电容器B. 电感器C. 变压器4. 在并联电路中，总电流的计算公式是：A. I = I1 + I2 + I3B. I = I1 × I2 × I3C. I = I1 + I2 + I35. 电压的单位是：A. 安培B. 伏特C. 瓦特二、计算题1. 电阻R1为30欧姆，电阻R2为20欧姆，两个电阻串联连接，求总电阻。

2. 电阻R1为10欧姆，电阻R2为20欧姆，两个电阻并联连接，求总电阻。

3. 在电路中，电源电压为12伏特，总电流为2安培，求总电阻。

4. 在电路中，电源电压为6伏特，总电阻为4欧姆，求总电流。

5. 电容器C1为2微法，电容器C2为4微法，两个电容器并联连接，求总电容。

三、解答题1. 请说明并联电路和串联电路的区别，并给出一个实际生活中的例子。

2. 解释直流电和交流电的概念，并说明它们的用途和区别。

3. 电路中如何判断电流的大小和方向，以及电压的极性？4. 请简要解释电阻、电容和电感的概念，并说明它们在电路中的作用。

5. 电路中出现故障的原因可能有哪些，并提供至少两个常见故障的解决方法。

四、综合题某电路中，有一个12伏特的电源和两个电阻：R1为20欧姆，R2为30欧姆。

另外还有两个电容器：C1为2微法，C2为4微法。

请回答以下问题：1. 如果将两个电阻串联连接，求总电阻和总电流。

2. 如果将两个电容器并联连接，求总电容。

3. 如果电阻R1和电容器C1并联连接，电阻R2和电容器C2串联连接，求总电阻和总电容。

4. 如果电路中出现了短路故障，请说明该故障的原因以及解决办法。

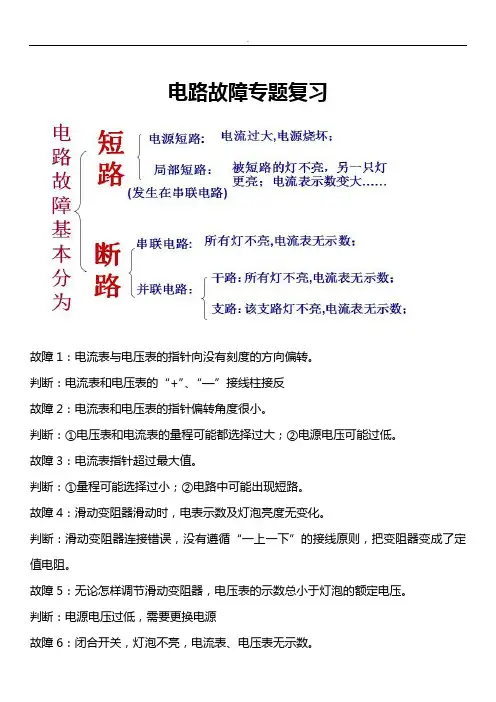

电路故障专题复习故障1：电流表与电压表的指针向没有刻度的方向偏转。

判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。

判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。

故障3：电流表指针超过最大值。

判断：①量程可能选择过小；②电路中可能出现短路。

故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。

判断：滑动变阻器连接错误，没有遵循“一上一下”的接线原则，把变阻器变成了定值电阻。

故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。

判断：电源电压过低，需要更换电源故障6：闭合开关，灯泡不亮，电流表、电压表无示数。

判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③连接导线可能断开。

故障7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。

判断：①灯泡的灯丝可能断了或灯座与灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。

故障8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。

判断：将电压表错接在了滑动变阻器两端。

故障9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。

判断：变阻器连入电路的阻值过大，灯泡分压小。

故障10：连完最后一根导线，灯泡发光，电表指针来回偏转。

判断：①连接电路时开关闭合了；②电路中某处接触不良。

故障11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。

判断：灯泡短路故障12：开关闭合，灯不亮，电压表无示数，电流表有示数。

判断：灯泡短路（或电压表短路）。

知识点一：按要求连接电路图并讨论分析1、串联电路如图：①若电路某处断路，L1和L2会怎样？②若L1短路，L1和L2会怎样？③同理，将L2短路呢？2、并联电路如图：①若干路断路，则L1和L2会怎样？ ②若L1支路断路，则L1和L2会怎样？③若L1短路，则L1和L2会怎样？同理，将L2短路呢？3、含表电路● 如图1，若L1断开时，A 表有示数吗？● 如图2，此时A 表被_____________，所以A 表_________示数 L1_______发光？● 如图，若电路ab 或cd 间有断路时，V 表_____示数？若bc 间的L1断开时，V 表_____示数？● 如图３所示，此时V 表被________，所以V 表_________示数，Ｌ１_______发光？图1室图2图３图４室如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？（2）总结规律症状病因病理图串联两灯都灭一光一灭并联两灯都灭一光一灭电流表无示数电压表无示数示数为电源电压（3）例题如图所示电路中：（１）若Ｌ１断路，则Ｌ２____，电流表____示数，电压表____示数。

初中物理电路故障题
当然，下面是10条带答案的初中物理电路故障题：
1.问题：以下哪个元件可以用来打开或关闭电路？
答案：开关
2.问题：在一个简单电路中，如果灯泡熄灭，最有可能的原因是什么？
答案：灯泡烧坏或电路中断
3.问题：当电路中的电阻增加时，电流会发生什么变化？
答案：电流减小
4.问题：如果两个灯泡连接在串联电路中，其中一个灯泡熄灭了，另一个灯泡会怎样？
答案：另一个灯泡也会熄灭
5.问题：如果两个灯泡连接在并联电路中，其中一个灯泡熄灭了，另一个灯泡会怎样？
答案：另一个灯泡仍然亮着
6.问题：当电压保持不变，电阻增加时，电流会发生什么变化？
答案：电流减小
7.问题：什么是短路？为什么它对电路安全有风险？
答案：短路是指电路中两个导体直接连接，绕过了其他元件。

它对电路安全有风险，因为短路会导致电流增大，可能引发火灾或电器损坏。

8.问题：什么是过载？为什么它对电路安全有风险？
答案：过载是指电路中通过的电流超过了设计承载能力。

它对电路安全有风险，因为过载会导致电线过热，可能引发火灾或电器损坏。

9.问题：什么是并联电路？它的特点是什么？
答案：并联电路是指电路中的元件是平行连接的。

在并联电路中，各个元件的电压相同，总电流等于各个分支电流之和。

10.问题：什么是串联电路？它的特点是什么？
答案：串联电路是指电路中的元件是依次连接的。

在串联电路中，各个元件的电流相同，总电压等于各个元件电压之和。

希望这些题目能够帮助到你！如果还有其他问题，请随时提问。

初中物理-电路故障判断专题-1一．选择题（共12小题）1．如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动．则电路中的故障可能是（）A．小灯泡短路B．电流表断路C．小灯泡断路D．电压表短路2．如图所示，闭合开关S后，发现电流表无示数，电压表有示数，则电路故障可能是（）A．L1断路B．L2断路C．开关S断路D．L1短路3．如图所示的电路中，闭合开关，灯泡L不发光，电流表电压表均无示数．若电路中只有一处故障，则可能是（）A．灯泡断路 B．电压表短路C．开关断路 D．电压表正负接线柱接反了4．在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮．则故障原因是（）A．L断路B．L短路C．R断路D．R短路5．如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是（）A．L1灯短路 B．L2灯短路 C．L1灯灯丝断开 D．L2灯丝断开6．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L短路 B．灯L断路 C．变阻器R短路 D．变阻器R断路7．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或电阻R 上．正确的判断是（）A．灯L一定断路B．电阻R一定断路C．电流表示数为0时，电阻R一定断路D．电压表示数为0时，灯L一定断路8．在如右图所示的电路中，电源两端电压恒定，由于某个电阻发生故障，电压表的读数减小而电流表的读数增大，如果两只电表都可看作理想电表，则可能是（）A．R1断路B．R1短路C．R2短路D．R3短路9．如图所示的电路中，A、B两灯原来正常发光，忽然B灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是（）A．R1断路B．R2断路C．R3断路， D．灯A断路10．如图所示的电路中，闭合电键，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是（）A．R1断路B．R2断路C．R3短路D．R4短路11．在图示电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，由于故障使其中一只电压表示数变小而另一只示数不变．则（）A．灯L可能变暗 B．灯L亮度可能不变C．电阻R可能开路D．电阻R可能短路12．如图所示电路，闭合开关，电流表无示数．将一根导线分别并接在bc、cd和de两点时，电流表均无示数；将导线并接在ab两点时，电流表有示数．由此可知电路故障可能是（）A．开关断路 B．R1电阻断路C．电流表短路D．R2电阻断路二．填空题（共14小题）13．如图所示电路，开关S闭合后，发现电流表指针不动，两盏灯都发光，可能的故障是______．14．如图电路中，当S闭合时，两灯均不亮，电流表没有示数，但电压表有示数，那么电路出现故障的可能是______．15．如图，闭合开关，两灯都不亮，电流表的指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是______．16．如图所示的电路，闭合开关时，两盏灯都不亮，但电压表有示数，可能出现的故障是______．17．如图所示的电路，闭合开关S后只有一盏灯亮，两只电流表的示数相同，则引起电路故障的原因是______．18．如图所示的电路，闭合开关时，两盏灯都不亮，但电压表有示数，可能出现的故障是______．19．在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数，其故障原因可能是______．20．如图所示，开关S闭合后，电路正常工作，电压表有一定的示数．一段时间后，电压表的示数突然变为零，则故障可能是R1______或R2______．（填“短路”或“断路”）21．在如图所示的电路中，电源电压不变．闭合开关S，电路正常工作．一段时间后，电阻R处发生故障，当R 断路时，灯L______；当R短路时，V2示数为______．22．小明按如图所示连接实物电路，闭合开关发现小灯泡不亮，电流表无示数，电压表的示数为电源电压，则电路的故障可能是______．23．如图所示的电路，电源电压为9V，当开关闭合时，灯L2两端的电压也为9V，则产生故障的原因可能是______或______．24．如图是小明同学用电压表和电流表测量小灯泡电阻的电路，当闭合开关S时，发现电流表的示数不为零，而电压表的示数为零，则故障可能是______．25．如果按照如图所示电路中各图连接电路，那么，无论开关断开或闭合，总有灯亮的电路是______；开关闭合后，总有一部分灯不亮的电路是______；已经发生短路故障的电路是______；闭合开关后将发生短路故障的电路是______；无论开关断开或闭合，灯始终不亮的电路是______．26．如图所示，电路正常工作一段时间后，其中一盏灯突然熄灭，电流表A示数变小，且无论怎样移动滑动变阻器的滑片P，电流表A的示数都保持不变，则电路故障是______．三．解答题（共4小题）27．叶城同学在连接好一个如图电路后，合上开关时，发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因：28．如图所示的电路，电源电压为6V，当开关S闭合时，灯L1、L2都不亮，电压表示数约为6V，则产生故障的原因可能是______．29．在如图所示的电路中，灯L、电阻R可能出现了故障，电键S闭合后，只有一个电表指针发生偏转，则：①若灯L发光，可能是______．②若灯L不发光，可能是______．30．在如图所示的电路中，电源两端的电压为3V，闭合开关S后，移动滑片P，小灯泡始终不亮，此时电流表示数为零，电压表示数为3V，则电路的故障可能是______．A．灯泡断路 B．电流表断路 C．变阻器断路 D．开关接触不良．初中物理-电路故障判断专题-1参考答案一．选择题（共12小题）1．C；2．B；3．C；4．B；5．A；6．D；7．D；8．AC；9．C；10．A；11．D；12．B；二．填空题（共14小题）13．电流表短路；14．L2断路；15．L1断路；16．L2断路；17．L2断路；18．L2断路；19．L1短路；20．短路；断路；21．不亮；0；22．滑动变阻器断路；23．L1短路；L2断路；24．电压表断路或短路、小灯泡短路；25．B；D；A；C；AC；26．灯泡L1开路或滑动变阻器开路；三．解答题（共4小题）27．；28．灯L1灯丝断了，或接触不良；29．电阻R短路；电阻R断路或电阻R断路同时灯L短路；30．A；。

九年级物理《电路故障分析》精选精练改错好初中物理电路故障分析与练习题⼀、串联电路中的故障分析：（以电路中两盏灯为例⼦）①闭合开关发现只有⼀盏灯亮。

故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。

例：如图当闭合开关时，L1亮，L2不亮。

电压表和电流表均有⽰数。

故障可能原因是（）A. L1短路B.L2短路C.L1断路D.L2断路【变式1】如上图，当闭合开关时，L1不亮，L2亮。

电压表⽆⽰数，电流表有⽰数。

故障可能原因是（）A。

L1短路 B.L2短路C.L1断路 D.L2断路【变式2】如上图，当闭合开关时，L1不亮，L2亮。

可能存在的故障原因和两表⽰数的情况可能是( ) A.L1短路，电压表有⽰数，电流表⽆⽰数 B.L1短路，电压表⽆⽰数，电流表有⽰数C.L2短路，两表都⽆⽰数D.L2短路，两表都有⽰数②开始时两盏灯都亮，⼀段时间后发现两盏都不亮。

故障分析：既然所有灯都不亮了，说明电路中存在断路现象。

即此时电路是断路的。

常⽤判断⽅法：⽤电压表依次测试某段两端，有读数或者⽆读数，以此判断故障的原因。

电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。

电压表⽆读数：说明没有电流通过电压表，此时连接电压表的电路是断路的。

例：如图6所⽰的电路，开关S闭合时，发现L1、L2都不亮，⽤电压表逐段测量，结果是U ad=6v, U ab=0, U bc=0, U cd=6V, 该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：串联电路中如果有⼀盏灯亮，另外⼀盏灯不亮。

说明这个电路可能发⽣了短路现象，谁不亮谁短路。

串联电路中如果所有灯都不亮，说明电路可能中发⽣了断路现象。

⼆、并联电路中的故障分析：（以电路中两盏灯为例⼦）①闭合开关发现只有⼀盏灯亮。

故障分析：既然有⼀灯亮，说明这⼀灯亮的电路是通路的，那盏不亮的灯⼀定是断路。

（因为如果短路，会烧坏电源所有灯都不亮了）例：如图所⽰电路中，电源电压不变，闭合开关S后，L1，L2都发光，⼀段时间后，其中⼀灯突然熄灭，⽽电流表电压表的⽰数都不变，产⽣这现象的原因是：（）A、灯L1短路；B、灯L2短路；C、灯L1断路；D、灯L2断路。

中考物理总复习《电路故障分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1和R2一处发生了故障，则下列判断正确的是()第1题图A. R1短路B. R2短路C. R1断路D. R2断路2.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是()第2题图A. ①B. ②C. ③D. ④3.如图所示是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是()第3题图A. 灯泡断路B. 滑动变阻器接入电路的阻值过大C. 灯丝电阻值过大D. 滑动变阻器短路4.小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小；他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路中只有一处故障，则一定是()第4题图A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5.小明同学按图示连接好电路，闭合开关后发现，甲乙两灯泡均不亮．然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮．于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来．根据以上现象可以推断出下列哪个结论是正确的()第5题图A. 甲灯泡断路B. 乙灯泡断路C. 甲乙灯泡都断路D. 电源坏了6.如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如下表所示．则电路中的故障是()测试点a、b b、c c、d电压表示数有示数无示数有示数A.B. 小灯泡L断路C. 滑动变阻器R断路D. 滑动变阻器R短路7.在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是()第7题图A. 开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C. 如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题8.如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是________(选填“L1短路”“L1断路”或“L2断路”)．第8题图9.小芳用铅笔芯制作如图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮．为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0 V，则A、B间________(选填“短路”或“断路”)，这种故障可能的情况是____________、________________________．第9题图10. (2021上海)在如图所示的电路中，闭合开关S后，至少有一个电表发生偏转，已知电路中只有一处故障，且发生在电阻R1或R2上．请写出两电表的偏转情况及其对应的故障．________________________________________________________________________.第10题图参考答案1.【答案】A2.【答案】B3.【答案】B4.【答案】B5.【答案】B6.【答案】C7.【答案】C8. L1L1断路9.【答案】断路小灯泡灯丝断了A、B间接触不良10.【答案】若电压表示数不变，电流表示数变大，则R1短路；若电流表示数变大，电压表示数变小，则R2短路。

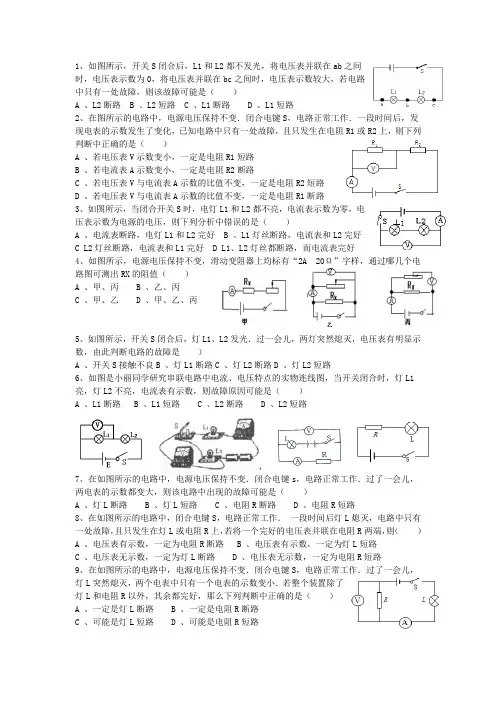

1、如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A 、L2断路B 、L2短路C 、L1断路D 、L1短路2、在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（）A 、若电压表V示数变小，一定是电阻R1短路B 、若电流表A示数变小，一定是电阻R2断路C 、若电压表V与电流表A示数的比值不变，一定是电阻R2短路D 、若电压表V与电流表A示数的比值不变，一定是电阻R1断路3、如图所示，当闭合开关S时，电灯L1和L2都不亮，电流表示数为零，电压表示数为电源的电压，则下列分析中错误的是（）A 、电流表断路，电灯L1和L2完好B 、L1灯丝断路，电流表和L2完好C L2灯丝断路，电流表和L1完好D L1、L2灯丝都断路，而电流表完好4、如图所示，电源电压保持不变，滑动变阻器上均标有“2A 20Ω”字样，通过哪几个电路图可测出RX的阻值（）A 、甲、丙B 、乙、丙C 、甲、乙D 、甲、乙、丙5、如图所示，开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此判断电路的故障是）A 、开关S接触不良B 、灯L1断路C 、灯L2断路D 、灯L2短路6、如图是小丽同学研究串联电路中电流、电压特点的实物连线图，当开关闭合时，灯L1亮，灯L2不亮，电流表有示数，则故障原因可能是（）A 、L1断路B 、L1短路C 、L2断路D 、L2短路7、在如图所示的电路中，电源电压保持不变．闭合电键s，电路正常工作．过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A 、灯L断路B 、灯L短路C 、电阻R断路D 、电阻R短路8、在如图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，若将一个完好的电压表并联在电阻R两端，则（）A 、电压表有示数，一定为电阻R断路 B 、电压表有示数，一定为灯L短路C 、电压表无示数，一定为灯L断路D 、电压表无示数，一定为电阻R短路9、在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，灯L突然熄灭，两个电表中只有一个电表的示数变小．若整个装置除了灯L和电阻R以外，其余都完好，那么下列判断中正确的是（）A 、一定是灯L断路B 、一定是电阻R断路C 、可能是灯L短路D 、可能是电阻R短路10、小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是（）A 、L1断路B 、L1短路C 、L2断路D 、L2短路11、在图示电路中．闭合电键S，电路正常工作．过了一会儿，灯L熄灭，两个电表的示数，一个变大、另一个变小，合理的判断是（）A 、若电压表示数变大，可能是灯L短路B 、若电压表示数变大，可能是电阻R短路C 、若电流表示数变小，一定是灯L断路D 、若电流表示数变小，一定是电阻R断路12、小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A 、滑动变阻器接触不良B 、开关接触不良C 、小灯泡两端短路D 、灯泡的钨丝断了13、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（电源电压末知）（）14、如图所示R0阻值已知，Rx未知，电源电压未知，下图不能测出Rx阻值的是（）15、若R0已知，利用下列各电路图，不能求出小灯泡电阻的是（）16、下列各图，不能测出电阻RX的阻值的是（电阻R0已知）（）17、在只有一只电表的情况下，小明设计了如图所示的四种电路，电阻R0已知，当通过闭合或断开电路中的不同开关时，你认为能够测算出未知电阻Rx阻值的电路是18、小明做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如下表示，分析表格中实验数据．可推断小明实验时所用的电路可能是哪一个（）如图所示电路，闭合开关S，灯L不亮，电压表有示数。

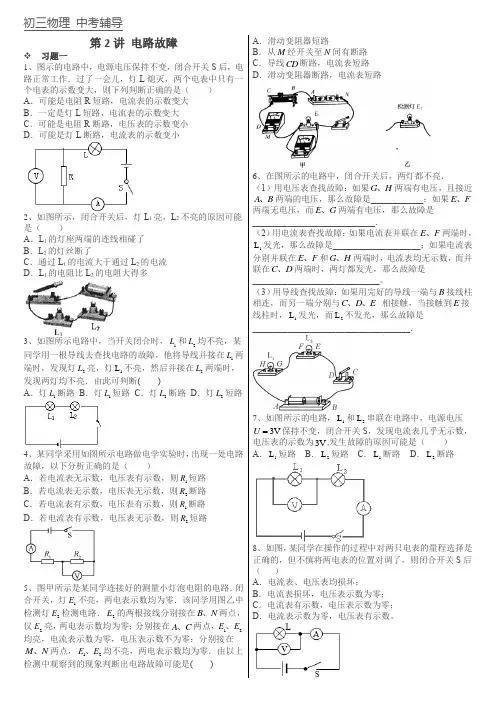

第2讲 电路故障习题一1、图示的电路中，电源电压保持不变，闭合开关S 后，电路正常工作．过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（ ） A ．可能是电阻R 短路，电流表的示数变大 B ．一定是灯L 短路，电流表的示数变大 C ．可能是电阻R 断路，电压表的示数变小 D ．可能是灯L 断路，电流表的示数变小2、如图所示，闭合开关后，灯L 1亮，L 2不亮的原因可能是（ ）A ．L 1的灯座两端的连线相碰了B ．L 2的灯丝断了C ．通过L 1的电流大于通过L 2的电流D ．L 1的电阻比L 2的电阻大得多3、如图所示电路中，当开关闭合时，1L 和2L 均不亮，某同学用一根导线去查找电路的故障，他将导线并接在1L 两端时，发现灯2L 亮，灯1L 不亮，然后并接在2L 两端时，发现两灯均不亮．由此可判断( )A ．灯1L 断路B ．灯1L 短路C ．灯2L 断路D ．灯2L 短路4、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A ．若电流表无示数，电压表有示数，则1R 短路B ．若电流表无示数，电压表无示数，则2R 断路C ．若电流表有示数，电压表有示数，则1R 断路D ．若电流表有示数，电压表无示数，则2R 短路5、图甲所示是某同学连接好的测量小灯泡电阻的电路．闭合开关，灯1E 不亮，两电表示数均为零．该同学用图乙中检测灯2E 检测电路．2E 的两根接线分别接在B N 、两点，仅2E 亮，两电表示数均为零；分别接在A C 、两点，12E E 、均亮，电流表示数为零，电压表示数不为零；分别接在M N 、两点，12E E 、均不亮，两电表示数均为零．由以上检测中观察到的现象判断出电路故障可能是( )A ．滑动变阻器短路B ．从M 经开关至N 间有断路C ．导线CD 断路，电流表短路 D ．滑动变阻器断路，电流表短路6、在图所示的电路中，闭合开关后，两灯都不亮．（1）用电压表查找故障：如果G H 、两端有电压，且接近A B 、两端的电压，那么故障是____________；如果E F 、两端无电压，而E G 、两端有电压，那么故障是____________________________． （2）用电流表查找故障：如果电流表并联在E F 、两端时，1L 发光，那么故障是____________________；如果电流表分别并联在E F 、和G H 、两端时，电流表均无示数，而并联在C D 、两端时，两灯都发光，那么故障是_____________________________。

故障分析一、电路故障分析：(假设电路中只有一处故障)1、电压表无示数，电流表有示数。

原因：电压表所夹区域L1发生短路。

根据U=I*R，导线有电流通过，但导线理论上没有电阻，因此导线不分压2、电流表无示数，电压表有示数。

原因：电压表所夹区域即L1发生断路。

电压表与灯泡L2串联，电压表电阻大分压大，灯泡电阻小分压小，串联中电压表分担的电压就接近于电源电压。

3、电流表和电压表都没有示数。

原因：电压表所夹区域外发生断路，导致电路不通。

例1. 如下图，当开关S闭合时，发现电流表指针偏转，电压表指针不动接近为零。

该电路的故障可能是〔〕A. 灯L1处短路B. 灯L2处短路C. 灯L1处断路D. 灯L2处断路例2、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。

电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路例3、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表也没有有示数。

电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路4、开路故障区域判断方法：①导线法：把一根导线并接到可能发生开路的地方，电路被连通，可以观察到_______有示数，_______发光。

②电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于__________。

但电路中的灯__ ______，电流表_______示数.例4、如下图，假设开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断〔〕A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路例5、如下图电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，那么故障可能是 ( )A. L1的灯丝断了 B．L2的灯丝断了C．R的电阻丝断了 D．开关接触不良稳固练习1、如图1所示的电路，合上开关，小灯泡正常发光假设将小灯泡和电流表的位置互换，那么合上开关后的现象是〔〕A．小灯泡不发光 B．小灯泡会烧坏C．小灯泡仍正常发光 D．电压表和电流表都没有示数2、如图2所示，闭合开关S后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是〔〕A、 L2短路B、 L2灯丝断了C、 L1短路D、L1灯丝断了3．如图3所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0，U bc=6V，那么该电路的故障可能是〔〕A．开关S接触不良 B．灯L1断路 C．灯L2短路 D．灯L2的灯丝断了4．在如图4所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间是后，发现其中一个电压表示数变大，那么〔〕A．灯L1可能变亮 B．灯L1亮度可能不变 C．灯L2可能断路D．灯L2可能短路图1 图2 图3 图45．如图5所示，开关S闭合后，电路正常工作，电压表有一定的示数。

九年级上册物理《电路故障》专题训练含答案类型一、串联电路故障1.如图所示电路，当开关闭合，两灯正常发光。

使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A.灯L1被短路B.灯L2被短路C.灯L1断路D.灯L2断路2.如图所示，当S闭合后，灯泡L1、L2均正常发光，但过一会儿两灯均突然熄灭，某同学用电压表探究电路故障，他用电压表分别接到灯L1、L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零。

由此可判断电路的故障是（）A.灯L1断路B.灯L2短路D.开关S接触不良3.如图，若开关闭合后，灯L1、L2均不亮，小华同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。

由此可以判断（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路4.如图所示，闭合开关S，发现灯泡L1亮，L2不亮。

调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是（）A.滑动变阻器断路B.滑动变阻器短路C灯泡L2短路5.如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A.L2断路B.L2短路C.L1断路D.L2短路6.如图所示，电源电压为6V，当开关S闭合后，只有一个灯泡发光，且两只电压表示数均为6V，产生这一现象的原因可能是（）A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路7.如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c 两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路8.某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因，小张用一根导线线来检查。

人教版初中物理九年级电路故障分析专题（含答案）一、短路情况（1）串联1、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。

闭合开关S，电路正常工作。

一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路1B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路2、在如图所示的电路中，闭合开关，电流表有示数，电压表无示数，已知两电表良好，电路中只有一处故障，则该电路的故障可能是（）A．开关接触不良1B．电阻R短路C．电阻R断路1D．滑动变阻器短路3、如图所示的电路中，已知电源电压为6V且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为0，存在这一现象的原因可能是（）A．灯L1短路1B．灯L2短路1C．灯L1断路1D．灯L2断路（2）并联1、如图所示电路中，开关闭合后两电流表均有示数，一段时间后两表示数突然归零，现将一完好的小灯泡L分别并在R1、R2和电源两端L均不亮。

则电路发的故障可能是（）A、R2短路B、R2断路C、电流表A1短路D、电流表A2断路二、断路情况（1）串联1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。

他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为U ab=6V、U bc=0V、U ac=6V。

若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、小明将标有“3V 1W”的两个小灯泡与滑动变阻器串联接在如图中所示电路中，电源电压恒为6V。

闭合S后，小明发现两个小灯泡都不亮，他检查电路发现各段导线及连接处均无问题，用电压表测得U ac=U bd=6V。

经过仔细分析，他判断电路中只有一处故障，那么电路故障是（）A．ac段发生短路2B．bc段发生断路C．ed段发生断路2D．ad段发生短路3、如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（）A．滑动变阻器断路2B．电流表短路C．小灯泡短路2D．导线④断路4、在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（）A．①2B．②2C．③2D．④5、如图所示，R1和R2均为定值电阻，闭合开关，电流表、电压表均无示数，如果故障仅在电阻R1或R2，则（）A．R1短路2B．R2短路2C．R1断路2D．R2断路6、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路2B．L1断路2C．L2短路2D．L2断路7、如图所示电路，当开关闭合时，小灯泡L不发光，无论如何调节滑动变阻器R的滑片电流表指针几乎不偏转，但电压表始终有示数，几乎等于电源电压，则电路故障的原因是_______。

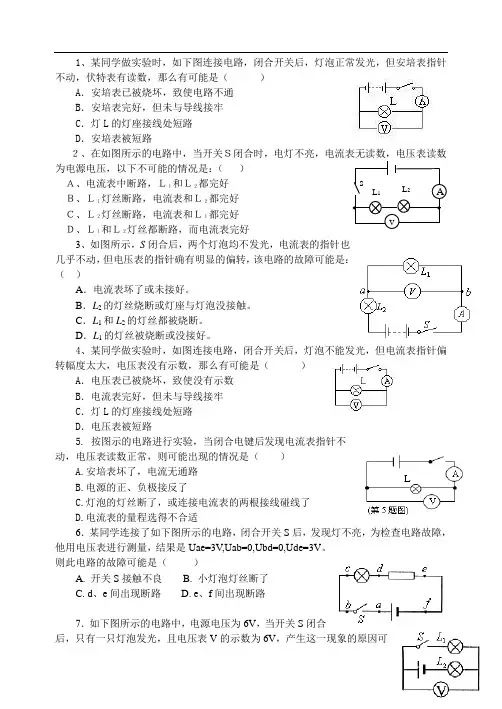

1、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光，但安培表指针不动，伏特表有读数，那么有可能是（ ）A ．安培表已被烧坏，致使电路不通B ．安培表完好，但未与导线接牢C ．灯L 的灯座接线处短路D ．安培表被短路为电源电压，以下不可能的情况是：（）Ａ、电流表中断路，Ｌ１和Ｌ２都完好 Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好 Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好3、如图所示，S 闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是：（ ）A ．电流表坏了或未接好。

B ．L 2的灯丝烧断或灯座与灯泡没接触。

C ．L 1和L 2的灯丝都被烧断。

D ．L 1的灯丝被烧断或没接好。

4、某同学做实验时，如图连接电路，闭合开关后，灯泡不能发光，但电流表指针偏转幅度太大，电压表没有示数，那么有可能是（ ）A ．电压表已被烧坏，致使没有示数B ．电流表完好，但未与导线接牢C ．灯L 的灯座接线处短路D ．电压表被短路5. 按图示的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（ ）A.安培表坏了，电流无通路B.电源的正、负极接反了C.灯泡的灯丝断了，或连接电流表的两根接线碰线了D.电流表的量程选得不合适6．某同学连接了如下图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae=3V ,Uab=0,Ubd=0,Ude=3V 。

则此电路的故障可能是（ ）A. 开关S 接触不良B. 小灯泡灯丝断了C. d 、e 间出现断路D. e 、f 间出现断路7．如下图所示的电路中，电源电压为6V ，当开关S 闭合后，只有一只灯泡发光，且电压表V 的示数为6V ，产生这一现象的原因可能是（ ）A. 灯L 1处短路B. 灯L 2处短路C. 灯L 1处断路D. 灯L 2处断路8．在图4所示的电路中，电源电压不变，闭合开关S 后，灯L 1、L 2都发光。

障碍电路之阳早格格创做1．正在图所示的电路中，电源电压等于6伏，合上启关后电压表示数为6伏.经分解得出，电路中大概爆收的情况是：_______.2．正在图所示的电路中，电源电压没有变.关合启关S 后，灯L1、L2皆收光.一段时间后，其中一盏灯突然燃烧，而电流表、电压表的示数皆没有变，则爆收那一局面的本果大概是( ).A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路3．正在图所示的电路中，电源电压没有变.关合启关S 后，灯L1、L2皆收光，一段时间后，其中的一盏灯突然变明，而电压表V1的示数变小，电压表V2的示数变大，则爆收那一局面的本果是( ).A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路4．如图所示，当启关S关合后，二只灯泡均收光，二表均有示数.过一段时间后，创制电压表示数形成0，电流表示数删大.经查看除小灯泡中其余器材的对接良佳，制成那种情况的本果大概是( ).A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路5．如图是测定小灯泡二端的电压战通过小灯泡的电流的电路图.如果某共教正在支配的历程中对付二只电表的量程采用是精确的，但是得慎将二电表的位子对付调了，则关合启关S后( ).A．电流表、电压表均益坏B．电流表益坏，电压表示数为整C．电流表有示数，电压表示数为整D．电流表示数为整，电压表有示数6．如图所示，下列道法精确的是( )A．电流表的对接是精确的B．电压表的对接是精确的C．二表的对接皆是过得的D．电流表将会被烧坏7．正在图所示的电路中，电源电压脆持没有变.关合电键S后，电路平常处事.过了一会，电压表的示数变大，灯L燃烧，则下列推断中精确的是( ).A．大概是灯L短路，电流表示数变小B．大概是灯L断路，电流表示数变小C．大概是电阻R短路，电流表示数变大D．大概是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏.当启关S关适时，却惟有一只灯泡收光，且电压表示数为3伏.由那一局面不妨推断电路的障碍是( ).A．灯L1短路B．灯L2短路C．灯L1启路D．灯L2启路9．如图所示的电路，电源电压没有变，关合启关S．灯L1战L2均收光.一段时间后，一盏灯突然燃烧，而电流表战电压表的示数没有变，出现那一局面的本果大概是( ).A．L1短路B．L1断路C．L2短路D．L2断路10.如图所示的电路中，电源电压脆持没有变，关合启关电路平常处事，但是过一段时间，小灯泡L1爆收断路，那时电流表的示数_______，电压表的示数_______.（选挖“变大”、“变小”或者“没有变”）11.按如图(a)所示的电路举止真验，当启关关合后，V1战V2的指针位子真足一般，如图(b)所示，制成那一局面的本果是( ).A．大概L1断路B．大概L2短路C．大概V1战V2所选量程没有相共，L1短路D．大概V1战V2所选量程没有相共，电路各处完佳12.如图所示，关合启关S时，小灯L1、L2皆没有明.用一段导线的二端交战a、b二面时，二灯皆没有明；交战b、c二面时，二灯也没有明；交战c、d二面时，二灯皆明.对付此，下列推断中精确的是( ).A．灯L1断路B．灯L2断路C．启关S断路D．灯L2短路13.某共教采与如图所示电路干电教真验时，出现一处电路障碍，以下分解精确的是( ).A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路14.小白正在干“商量串联电路电压的顺序”真验时，连佳了如图所示的电路，关合启关S后创制L1平常收光，L2只可微小收光，以下对付于那一局面爆收本果的分解中，合理的是( ).A．灯泡L2爆收了断路B．灯泡L2爆收了短路C．灯泡L2的电阻较大，其本质功率较小D．灯泡L2的电阻较小，其本质功率较小15.真验课上，共教们把二个相共规格的小灯泡对接正在如图(a)所示的电路中，关合启关后，二灯收光.此时，一共教没有留神把L1的玻璃中壳挨破了，截止L1燃烧，L2却更明了.那是为什么呢？他们提出预测：预测一：大概L1处爆收断路；预测二：大概L1处爆收短路.(1)根据_______（选挖“串联”或者“并联”）电路的特性，可知预测一是没有精确的.(2)针对付预测二，共教们找了一只电压表，分别并联正在L1，L2二端，如图(b)所示，假若预测二创制，则二次读数有何特性？_______.(3)真验创制二次电压表均有明隐读数，且L1二端电压比L2二端电压小.证明预测二也没有精确.您认为L1燃烧、L2更明的本果大概是( ).A．L1电阻变大B．L1电阻变小C．L2电阻变小D．L1功率变大16.为钻研灯泡的收光情况，小明安排了如图所示的电路举止真验.电路中二个灯泡规格相共（额定电压均为1.5伏）、电源电压恒为3伏，真验时，当启关关合后，二灯泡收光.一段时间后，二灯泡突然燃烧，但是电压表仍瞅示数：经查看，除灯泡中其余器材的对接良佳.请简述制成那种情况的大概本果.（写出二种，并正在每种本果中证明二灯的简直情况）本果一：_________________________________________________ _____________.本果二：_________________________________________________ _____________.17.如图所示的电路，启关S关适时，创制L1、L2皆没有明，用电压表逐段丈量，截止是Uad＝6伏，Uab＝6伏，Ubc＝0，Ucd＝0，则该电路的障碍大概是( ).A．启关S交战没有良B．灯L1断路C．灯L2短路D．灯L2的灯丝断了18.如图所示的电路，启关S关适时，创制L1、L2皆没有明，用电压表逐段丈量，截止是Uab＝0，Ubc ＝6伏，则该电路的障碍大概是( ).A．启关S交战没有良B．灯L1断路C．灯L2短路D．灯L2的灯丝断了19.如图所示的电路中，若启关S关合后，灯L1、L2均没有明.某共教用一根导线来查找电路障碍，当他用导线对接L1二端时，二灯仍没有明；用导线对接L2二端时，L1明、L2没有明.由此不妨断定( ).A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路20.如图，电源电压没有变，二只电表均完佳.启关S关合后，创制惟有一只电表的指针爆收偏偏转，若电路中惟有一个灯泡出现了障碍，则大概是( ).A．电压表指针爆收偏偏转，灯泡L1短路B．电压表指针爆收偏偏转，灯泡L1断路C．电流表指针爆收偏偏转，灯泡L2短路D．电流表指针爆收偏偏转，灯泡L2断路21．正在图所示的电路中，a、b、c、d为四个接线柱.关合启关后灯没有明，已经决定是由于灯泡断路或者短路引起.正在没有允许拆启电路的情况下，请您用一个电压表或者一个电流表分别对付障碍举止推断，把要领战推断截止挖进下表中.（每种电表各挖一种要领）22.正在图所示的电路中，电源电压脆持没有变.关合电键S，电路平常处事.过了一会灯L燃烧，已知电路中只有一处障碍，且只爆收正在灯L或者电阻R上.合理的推断是( ).A．若电压表无示数，一定是电阻R断路B．若电压表无示数，一定是灯L短路C．若电压表有示数，大概是电阻R短路D．若电压表有示数，一定是灯L断路23.如图所示的电路，电源电压没有变，定值电阻R1、R2阻值相等，所有电路元件中，除R1或者R2大概有障碍中，其余均完佳，请挖写表格中的所有空项.24.如图所示，关合启关，创制灯没有明，为查看电路障碍，他用电压表举止丈量，截止UAF＝3伏，UBD＝0，UAB ＝0，UDF＝3伏，此电路障碍大概是( ).A．启关交战没有良B．电灯灯丝断了C．电灯L短路D．电阻R短路25.正在图所示电路中，电源电压脆持没有变.关合电键S 后，电路平常处事.过了一会，二个电表的示数均变大，则下列推断中精确的是( ).A．电阻R大概短路，灯L变明B．灯L断路C．电阻R一定断路，灯L变暗D．灯L短路26.正在图所示电路中，电源电压脆持没有变.关合电键S 后，小灯收光，过了一会，二个电表的示数皆变小，则下列推断中精确的是( ).A．小灯L一定没有明B．小灯L大概没有明C．电阻R大概断路D．电阻R一定短路27.正在如图所示的电路中，电源电压脆持没有变.关合电键S，电路平常处事.过了一会，灯L燃烧，二电表示数皆变小.若电路中惟有一处障碍，且只爆收正在L战R上，当把L 战R位子互换后再关合电键，则下列推断中精确的是( ).A．惟有一个电表指针爆收偏偏转B．二表指针一定皆没有爆收偏偏转C．二电表指针一定皆爆收偏偏转D．大概惟有一个电表指针爆收偏偏转，也大概二个电表指针皆爆收偏偏转28.如图所示的电路中，电源电压没有变，关合电键，电路平常处事，一段时间后创制，其中一个电压表的示数形成0，正在分解障碍本果的道法中，没有成能出现的是( ).A．电阻R大概爆收短路B．电灯L大概爆收断路C．电阻R大概爆收断路D．电压表V2益坏29.如图所示电路，电源电压脆持没有变，三只电表均完佳.启关S关合后，创制惟有二个电表的指针爆收偏偏转，若电路中惟有一个灯泡出现了障碍，则大概是( ).A．电压表V1示数为整，灯L1断路B．电压表V1示数为整，灯L1短路C．电流表A示数为整，灯L2断路D．电流表A示数为整，灯L2短路30.正在如图所示的电路中，电源电压脆持没有变.由于电阻R、灯L大概出现了障碍.电键S关合前后，电流表指针地圆的位子没有接，下列推断中精确的是( ).A．若灯L没有收光，则惟有电阻R短路B．若灯L没有收光，则惟有电阻R断路C．若灯L收光，则惟有电阻R短路D．若灯L收光，则惟有电阻R断路31．如图所示的电路中，电源电压脆持没有变，关合启关S后，电路平常处事.过了一会女，灯L燃烧，二个电流表中惟有一个电表的示数变大，则下列推断精确的是( ).A．大概是电阻R短路，电流表的示数变大B．一定是灯L短路，电流表的示数变大C．大概是电阻R断路，电压表的示数变小D．大概是灯L断路，电流表的示数变小32.如图1所示，关合电键S，灯L明，一段时间后灯L燃烧.若电路中惟有一处障碍，且只爆收正在灯L或者R上.现用一只规格相共且完佳的灯L'替换灯L，精确的推断是( ).A．若灯L'明，则灯L一定断路B．若灯L'明，则灯L一定短路C．若灯L'没有明，则电阻R一定断路D．若灯L'没有明，则电阻R一定短路33.如图所示，关合电键S，电路平常处事.通过一段时间，电流表突然无示数.若电路中惟有一处障碍，且只爆收正在电阻R1或者R2上.(1)该电路中存留的障碍大概是______________________________________________________.(2)为进一步决定障碍，小强共教用一只完佳的灯L替换电路中的电阻R1，关合电键S，瞅察灯的明暗情况.若灯L明，道明障碍是_______；若灯L没有明，证明障碍是______________34.正在图中所示的电路中，电源电压脆持没有变，关合启关S，电路平常处事一段时间后灯燃烧，且惟有一只电表的示数变大.若电路中只爆收一处障碍，且只爆收正在灯L或者电阻R上.如果将灯L战电阻R的位子对付换后，下列推断精确的是( ).A．若R短路，则二电表的指针均无偏偏转B．若R断路，则二电表的指针均爆收偏偏转C．若L短路，则二电表的指针均爆收偏偏转D．若L断路，则二电表的均无偏偏转35.正在如图所示的电路中，关合启关S，灯L没有明，电压表有示数.已知电路中各处均交战良佳.(1)请写出爆收上述局面的三个大概本果：______________；______________；______________.(2)为进一步决定本果，将一个电流表精确串联正在该电路中，关合启关S，瞅察电流表的示数情况.如电流表有示数，证明上述局面爆收的本果是______________（写出一个大概本果）；若电流表无示数，证明上述局面爆收的本果是_________________________________________________.(3)用一根导线并连接正在电阻R二端，根据灯泡是可收光进一步决定本果.此支配规划是可可止，请证明缘由__________________________________________.安；当滑片P处于ab中面时，电流表示数为0.40安，则MN 间的电压是( ).A．6伏B．5伏C．4伏D．3伏37．如图所示的电路，电源电压没有变，当启关S1、S2皆关合，电流表的示数为0.5安，电压表的示数12伏；断启电路后将电压表、电流表的位子互换，S1断启S2关合，电流表的示数为0.3安.则( ).A．R1＝16欧B．R1＝40欧C．R2 ＝16欧D．R2＝24欧38．正在如图所示电路中，关合启关S后，正在滑片P 背左滑动历程中，各电表示数变更精确的是( ).A．A1、A3示数没有变，A2、V示数变小B．A1、V示数没有变，A2、A3示数变大C．A1、A2、V示数没有变，A3示数变小D．A2、V示数没有变，A1示数变小，A3示数变大39．正在如图所示的电器中，电源电压脆持没有变，R1、R2均为定值电阻.当①、②皆是电流表时，关合启关S1，断启启关S2，①表的示数与②表的示数之比为m；当①、②皆是电压表时，关合启关S1战S2，①表的示数与②表的示数之比为n.下列关于m、n的关系精确的是( ).A．mn ＝n－2mB．mn＝n－1C．mn＝n＋1D．果R1、R2已知，故m、n的关系无法决定40．如图所示的电路中，三个电表（电流表或者电压表）分别接正在a、b、c处，当启关S关适时，电灯L1、L2均平常收光，a、b、c处三个电表的示数分别为3、0.6战1.8（单位为安或者伏），则电灯L1战L2中通过的电流之比为_______；若把a、b处的电表换接为另一种电表，c处电表没有变，则电灯L1平常收光，L2没有收光，a处电表的示数为0，b、c处电表的示数分别为3战1.2（单位为安或者伏）.上述二种情况下，电路的总电阻之比为_______.参照问案23．睹左表.30．C31．D32.C 33.(1)R1断路或者R2断路(2)R1断路R2断路34.CD 35.(1)电阻R断路灯L短路灯泡二端电压近小于其额定电压(2)灯L短路电阻R断路(3)没有成止，大概会制成电源短路.36.D 37.C 38.C 39.B 40．5.2：1 2：3。

故障电路【1】1．在图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。

经分析得出，电路中可能发生的情况是：_______。

2．在图所示的电路中，电源电压不变。

闭合开关S后，灯L1、L2都发光。

一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( )。

A．灯L1短路B．灯L2短路 C．灯L1断路 D．灯L2断路3．在图所示的电路中，电源电压不变。

闭合开关S后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表V1的示数变小，电压表V2的示数变大，则产生这一现象的原因是( )。

A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路4．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0，电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是( )。

A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后( )。

A．电流表、电压表均损坏 B．电流表损坏，电压表示数为零C．电流表有示数，电压表示数为零D．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是( )A．电流表的连接是正确的 B．电压表的连接是正确的C．两表的连接都是错误的 D．电流表将会被烧坏7．在图所示的电路中，电源电压保持不变。

闭合电键S后，电路正常工作。

过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是( )。

A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。

当开关S闭合时，却只有一只灯泡发光，且电压表示数为3伏。

由这一现象可以判断电路的故障是( )。
