如何读取PKPM结构设计数据

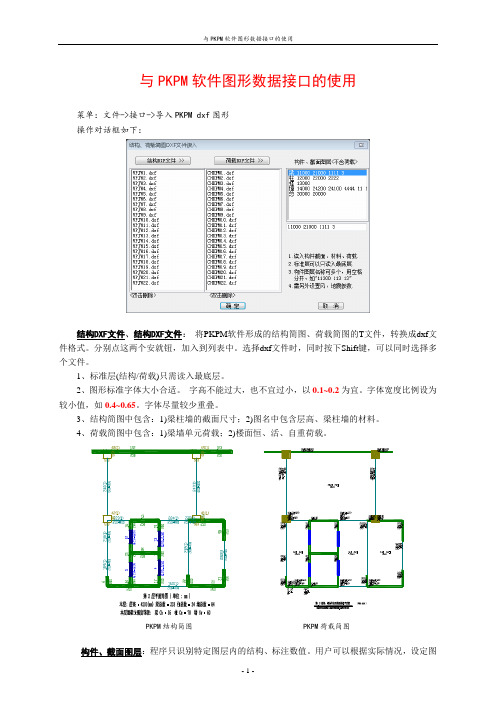

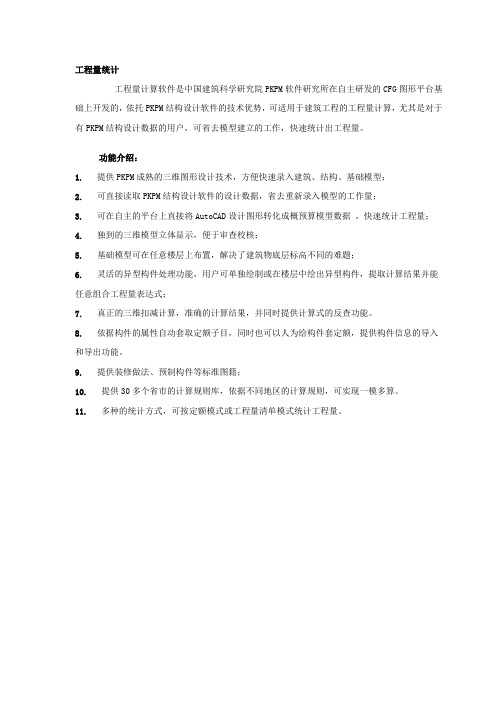

工程量统计工程量计算软件是中国建筑科学研究院PKPM软件研究所在自主研发的CFG图形平台基础上开发的，依托PKPM结构设计软件的技术优势，可适用于建筑工程的工程量计算，尤其是对于有PKPM结构设计数据的用户，可省去模型建立的工作，快速统计出工程量。

功能介绍：1.提供PKPM成熟的三维图形设计技术，方便快速录入建筑、结构、基础模型；2.可直接读取PKPM结构设计软件的设计数据，省去重新录入模型的工作量；3.可在自主的平台上直接将AutoCAD设计图形转化成概预算模型数据，快速统计工程量；4.独到的三维模型立体显示，便于审查校核；5.基础模型可在任意楼层上布置，解决了建筑物底层标高不同的难题；6.灵活的异型构件处理功能，用户可单独绘制或在楼层中绘出异型构件，提取计算结果并能任意组合工程量表达式；7.真正的三维扣减计算，准确的计算结果，并同时提供计算式的反查功能。

8.依据构件的属性自动套取定额子目，同时也可以人为给构件套定额，提供构件信息的导入和导出功能。

9.提供装修做法、预制构件等标准图籍；10.提供30多个省市的计算规则库，依据不同地区的计算规则，可实现一模多算。

11.多种的统计方式，可按定额模式或工程量清单模式统计工程量。

钢筋统计钢筋自动统计软件是围绕所建立的模型，在已经布置好的建筑构件上进行钢筋布置。

用户只需输入相应的钢筋参数，程序就可把用户输入的钢筋参数在构件模板内自动展开布置，依据模型尺寸算出每根钢筋的详细尺寸和数量，从而达到快速、自动、准确统计的效果。

功能介绍1.直接读取PKPM结构设计数据，程序自动统计钢筋工程量；可读取平法标注的AUTOCAD钢筋图形，自动获取集中标注、原位标注的信息；2.提供平法输入、梁表法输入、直接输入、参数输入等多种输入方法；3.自动处理钢筋搭接、锚固、弯钩、构造、定尺长度等，用户也可以根据实际情况对这些参数进行修改。

4.构件钢筋的三维显示，按构件配筋的实际情况显示出来，可清晰显示钢筋的锚固、搭接及箍筋加密，方便用户的校核；5.板钢筋完全采用04G101-4现浇板平法图集的表示和计算方法。

PKPM操作步骤建筑结构设计PKPM是一种常用的建筑结构设计软件，它能够对建筑结构进行分析和计算，并生成相应的计算报告。

下面是PKPM的操作步骤建筑结构设计的详细介绍。

1.启动PKPM软件。

在计算机桌面上找到PKPM的图标，双击打开软件。

2.新建项目。

在PKPM软件界面的菜单栏中，点击“文件”->“新建”->“工程”，输入项目名称和相关信息，并选择要设计的结构类型，如混凝土结构、钢结构等。

3.创建结构模型。

在PKPM软件界面的左侧工具栏中，选择相应的结构元素，如柱、梁、墙等，并根据实际情况进行绘制。

可以使用鼠标进行拖拉和绘制，也可以输入具体的坐标和尺寸进行绘制。

4.材料属性设置。

在PKPM软件界面的右侧属性设置栏中，选择各个结构元素的材料属性，并填写相应的参数，如混凝土的强度等。

可以根据实际情况选择不同的材料属性。

5.荷载设置。

在PKPM软件界面的左下方荷载设置栏中，选择相应的荷载类型，并填写荷载的大小和分布情况。

可以根据具体需求设置不同的荷载条件。

6.约束条件设置。

在PKPM软件界面的右下方约束条件栏中，选择各个结构元素的约束条件，如固定端、弹性支座等。

可以根据实际情况选择不同的约束条件。

7.进行分析计算。

在PKPM软件界面的菜单栏中，点击“计算”->“结构分析”，进行结构的分析计算。

软件会根据设计的结构模型、材料属性、荷载和约束条件等进行相应的分析计算。

8.结果查看与分析。

分析计算完成后，可以在PKPM软件界面的右侧结果查看栏中查看各个结构元素的应力、变形和位移等结果。

可以根据结果进行相应的结构优化和修改。

9.生成计算报告。

在PKPM软件界面的菜单栏中，点击“文件”->“生成报告”，可以将分析计算结果生成为计算报告。

报告中包括了结构模型、材料属性、荷载、约束条件和分析结果等信息。

10.保存项目文件。

在PKPM软件界面的菜单栏中，点击“文件”->“保存”，将项目文件保存到指定的文件夹中。

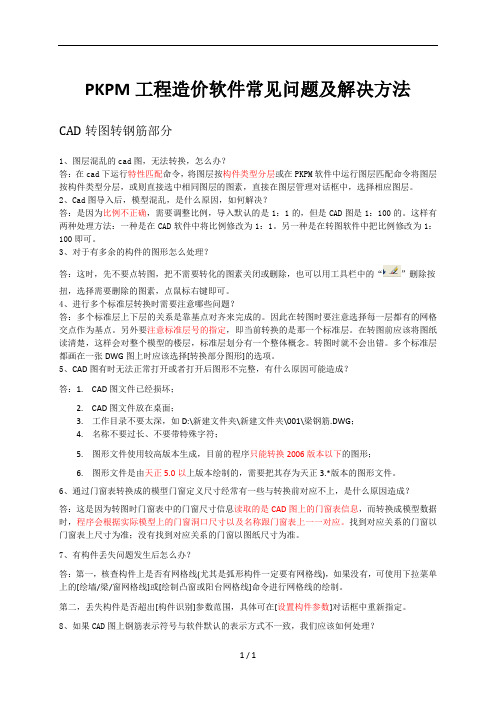

PKPM工程造价软件常见问题及解决方法CAD转图转钢筋部分1、图层混乱的cad图，无法转换，怎么办？答：在cad下运行特性匹配命令，将图层按构件类型分层或在PKPM软件中运行图层匹配命令将图层按构件类型分层，或则直接选中相同图层的图素，直接在图层管理对话框中，选择相应图层。

2、Cad图导入后，模型混乱，是什么原因，如何解决？答：是因为比例不正确，需要调整比例，导入默认的是1：1的，但是CAD图是1：100的。

这样有两种处理方法：一种是在CAD软件中将比例修改为1：1。

另一种是在转图软件中把比例修改为1：100即可。

3、对于有多余的构件的图形怎么处理？答：这时，先不要点转图，把不需要转化的图素关闭或删除，也可以用工具栏中的“”删除按扭，选择需要删除的图素，点鼠标右键即可。

4、进行多个标准层转换时需要注意哪些问题？答：多个标准层上下层的关系是靠基点对齐来完成的。

因此在转图时要注意选择每一层都有的网格交点作为基点。

另外要注意标准层号的指定，即当前转换的是那一个标准层。

在转图前应该将图纸读清楚，这样会对整个模型的楼层，标准层划分有一个整体概念。

转图时就不会出错。

多个标准层都画在一张DWG图上时应该选择[转换部分图形]的选项。

5、CAD图有时无法正常打开或者打开后图形不完整，有什么原因可能造成？答：1. CAD图文件已经损坏；2. CAD图文件放在桌面；3. 工作目录不要太深，如D:\新建文件夹\新建文件夹\001\梁钢筋.DWG；4. 名称不要过长、不要带特殊字符；5. 图形文件使用较高版本生成，目前的程序只能转换2006版本以下的图形；6. 图形文件是由天正5.0以上版本绘制的，需要把其存为天正3.*版本的图形文件。

6、通过门窗表转换成的模型门窗定义尺寸经常有一些与转换前对应不上，是什么原因造成？答：这是因为转图时门窗表中的门窗尺寸信息读取的是CAD图上的门窗表信息，而转换成模型数据时，程序会根据实际模型上的门窗洞口尺寸以及名称跟门窗表上一一对应。

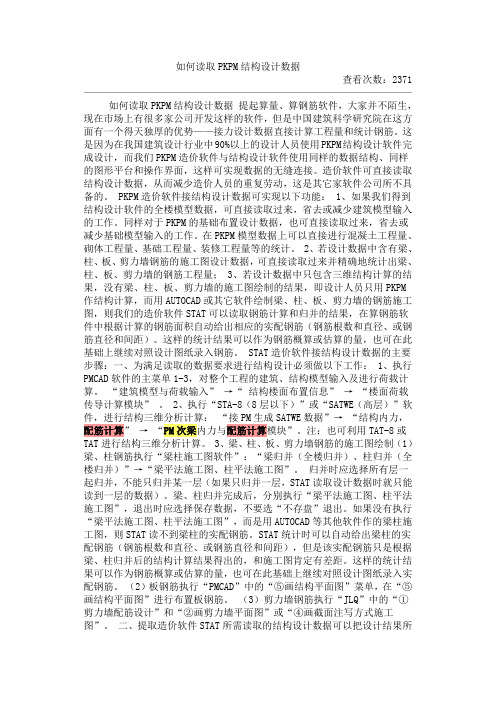

如何读取PKPM结构设计数据查看次数：2371如何读取PKPM结构设计数据提起算量、算钢筋软件，大家并不陌生，现在市场上有很多家公司开发这样的软件，但是中国建筑科学研究院在这方面有一个得天独厚的优势——接力设计数据直接计算工程量和统计钢筋。

这是因为在我国建筑设计行业中90%以上的设计人员使用PKPM结构设计软件完成设计，而我们PKPM造价软件与结构设计软件使用同样的数据结构、同样的图形平台和操作界面，这样可实现数据的无缝连接。

造价软件可直接读取结构设计数据，从而减少造价人员的重复劳动，这是其它家软件公司所不具备的。

PKPM造价软件接结构设计数据可实现以下功能： 1、如果我们得到结构设计软件的全楼模型数据，可直接读取过来，省去或减少建筑模型输入的工作。

同样对于PKPM的基础布置设计数据，也可直接读取过来，省去或减少基础模型输入的工作。

在PKPM模型数据上可以直接进行混凝土工程量、砌体工程量、基础工程量、装修工程量等的统计。

2、若设计数据中含有梁、柱、板、剪力墙钢筋的施工图设计数据，可直接读取过来并精确地统计出梁、柱、板、剪力墙的钢筋工程量； 3、若设计数据中只包含三维结构计算的结果，没有梁、柱、板、剪力墙的施工图绘制的结果，即设计人员只用PKPM作结构计算，而用AUTOCAD或其它软件绘制梁、柱、板、剪力墙的钢筋施工图，则我们的造价软件STAT可以读取钢筋计算和归并的结果，在算钢筋软件中根据计算的钢筋面积自动给出相应的实配钢筋（钢筋根数和直径、或钢筋直径和间距）。

这样的统计结果可以作为钢筋概算或估算的量，也可在此基础上继续对照设计图纸录入钢筋。

STAT造价软件接结构设计数据的主要步骤：一、为满足读取的数据要求进行结构设计必须做以下工作： 1、执行PMCAD软件的主菜单1-3，对整个工程的建筑、结构模型输入及进行荷载计算。

“建筑模型与荷载输入” →“ 结构楼面布置信息” → “楼面荷载传导计算模块” 。

众所周知，目前广厦从PKPM读入数据的方法是从SATWE数据转换过来的。

这个方法和直接从PMCAD读入有什么区别呢？大家先要明白一个计算原理：缺省情况下（GSSAP 中板不指定板元和壳元的情况）板是不进空间分析的，有限元模型里并没有板，因此在生成计算数据时（无论是PKPM生成SATWE数据还是广厦生成GSSAP数据），程序会手工将板荷载按照一定的假定（导荷方式）导到周边的梁上。

因此SATWE数据和PMCAD数据的最大不同就在SATWE数据中梁上已经有板导荷过来的数据。

因为以上的原因，为了减少用户使用的困难，我们分析了三种可能来分别处理：第一通道是用户用SATWE算，然后在广厦中做施工图和基础，此时我们关心的是施工图和基础，录入模型的板对不对，梁荷对不对根本没有关系；第二通道是用户用GSSAP算，我们在转换时使用了一个技巧：即直接将SATWE的计算数据生成了GSSAP的计算数据，避开了图形录入的导荷过程，也不需要去审查图形录入的梁荷载对不对（因为我们不需要在录入系统中去导荷生成GSSAP数据）；第三通道是模型复杂，SA TWE算不好，用户需要把导荷过来的模型先修改，例如加楼梯。

因为要重新导荷，所以要删除梁上多余的荷载。

大家可以看到，最快使用GSSAP计算结果的方法是第二通道，但是有的东西并不在SATWE数据里面，广厦转换的时候也没有去别的地方获得。

例如时程分析数据。

那么如果用户想采用第二通道，又能增加时程分析计算，可直接修改GSP文件。

修改方法如下：我们以一个一般化的方法进行，即不假定我到底需要增加GSSAP的什么数据来寻找我们怎么来修改文件。

首先GSSAP文件是个文本文件，可以用记事本打开，如果你用记事本打开比较慢，可以找一些快的文本程序，例如notepad++。

下面是我们打开的一个GSP文件，可以看出文件的开头是总信息，我们需要修改的地方一般也是在这里。

为了比较出需要添加的地方，我们在录入系统中添加要添加的总信息，然后保存，并重新生成GSP文件，然后重新打开GSP文件，去寻找两个文件前后改变了地方。

引用PKPM(SA TWE)的总信息参数设定(第二版)2010年建筑师报考时间确定引用引用PKPM使用说明书(SA TWE)2009-11-13 11:42:16| 分类：默认分类| 标签：|字号大中小订阅引用hwen 的引用PKPM使用说明书(SA TWE)引用小雨的PKPM使用说明书(SA TWE)SA TWE使用说明一、SA TWE前处理有关操作说明参数补充定义多、高层结构分析需补充的参数共九项，它们分别为：总信息、风荷信息、地震信息、活荷信息、调整信息、配筋信息、设计信息地下室信息和砌体结构信息，对于一个工程，在第一次启动SA TWE主菜单时，程序自动将上述所有参数赋值(取多数工程中常用值作为其隐含值)，并将其写到硬盘上名为SA T_DEF.PM文件中，以后再启动SA TWE时，程序自动读取SA T_DEF.SA T中的信息，在每次修改这些参数后，程序都自动存盘，以保证这些参数在以后使用中的正确性。

在结构分析设计过程中，可能会经常改变上述参数，在"参数补充定义"菜单内改变参数后，不必再重复执行"生成SA TWE数据"和"数据检查"菜单，可直接进行结构分析或配筋设计计算，SA TWE在进行结构分析或配筋设计计算时，直接读取SA T_DEF.PM文件中的有关参数。

特殊构件的颜色梁：梁分为普通梁、不调幅梁、连梁和刚性梁，其中暗青色普为普通梁，亮青色为不调幅梁，亮黄色为连梁，亮红色为刚性梁。

梁端约束有刚接、铰接和滑动支座梁三种情况，铰接支座端有一红色小圆点，滑动支座端有一白色小圆点。

柱：柱分为普通柱，框支柱、角柱、上端铰接柱、下端铰接柱、两端铰接柱，其中暗黄色为普通柱，暗紫色为框支柱，亮紫色为角柱，亮白色为上端铰接柱，暗白色为下端铰接柱，亮青色为两端铰接柱。

框支柱由程序自动生成，其它的特殊柱需用户定义。

墙：剪力墙有砼墙和砌体材料墙，砼墙又分为普通墙、地下室外墙和人防设计中的临空墙。

pkpm分析步骤（如梦出痕）Pmcad初步建模→荷载输入→楼层组装→楼板参数设计及结果分析→satwe 参数定义→总信息结果分析一、初步建模：（1）布置好轴网之后布置柱（2）布置梁：主梁（框架梁：抗震）的高度为跨度的1/12-1/8之间，次梁（非框架梁：承重与分割楼板）的高度为跨度的1/15-1/12，除了考虑计算之外，还需考虑建筑要求。

（3）布置楼板：双向板（长边与短边之比在2以内）为短边跨度的1/40、单向板（长边与短边之比大于3）为短边跨度的1/35，板厚最小取100。

二、荷载输入：（1）楼板荷载：恒荷载（根据建筑用途荷载值不一，需计算得到）与活荷载（需查规范得到，注意不同部位活荷载可能不一致，如卫生间、走廊、屋面等）（2）梁上荷载：根据墙体的材料、几何尺寸、装饰面层的类型来确定，注意空心墙（含门窗的墙）与实心墙的区别，空心墙为实心墙的0.8。

三、楼层组装：（1）第一步先复制标准层，然后根据建筑的实际情况对模型进行修改（如第一层没有楼板，则恒载减小，相应的梁截面可以进行优化，相应的荷载需重新布置）。

（2）先按第二层建模，然后再以第二层为基准进行建模。

建好模型之后，然后根据实际情况在本层信息中进行修改，这一步可以在以第二层为基准建模时操作。

（3）各标准层建好之后，以各标准层进行楼层组装。

组装完之后进行下一步操作。

四、楼板参数设计及结果分析：（1）这一步在砼结构施工图中进行，第一步对参数进行设计，第二步绘新图，第三步进行自动计算（2）对每一层进行楼板参数设计时都要进行上述后两步操作。

（3）这里注意板的支承方式，凡有错层的地方都要修改为简支（钢筋不贯通的都可修改为简支）,修改为简支之后然后自动计算，再查看结果（）检验楼板设计是否合理。

五、satwe参数定义（1）楼板参数设计完并检验无问题之后，就可以进行satwe参数定义。

风荷载信息时注意：X向与Y向的结构的基本周期要经过初步计算之后进行回代计算。

如何读取PKPM结构设计数据提起算量、算钢筋软件，大家并不陌生，现在市场上有很多家公司开发这样的软件，但是中国建筑科学研究院在这方面有一个得天独厚的优势——接力设计数据直接计算工程量和统计钢筋。

这是因为在我国建筑设计行业中90%以上的设计人员使用PKPM结构设计软件完成设计，而我们PKPM造价软件与结构设计软件使用同样的数据结构、同样的图形平台和操作界面，这样可实现数据的无缝连接。

造价软件可直接读取结构设计数据，从而减少造价人员的重复劳动，这是其它家软件公司所不具备的。

PKPM造价软件接结构设计数据可实现以下功能：1、如果我们得到结构设计软件的全楼模型数据，可直接读取过来，省去或减少建筑模型输入的工作。

同样对于PKPM的基础布置设计数据，也可直接读取过来，省去或减少基础模型输入的工作。

在PKPM模型数据上可以直接进行混凝土工程量、砌体工程量、基础工程量、装修工程量等的统计。

2、若设计数据中含有梁、柱、板、剪力墙钢筋的施工图设计数据，可直接读取过来并精确地统计出梁、柱、板、剪力墙的钢筋工程量；3、若设计数据中只包含三维结构计算的结果，没有梁、柱、板、剪力墙的施工图绘制的结果，即设计人员只用PKPM作结构计算，而用AUTOCAD或其它软件绘制梁、柱、板、剪力墙的钢筋施工图，则我们的造价软件STAT可以读取钢筋计算和归并的结果，在算钢筋软件中根据计算的钢筋面积自动给出相应的实配钢筋（钢筋根数和直径、或钢筋直径和间距）。

这样的统计结果可以作为钢筋概算或估算的量，也可在此基础上继续对照设计图纸录入钢筋。

ST AT造价软件接结构设计数据的主要步骤：一、为满足读取的数据要求进行结构设计必须做以下工作：1、执行PMCAD软件的主菜单1-3，对整个工程的建筑、结构模型输入及进行荷载计算。

“建筑模型与荷载输入”→“结构楼面布置信息”→“楼面荷载传导计算模块”。

2、执行“STA-8（8层以下）”或“SATWE（高层）”软件，进行结构三维分析计算：“接PM生成SATWE数据”→“结构内力，配筋计算”→“PM次梁内力与配筋计算模块”。
