PKPM结构设计软件应用教程PKPM（Public Key Infrastructure for Privacy-Enhanced Mail）是一种用于设计结构的软件，它能够帮助工程师和建筑师进行结构设计和分析。
本文将为你介绍PKPM结构设计软件的应用教程。
一、软件简介PKPM是一种功能强大的结构设计软件，它提供了多种工具和功能，可以用于设计和计算各种结构。
PKPM的核心功能包括结构绘图、性能计算和分析、荷载计算和分析等，它能够帮助用户轻松地进行结构设计和分析，并提供详细的计算结果和报告。
二、软件安装与设置2.同意软件许可协议，并选择软件安装路径。
3.点击“下一步”进行软件安装。
4.成功安装后，打开软件，按照提示进行软件初始化设置。
三、结构绘图1.在PKPM软件中，选择“绘图”功能，创建一个新的绘图文件。
2.在绘图文件中，可以使用绘图工具和参数设置工具来绘制结构的基本形状。
3.可以选择各种结构元件，如梁、柱、板等，进行绘制。
4.在绘制过程中，可以根据需要进行尺寸、角度、位置等参数的设置。
5.绘制完成后，保存绘图文件，并进行下一步的性能计算和分析。
四、性能计算和分析1.在PKPM软件中，选择“性能计算和分析”功能，打开绘图文件。
2.在计算和分析界面中，可以设置结构的材料、截面属性和边界条件等参数。
3.可以选择各种加载条件，如静态加载、动态加载等，进行计算。
4.进行计算时，软件会根据输入的参数和条件自动计算结构的性能参数，如应力、位移、应变等。
5.计算完成后，软件会生成详细的计算结果和报告，并显示在界面上。
6.可以对计算结果和报告进行查看、保存和导出，以备后续使用。
五、荷载计算和分析1.在PKPM软件中，选择“荷载计算和分析”功能，打开绘图文件。
2.在荷载计算界面中，可以设置各种荷载条件，如静态荷载、动态荷载等。
3.可以根据结构的实际情况和要求，选择合适的荷载条件，并进行计算。
4.进行计算时，软件会根据输入的参数和条件自动计算结构的荷载情况，如最大荷载、最大变形等。
PKPM操作流程自己总结PKPM（Physical Knowledge Practice Method）是一种在土木工程领域广泛应用的结构设计和计算软件。
其操作流程可总结为以下几个步骤：1.创建模型：首先，需要在PKPM软件中创建一个结构模型。
可以根据实际情况选择创建空间框架、平面框架或平板等模型。
在创建模型时，需要定义模型的几何形状、材料性质和荷载条件等。
2.添加结构元素：在模型中，需要添加各种结构元素，如柱子、梁等。
通过选择适当的元素类型和尺寸，可以反映出实际结构的几何形状和材料特性。
3.定义材料性质：在PKPM中，需要为每种结构元素定义材料性质。
可以选择材料的类型（如混凝土、钢材等），并输入相应的材料参数（如弹性模量、抗拉强度等）。
4.设定荷载条件：在模型中，需要设定结构所承受的荷载条件。
可以选择静荷载、动荷载或温度荷载等，并指定相应的荷载值和作用位置。
5.进行分析计算：一旦模型创建完毕并定义好材料性质和荷载条件，就可以对模型进行分析计算。
在PKPM中，可以选择静力分析、动力分析或非线性分析等不同的分析方法来获得结构的力学性能。
6.查看和分析结果：在计算完成后，可以查看和分析计算结果。
PKPM提供了丰富的结果显示功能，如位移云图、应力云图和反力云图等。
可以通过这些结果来评估结构的性能和安全性等。
7.优化设计：根据对计算结果的分析，可以进行结构的优化设计。
通过调整材料性质、几何形状或荷载条件等参数，可以改善结构的性能和安全性。
8.输出报告：最后，在PKPM中可以输出结构设计和计算的报告。
报告中包括模型的几何形状、材料性质、荷载条件和计算结果等。
可以用于技术交流、审查或归档等。
综上所述，PKPM操作流程包括创建模型、添加结构元素、定义材料性质、设定荷载条件、进行分析计算、查看和分析结果、优化设计以及输出报告等。
通过按照这些步骤进行操作，可以实现结构设计和计算的全过程管理和控制。
PKPM的应用使得土木工程师能够更加高效和准确地完成结构设计和计算工作，提高了工作效率和质量。
PKPM操作步骤建筑结构设计PKPM是一种常用的建筑结构设计软件，它能够对建筑结构进行分析和计算，并生成相应的计算报告。
下面是PKPM的操作步骤建筑结构设计的详细介绍。
1.启动PKPM软件。
在计算机桌面上找到PKPM的图标，双击打开软件。
2.新建项目。
在PKPM软件界面的菜单栏中，点击“文件”->“新建”->“工程”，输入项目名称和相关信息，并选择要设计的结构类型，如混凝土结构、钢结构等。
3.创建结构模型。
在PKPM软件界面的左侧工具栏中，选择相应的结构元素，如柱、梁、墙等，并根据实际情况进行绘制。
可以使用鼠标进行拖拉和绘制，也可以输入具体的坐标和尺寸进行绘制。
4.材料属性设置。
在PKPM软件界面的右侧属性设置栏中，选择各个结构元素的材料属性，并填写相应的参数，如混凝土的强度等。
可以根据实际情况选择不同的材料属性。
5.荷载设置。
在PKPM软件界面的左下方荷载设置栏中，选择相应的荷载类型，并填写荷载的大小和分布情况。
可以根据具体需求设置不同的荷载条件。
6.约束条件设置。
在PKPM软件界面的右下方约束条件栏中，选择各个结构元素的约束条件，如固定端、弹性支座等。
可以根据实际情况选择不同的约束条件。
7.进行分析计算。
在PKPM软件界面的菜单栏中，点击“计算”->“结构分析”，进行结构的分析计算。
软件会根据设计的结构模型、材料属性、荷载和约束条件等进行相应的分析计算。
8.结果查看与分析。
分析计算完成后，可以在PKPM软件界面的右侧结果查看栏中查看各个结构元素的应力、变形和位移等结果。
可以根据结果进行相应的结构优化和修改。
9.生成计算报告。
在PKPM软件界面的菜单栏中，点击“文件”->“生成报告”，可以将分析计算结果生成为计算报告。
报告中包括了结构模型、材料属性、荷载、约束条件和分析结果等信息。
10.保存项目文件。
在PKPM软件界面的菜单栏中，点击“文件”->“保存”，将项目文件保存到指定的文件夹中。
PK PM操作步骤⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳①②③④⑤⑥⑦⑧⑨⑩双击击如下图标，进入PKPM主菜单一、模块（P M整体结构建模与形成数据文件）（当前工作目录要自己先指定好路径）点击1.布置轴网①点击轴网输入，选择正交轴网②点击确定，布置如下③点击使用或两点直线命令，增加轴线④点击按TAP 键成批输入（可以不操作），命名如下所示2.布置柱子和梁1）布置柱子出现柱布置菜单如下图所示，可进入柱截面定义、布置等②点然后点增加新建柱截面③点击确定选择800X800柱后，选柱布置如下2）梁布置④点击250*960次梁和次框梁中主梁800*1200（双拼）边主梁400*1200选择梁布置如下（注：布置时按TAB键，可以采用框布置、反选布置、轴线布置、围合布置等）⑤梁截面显示检查⑥点击修改板厚、保护层、强度等级等3）偏心对齐⑦点击偏心如下所示4）复制标准层⑧点击添加两个标准层5）生成及修改板厚3.荷载输入1）第1标准层荷载输入选择第一标准层①梁恒载定义②梁恒载输入布置10KN/m的荷载4）楼面荷载的输入①板恒载输入 1.0 KN/m2（无装修面层）②板活载输入20 KN/m2（按主梁、柱强度荷载输入）4.设计参数①单击“设计参数”出现如下对话框②点击（容重取25.5，作为整体分析计算用）③单击地震信息，出现如下对话框（根据设计城市设防烈度，查规范定抗震等级）④单击风荷载信息，出现如下对话框（根据项目所在地的风压，海边、郊区、城市、高密集城市，根据荷载规范选取）5. 楼层组装1）2）3）存盘退出，确定，进入satwe设计计算分析二、模块对荷载进行校核①分析与设计参数补充定义②定义角柱相应的其他的标准层的也定义角柱③生成satwe数据及数据检查确定④查看数检报告文件当有错误时通过这个查看时什么原因点击退出⑤内力计算⑥分析结果图形和文本显示点击显示其他层同样点击把其他层的也显示下（pkpm有显示的就生成pkpm文件，最后转成cad）同样点击把其他层的也显示下同样点击把其他层的也显示下点击同样点击把其他层的也显示下文件输出要一些几个三、模块①梁平法施工图按enter确定Enter同样点击把其他层的也显示下同样画出其他层的梁平法施工图确定同样画出其他层的梁平法施工图②柱平法施工图输出归并系数0.3点击显示其他层的。
PKPM初学者建模详细过程PKPM（Pressured Key-point Plane Method）是一种广泛使用的结构分析和设计软件，适用于钢结构、混凝土结构、木结构和复合结构等多种结构类型。
作为初学者，以下是PKPM建模的详细过程：1.确定结构类型和目标：首先，根据设计要求，确定要进行建模的结构类型，例如钢结构或混凝土结构。
确定结构的目标，如荷载计算、变形分析或最优设计。
2.建立模型：在PKPM软件中，选择适当的结构模板，如梁、柱或框架，然后设置结构参数，如尺寸、材料特性和截面属性。
根据具体的结构，选择适当的单元类型，如梁单元、板单元或体单元。
3.输入荷载：根据设计要求，输入荷载的重要参数，如类型、大小和作用方式，如集中力、均布荷载或温度荷载。
根据结构以及适用的规范，将荷载应用于适当的位置和方向。
4.约束和加载：在PKPM软件中，设置结构的约束和加载条件。
约束包括支座、铰接连接、弹性约束等，加载条件包括荷载大小和时间。
确保约束和加载条件符合设计要求。
5.分析模型：进行结构分析。
在PKPM软件中，选择合适的分析方法，如静力分析或动力分析。
根据结构和加载条件，进行计算并生成结果。
6.检查计算结果：分析完成后，检查计算结果以验证结构的安全性和满足设计要求。
结果包括荷载反应、应力分布、变形情况等。
确保结果在规定的安全限制范围内。
7.优化设计（可选）：如果需要，可以根据计算结果对结构进行优化设计。
优化设计的目标包括减少材料使用量、降低结构重量或调整结构形态。
8.详细设计：根据计算结果和优化设计，进行结构的详细设计。
包括确定构件尺寸、截面属性、材料选择等。
确保设计满足结构的要求和规范。
9.输出结果：根据设计要求，选择合适的结果展示方式，如绘图、表格或报告。
输出结果包括结构尺寸、截面图、应力变化图、变形示意图等。
10.评估结构：根据计算结果、详细设计和输出结果，评估结构的安全性、可行性和可靠性。
确定结构是否满足设计要求，并进行必要的调整和修正。

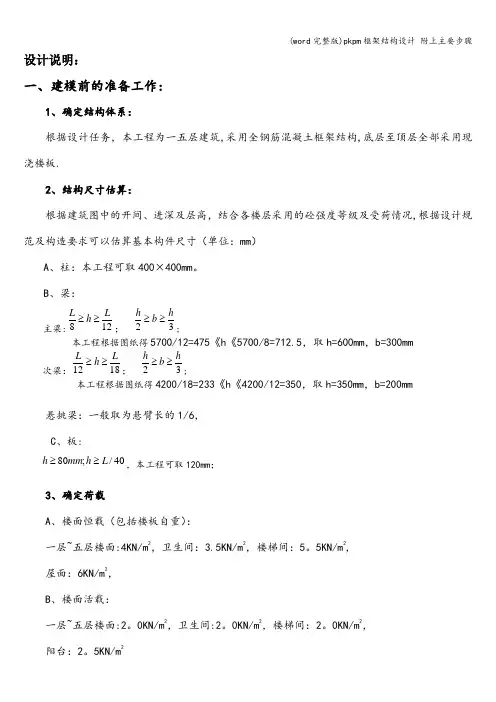

设计说明：一、建模前的准备工作:1、确定结构体系：根据设计任务，本工程为一五层建筑,采用全钢筋混凝土框架结构,底层至顶层全部采用现浇楼板.2、结构尺寸估算：根据建筑图中的开间、进深及层高，结合各楼层采用的砼强度等级及受荷情况,根据设计规范及构造要求可以估算基本构件尺寸（单位：mm ）A 、柱：本工程可取400×400mm 。
B 、梁：主梁:128L h L ≥≥； 32h b h ≥≥; 本工程根据图纸得5700/12=475《h 《5700/8=712.5，取h=600mm ，b=300mm 次梁：1812L h L ≥≥； 32hb h ≥≥; 本工程根据图纸得4200/18=233《h 《4200/12=350，取h=350mm ，b=200mm悬挑梁：一般取为悬臂长的1/6， C 、板:40/;80L h mm h ≥≥，本工程可取120mm ；3、确定荷载A 、楼面恒载（包括楼板自重）：一层~五层楼面:4KN/m 2，卫生间：3.5KN/m 2，楼梯间：5。
5KN/m 2, 屋面：6KN/m 2， B 、楼面活载：一层~五层楼面:2。
0KN/m 2，卫生间:2。
0KN/m 2，楼梯间：2。
0KN/m 2， 阳台：2。
5KN/m 2不上人屋面:0.5KN/m2,C、墙荷载:外横墙：9。
4KN/m 外纵墙：4.0KN/m 内墙:6。
0KN/m 女儿墙:4 KN/m4、确定结构标准层和荷载标准层根据建筑图及所采用的结构体系进行标准层划分，本工程根据建筑图及荷载情况，可分为3个结构标准层，2个荷载标准层。
三个结构标准层：第一标准层为▽3。
000楼板，层高4000（1000+3000=4000）;第二标准层为▽6.000、9.000、12。
000楼板，层高均为3000；第三标准层为▽15。
000屋面板,层高3000.二个荷载标准层：第一标准层楼面恒载：4KN/m2，活载:2.0KN/m2，第二标准层屋面恒载：6KN/m2,活载：0.5KN/m2，二、结构建模基本步骤：1、执行PMCAD主菜单1建筑模型与荷载输入A、建立和生成网格,根据所给建筑图建立第一结构标准层的轴线可用正交轴网进行,然后进行轴线命名B、楼层定定义，根据所估算的截面尺寸进行结构布置，注意：纵、横方向框架梁应拉通对齐,在填充墙的位置处应布置次梁，每块楼板四周应有梁支承第一结构标准层平面布置C、梁间荷载定义D、楼面荷载定义，两个荷载标准层E、设计参数设定F、建立其他结构标准层第二结构标准层第三结构标准层：还应在主菜单2中添加向外挑出的悬挑板G、楼层组装完成以上步骤后,保存文件退出主菜单12、执行PMCAD主菜单2结构楼面布置信息修改各结构标准层的楼梯间板厚为0，卫生间比楼面标高下降50mm,阳台比楼面标高下降100mm3、执行PMCAD主菜单3 楼面荷载传导计算检查各楼层的荷载布置，并对具体房间的楼板恒载、活载进行编辑修改4、执行PMCAD主菜单A 平面荷载显示校核检查各楼层的荷载布置，核对荷载数值5、执行PMCAD主菜单5画结构平面图首先进行参数设置在钢筋级配表中,常用钢筋直径为6、8、10等，间距可取100、150、180、200mm.应尽量减少钢筋级配，使得绘制出的楼板配筋图中钢筋直径及间距不至于变化过多，便于施工.其次进行楼板配筋计算先指定边界条件，然后点击自动计算,若有连续板计算，在自动计算后后可对连扳参数进行设置，然后计算楼板配筋计算后，还应根据实配钢筋进行现浇板裂缝宽度计算，室内正常环境下，最大裂缝宽度不应超过0.3mm。

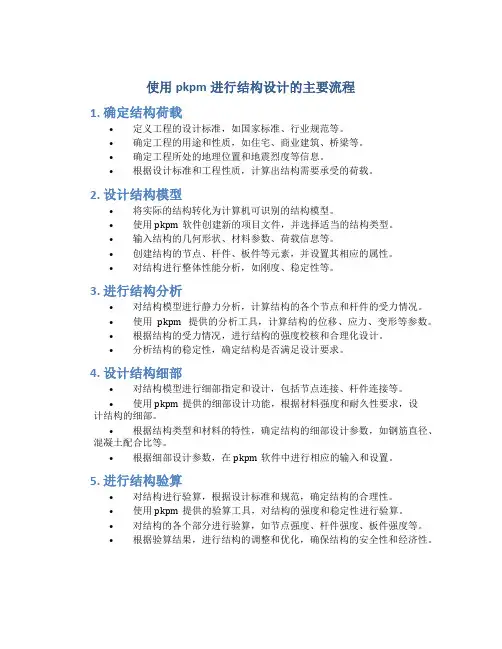

使用pkpm进行结构设计的主要流程1. 确定结构荷载•定义工程的设计标准，如国家标准、行业规范等。
•确定工程的用途和性质，如住宅、商业建筑、桥梁等。
•确定工程所处的地理位置和地震烈度等信息。
•根据设计标准和工程性质，计算出结构需要承受的荷载。
2. 设计结构模型•将实际的结构转化为计算机可识别的结构模型。
•使用pkpm软件创建新的项目文件，并选择适当的结构类型。
•输入结构的几何形状、材料参数、荷载信息等。
•创建结构的节点、杆件、板件等元素，并设置其相应的属性。
•对结构进行整体性能分析，如刚度、稳定性等。
3. 进行结构分析•对结构模型进行静力分析，计算结构的各个节点和杆件的受力情况。
•使用pkpm提供的分析工具，计算结构的位移、应力、变形等参数。
•根据结构的受力情况，进行结构的强度校核和合理化设计。
•分析结构的稳定性，确定结构是否满足设计要求。
4. 设计结构细部•对结构模型进行细部指定和设计，包括节点连接、杆件连接等。
•使用pkpm提供的细部设计功能，根据材料强度和耐久性要求，设计结构的细部。
•根据结构类型和材料的特性，确定结构的细部设计参数，如钢筋直径、混凝土配合比等。
•根据细部设计参数，在pkpm软件中进行相应的输入和设置。
5. 进行结构验算•对结构进行验算，根据设计标准和规范，确定结构的合理性。
•使用pkpm提供的验算工具，对结构的强度和稳定性进行验算。
•对结构的各个部分进行验算，如节点强度、杆件强度、板件强度等。
•根据验算结果，进行结构的调整和优化，确保结构的安全性和经济性。
6. 输出结构设计报告•在pkpm软件中，生成结构设计报告，并导出为Microsoft Word或PDF格式。
•报告中包括结构的输入参数、分析结果和设计验算等内容。
•报告还包括结构的细部设置和设计要点，以及可能的改进措施和建议。
•输出的报告可以用于工程审查、施工图纸编制和施工过程中的参考。
以上是使用pkpm进行结构设计的主要流程。
PKPM算量软件基本操作流程PKPM（Performance of the Kowloon Peninsula)是一款功能强大的结构分析软件，广泛应用于国内外工程结构设计中。
它是用来进行结构力学分析和设计的计算机软件，常用于建筑工程和桥梁工程的计算和分析。
使用PKPM，可以快速准确地进行结构分析，提供合理的结构设计方案。
以下是PKPM基本操作流程的详细介绍。
第一步：建立模型在PKPM中，首先需要建立结构模型。
可以通过绘制线条或导入已有的CAD图形来建立模型。
绘制线条是最常用的方法，可以选择不同类型的线条来构建结构的形状。
建立模型时应准确输入各个构件的尺寸和连接方式，以便进行后续的分析和设计。
第二步：施加约束和荷载在模型建立好后，需要为模型施加适当的约束和荷载。
约束是指模型的固定部分，用于限制模型可能发生的自由运动。
荷载是指模型所受到的外部力、力矩和重力等作用。
在PKPM中，可以选择不同类型的约束和荷载，如支座约束、弹性支持、集中力、分布力等。
第三步：进行分析完成约束和荷载的设定后，可以进行结构分析。
分析是模型最重要的部分，它可以提供模型在施加荷载下的应力、应变、变形等结果。
在PKPM中，可以选择静力分析、动力分析、非线性分析等不同类型的分析。
在进行分析之前，需要设置分析类型和选项，如采用有限元方法进行分析、选择相应的求解方法等。
第四步：查看结果分析完成后，可以查看各个节点和构件的应力、应变、变形等结果。
PKPM会根据分析结果自动计算并显示相应的结果图表和数值。
可以通过查看分析结果来判断结构的稳定性和安全性，并对其进行优化设计。
在查看结果时，可以选择不同显示方式和颜色编码，以便更直观地查看分析结果。
第五步：进行设计根据分析结果，可以进行结构的设计。
PKPM可以根据分析结果自动生成结构的设计报告和荷载表，以及建议的设计方案。
可以根据设计要求和约束条件，对结构进行优化设计，包括调整截面尺寸、增加增强措施、改变连接方式等。

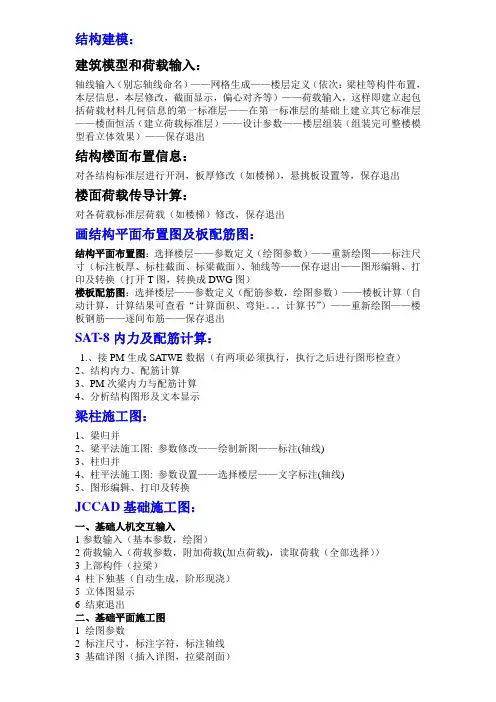

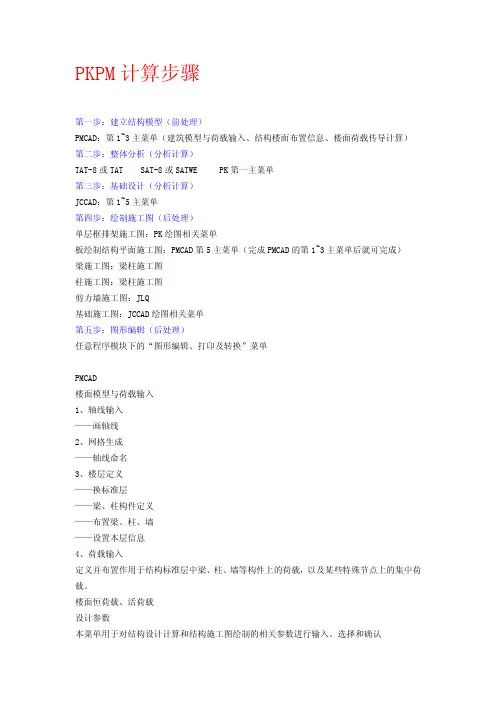

结构建模：建筑模型和荷载输入：轴线输入（别忘轴线命名）——网格生成——楼层定义（依次：梁柱等构件布置，本层信息，本层修改，截面显示，偏心对齐等）——荷载输入，这样即建立起包括荷载材料几何信息的第一标准层——在第一标准层的基础上建立其它标准层——楼面恒活（建立荷载标准层）——设计参数——楼层组装（组装完可整楼模型看立体效果）——保存退出结构楼面布置信息：对各结构标准层进行开洞，板厚修改（如楼梯），悬挑板设置等，保存退出楼面荷载传导计算：对各荷载标准层荷载（如楼梯）修改，保存退出画结构平面布置图及板配筋图：结构平面布置图：选择楼层——参数定义（绘图参数）——重新绘图——标注尺寸（标注板厚、标柱截面、标梁截面）、轴线等——保存退出——图形编辑、打印及转换（打开T图，转换成DWG图）楼板配筋图：选择楼层——参数定义（配筋参数，绘图参数）——楼板计算（自动计算，计算结果可查看“计算面积、弯矩。
