pkpm结构设计步骤教程

利用 PKPM 进行多层框架结构设计的主要步骤
一、执行 PMCAD 主菜单 1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线 1、结构标准层“轴线输入” 1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸 2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁 3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层 2、 “网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义” 1、梁 1）抗震规范第 6.3.6 条规定：b≥200 2）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h 3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h 2、框架柱： 1/20～1/15 层高 1）抗震规范第 6.3.1 条规定：矩形柱 bc、hc≥300，圆形柱 d≥350 2）控制柱的轴压比
3、板楼板厚：h = l /40 ～ l /45 (单向板) 且 h≥60mm h = l /50 ～ l /45 (双向板) 且 h≥80mm h = l /12 悬壁板（三）选择各标准层进行梁、柱构件布置， “楼层定义” 1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。 2、偏心，主要考虑外轮廓平齐。 3、本层ቤተ መጻሕፍቲ ባይዱ改，删除不需要的梁、柱等。 4、本层信息，给出本标准层板厚、材料等级、层高。 5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。 6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。（四）定义各层楼、屋面恒、活荷载， “荷载定义”
Ac
N c wnS f c f c
——柱的轴压比限值，抗震等级为一到四级时，分别为 0.7～1.0 ——柱轴力放大系数，考虑柱受弯曲影响，＝1.2～1.4

多层框架结构PKPM设计步骤及平法施工图绘制(湘潭大学)

确定了建筑平、立、剖和结构类型后进行
结构布置原则
➢ 满足使用要求，尽可能满足平、立、剖划分一致。 ➢ 满足人防（民用建筑考虑较少）、消防要求（主要在
建筑图上体现）。 ➢ 结构尽可能简单、规则、均匀、对称。 ➢ 妥善处理温度、地基不均匀沉降及地震影响（变形缝）（《建筑抗震设计规范》GB 50011-2010 P50） ➢ 施工简便，经济合理。
轴压比限制取0.9
边柱
Ac
N 0.9
fc
= 1.2 Nv 0.9 fc
1.214103 9m 3m 6 = 0.914.3 N mm2
=211468mm2
bc hc 211468mm2 460mm
近似取bc hc 500mm500mm
荷载统计
荷载分类 ➢ 恒载（手算统计） 1. 结构自重相关（按照预估尺寸） 2. 跟建筑做法相关（如抹灰，瓷砖等） ➢ 活载（查《建筑结构荷载规范》）
多层混凝土框架结构毕业设计指导
目录:
➢毕业设计电算准备工作 ➢多层框架结构设计框图 ➢建模（PMCAD） ➢SATWE结构计算 ➢结果数据判断及处理 ➢平法施工图绘制
毕业设计电算准备工作
柱网布置
结构布置
主次梁布置
基础形式
框架梁
结构尺寸预估
框架柱
荷载统计
现浇楼板
屋（楼）面荷载梁间荷载
结构布置
建模
——荷载输入
建模
——楼面荷载传导
将楼梯间内荷载近似按照对边传导传到梯梁
建模
——楼层组装
建模(一)
——整楼模型
建模(一)
——设计参数
建模
——设计参数
结构重要性系数——对安全等级为二级或设计使用年限为50年的结构构件，不应小于1．0。

PKPM出全套结构施工图截图过程(自己整理)

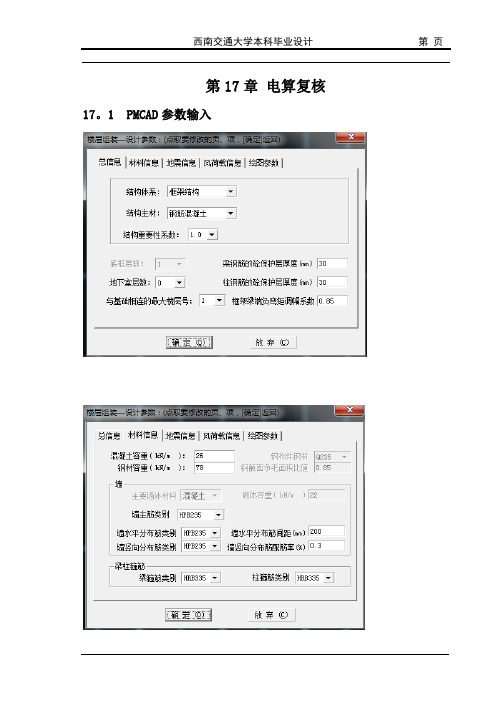

第17章电算复核17.1 PMCAD参数输入17.2 荷载输入17.2.1 楼面恒载第一标准层第二标准层第三标准层17.2.2 楼面活载第一标准层第二标准层第三标准层17.3 整楼模型17.4 SATWE计算17.4.1 分析与设计参数补充定义（必须执行）17.4.2 生成SATWE数据文件及数据检查（必须执行）17.4.3 SATWE计算控制参数17.4.4 SATWE结果的文本输出17.4.4.1 结构设计信息///////////////////////////////////////////////////////////////////////////| 公司名称: | | | | 建筑结构的总信息| | SATWE 中文版| | 文件名: WMASS.OUT | | | |工程名称: 设计人: | |工程代号: 校核人: 日期:2005/ 6/ 9 |///////////////////////////////////////////////////////////////////////////总信息..............................................结构材料信息: 钢砼结构混凝土容重(kN/m3): Gc = 26.00钢材容重(kN/m3): Gs = 78.00水平力的夹角(Rad): ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工加荷计算方式风荷载计算信息: 不计算风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号：MCHANGE= 0墙元细分最大控制长度(m) DMAX= 2.00墙元侧向节点信息: 内部节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法风荷载信息..........................................修正后的基本风压(kN/m2): WO = 0.30地面粗糙程度: B 类结构基本周期（秒）: T1 = 0.00体形变化分段数: MPART= 1各段最高层号: NSTi = 4各段体形系数: USi = 1.30地震信息............................................振型组合方法(CQC耦联;SRSS非耦联) CQC计算振型数: NMODE= 12地震烈度: NAF = 7.00场地类别: KD = 2设计地震分组: 三组特征周期TG = 0.45多遇地震影响系数最大值Rmax1 = 0.08罕遇地震影响系数最大值Rmax2 = 0.50框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 3活荷质量折减系数: RMC = 0.50周期折减系数: TC = 1.00结构的阻尼比(%): DAMP = 5.00是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否斜交抗侧力构件方向的附加地震数= 0活荷载信息..........................................考虑活荷不利布置的层数从第1 到4层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算------------柱，墙，基础活荷载折减系数-------------计算截面以上的层数---------------折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55调整信息........................................中梁刚度增大系数：BK = 1.00梁端弯矩调幅系数：BT = 0.85梁设计弯矩增大系数：BM = 1.00连梁刚度折减系数：BLZ = 0.70梁扭矩折减系数：TB = 0.40全楼地震力放大系数：RSF = 1.00 0.2Qo 调整起始层号：KQ1 = 0 0.2Qo 调整终止层号：KQ2 = 0顶塔楼内力放大起算层号：NTL = 0顶塔楼内力放大：RTL = 1.00九度结构及一级框架梁柱超配筋系数CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1是否调整与框支柱相连的梁内力IREGU_KZZB = 0剪力墙加强区起算层号LEV_JLQJQ = 1强制指定的薄弱层个数NWEAK = 0配筋信息........................................梁主筋强度(N/mm2): IB = 360柱主筋强度(N/mm2): IC = 360墙主筋强度(N/mm2): IW = 210梁箍筋强度(N/mm2): JB = 300柱箍筋强度(N/mm2): JC = 300墙分布筋强度(N/mm2): JWH = 210梁箍筋最大间距(mm): SB = 100.00柱箍筋最大间距(mm): SC = 100.00墙水平分布筋最大间距(mm): SWH = 200.00墙竖向筋分布最小配筋率(%): RWV = 0.30设计信息........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移梁柱重叠部分简化: 不作为刚域是否考虑P-Delt 效应：否柱配筋计算原则: 按单偏压计算钢构件截面净毛面积比: RN = 0.85梁保护层厚度(mm): BCB = 30.00柱保护层厚度(mm): ACA = 30.00是否按砼规范(7.3.11-3)计算砼柱计算长度系数: 否荷载组合信息........................................恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50特殊荷载分项系数: CSPY = 0.00活荷载的组合系数: CD_L = 0.70风荷载的组合系数: CD_W = 0.60活荷载的重力荷载代表值系数: CEA_L = 0.50剪力墙底部加强区信息.................................剪力墙底部加强区层数IWF= 2剪力墙底部加强区高度(m) Z_STRENGTHEN= 10.60********************************************************** 各层的质量、质心坐标信息**********************************************************层号塔号质心X 质心Y 质心Z 恒载质量活载质量(m) (m) (t) (t)4 1 15.248 32.350 20.200 38.8 0.83 1 23.221 16.598 15.400 1400.2 178.42 1 22.481 16.453 10.600 1406.0 244.01 1 22.505 16.452 5.800 1435.9 244.0活载产生的总质量(t): 667.200恒载产生的总质量(t): 4280.840结构的总质量(t): 4948.040恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果(1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高**********************************************************层号塔号梁数柱数墙数层高累计高度(混凝土) (混凝土) (混凝土) (m) (m)1 1 127(30) 46(30) 0(30) 5.800 5.8002 1 127(30) 46(30) 0(30) 4.800 10.6003 1 128(30) 46(30) 0(30) 4.800 15.4004 1 4(30) 4(30) 0(30) 4.800 20.200********************************************************** 风荷载信息**********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y4 1 18.75 18.8 90.0 9.38 9.4 45.03 1 85.98 104.7 592.7 94.57 103.9 544.02 1 76.29 181.0 1461.6 83.92 187.9 1445.81 1 90.48 271.5 3036.3 99.53 287.4 3112.7===========================================================================计算信息=========================================================================== Project File Name : 食堂计算日期: 2005. 6. 9开始时间: 19:12:12可用内存: 976.00MB第一步: 计算每层刚度中心、自由度等信息开始时间: 19:12:12第二步: 组装刚度矩阵并分解开始时间: 19:12:13FALE 自由度优化排序Beginning Time : 19:12:13.15End Time : 19:12:13.24Total Time (s) : 0.09FALE总刚阵组装Beginning Time : 19:12:13.26End Time : 19:12:13.34Total Time (s) : 0.09VSS 总刚阵LDLT分解Beginning Time : 19:12:13.35End Time : 19:12:13.35Total Time (s) : 0.00VSS 模态分析Beginning Time : 19:12:13.35End Time : 19:12:13.37Total Time (s) : 0.02形成地震荷载向量形成垂直荷载向量VSS LDLT回代求解Beginning Time : 19:12:13.57End Time : 19:12:13.57Total Time (s) : 0.00第五步: 计算杆件内力开始时间: 19:12:13活载随机加载计算计算杆件内力结束日期: 2005. 6. 9时间: 19:12:14总用时: 0: 0: 2===========================================================================各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX，RJY，RJZ: 结构总体坐标系中塔的侧移刚度和扭转刚度=========================================================================== Floor No. 1 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 22.5049(m) Ymass= 16.4517(m) Gmass= 1923.8958(t)Eex = 0.0751 Eey = 0.0050Ratx = 1.0000 Raty = 1.0000Ratx1= 1.3870 Raty1= 1.4117 薄弱层地震剪力放大系数= 1.00 RJX = 2.9212E+05(kN/m) RJY = 2.8040E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 2 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 22.4808(m) Ymass= 16.4534(m) Gmass= 1893.9961(t)Eex = 0.0764 Eey = 0.0051Ratx = 1.0300 Raty = 1.0119Ratx1= 1.4652 Raty1= 1.4405 薄弱层地震剪力放大系数= 1.00 RJX = 3.0089E+05(kN/m) RJY = 2.8375E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 3 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 23.2207(m) Ymass= 16.5982(m) Gmass= 1756.9637(t)Eex = 0.0399 Eey = 0.0122Ratx = 0.9750 Raty = 0.9917Ratx1= 14.6056 Raty1= 17.9735 薄弱层地震剪力放大系数= 1.00RJX = 2.9337E+05(kN/m) RJY = 2.8141E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 4 Tower No. 1Xstif= 15.2480(m) Ystif= 32.3500(m) Alf = 45.0000(Degree)Xmass= 15.2480(m) Ymass= 32.3500(m) Gmass= 40.3840(t)Eex = 0.0000 Eey = 0.0000Ratx = 0.0856 Raty = 0.0695Ratx1= 1.2500 Raty1= 1.2500 薄弱层地震剪力放大系数= 1.00RJX = 2.5108E+04(kN/m) RJY = 1.9571E+04(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------============================================================================抗倾覆验算结果============================================================================抗倾覆弯矩Mr 倾覆弯矩Mov 比值Mr/Mov 零应力区(%)X风荷载1088568.8 3656.2 297.73 0.00Y风荷载989608.0 3870.3 255.69 0.00X 地震1088568.8 22944.3 47.44 0.00Y 地震989608.0 21749.2 45.50 0.00============================================================================结构整体稳定验算结果============================================================================层号X向刚度Y向刚度层高上部重量X刚重比Y刚重比1 0.292E+06 0.280E+06 5.80 49480. 34.24 32.872 0.301E+06 0.284E+06 4.80 32681. 44.19 41.673 0.293E+06 0.281E+06 4.80 16181. 87.02 83.474 0.251E+05 0.196E+05 4.80 396. 304.46 237.32该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应********************************************************************** * 楼层抗剪承载力、及承载力比值* **********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比----------------------------------------------------------------------层号塔号X向承载力Y向承载力Ratio_Bu:X,Y----------------------------------------------------------------------4 1 0.2330E+03 0.2330E+03 1.00 1.003 1 0.4303E+04 0.4074E+04 18.46 17.482 1 0.5564E+04 0.5425E+04 1.29 1.331 1 0.5595E+04 0.5369E+04 1.01 0.9917.4.4.2 周期、振型、地震力======================================================================周期、地震力与振型输出文件(VSS求解器)======================================================================考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数(X+Y) 扭转系数1 1.0829 93.13 0.94 ( 0.00+0.94 ) 0.062 1.0573 3.53 1.00 ( 1.00+0.00 ) 0.003 0.9585 97.02 0.08 ( 0.01+0.06 ) 0.924 0.3386 91.19 0.92 ( 0.00+0.92 ) 0.085 0.3305 1.40 1.00 ( 1.00+0.00 ) 0.006 0.2985 85.66 0.12 ( 0.03+0.10 ) 0.887 0.2220 92.17 0.98 ( 0.00+0.98 ) 0.028 0.1993 2.35 0.94 ( 0.94+0.01 ) 0.069 0.1902 88.84 0.01 ( 0.00+0.01 ) 0.9910 0.1823 116.85 0.92 ( 0.18+0.73 ) 0.0811 0.1794 26.68 0.99 ( 0.80+0.19 ) 0.0112 0.1633 113.15 0.11 ( 0.04+0.07 ) 0.89地震作用最大的方向= -89.426 (度)============================================================仅考虑X 向地震作用时的地震力Floor : 层号Tower : 塔号F-x-x : X 方向的耦联地震力在X 方向的分量F-x-y : X 方向的耦联地震力在Y 方向的分量F-x-t : X 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.16 -1.10 0.273 1 2.05 -35.67 167.112 1 1.73 -29.97 142.271 1 0.96 -17.10 82.13振型 2 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 18.73 0.95 0.703 1 715.15 44.73 433.612 1 594.03 36.51 324.661 1 341.61 21.00 143.85振型 3 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.78 0.14 -0.953 1 1.11 -9.08 -586.552 1 0.82 -6.41 -497.581 1 0.59 -3.63 -285.55振型 4 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.11 0.68 -0.173 1 -0.34 8.93 -53.132 1 0.13 -5.54 29.641 1 0.32 -11.83 66.64振型 5 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -17.46 -0.29 -0.553 1 -351.53 -8.77 -233.112 1 208.51 5.05 -64.251 1 455.79 11.24 -19.82振型 6 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.10 0.02 -0.133 1 -0.09 -0.74 -39.212 1 -0.02 0.42 23.59振型7 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.03 -0.70 0.013 1 -0.03 0.67 -5.362 1 -0.03 0.92 -6.071 1 0.04 -1.40 10.10振型8 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 18.32 -0.35 3.593 1 -6.91 4.44 269.092 1 -40.86 -8.27 297.181 1 43.70 5.68 -445.80振型9 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.00 0.00 -0.513 1 0.00 0.02 0.282 1 0.00 -0.04 0.851 1 0.00 0.03 -1.01振型10 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.92 3.64 -5.641 1 24.39 -45.42 281.31振型11 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -9.79 -2.84 2.663 1 57.29 27.29 -216.872 1 -103.40 -54.11 -118.581 1 78.94 42.33 238.26振型12 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.33 -0.04 0.493 1 0.84 -0.96 -73.972 1 -0.91 2.37 154.521 1 0.51 -1.97 -122.18各振型作用下X 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 4.582 1669.523 3.314 0.225 295.316 0.017 0.028 14.249 0.0010 7.3011 23.0412 0.11各层X 方向的作用力(CQC)Floor : 层号Tower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 静力法X 向的地震力------------------------------------------------------------------------------------------Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx(kN) (kN) (kN-m) (kN) (注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 30.10 30.10( 7.60%) ( 7.60%) 144.48 161.773 1 799.88 824.12( 5.09%) ( 5.09%) 4073.94 789.142 1 650.24 1344.71( 4.11%) ( 4.11%) 10349.05 567.751 1 590.13 1703.78( 3.44%) ( 3.44%) 19758.53 316.29抗震规范(5.2.5)条要求的X向楼层最小剪重比= 1.60%X 方向的有效质量系数: 99.50%============================================================仅考虑Y 向地震时的地震力Floor : 层号Tower : 塔号F-y-x : Y 方向的耦联地震力在X 方向的分量F-y-y : Y 方向的耦联地震力在Y 方向的分量F-y-t : Y 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 2.89 20.07 -4.953 1 -37.52 653.21 -3059.882 1 -31.64 548.73 -2605.031 1 -17.56 313.05 -1503.88振型 2 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.16 0.06 0.043 1 44.20 2.76 26.802 1 36.71 2.26 20.061 1 21.11 1.30 8.89振型 3 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -4.49 -0.80 5.443 1 -6.38 52.06 3362.212 1 -4.71 36.73 2852.241 1 -3.39 20.79 1636.84振型 4 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -3.79 -23.43 5.753 1 11.80 -309.35 1840.032 1 -4.54 191.76 -1026.551 1 -11.23 409.68 -2308.03振型 5 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -0.43 -0.01 -0.013 1 -8.60 -0.21 -5.702 1 5.10 0.12 -1.571 1 11.15 0.28 -0.48振型 6 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 4.98 0.82 -6.023 1 -4.19 -35.29 -1867.422 1 -0.97 19.85 1123.431 1 0.77 42.45 2464.26振型7 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -0.79 19.64 -0.303 1 0.77 -18.63 149.632 1 0.72 -25.66 169.391 1 -1.22 39.05 -281.77振型8 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.93 -0.04 0.383 1 -0.73 0.47 28.37振型9 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 0.02 -0.07 -8.923 1 0.00 0.37 5.022 1 -0.04 -0.62 15.091 1 0.03 0.45 -17.82振型10 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.69 -6.70 10.403 1 -26.09 56.75 -381.182 1 55.89 -108.97 664.741 1 -44.93 83.70 -518.32振型11 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -5.39 -1.56 1.463 1 31.51 15.01 -119.292 1 -56.87 -29.77 -65.231 1 43.42 23.28 131.06振型12 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.77 0.22 -2.651 1 -2.73 10.57 656.49各振型作用下Y 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 1535.062 6.383 108.794 268.655 0.186 27.847 14.418 0.169 0.1310 24.7711 6.9712 3.23各层Y 方向的作用力(CQC)Floor : 层号Tower : 塔号Fy : Y 向地震作用下结构的地震反应力Vy : Y 向地震作用下结构的楼层剪力My : Y 向地震作用下结构的弯矩Static Fy: 静力法Y 向的地震力------------------------------------------------------------------------------------------Floor Tower Fy Vy (分塔剪重比) (整层剪重比) My Static Fy(kN) (kN) (kN-m) (kN) (注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 35.73 35.73( 9.03%) ( 9.03%) 171.52 161.493 1 753.55 780.11( 4.82%) ( 4.82%) 3875.46 770.851 1 556.86 1615.04( 3.26%) ( 3.26%) 18740.30 308.96抗震规范(5.2.5)条要求的Y向楼层最小剪重比= 1.60%Y 方向的有效质量系数: 99.50%==========各楼层地震剪力系数调整情况[抗震规范(5.2.5)验算]==========层号X向调整系数Y向调整系数1 1.000 1.0002 1.000 1.0003 1.000 1.0004 1.000 1.00017.4.4.3 结构位移///////////////////////////////////////////////////////////////////////////|公司名称: || || SATWE 位移输出文件|| 文件名称: WDISP.OUT || || 工程名称: 设计人: || 工程代号: 校核人: 日期:2005/ 6/ 9 |///////////////////////////////////////////////////////////////////////////所有位移的单位为毫米Floor : 层号Tower : 塔号Jmax : 最大位移对应的节点号JmaxD : 最大层间位移对应的节点号h : 层高Max-(X)，Max-(Y) : X,Y方向的节点最大位移Ave-(X)，Ave-(Y) : X,Y方向的层平均位移Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X),Ratio-(Y): 最大位移与层平均位移的比值Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值Max-Dx/h，Max-Dy/h : X,Y方向的最大层间位移角X-Disp，Y-Disp，Z-Disp:节点X,Y,Z方向的位移=== 工况 1 === X 方向地震力作用下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) Ratio-(X) hJmaxD Max-Dx Ave-Dx Ratio-Dx Max-Dx/h4 1 270 13.66 13.58 1.01 4800.270 1.21 1.20 1.01 1/3970.3 1 195 13.28 12.90 1.03 4800.195 2.93 2.81 1.04 1/1636.2 1 121 10.51 10.24 1.03 4800.121 4.63 4.47 1.04 1/1036.1 1 47 5.94 5.83 1.02 5800.47 5.94 5.83 1.02 1/ 976. X方向最大值层间位移角: 1/ 976.=== 工况 2 === Y 方向地震力作用下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) Ratio-(Y) hJmaxD Max-Dy Ave-Dy Ratio-Dy Max-Dy/h4 1 270 15.27 15.02 1.02 4800.270 1.85 1.83 1.01 1/2595.3 1 195 15.29 13.07 1.17 4800.195 3.32 2.84 1.17 1/1445.2 1 121 12.18 10.39 1.17 4800.121 5.36 4.58 1.17 1/ 896.1 1 47 6.90 5.87 1.18 5800.47 6.90 5.87 1.18 1/ 840.Y方向最大值层间位移角: 1/ 840.=== 工况 3 === 竖向恒载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 273 -0.263 1 205 -6.642 1 131 -6.581 1 57 -6.62=== 工况 4 === 竖向活载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 272 -0.543 1 205 -2.202 1 128 -3.381 1 54 -3.3217.4.4.4 底层最大组合内力********************************************************************** * Output of Combined Force of COLUMN, WALL and BRACE on 1st Floor ** (All the Forces here are the Design Values) ** WDCNL.OUT * * ---------------------------------------------------------------- ** Symbols: * * Rlive --- Reduction factor of live loads ** N-C,N-WC,N-G --- Element number of COLUMN, SHEAR WALL and BRACE ** Load Case --- Combination number controled objective Combined ** NODE No--- Nodal Number of COLUMN and BRACE * * Shear-X,Shear-Y --- Shear force in X,Y direction(kN) ** Axial --- Axial force(kN) ** Moment-X,Moment-Y --- Moment in X,Y direction(kN-m) ** Vxmax,Vymax --- Combination of maximum shear in X,Y direction(kN) ** Nmin --- Combination of absolute minimum axial force(kN) ** Nmax --- Combination of absolute maximum axial force(kN) ** Mxmax --- Combination of maximum moment in X direction(kN-m) ** Mymax --- Combination of maximum moment in Y direction(kN-m) ** D+L --- Combination of 1.2*(dead load)+1.4*(live load) ** NE --- Combination mark of seismic force (1-Yes, 0-No) ** J1,J2 --- Nodal number of WALL-COLUMN at the left and ritht end ** Shear,Axial,Moment --- Shear, axial and moment of each WALL_COLUMN** Xod,Yod --- Center coordinates of Combination Force (Mx,My=0) ** Sum of Axial --- sum of vertical forces(kN) ***********************************************************************Total-Columns = 46 Total-Wall-Columns = 0 Total-Brace = 0Rlive = 0.70N-C NODE Critical (LoadCase) No Shear-X Shear-Y Axial Moment-X Moment-Y NE Condition------------------------------------------------------------------------------1( 5) 47 54.4 10.6 -697.9 -18.2 174.1 1 Vxmax1( 7) 47 2.4 60.7 -699.7 -200.2 -16.7 1 Vymax1(10) 47 22.3 -38.1 -472.5 155.3 60.7 1 Nmin1( 1) 47 16.2 14.8 -750.1 -29.4 28.9 0 Nmax1( 7) 47 2.4 60.7 -699.7 -200.2 -16.7 1 Mxmax1( 5) 47 54.4 10.6 -697.9 -18.2 174.1 1 Mymax 1( 1) 47 16.2 14.8 -720.1 -29.3 29.0 0 D+L------------------------------------------------------------------------------2( 4) 59 -51.2 22.0 -1141.6 -44.9 -171.3 1 Vxmax2( 7) 59 -14.8 66.5 -1204.7 -205.5 -49.6 1 Vymax2(10) 59 12.8 -28.3 -872.3 131.1 42.7 1 Nmin2( 1) 59 -1.7 24.9 -1329.8 -48.5 -5.2 0 Nmax2( 7) 59 -14.8 66.5 -1204.7 -205.5 -49.6 1 Mxmax2( 1) 59 -2.3 24.7 -1278.0 -48.0 -6.3 0 D+L ------------------------------------------------------------------------------3( 4) 71 -57.1 7.6 -919.1 -13.9 -182.6 1 Vxmax 3( 7) 71 -21.6 56.1 -1090.8 -180.3 -62.5 1 Vymax 3(10) 71 6.9 -40.5 -602.0 149.2 31.3 1 Nmin 3( 1) 71 -9.6 10.1 -1071.4 -20.1 -20.4 0 Nmax 3( 7) 71 -21.6 56.1 -1090.8 -180.3 -62.5 1 Mxmax 3( 4) 71 -57.1 7.6 -919.1 -13.9 -182.6 1 Mymax 3( 1) 71 -9.6 9.9 -1009.0 -19.6 -20.3 0 D+L ------------------------------------------------------------------------------4( 5) 83 54.0 8.3 -871.6 -17.8 173.2 1 Vxmax 4( 7) 83 -8.6 51.8 -1032.2 -167.2 -37.7 1 Vymax 4(10) 83 17.4 -38.2 -571.2 140.2 51.5 1 Nmin 4( 1) 83 5.9 8.9 -1016.8 -17.5 9.2 0 Nmax 4( 7) 83 -8.6 51.8 -1032.2 -167.2 -37.7 1 Mxmax 4( 5) 83 54.0 8.3 -871.6 -17.8 173.2 1 Mymax 4( 1) 83 6.0 8.7 -960.8 -17.3 9.5 0 D+L ------------------------------------------------------------------------------5( 4) 96 -49.7 15.4 -1027.0 -27.6 -168.4 1 Vxmax 5( 7) 96 -14.2 53.8 -1082.9 -166.6 -48.4 1 Vymax 5(10) 96 12.9 -23.4 -795.5 107.7 42.8 1 Nmin 5( 1) 96 -0.9 19.8 -1197.9 -38.3 -3.7 0 Nmax 5( 7) 96 -14.2 53.8 -1082.9 -166.6 -48.4 1 Mxmax 5( 4) 96 -49.7 15.4 -1027.0 -27.6 -168.4 1 Mymax 5( 1) 96 -0.9 19.6 -1143.4 -37.8 -3.7 0 D+L ------------------------------------------------------------------------------6( 4) 108 -63.6 12.6 -683.9 -21.1 -195.1 1 Vxmax 6( 7) 108 -24.4 49.0 -858.3 -153.8 -67.8 1 Vymax 6( 8) 108 -62.0 10.2 -549.2 -16.5 -191.8 1 Nmin 6( 1) 108 -11.2 17.1 -942.9 -32.9 -23.4 0 Nmax 6( 7) 108 -24.4 49.0 -858.3 -153.8 -67.8 1 Mxmax 6( 4) 108 -63.6 12.6 -683.9 -21.1 -195.1 1 Mymax 6( 1) 108 -10.9 16.8 -896.7 -32.4 -22.9 0 D+L ------------------------------------------------------------------------------7( 7) 114 -14.8 42.4 -483.9 -139.7 -49.6 1 Vymax 7( 9) 114 45.5 9.6 -169.4 -22.2 157.2 1 Nmin 7( 1) 114 -2.3 10.6 -468.0 -20.5 -6.4 0 Nmax 7( 7) 114 -14.8 42.4 -483.9 -139.7 -49.6 1 Mxmax 7( 4) 114 -49.0 7.1 -575.6 -10.0 -167.1 1 Mymax 7( 1) 114 -2.2 10.2 -434.9 -19.6 -6.2 0 D+L ------------------------------------------------------------------------------8( 5) 48 66.0 -2.7 -1177.4 7.3 195.7 1 Vxmax 8( 6) 48 32.0 -59.3 -1136.4 195.7 71.5 1 Vymax 8( 8) 48 -19.8 1.6 -871.6 -6.8 -110.3 1 Nmin 8( 1) 48 30.8 -0.8 -1326.5 0.4 57.0 0 Nmax 8( 6) 48 32.0 -59.3 -1136.4 195.7 71.5 1 Mxmax 8( 5) 48 66.0 -2.7 -1177.4 7.3 195.7 1 Mymax 8( 1) 48 31.7 -0.8 -1299.0 0.5 58.7 0 D+L ------------------------------------------------------------------------------9( 5) 49 67.5 -1.3 -1192.4 4.7 198.2 1 Vxmax 9( 7) 49 24.5 58.4 -1130.6 -195.9 41.3 1 Vymax 9( 8) 49 -18.2 2.6 -886.0 -8.8 -106.5 1 Nmin 9( 1) 49 32.6 0.8 -1341.5 -2.6 60.6 0 Nmax 9( 7) 49 24.5 58.4 -1130.6 -195.9 41.3 1 Mxmax 9( 5) 49 67.5 -1.3 -1192.4 4.7 198.2 1 Mymax 9( 1) 49 33.1 0.8 -1307.2 -2.5 61.5 0 D+L ------------------------------------------------------------------------------10( 5) 50 67.5 -1.7 -1194.0 5.4 197.8 1 Vxmax 10( 7) 50 29.4 58.0 -1138.5 -195.2 58.9 1 Vymax 10( 8) 50 -17.7 2.3 -889.0 -8.2 -105.1 1 Nmin 10( 1) 50 32.9 0.4 -1345.2 -1.9 61.4 0 Nmax 10( 7) 50 29.4 58.0 -1138.5 -195.2 58.9 1 Mxmax 10( 5) 50 67.5 -1.7 -1194.0 5.4 197.8 1 Mymax 10( 1) 50 33.4 0.4 -1311.7 -1.9 62.3 0 D+L ------------------------------------------------------------------------------11( 5) 51 71.4 -0.5 -1261.5 3.1 205.0 1 Vxmax 11( 7) 51 24.8 60.2 -1224.8 -199.4 34.7 1 Vymax 11( 8) 51 -13.5 3.4 -951.3 -10.3 -96.4 1 Nmin11( 7) 51 24.8 60.2 -1224.8 -199.4 34.7 1 Mxmax 11( 5) 51 71.4 -0.5 -1261.5 3.1 205.0 1 Mymax 11( 1) 51 37.0 1.1 -1362.7 -3.2 69.4 0 D+L ------------------------------------------------------------------------------12( 5) 52 55.8 -13.5 -713.5 27.9 174.7 1 Vxmax 12( 6) 52 27.0 -60.2 -719.1 197.4 69.9 1 Vymax 12(11) 52 2.5 38.5 -486.9 -157.7 -15.3 1 Nmin 12( 1) 52 18.8 -13.8 -761.4 25.4 34.8 0 Nmax 12( 6) 52 27.0 -60.2 -719.1 197.4 69.9 1 Mxmax 12( 5) 52 55.8 -13.5 -713.5 27.9 174.7 1 Mymax 12( 1) 52 18.0 -13.2 -713.8 24.3 33.1 0 D+L ------------------------------------------------------------------------------13( 4) 60 -50.2 0.0 -2050.2 -2.8 -168.8 1 Vxmax 13( 6) 60 7.8 -56.5 -2053.8 185.0 25.3 1 Vymax 13(11) 60 -8.6 53.9 -1691.6 -181.3 -29.6 1 Nmin 13( 1) 60 -1.5 -1.7 -2421.8 2.4 -4.6 0 Nmax 13( 6) 60 7.8 -56.5 -2053.8 185.0 25.3 1 Mxmax 13( 4) 60 -50.2 0.0 -2050.2 -2.8 -168.8 1 Mymax 13( 1) 60 -3.0 -1.7 -2366.7 2.5 -7.5 0 D+L ------------------------------------------------------------------------------14( 4) 61 -51.7 2.2 -2068.1 -7.1 -170.9 1 Vxmax 14( 7) 61 -5.1 55.0 -2060.9 -183.5 -15.5 1 Vymax 14( 9) 61 47.6 -0.7 -1709.4 2.8 160.6 1 Nmin 14( 1) 61 -3.4 1.0 -2436.1 -2.8 -8.2 0 Nmax 14( 7) 61 -5.1 55.0 -2060.9 -183.5 -15.5 1 Mxmax 14( 4) 61 -51.7 2.2 -2068.1 -7.1 -170.9 1 Mymax 14( 1) 61 -4.7 0.9 -2370.2 -2.6 -10.6 0 D+L ------------------------------------------------------------------------------15( 4) 62 -52.2 1.1 -2050.9 -5.0 -171.3 1 Vxmax 15( 6) 62 -6.1 -54.7 -2039.0 181.4 -16.9 1 Vymax 15(10) 62 -5.6 -54.6 -1698.2 181.4 -15.8 1 Nmin 15( 1) 62 -4.3 -0.3 -2418.7 -0.3 -9.9 0 Nmax 15( 7) 62 0.2 54.1 -2051.2 -181.8 3.0 1 Mxmax 15( 4) 62 -52.2 1.1 -2050.9 -5.0 -171.3 1 Mymax------------------------------------------------------------------------------16( 4) 63 -74.9 2.9 -1622.8 -8.4 -214.0 1 Vxmax 16( 7) 63 -31.2 56.0 -1735.1 -185.4 -72.5 1 Vymax 16( 8) 63 -71.1 2.7 -1337.9 -7.8 -206.6 1 Nmin 16( 1) 63 -26.8 1.5 -2011.4 -3.8 -52.8 0 Nmax 16( 7) 63 -31.2 56.0 -1735.1 -185.4 -72.5 1 Mxmax 16( 4) 63 -74.9 2.9 -1622.8 -8.4 -214.0 1 Mymax 16( 1) 63 -26.6 1.1 -1941.1 -2.9 -52.2 0 D+L ------------------------------------------------------------------------------17( 4) 64 -63.9 -16.4 -838.9 28.5 -192.3 1 Vxmax 17( 6) 64 3.0 -62.6 -981.3 196.6 24.1 1 Vymax 17( 8) 64 -61.9 -13.4 -684.4 23.0 -188.4 1 Nmin 17( 1) 64 -13.7 -20.7 -1076.9 38.6 -27.5 0 Nmax 17( 6) 64 3.0 -62.6 -981.3 196.6 24.1 1 Mxmax 17( 4) 64 -63.9 -16.4 -838.9 28.5 -192.3 1 Mymax 17( 1) 64 -13.2 -20.0 -1016.8 37.3 -26.4 0 D+L ------------------------------------------------------------------------------18( 5) 69 57.4 -5.0 -1239.8 10.4 178.3 1 Vxmax 18( 6) 69 11.4 -51.3 -1172.7 172.2 32.1 1 Vymax 18(10) 69 11.0 -50.6 -968.2 171.1 31.6 1 Nmin 18( 1) 69 2.6 -4.9 -1430.1 8.5 3.5 0 Nmax 18( 6) 69 11.4 -51.3 -1172.7 172.2 32.1 1 Mxmax 18( 5) 69 57.4 -5.0 -1239.8 10.4 178.3 1 Mymax 18( 1) 69 2.6 -5.0 -1357.8 8.9 3.5 0 D+L ------------------------------------------------------------------------------19( 5) 70 57.7 -10.6 -840.0 21.2 178.5 1 Vxmax 19( 6) 70 18.3 -53.1 -923.6 175.6 53.2 1 Vymax 19(11) 70 -12.9 35.4 -641.8 -143.1 -44.8 1 Nmin 19( 1) 70 3.4 -11.2 -987.5 20.6 5.3 0 Nmax 19( 6) 70 18.3 -53.1 -923.6 175.6 53.2 1 Mxmax 19( 5) 70 57.7 -10.6 -840.0 21.2 178.5 1 Mymax 19( 1) 70 3.3 -10.6 -924.6 19.5 5.0 0 D+L ------------------------------------------------------------------------------20( 5) 72 50.4 -3.8 -891.1 8.0 166.2 1 Vxmax。

利用PKPM进行多层框架结构设计的主要步骤全

利用PKPM进行多层框架结构设计的主要步骤全利用PKPM 进行多层框架结构设计的主要步骤一、执行PMCAD 主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b ≥2002）主梁：h = (1/8～1/12) l ，b ＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b ＝(1/3～1/2)h2、框架柱： 1/20～1/15层高1）抗震规范第6.3.1条规定：矩形柱b c 、h c ≥300，圆形柱d ≥3502）控制柱的轴压比cc c c f wnS f N A λγλ== λ——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0γ——柱轴力放大系数，考虑柱受弯曲影响，γ＝1.2～1.4w ——楼面竖向荷载单位面积的折算值，w ＝13～15kN/m 2n ——柱计算截面以上的楼层数S ——柱的负荷面积 3、板楼板厚：h = l /40 ～ l /45 (单向板) 且h ≥60mmh = l /50 ～ l /45 (双向板) 且h ≥80mmh = l /12 悬壁板（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

3、本层修改，删除不需要的梁、柱等。

4、本层信息，给出本标准层板厚、材料等级、层高。

5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。

6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。

PKPM操作步骤带图

轴线输入——正交轴网，钩输轴号——轴线命名——TAB,ESC——柱布置400*400，主梁布置，竖向256*600，250*400，横向200*400——偏心对齐（梁与柱齐TAB轴线），最下面主梁布置（200*400，100，0，0）（截面显示-主梁显示-数据开关）——本层信息楼板生成——全房间洞——主梁布置200*400（100，-1800，-1800）荷载输入——恒活设置改为4.0，2.0，钩考虑活荷载折减，25平方米，0.9——恒载均布9，12.4，集中力13/2*3.2=21,(21,5.5 21,2.2)——均布10放在-1800处（是否拾取构件-1800处Y，0处N）活载均布5，-1800处，集中力6/2*3.2=9.6,(9.6,5.5 9.6,2.2)恒载13*B/2 位置是2.2和5.5 活载6*B/2 2.2 5.5复制第一层，第二层 5.5的恒活荷载全部删除——第三层本层信息（板厚改为120）恒活设置变为5.0 0.5，楼板生成——删除板洞——恒载活载全删除（窗交，拾取Y）——构件删除（-1800梁）光标法楼层组装——钩自动计算底标高，面活荷载折减，-0.5，——第一层4100（0.5+3.6），添加2次3600，第二标准层层3600，第三标准层3200，楼层组装，整楼模型荷载输入——设计参数-0.5 风荷载0.4 类别C，容重26，HRB400，15，0.8，存盘退出1.SAT8第一个钩对所有楼层强制，模拟施工荷载3（地震信息规则7，0.15 二，三，三活载信息折减调整信息中梁刚度放大系数2）特殊柱——角柱4个角每层都要特殊梁一端铰接——做第7步2.结构内力，配筋计算，总纲分析法依次运行SAT 1 1、2、74.分析结果图形和文本显示 1，2，3做成WORD，一张完成RATEX,RATEY>1 位移数值大于550做成WORD,建筑结构的总信息、地震信息及位移信息一张完成PMCAD——2.平面荷载显示校核——关闭倒算，打开楼面，C标高的楼面荷载，另存为几，第几层就是几——楼面荷载图CHKPM1完成3.画结构平面图，计算参数修改——8，6，200 固定，固定，三级，钩是否，钢筋级保留6，8，10添加6，140 ——连板及挠度类别固定，固定，钩板跨，0.85——绘图参数修改——梁边，文字标注，不编号，文字标注，取最大值，是，拉通距离500，钢筋标注采用简化标注——楼板钢筋，房间归并，自动归并，楼板钢筋，逐渐布筋——标注图层图框——板底同长，支座通长，（文字点去修改）8@200改成6@140，轴线标注，图名，图框，保存（板配筋图完成PM1）墙梁柱施工图——梁平法施工图，配筋主筋选筋14，16，20，25，下筋16，上筋14，箍筋6，8，10——连梁定义，支座修改——裂缝图<0.4，否则修改，查改钢筋，表式钢筋，腰筋G改为N，要求是细而密，钢筋标注，移动标注——标注轴线，图层，图框，保存——立剖面图，选定，右击，保存，OK，退出，（梁配筋图PL1,立剖面KL1）墙梁柱施工图——柱平法施工图——参数修改(归并系数0.2，纵筋库20，16，25，22，18)——确认，归并——设置，构件显示（柱，轴线，网格线），自动标注，图名，图框，保存（柱配筋图完成—柱施工图）PMCAD——形成PK文件——1.框架生成——KJ—2，ENTER,输入轴线2，退出，结束，退出PK——1.交换——打开已有数据——下拉菜单，PK—2，参数输入修改一下7，0.15——计算，OK，退出框架绘图——绘图参数——勾去掉钢筋表，钢筋信息（机械连接）——施工图，画施工图，名称KJ—2，OK（指定轴线框架配筋图完成KJ—2）合并时把荷载图缩小为0.01柱施工图的楼梯口2处标a,本图说明:<1>标注中有下表a,箍筋将全长加密，且满足体积配箍率要求。

PKPM出全套结构施工图截图过程(自己整理)

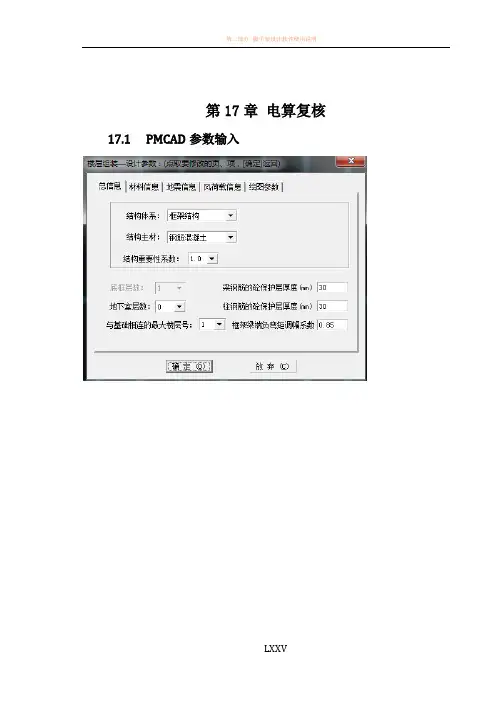

第17章电算复核17。

1 PMCAD参数输入17。

2 荷载输入17。

2。

1 楼面恒载第一标准层第二标准层第三标准层17.2.2 楼面活载第一标准层第二标准层第三标准层17。

3 整楼模型17.4 SATWE计算17.4.1 分析与设计参数补充定义(必须执行)17。

4.2 生成SATWE数据文件及数据检查（必须执行）17。

4。

3 SATWE计算控制参数17。

4.4 SATWE结果的文本输出17。

4。

4.1 结构设计信息///////////////////////////////////////////////////////////////////////////| 公司名称: || ｜| 建筑结构的总信息｜｜SATWE 中文版｜｜文件名: WMASS.OUT ｜｜||工程名称：设计人: ｜｜工程代号: 校核人：日期:2005/ 6/ 9 ｜///////////////////////////////////////////////////////////////////////////总信息。

..。

.。

..。

....。

.。

....。

.。

....。

..。

.。

..结构材料信息：钢砼结构混凝土容重(kN/m3): Gc = 26.00钢材容重(kN/m3)：Gs = 78.00水平力的夹角(Rad）：ARF = 0。

00地下室层数：MBASE= 0竖向荷载计算信息：按模拟施工加荷计算方式风荷载计算信息: 不计算风荷载地震力计算信息: 计算X，Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号：MCHANGE= 0墙元细分最大控制长度（m) DMAX= 2。

00墙元侧向节点信息：内部节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法风荷载信息....。

....。

.....。

.。

...。

.。

...。

..。

..修正后的基本风压（kN/m2): WO = 0。

PKPM出全套结构施工图截图过程(自己整理)

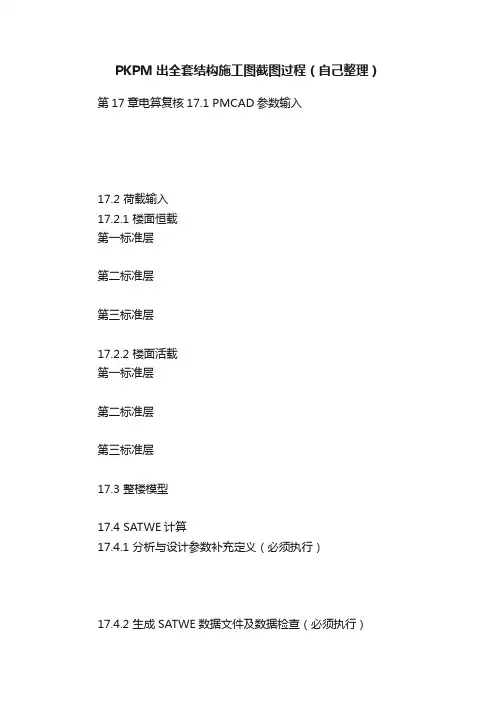

第17章电算复核17.1 PMCAD参数输入17.2 荷载输入17.2.1 楼面恒载第一标准层第二标准层第三标准层17.2.2 楼面活载第一标准层第二标准层第三标准层17.3 整楼模型17.4 SATWE计算17.4.1 分析与设计参数补充定义（必须执行）17.4.2 生成SATWE数据文件及数据检查（必须执行）17.4.3 SATWE计算控制参数17.4.4 SATWE结果的文本输出17.4.4.1 结构设计信息///////////////////////////////////////////////////////////////////////////| 公司名称: || | | 建筑结构的总信息|| SATWE 中文版| | 文件名: WMASS.OUT || ||工程名称: 设计人: | |工程代号: 校核人: 日期:2005/ 6/ 9 |///////////////////////////////////////////////////////////////////////////总信息..............................................结构材料信息: 钢砼结构混凝土容重(kN/m3): Gc = 26.00钢材容重(kN/m3): Gs = 78.00水平力的夹角(Rad): ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工加荷计算方式风荷载计算信息: 不计算风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号：MCHANGE= 0墙元细分最大控制长度(m) DMAX= 2.00墙元侧向节点信息: 内部节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法风荷载信息..........................................修正后的基本风压(kN/m2): WO = 0.30地面粗糙程度: B 类结构基本周期（秒）: T1 = 0.00体形变化分段数: MPART= 1各段最高层号: NSTi = 4各段体形系数: USi = 1.30地震信息............................................振型组合方法(CQC耦联;SRSS非耦联) CQC计算振型数: NMODE= 12地震烈度: NAF = 7.00场地类别: KD = 2设计地震分组: 三组特征周期TG = 0.45多遇地震影响系数最大值Rmax1 = 0.08罕遇地震影响系数最大值Rmax2 = 0.50框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 3活荷质量折减系数: RMC = 0.50周期折减系数: TC = 1.00结构的阻尼比(%): DAMP = 5.00是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否斜交抗侧力构件方向的附加地震数= 0活荷载信息..........................................考虑活荷不利布置的层数从第 1 到4层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算------------柱，墙，基础活荷载折减系数-------------计算截面以上的层数---------------折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55调整信息........................................中梁刚度增大系数：BK = 1.00梁端弯矩调幅系数：BT = 0.85梁设计弯矩增大系数：BM = 1.00连梁刚度折减系数：BLZ = 0.70梁扭矩折减系数：TB = 0.40全楼地震力放大系数：RSF = 1.00 0.2Qo 调整起始层号：KQ1 = 0 0.2Qo 调整终止层号：KQ2 = 0顶塔楼内力放大起算层号：NTL = 0顶塔楼内力放大：RTL = 1.00九度结构及一级框架梁柱超配筋系数CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1是否调整与框支柱相连的梁内力IREGU_KZZB = 0剪力墙加强区起算层号LEV_JLQJQ = 1强制指定的薄弱层个数NWEAK = 0配筋信息........................................梁主筋强度(N/mm2): IB = 360柱主筋强度(N/mm2): IC = 360墙主筋强度(N/mm2): IW = 210梁箍筋强度(N/mm2): JB = 300柱箍筋强度(N/mm2): JC = 300墙分布筋强度(N/mm2): JWH = 210梁箍筋最大间距(mm): SB = 100.00柱箍筋最大间距(mm): SC = 100.00墙水平分布筋最大间距(mm): SWH = 200.00墙竖向筋分布最小配筋率(%): RWV = 0.30设计信息........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移梁柱重叠部分简化: 不作为刚域是否考虑P-Delt 效应：否柱配筋计算原则: 按单偏压计算钢构件截面净毛面积比: RN = 0.85梁保护层厚度(mm): BCB = 30.00柱保护层厚度(mm): ACA = 30.00是否按砼规范(7.3.11-3)计算砼柱计算长度系数: 否荷载组合信息........................................恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50特殊荷载分项系数: CSPY = 0.00活荷载的组合系数: CD_L = 0.70风荷载的组合系数: CD_W = 0.60活荷载的重力荷载代表值系数: CEA_L = 0.50剪力墙底部加强区信息.................................剪力墙底部加强区层数IWF= 2剪力墙底部加强区高度(m) Z_STRENGTHEN= 10.60********************************************************** 各层的质量、质心坐标信息**********************************************************层号塔号质心X 质心Y 质心Z 恒载质量活载质量(m) (m) (t) (t)4 1 15.248 32.350 20.200 38.8 0.83 1 23.221 16.598 15.400 1400.2 178.42 1 22.481 16.453 10.600 1406.0 244.01 1 22.505 16.452 5.800 1435.9 244.0活载产生的总质量(t): 667.200恒载产生的总质量(t): 4280.840结构的总质量(t): 4948.040恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果(1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高**********************************************************层号塔号梁数柱数墙数层高累计高度(混凝土) (混凝土) (混凝土) (m) (m)1 1 127(30) 46(30) 0(30) 5.800 5.8002 1 127(30) 46(30) 0(30) 4.800 10.6003 1 128(30) 46(30) 0(30) 4.800 15.4004 1 4(30) 4(30) 0(30) 4.800 20.200********************************************************** 风荷载信息**********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y4 1 18.75 18.8 90.0 9.38 9.4 45.03 1 85.98 104.7 592.7 94.57 103.9 544.02 1 76.29 181.0 1461.6 83.92 187.9 1445.81 1 90.48 271.5 3036.3 99.53 287.4 3112.7===========================================================================计算信息=========================================================================== Project File Name : 食堂计算日期: 2005. 6. 9开始时间: 19:12:12可用内存: 976.00MB第一步: 计算每层刚度中心、自由度等信息开始时间: 19:12:12第二步: 组装刚度矩阵并分解开始时间: 19:12:13FALE 自由度优化排序Beginning Time : 19:12:13.15End Time : 19:12:13.24Total Time (s) : 0.09FALE总刚阵组装Beginning Time : 19:12:13.26End Time : 19:12:13.34Total Time (s) : 0.09VSS 总刚阵LDLT分解Beginning Time : 19:12:13.35End Time : 19:12:13.35Total Time (s) : 0.00VSS 模态分析Beginning Time : 19:12:13.35End Time : 19:12:13.37Total Time (s) : 0.02形成地震荷载向量形成垂直荷载向量VSS LDLT回代求解Beginning Time : 19:12:13.57End Time : 19:12:13.57Total Time (s) : 0.00第五步: 计算杆件内力开始时间: 19:12:13活载随机加载计算计算杆件内力结束日期: 2005. 6. 9时间: 19:12:14总用时: 0: 0: 2===========================================================================各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX，RJY，RJZ: 结构总体坐标系中塔的侧移刚度和扭转刚度=========================================================================== Floor No. 1 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree)Xmass= 22.5049(m) Ymass= 16.4517(m) Gmass= 1923.8958(t)Eex = 0.0751 Eey = 0.0050Ratx = 1.0000 Raty = 1.0000Ratx1= 1.3870 Raty1= 1.4117 薄弱层地震剪力放大系数= 1.00RJX = 2.9212E+05(kN/m) RJY = 2.8040E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 2 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree)Xmass= 22.4808(m) Ymass= 16.4534(m) Gmass= 1893.9961(t)Eex = 0.0764 Eey = 0.0051Ratx = 1.0300 Raty = 1.0119Ratx1= 1.4652 Raty1= 1.4405 薄弱层地震剪力放大系数= 1.00RJX = 3.0089E+05(kN/m) RJY = 2.8375E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 3 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree)Xmass= 23.2207(m) Ymass= 16.5982(m) Gmass= 1756.9637(t)Eex = 0.0399 Eey = 0.0122Ratx = 0.9750 Raty = 0.9917Ratx1= 14.6056 Raty1= 17.9735 薄弱层地震剪力放大系数= 1.00RJX = 2.9337E+05(kN/m) RJY = 2.8141E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 4 Tower No. 1Xstif= 15.2480(m) Ystif= 32.3500(m) Alf = 45.0000(Degree)Xmass= 15.2480(m) Ymass= 32.3500(m) Gmass= 40.3840(t)Eex = 0.0000 Eey = 0.0000Ratx = 0.0856 Raty = 0.0695Ratx1= 1.2500 Raty1= 1.2500 薄弱层地震剪力放大系数= 1.00RJX = 2.5108E+04(kN/m) RJY = 1.9571E+04(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------=========================================================================== =抗倾覆验算结果=========================================================================== =抗倾覆弯矩Mr 倾覆弯矩Mov 比值Mr/Mov 零应力区(%)X风荷载1088568.8 3656.2 297.73 0.00Y风荷载989608.0 3870.3 255.69 0.00X 地震1088568.8 22944.3 47.44 0.00Y 地震989608.0 21749.2 45.50 0.00=========================================================================== =结构整体稳定验算结果=========================================================================== =层号X向刚度Y向刚度层高上部重量X刚重比Y刚重比1 0.292E+06 0.280E+06 5.80 49480. 34.24 32.872 0.301E+06 0.284E+06 4.80 32681. 44.19 41.673 0.293E+06 0.281E+06 4.80 16181. 87.02 83.474 0.251E+05 0.196E+05 4.80 396. 304.46 237.32该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应*********************************************************************** 楼层抗剪承载力、及承载力比值***********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比----------------------------------------------------------------------层号塔号X向承载力Y向承载力Ratio_Bu:X,Y----------------------------------------------------------------------4 1 0.2330E+03 0.2330E+03 1.00 1.003 1 0.4303E+04 0.4074E+04 18.46 17.482 1 0.5564E+04 0.5425E+04 1.29 1.331 1 0.5595E+04 0.5369E+04 1.01 0.9917.4.4.2 周期、振型、地震力======================================================================周期、地震力与振型输出文件(VSS求解器)======================================================================考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数(X+Y) 扭转系数1 1.0829 93.13 0.94 ( 0.00+0.94 ) 0.062 1.0573 3.53 1.00 ( 1.00+0.00 ) 0.003 0.9585 97.02 0.08 ( 0.01+0.06 ) 0.924 0.3386 91.19 0.92 ( 0.00+0.92 ) 0.085 0.3305 1.40 1.00 ( 1.00+0.00 ) 0.006 0.2985 85.66 0.12 ( 0.03+0.10 ) 0.887 0.2220 92.17 0.98 ( 0.00+0.98 ) 0.028 0.1993 2.35 0.94 ( 0.94+0.01 ) 0.069 0.1902 88.84 0.01 ( 0.00+0.01 ) 0.9910 0.1823 116.85 0.92 ( 0.18+0.73 ) 0.0811 0.1794 26.68 0.99 ( 0.80+0.19 ) 0.0112 0.1633 113.15 0.11 ( 0.04+0.07 ) 0.89地震作用最大的方向= -89.426 (度)============================================================仅考虑X 向地震作用时的地震力Floor : 层号Tower : 塔号F-x-x : X 方向的耦联地震力在X 方向的分量F-x-y : X 方向的耦联地震力在Y 方向的分量F-x-t : X 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.16 -1.10 0.273 1 2.05 -35.67 167.112 1 1.73 -29.97 142.271 1 0.96 -17.10 82.13振型 2 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)3 1 715.15 44.73 433.612 1 594.03 36.51 324.661 1 341.61 21.00 143.85振型 3 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.78 0.14 -0.953 1 1.11 -9.08 -586.552 1 0.82 -6.41 -497.581 1 0.59 -3.63 -285.55振型 4 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.11 0.68 -0.173 1 -0.34 8.93 -53.132 1 0.13 -5.54 29.641 1 0.32 -11.83 66.64振型 5 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -17.46 -0.29 -0.553 1 -351.53 -8.77 -233.111 1 455.79 11.24 -19.82振型 6 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.10 0.02 -0.133 1 -0.09 -0.74 -39.212 1 -0.02 0.42 23.591 1 0.02 0.89 51.75振型7 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.03 -0.70 0.013 1 -0.03 0.67 -5.362 1 -0.03 0.92 -6.071 1 0.04 -1.40 10.10振型8 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 18.32 -0.35 3.593 1 -6.91 4.44 269.092 1 -40.86 -8.27 297.181 1 43.70 5.68 -445.80振型9 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.00 0.00 -0.513 1 0.00 0.02 0.282 1 0.00 -0.04 0.851 1 0.00 0.03 -1.01振型10 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.92 3.64 -5.643 1 14.16 -30.80 206.872 1 -30.33 59.14 -360.771 1 24.39 -45.42 281.31振型11 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -9.79 -2.84 2.663 1 57.29 27.29 -216.872 1 -103.40 -54.11 -118.581 1 78.94 42.33 238.26振型12 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.33 -0.04 0.493 1 0.84 -0.96 -73.972 1 -0.91 2.37 154.521 1 0.51 -1.97 -122.18各振型作用下X 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 4.582 1669.523 3.314 0.225 295.316 0.017 0.028 14.249 0.0010 7.3011 23.0412 0.11各层X 方向的作用力(CQC)Floor : 层号Tower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 静力法X 向的地震力------------------------------------------------------------------------------------------Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx(kN) (kN) (kN-m) (kN) (注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 30.10 30.10( 7.60%) ( 7.60%) 144.48 161.773 1 799.88 824.12( 5.09%) ( 5.09%) 4073.94 789.142 1 650.24 1344.71( 4.11%) ( 4.11%) 10349.05 567.751 1 590.13 1703.78( 3.44%) ( 3.44%) 19758.53 316.29抗震规范(5.2.5)条要求的X向楼层最小剪重比= 1.60%X 方向的有效质量系数: 99.50%============================================================仅考虑Y 向地震时的地震力Floor : 层号Tower : 塔号F-y-x : Y 方向的耦联地震力在X 方向的分量F-y-y : Y 方向的耦联地震力在Y 方向的分量F-y-t : Y 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 2.89 20.07 -4.953 1 -37.52 653.21 -3059.882 1 -31.64 548.73 -2605.031 1 -17.56 313.05 -1503.88振型 2 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.16 0.06 0.043 1 44.20 2.76 26.802 1 36.71 2.26 20.061 1 21.11 1.30 8.89振型 3 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -4.49 -0.80 5.443 1 -6.38 52.06 3362.212 1 -4.71 36.73 2852.241 1 -3.39 20.79 1636.84振型 4 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)3 1 11.80 -309.35 1840.032 1 -4.54 191.76 -1026.551 1 -11.23 409.68 -2308.03振型 5 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -0.43 -0.01 -0.013 1 -8.60 -0.21 -5.702 1 5.10 0.12 -1.571 1 11.15 0.28 -0.48振型 6 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 4.98 0.82 -6.023 1 -4.19 -35.29 -1867.422 1 -0.97 19.85 1123.431 1 0.77 42.45 2464.26振型7 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -0.79 19.64 -0.303 1 0.77 -18.63 149.631 1 -1.22 39.05 -281.77振型8 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.93 -0.04 0.383 1 -0.73 0.47 28.372 1 -4.31 -0.87 31.331 1 4.61 0.60 -47.00振型9 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 0.02 -0.07 -8.923 1 0.00 0.37 5.022 1 -0.04 -0.62 15.091 1 0.03 0.45 -17.82振型10 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.69 -6.70 10.403 1 -26.09 56.75 -381.182 1 55.89 -108.97 664.741 1 -44.93 83.70 -518.32振型11 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -5.39 -1.56 1.463 1 31.51 15.01 -119.292 1 -56.87 -29.77 -65.231 1 43.42 23.28 131.06振型12 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.77 0.22 -2.653 1 -4.50 5.17 397.452 1 4.87 -12.74 -830.241 1 -2.73 10.57 656.49各振型作用下Y 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 1535.062 6.383 108.794 268.655 0.186 27.847 14.418 0.169 0.1310 24.7711 6.9712 3.23各层Y 方向的作用力(CQC)Floor : 层号Tower : 塔号Fy : Y 向地震作用下结构的地震反应力Vy : Y 向地震作用下结构的楼层剪力My : Y 向地震作用下结构的弯矩Static Fy: 静力法Y 向的地震力------------------------------------------------------------------------------------------Floor Tower Fy Vy (分塔剪重比) (整层剪重比) My Static Fy(kN) (kN) (kN-m) (kN) (注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 35.73 35.73( 9.03%) ( 9.03%) 171.52 161.493 1 753.55 780.11( 4.82%) ( 4.82%) 3875.46 770.852 1 619.17 1275.54( 3.90%) ( 3.90%) 9821.92 554.591 1 556.86 1615.04( 3.26%) ( 3.26%) 18740.30 308.96抗震规范(5.2.5)条要求的Y向楼层最小剪重比= 1.60%Y 方向的有效质量系数: 99.50%==========各楼层地震剪力系数调整情况[抗震规范(5.2.5)验算]==========层号X向调整系数Y向调整系数1 1.000 1.0002 1.000 1.0003 1.000 1.0004 1.000 1.00017.4.4.3 结构位移///////////////////////////////////////////////////////////////////////////|公司名称: | | | | SATWE 位移输出文件| | 文件名称: WDISP.OUT | | | | 工程名称: 设计人: | | 工程代号: 校核人: 日期:2005/ 6/ 9 |///////////////////////////////////////////////////////////////////////////所有位移的单位为毫米Floor : 层号Tower : 塔号Jmax : 最大位移对应的节点号JmaxD : 最大层间位移对应的节点号Max-(Z) : 节点的最大竖向位移h : 层高Max-(X)，Max-(Y) : X,Y方向的节点最大位移Ave-(X)，Ave-(Y) : X,Y方向的层平均位移Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X),Ratio-(Y): 最大位移与层平均位移的比值Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值Max-Dx/h，Max-Dy/h : X,Y方向的最大层间位移角X-Disp，Y-Disp，Z-Disp:节点X,Y,Z方向的位移=== 工况 1 === X 方向地震力作用下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) Ratio-(X) hJmaxD Max-Dx Ave-Dx Ratio-Dx Max-Dx/h4 1 270 13.66 13.58 1.01 4800.270 1.21 1.20 1.01 1/3970.3 1 195 13.28 12.90 1.03 4800.195 2.93 2.81 1.04 1/1636.2 1 121 10.51 10.24 1.03 4800.121 4.63 4.47 1.04 1/1036.1 1 47 5.94 5.83 1.02 5800.47 5.94 5.83 1.02 1/ 976. X方向最大值层间位移角: 1/ 976.=== 工况 2 === Y 方向地震力作用下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) Ratio-(Y) hJmaxD Max-Dy Ave-Dy Ratio-Dy Max-Dy/h4 1 270 15.27 15.02 1.02 4800.270 1.85 1.83 1.01 1/2595.3 1 195 15.29 13.07 1.17 4800.195 3.32 2.84 1.17 1/1445.2 1 121 12.18 10.39 1.17 4800.121 5.36 4.58 1.17 1/ 896.1 1 47 6.90 5.87 1.18 5800.47 6.90 5.87 1.18 1/ 840. Y方向最大值层间位移角: 1/ 840.=== 工况 3 === 竖向恒载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 273 -0.263 1 205 -6.642 1 131 -6.581 1 57 -6.62=== 工况 4 === 竖向活载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 272 -0.543 1 205 -2.202 1 128 -3.381 1 54 -3.3217.4.4.4 底层最大组合内力*********************************************************************** Output of Combined Force of COLUMN, WALL and BRACE on 1st Floor ** (All the Forces here are the Design Values) ** WDCNL.OUT * * ---------------------------------------------------------------- ** Symbols: * * Rlive --- Reduction factor of live loads ** N-C,N-WC,N-G --- Element number of COLUMN, SHEAR WALL and BRACE ** Load Case --- Combination number controled objective Combined ** NODE No--- Nodal Number of COLUMN and BRACE ** Shear-X,Shear-Y --- Shear force in X,Y direction(kN) ** Axial --- Axial force(kN) ** Moment-X,Moment-Y --- Moment in X,Y direction(kN-m) ** Vxmax,Vymax --- Combination of maximum shear in X,Y direction(kN) ** Nmin --- Combination of absolute minimum axial force(kN) ** Nmax --- Combination of absolute maximum axial force(kN) ** Mxmax --- Combination of maximum moment in X direction(kN-m) ** Mymax --- Combination of maximum moment in Y direction(kN-m) ** D+L --- Combination of 1.2*(d ead load)+1.4*(live load) ** NE --- Combination mark of seismic force (1-Yes, 0-No) ** J1,J2 --- Nodal number of WALL-COLUMN at the left and ritht end ** Shear,Axial,Moment --- Shear, axial and moment of each WALL_COLUMN** Xod,Yod --- Center coordinates of Combination Force (Mx,My=0) ** Sum of Axial --- sum of vertical forces(kN) ***********************************************************************Total-Columns = 46 Total-Wall-Columns = 0 Total-Brace = 0Rlive = 0.70N-C NODE Critical (LoadCase) No Shear-X Shear-Y Axial Moment-X Moment-Y NE Condition------------------------------------------------------------------------------1( 5) 47 54.4 10.6 -697.9 -18.2 174.1 1 Vxmax 1( 7) 47 2.4 60.7 -699.7 -200.2 -16.7 1 Vymax 1(10) 47 22.3 -38.1 -472.5 155.3 60.7 1 Nmin 1( 1) 47 16.2 14.8 -750.1 -29.4 28.9 0 Nmax 1( 7) 47 2.4 60.7 -699.7 -200.2 -16.7 1 Mxmax 1( 5) 47 54.4 10.6 -697.9 -18.2 174.1 1 Mymax 1( 1) 47 16.2 14.8 -720.1 -29.3 29.0 0 D+L ------------------------------------------------------------------------------2( 4) 59 -51.2 22.0 -1141.6 -44.9 -171.3 1 Vxmax 2( 7) 59 -14.8 66.5 -1204.7 -205.5 -49.6 1 Vymax 2(10) 59 12.8 -28.3 -872.3 131.1 42.7 1 Nmin 2( 1) 59 -1.7 24.9 -1329.8 -48.5 -5.2 0 Nmax 2( 7) 59 -14.8 66.5 -1204.7 -205.5 -49.6 1 Mxmax 2( 4) 59 -51.2 22.0 -1141.6 -44.9 -171.3 1 Mymax 2( 1) 59 -2.3 24.7 -1278.0 -48.0 -6.3 0 D+L ------------------------------------------------------------------------------3( 4) 71 -57.1 7.6 -919.1 -13.9 -182.6 1 Vxmax 3( 7) 71 -21.6 56.1 -1090.8 -180.3 -62.5 1 Vymax 3(10) 71 6.9 -40.5 -602.0 149.2 31.3 1 Nmin 3( 1) 71 -9.6 10.1 -1071.4 -20.1 -20.4 0 Nmax 3( 7) 71 -21.6 56.1 -1090.8 -180.3 -62.5 1 Mxmax 3( 4) 71 -57.1 7.6 -919.1 -13.9 -182.6 1 Mymax 3( 1) 71 -9.6 9.9 -1009.0 -19.6 -20.3 0 D+L ------------------------------------------------------------------------------4( 5) 83 54.0 8.3 -871.6 -17.8 173.2 1 Vxmax 4( 7) 83 -8.6 51.8 -1032.2 -167.2 -37.7 1 Vymax 4(10) 83 17.4 -38.2 -571.2 140.2 51.5 1 Nmin 4( 1) 83 5.9 8.9 -1016.8 -17.5 9.2 0 Nmax4( 7) 83 -8.6 51.8 -1032.2 -167.2 -37.7 1 Mxmax 4( 5) 83 54.0 8.3 -871.6 -17.8 173.2 1 Mymax 4( 1) 83 6.0 8.7 -960.8 -17.3 9.5 0 D+L ------------------------------------------------------------------------------5( 4) 96 -49.7 15.4 -1027.0 -27.6 -168.4 1 Vxmax 5( 7) 96 -14.2 53.8 -1082.9 -166.6 -48.4 1 Vymax 5(10) 96 12.9 -23.4 -795.5 107.7 42.8 1 Nmin 5( 1) 96 -0.9 19.8 -1197.9 -38.3 -3.7 0 Nmax 5( 7) 96 -14.2 53.8 -1082.9 -166.6 -48.4 1 Mxmax 5( 4) 96 -49.7 15.4 -1027.0 -27.6 -168.4 1 Mymax 5( 1) 96 -0.9 19.6 -1143.4 -37.8 -3.7 0 D+L ------------------------------------------------------------------------------6( 4) 108 -63.6 12.6 -683.9 -21.1 -195.1 1 Vxmax 6( 7) 108 -24.4 49.0 -858.3 -153.8 -67.8 1 Vymax 6( 8) 108 -62.0 10.2 -549.2 -16.5 -191.8 1 Nmin 6( 1) 108 -11.2 17.1 -942.9 -32.9 -23.4 0 Nmax 6( 7) 108 -24.4 49.0 -858.3 -153.8 -67.8 1 Mxmax 6( 4) 108 -63.6 12.6 -683.9 -21.1 -195.1 1 Mymax 6( 1) 108 -10.9 16.8 -896.7 -32.4 -22.9 0 D+L ------------------------------------------------------------------------------7( 4) 114 -49.0 7.1 -575.6 -10.0 -167.1 1 Vxmax 7( 7) 114 -14.8 42.4 -483.9 -139.7 -49.6 1 Vymax 7( 9) 114 45.5 9.6 -169.4 -22.2 157.2 1 Nmin 7( 1) 114 -2.3 10.6 -468.0 -20.5 -6.4 0 Nmax 7( 7) 114 -14.8 42.4 -483.9 -139.7 -49.6 1 Mxmax 7( 4) 114 -49.0 7.1 -575.6 -10.0 -167.1 1 Mymax 7( 1) 114 -2.2 10.2 -434.9 -19.6 -6.2 0 D+L ------------------------------------------------------------------------------8( 5) 48 66.0 -2.7 -1177.4 7.3 195.7 1 Vxmax8( 8) 48 -19.8 1.6 -871.6 -6.8 -110.3 1 Nmin 8( 1) 48 30.8 -0.8 -1326.5 0.4 57.0 0 Nmax 8( 6) 48 32.0 -59.3 -1136.4 195.7 71.5 1 Mxmax 8( 5) 48 66.0 -2.7 -1177.4 7.3 195.7 1 Mymax 8( 1) 48 31.7 -0.8 -1299.0 0.5 58.7 0 D+L ------------------------------------------------------------------------------9( 5) 49 67.5 -1.3 -1192.4 4.7 198.2 1 Vxmax 9( 7) 49 24.5 58.4 -1130.6 -195.9 41.3 1 Vymax 9( 8) 49 -18.2 2.6 -886.0 -8.8 -106.5 1 Nmin 9( 1) 49 32.6 0.8 -1341.5 -2.6 60.6 0 Nmax 9( 7) 49 24.5 58.4 -1130.6 -195.9 41.3 1 Mxmax 9( 5) 49 67.5 -1.3 -1192.4 4.7 198.2 1 Mymax 9( 1) 49 33.1 0.8 -1307.2 -2.5 61.5 0 D+L ------------------------------------------------------------------------------10( 5) 50 67.5 -1.7 -1194.0 5.4 197.8 1 Vxmax 10( 7) 50 29.4 58.0 -1138.5 -195.2 58.9 1 Vymax 10( 8) 50 -17.7 2.3 -889.0 -8.2 -105.1 1 Nmin 10( 1) 50 32.9 0.4 -1345.2 -1.9 61.4 0 Nmax 10( 7) 50 29.4 58.0 -1138.5 -195.2 58.9 1 Mxmax 10( 5) 50 67.5 -1.7 -1194.0 5.4 197.8 1 Mymax 10( 1) 50 33.4 0.4 -1311.7 -1.9 62.3 0 D+L ------------------------------------------------------------------------------11( 5) 51 71.4 -0.5 -1261.5 3.1 205.0 1 Vxmax 11( 7) 51 24.8 60.2 -1224.8 -199.4 34.7 1 Vymax 11( 8) 51 -13.5 3.4 -951.3 -10.3 -96.4 1 Nmin 11( 1) 51 37.6 1.6 -1417.3 -4.1 70.5 0 Nmax 11( 7) 51 24.8 60.2 -1224.8 -199.4 34.7 1 Mxmax 11( 5) 51 71.4 -0.5 -1261.5 3.1 205.0 1 Mymax------------------------------------------------------------------------------12( 5) 52 55.8 -13.5 -713.5 27.9 174.7 1 Vxmax 12( 6) 52 27.0 -60.2 -719.1 197.4 69.9 1 Vymax 12(11) 52 2.5 38.5 -486.9 -157.7 -15.3 1 Nmin 12( 1) 52 18.8 -13.8 -761.4 25.4 34.8 0 Nmax 12( 6) 52 27.0 -60.2 -719.1 197.4 69.9 1 Mxmax 12( 5) 52 55.8 -13.5 -713.5 27.9 174.7 1 Mymax 12( 1) 52 18.0 -13.2 -713.8 24.3 33.1 0 D+L ------------------------------------------------------------------------------13( 4) 60 -50.2 0.0 -2050.2 -2.8 -168.8 1 Vxmax 13( 6) 60 7.8 -56.5 -2053.8 185.0 25.3 1 Vymax 13(11) 60 -8.6 53.9 -1691.6 -181.3 -29.6 1 Nmin 13( 1) 60 -1.5 -1.7 -2421.8 2.4 -4.6 0 Nmax 13( 6) 60 7.8 -56.5 -2053.8 185.0 25.3 1 Mxmax 13( 4) 60 -50.2 0.0 -2050.2 -2.8 -168.8 1 Mymax 13( 1) 60 -3.0 -1.7 -2366.7 2.5 -7.5 0 D+L ------------------------------------------------------------------------------14( 4) 61 -51.7 2.2 -2068.1 -7.1 -170.9 1 Vxmax 14( 7) 61 -5.1 55.0 -2060.9 -183.5 -15.5 1 Vymax 14( 9) 61 47.6 -0.7 -1709.4 2.8 160.6 1 Nmin 14( 1) 61 -3.4 1.0 -2436.1 -2.8 -8.2 0 Nmax 14( 7) 61 -5.1 55.0 -2060.9 -183.5 -15.5 1 Mxmax 14( 4) 61 -51.7 2.2 -2068.1 -7.1 -170.9 1 Mymax 14( 1) 61 -4.7 0.9 -2370.2 -2.6 -10.6 0 D+L ------------------------------------------------------------------------------15( 4) 62 -52.2 1.1 -2050.9 -5.0 -171.3 1 Vxmax 15( 6) 62 -6.1 -54.7 -2039.0 181.4 -16.9 1 Vymax 15(10) 62 -5.6 -54.6 -1698.2 181.4 -15.8 1 Nmin15( 7) 62 0.2 54.1 -2051.2 -181.8 3.0 1 Mxmax 15( 4) 62 -52.2 1.1 -2050.9 -5.0 -171.3 1 Mymax 15( 1) 62 -5.6 -0.3 -2354.5 -0.3 -12.2 0 D+L ------------------------------------------------------------------------------16( 4) 63 -74.9 2.9 -1622.8 -8.4 -214.0 1 Vxmax 16( 7) 63 -31.2 56.0 -1735.1 -185.4 -72.5 1 Vymax 16( 8) 63 -71.1 2.7 -1337.9 -7.8 -206.6 1 Nmin 16( 1) 63 -26.8 1.5 -2011.4 -3.8 -52.8 0 Nmax 16( 7) 63 -31.2 56.0 -1735.1 -185.4 -72.5 1 Mxmax 16( 4) 63 -74.9 2.9 -1622.8 -8.4 -214.0 1 Mymax 16( 1) 63 -26.6 1.1 -1941.1 -2.9 -52.2 0 D+L ------------------------------------------------------------------------------17( 4) 64 -63.9 -16.4 -838.9 28.5 -192.3 1 Vxmax 17( 6) 64 3.0 -62.6 -981.3 196.6 24.1 1 Vymax 17( 8) 64 -61.9 -13.4 -684.4 23.0 -188.4 1 Nmin 17( 1) 64 -13.7 -20.7 -1076.9 38.6 -27.5 0 Nmax 17( 6) 64 3.0 -62.6 -981.3 196.6 24.1 1 Mxmax 17( 4) 64 -63.9 -16.4 -838.9 28.5 -192.3 1 Mymax 17( 1) 64 -13.2 -20.0 -1016.8 37.3 -26.4 0 D+L ------------------------------------------------------------------------------18( 5) 69 57.4 -5.0 -1239.8 10.4 178.3 1 Vxmax 18( 6) 69 11.4 -51.3 -1172.7 172.2 32.1 1 Vymax 18(10) 69 11.0 -50.6 -968.2 171.1 31.6 1 Nmin 18( 1) 69 2.6 -4.9 -1430.1 8.5 3.5 0 Nmax 18( 6) 69 11.4 -51.3 -1172.7 172.2 32.1 1 Mxmax 18( 5) 69 57.4 -5.0 -1239.8 10.4 178.3 1 Mymax 18( 1) 69 2.6 -5.0 -1357.8 8.9 3.5 0 D+L ------------------------------------------------------------------------------19( 5) 70 57.7 -10.6 -840.0 21.2 178.5 1 Vxmax 19( 6) 70 18.3 -53.1 -923.6 175.6 53.2 1 Vymax 19(11) 70 -12.9 35.4 -641.8 -143.1 -44.8 1 Nmin 19( 1) 70 3.4 -11.2 -987.5 20.6 5.3 0 Nmax 19( 6) 70 18.3 -53.1 -923.6 175.6 53.2 1 Mxmax 19( 5) 70 57.7 -10.6 -840.0 21.2 178.5 1 Mymax 19( 1) 70 3.3 -10.6 -924.6 19.5 5.0 0 D+L ------------------------------------------------------------------------------20( 5) 72 50.4 -3.8 -891.1 8.0 166.2 1 Vxmax 20( 6) 72 17.6 -60.6 -869.1 187.5 47.7 1 Vymax 20( 8) 72 -35.1 -1.3 -653.5 0.5 -139.8 1 Nmin 20( 1) 72 9.7 -3.3 -982.8 5.6 16.6 0 Nmax 20( 6) 72 17.6 -60.6 -869.1 187.5 47.7 1 Mxmax 20( 5) 72 50.4 -3.8 -891.1 8.0 166.2 1 Mymax 20( 1) 72 9.2 -3.2 -934.2 5.5 15.6 0 D+L ------------------------------------------------------------------------------21( 4) 73 -60.6 10.4 -1569.0 -21.9 -188.6 1 Vxmax 21( 7) 73 -19.8 63.6 -1476.6 -194.6 -51.3 1 Vymax 21(11) 73 -17.8 62.0 -1214.4 -191.4 -47.2 1 Nmin 21( 1) 73 -13.8 11.3 -1849.5 -22.3 -28.2 0 Nmax 21( 7) 73 -19.8 63.6 -1476.6 -194.6 -51.3 1 Mxmax 21( 4) 73 -60.6 10.4 -1569.0 -21.9 -188.6 1 Mymax 21( 1) 73 -13.1 11.2 -1781.9 -22.1 -26.8 0 D+L ------------------------------------------------------------------------------22( 4) 74 -52.3 0.4 -1796.5 -2.8 -172.2 1 Vxmax 22( 6) 74 -0.9 -50.8 -1796.2 168.8 1.1 1 Vymax 22(10) 74 -0.3 -50.7 -1496.7 168.7 2.5 1 Nmin 22( 1) 74 -4.1 -0.6 -2118.7 0.4 -9.6 0 Nmax 22( 6) 74 -0.9 -50.8 -1796.2 168.8 1.1 1 Mxmax。

PKPM操作步骤建筑结构设计

一，打开PKPM首页，改变目录一行改变你结果的存储路径。

二，PMCAD，建筑模型与荷载输入。

（1）输入图形文件名后，点击确认。

（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。

（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。

按ESC键后输入轴线。

命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。

方便快捷，当然也可以用其他三种方式。

柱布置用到大家的结构力学知识和钢混知识。

柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。

主梁布置，与柱布置方法一样，要注意的一点是，次梁也需在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。

主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。

（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。

（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm）及活荷载（规范规定为2）。

注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。

设计参数，按照截图所示修改信息。

地震烈度为6度，基本风压为0.45。

（7）楼层组装根据需要增加楼层层数，如截图所示。

复制层数为四层，标准层1荷载标注层1：4.2，2.0。

在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。

此建筑物的层数为5层。

PKPM出全套结构施工图截图过程(自己整理)

第17章电算复核17.1 PMCAD参数输入17.2 荷载输入17.2.1 楼面恒载第一标准层第二标准层第三标准层17.2.2 楼面活载第一标准层第二标准层第三标准层17.3 整楼模型17.4 SATWE计算17.4.1 分析与设计参数补充定义（必须执行）17.4.2 生成SATWE数据文件及数据检查（必须执行）17.4.3 SATWE计算控制参数17.4.4 SATWE结果的文本输出17.4.4.1 结构设计信息///////////////////////////////////////////////////////////////////////////| 公司名称: | | | | 建筑结构的总信息| | SATWE 中文版| | 文件名: WMASS.OUT | | ||工程名称: 设计人: | |工程代号: 校核人: 日期:2005/ 6/ 9 |///////////////////////////////////////////////////////////////////////////总信息..............................................结构材料信息: 钢砼结构混凝土容重(kN/m3): Gc = 26.00钢材容重(kN/m3): Gs = 78.00水平力的夹角(Rad): ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工加荷计算方式风荷载计算信息: 不计算风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号：MCHANGE= 0墙元细分最大控制长度(m) DMAX= 2.00墙元侧向节点信息: 内部节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法风荷载信息..........................................修正后的基本风压(kN/m2): WO = 0.30地面粗糙程度: B 类结构基本周期（秒）: T1 = 0.00体形变化分段数: MPART= 1各段最高层号: NSTi = 4各段体形系数: USi = 1.30地震信息............................................振型组合方法(CQC耦联;SRSS非耦联) CQC计算振型数: NMODE= 12地震烈度: NAF = 7.00场地类别: KD = 2设计地震分组: 三组特征周期TG = 0.45多遇地震影响系数最大值Rmax1 = 0.08罕遇地震影响系数最大值Rmax2 = 0.50框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 3活荷质量折减系数: RMC = 0.50周期折减系数: TC = 1.00结构的阻尼比(%): DAMP = 5.00是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否斜交抗侧力构件方向的附加地震数= 0活荷载信息..........................................考虑活荷不利布置的层数从第1 到4层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算------------柱，墙，基础活荷载折减系数-------------计算截面以上的层数---------------折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55调整信息........................................中梁刚度增大系数：BK = 1.00梁端弯矩调幅系数：BT = 0.85梁设计弯矩增大系数：BM = 1.00连梁刚度折减系数：BLZ = 0.70梁扭矩折减系数：TB = 0.40全楼地震力放大系数：RSF = 1.00 0.2Qo 调整起始层号：KQ1 = 0 0.2Qo 调整终止层号：KQ2 = 0顶塔楼内力放大起算层号：NTL = 0顶塔楼内力放大：RTL = 1.00九度结构及一级框架梁柱超配筋系数CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1是否调整与框支柱相连的梁内力IREGU_KZZB = 0剪力墙加强区起算层号LEV_JLQJQ = 1强制指定的薄弱层个数NWEAK = 0配筋信息........................................梁主筋强度(N/mm2): IB = 360柱主筋强度(N/mm2): IC = 360墙主筋强度(N/mm2): IW = 210梁箍筋强度(N/mm2): JB = 300柱箍筋强度(N/mm2): JC = 300墙分布筋强度(N/mm2): JWH = 210梁箍筋最大间距(mm): SB = 100.00柱箍筋最大间距(mm): SC = 100.00墙水平分布筋最大间距(mm): SWH = 200.00墙竖向筋分布最小配筋率(%): RWV = 0.30设计信息........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移梁柱重叠部分简化: 不作为刚域是否考虑P-Delt 效应：否柱配筋计算原则: 按单偏压计算钢构件截面净毛面积比: RN = 0.85梁保护层厚度(mm): BCB = 30.00柱保护层厚度(mm): ACA = 30.00是否按砼规范(7.3.11-3)计算砼柱计算长度系数: 否荷载组合信息........................................恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50特殊荷载分项系数: CSPY = 0.00活荷载的组合系数: CD_L = 0.70风荷载的组合系数: CD_W = 0.60活荷载的重力荷载代表值系数: CEA_L = 0.50剪力墙底部加强区信息.................................剪力墙底部加强区层数IWF= 2剪力墙底部加强区高度(m) Z_STRENGTHEN= 10.60********************************************************** 各层的质量、质心坐标信息**********************************************************层号塔号质心X 质心Y 质心Z 恒载质量活载质量(m) (m) (t) (t)4 1 15.248 32.350 20.200 38.8 0.83 1 23.221 16.598 15.400 1400.2 178.42 1 22.481 16.453 10.600 1406.0 244.01 1 22.505 16.452 5.800 1435.9 244.0活载产生的总质量(t): 667.200恒载产生的总质量(t): 4280.840结构的总质量(t): 4948.040恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果(1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高**********************************************************层号塔号梁数柱数墙数层高累计高度(混凝土) (混凝土) (混凝土) (m) (m)1 1 127(30) 46(30) 0(30) 5.800 5.8002 1 127(30) 46(30) 0(30) 4.800 10.6003 1 128(30) 46(30) 0(30) 4.800 15.4004 1 4(30) 4(30) 0(30) 4.800 20.200********************************************************** 风荷载信息**********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y4 1 18.75 18.8 90.0 9.38 9.4 45.03 1 85.98 104.7 592.7 94.57 103.9 544.02 1 76.29 181.0 1461.6 83.92 187.9 1445.81 1 90.48 271.5 3036.3 99.53 287.4 3112.7===========================================================================计算信息=========================================================================== Project File Name : 食堂计算日期: 2005. 6. 9开始时间: 19:12:12可用内存: 976.00MB第一步: 计算每层刚度中心、自由度等信息开始时间: 19:12:12第二步: 组装刚度矩阵并分解开始时间: 19:12:13FALE 自由度优化排序Beginning Time : 19:12:13.15End Time : 19:12:13.24Total Time (s) : 0.09FALE总刚阵组装Beginning Time : 19:12:13.26End Time : 19:12:13.34Total Time (s) : 0.09VSS 总刚阵LDLT分解Beginning Time : 19:12:13.35End Time : 19:12:13.35Total Time (s) : 0.00VSS 模态分析Beginning Time : 19:12:13.35End Time : 19:12:13.37Total Time (s) : 0.02形成地震荷载向量形成垂直荷载向量VSS LDLT回代求解Beginning Time : 19:12:13.57End Time : 19:12:13.57Total Time (s) : 0.00第五步: 计算杆件内力开始时间: 19:12:13活载随机加载计算计算杆件内力结束日期: 2005. 6. 9时间: 19:12:14总用时: 0: 0: 2===========================================================================各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX，RJY，RJZ: 结构总体坐标系中塔的侧移刚度和扭转刚度=========================================================================== Floor No. 1 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 22.5049(m) Ymass= 16.4517(m) Gmass= 1923.8958(t)Eex = 0.0751 Eey = 0.0050Ratx = 1.0000 Raty = 1.0000Ratx1= 1.3870 Raty1= 1.4117 薄弱层地震剪力放大系数= 1.00 RJX = 2.9212E+05(kN/m) RJY = 2.8040E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 2 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 22.4808(m) Ymass= 16.4534(m) Gmass= 1893.9961(t)Eex = 0.0764 Eey = 0.0051Ratx = 1.0300 Raty = 1.0119Ratx1= 1.4652 Raty1= 1.4405 薄弱层地震剪力放大系数= 1.00 RJX = 3.0089E+05(kN/m) RJY = 2.8375E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 3 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 23.2207(m) Ymass= 16.5982(m) Gmass= 1756.9637(t)Eex = 0.0399 Eey = 0.0122Ratx = 0.9750 Raty = 0.9917Ratx1= 14.6056 Raty1= 17.9735 薄弱层地震剪力放大系数= 1.00 RJX = 2.9337E+05(kN/m) RJY = 2.8141E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 4 Tower No. 1Xstif= 15.2480(m) Ystif= 32.3500(m) Alf = 45.0000(Degree) Xmass= 15.2480(m) Ymass= 32.3500(m) Gmass= 40.3840(t)Eex = 0.0000 Eey = 0.0000Ratx = 0.0856 Raty = 0.0695Ratx1= 1.2500 Raty1= 1.2500 薄弱层地震剪力放大系数= 1.00 RJX = 2.5108E+04(kN/m) RJY = 1.9571E+04(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------============================================================================抗倾覆验算结果============================================================================抗倾覆弯矩Mr 倾覆弯矩Mov 比值Mr/Mov 零应力区(%)X风荷载1088568.8 3656.2 297.73 0.00Y风荷载989608.0 3870.3 255.69 0.00X 地震1088568.8 22944.3 47.44 0.00Y 地震989608.0 21749.2 45.50 0.00============================================================================结构整体稳定验算结果============================================================================层号X向刚度Y向刚度层高上部重量X刚重比Y刚重比1 0.292E+06 0.280E+06 5.80 49480. 34.24 32.872 0.301E+06 0.284E+06 4.80 32681. 44.19 41.673 0.293E+06 0.281E+06 4.80 16181. 87.02 83.474 0.251E+05 0.196E+05 4.80 396. 304.46 237.32该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应*********************************************************************** 楼层抗剪承载力、及承载力比值* **********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比----------------------------------------------------------------------层号塔号X向承载力Y向承载力Ratio_Bu:X,Y----------------------------------------------------------------------4 1 0.2330E+03 0.2330E+03 1.00 1.003 1 0.4303E+04 0.4074E+04 18.46 17.482 1 0.5564E+04 0.5425E+04 1.29 1.331 1 0.5595E+04 0.5369E+04 1.01 0.9917.4.4.2 周期、振型、地震力======================================================================周期、地震力与振型输出文件(VSS求解器)======================================================================考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数(X+Y) 扭转系数1 1.0829 93.13 0.94 ( 0.00+0.94 ) 0.062 1.0573 3.53 1.00 ( 1.00+0.00 ) 0.003 0.9585 97.02 0.08 ( 0.01+0.06 ) 0.924 0.3386 91.19 0.92 ( 0.00+0.92 ) 0.085 0.3305 1.40 1.00 ( 1.00+0.00 ) 0.006 0.2985 85.66 0.12 ( 0.03+0.10 ) 0.887 0.2220 92.17 0.98 ( 0.00+0.98 ) 0.028 0.1993 2.35 0.94 ( 0.94+0.01 ) 0.069 0.1902 88.84 0.01 ( 0.00+0.01 ) 0.9910 0.1823 116.85 0.92 ( 0.18+0.73 ) 0.0811 0.1794 26.68 0.99 ( 0.80+0.19 ) 0.0112 0.1633 113.15 0.11 ( 0.04+0.07 ) 0.89地震作用最大的方向= -89.426 (度)============================================================仅考虑X 向地震作用时的地震力Floor : 层号Tower : 塔号F-x-x : X 方向的耦联地震力在X 方向的分量F-x-y : X 方向的耦联地震力在Y 方向的分量F-x-t : X 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.16 -1.10 0.273 1 2.05 -35.67 167.112 1 1.73 -29.97 142.271 1 0.96 -17.10 82.13振型 2 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 18.73 0.95 0.703 1 715.15 44.73 433.612 1 594.03 36.51 324.661 1 341.61 21.00 143.85振型 3 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.78 0.14 -0.953 1 1.11 -9.08 -586.552 1 0.82 -6.41 -497.581 1 0.59 -3.63 -285.55振型 4 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.11 0.68 -0.173 1 -0.34 8.93 -53.132 1 0.13 -5.54 29.641 1 0.32 -11.83 66.64振型 5 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -17.46 -0.29 -0.553 1 -351.53 -8.77 -233.112 1 208.51 5.05 -64.251 1 455.79 11.24 -19.82振型 6 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.10 0.02 -0.133 1 -0.09 -0.74 -39.212 1 -0.02 0.42 23.591 1 0.02 0.89 51.75振型7 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.03 -0.70 0.013 1 -0.03 0.67 -5.362 1 -0.03 0.92 -6.071 1 0.04 -1.40 10.10振型8 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 18.32 -0.35 3.593 1 -6.91 4.44 269.092 1 -40.86 -8.27 297.181 1 43.70 5.68 -445.80振型9 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.00 0.00 -0.512 1 0.00 -0.04 0.851 1 0.00 0.03 -1.01振型10 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.92 3.64 -5.643 1 14.16 -30.80 206.872 1 -30.33 59.14 -360.771 1 24.39 -45.42 281.31振型11 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -9.79 -2.84 2.663 1 57.29 27.29 -216.872 1 -103.40 -54.11 -118.581 1 78.94 42.33 238.26振型12 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.33 -0.04 0.493 1 0.84 -0.96 -73.972 1 -0.91 2.37 154.52各振型作用下X 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 4.582 1669.523 3.314 0.225 295.316 0.017 0.028 14.249 0.0010 7.3011 23.0412 0.11各层X 方向的作用力(CQC)Floor : 层号Tower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 静力法X 向的地震力------------------------------------------------------------------------------------------Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx(kN) (kN) (kN-m) (kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 30.10 30.10( 7.60%) ( 7.60%) 144.48 161.773 1 799.88 824.12( 5.09%) ( 5.09%) 4073.94 789.142 1 650.24 1344.71( 4.11%) ( 4.11%) 10349.05 567.751 1 590.13 1703.78( 3.44%) ( 3.44%) 19758.53 316.29抗震规范(5.2.5)条要求的X向楼层最小剪重比= 1.60%X 方向的有效质量系数: 99.50%============================================================仅考虑Y 向地震时的地震力Floor : 层号Tower : 塔号F-y-x : Y 方向的耦联地震力在X 方向的分量F-y-y : Y 方向的耦联地震力在Y 方向的分量F-y-t : Y 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 2.89 20.07 -4.953 1 -37.52 653.21 -3059.882 1 -31.64 548.73 -2605.031 1 -17.56 313.05 -1503.88振型 2 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.16 0.06 0.043 1 44.20 2.76 26.802 1 36.71 2.26 20.061 1 21.11 1.30 8.89振型 3 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -4.49 -0.80 5.443 1 -6.38 52.06 3362.212 1 -4.71 36.73 2852.241 1 -3.39 20.79 1636.84振型 4 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -3.79 -23.43 5.753 1 11.80 -309.35 1840.032 1 -4.54 191.76 -1026.551 1 -11.23 409.68 -2308.03振型 5 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -0.43 -0.01 -0.013 1 -8.60 -0.21 -5.702 1 5.10 0.12 -1.571 1 11.15 0.28 -0.48振型 6 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 4.98 0.82 -6.023 1 -4.19 -35.29 -1867.422 1 -0.97 19.85 1123.431 1 0.77 42.45 2464.26振型7 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -0.79 19.64 -0.303 1 0.77 -18.63 149.632 1 0.72 -25.66 169.391 1 -1.22 39.05 -281.77振型8 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.93 -0.04 0.383 1 -0.73 0.47 28.372 1 -4.31 -0.87 31.331 1 4.61 0.60 -47.00振型9 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 0.02 -0.07 -8.923 1 0.00 0.37 5.022 1 -0.04 -0.62 15.091 1 0.03 0.45 -17.82振型10 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.69 -6.70 10.403 1 -26.09 56.75 -381.182 1 55.89 -108.97 664.741 1 -44.93 83.70 -518.32振型11 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -5.39 -1.56 1.463 1 31.51 15.01 -119.292 1 -56.87 -29.77 -65.231 1 43.42 23.28 131.06振型12 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.77 0.22 -2.653 1 -4.50 5.17 397.452 1 4.87 -12.74 -830.241 1 -2.73 10.57 656.49各振型作用下Y 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 1535.062 6.383 108.794 268.655 0.186 27.847 14.418 0.169 0.1310 24.7711 6.9712 3.23各层Y 方向的作用力(CQC)Floor : 层号Tower : 塔号Fy : Y 向地震作用下结构的地震反应力Vy : Y 向地震作用下结构的楼层剪力My : Y 向地震作用下结构的弯矩Static Fy: 静力法Y 向的地震力------------------------------------------------------------------------------------------Floor Tower Fy Vy (分塔剪重比) (整层剪重比) My Static Fy(kN) (kN) (kN-m) (kN) (注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 35.73 35.73( 9.03%) ( 9.03%) 171.52 161.493 1 753.55 780.11( 4.82%) ( 4.82%) 3875.46 770.852 1 619.17 1275.54( 3.90%) ( 3.90%) 9821.92 554.591 1 556.86 1615.04( 3.26%) ( 3.26%) 18740.30 308.96抗震规范(5.2.5)条要求的Y向楼层最小剪重比= 1.60%Y 方向的有效质量系数: 99.50%==========各楼层地震剪力系数调整情况[抗震规范(5.2.5)验算]==========层号X向调整系数Y向调整系数1 1.000 1.0002 1.000 1.0003 1.000 1.0004 1.000 1.00017.4.4.3 结构位移///////////////////////////////////////////////////////////////////////////|公司名称: | | | | SATWE 位移输出文件| | 文件名称: WDISP.OUT | | | | 工程名称: 设计人: | | 工程代号: 校核人: 日期:2005/ 6/ 9 |///////////////////////////////////////////////////////////////////////////所有位移的单位为毫米Floor : 层号Tower : 塔号Jmax : 最大位移对应的节点号JmaxD : 最大层间位移对应的节点号Max-(Z) : 节点的最大竖向位移h : 层高Max-(X)，Max-(Y) : X,Y方向的节点最大位移Ave-(X)，Ave-(Y) : X,Y方向的层平均位移Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X),Ratio-(Y): 最大位移与层平均位移的比值Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值Max-Dx/h，Max-Dy/h : X,Y方向的最大层间位移角X-Disp，Y-Disp，Z-Disp:节点X,Y,Z方向的位移=== 工况 1 === X 方向地震力作用下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) Ratio-(X) hJmaxD Max-Dx Ave-Dx Ratio-Dx Max-Dx/h4 1 270 13.66 13.58 1.01 4800.270 1.21 1.20 1.01 1/3970.3 1 195 13.28 12.90 1.03 4800.195 2.93 2.81 1.04 1/1636.2 1 121 10.51 10.24 1.03 4800.121 4.63 4.47 1.04 1/1036.1 1 47 5.94 5.83 1.02 5800.47 5.94 5.83 1.02 1/ 976. X方向最大值层间位移角: 1/ 976.=== 工况 2 === Y 方向地震力作用下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) Ratio-(Y) hJmaxD Max-Dy Ave-Dy Ratio-Dy Max-Dy/h4 1 270 15.27 15.02 1.02 4800.270 1.85 1.83 1.01 1/2595.3 1 195 15.29 13.07 1.17 4800.195 3.32 2.84 1.17 1/1445.2 1 121 12.18 10.39 1.17 4800.121 5.36 4.58 1.17 1/ 896.1 1 47 6.90 5.87 1.18 5800.47 6.90 5.87 1.18 1/ 840.Y方向最大值层间位移角: 1/ 840.=== 工况 3 === 竖向恒载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 273 -0.263 1 205 -6.642 1 131 -6.581 1 57 -6.62=== 工况 4 === 竖向活载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 272 -0.543 1 205 -2.202 1 128 -3.381 1 54 -3.3217.4.4.4 底层最大组合内力********************************************************************** * Output of Combined Force of COLUMN, WALL and BRACE on 1st Floor ** (All the Forces here are the Design Values) ** WDCNL.OUT * * ---------------------------------------------------------------- ** Symbols: * * Rlive --- Reduction factor of live loads ** N-C,N-WC,N-G --- Element number of COLUMN, SHEAR WALL and BRACE ** Load Case --- Combination number controled objective Combined ** NODE No--- Nodal Number of COLUMN and BRACE ** Shear-X,Shear-Y --- Shear force in X,Y direction(kN) ** Axial --- Axial force(kN) ** Moment-X,Moment-Y --- Moment in X,Y direction(kN-m) ** Vxmax,Vymax --- Combination of maximum shear in X,Y direction(kN) ** Nmin --- Combination of absolute minimum axial force(kN) ** Nmax --- Combination of absolute maximum axial force(kN) ** Mxmax --- Combination of maximum moment in X direction(kN-m) ** Mymax --- Combination of maximum moment in Y direction(kN-m) ** D+L --- Combination of 1.2*(dead load)+1.4*(live load) ** NE --- Combination mark of seismic force (1-Yes, 0-No) ** J1,J2 --- Nodal number of WALL-COLUMN at the left and ritht end ** Shear,Axial,Moment --- Shear, axial and moment of each WALL_COLUMN** Xod,Yod --- Center coordinates of Combination Force (Mx,My=0) ** Sum of Axial --- sum of vertical forces(kN) ***********************************************************************Total-Columns = 46 Total-Wall-Columns = 0 Total-Brace = 0Rlive = 0.70N-C NODE Critical (LoadCase) No Shear-X Shear-Y Axial Moment-X Moment-Y NE Condition------------------------------------------------------------------------------1( 5) 47 54.4 10.6 -697.9 -18.2 174.1 1 Vxmax1( 7) 47 2.4 60.7 -699.7 -200.2 -16.7 1 Vymax1(10) 47 22.3 -38.1 -472.5 155.3 60.7 1 Nmin1( 1) 47 16.2 14.8 -750.1 -29.4 28.9 0 Nmax1( 7) 47 2.4 60.7 -699.7 -200.2 -16.7 1 Mxmax1( 5) 47 54.4 10.6 -697.9 -18.2 174.1 1 Mymax 1( 1) 47 16.2 14.8 -720.1 -29.3 29.0 0 D+L ------------------------------------------------------------------------------2( 4) 59 -51.2 22.0 -1141.6 -44.9 -171.3 1 Vxmax 2( 7) 59 -14.8 66.5 -1204.7 -205.5 -49.6 1 Vymax 2(10) 59 12.8 -28.3 -872.3 131.1 42.7 1 Nmin 2( 1) 59 -1.7 24.9 -1329.8 -48.5 -5.2 0 Nmax 2( 7) 59 -14.8 66.5 -1204.7 -205.5 -49.6 1 Mxmax 2( 4) 59 -51.2 22.0 -1141.6 -44.9 -171.3 1 Mymax 2( 1) 59 -2.3 24.7 -1278.0 -48.0 -6.3 0 D+L ------------------------------------------------------------------------------3( 4) 71 -57.1 7.6 -919.1 -13.9 -182.6 1 Vxmax 3( 7) 71 -21.6 56.1 -1090.8 -180.3 -62.5 1 Vymax 3(10) 71 6.9 -40.5 -602.0 149.2 31.3 1 Nmin 3( 1) 71 -9.6 10.1 -1071.4 -20.1 -20.4 0 Nmax 3( 7) 71 -21.6 56.1 -1090.8 -180.3 -62.5 1 Mxmax 3( 4) 71 -57.1 7.6 -919.1 -13.9 -182.6 1 Mymax 3( 1) 71 -9.6 9.9 -1009.0 -19.6 -20.3 0 D+L ------------------------------------------------------------------------------4( 5) 83 54.0 8.3 -871.6 -17.8 173.2 1 Vxmax 4( 7) 83 -8.6 51.8 -1032.2 -167.2 -37.7 1 Vymax 4(10) 83 17.4 -38.2 -571.2 140.2 51.5 1 Nmin 4( 1) 83 5.9 8.9 -1016.8 -17.5 9.2 0 Nmax 4( 7) 83 -8.6 51.8 -1032.2 -167.2 -37.7 1 Mxmax 4( 5) 83 54.0 8.3 -871.6 -17.8 173.2 1 Mymax 4( 1) 83 6.0 8.7 -960.8 -17.3 9.5 0 D+L ------------------------------------------------------------------------------5( 4) 96 -49.7 15.4 -1027.0 -27.6 -168.4 1 Vxmax 5( 7) 96 -14.2 53.8 -1082.9 -166.6 -48.4 1 Vymax5(10) 96 12.9 -23.4 -795.5 107.7 42.8 1 Nmin 5( 1) 96 -0.9 19.8 -1197.9 -38.3 -3.7 0 Nmax 5( 7) 96 -14.2 53.8 -1082.9 -166.6 -48.4 1 Mxmax 5( 4) 96 -49.7 15.4 -1027.0 -27.6 -168.4 1 Mymax 5( 1) 96 -0.9 19.6 -1143.4 -37.8 -3.7 0 D+L ------------------------------------------------------------------------------6( 4) 108 -63.6 12.6 -683.9 -21.1 -195.1 1 Vxmax 6( 7) 108 -24.4 49.0 -858.3 -153.8 -67.8 1 Vymax 6( 8) 108 -62.0 10.2 -549.2 -16.5 -191.8 1 Nmin 6( 1) 108 -11.2 17.1 -942.9 -32.9 -23.4 0 Nmax 6( 7) 108 -24.4 49.0 -858.3 -153.8 -67.8 1 Mxmax 6( 4) 108 -63.6 12.6 -683.9 -21.1 -195.1 1 Mymax 6( 1) 108 -10.9 16.8 -896.7 -32.4 -22.9 0 D+L ------------------------------------------------------------------------------7( 4) 114 -49.0 7.1 -575.6 -10.0 -167.1 1 Vxmax 7( 7) 114 -14.8 42.4 -483.9 -139.7 -49.6 1 Vymax 7( 9) 114 45.5 9.6 -169.4 -22.2 157.2 1 Nmin 7( 1) 114 -2.3 10.6 -468.0 -20.5 -6.4 0 Nmax 7( 7) 114 -14.8 42.4 -483.9 -139.7 -49.6 1 Mxmax 7( 4) 114 -49.0 7.1 -575.6 -10.0 -167.1 1 Mymax 7( 1) 114 -2.2 10.2 -434.9 -19.6 -6.2 0 D+L ------------------------------------------------------------------------------8( 5) 48 66.0 -2.7 -1177.4 7.3 195.7 1 Vxmax 8( 6) 48 32.0 -59.3 -1136.4 195.7 71.5 1 Vymax 8( 8) 48 -19.8 1.6 -871.6 -6.8 -110.3 1 Nmin 8( 1) 48 30.8 -0.8 -1326.5 0.4 57.0 0 Nmax 8( 6) 48 32.0 -59.3 -1136.4 195.7 71.5 1 Mxmax 8( 5) 48 66.0 -2.7 -1177.4 7.3 195.7 1 Mymax 8( 1) 48 31.7 -0.8 -1299.0 0.5 58.7 0 D+L------------------------------------------------------------------------------9( 5) 49 67.5 -1.3 -1192.4 4.7 198.2 1 Vxmax 9( 7) 49 24.5 58.4 -1130.6 -195.9 41.3 1 Vymax 9( 8) 49 -18.2 2.6 -886.0 -8.8 -106.5 1 Nmin 9( 1) 49 32.6 0.8 -1341.5 -2.6 60.6 0 Nmax 9( 7) 49 24.5 58.4 -1130.6 -195.9 41.3 1 Mxmax 9( 5) 49 67.5 -1.3 -1192.4 4.7 198.2 1 Mymax 9( 1) 49 33.1 0.8 -1307.2 -2.5 61.5 0 D+L ------------------------------------------------------------------------------10( 5) 50 67.5 -1.7 -1194.0 5.4 197.8 1 Vxmax 10( 7) 50 29.4 58.0 -1138.5 -195.2 58.9 1 Vymax 10( 8) 50 -17.7 2.3 -889.0 -8.2 -105.1 1 Nmin 10( 1) 50 32.9 0.4 -1345.2 -1.9 61.4 0 Nmax 10( 7) 50 29.4 58.0 -1138.5 -195.2 58.9 1 Mxmax 10( 5) 50 67.5 -1.7 -1194.0 5.4 197.8 1 Mymax 10( 1) 50 33.4 0.4 -1311.7 -1.9 62.3 0 D+L ------------------------------------------------------------------------------11( 5) 51 71.4 -0.5 -1261.5 3.1 205.0 1 Vxmax 11( 7) 51 24.8 60.2 -1224.8 -199.4 34.7 1 Vymax 11( 8) 51 -13.5 3.4 -951.3 -10.3 -96.4 1 Nmin 11( 1) 51 37.6 1.6 -1417.3 -4.1 70.5 0 Nmax 11( 7) 51 24.8 60.2 -1224.8 -199.4 34.7 1 Mxmax 11( 5) 51 71.4 -0.5 -1261.5 3.1 205.0 1 Mymax 11( 1) 51 37.0 1.1 -1362.7 -3.2 69.4 0 D+L ------------------------------------------------------------------------------12( 5) 52 55.8 -13.5 -713.5 27.9 174.7 1 Vxmax 12( 6) 52 27.0 -60.2 -719.1 197.4 69.9 1 Vymax 12(11) 52 2.5 38.5 -486.9 -157.7 -15.3 1 Nmin 12( 1) 52 18.8 -13.8 -761.4 25.4 34.8 0 Nmax12( 6) 52 27.0 -60.2 -719.1 197.4 69.9 1 Mxmax 12( 5) 52 55.8 -13.5 -713.5 27.9 174.7 1 Mymax 12( 1) 52 18.0 -13.2 -713.8 24.3 33.1 0 D+L ------------------------------------------------------------------------------13( 4) 60 -50.2 0.0 -2050.2 -2.8 -168.8 1 Vxmax 13( 6) 60 7.8 -56.5 -2053.8 185.0 25.3 1 Vymax 13(11) 60 -8.6 53.9 -1691.6 -181.3 -29.6 1 Nmin 13( 1) 60 -1.5 -1.7 -2421.8 2.4 -4.6 0 Nmax 13( 6) 60 7.8 -56.5 -2053.8 185.0 25.3 1 Mxmax 13( 4) 60 -50.2 0.0 -2050.2 -2.8 -168.8 1 Mymax 13( 1) 60 -3.0 -1.7 -2366.7 2.5 -7.5 0 D+L ------------------------------------------------------------------------------14( 4) 61 -51.7 2.2 -2068.1 -7.1 -170.9 1 Vxmax 14( 7) 61 -5.1 55.0 -2060.9 -183.5 -15.5 1 Vymax 14( 9) 61 47.6 -0.7 -1709.4 2.8 160.6 1 Nmin 14( 1) 61 -3.4 1.0 -2436.1 -2.8 -8.2 0 Nmax 14( 7) 61 -5.1 55.0 -2060.9 -183.5 -15.5 1 Mxmax 14( 4) 61 -51.7 2.2 -2068.1 -7.1 -170.9 1 Mymax 14( 1) 61 -4.7 0.9 -2370.2 -2.6 -10.6 0 D+L ------------------------------------------------------------------------------15( 4) 62 -52.2 1.1 -2050.9 -5.0 -171.3 1 Vxmax 15( 6) 62 -6.1 -54.7 -2039.0 181.4 -16.9 1 Vymax 15(10) 62 -5.6 -54.6 -1698.2 181.4 -15.8 1 Nmin 15( 1) 62 -4.3 -0.3 -2418.7 -0.3 -9.9 0 Nmax 15( 7) 62 0.2 54.1 -2051.2 -181.8 3.0 1 Mxmax 15( 4) 62 -52.2 1.1 -2050.9 -5.0 -171.3 1 Mymax 15( 1) 62 -5.6 -0.3 -2354.5 -0.3 -12.2 0 D+L------------------------------------------------------------------------------16( 4) 63 -74.9 2.9 -1622.8 -8.4 -214.0 1 Vxmax16( 7) 63 -31.2 56.0 -1735.1 -185.4 -72.5 1 Vymax 16( 8) 63 -71.1 2.7 -1337.9 -7.8 -206.6 1 Nmin 16( 1) 63 -26.8 1.5 -2011.4 -3.8 -52.8 0 Nmax 16( 7) 63 -31.2 56.0 -1735.1 -185.4 -72.5 1 Mxmax 16( 4) 63 -74.9 2.9 -1622.8 -8.4 -214.0 1 Mymax 16( 1) 63 -26.6 1.1 -1941.1 -2.9 -52.2 0 D+L ------------------------------------------------------------------------------17( 4) 64 -63.9 -16.4 -838.9 28.5 -192.3 1 Vxmax 17( 6) 64 3.0 -62.6 -981.3 196.6 24.1 1 Vymax 17( 8) 64 -61.9 -13.4 -684.4 23.0 -188.4 1 Nmin 17( 1) 64 -13.7 -20.7 -1076.9 38.6 -27.5 0 Nmax 17( 6) 64 3.0 -62.6 -981.3 196.6 24.1 1 Mxmax 17( 4) 64 -63.9 -16.4 -838.9 28.5 -192.3 1 Mymax 17( 1) 64 -13.2 -20.0 -1016.8 37.3 -26.4 0 D+L ------------------------------------------------------------------------------18( 5) 69 57.4 -5.0 -1239.8 10.4 178.3 1 Vxmax 18( 6) 69 11.4 -51.3 -1172.7 172.2 32.1 1 Vymax 18(10) 69 11.0 -50.6 -968.2 171.1 31.6 1 Nmin 18( 1) 69 2.6 -4.9 -1430.1 8.5 3.5 0 Nmax 18( 6) 69 11.4 -51.3 -1172.7 172.2 32.1 1 Mxmax 18( 5) 69 57.4 -5.0 -1239.8 10.4 178.3 1 Mymax 18( 1) 69 2.6 -5.0 -1357.8 8.9 3.5 0 D+L ------------------------------------------------------------------------------19( 5) 70 57.7 -10.6 -840.0 21.2 178.5 1 Vxmax 19( 6) 70 18.3 -53.1 -923.6 175.6 53.2 1 Vymax 19(11) 70 -12.9 35.4 -641.8 -143.1 -44.8 1 Nmin 19( 1) 70 3.4 -11.2 -987.5 20.6 5.3 0 Nmax 19( 6) 70 18.3 -53.1 -923.6 175.6 53.2 1 Mxmax 19( 5) 70 57.7 -10.6 -840.0 21.2 178.5 1 Mymax。

结构设计软件PKPM教程应用第3章ppt

2) 其它结构标准层平面的输入次梁楼板信息输入。
本章作业
1. 第一次完成主菜单1的输入，想进入主菜单2 布置次梁和悬臂雨篷板应在屏幕出现的四个选择菜单的第几个菜单？某层平面的某处节点网格线尺寸为 2500×4500，如要在该板的中心位置开一个 800×800的孔，应该选择楼板开洞菜单下的哪个命令？要输入哪些数据？
6) 拷贝前层
功能：可将上一标准层已输入的次
梁、预制板、洞口、悬挑板、砖混圈梁、各房间板厚等布置直接拷贝到本层，再对其局部修改，从而使其余各层的次梁、预制板、洞口输入过程的大大简化。
5. 输入工程实例的次梁和其它楼层信息
1) 由楼梯休息平台板传到梁段上的线荷载：
0.1×25+0.03×20+0.02×17×1.5/2+2.5 ×1.5/（1.65-0.45）×3.26=8.37KN/m
2) 设悬挑板
功能：在平面外围的梁或墙上设置现浇悬臂板。悬挑板的输入按照屏幕下边的提示有三个步骤。当悬臂板的位置在平面外围的同一边，且悬挑长度相同时可归为一类悬挑板。
3Байду номын сангаас 设层间梁
功能：在某标高不在楼层上，而在两层之间设连接柱或墙的梁段。例如某些楼梯间处的梁或某些特殊用途的层间梁。
4) 楼板错层
② 次梁复制
功能：将次梁布置相同的房间直接复制过来，从而简化输入。次梁布置时输入的数据相同即为相同布置，与房间大小不一定有关系。方法是先用光标点取被复制的房间，再点取需布置的房间，可连续点取。
③ 次梁删除
功能：删去房间已布置好的某一次梁。在某一房间上布置或拷贝了新的次梁布置时，其上旧的次梁数据自动删除。
2.

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PK PM操作步骤
⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳
①②③④⑤⑥⑦⑧⑨⑩
双击击如下图标，进入PKPM主菜单
一、模块（P M整体结构建模与形成数据文件）
（当前工作目录要自己先指定好路径）
点击
1.布置轴网
①点击轴网输入，选择正交轴网
②点击确定，布置如下
③点击使用或两点直线命令，增加轴线
④点击按TAP 键成批输入（可以不操作），命名如下所示
2.布置柱子和梁
1）布置柱子出现柱布置菜单如下图所示，可进入柱截面定义、布置等
②点然后点增加新建柱截面
③点击确定
选择800X800柱后，选
柱布置如下
2）梁布置
④点击250*960次梁和次框梁中主梁800*1200（双拼）
边主梁400*1200
选择梁布置如下（注：布置时按TAB键，可以采用框布置、反选布置、轴线布置、围合布置等）
⑤梁截面显示检查
⑥点击修改板厚、保护层、强度等级等
3）偏心对齐
⑦点击偏心如下所示
4）复制标准层
⑧点击添加两个标准层
5）生成及修改板厚
3.荷载输入
1）第1标准层荷载输入
选择第一标准层
①梁恒载定义
②梁恒载输入
布置10KN/m的荷载
4）楼面荷载的输入
①板恒载输入 1.0 KN/m2（无装修面层）
②板活载输入20 KN/m2（按主梁、柱强度荷载输入）
4.设计参数
①单击“设计参数”出现如下对话框
②点击（容重取25.5，作为整体分析计算用）
③单击地震信息，出现如下对话框（根据设计城市设防烈度，查规范定抗震等级）
④单击风荷载信息，出现如下对话框（根据项目所在地的风压，海边、郊区、城市、高密集城市，根据荷载规范选取）
5. 楼层组装
1）
2）
3）存盘退出，确定，进入satwe设计计算分析
二、模块
对荷载进行校核
①分析与设计参数补充定义
②定义角柱
相应的其他的标准层的也定义角柱③生成satwe数据及数据检查
确定④查看数检报告文件当有错误时通过这个查看时什么原因
点击退出⑤内力计算
⑥分析结果图形和文本显示
点击显示其他层
同样点击把其他层的也显示下（pkpm有显示的就生成pkpm文件，最后转成cad）
同样点击把其他层的也显示下
同样点击把其他层的也显示下
点击同样点击把其他层的也显示下
文件输出要一些几个
三、模块
①梁平法施工图
按enter
确定
Enter
同样点击把其他层的也显示下
同样画出其他层的梁平法施工图
确定
同样画出其他层的梁平法施工图
②柱平法施工图
输出归并系数0.3
点击显示其他层的。
