一：PKPM练习资料——建模过程二：PKPM建模过程简述三：利用PKPM进行多层框架结构设计的主要步骤四：pkpm中需要计算两次以及注意计算顺序的地方归类五：PKPM中七个比的控制和调整六：pkpm快捷键一：PKPM练习资料——建模过程一：轴线输入下开间1-6轴线：3800，4100，2800上开间1-6轴线：800，3000，2700，2700左进深A-E轴线：4200，1800，1300，400，1550，2250操作开间方向用平行直线输入，复制间距分别为800，3000，2700，1400，1300进深方向也用平行直线输入，复制间距分别为4200，1800，1300，400，1550，2250（1/D 轴线为厨房的隔墙轴线）然后按鼠标右键停止输入，形成的轴网如下图示：初步形成的轴网二：网格生成用【形成网点】形成节点和网格线【网点编辑】→【删除节点】把无用的节点删除然后再把不需要的节点删掉，形成最终的轴网如下图所示最终的轴网在卫生间旁边有一道次梁，用【平行直线】往左复制1200（左为负），形成新的网格节点，然后用【网格生成】的形成网点的功能，形成如下图示然后用【删除网格】功能以光标方式把不需要的网格删除，形成的图如下所示注：由于建筑平面规则，也可采用【正交轴网】方式建立轴网。

（此时比如下开间指下部的轴线之间的距离）操作过程截图见下此处“轴缩进”指上下开间轴线与下上部轴网的距离，避免一些不必要的节点的生成。

“输轴号”指在每条轴线上进行轴号的输入对于阳台梁轴线，用【平行直线】往下复制1500（往下为负），对两端封口的阳台悬挑梁轴线，用“延伸”按钮。

完成的图如下【轴线命名】主要为方便后期施工图设计，在第一个标准层建立完成之后进行轴号输入，避免后面标准层轴线命名的重复使用。

【节点距离】为两个节点间的最小距离，如果两个节点距离小于输入的节点距离，程序将两个节点合并为一个节点，这样主要是避免在输入时没有捕捉到节点形成一些误差，另外一些相邻的节点在结构计算中会引起一些歧义（一般为50）。

PKPM操作步骤建筑结构设计PKPM是一种常用的建筑结构设计软件，它能够对建筑结构进行分析和计算，并生成相应的计算报告。

下面是PKPM的操作步骤建筑结构设计的详细介绍。

1.启动PKPM软件。

在计算机桌面上找到PKPM的图标，双击打开软件。

2.新建项目。

在PKPM软件界面的菜单栏中，点击“文件”->“新建”->“工程”，输入项目名称和相关信息，并选择要设计的结构类型，如混凝土结构、钢结构等。

3.创建结构模型。

在PKPM软件界面的左侧工具栏中，选择相应的结构元素，如柱、梁、墙等，并根据实际情况进行绘制。

可以使用鼠标进行拖拉和绘制，也可以输入具体的坐标和尺寸进行绘制。

4.材料属性设置。

在PKPM软件界面的右侧属性设置栏中，选择各个结构元素的材料属性，并填写相应的参数，如混凝土的强度等。

可以根据实际情况选择不同的材料属性。

5.荷载设置。

在PKPM软件界面的左下方荷载设置栏中，选择相应的荷载类型，并填写荷载的大小和分布情况。

可以根据具体需求设置不同的荷载条件。

6.约束条件设置。

在PKPM软件界面的右下方约束条件栏中，选择各个结构元素的约束条件，如固定端、弹性支座等。

可以根据实际情况选择不同的约束条件。

7.进行分析计算。

在PKPM软件界面的菜单栏中，点击“计算”->“结构分析”，进行结构的分析计算。

软件会根据设计的结构模型、材料属性、荷载和约束条件等进行相应的分析计算。

8.结果查看与分析。

分析计算完成后，可以在PKPM软件界面的右侧结果查看栏中查看各个结构元素的应力、变形和位移等结果。

可以根据结果进行相应的结构优化和修改。

9.生成计算报告。

在PKPM软件界面的菜单栏中，点击“文件”->“生成报告”，可以将分析计算结果生成为计算报告。

报告中包括了结构模型、材料属性、荷载、约束条件和分析结果等信息。

10.保存项目文件。

在PKPM软件界面的菜单栏中，点击“文件”->“保存”，将项目文件保存到指定的文件夹中。

PK PM操作步骤⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳①②③④⑤⑥⑦⑧⑨⑩双击击如下图标，进入PKPM主菜单一、模块（P M整体结构建模与形成数据文件）（当前工作目录要自己先指定好路径）点击1.布置轴网①点击轴网输入，选择正交轴网②点击确定，布置如下③点击使用或两点直线命令，增加轴线④点击按TAP 键成批输入（可以不操作），命名如下所示2.布置柱子和梁1）布置柱子出现柱布置菜单如下图所示，可进入柱截面定义、布置等②点然后点增加新建柱截面③点击确定选择800X800柱后，选柱布置如下2）梁布置④点击250*960次梁和次框梁中主梁800*1200（双拼）边主梁400*1200选择梁布置如下（注：布置时按TAB键，可以采用框布置、反选布置、轴线布置、围合布置等）⑤梁截面显示检查⑥点击修改板厚、保护层、强度等级等3）偏心对齐⑦点击偏心如下所示4）复制标准层⑧点击添加两个标准层5）生成及修改板厚3.荷载输入1）第1标准层荷载输入选择第一标准层①梁恒载定义②梁恒载输入布置10KN/m的荷载4）楼面荷载的输入①板恒载输入 1.0 KN/m2（无装修面层）②板活载输入20 KN/m2（按主梁、柱强度荷载输入）4.设计参数①单击“设计参数”出现如下对话框②点击（容重取25.5，作为整体分析计算用）③单击地震信息，出现如下对话框（根据设计城市设防烈度，查规范定抗震等级）④单击风荷载信息，出现如下对话框（根据项目所在地的风压，海边、郊区、城市、高密集城市，根据荷载规范选取）5. 楼层组装1）2）3）存盘退出，确定，进入satwe设计计算分析二、模块对荷载进行校核①分析与设计参数补充定义②定义角柱相应的其他的标准层的也定义角柱③生成satwe数据及数据检查确定④查看数检报告文件当有错误时通过这个查看时什么原因点击退出⑤内力计算⑥分析结果图形和文本显示点击显示其他层同样点击把其他层的也显示下（pkpm有显示的就生成pkpm文件，最后转成cad）同样点击把其他层的也显示下同样点击把其他层的也显示下点击同样点击把其他层的也显示下文件输出要一些几个三、模块①梁平法施工图按enter确定Enter同样点击把其他层的也显示下同样画出其他层的梁平法施工图确定同样画出其他层的梁平法施工图②柱平法施工图输出归并系数0.3点击显示其他层的。

PKPM初学者建模详细过程PKPM（Pressured Key-point Plane Method）是一种广泛使用的结构分析和设计软件，适用于钢结构、混凝土结构、木结构和复合结构等多种结构类型。

作为初学者，以下是PKPM建模的详细过程：1.确定结构类型和目标：首先，根据设计要求，确定要进行建模的结构类型，例如钢结构或混凝土结构。

确定结构的目标，如荷载计算、变形分析或最优设计。

2.建立模型：在PKPM软件中，选择适当的结构模板，如梁、柱或框架，然后设置结构参数，如尺寸、材料特性和截面属性。

根据具体的结构，选择适当的单元类型，如梁单元、板单元或体单元。

3.输入荷载：根据设计要求，输入荷载的重要参数，如类型、大小和作用方式，如集中力、均布荷载或温度荷载。

根据结构以及适用的规范，将荷载应用于适当的位置和方向。

4.约束和加载：在PKPM软件中，设置结构的约束和加载条件。

约束包括支座、铰接连接、弹性约束等，加载条件包括荷载大小和时间。

确保约束和加载条件符合设计要求。

5.分析模型：进行结构分析。

在PKPM软件中，选择合适的分析方法，如静力分析或动力分析。

根据结构和加载条件，进行计算并生成结果。

6.检查计算结果：分析完成后，检查计算结果以验证结构的安全性和满足设计要求。

结果包括荷载反应、应力分布、变形情况等。

确保结果在规定的安全限制范围内。

7.优化设计（可选）：如果需要，可以根据计算结果对结构进行优化设计。

优化设计的目标包括减少材料使用量、降低结构重量或调整结构形态。

8.详细设计：根据计算结果和优化设计，进行结构的详细设计。

包括确定构件尺寸、截面属性、材料选择等。

确保设计满足结构的要求和规范。

9.输出结果：根据设计要求，选择合适的结果展示方式，如绘图、表格或报告。

输出结果包括结构尺寸、截面图、应力变化图、变形示意图等。

10.评估结构：根据计算结果、详细设计和输出结果，评估结构的安全性、可行性和可靠性。

确定结构是否满足设计要求，并进行必要的调整和修正。

使用pkpm进行结构设计的主要流程1. 确定结构荷载•定义工程的设计标准，如国家标准、行业规范等。

•确定工程的用途和性质，如住宅、商业建筑、桥梁等。

•确定工程所处的地理位置和地震烈度等信息。

•根据设计标准和工程性质，计算出结构需要承受的荷载。

2. 设计结构模型•将实际的结构转化为计算机可识别的结构模型。

•使用pkpm软件创建新的项目文件，并选择适当的结构类型。

•输入结构的几何形状、材料参数、荷载信息等。

•创建结构的节点、杆件、板件等元素，并设置其相应的属性。

•对结构进行整体性能分析，如刚度、稳定性等。

3. 进行结构分析•对结构模型进行静力分析，计算结构的各个节点和杆件的受力情况。

•使用pkpm提供的分析工具，计算结构的位移、应力、变形等参数。

•根据结构的受力情况，进行结构的强度校核和合理化设计。

•分析结构的稳定性，确定结构是否满足设计要求。

4. 设计结构细部•对结构模型进行细部指定和设计，包括节点连接、杆件连接等。

•使用pkpm提供的细部设计功能，根据材料强度和耐久性要求，设计结构的细部。

•根据结构类型和材料的特性，确定结构的细部设计参数，如钢筋直径、混凝土配合比等。

•根据细部设计参数，在pkpm软件中进行相应的输入和设置。

5. 进行结构验算•对结构进行验算，根据设计标准和规范，确定结构的合理性。

•使用pkpm提供的验算工具，对结构的强度和稳定性进行验算。

•对结构的各个部分进行验算，如节点强度、杆件强度、板件强度等。

•根据验算结果，进行结构的调整和优化，确保结构的安全性和经济性。

6. 输出结构设计报告•在pkpm软件中，生成结构设计报告，并导出为Microsoft Word或PDF格式。

•报告中包括结构的输入参数、分析结果和设计验算等内容。

•报告还包括结构的细部设置和设计要点，以及可能的改进措施和建议。

•输出的报告可以用于工程审查、施工图纸编制和施工过程中的参考。

以上是使用pkpm进行结构设计的主要流程。

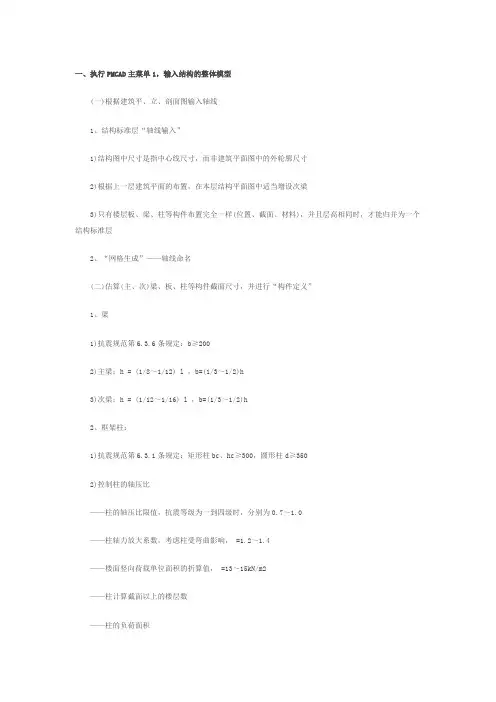

一、执行PMCAD主菜单1，输入结构的整体模型(一)根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1)结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2)根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3)只有楼层板、梁、柱等构件布置完全一样(位置、截面、材料)，并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名(二)估算(主、次)梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1)抗震规范第6.3.6条规定：b≥2002)主梁：h = (1/8～1/12) l ，b=(1/3～1/2)h3)次梁：h = (1/12～1/16) l ，b=(1/3～1/2)h2、框架柱：1)抗震规范第6.3.1条规定：矩形柱bc、hc≥300，圆形柱d≥3502)控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0——柱轴力放大系数，考虑柱受弯曲影响， =1.2～1.4——楼面竖向荷载单位面积的折算值， =13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～ l /45 (单向板) 且h≥60mmh = l /50 ～ l /45 (双向板) 且h≥80mm(三)选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

3、本层修改，删除不需要的梁、柱等。

4、本层信息，给出本标准层板厚、材料等级、层高。

5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。

6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。

(四)定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。

2、此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单3局部修改(五)根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装”1、楼层的组装就遵循自下而上的原则。

PKPM操作流程自己总结PKPM（Pushover-Knee Point Method）是一种常用的结构强度计算方法，主要用于对建筑结构的承载能力进行综合评估。

PKPM操作流程主要分为输入数据准备、计算模型建立、荷载计算、强度验算和结果评定五个步骤。

以下是对PKPM操作流程的详细总结：第一步：输入数据准备在进行PKPM计算之前，首先需要准备各种输入数据，包括结构的基本信息、材料力学性质、荷载信息以及边界条件等。

其中结构的基本信息包括结构的类型、梁柱的尺寸、板的厚度等；材料力学性质包括混凝土和钢筋的弹性模量、抗压强度、抗拉强度等；荷载信息包括活载、恒载、风载、地震荷载等；边界条件包括支座、铰接等信息。

第二步：计算模型建立PKPM建立计算模型的过程需要绘制结构的平面图和立面图，并建立相应的分析模型。

通常将结构分解为杆件和节点进行离散化，节点为梁柱交叉处，杆件为连续的结构单元。

根据结构的几何形状，利用有限元方法或者杈杆模型等建立结构分析模型。

第三步：荷载计算在对结构进行荷载计算之前，首先需要根据荷载的作用方向确定结构的永久荷载和活载；然后按照荷载标准计算各个加载情况下的荷载大小，并根据结构的特点和荷载作用方式进行分析。

荷载计算包括结构的重量计算、满载计算和特殊荷载计算，其中满载计算是指在结构受到最大荷载作用时，进行的荷载计算。

第四步：强度验算强度验算是根据结构的受力性质和荷载作用情况，对结构中各个构件进行强度计算和强度判断的过程。

根据力学原理和材料力学性质，计算结构构件在各个设计工况下的安全储备系数，以决定结构的强度是否满足设计要求。

第五步：结果评定在完成结构强度计算后，根据强度验算的结果进行评定。

如果结构的强度满足设计要求，则可以通过验收，并进行相关的施工工作。

如果结构的强度不满足设计要求，则需重新设计或者修改结构，直至满足设计要求为止。

总结起来，PKPM操作流程主要包括输入数据准备、计算模型建立、荷载计算、强度验算和结果评定五个步骤。

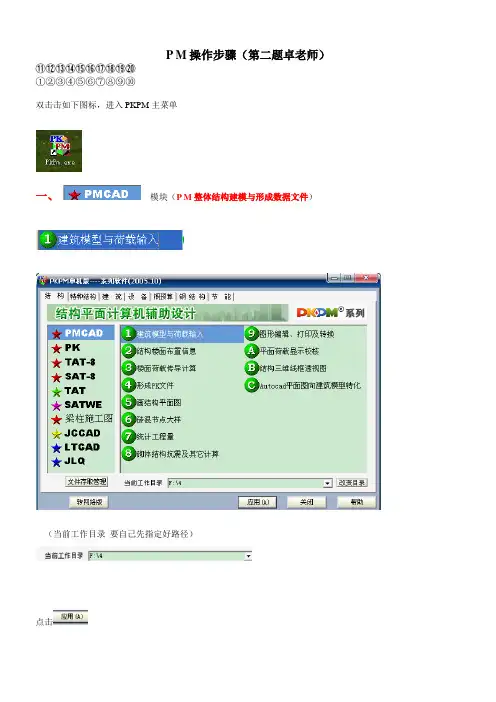

P M操作步骤（第二题卓老师）⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳①②③④⑤⑥⑦⑧⑨⑩双击击如下图标，进入PKPM主菜单一、模块（P M整体结构建模与形成数据文件）（当前工作目录要自己先指定好路径）点击1.布置轴网①点击轴网输入，选择正交轴网②点击确定，布置如下③点击使用或两点直线命令，增加一条轴线④点击按TAP 键成批输入，命名如下所示2.楼层定义（布置柱子和梁）①点击后点击1）布置柱子出现柱布置菜单如下图所示，可进入柱截面定义、布置等②点然后③点击确定选择500*500的柱后，选柱布置如下2）梁布置④点击250*400 200*300选择250*400布置如下⑤点击选择200*300布置（次梁也用来布置）⑥点击3）偏心对齐⑦点击选偏心如下所示4）复制标准层⑧点击添加两个标准层3.荷载输入1）第1标准层荷载输入选择第一标准层①点击选择如下所示②荷载输入布置9KN/m的荷载布置5KN/m的荷载①选择先布置9KN/m的梁间荷载②再布置 1.5KN/m的梁间荷载①选择主菜单点击选择②点击选择输入1.5kn/m的荷载4）楼面荷载的输入①点击添加如下②点击确定4.设计参数4.设计参数①单击“设计参数”出现如下对话框②点击④单击风荷载信息，出现如下对话框点击确定⑥单击楼层定义的换标准层，然后单击添加标准层，选则全部复制，同样的方法添加两个标准层添加完两个标准层，然后对第二标准层进行修改如下图所示，对第三标准层进行修改，如下图所示5. 楼层组装1）2）①保存退出②确定（pmcad 的第一部就完成了）6. 全房间开洞、修改板厚、荷载修改①单击“应用”出现如下图标保存退出1）第一标准层房间间开洞②选择③2）第2标准层修改板厚和开洞①②选择③3）第三标准层板厚修改①②确定（pmcad 的第一部就完成了）6. 全房间开洞、修改板厚、荷载修改①第一标准层房间间开洞选择②第2标准层修改板厚和开洞选择③第三标准层板厚修改7. 荷载的修改回车（第1标准层不用荷载修改）①回车（第1标准层不用荷载修改）回车（这样就是第2标准层了）②第2标准层荷载修改输入6输入2.5保存退出7. 画板的平法施工图确定同样布置画出其他楼层图存盘退出二、模块①分析与设计参数补充定义（必须执行的必须执行）②定义角柱相应的其他的标准层的也定义角柱③生成satwe数据及数据检查确定④查看数检报告文件当有错误时通过这个查看时什么原因点击退出⑤内力计算⑥分析结果图形和文本显示点击显示其他层同样点击把其他层的也显示下（pkpm有显示的就生成pkpm文件，最后转成cad）同样点击把其他层的也显示下。

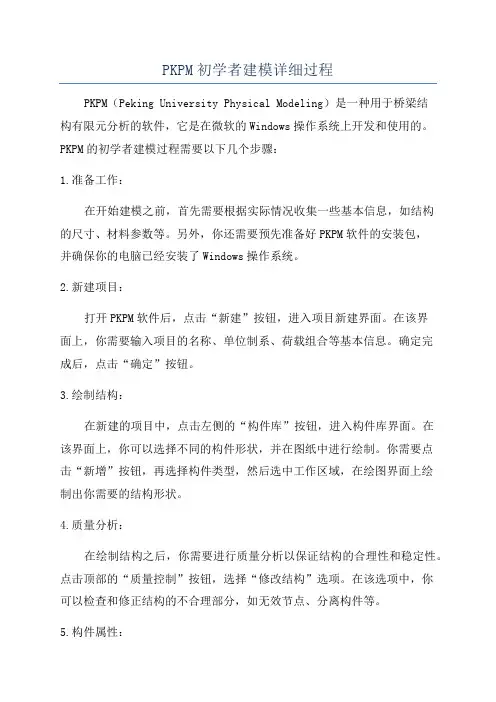

PKPM初学者建模详细过程PKPM（Peking University Physical Modeling）是一种用于桥梁结构有限元分析的软件，它是在微软的Windows操作系统上开发和使用的。

PKPM的初学者建模过程需要以下几个步骤：1.准备工作：在开始建模之前，首先需要根据实际情况收集一些基本信息，如结构的尺寸、材料参数等。

另外，你还需要预先准备好PKPM软件的安装包，并确保你的电脑已经安装了Windows操作系统。

2.新建项目：打开PKPM软件后，点击“新建”按钮，进入项目新建界面。

在该界面上，你需要输入项目的名称、单位制系、荷载组合等基本信息。

确定完成后，点击“确定”按钮。

3.绘制结构：在新建的项目中，点击左侧的“构件库”按钮，进入构件库界面。

在该界面上，你可以选择不同的构件形状，并在图纸中进行绘制。

你需要点击“新增”按钮，再选择构件类型，然后选中工作区域，在绘图界面上绘制出你需要的结构形状。

4.质量分析：在绘制结构之后，你需要进行质量分析以保证结构的合理性和稳定性。

点击顶部的“质量控制”按钮，选择“修改结构”选项。

在该选项中，你可以检查和修正结构的不合理部分，如无效节点、分离构件等。

5.构件属性：在绘制结构的同时，你还需要设置各个构件的属性，如材料、断面等。

点击左侧的“属性”按钮，进入属性界面。

在该界面上，你可以选择不同的构件，并设置其相应的属性。

例如，在设置材料属性时，你需要输入材料的弹性模量、泊松比等参数。

6.荷载设置：完成结构的绘制和属性设置后，你需要给结构添加荷载。

点击顶部的“荷载组合”按钮，进入荷载组合界面。

在该界面上，你需要选择不同的荷载类型，并设置其大小、位置和作用方向。

你需要根据实际情况合理选择荷载类型，并进行相应的设置。

7.边界条件：在设置完荷载后，你还需要为结构设置边界条件。

边界条件是指结构的约束条件，如固定节点、荷载节点等。

点击顶部的“边界条件”按钮，进入边界条件界面。
