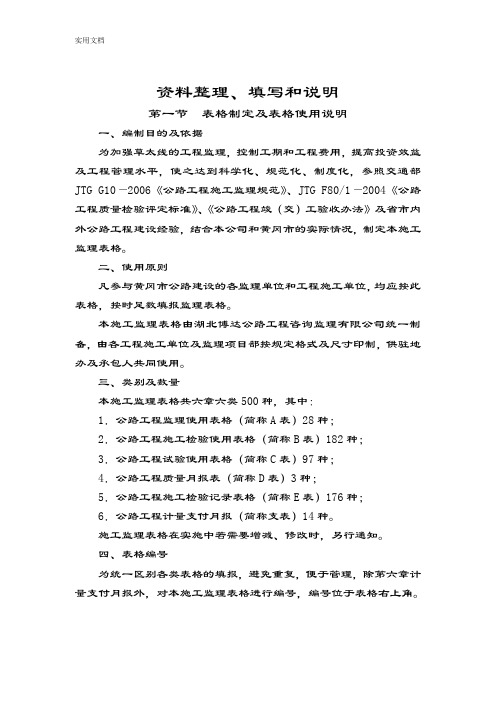

资料整理、填写和说明第一节表格制定及表格使用说明一、编制目的及依据为加强草太线的工程监理，控制工期和工程费用，提高投资效益及工程管理水平，使之达到科学化、规范化、制度化，参照交通部JTG G10—2006《公路工程施工监理规范》、JTG F80/1—2004《公路工程质量检验评定标准》、《公路工程竣（交）工验收办法》及省市内外公路工程建设经验，结合本公司和黄冈市的实际情况，制定本施工监理表格。
二、使用原则凡参与黄冈市公路建设的各监理单位和工程施工单位，均应按此表格，按时足数填报监理表格。
本施工监理表格由湖北博达公路工程咨询监理有限公司统一制备，由各工程施工单位及监理项目部按规定格式及尺寸印制，供驻地办及承包人共同使用。
三、类别及数量本施工监理表格共六章六类500种，其中：1．公路工程监理使用表格（简称A表）28种；2．公路工程施工检验使用表格（简称B表）182种；3．公路工程试验使用表格（简称C表）97种；4．公路工程质量月报表（简称D表）3种；5．公路工程施工检验记录表格（简称E表）176种；6．公路工程计量支付月报（简称支表）14种。
施工监理表格在实施中若需要增减、修改时，另行通知。
四、表格编号为统一区别各类表格的填报，避免重复，便于管理，除第六章计量支付月报外，对本施工监理表格进行编号，编号位于表格右上角。
具体如下：表号—□□□—□□□□其中，表号为各类施工监理表格的简称，已在每张表格中注明。
如A—10、B—05、C—33、D—1—2、E—11—5等。
为区别总监办、各级监理单位和施工单位，表格编号中：1、前方三个方框：①当由总监办（包括总监办中心试验室）填报时为“总00”。
②当由驻地办（包括驻地办试验室）填报时为“驻00”。
③当由工程施工单位填报时，为施01～施04，（即施01……）。
2、后四个方框为表格编号的文件号，即0001～9999，应按顺序编排。
五、表格使用提示（一）路基土石方工程表1 开工报告及施工准备1）路基土石方工程正式开工之前，承包人申报试验路段用A-2（工程分项开工申请批复单），附齐相关资料（同正式递交土石方开工报告的附件）。

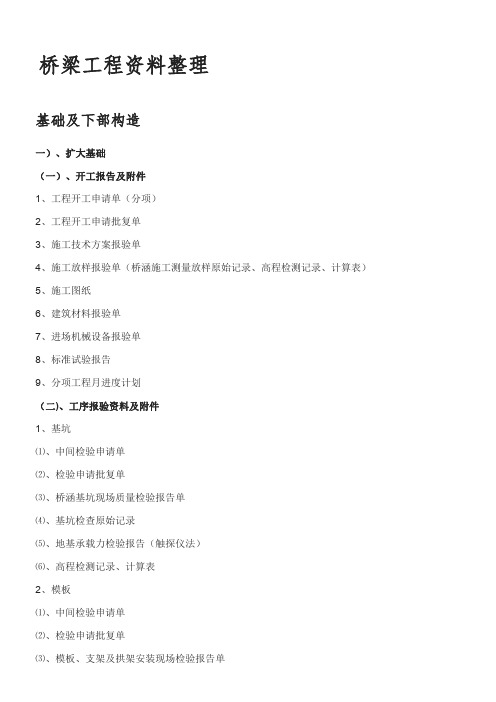

桥梁工程资料整理基础及下部构造一）、扩大基础（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二)、工序报验资料及附件1、基坑⑴、中间检验申请单⑵、检验申请批复单⑶、桥涵基坑现场质量检验报告单⑷、基坑检查原始记录⑸、地基承载力检验报告（触探仪法）⑹、高程检测记录、计算表2、模板⑴、中间检验申请单⑵、检验申请批复单⑶、模板、支架及拱架安装现场检验报告单⑷、模板检查原始记录3、基础砼⑴、中间检验申请⑵、检验申请批复单⑶、混凝土基础现场质量检验报告单⑷、基础现场质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表⑺、混凝土施工原始记录（三）、分项工程报验资料及附件1、中间交工证书2、工程报验单3、扩大基础（分项评定）4、桥（涵）施工测量检测原始记录5、高程检测记录、计算表6、混凝土抗压强度试验报告7、混凝土抗压强度评定报告8、混凝土抗压强度汇总表二）、桩基础（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二)、工序报验资料及附件1、钢筋加工及安装⑴、中间检验申请单⑵、检验申请批复单⑶、钻孔桩钢筋现场质量检验报告单⑷、钢筋现场质量检查记录⑸、钢筋制作与焊接记录2、钻孔桩成孔⑴、中间检验申请单⑵、检验申请批复单⑶、钻(挖)孔桩成孔现场质量检验报告单⑷、钻孔桩钻孔记录⑸、钻、挖孔成孔质量检测记录表⑹、桥（涵）施工测量检测原始记录⑺、高程检测记录、计算表2）、钻孔桩灌注⑴、中间检验申请单⑵、检验申请批复单⑶、钻孔灌注桩现场质量检验报告单(4)、钻孔桩护筒埋设原始记录(5)、水下混凝土灌注记录(6)、高程检测记录、计算表(7)、混凝土施工原始记录（三）、分项工程报验资料及附件1、钢筋安装⑴、中间交工证书⑵、工程报验单⑶、桩基础钢筋安装（分项评定）⑷、钢筋现场质量检查记录2、钻孔灌注桩⑴、中间交工证书⑵、工程报验单⑶、钻孔灌注桩（分项评定）⑷、钻（挖）孔灌注桩质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、钻孔桩护筒埋设原始记录⑺、高程检测记录、计算表⑻、混凝土抗压强度试验报告⑼、混凝土抗压强度评定报告⑽、混凝土抗压强度汇总表三）、承台（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二）、工序报验资料及附件1、钢筋加工及安装⑴、中间检验申请单⑵、检验申请批复单⑶、钢筋现场质量检验报告单⑷、钢筋现场质量检查记录⑸、钢筋制作与焊接记录2、模板⑴、中间检验申请单⑵、检验申请批复单⑶、模板、支架及拱架安装现场检验报告单⑷、模板检查原始记录3、承台砼⑴、中间检验申请单⑵、检验申请批复单⑶、承台现场质量检验报告单⑷、承台（系梁）现场质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表⑺、混凝土施工原始记录（三）、分项工程报验资料及附件1、钢筋安装⑴、中间交工证书⑵、工程报验单⑶、钢筋安装（分项评定）⑷、钢筋现场质量检查记录2、承台砼⑴、中间交工证书⑵、工程报验单⑶、承台（分项评定）⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表⑹、混凝土抗压强度试验报告⑺、混凝土抗压强度评定报告⑻、混凝土抗压强度汇总表四）、柱式墩台（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二）、工序报验资料及附件1、钢筋加工及安装⑴、中间检验申请单⑵、检验申请批复单⑶、钻孔桩钢筋现场质量检验报告单⑷、钢筋现场质量检查记录⑸、钢筋制作与焊接记录2、模板⑴、中间检验申请单⑵、检验申请批复单⑶、模板、支架及拱架安装现场检验报告单⑷、模板检查原始记录3、柱式墩砼⑴、中间检验申请单⑵、检验申请批复单⑶、柱或双壁墩身现场质量检验报告单⑷、墩、台身现场质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表⑺、混凝土施工原始记录（三）、分项工程报验资料及附件1、钢筋安装⑴、中间交工证书⑵、工程报验单⑶、钢筋安装（分项评定）⑷、钢筋现场质量检查记录2、柱式墩砼⑴、中间交工证书⑵、工程报验单⑶、柱式墩台分项评定表⑷、墩、台身现场质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表⑺、混凝土抗压强度试验报告⑻、混凝土抗压强度评定报告⑼、混凝土抗压强度汇总表五）、砼台身（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二）、工序报验资料及附件（无钢筋，如有钢筋加钢筋安装分项）1、模板⑴、中间检验申请单⑵、检验申请批复单⑶、模板、支架及拱架安装现场检验报告单⑷、模板检查原始记录2、砼台身⑴、中间检验申请单⑵、检验申请批复单⑶、柱或双壁墩身现场质量检验报告单⑷、墩、台身现场质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表⑺、混凝土施工原始记录（三）、分项工程报验资料及附件1、台身（无钢筋，如有钢筋加钢筋安装分项）⑴、中间交工证书⑵、工程报验单⑶、墩、台帽或盖梁（分项评定）⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表⑹、混凝土抗压强度试验报告⑺、混凝土抗压强度评定报告⑻、混凝土抗压强度汇总表六）、墩台帽或盖梁（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二）、工序报验资料及附件1、钢筋加工及安装⑴、中间检验申请单⑵、检验申请批复单⑶、钻孔桩钢筋现场质量检验报告单⑷、钢筋现场质量检查记录⑸、钢筋制作与焊接记录2、模板⑴、中间检验申请单⑵、检验申请批复单⑶、模板、支架及拱架安装现场检验报告单⑷、模板检查原始记录3、墩台帽或盖梁⑴、检验申请批复单⑵、中间检验申请单⑶、墩、台帽或盖梁现场质量检验报告单⑷、墩、台帽或盖梁现场质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表⑺、混凝土施工原始记录（三）、分项工程报验资料及附件1、钢筋安装⑴、中间交工证书⑵、工程报验单⑶、钢筋安装（分项评定）⑷、钢筋现场质量检查记录2、墩台帽或盖梁⑴、中间交工证书⑵、工程报验单⑶、墩、台帽或盖梁（分项评定）⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表⑹、混凝土抗压强度试验报告⑺、混凝土抗压强度评定报告⑻、混凝土抗压强度汇总表七）、台背填土（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二）、工序报验资料及附件⑴、中间检验申请单⑵、检验申请批复单⑶、台背填土现场质量检验报告单⑷、压实度（灌砂法）检查记录表⑸、压实评定报告（三）、分项工程报验资料及附件1、中间交工证书2、工程报验单3、台背填土（分项评定）4、压实度（灌砂法）检查记录表5、压实度评定报告6、压实度汇总表八）、挡块（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二）、工序报验资料及附件1、钢筋加工及安装⑴、中间检验申请单⑵、检验申请批复单⑶、钢筋现场质量检验报告单⑷、钢筋现场质量检查记录⑸、钢筋制作与焊接记录2、模板⑴、中间检验申请单⑵、检验申请批复单⑶、模板、支架及拱架安装现场检验报告单⑷、模板检查原始记录2、挡块砼⑴、中间检验申请单⑵、检验申请批复单⑶、挡块现场质量检验报告单⑷、挡块质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表⑺、混凝土施工原始记录（三）、分项工程报验资料及附件1、钢筋安装⑴、中间交工证书⑵、工程报验单⑶、钢筋安装（分项评定）⑷、钢筋现场质量检查记录2、挡块（1）、中间交工证书（2）、工程报验单（3）、挡块（分项评定）（4）、挡块质量检查记录（5）、桥（涵）施工测量检测原始记录（6）、高程检测记录、计算表（7）、混凝土抗压强度试验报告（8）、混凝土抗压强度评定报告（9）、混凝土抗压强度汇总表九）、支座垫石（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二）、工序报验资料及附件（钢筋、模板同上程序）⑴、中间检验申请单⑵、检验申请批复单⑶、支座垫石现场质量检验报告单⑷、支座垫石质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表⑺、混凝土施工原始记录（三）、分项工程报验资料及附件（钢筋同上程序）1、中间交工证书2、工程报验单3、支座垫石（分项评定）4、支座垫石质量检查记录5、桥（涵）施工测量检测原始记录6、高程检测记录、计算表7、混凝土抗压强度试验报告8、混凝土抗压强度评定报告9、混凝土抗压强度汇总表十、锥、护坡（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二）、工序报验资料及附件⑴、中间检验申请单⑵、检验申请批复单⑶、锥、护坡现场质量检验报告单⑷、锥、护坡质量检查记录⑸、高程检测记录、计算表⑹、砌体施工原始记录（三）、分项工程报验资料及附件1、中间交工证书2、工程报验单3、锥、护坡（分项工程质量检验评定表）4、锥、护坡质量检查记录5、高程检测记录、计算表6、砂浆抗压强度试验报告7、砂浆抗压强度评定报告8、砂浆抗压强度汇总表上部构造预制和安装一）梁（板）预制（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工图纸5、建筑材料报验单6、进场机械设备报验单7、标准试验报告8、分项工程月进度计划（二）、工序报验资料及附件1、钢筋加工及安装⑴、中间检验申请单⑵、检验申请批复单⑶、钢筋现场质量检验报告单⑷、钢筋现场质量检查记录⑸、钢筋制作与焊接记录2、模板⑴、中间检验申请单⑵、检验申请批复单⑶、模板、支架及拱架安装现场检验报告单⑷、模板检查原始记录3、梁（板）预制⑴、中间检验申请单⑵、检验申请批复单⑶、梁（板）预制现场质量检验报告单⑷、梁（板）预制质量检查记录⑸、混凝土施工原始记录（三）、分项工程报验资料及附件1、钢筋安装⑴、中间交工证书⑵、工程报验单⑶、钢筋安装（分项评定）⑷、钢筋现场质量检查记录2、梁（板）预制⑴、中间交工证书⑵、工程报验单⑶、梁（板）预制（分项评定）⑷、预制梁（板）质量检查记录⑸、混凝土抗压强度试验报告⑹、混凝土抗压强度评定报告⑺、混凝土抗压强度汇总表二）、预应力筋的加工和张拉（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工图纸5、建筑材料报验单6、进场机械设备报验单7、标准试验报告8、分项工程月进度计划（二）、工序报验资料及附件⑴、中间检验申请单⑵、检验申请批复单(3)、钢绞线后张法现场质量检验报告单(4)、预应力管道质量检查记录(5)、预应力（后张法）张拉记录（三）、分项工程报验资料及附件1、中间交工证书2、工程报验单3、预应力筋的加工和张拉（后张法）分项评定表4、预应力管道质量检查记录5、预应力（后张法）张拉记录三）、梁（板）安装（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二）、工序报验资料及附件⑴、中间检验申请单⑵、检验申请批复单⑶、梁（板）安装现场质量检验报告单⑷、梁、板安装质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表（三）、分项工程报验资料及附件(每跨)1、中间交工证书2、工程报验3、梁(板)安装（分项评定）4、梁、板安装质量检查记录5、桥（涵）施工测量检测原始记录6、高程检测记录、计算表总体、桥面系及附属工程桥面系一）、桥面铺装（一）、开工报告及附件⑴、工程开工申请单（分项）⑵、工程开工申请批复单⑶、施工技术方案报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）⑷、施工图纸⑸、建筑材料报验单⑹、进场机械设备报验单⑺、标准试验报告⑻、分项工程月进度计划（二）、工序报验资料及附件1、钢筋加工及安装⑴、中间检验申请单⑵、检验申请批复单⑶、钢筋安装现场质量检验报告单⑷、钢筋网现场质量检验报告单⑸、钢筋现场质量检查记录⑹、钢筋制作与焊接记录2、桥面铺装⑴、中间检验申请单⑵、检验申请批复单⑶、桥面铺装现场质量检验报告单⑷、桥面混凝土铺装质量检查记录⑸、检测记录、计算表⑹、混凝土施工原始记录（三）、分项工程报验资料及附件1、钢筋加工及安装⑴、中间交工证书⑵、工程报验单⑶、钢筋安装（分项评定）⑷、钢筋现场质量检查记录2、桥面铺装⑴、中间交工证书⑵、工程报验单⑶、桥面铺装（分项评定）⑷、复合桥面水泥砼铺装分项评定表⑸、桥面混凝土铺装质量检查记录⑹、高程检测记录、计算表⑺、混凝土抗压强度试验报告⑻、混凝土抗压强度评定报告⑼、混凝土抗压强度汇总表二）、桥面防水层（一）、开工报告及附件⑴、工程开工申请单（分项）⑵、工程开工申请批复单⑶、施工技术方案报验单⑷、施工图纸⑸、建筑材料报验单⑹、进场机械设备报验单⑺、试验报告⑻、分项工程月进度计划（二）、工序报验资料及附件⑴、中间检验申请单⑵、检验申请批复单⑶、桥面防水层现场质量检验报告单（三）、分项工程报验资料及附件⑴、中间交工证书⑵、工程报验单⑶、防水层施工分项评定表三）、支座安装（一）、开工报告及附件⑴、工程开工申请单（分项）⑵、工程开工申请批复单⑶、施工技术方案报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）⑷、施工图纸⑸、建筑材料报验单⑹、进场机械设备报验单⑺、试验报告⑻、分项工程月进度计划（二）、工序报验资料及附件⑴、中间检验申请单⑵、检验申请批复单⑶、支座安装现场质量检验报告单⑷、支座安装质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表（三）、分项工程报验资料及附件⑴、中间交工证书⑵、工程报验单⑶、支座安装（分项评定）⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表四）、伸缩缝安装（一）、开工报告及附件⑴、工程开工申请单（分项）⑵、工程开工申请批复单⑶、施工技术方案报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）⑷、施工图纸⑸、建筑材料报验单⑹、进场机械设备报验单⑺、试验报告⑻、分项工程月进度计划（二）、工序报验资料及附件⑴、中间检验申请单⑵、检验申请批复单⑶、伸缩缝安装现场质量检验报告单⑷、伸缩缝质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表（三）、分项工程报验资料及附件⑴、中间交工证书⑵、工程报验单⑶、伸缩缝安装（分项评定）⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表五）、护栏安装（一）、开工报告及附件⑴、工程开工申请单（分项）⑵、工程开工申请批复单⑶、施工技术方案报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）⑷、施工图纸⑸、建筑材料报验单⑹、进场机械设备报验单⑺、标准试验报告⑻、分项工程月进度计划（二）、工序报验资料及附件⑴、中间检验申请单⑵、检验申请批复单⑶、护栏安装现场质量检验报告单⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表（三）、分项工程报验资料及附件⑴、中间交工证书⑵、工程报验单⑶、护栏安装（分项评定）⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表六）、人行道铺设（一）、开工报告及附件⑴、工程开工申请单（分项）⑵、工程开工申请批复单⑶、施工技术方案报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）⑷、施工图纸⑸、建筑材料报验单⑹、进场机械设备报验单⑺、标准试验报告⑻、分项工程月进度计划（二）、工序报验资料及附件⑴、中间检验申请单⑵、检验申请批复单⑶、人行道铺设现场质量检验报告单⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表（三）、分项工程报验资料及附件⑴、中间交工证书⑵、工程报验单⑶、人行道铺设分项评定表⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表附属工程一）、搭板（一）、开工报告及附件⑴、工程开工申请单（分项）⑵、工程开工申请批复单⑶、施工技术方案报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）⑷、施工图纸⑸、建筑材料报验单⑹、进场机械设备报验单⑺、标准试验报告⑻、分项工程月进度计划（二）、工序报验资料及附件1、钢筋加工及安装⑴、中间检验申请单⑵、检验申请批复单⑶、钢筋安装现场质量检验报告单⑷、钢筋网现场质量检验报告单⑸、钢筋现场质量检查记录⑹、钢筋制作与焊接记录2、模板⑴、中间检验申请单⑵、检验申请批复单⑶、模板、支架及拱架安装现场检验报告单⑷、模板检查原始记录3、搭板⑴、中间检验申请单⑵、检验申请批复单⑶、桥头搭板现场质量检验报告单⑷、桥头搭板质量检查记录⑸、混凝土施工原始记录⑹、高程检测记录、计算表（三）、分项工程报验资料及附件1、钢筋加工及安装⑴、中间交工证书⑵、工程报验单⑶、钢筋安装（分项评定）⑷、钢筋现场质量检查记录⑴、中间交工证书⑵、工程报验单⑶、搭板分项评定表⑷、桥头搭板质量检查记录⑸、高程检测记录、计算表⑹、混凝土抗压强度试验报告⑺、混凝土抗压强度评定报告⑻、混凝土抗压强度汇总表二）、桥梁总体（一）、开工报告及附件1、工程开工申请单（分项）2、工程开工申请批复单3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划（二）、工序报验资料及附件⑴、中间检验申请单⑵、检验申请批复单⑶、桥梁总体现场质量检验报告单⑷、桥梁总体质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表（三）、分项工程报验资料及附件⑴、中间交工证书⑵、工程报验单⑶、桥梁总体分项评定表⑷、桥梁总体质量检查记录⑸、桥（涵）施工测量检测原始记录⑹、高程检测记录、计算表。
第1篇一、工程概况桥梁结构工程施工是一项复杂而重要的工程，其质量直接关系到交通安全、桥梁寿命和人民群众的生命财产安全。
以下将从工程概况、施工准备、施工过程和施工质量控制等方面对桥梁结构工程施工资料进行详细介绍。
一、工程概况1. 工程名称：某城市某跨河大桥2. 工程地点：某城市某区某河段3. 工程规模：全长XX米，主桥宽XX米，桥面净宽XX米，双向六车道，设计时速XX公里/小时。
4. 工程结构形式：主桥采用预应力混凝土连续梁结构，引桥采用预应力混凝土T 梁结构。
5. 工程特点：本工程位于城市中心区域，交通流量大，施工环境复杂，对施工质量和进度要求较高。
二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程结构、施工工艺、材料要求等。
2. 施工组织设计：制定详细的施工组织设计，明确施工方案、施工顺序、施工进度等。
3. 材料设备准备：采购符合设计要求的材料，检查设备性能，确保施工质量。
4. 人员培训：对施工人员进行技术培训，提高施工技能和安全意识。
5. 施工现场布置：合理规划施工现场，确保施工安全和施工效率。
三、施工过程1. 基础工程：进行基础开挖、基础垫层、基础混凝土浇筑等工序。
2. 钢筋工程：进行钢筋绑扎、钢筋焊接、钢筋加工等工序。
3. 混凝土工程：进行混凝土浇筑、混凝土养护、混凝土切割等工序。
4. 桥面工程：进行桥面防水、桥面铺装、桥面栏杆等工序。
5. 附属工程：进行伸缩缝、排水设施、照明设施等工序。
四、施工质量控制1. 材料质量：严格把控原材料质量，确保符合设计要求。
2. 施工工艺：严格按照施工规范和施工工艺进行施工，确保施工质量。
3. 施工检验：定期进行施工检验，发现问题及时整改。
4. 施工记录：详细记录施工过程，为工程验收提供依据。
5. 施工安全：加强施工现场安全管理，确保施工安全。
五、施工进度控制1. 制定合理的施工进度计划，确保工程按期完成。
2. 优化施工组织，提高施工效率。
3. 加强施工现场协调，确保施工顺利进行。
桥梁工程施工资料范本一、工程概况1.1 工程简介本项目为XX市XX桥梁工程，位于XX河上，连接XX路与XX路，是一座全长XX米，宽XX米的预应力混凝土桥梁。
桥梁上部结构采用预制箱梁和现浇连续梁，下部结构采用柱式墩台和肋式桥台。
1.2 工程目标确保工程质量、安全、进度和投资控制四个方面达到预期目标，打造优质桥梁工程，为公司树立良好口碑。
二、施工组织与管理2.1 施工组织本项目成立专门的项目管理部，负责全面协调、管理和控制工程质量、安全、进度和投资。
项目管理部下设施工技术组、质量控制组、安全监督组和材料设备组，各组职责明确，相互协作。
2.2 施工管理（1）施工技术管理：严格按照施工图纸和施工方案进行施工，确保工程质量。
针对关键技术问题，组织专家研讨，确保解决方案的科学性和可行性。
（2）质量管理：实行全过程质量管理，从原材料采购、施工工艺、施工过程到验收环节，严格把关，确保工程质量达到优良标准。
（3）安全管理：落实安全生产责任制，加强施工现场安全管理，定期进行安全教育培训和安全隐患排查，确保施工现场安全无事故。
（4）投资控制：合理规划施工进度和资金使用，严格控制工程成本，确保项目投资控制在预算范围内。
三、施工流程与工艺3.1 施工准备（1）施工现场勘察：了解施工现场环境、地质条件、交通状况等，为施工方案制定提供依据。
（2）施工方案制定：根据勘察结果，制定详细的施工方案，包括施工工艺、施工进度、人员配置、材料供应等。
（3）施工图纸审查：认真审查施工图纸，确保图纸的正确性和完整性。
（4）施工现场布置：合理规划施工现场，设置施工临时设施，确保施工现场秩序井然。
3.2 施工过程（1）地基处理：根据地质条件，采取相应的地基处理措施，确保地基承载力满足桥梁要求。
（2）墩台施工：按照施工方案进行墩台施工，确保墩台结构安全、稳定。
（3）预制箱梁施工：采用预制箱梁施工工艺，严格控制预制梁的质量，确保预制梁的拼装顺利进行。
桥梁施工资料编制及整理方案1. 背景桥梁施工过程中产生了大量的资料，包括设计文件、施工图纸、合同文件、技术文件等。
这些资料对于施工过程的监管、验收以及后期维护都起着至关重要的作用。
为了有效管理这些资料，提高施工效率和质量，制定一份桥梁施工资料编制及整理方案是必要的。
2. 目标本方案旨在确保桥梁施工资料的合规性、完整性和易于查找，具体目标如下：- 编制和整理桥梁施工相关资料，包括设计文件、施工图纸等；- 确保资料的标准化和统一，提高施工效率；- 保证施工过程的可追溯性和证明性；- 提供便捷的资料检索和共享机制。
3. 方案为了达到上述目标，制定以下方案：3.1 资料编制阶段在桥梁施工过程中，各类资料应按照规定的标准和要求进行编制。
具体措施包括：- 强化资料编制规范培训，确保施工方理解并按照规范要求进行编制；- 监督施工方的资料编制过程，确保符合质量要求和规范标准；- 对编制好的资料进行审核和验收，保证完整性和准确性。
3.2 资料整理阶段一旦资料编制完成，就需要对其进行整理和存储，以便日后的查找和使用。
具体措施包括：- 制定标准的档案分类和编码系统，便于资料的整理和分类；- 将资料按照分类系统进行归档，并进行数字化存储，提高存储效率；- 制定档案管理制度，明确档案的保管责任和权限。
3.3 资料检索和共享阶段为了方便资料的检索和共享，建立以下机制：- 设立一个桥梁施工资料管理系统，提供资料的在线检索功能；- 与相关部门和人员共享资料，加强信息沟通和协同合作。
4. 实施为了确保方案的顺利实施，需要采取以下措施：- 组织培训，确保施工方熟悉并严格执行本方案；- 建立监督机制，对施工过程进行监督和检查；- 定期评估和改进方案，适应施工环境和需要的变化。
5. 结论本方案旨在提高桥梁施工资料的管理效率和质量，确保资料的合规性和可靠性。
通过合理的编制、整理和共享机制，可以为桥梁施工提供有效的支持。
同时，本方案也需要不断地完善和改进，在实施过程中根据实际情况进行调整和优化，以达到最佳效果。
桥梁工程施工资料大汇总，别再到处瞎找了！桥梁是生活中常见的构筑物，一般架设在江河湖海上，桥梁使道路、铁路或人行道跨越河流、湖泊、河谷、峡谷或其他道路。
使车辆行人等能顺利通行。
桥梁一般由上部构造、下部结构、支座和附属构造物组成，上部结构又称桥跨结构，是跨越障碍的主要结构;下部结构包括桥台、桥墩和基础;支座为桥跨结构与桥墩或桥台的支承处所设置的传力装置;附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。
桥梁按照受力特点划分，有梁式桥、拱式桥、刚架桥、悬索桥、组合体系桥(斜拉桥)五种基本类型。
梁式桥:包括简支板梁桥，悬臂梁桥，连续梁桥.其中简支板梁桥跨越能力最小，一般一跨在8-20m。
连续梁桥国内最大跨径在200m以下，国外已达240m。
梁式桥桥梁施工图纸汇总四孔一联中墩固结连续箱梁桥桥梁施工图简支连续刚构梁桥桥梁全套施工图纸一联预应力混凝土连续箱梁桥施工图纸预应力混凝土连续梁桥全套施工图纸三跨预应力混凝土变高度连续梁桥施工图纸单跨13米简支T梁桥桥梁施工图纸全封闭、全立交连续箱梁桥施工图纸5跨20米简支T梁桥桥梁施工图纸五孔变截面预应力混凝土连续箱梁桥施工图纸3跨13米简支T梁桥桥梁施工图纸预应力混凝土刚构连续梁桥全套施工图纸5跨20米连续简支T梁桥桥梁施工图纸双向预应力混凝土连续刚构箱梁桥桥梁施工图纸简支变连续小箱梁桥桥梁施工图纸416米预应力简支T梁桥通道桥施工图纸连续钢箱梁桥桥梁施工图纸预制无砟轨道后张法预应力砼简支箱梁桥施工图纸先简支后连续后张法预应力T梁桥施工图纸120米跨预应力后张T梁先简支后连续梁桥施工图纸钢混组合梁桥设计图纸预应力混凝土连续刚构箱梁桥全套施工图纸3x16M钢筋普通砼现浇T梁桥施工图纸三跨预应力混凝土连续刚构箱梁桥桥梁全套施工图纸25M简支转连续小箱梁桥施工图纸拱桥:在竖向荷载作用下，两端支承处产生竖向反力和水平推力，正是水平推力大大减小了跨中弯矩，使跨越能力增大.理论推算，混凝土拱极限跨度在500m左右，钢拱可达1200m.亦正是这个推力，修建拱桥时需要良好的地质条件.拱桥桥梁施工图纸汇总40米细钢拱桥设计图纸60米拱桥施工图纸石拱桥修复工程设计图纸1-60m石拱桥施工图纸(含拱架)景观拱桥设计图纸石拱桥设计图钢架拱桥全套设计图纸中承式钢管拱桥施工图纸6米跨拱桥设计图纸刚架拱桥设计图纸古典拱桥全套结构设计图纸20米钢筋混凝土拱桥施工图纸下承式混凝土系杆拱桥施工图纸肋拱桥施工图纸30+110+30m钢管混凝土中承式提篮拱特大桥施工图纸中承式钢管混凝土系杆拱桥施工图高速公路扩建工程分离式立体交叉拱桥施工图纸斜靠式拱桥施工图纸10.5+29.0+10.5拱型连续箱梁施工图纸钢管拱桥施工图纸空腹式钢筋混凝土连孔板拱桥设计图纸钢筋混凝土箱型拱桥施工图110米斜靠式拱桥（带观光台）施工图纸景观拱桥施工图缆索承重桥(斜拉桥和悬索桥) 是建造跨度非常大的桥梁最好的设计.道路或铁路桥面靠钢缆吊在半空，缆索悬挂在桥塔之间。
第1篇一、路桥工程施工资料内容1. 工程概况：包括工程名称、建设地点、建设单位、设计单位、施工单位、监理单位等基本信息。
2. 设计文件：包括施工图设计、地质勘察报告、施工组织设计、专项施工方案等。
3. 施工资料：包括施工日志、施工记录、施工测量资料、材料试验报告、设备调试记录、隐蔽工程验收记录等。
4. 质量控制资料：包括原材料、半成品、成品的质量检验报告、质量保证资料、工程质量评定资料等。
5. 安全生产资料：包括安全生产责任制、安全生产操作规程、安全检查记录、事故处理报告等。
6. 环境保护资料：包括环境影响评价报告、环保设施验收报告、环保监测报告等。
7. 合同资料：包括施工合同、监理合同、设计合同等相关合同文件。
8. 支付结算资料：包括工程款支付申请、结算报告、发票等。
9. 交工验收资料：包括工程竣工验收报告、工程质量保修书、移交资料等。
10. 其他资料：包括工程变更、洽商记录、会议纪要、竣工图纸等。
二、路桥工程施工资料的管理1. 分类整理：根据工程资料的性质、内容、时间等因素进行分类整理，确保资料整齐、有序。
2. 归档保存：按照档案管理规定，对工程资料进行归档保存，确保资料安全、完整。
3. 查阅利用：建立工程资料查阅制度，确保相关人员能够及时查阅所需资料。
4. 信息化管理：利用计算机、网络等信息技术，实现工程资料的信息化管理，提高资料利用效率。
5. 持续更新：随着工程建设的推进，及时更新工程资料，确保资料的真实性、完整性。
三、路桥工程施工资料的重要性1. 确保工程质量：施工资料是工程质量的重要依据，有助于发现问题、改进施工工艺，提高工程质量。
2. 保障安全生产：施工资料记录了安全生产过程中的各项措施和记录，有助于防范安全事故的发生。
3. 便于工程管理：施工资料为工程管理提供了有力支持，有助于提高工程管理效率。
4. 便于工程维护：施工资料为工程维护提供了技术支持，有助于延长工程使用寿命。
5. 促进工程技术创新：通过分析施工资料，总结经验教训，推动工程技术创新。
第一篇桥梁的组成与分类1、“五大部件”“五小部件”1.1五大部件五大件是指桥梁承受汽车或其他运输车辆荷载的桥跨上部结构和下部结构，他们要通过承受荷载的计算与分析，是桥梁结构的安全性保证。
这五大部件是：桥跨结构、支座系统、桥墩、桥台、墩台基础。
前两个部件是桥跨结构的上部结构，后三个部件即是桥跨下部结构。
①②③④⑤⑥⑦⑧⑨⑩1.1.1桥跨结构桥跨结构也称桥孔结构、上部结构，是路线遇到障碍（如江河、山谷或其他路线）中断时，跨越这类障碍的结构物。
1.1.2支座系统支座系统支承上部结构并传递和在于桥梁墩台上，它保证上部结构在荷载、温度变化或其它因素作用下所预计的位移功能。
1.1.3桥墩桥墩是在河中或岸上支撑两侧桥跨上部结构的建筑物。
1.1.4桥台桥台是设在桥的两端，一段与路堤相接，并防止路堤滑塌。
为保护桥台和路堤填土，桥台两侧常做一些防护工程。
另一侧则支承桥跨上部结构的端部1.1.5墩台基础是保证桥梁墩台安全并将荷载传至地基的结构部分。
基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。
1.2五小部件所谓五小部件都是直接与桥梁服务功能有关的部件，过去总称为桥面构造。
五小部件会影响桥梁行车的舒适性和结构物的观赏水平。
随着人类的文明水平提高，五小部件的设计及施工也越来越受到重视。
这五小部件是：桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明。
1.2.1桥面铺装桥面铺装也成行车道铺装。
铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。
特别在钢箱梁上铺设沥青路面的技术要求甚严。
1.2.2排水防水系统应迅速排除桥面上的积水，并使渗水的可能性降至最小限度。
此外，城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。
1.2.3栏杆栏杆邺也称防撞栏杆。
它既是保证安全的构造措施，又是有利于观赏的最佳装饰件1.2.4伸缩缝桥跨的上部结构之间，或在桥跨的上部结构与桥台端墙之间，设有缝隙，保证结构在各种因素作用下的变位。
桥梁工程施工资料桥梁工程施工资料是确保桥梁建设项目顺利实施的重要依据。
本文将详细介绍桥梁工程施工资料的种类、内容和使用方法，为相关领域的从业人员提供有益的参考。
一、施工资料的种类桥梁工程施工资料根据其性质和用途可分为以下几类：1、设计文件：包括桥梁设计方案、施工图、结构计算书等。
2、合同文件：包括桥梁施工合同、技术协议等。
3、施工组织设计：包括施工方案、施工进度计划、施工现场布置图等。
4、材料检验报告：包括桥梁结构所用原材料的检验报告、产品质量证明文件等。
5、施工记录：包括施工日志、检验记录、验收记录等。
二、施工资料的内容桥梁工程施工资料的内容应包括以下几个方面：1、设计文件：详细描述桥梁的结构设计、荷载承受能力、施工工艺等，为施工提供指导。
2、合同文件：明确建设单位和施工单位之间的权利义务、技术要求、质量标准等，作为施工过程中的重要依据。
3、施工组织设计：根据桥梁的实际情况，制定合理的施工方案、进度计划和现场布置方案，确保施工的顺利进行。
4、材料检验报告：对桥梁结构所使用的原材料进行质量检验，确保材料符合设计要求和相关标准。
5、施工记录：记录桥梁施工过程中各项工作的实施情况，为质量检验和验收提供依据。
三、施工资料的使用方法在桥梁施工过程中，应合理使用施工资料，确保施工质量符合要求。
具体方法如下：1、参照设计文件进行施工，不得擅自改变设计要求。
2、按照合同文件履行相关义务，确保施工质量达到合同要求。
3、依据施工组织设计进行施工，确保施工进度和现场安全。
4、对材料检验报告进行认真审核，确保材料质量合格后方可投入使用。
5、及时记录施工过程中的各项情况，为质量检验和验收提供依据。
四、总结桥梁工程施工资料是确保桥梁建设质量的重要依据。
施工单位应认真整理和保存施工资料，确保其真实、准确和完整性。
相关从业人员应加强对施工资料的管理和监督，确保施工资料在桥梁建设过程中发挥应有的作用。
总之，桥梁工程施工资料是桥梁建设过程中的重要组成部分。
桥梁工程施工资料桥梁由基础及下部构造、上部构造预制和安装、总体桥面和附属工程、防护工程和引道等分部工程构成。
第一节施工试验报告1、水泥混凝土和砂浆配合比试验报告。
其混合料应按《公路工程水泥混凝土试验规程》的规定进行试验。
报告应包括配合比设计计算书，试验室确定的配合比及强度试验报告，所用原材料试验报告。
试验报告按单位工程组卷。
要求监理审批意见在前，试验报告在后。
2 、锚具、夹具、连接器和千斤顶检验报告：1）锚具、夹具、连接器。
预应力筋锚具、夹具、连接器验收批的划分：在同种材料和同一生产工艺条件下，锚具、夹具应以不超过1000套组为一个验收批；连接器以不超过500套组为一个验收批。
（1）外观检查：应从每批中抽取10％的锚具且不少于10套，检查其外观和尺寸。
如有一套表面裂纹或超过产品标准及设计图纸规定尺寸的允许偏差，则应另取双倍数量的锚具重做检查，如仍有一套不符合要求，则应逐套检查，合格者方可使用。
（2）硬度检验：应从每批中抽取5％的锚具且不少于5套，对其中有硬度要求的零件作硬度试验，对多孔夹片式锚具的夹片每套至少抽取5片。
每个零件测试3点，其硬度应在设计要求范围内，如有一个零件不合格，则应另取双倍数量的锚具重做试验，如仍有一个零件不合格，则应逐个检查。
合格者方可使用。
（3）静载锚固性能试验：对大桥等重要工程，经上述两项试验合格后，应从同批中抽取6套锚具（夹具或连接器）组成3个预应力筋锚具组装件，进行静载锚固性能试验，如有一个试件不符合要求，则应另取双倍数量的锚具（夹具或连接器）重做试验，如仍有一个试件不符合要求，则该批锚具（夹具或连接器）为不合格品。
2）千斤顶检验。
当千斤顶使用超过6个月或200次，或在使用过程中出现不正常现象，检修后均须重新检验。
3）检验报告组卷要求。
预应力用锚具、夹具和连接器、千斤顶等的检验报告按器具种类、检验时间顺序组卷。
3、桥梁支座和伸缩装置检验报告。
进场的桥梁支座和伸缩装置必须有生产厂家的合格证和产品质量检验报告，并应按图纸和规范要求进行检验，检验报告按生产厂家、材料种类、检验时间顺序组卷。
4、桩基无损检测报告、钻芯取样资料、桥梁荷载试验报告和梁板试验报告以结构物为单元分别组卷。
5、施工期间水泥混凝土抗压强度抽检试验记录，按分项工程组卷；工程全部完工后，按单位工程进行同一强度等级评定。
6、施工期间水泥砂浆抗压强度抽检试验记录组卷、评定如上。
某某高速公路建设项目水泥混凝土抗压强度试验结果汇总表施工单位：合同号：监理单位：编号：验收批编号混凝土设计强度R（MPa）试件组数n强度平均值R n（MPa）强度最低值R min（MPa）标准差S n强度代表值（MPa）代表工程部位填表：复核：技术负责人：日期：水泥混凝土抗压强度评定表施工单位：合同号：监理单位：编号：验收批编号代表部位抽样组编号龄期（天）抗压强度（MPa）代表部位抽样组编号龄期（天）抗压强度（MPa）配合比：水泥品种及强度等级：R=n＝S n=R n=R min=K1=K2=数理统计R n-K1Sn≥0.9R R min≥K2R = =非数理统计R n≥1.15R R min≥0.95R = =评定结果：试验人：复核：技术负责人：日期：水泥砂浆抗压强度试验结果汇总表施工单位：合同号：监理单位：编号：评定批编号砂浆设计强度（Mpa）试件组数n强度平均值R n（Mpa）强度最小值R min（Mpa）代表工程部位试验人：复核：技术负责人：日期：某某高速公路建设项目水泥砂浆抗压强度评定表施工单位: 合同号：监理单位：编号：评定批编号代表部位抽样组编号龄期（天）抗压强度（MPa）代表部位抽样组编号龄期（天）抗压强度（MPa）配合比：水泥品种及强度等级：设计强度R＝试件组数n＝强度平均值R n＝强度最低值R min＝评定结果：试验人：复核：技术负责人：日期：第二节施工检验资料整理顺序桥梁工程施工检验记录以分项工程为单元组卷。
（一）基础及下部构造资料整理顺序若基础及下部构造资料较多时，可分为几个分部工程组卷：卷内资料以墩（台）为单元，按基础、墩（台）身、墩（台）帽或盖梁等分项工程顺序排列，并将分项工程质量评定表放在各分项工程检验记录表之前；也可按整桥部位进行分项划分。
1－1混凝土基础包括以下表格：1）交工证书、认可书、工程报验单2）混凝土基础分项工程质量检验评定表3）基坑检验记录表4）地基承载力试验记录表5）混凝土基础检验记录6）模板检验记录表7）混凝土浇筑记录8）水泥混凝土抗压强度报告（略）9）钢筋加工及安装分项工程质量检验评定表（略）10）钢筋加工及安装检验记录（略）11）施工放样报验单某某高速公路建设项目工程报验单施工单位：合同号：监理单位：编号：致（专业监理工程师）：：按合同和规范要求，已经完成（工程或项目名称）并经自检合格，报请查验。
工程地点及桩号：桥梁名称及桩号具体部位：填写检测部位检查内容：填写检测项目名称附件：自检资料要求到现场检验时间：如：9：30承包人递交日期、时间和签字：5.9 9:30 某XXX专业监理工程师收件日期、时间签字：5.9 9:30 某XXX现场监理意见：符合设计及规范要求现场监理: 日期:专业监理工程师意见：符合设计及规范要求专业监理工程师: 日期:附注：合格工程将由监理工程师另发工程检验认可书。
某某高速公路建设项目基坑检验记录表施工单位：合同号：某某高速公路建设项目结构物基底承载力试验记录表施工单位：合同号：监理单位：编号：结构物桩号墩台编号设计地基承载力序号击数地基承载力（Kpa）备注基坑测点草图：计算公式自检说明（监理评语）：检验人：复核：技术负责人：日期：分项工程质量检验评定表分项工程名称:填写质量划分体系中的分项工程 所属分部工程：填写质量体系划分中的分部工程 所属建设项目：某某高速公路工 程 部 位： 施工单位： 监理单位：（桩号、墩台号、孔号）基 本要 求1) 所用的水泥、砂、石、水外掺剂及混合材料的质量和规格必须符合有关规范的要求，按规定的配合比施工。
2) 不得出现露筋和空洞现象。
3) 基础的地基承载力必须满足设计要求。
4) 严禁超挖回填虚土。
实测值或实测偏差值质量评定项次检查项目规定值或允许偏差12345678910平均（代表）值合格率（％）权值得分1△混凝土强度（Mpa ）在合格标准内32平面尺寸（mm ）±502土质3△基础底面高程（mm ）石质＋50，－20024基础顶面高程（mm ）±3015轴线偏位（mm ）252实测项目合 计外观鉴定按照<验评标准>中的外观鉴定项填写减 分质量保证资料基本齐全减 分监理意见工程质量等级评定得分：质量等级：合格/不合格检验： 复核： 技术负责人： 日期：某某高速公路建设项目混凝土基础检验记录表施工单位：合同号：监理单位：编号：结构物桩号AK0+500基础编号基底地质（土或石质）设计值实测平均值最小值评定批编号砼强度（Mpa）C2025.221平面尺寸(mm)轴线偏差（mm）长宽顶面高程(mm)基底高程(mm)允许实测设计实测偏差设计实测偏差设计实测偏差设计实测偏差252011100111033512051222-74-713-174-1731 1811104451200-731-175-1 1512外观质量混凝土表面有少许蜂窝自检说明（监理评语）：符合设计及规范要求检验人：复核：技术负责人：日期：某某高速公路建设项目模 板 检 验 记 录 表施工单位： 合同号：监理单位：编 号：结构物桩号AK0+500构件名称、编号砼垫层模板类型钢模模 内 尺 寸(mm)轴线偏位(mm)相邻两板表面高差(mm)表面平整度(mm)预埋件中心位置(mm)预留孔中心位置(mm)预留孔截面尺寸(mm)长 度宽 度高 度高 程(mm)允许偏差实测偏差允许偏差实测偏差允许偏差实测偏差允许偏差实测偏差允许偏差实测偏差允许偏差实测偏差设计实测偏差设计实测偏差设计实测偏差设计实测偏差822152111001110115120512221001011-74-731101111022512098-2-713111-70022-76-2自检说明（监理评语）：符合设计及规范要求检验： 复核： 技术负责人： 日期：混凝土浇筑检验记录表施工单位：合同号：监理单位：编号：结构物桩号AK0+500构件名称、编号砼垫层混凝土强度等级C20水泥品种盾石P.042.5拌和方式场拌运输方式罐车浇筑起止时间21:20-23:10施工气温20℃水灰比0.6每立方米混凝土材料用量（kg）配合比水泥碎石砂外掺剂设计3251222658-施工3251222671-123平均值实测坍落度（mm）85908085备注自检说明（监理评语）符合设计及规范要求检验人：复核：技术负责人：日期：施工放样报验单施工单位：合同号：监理单位：编号：致（测量监理工程师）：根据合同要求，我们已完成（起止桩号，工程或部位名称）的施工放样，清单如下，请予查验。
承包人：日期：附件：测量及放样资料桩号或位置工程或部位名称放样内容备注查验结果：测量监理工程师的结论：□查验合格□纠正差错后合格□纠正差错后再报测量监理工程师：日期：1－2 桩基础包括以下表格：1）交工证书、认可书、工程报验单（略）2）钻孔灌注桩分项工程质量检验评定表3）钻孔原始记录4）钻孔桩水下混凝土灌注记录5）钻孔桩钻孔终孔后灌注砼前检验记录6）桩头破除后检验记录表7）钢筋加工及安装分项工程质量检验评定表（略）8）钢筋加工及安装检验记录表（略）9）施工放样报验单（略）10）水泥混凝土抗压强度报告（略）11）泥浆比重、含砂率、稠度（略）12）桩基无破损检测报告（略）13）DX 挤扩桩检验记录表分项工程质量检验评定表分项工程名称： 填写质量划分体系中的分项工程所属分部工程：填写质量体系划分中的分部工程所属建设项目：某某高速公路工 程 部 位： 施工单位： 监理单位：（桩号、墩台号、孔号）基 本要 求1) 桩身混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规范的要求，按规定的配合比施工。
