桥梁桩基施工资料表格

灌注桩检验批报验申请表工程名称：***桥梁建设工程编号：
灌注桩检验批质量验收记录表
桩基施工记录表
灌注桩混凝土浇筑记录
商砼交货检验记录
试验员：监理工程师：商砼厂家：
钢筋成型和安装检验批质量验收记录
钢筋成型和安装检验批质量验收记录（附表一）
钢筋电弧焊接头检验批质量验收记录
钢筋加工检验批质量验收记录
钻孔桩灌注前成孔质量验收记录
钻孔桩成孔质量检查记录
钻（挖）孔桩地质柱状图
总承包单位：***建设有限公司监理单位：***工程建设监理有限公司
工程名称：***桥梁建设工程施工单位：***建设有限公司
施工日期：年月日编号：
现场施工负责人：质检员：现场监理：现场技术负责人：日期：
钻孔桩钻进记录表。

桩基施工台账表格
桩基施工台账表格用于记录和跟踪桩基施工过程中的关键信息，包括桩号、施工日期、施工内容、材料使用、工程量、质量检查等。

以下是一个简单的桩基施工台账表格模板，你可以根据实际需要进行修改和定制。

桩基施工台账表格
备注：
1.施工内容包括具体的施工工序，如钻孔、灌浆、安装钢筋、混
凝土浇筑等。

2.材料使用列可记录使用的主要材料和设备。

3.工程量以具体单位（如立方米、根）表示。

4.质量检查记录施工质量的检查结果，如“合格”、“不合格”等。

5.备注列可用于记录其他需要特别说明的事项。

这个模板提供了一个基本的桩基施工台账结构，你可以根据项目的实际需求添加或删除列，并根据具体施工过程中需要记录的信息进行调整。

确保在每次施工后及时更新台账，以便全面了解桩基工程的施工情况和质量状况。

桥梁桩基础施工技术方案1．桥墩桩基施工工艺1、工程概况PM12#—PM16#桥墩桩基为6根直径1.8m，长32m钻孔灌注桩，横桥向双排3根布置；承台高2.75m，横桥向宽12。

35m,纵桥向宽6。

9m，PM1#-PM10＃桥墩桩基为2根直径1。

8m灌注桩，PM0＃、PM11#、PM17＃桥台桩基为4根直径1.8m 灌注桩，为双排2根布置.PM5#-PM16＃墩桩基采取“筑岛围堰后干环境施工"的工艺进行。

PM0＃～PM4#及PM17#桥墩处于岸边，属于陆上桥墩，不需进行筑岛,只进行简单的场地平整，即可在干环境下进行钻孔施工.本工程共投入9台冲击钻施工,根据制定桩基施工顺序循环施工，争取在枯水期内完成所有水中桩基及承台施工。

2、钻孔平台设计与施工筑岛顶标高至承台顶标高以上.填料可就地取河滩上的混合料，混合料需进行改良,用装载机装运，由河边开始逐渐向前推挤，避免直接倒入河中被水洗去泥土，填筑宽度应超出承台边缘不小于3m，以便后期施工。

桩基位置处采用先将原覆盖层砂砾挖除，再回填黄土，以便进行钻孔施工。

3、桩基施工（1）主要施工方法概述桩基钻孔施工采用2台冲击钻正循环排渣法成孔，配备泥浆分离器.钻孔桩施工过程中产生的弃浆、弃渣利用专用车辆运到指定地点排放。

桩基钢筋笼在钢筋加工厂采用长线法制作，分节段运输，采用机械接头接长,下放时用履带吊配合吊架下放。

桩基混凝土由商品混凝土拌和站供应，通过混凝土罐车经栈桥运输至墩位。

(2）桩基施工工艺流程桩基础利用冲击钻正循环法成孔，一次清孔后下放钢筋笼,二次清孔后检测泥浆指标和孔底沉渣厚度等项目,合格后下放导管,准备灌注桩基混凝土。

具体施工工艺流程图如下:图 3。

3—1 钻孔灌注桩施工流程框图（3）钻机及配套设备选型a。

钻机根据桥位处的地质资料和桩基设计资料，CZ—80型冲击钻参数见下表b。

旋流除砂器为加快冲击钻施工速度，每台钻机配置1台DLX1—40型旋流除砂器：c.泥浆泵泥浆循环采用正循环，每台冲击钻配置1台BW—250型泥浆泵,其参数见下。

市政工程桥梁资料全套填写模板1. 项目基本信息
- 项目名称：[填写项目名称]
- 项目所在地：[填写地理位置]
- 项目类别：[填写项目类别]
- 施工单位：[填写施工单位]
- 监理单位：[填写监理单位]
- 设计单位：[填写设计单位]
- 建设单位：[填写建设单位]
2. 桥梁基本信息
- 桥梁名称：[填写桥梁名称]
- 桥梁类型：[填写桥梁类型]
- 桥梁跨度：[填写桥梁跨度]
- 桥梁总长：[填写桥梁总长]
- 桥梁设计荷载：[填写桥梁设计荷载]
- 桥梁设计寿命：[填写桥梁设计寿命]
3. 桥梁材料信息
- 主要构造材料：[填写主要构造材料]
- 混凝土强度等级：[填写混凝土强度等级] - 钢材牌号：[填写钢材牌号]
- 桥梁表面处理：[填写桥梁表面处理方法] 4. 桥梁验收信息
- 工程验收时间：[填写工程验收时间]
- 工程验收单位：[填写工程验收单位]
- 工程验收结论：[填写工程验收结论] 5. 桥梁维护信息
- 维护养护单位：[填写维护养护单位]
- 最近维护时间：[填写最近维护时间]
- 维护养护记录：[填写维护养护记录]
以上是市政工程桥梁资料全套填写模板，供参考使用。

请根据实际情况填写相应信息，并确保准确性和完整性。

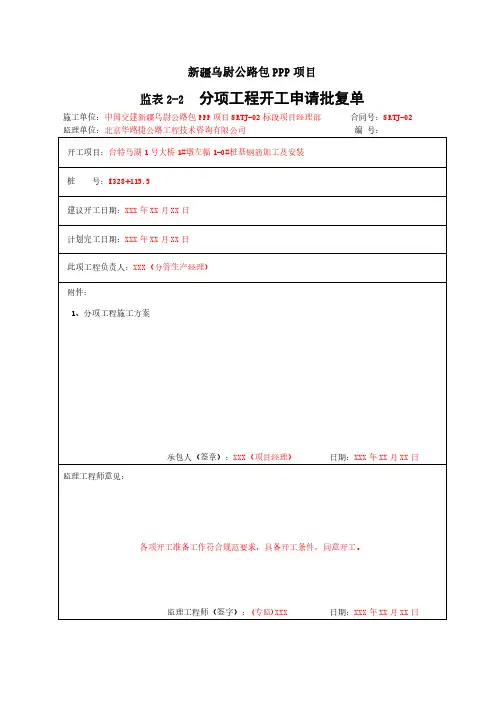

监表2-2分项工程开工申请批复单施工单位：中国交建新疆乌尉公路包PPP项目SRTJ-02标段项目经理部合同号：SRTJ-02监理单位：北京华路捷公路工程技术咨询有限公司编号：开工项目：台特马湖1号大桥1#墩左幅1-0#桩基钢筋加工及安装桩号：K328+115.5建议开工日期：XXX年XX月XX日计划完工日期：XXX年XX月XX日此项工程负责人：XXX（分管生产经理）附件：1、分项工程施工方案承包人（签章）：XXX（项目经理）日期：XXX年XX月XX日监理工程师意见：各项开工准备工作符合规范要求，具备开工条件，同意开工。

监理工程师（签字）：(专监)XXX日期：XXX年XX月XX日监表1施工放样报验单施工单位：中国交建新疆乌尉公路包PPP项目SRTJ-02标段项目经理部合同号：SRTJ-02监理单位：北京华路捷公路工程技术咨询有限公司编号：致（监理工程师）：XXX(测量专监)根据合同要求，业已完成台特马湖1号大桥1#墩左幅1-0#桩基施工放样工作。

清单如下，请予查验。

承包人（签章）：XXX（项目经理）日期：XX年XX月XX日桩号或位置工程或部位名称放样内容备注K328+115.51#墩左幅1-0#桩基坐标与标高附件：测量及放样资料监理员意见：施工放样工作完成，数据真实。

监理工程师结论：经抽检复测，施工放样符合规范和设计要求。

监理工程师（签字）：XXX(测量专监)日期：XX年XX月XX日测表8水准测量记录表施工单位：合同号：监理单位：编号：测点水准尺读数（m）视线高（m）测点高程（m）设计高程（m）高差（mm）备注后视前视测量：记录：复核：测量专监：测量日期：新疆乌尉公路包PPP项目测表11桥涵及构造物轴线放样记录表施工单位：合同号：监理单位：编号：工程名称桩号或工程部位序号检测内容允许偏差实测值检测项目允许偏差允许偏差合格率1轴线偏位横轴纵轴2平面尺寸长度宽度3中心桩地面高程4中心桩号5设计交角实测夹角6图示记录：测量：监理：日期：新疆乌尉公路包PPP项目施表43工序交验表施工单位：中国交建新疆乌尉公路包PPP项目SRTJ-02标段项目经理部合同号：SRTJ-02监理单位：北京华路捷公路工程技术咨询有限公司编号：承包人：XXX(项目经理)监理工程师：XXX（专监）日期：XXX年XX月XX日新疆乌尉公路包PPP项目施表45-1钻孔记录表(回旋钻)（使用）施工单位：合同号：监理单位：编号：项目名称桩号及部位桩编号桩径(cm)开钻日期年月日护筒长度(m)护筒顶标高(m)护筒埋置深度(m)钻头形式和直径(m)钻头重量(kg)上班交班时进尺(m)本班进尺(m)累计进尺(m)由月日时分至月日时分起止时间共计h 工作项目加钻杆时间加杆长度钻进深度(m)检孔深度(m)孔底标高(m)孔内水位(m)地质情况泥浆比重备注h min h min本次累计本次累计时间统计纯钻时间辅助生产时间(小时)非生产时间(小时)合计取渣检孔检查钻具接（换）钢丝绳投石投土加钻杆时间小计孔内事故机械事故待料停电待机小计自检意见监理意见检测复核监理工程师日期施检56钻孔灌注桩现场质量检验表施工单位：合同号：监理单位：编号：工程名称施工日期桩号及工程部位检验日期基本要求1、桩身混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规范的要求，按规定的配合比施工。

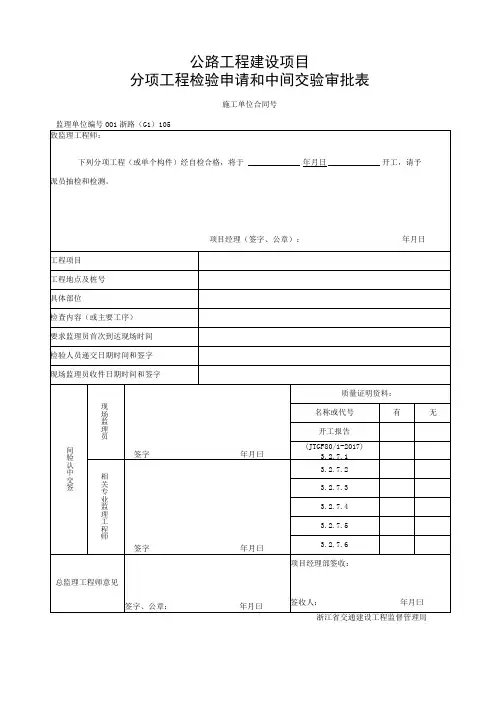

分项工程检验申请和中间交验审批表
施工单位合同号
施工放样现场记录表
施工单位合同号
基础（沉入桩）工程现场质量检验报告单（六）
（沉桩）
施工单位：合同号：
现场核验记录施工单位合同号
自检现场检测记录表
施工单位合同号
公路工程建设项目
桩基础振动、锤击沉桩施工原始记录
施工单位监理单位合同号
结构物名称工程编号浙路(JS)613
质检员：施工负责人：班组长：现场监理：
浙江省交通建设工程监督管理局
_______________________________ 沉桩分项工程质量检验评定表
浙路（ZP）106[816]
八市丁壬口夕钞工程部位：浙路（ZP）106[816]沆桩分项诉屋Z⅛^√"1工百日同田、工百日丁禾口
分项工程名称：（桩号、墩台号、孔号）工程质量检验评定表所属建仅项目（□同段）项目工程
所属分部工程名称：所属单位工程：项目工程施工单位：分项工程编号：
检验负责人：检测：记录：复核：年月曰
浙江省交通建设工程监督管理局。

DQL-01贵州公路建设项目道真至瓮安高速公路挖孔桩施工原始记录承包单位：合同号：DQL-02贵州公路建设项目道真至瓮安高速公路钻孔灌注桩施工原始记录承包单位：合同号：监理单位：编号：DQL-03贵州公路建设项目道真至瓮安高速公路钻(挖)孔桩终孔后灌注混凝土前原始记录承包单位：合同号：DQL-04贵州公路建设项目道真至瓮安高速公路挖孔桩（墙）基础验收原始记录承包单位：合同号：监理单位：编号：DQL-05贵州公路建设项目道真至瓮安高速公路特大桥桩基终孔验收记录表施工单位：合同号：填表说明：1、本表由各参加桥梁桩基成孔验收单位代表填写；2、填写时各方代表必须有明确意见。

贵州公路建设项目道真至瓮安高速公路沉井下沉施工原始记录承包单位：合同号：桩号部位：沉井名称：沉井高度：除土方法：贵州公路建设项目道真至瓮安高速公路水下混凝土灌注原始记录承包单位：合同号：DQL-08贵州公路建设项目道真至瓮安高速公路预应力管道原始记录承包单位：合同号：DQL-09贵州公路建设项目道真至瓮安高速公路预应力张拉(后张法)原始记录承包单位：合同号：桩号部位：DQL-10-1贵州公路建设项目道真至瓮安高速公路预应力张拉原始记录（两端张拉）承包单位：合同号：桩号部位：张拉混凝土强度：DQL-10-2贵州公路建设项目道真至瓮安高速公路预应力张拉原始记录（两端张拉）承包单位：合同号：监理单位：编号：DQL-11贵州公路建设项目道真至瓮安高速公路预应力张拉记录汇总表承包单位：合同号：编号：DQL-12贵州公路建设项目道真至瓮安高速公路构件压浆原始记录承包单位：合同号：桩号部位：施工现场技术负责人：压浆负责人：记录：监理员：日期：DQL-13贵州公路建设项目道真至瓮安高速公路梁（板）封端原始记录承包单位：合同号：DQL-14贵州公路建设项目道真至瓮安高速公路梁（板）安装原始记录承包单位：合同号：构件名称及编号：贵州公路建设项目道真至瓮安高速公路主索鞍、散索鞍安装检查原始记录承包单位：合同号：贵州公路建设项目道真至瓮安高速公路主缆索股质量检查原始记录承包单位：合同号：贵州公路建设项目道真至瓮安高速公路主缆防护检查原始记录承包单位：合同号：贵州公路建设项目道真至瓮安高速公路主缆索股力检查原始记录承包单位：合同号：贵州公路建设项目道真至瓮安高速公路吊杆长度偏差检查原始记录承包单位：合同号：DQL-20贵州公路建设项目道真至瓮安高速公路主缆索股紧缆后空隙率、缆径检查原始记录承包单位：合同号：贵州公路建设项目道真至瓮安高速公路加劲肋涂装内、外面漆膜厚度检查原始记录承包单位：合同号：贵州公路建设项目道真至瓮安高速公路加劲肋焊接时节段间缝宽检查原始记录承包单位：合同号：DQL-23贵州公路建设项目道真至瓮安高速公路加劲梁节段尺寸偏差、锚座检查原始记录承包单位：合同号：监理单位：编号：。

检表402钢筋安装检验汇总表合同号：承包人：有限公司监理人：有限公司 编 号： 工程名称 王羡桥 施工日期外观检测 桩号及部位 1#桩基 检验日期项次 检查项目规定值或允许偏差检测结果1 受力钢筋间距（mm）两排以上排距 ±5梁、板、拱肋 ±10基础、锚碇、墩台、柱±20灌注桩 ±202 箍筋、横向水平钢筋、螺旋筋间距（mm）±103钢筋骨架尺寸（mm）长 ±10宽、高或直径±54 弯起钢筋位置（mm） ±205 保护层厚度（mm）柱、梁、拱肋 ±5基础、锚碇、墩台±10板 ±3自检说明：质检负责人：日期： 技术负责人： 日期： 监理评语：专业工程师： 测量工程师： 试验工程师： 日期：检表406 钻孔灌注桩检验汇总表合同号：承包人：有限公司监理人：有限公司 编 号： 工程名称 王羡桥 施工日期外观检测 桩号及部位 1#桩基 检验日期项次 检查项目 规定值或允许偏差 检测结果1 混凝土强度（MPa） 在合格标准内2 桩位（mm）群桩 100排架桩允许 50极值 1003 孔深（m）4 孔径（mm）5 钻孔倾斜度（mm） 1%桩长，且不大于5006 沉淀厚度（mm）摩擦桩支承桩 不大于设计规定 /7 钢筋骨架底面高程（mm） ±50自检说明：质检负责人： 日期： 技术负责人： 日期： 监理评语：专业工程师： 测量工程师： 试验工程师： 日期：冠县危窄桥改造项目钻孔桩钢筋安装检验表合同号： 检表428承包人：有限公司 监理人：有限公司编 号：工程名称 王羡桥 施工日期 桩号及部位1#桩基检查日期构件编号主筋根数(根) 主筋直径(mm) 主筋间距(mm) 箍筋或螺旋筋 间距(mm) 骨架长度(mm) 骨架外径 (mm) 主筋焊接长度（mm） 保护层厚度 (mm) 设计实际 设计 实际 设计 实际 设计 实际 设计 实际 设计 实际 设计 实际 设计 实际自检说明：监理评语：签字： 日期：签字： 日期：钻孔桩钻孔检验表标段： 检表429承包人：有限公司 监理人：有限公司编号：工程名称王羡桥 施工日期桩号及部位 1#桩基检查日期墩 台 编 号钻孔底标高(mm) 设计 实际 护筒顶标高（mm） 钻 机 型 号 钻孔深度(m) 设计实际 护筒直径（mm） 钻 孔 编 号孔径（mm） 设计实际护筒长度（mm）接班 日 时 分 本班进尺(m) 总进尺(m)地质情况 钻头型式和直径 泥浆指标事故情况及处理方法 孔径检查情况 现场负责人交班 日 时 分日 时 分日 时 分日 时 分日 时 分日 时 分日 时 分日 时 分日 时 分 自检说明：监理评语：签字：日期：签字：日期：钻孔桩灌注砼前检验表检表430承包人：有限公司监理人：有限公司工程名称 王羡桥 施工日期桩号及部位 1#桩基 检查日期墩台编号：钻孔编号：孔径（mm） 设计： 孔的中心位置： 地质情况： 实际：倾斜度设计坐标：x= y=孔深（m） 设计： 实测坐标：x= y=实际：孔内沉淀厚度(mm) 钢筋骨架底面高程（mm）： 设计：实际：清孔后泥浆指标自检说明：签字： 日期： 监理评语：签字： 日期：冠县危窄桥改造项目钻孔桩砼灌注检验表合同号：检表431承包人：有限公司 监理人：有限公司编 号： 工程名称 西里村桥 施工日期 桩号及部位 #桩基检查日期 墩台编号 桩设计直径（mm）设计桩底标高（mm） 灌注前孔底标高（mm）桩 编 号 护筒顶标高（mm）钢筋骨架底标高（mm）计算砼浇筑方量（m 3）砼 标 号水泥品种及标号坍 落 度（mm） 实灌砼方数（m 3）时间灌前孔深（m）导管长度（m）埋管深度（m）导管拆除数量 实际砼数量备 注 节数 长度（m）盘数 数量（m 3） 累计数量（m 3）沉淀厚（mm）实测坍 落度（mm）自检说明： 签字： 日期：监理评语：签字： 日期：冠县危窄桥改造项目混 凝 土 检 验 表合同号：检表822承包人：有限公司 监理人：有限公司编 号：工程名称 王羡桥 施工日期 桩号及部位 1#桩基检测日期构件名称 及编号 浇筑起止时间 水泥品种及标号 拌和 时间 （min） 气温（℃）砼设计强度（MPa） 砼理论配合比（水泥：砂：碎石：水： 减水剂 ） 水灰比原材料含水量 （%） 坍落度（mm） 每立方米砼中各项材料用量（kg） 砂 石水泥 砂 碎石 水 减水剂自检说明：监理评语：签字：日期：签字： 日期：检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：标段： 检表410墩、台身检验汇总表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目墩柱钢筋安装检验表合同号： 检表428承包人：有限公司 监理人：有限公司合同号： 冠县危窄桥改造项目检表821模板检验表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：标段：检表412墩、台帽或盖梁汇总表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目钢 筋 安 装 检 验 表合同号 ：检表819承包人：有限公司 监理人：有限公司编号：合同号： 冠县危窄桥改造项目检表821模板检验表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：冠县危窄桥改造项目检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：冠县危窄桥改造项目钢 筋 安 装 检 验 表合同号 ：检表819承包人：有限公司 监理人：有限公司编号：合同号： 冠县危窄桥改造项目检表821模板检验表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：冠县危窄桥改造项目检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：标段： 冠县危窄桥改造项目检表420挡块检验汇总表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目钢 筋 安 装 检 验 表合同号 ：检表819承包人：有限公司 监理人：有限公司编号：合同号： 冠县危窄桥改造项目检表821模板检验表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：冠县危窄桥改造项目桥（涵）台背回填检验表标段：检表458承包人：有限公司 监理人：有限公司编号：试表3承包单位：XXXXXXXXXX 有限公司监理单位：XXXXXXXXXX 有限公司试验人：冠县危窄桥改造项目含水量试验记录(烘干法)合同号： 编 号：监 理： 年 月 日合同号：检表206承包单位：XXXXXXXXXX 有限公司监理单检验人：监理：年 月 日冠县危窄桥改造项目压实度检验记录（灌砂法）冠县危窄桥改造项目检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：标段： 冠县危窄桥改造项目检表427桥头搭板检验汇总表承包人：有限公司监理人：有限公司编号：钢 筋 安 装 检 验 表合同号 ：检表819承包人：有限公司 监理人：有限公司编号：混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：标段： 检表426砼防撞护栏浇筑检验汇总表承包人：有限公司监理人：有限公司编号：钢 筋 安 装 检 验 表合同号 ： 检表819承包人：有限公司 监理人：有限公司 编号：混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：合同号： 冠县危窄桥改造项目浆砌砌体检验汇总表承包人：有限公司监理人：有限公司编 号：标段： 冠县危窄桥改造项目检表401桥梁总体检验汇总表承包人：有限公司监理人：有限公司编号：标段： 冠县危窄桥改造项目检表403钢筋网检验汇总表承包人：有限公司监理人：有限公司编号：标段： 冠县危窄桥改造项目检表418桥面铺装检验汇总表承包人：有限公司监理人：有限公司编号：标段： 冠县危窄桥改造项目检表447桥面铺装检验表承包人：有限公司标段： 冠县危窄桥改造项目检表820钢筋网检验表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：标段： 冠县危窄桥改造项目检表422伸缩缝安装检验汇总表承包人：有限公司监理人：有限公司编号：冠县危窄桥改造项目混 凝 土 检 验 表合同号： 检表822承包人：有限公司 监理人：有限公司编 号：检表402钢筋安装检验汇总表承包人：有限公司合同号：监理人：有限公司编号：检表413 梁（板）预制检验汇总表承包人：有限公司标段：标段一监理人：有限公司编号：检表414梁（板）安装检验汇总表承包人：有限公司标段：标段一监理人：有限公司编号：冠县危窄桥改造项目梁（板）预制检验表标段：标段一 检表437承包人：有限公司。

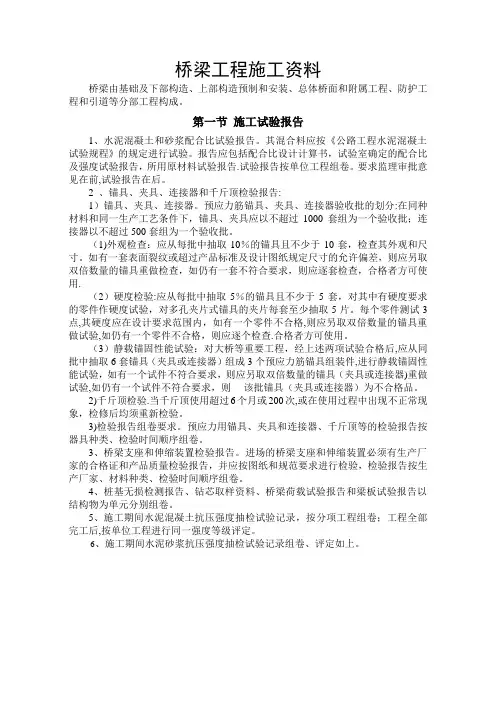

桥梁工程施工资料桥梁由基础及下部构造、上部构造预制和安装、总体桥面和附属工程、防护工程和引道等分部工程构成。

第一节施工试验报告1、水泥混凝土和砂浆配合比试验报告。

其混合料应按《公路工程水泥混凝土试验规程》的规定进行试验。

报告应包括配合比设计计算书，试验室确定的配合比及强度试验报告，所用原材料试验报告.试验报告按单位工程组卷。

要求监理审批意见在前,试验报告在后。

2 、锚具、夹具、连接器和千斤顶检验报告:1）锚具、夹具、连接器。

预应力筋锚具、夹具、连接器验收批的划分:在同种材料和同一生产工艺条件下，锚具、夹具应以不超过1000套组为一个验收批；连接器以不超过500套组为一个验收批。

（1)外观检查：应从每批中抽取10％的锚具且不少于10套，检查其外观和尺寸。

如有一套表面裂纹或超过产品标准及设计图纸规定尺寸的允许偏差，则应另取双倍数量的锚具重做检查，如仍有一套不符合要求，则应逐套检查，合格者方可使用.（2）硬度检验:应从每批中抽取5％的锚具且不少于5套，对其中有硬度要求的零件作硬度试验，对多孔夹片式锚具的夹片每套至少抽取5片。

每个零件测试3点,其硬度应在设计要求范围内，如有一个零件不合格,则应另取双倍数量的锚具重做试验,如仍有一个零件不合格，则应逐个检查.合格者方可使用。

（3）静载锚固性能试验：对大桥等重要工程，经上述两项试验合格后,应从同批中抽取6套锚具（夹具或连接器）组成3个预应力筋锚具组装件,进行静载锚固性能试验，如有一个试件不符合要求，则应另取双倍数量的锚具（夹具或连接器)重做试验,如仍有一个试件不符合要求，则该批锚具（夹具或连接器）为不合格品。

2)千斤顶检验.当千斤顶使用超过6个月或200次,或在使用过程中出现不正常现象，检修后均须重新检验。

3)检验报告组卷要求。

预应力用锚具、夹具和连接器、千斤顶等的检验报告按器具种类、检验时间顺序组卷。

3、桥梁支座和伸缩装置检验报告。

进场的桥梁支座和伸缩装置必须有生产厂家的合格证和产品质量检验报告，并应按图纸和规范要求进行检验，检验报告按生产厂家、材料种类、检验时间顺序组卷。

钻孔灌注桩原始记录表钻孔灌注桩是土木工程中常用的基础结构形式，具有施工方便、承载力高、节省材料等优点。

在施工过程中，为了确保工程质量，需要对施工过程进行详细的记录。

本文将介绍钻孔灌注桩原始记录表的内容及填写方法。

一、工程概况在记录表的顶部，需要填写工程名称、工程地点、施工单位、监理单位等信息。

这些信息有助于了解工程的基本情况，为后续的施工和验收提供参考。

二、施工准备在施工准备阶段，需要记录的内容包括：1、施工图纸和技术交底：记录图纸名称、设计单位、图纸编号等信息。

同时，需要记录技术交底的内容和时间。

2、施工方案：记录施工方案的内容，包括施工流程、施工工艺、安全措施等。

3、施工设备和材料：记录施工所使用的设备和材料信息，包括种类、型号、数量等。

4、现场布置：记录现场布置情况，包括施工区域、材料堆放区域、人员住宿区域等。

三、施工过程记录在施工过程中，需要记录的内容包括：1、桩位放样：记录桩位的放样数据，包括坐标、高程等信息。

2、钻孔记录：记录钻孔的深度、孔径、地质情况等信息。

同时，需要记录钻孔过程中遇到的问题和解决方法。

3、钢筋笼制作和安装：记录钢筋笼的制作和安装过程，包括钢筋规格、数量、焊接情况等。

4、混凝土灌注：记录混凝土的灌注过程，包括混凝土种类、配合比、灌注量等。

同时，需要记录混凝土试块的留置情况。

5、施工问题及处理措施：记录施工过程中遇到的问题和处理措施，如塌孔、断桩等情况的处理方法。

四、质量检测记录在施工过程中或施工完成后，需要对工程质量进行检测。

质量检测记录应包括以下内容：1、桩身完整性检测：采用超声波检测等方法对桩身完整性进行检测，记录检测结果。

2、承载力检测：对桩的承载力进行检测，记录检测结果及对应的设计承载力。

3、沉降观测：对桩基础的沉降进行观测，记录观测结果。

4、混凝土强度检测：对桩基础混凝土的强度进行检测，记录检测结果及对应的设计强度。

5、其他质量检测数据：如桩位偏差、钢筋间距等数据的检测结果。

济祁高速公路（淮南至合肥段）路基工程建设项目
施工放样报验单
监-02
济祁高速公路（淮南至合肥段）路基工程建设项目
路基、结构物、路面坐标放样检查表
检-37
检验申请批复单
监-08
路基、构造物、路面高程测量表
检-02
济祁高速公路（淮南至合肥段）路基工程建设项目
路基、结构物、路面坐标放样检查表
检-37
K80+885.5 25#-1桩基护筒检测表
检-28
检验申请批复单
监-08
钻孔桩灌注混凝土施工前检查表
检-38
济祁高速公路（淮南至合肥段）路基工程建设项目
钻孔灌注桩钻孔原始记录表
检-26
济祁高速公路（淮南至合肥段）路基工程建设项目灌注桩钢筋骨架制作及安装质量检验表
检-40
济祁高速公路（淮南至合肥段）路基工程建设项目路基、构造物、路面高程测量表
检-02
路基、结构物、路面坐标放样检查表
检-37
钢筋加工及安装分项工程质量检验评定表
评-22
检验申请批复单
监-08
混凝土施工原始记录表
检-23
水下混凝土灌注原始记录表
检-27
检验申请批复单
监-08
济祁高速公路（淮南至合肥段）路基工程建设项目
路基、结构物、路面坐标放样检查表
检-37
路基、构造物、路面高程测量表
检-02
#桩基完工检测表
检-29
钻孔灌注桩分项工程质量检验评定表（参照钢筋分项填写）
评-27。

工程报验单施工单位：合同号：基坑检验记录表施工单位：合同号：结构物基底承载力试验记录表施工单位：合同号：分项工程质量检验评定表分项工程名称:填写质量划分体系中的分项工程所属分部工程：填写质量体系划分中的分部工程所属建设项目：工程部位：施工单位：监理单位：混凝土基础检验记录表施工单位：合同号：模板检验记录表施工单位：合同号：混凝土浇筑检验记录表施工单位：合同号：1－2 桩基础包括以下表格：1）交工证书、认可书、工程报验单（略）2）钻孔灌注桩分项工程质量检验评定表3）钻孔原始记录4）钻孔桩水下混凝土灌注记录5）钻孔桩钻孔终孔后灌注砼前检验记录6）桩头破除后检验记录表7）钢筋加工及安装分项工程质量检验评定表（略）8）钢筋加工及安装检验记录表（略）9）施工放样报验单（略）10）水泥混凝土抗压强度报告（略）11）泥浆比重、含砂率、稠度（略）12）桩基无破损检测报告（略）分项工程质量检验评定表分项工程名称：填写质量划分体系中的分项工程所属分部工程：填写质量体系划分中的分部工程所属建设项目：工程部位：施工单位：监理单位：钻孔原始记录施工单位：合同号：钻孔桩水下混凝土灌注记录施工单位：合同号：钻孔桩钻孔终孔后灌注砼前检验记录表施工单位：xx公司合同号：TC-2桩头破除后质量检查记录施工单位：桥梁名称：K19+213小桥合同号：注：此表应附平面位置检测记录、高程检测记录。

其他所有涉及到平面位置、高程的表格须附此两表。

2-1承台、系梁包括以下表格：1）交工证书、认可书、工程报验单（略）2）承台、系梁分项工程质量检验评定表3）承台、系梁检验记录表4）钢筋加工及安装分项工程质量检验评定表（略）5）钢筋加工及安装检验记录表（略）6）模板检验记录表（略）7）混凝土浇筑记录（略）8）施工放样报验单（略）9）水泥混凝土抗压强度报告（略）分项工程质量检验评定表分项工程名称：填写质量划分体系中的分项工程所属分部工程：填写质量体系划分中的分部工程所属建设项目：工程部位：施工单位：监理单位：15承台、系梁检验记录表施工单位：合同号：162－2 墩台身包括以下表格：1）交工证书、认可书、工程报验单（略）2）墩台身分项工程质量检验评定表3）墩台身检验记录表4）钢筋加工及安装分项工程质量检验评定表（略）5）钢筋加工及安装检验记录表（略）6）模板检验记录表（略）7）混凝土浇筑记录（略）8）施工放样报验单（略）9）水泥混凝土抗压强度报告（略）分项工程质量检验评定表分项工程名称：填写质量划分体系中的分项工程所属分部工程：填写质量体系划分中的分部工程所属建设项目：工程部位：施工单位：监理单位：18墩、台身检查记录表施工单位：合同号：2－3 柱式墩包括以下表格：1）交工证书、认可书、工程报验单（略）2）柱或双壁墩分项工程质量检验评定表3）柱或双壁墩检验记录表4）钢筋加工及安装分项工程质量检验评定表（略）5）钢筋加工及安装检验记录表（略）6）模板检验记录表（略）7）混凝土浇筑记录（略）8）施工放样报验单（略）9）水泥混凝土抗压强度报告（略）。
