地形图识别基础知识

地形图知识点地形图是以比例尺为基础，通过等高线、颜色、符号、文字等手段表现一个区域的地表地貌特征及相关信息的地理图形。

它是地图学中的一项重要内容，所以学习地形图知识点是每个地理爱好者的必修课程。

一、地形图比例尺地形图的比例尺是指地形图上图像与实际地类地貌的比例关系。

比较常见的有1:10,000、1:25,000、1:50,000、1:100,000、1:250,000等，比例尺越大，地图上的图像和实际被代表地貌的比例就越大。

二、等高线等高线是地形图最常用的标记方式之一，通常用棕红色表示。

等高线是贯穿地图的线条，代表相同高程的地理线。

等高线之间的垂直距离，即高差可以计算出来。

等高线的形态可以呈现山脊、山谷、水域等地貌特征。

三、地形符号地形符号是地图上标注地类地貌的方法之一，它可以标记各种地貌形态、地表特征，如山体、塔楼、平原、道路、桥梁、建筑物等。

地图上的地理西湖等水域通常用蓝色标记，山峰等地物通常用黑色标记。

四、颜色颜色是地面特征的另一种表示方式，常用的颜色有绿色、棕色、深浅红色和灰色等。

其中，绿色适用于植被茂密的地区，棕色适用于荒漠、岩石等地貌特征区，深浅红色适用于高山、山谷等特征区。

可以通过颜色的不同来快速地识别地形的特点。

五、比例尺尺度线由于地图的比例尺代表实地比例的大小，所以在地形图的角落或多或少地还有一段比例尺线。

比例尺线通常会用中佑（mm）或英寸（英寸）代表，图中通过比例的变化来让读者知道多少远距离的地图实际长度是多少毫米、英寸。

六、注记注记是地图上除了图形符号和颜色之外的一种重要标记方式。

注记可以标示地名、标志点、测高值、坐标等信息。

注记既可以在坐标轴、比例尺线、图例甚至图框上加上文字也可以在地形图内的特定位置加上文字。

综上所述，可以看出地形图是地理研究的重要手段之一，可以让学生了解地质地貌特征，也可以帮助他们更好地掌握地理概念。

初中地理知识点：地形图判读
海拔：
地面某个点高出海平面的垂直距离，叫做海拔。

海拔也称为绝对高度。

相对高度：
地面上某一点高出另一点的垂直距离称为相对高度。

等高线：
把各个地点的海拔标注在地图上，再把海拔相同的点连成线，称为等高线。

等深线：
在地图上，把海洋中深度相同的线连接起来，叫做等深线。

等高线地形图的特征：
1.同线等高，同图等距；
2.等高线为闭合的平滑曲线；
3.等高线的疏密决定坡度大小；
4.等高线一般不相交不重叠。

地形图的分类：
常见的地形图有三种，等高线地形图、等深线地形图、地形剖面图，能最直观反映地表起伏的是地形剖面图，在分层设色地形图上，通常用蓝色表示海洋，用绿色表示平原，地形的基本类型有五种，分别是高原、平原、山地、盆地、丘陵。

地形图的识读：
1.判断地势高低：同一等高线上各点的海拔相同，等高距在同一等高线地图上是相等的。

地面越高，数值越大；反之，数值越小，地势越低。

2.判断坡度的陡缓：同一等高线的地形图上，等高线越密，坡度越陡，海底等深线越密，坡度越陡。

地形图图例：
地形剖面图的制作：
在等高线地图上，沿着某一方向画一条直线，然后将该直线的交点一一投射到间隔高度相同的平行线上，得到不同点，把着这些点用平滑的曲线连接，构成地形剖面图。

外图廓线外，还应注明测量所用的平面坐标系和高程坐标
系、比例尺、测绘日期和测绘单位等。
东村 803厂 钢厂
西保村
仙台镇南 第三小学
北宋村
小庙村
热电厂 10.0-21.0
密级
22.0 10.8
21.0 10.8
测 绘 机 关 全 称 10.0
21.0
附 注 ：
10.0 22.0
1988年5月 测图。 任意直角坐标系，坐标起点以 为原点起算。 1985年国家高程基准，等高距1m。 1:1000 1993年图式。
测量员 绘图员 检查员
4 . 三北方向图

在中小比例尺的图的南图廓线的右下方，
还绘有真子午线、磁子午线和坐标纵轴的
方向的这三者之间的角度关系，称为三北
方向图。

利用三北方向图，可对图上
任一方向的真方位角、磁方
位角和坐标方位角三者间作 相互换算。

此外，在南、北内图廓线上，
还绘有标志点P和P’，该两点 的连线即为该图幅的磁于午 线方向，有了它利用罗盘可 将地形图进行实地定向 。
第七章 地形图的基本知识
§7.1 地形图的比例尺
§7.2 地形图的分幅和编号
§7.3 地形图图外注记 §7.4 地物符号
§7.5 地貌符号——等高线
地形
地 地 形 物 —地面上天然或人工形成的物体，如房
屋、道路、农田、桥梁……
地貌 Biblioteka 地面高低起伏的自然形态，如山脉、河流、平原、洼地……
地形图
如果既表示出各种地物，又用等高线表示出
• 定义：凡是长度能依比例，而宽度不能 缩绘的狭长地物符号。
• 线状符号的长度方向按实际测定，宽度 和符号样式有专门规定。如铁路、高压 线路、围墙等。

《地形图的判读》知识点解析例题解析【例1 — 1】世界最高峰珠穆朗玛峰海拔约8 844米，我国陆地最低的地 方吐鲁番盆地在海平面以下155米，两地相对高度约是( )。

A. 8689 米B. 9003 米C. 8999 米D. 9009 米解析：首先确定所求两点的海拔。

然后计算二者海拔之差就是相对 高度。

答案：C(1)写出图中字母所代表的地形名称。

A, B, C, D, E 。

(2) H 点与G 点的相对高度是 米。

(3)沿B 虚线和C 虚线登山，较容易的是，其原因是在等高线地形图上，可以根据等高线的疏密状况判断地面的高低起伏。

坡陡的地方，表示等高线密集；坡缓的地方，表示等高线稀疏。

山体的不同部位，等高线形态也不一样。

山体不同部位的等高线分布特点，如下表：（4）等深线①含义：在地图上，把海洋中深度相同的各点连接成线，叫等深线。

②等深线地形图的判读在等深线地形图上，可以根据等深线的疏密状况判断海底的坡度大小。

坡陡的地方，等深线密集，坡缓的地方，等深线稀疏。

（4）山峰M与A，较高的是。

解析：第（1）题，根据图中等高线的分布特点可知，A处等高线封闭，数值从中间向四周逐渐降低，为山峰；B处等高线的弯曲部分向海拔低处凸出，为山脊；C处等高线的弯曲部分向海拔高处凸出，为山谷；D 处位于两个山顶之间相对低洼的部分，为鞍部；E处有几条海拔不同的等高线重叠相交，为陡崖。

第（2）题，H点所在的等高线是400米，G点处在200米等高线上，二者相对高度是200米。

第（3）题，沿B处虚线的等高线稀疏，说明坡度较缓，易攀登。

第（4）题，根据等高线地形图中数据变化规律，A、M两点海拔高，是山峰，且M峰多了一条等高线，海拔比A峰高。

答案：（1）山峰山脊山谷鞍部陡崖（2）200（3）B此处等高线稀疏，表示坡度较缓（4）M基础知识二、分层设色地形图①定义：在绘有等高线和等深线的地形图上，把不同高度和深度的范围着上不同的颜色（海洋则着上深浅不同的蓝色），这样的地图叫做分层设色地形图。

(4) 地物注记 有些地物除了用相应的符号表示外，对于地物的性质、名称等在 图上还需要用文字和数字加以注记， 如房屋的结构、层数、地名、路名、单位名、计曲线的高程、碎 部点高程、独立性地物的高程以及河流的水深、流速等。
三、地貌符号 1、 等高线 等高线是地面上高程相等的相邻各点所连的 闭合曲线。 例如，当水面高为70m时，曲线上任一点的 高程均为70m； 将这些水涯线垂直投影到水平面上，并按一定 的比例尺缩绘在图纸上，这就将小岛用等高线 表示在地形图上了。 2、 等高距与等高线平距 地形图上相邻两条等高线间的高差，称为等高距(contour interval) 。 同一幅地形图的等高距是相同的，因此地形图的等高距也称为基本等高距。 大比例尺地形图常用的基本等高距为0.5m、1m、2m、5m等。 等高距越小，用等高线表示的地貌细部就越详尽；等高距越大，地貌细部表 示的越粗略。 测绘地形图时，要根据测图比例尺、测区地面的坡度情况和按国家规范要求 选择合适的基本等高距，见表9-4。
1：1万地形图的分幅编号： 将1：10万图幅按经差3′45″，纬差 2′30″ 分为64幅，其编号是在1：10万图幅 后面加上相应的序号，如G-47-124-（25）
y=[（φ左上- φ）/2.5′]×8+（ λ - λ左上） /3.75′+1
四、1：5000、1：2000地形图的分幅编号
1：5000地形图按经差1′52.5″，纬差1′15″ 将一幅1： 1万地形图分为四幅1：5000地形图，其编号是在1：1万图 幅后面加上相应的序号，用a、b、c、d表示， 如J-50-72-（32）- a 1：2000地形图按经差37.5″，纬差25″ 将一幅1：5000 地形图分为9幅1：2000用数字1、2、 …… 、 9表示， 如J-50-72-（32）- a-9

返回
一、地形图的主要用途
主要用途
1、地质勘探。 2、矿山开采。 3、城市用地分析。 4、城市规划。 5、工程建设。
可读性：全面客观 反映 地面情况：地貌、地物、 居民地、水系、交通、通讯、管线、 农林等多方面信息，作为设计依据。
可量性：提供地面基本数据：点、线、角、 高程、方向、面积、坡度等。
多用性：可编绘一系列专题图。
等高线并注记高程mm) 间曲线 — 为了较好地表示局部地区地形的细部，
以等高距的一半用长虚线加绘的等高 线mm) 辅助曲线 — 为了更好地表示局部地区地形的细部， 以任意高程用短虚线加绘的等高线mm)
４．典型地貌的名称及等高线
地貌是地形图要表 示的重要信息之一。 地貌尽管千姿百态、 错综复杂，但其基本 形态可以归纳为几种 典型地貌：如山头、 山脊、山谷、山坡、 鞍部、洼地、绝壁等
东村
803厂 钢厂
21.0 10.8
西保村
仙台镇南 第三小学
北宋村 小庙村
热电厂 10.0-21.0
说明本图幅与相邻图幅
的关系,以供索取相邻图幅
时使用图廓是图幅四周的范围线测 .
绘
机
三、 图廓和坐标格网线
关 全
称 10.0
内图廓----分幅时的坐21.0 标格网线
1988年5月 测图。
图廓
任意直角坐标系，坐标起点以 为原点起算。
2．图示比例尺
最常见的图示比例尺为直线比例尺
1000m 500m
0
1
1580m
优点：便于直接量取长度，并可减小因图纸伸缩变形而引 起的误差，速度快，直观；换算精度低。
（二）地形图按比例尺分类 大比例尺图 l:500 、 l:1000 、 l:2000 、 l:5000

（二）地形图比例尺
比例尺精度：相当于图上0.1mm的
实地水平距离称为比例尺精度。在图 上，人们正常眼晴能分辨的最小距离 为0.1mm ，因此一般在实地测图时， 就只需达到图上0.1mm的正确性。显 然，比例尺越大，其比例尺精度也越 高。
（三）地形图的图框外注记
图名和图号 比例尺
•接图表 •坐标格网
大比例尺地形图：通常把l:500、l:l000、 l:2000 、 l:5000 、 l:l0000 比 例 尺 的 地 形 图 称为大比例尺地形图；
中比例尺地形图：1:2.5万、1:5万、1:l0万 比例尺的地形图称为中比例尺地形图；
小比例尺地形图：l:20万、1:50万、l:100 万比例尺的地形图称为小比例尺地形图。
l．依比例尺符号 2．半依比例尺符号 3．不依比例尺符号 4．地物注记和说明符号
地形图图式
（五）地貌的表示方法
1、等高线的含义：
地面上各个相同高度点所连成的曲线， 投影在平面上所形成的曲线称为等高线。 等高线是地形图最主要的构成部分。
（五）地貌的表示方法
2、等高线表示地貌的原理
假设把一座山，从底到顶，按相等 的高度，一层一层地水平面横截，则山 的表面便会留下一条一条的弯曲截口痕 迹线，再将这些截口痕迹线垂直投影到 一个平面上，便呈现出一圈套一圈的曲 线图形。地形图就是根据这个道理来表 示地貌的。
村庄、塔等主要的地物标，在开阔地区是准确 的，在隐蔽地区是表示大概位置。
地形图上所表示的国家测量三角点，水准点的
位置是精确的，可用来对图和寻找方位。
爱护图纸，注意图纸的伸缩
谢谢
（五）地貌的表示方法
等高距：相邻等高线之间的高差称为等高距，常 以h表示。

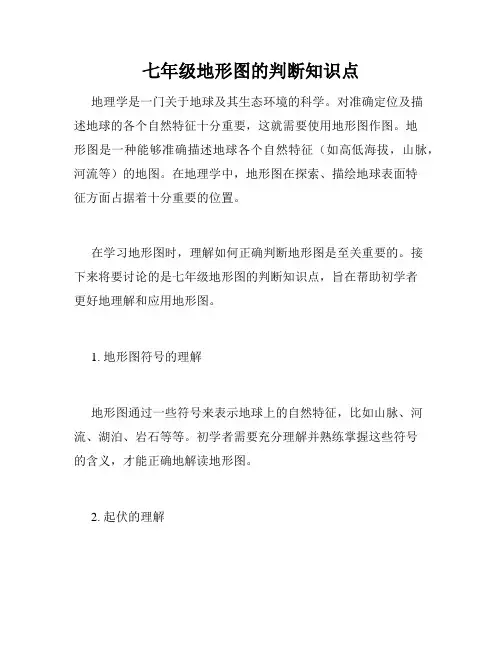

七年级地形图的判断知识点地理学是一门关于地球及其生态环境的科学。

对准确定位及描述地球的各个自然特征十分重要，这就需要使用地形图作图。

地形图是一种能够准确描述地球各个自然特征（如高低海拔，山脉，河流等）的地图。

在地理学中，地形图在探索、描绘地球表面特征方面占据着十分重要的位置。

在学习地形图时，理解如何正确判断地形图是至关重要的。

接下来将要讨论的是七年级地形图的判断知识点，旨在帮助初学者更好地理解和应用地形图。

1. 地形图符号的理解地形图通过一些符号来表示地球上的自然特征，比如山脉、河流、湖泊、岩石等等。

初学者需要充分理解并熟练掌握这些符号的含义，才能正确地解读地形图。

2. 起伏的理解在解读地形图时，你需要了解地图上的线条及其颜色所代表的含义。

不同颜色的线条代表着不同高度的地形。

蓝色线条代表河流的流向，越靠近中央的线越宽，表示河水越深，越靠近两边的线就越窄，表示河水较浅。

高处的地方用棕色线条表示。

3. 高度关系的理解地形图是用轮廓线表示高度关系的地图，因此，在解读地形图时，需要注意轮廓线上的数字，以及轮廓线之间的高差。

每一条轮廓线上的数字代表的是该线所表示的等高线高度，高低之间的数字差距越大，表示高差越大。

4. 路径判断的方法在解读地形图时，还需要了解路径的判断方法。

在判断路径的时候，要充分考虑高差、天然条件等因素，比如路程是否陡峭、是否能穿越悬崖、是否有河流等障碍。

5. 大地方位的判断最后一个需要掌握的知识点是大地方位的判断，即方向的判断。

在解读地形图时，需要明确方向，以便更好地理解地图。

学生可以通过地图上的方位点来判断方向，比如问路时就可以根据方位点的位置与自己的位置来确认自己的方向。

总之，判断地形图是理解和应用地理学的重要环节，需要充分掌握符号，起伏，高度关系，路径和大地方位等方面的知识。

学生需要不断练习，掌握基本技能之后，才能更好地应用地形图。

地形图的一般常识和使用方法地形图是国民经济建设中不可缺少的图面资料。

在农林业生产中，土地规划、资源开发、森林资源调查、林区规划设计、农田基本建设、运输道路的勘察设计、水利工程规划等等工作都是在地形图上进行的。

因此，正确使用地形图是我们每个林业工作者必备的知识。

一、地形图的概念和分类（一）概念将地球表面的地形地物，经过测量，按一定的比例尺缩小后，用不同的符号、线条综合后表现在图纸上，形成与地面相似的图形，称为地形图。

地形：是地物地貌的总称。

地物：指地面上诸如房屋、道路、田园、城镇、河流等物体。

地貌：指地面上高低起伏如山岭、平原、断崖、绝壁等形体，是地球表面多种多样的高地和凹地的总称。

（二）分类地形图按比例尺大小、内容、用途等的不同可进行如下分类：1．按比例尺大小分：大比例尺地形图，比例尺为1/2000、1/5000、1/10000等；中比例尺地形图，比例尺为1/50000、1/25000等；”壤尺地形图，比例尺小于1/100000。

2．按地形图的内容分类：（1）普通地形图：具有区域的自然地理和社会经济等方面要素的地形图。

（2）专门地形图：除具有普通地形图的各要素外还包括某些特有的专门资料要素。

3．按地形图的用途可分为：参考图、教学图、军用图、飞行图、航海图等。

目前，我省林业生产中所用地形图是除去军事要素的中比例尺普通地形图。

二、地形图的内容地形图包括的内容很多，但总的来说可分为四个方面：（一）地形图的符号地球表面的地物地貌在地形图上的反映，绝大部分是按比例的，但为了突出某些要素，往往也出现超比例现象。

构成地形图的符号很多，国家测绘总局和中国人民解放军总参谋部测绘局都有共同的统一规定，按其符号形式可归纳为四类：1．轮廓地物符号：较大的房屋、湖泊、果园、森林等，其轮廓按比例缩绘；2．线状符号：如公路、铁路、河流、沟渠等，其长度按比例尺，宽度无法按比例尺表示；3．独立物体的超比例符号：如水井、独立树、独立屋、塔及有方位意义的地物；4．数字和文字注记：即图上用文字和数字说明各种内容所表达的意义、名称和数量。

37.96 +0.14 39.32 +1.50
36.06 -1.76
35.44 -2.38
37.22 -0.60
36.87 -0.95
38.43 +0.61
38.20 +0.38
1:1000
有填有挖时，分开算:
37.33 －0.49
0
37.07 +0.05
AT
37.29 －0.53
AW
0
38.41 +0.59
Hi－第i个方格的
四个顶点的
平均高程 n－方格个数
H设 H ＝
角
36.06
37.22
35.44
36.87
2 H 边 3 H 拐 4 H中 4n
1:1000
在原图中内插出设计标高通过的等高线 (用虚线表示);
36.16 1 37.3337.82 37.87 2 3 37.96
黄家湾 黎明村 游李村
32.0
1:000
接合表 — 表明该幅图与相邻图幅之间的关系， 一般列于图幅的左上方。
三、地物及其在地形图上的表示方法：
地物 — 地面上天然形成或人工修建的
固定物体。如：房屋、道路、
森林、湖泊、河流等。 根据其形状不同，在地形图上有 以下几种表示法：
1 、比例符号 — 地物的大小、形状与实 地成比例。(如房屋、草 地、公路等) 坚4
行 数
列 数
2
4
12
24
48
96
192
2
4
12
24
48
96
192
地形图图幅编号如下： × ×× × ××× ××× （1） （2） （3） （4） （5） 1：100万图幅的行号字符码 1：100万图幅的列号字符码 比例尺代码 图幅行号数字码 图幅列号数字码 例：北京市1：10万图幅编号是J50D008004 三明市1：10万图幅编号为G50D006008。

分幅的方法分类
• 梯形分幅——按经度、纬度分幅
a、适用于：小、中比例地形图 b、按照国际的统一规则分幅和编号
• 矩形分幅 主要用于工程建设大比例尺地形图。
地形图的分幅与编号
梯形分幅
1 1：100万地图编号采用国际1：100万地图编号标准。
2
从赤道起算，每纬差4°为1行，至88°，南北半球各分为22横行，依次编
J-50-1
1:5万 A,B,C,D
J-50-1-A
1:1万 (1),(2),┉,(64)
J-50-1-(1)
1:2.5万 1,2,3,4
J-50-1-A-1
1:5千 a,b,c,d
J-50-1-(1)-a
地形图编号
• 1:100万地形图的编号——如J50。
• 1:50万～1:5000地形图的编号。以1:100万编号为 基础，采用行列式编号方法。
J-50
其他基本比例尺地形图分幅
1∶50万地形图的编号
晕线所示图号为J50B001002
1∶25万地形图的编号
晕线所示图号为J50C003003
梯形分幅关系示意图
1:100万
J-50
1:50万 A,B,C,D
J-50-A
1:25万 [1],[2],┉,[16]
J-50-[1]
1:10万 1,2,┉,144
基本概念
地形图比例尺
图示比例尺：为了用图方便，以及减小由于图纸伸缩而引起的使用中的误差，在绘制地 形图时，常在图上绘制图示比例尺，最常见的图示比例尺为直线比例尺。
10 5 0 2cm
10
20
30
40m
1500
基本概念
地形图按比例尺分类
①大比例尺地形图

第六章地形图基本知识一、学习目的与要求1.掌握地形图的基本知识。

2.理解地形图的分幅与编号。

3.了确测图的准备工作的。

4.掌握常规测图方法。

5.了解地形图的绘制。

6．掌握地形图的识读和应用。

二、课程内容与知识点第一节地形图的基本知识一、地形图按照一定的比例尺和规定的符号，将测区内的地物和地貌在图纸上绘制成图。

平面图：只表示地物不表示地貌。

二、测图比例尺图上某一线段的长度与地面上相应线段的水平距离D之比，通常以分子等于1的分数形式表示，即：1/M，M称为比例尺分母。

1、数字比例尺：1/M2、图示比例尺三、地形图分类1、大比例尺地形图1：500~1：50002、中比例尺地形图1：5000~1：10万3、小比例尺地形图：小于1：20万四、比例尺精度人眼在图上能分辨的最小距离为0.1mm，因此在地形图上0.1mm所代表的地面上的实地距离称为比例尺精度。

即：比例尺精度=0.1M（mm）根据比例尺精度可以知道地面上量距应准确到什么程度，比例尺越大，表示地形变化的状况越详细，精度越高。

所以测图比例尺应根据用图的需要来确定，工程常用的几种大比例尺地形图的比例尺精度，如表8-1所列。

表8-1第一节地形在图上的表示方法一、地物的表示方法五、地物符号1、比例符号：如房屋、池塘等，2、非比例符号：如水井、独立树、测量控制点等3、半依比例尺符号：线状地物4、注记符号：用文字、数字或特殊的标记对地物加以说明的符号称为注记符号，如城镇名、道路名、高程注记、平面控制点点号等。

六、地貌符号地貌是指地球表面的各种起伏形态，它包括山地、丘陵、高原、平原、盆地等。

1.等高线原理1)等高线的形成和定义用不同高程而间隔相等的一组水平面P1，P2，P3与地表面相截，在各平面上得到相应的截取线，将这些截取线沿着垂直方向正射投影到水平投影面P上，便得到表示该地表面的一些闭合曲线，即等高线。

如图8-5所示的就是地面高程为90m、95m、100m的等高线，所以等高线就是地面上高程相等Array的相邻点连接而成的闭合曲线。

一.地形图在我们工作中作用上有何重要作用我们单位工作总是离不开地图的。

有的同志把地图比作是“协同作战的共同语言”，“无声向导”，“调查员的眼睛”等等。

这些比喻生动、恰当地表明了地图在野外工作中的重要作用。

地图是反映实地地形的可靠资料，要充分利用这个“可靠资料”，发挥它的作用，就必须具备一定的识图知识。

(一)地形图比例尺1. 什么是比例尺就是图上某一线段的长度与实地相应水平距离之比(即图上长与实地长之比)，就叫做地图比例尺。

比如，图上甲、乙两点间长一厘米，该两点间在实地的水平距离为五万厘米，地图比例尺就是五万分之一；实地为十万厘米，就是十万分之一。

地形图上比例尺的表示形式，常见的有三种:数字表示、直线比例尺、经纬线比例尺。

用数字表示时，也有两种。

一是分式，用分子“1”表示图上长，分母表示实地相应水平距离，如1/5000、1/100000；另一种是比式，如1:5万、1:10万。

也有用文字表示的，如五万分之一，十万分之一。

直线比例尺:为便于直接在地图上量测距离，免除计算的麻烦，地图上都绘有图解式的比例尺。

因为这种比例尺是用直线表示，所以称为直线比例尺。

直线比例尺的制作方法，是在一直线上，以1厘米或2厘米为基本单位，作为尺头；截取若干与尺头相等的线段做为尺身；再将尺头等分十小格，然后以尺头与尺身的接合点为零，分别注记相应实地的水平距离，即成直线比例尺。

1:2.5万1:5万1:10万比例尺小于百万分之一的地图，在图例中都绘有经纬线比例尺。

同时还注有数字比例尺。

数字比例尺也叫主比例尺，它是表示没有变形地方的比例尺，也就是标准纬线上的比例尺。

2. 大小不同的比例尺有什么作用地图比例尺的大小，是按比值的大小来衡量的，而比值的大小则是依比例尺分母(后项)确定的。

分母越大，则比值越小，比例尺就越小；分母越小，则比值越大，比例尺也就越大。

就象两个人分一个苹果就比四个人分一个苹果分的多的道理一样。

地图比例尺大小不同有什么作用?(1)地图比例尺的大小决定着实地范围在地图上缩小的程度。

三．大比例尺数字地形图的测量方法简介
工具：全站仪、棱镜、小钢尺、电子手薄、电脑。 方法：用全站仪采集数据——自动记录在电子手薄中——通过电脑处理，成图。

为了便于对各种比例地形图进行统一管理。
目的
梯形分幅(trapezoid map subdivision) ——按经度、纬度分。 适用于：小、中比例地形图。 按照国际的统一规则分幅和编号。
分幅的方法分类
1:50万
A,B,C,D
J-50-A
1:20万
[1],[2],┉,[36]
J-50-[1]
1:10万
2．视线倾斜时
n’为水准尺与视线 垂直时的尺间隔 1.视距公式： 2.高差公式：
（一）配置 1、工具：经纬仪、图板、塔尺、小钢尺、量角器、三棱尺、计算器、铅笔、橡皮等。 2、人员：观测员、记录计算员、绘图员各1人、立尺员2人。
二、经纬仪法测图(mapping method with theodolite) (碎步测量的一种:测绘地物、地貌特征点)
——用纵横坐标网线划分。适用于大比例尺地形图。按图幅西南角点的坐标公里数编号。图幅大小，主要有：
图号、图名和接图表 比例尺 经纬度及坐标格网 三北方向图 坐标系统 高程系统 图式、测图日期 测图者 内、外图廓。
三.地形图的识读——图廓和图廓外注记
7.3 地形图图式 (topographic map symbols)
比 例 尺
比例尺精度 （cm）
1 500 1 1000 1 2000 1 5000 1 10000
5 10 20 50 100
4．地形图按比例尺分类：
7.2 地形图的分幅与图外注记
简约风工作总结
单击此处添加副标题

地形图基本知识一、基本概念1、地形图坐标系我国的地形图采用高斯－克吕格平面直角坐标系。

在该坐标系中，横轴：赤道，用Y表示；纵轴：中央经线，用X表示；坐标原点：中央经线与赤道的交点，用O表示。

赤道以南为负，以北为正；中央经线以东为正，以西为负。

我国位于北半球，故纵坐标均为正值，但为避免中央经度线以西为负值的情况，将坐标纵轴西移500公里。

2、北京54坐标系1954年我国在北京设立了大地坐标原点，采用克拉索夫斯基椭球体，依此计算出来的各大地控制点的坐标，称为北京54坐标系。

3、WGS84坐标系即世界通用的经纬度坐标系。

4、6度带、3度带、中央经线我国采用6度分带和3度分带：1∶2．5万及1∶5万的地形图采用6度分带投影，即经差为6度，从零度子午线开始，自西向东每个经差6度为一投影带，全球共分60个带，用1，2，3，4，5，……表示。

即东经0～6度为第一带，其中央经线的经度为东经3度，东经6～12度为第二带，其中央经线的经度为9度。

如河北省位于东经113度－东经120度之间，跨第19带和20带，其中东经114度以西（包括阜平县的下庄乡以西、平山的温塘、苏家庄以西，井陉的矿区以西，邢台县的浆水镇以西，武安的活水乡以西，涉县全境）位于第19带，其中央经线为东经111度；114度以东到山海关均在第20带，其中央经线为117度。

1∶1万的地形图采用3度分带，从东经1．5度的经线开始，每隔3度为一带，用1，2，3，……表示，全球共划分120个投影带，即东经1．5～4．5度为第1带，其中央经线的经度为东经3度，东经4．5～7．5度为第2带，其中央经线的经度为东经6度。

河北省位于东经113度－东经120度之间，跨第38、39、40共计3个带，其中东经115．5度以西为第38带，其中央经线为东经114度；东经115．5～118．5度为39带，其中央经线为东经117度；东经118．5度以东到山海关为40带，其中央经线为东经120度。
