支座安装技术交底

6、支座与梁底应安放石棉板，石棉板不得损坏。
7、螺丝必须上牢，拧紧。
8、安装完毕后，整理工具，防止丢失。
9、班前、班中严禁饮酒，进入现场必须戴安全帽。
交底人
复核人
接收人

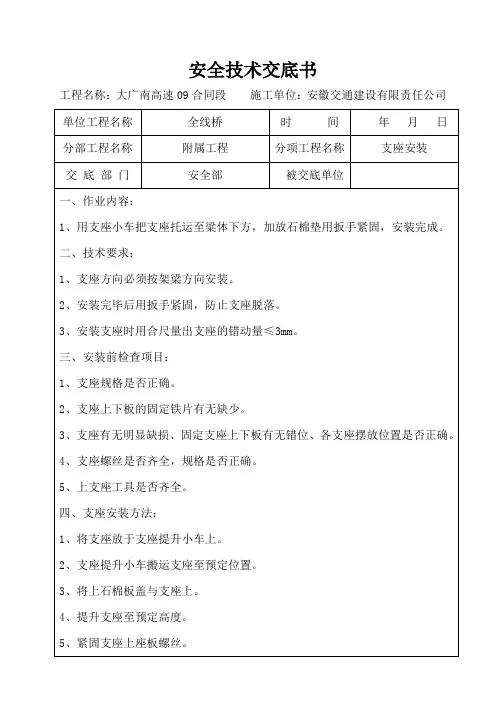

安全技术交底书
工程名称：大广南高速09合同段施工单位：安徽交通建设有限责任公司
单位工程名称
全线桥
时间
年月日
分部工程名称
附属工程
分项工程名称
支座安装
交底部门
安全部
被交底单位
一、作业内容：
1、用支座小车把支座托运至粱体下方，加放石棉垫用扳手紧固，安装完成。
二、技术要求：
1、支座方向必须按架梁方向安装。
2、安装完毕后用扳手固，防止支座脱落。
2、支座提升小车搬运支座至预定位置。
3、将上石棉板盖与支座上。
4、提升支座至预定高度。
5、紧固支座上座板螺丝。
五、安装注意事项：
1、移动支座，注意脚底，防止支座砸伤脚。
2、上螺丝时，注意配合，听从指挥，防止挤伤、碰伤。
3、发现孔径位置、深度不对等问题时，及时反映。
4、梁片与支座之间应密贴无缝隙。
5、安装过程中不得损坏支座，不得将上下板的连接片去除。
3、安装支座时用合尺量出支座的错动量≤3mm。
三、安装前检查项目：
1、支座规格是否正确。
2、支座上下板的固定铁片有无缺少。
3、支座有无明显缺损、固定支座上下板有无错位、各支座摆放位置是否正确。
4、支座螺丝是否齐全，规格是否正确。
5、上支座工具是否齐全。
四、支座安装方法：
1、将支座放于支座提升小车上。

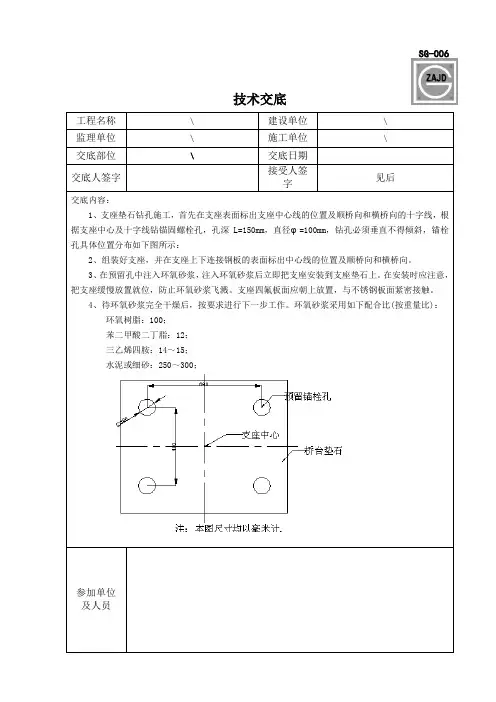

SG-006
技术交底
工程名称\ 建设单位\
监理单位\ 施工单位\
交底部位\交底日期
交底人签字接受人签
字
见后
交底内容：
1、支座垫石钻孔施工，首先在支座表面标出支座中心线的位置及顺桥向和横桥向的十字线，根据支座中心及十字线钻锚固螺栓孔，孔深L=150mm，直径φ=100mm，钻孔必须垂直不得倾斜，锚栓孔具体位置分布如下图所示：
2、组装好支座，并在支座上下连接钢板的表面标出中心线的位置及顺桥向和横桥向。

3、在预留孔中注入环氧砂浆，注入环氧砂浆后立即把支座安装到支座垫石上。

在安装时应注意，把支座缓慢放置就位，防止环氧砂浆飞溅。

支座四氟板面应朝上放置，与不锈钢板面紧密接触。

4、待环氧砂浆完全干燥后，按要求进行下一步工作。

环氧砂浆采用如下配合比(按重量比)：
环氧树脂：100；
苯二甲酸二丁脂：12；
三乙烯四胺：14～15；
水泥或细砂：250～300；
参加单位
及人员。

一、交底目的为确保铁路桥梁支座安装、使用和维护过程中的安全，防止事故发生，特制定本安全技术交底。

二、交底对象本次交底对象为参与铁路桥梁支座安装、使用和维护的全体人员。

三、交底内容1. 支座基本知识（1）铁路桥梁支座是桥梁与桥墩之间的重要连接部件，具有传递桥梁荷载、保证桥梁结构安全稳定的作用。

（2）铁路桥梁支座按材料可分为钢支座、橡胶支座、聚四氟乙烯支座等。

2. 支座安装安全要求（1）安装前，应对支座进行检查，确保其质量符合要求，无损坏、变形等情况。

（2）安装时，应严格按照设计要求进行，确保支座与桥梁结构的正确对接。

（3）支座安装过程中，应注意高空作业安全，遵守高空作业规范，佩戴安全带、安全帽等防护用品。

（4）安装完成后，应对支座进行检查，确保其位置、角度等符合设计要求。

3. 支座使用安全要求（1）使用过程中，应定期对支座进行检查，发现异常情况应及时处理。

（2）严禁在支座上堆放重物或进行敲打、撞击等操作，以免损坏支座。

（3）定期对支座进行保养，确保其表面清洁、无锈蚀、无变形等情况。

4. 支座维护安全要求（1）维护过程中，应严格遵守操作规程，确保安全。

（2）维护人员应熟悉支座结构、性能及维护方法。

（3）维护时，应注意高空作业安全，遵守高空作业规范，佩戴安全带、安全帽等防护用品。

（4）维护完成后，应对支座进行检查，确保其恢复正常使用状态。

四、注意事项1. 严格遵守各项安全操作规程，确保自身及他人安全。

2. 定期对支座进行检查、保养，发现异常情况及时处理。

3. 加强安全意识，提高安全防范能力。

4. 配合相关部门进行安全培训，提高安全技能。

五、交底人（签名）六、接受人（签名）七、交底日期年月日。

一、交底目的为确保隔震橡胶支座安装施工过程中的安全，提高施工人员的安全意识和操作技能，现将隔震橡胶支座安装的安全技术要求及注意事项进行交底。

二、施工人员要求1. 参加施工的人员必须经过专业培训，具备相应的操作技能和安全生产知识。

2. 施工前，所有人员应充分了解施工图纸和施工方案，明确施工要求和安全注意事项。

3. 严格遵守施工现场各项规章制度，服从现场管理人员指挥。

三、安全技术要求1. 施工现场应设置明显的安全警示标志，确保施工区域安全。

2. 施工人员应佩戴安全帽、安全带等个人防护用品。

3. 施工前，对施工设备进行检查，确保设备安全可靠。

4. 施工过程中，应遵循以下操作步骤：（1）检查隔震橡胶支座的型号、规格是否符合设计要求，表面有无裂纹、损坏等。

（2）安装隔震橡胶支座时，应保持支座水平，确保支座与基础连接牢固。

（3）支座安装后，应检查支座的水平度和垂直度，确保符合设计要求。

（4）施工过程中，注意保护支座表面，避免碰撞、划伤等。

5. 隔震橡胶支座安装过程中，应尽量避免人员直接接触支座表面，以防意外伤害。

6. 隔震橡胶支座安装完成后，应及时清理施工现场，确保施工区域整洁。

四、安全注意事项1. 施工过程中，严禁酒后作业、疲劳作业。

2. 施工现场严禁吸烟、使用明火，防止火灾事故发生。

3. 施工现场严禁高空抛物，防止砸伤下方人员。

4. 施工现场应设置临时围挡，防止无关人员进入施工区域。

5. 施工过程中，如遇恶劣天气，应立即停止施工，确保人员安全。

五、应急措施1. 如遇施工人员受伤，立即停止施工，组织人员救治，并立即拨打急救电话。

2. 如遇火灾事故，立即组织人员疏散，并拨打火警电话。

3. 如遇其他安全事故，立即启动应急预案，确保人员安全。

六、总结隔震橡胶支座安装施工是一项重要的工作，施工过程中必须严格遵守安全技术要求，确保施工安全。

施工人员应提高安全意识，加强安全操作，共同努力，确保施工顺利进行。
