挖掘机回转制动原理
在挖掘机中，回转制动起着关键的作用。
它可以使挖掘机在移动和工作时更加安全稳定。
回转制动的原理主要是通过摩擦力的作用来减慢或停止挖掘机的回转。
回转制动系统通常包括制动器和制动盘。
制动器通常由制动片、制动鼓和弹簧组成。
制动盘是固定在回转平台上，而制动片则固定在底座上。
当需要制动时，制动器会施加压力将制动片紧贴在制动盘上，从而产生摩擦力。
在制动器的设计中，通常会采用液压或气动系统来施加压力。
当制动器施加压力时，制动片与制动盘之间的摩擦力会增加，从而减慢回转平台的转速。
如果需要停止回转，制动器会施加更大的压力，使制动片更加紧密地贴合在制动盘上，达到停止回转的效果。
回转制动的正常工作需要保持制动片和制动盘的摩擦力在一定范围内。
过小的摩擦力会导致制动器失效，无法实现制动效果；而过大的摩擦力则会使制动片和制动盘磨损严重，缩短使用寿命。
因此，挖掘机的回转制动原理可以简单概括为利用制动器施加压力，使制动片与制动盘产生摩擦力，从而减慢或停止回转平台的转速。
这样可以确保挖掘机在移动和工作时的安全性和稳定性。
挖掘装载机回转机构性能研究及优化设计随着国民经济的发展，应用机械化施工技术越来越重要，促使现代工程建设机械的蓬勃发展。
挖掘工作装置的挖掘效率以及动态特性是衡量挖掘装载机好坏与能否满足用户使用需求的重要指标。
基于此，文章就挖掘装载机回转机构性能研究及优化设计进行分析。
标签：挖掘装载机；回转机构；性能研究；优化设计一、回转机构组成及工作原理（一）组成液压挖掘机回转机构主要由回转支承、回转减速器、回转制动器和回转液压系统等组成。
（二）工作原理当操纵挖掘机回转时，回转先导阀输出的压力油进入回轉换向阀1阀芯一侧，推动回转换向阀1阀芯移动，打开回转换向阀1油路。
主泵输出的压力油经回转换向阀1进入回转马达的工作油路（A、B油口），驱动回转马达5旋转。
来自回转先导阀的先导压力油同时进入延时制动阀8的SH油口，SH油口的先导压力油推动延时制动阀的换向阀9阀芯，使先导泵输出的压力油（PG油口）进入回转制动器6活塞室。
将制动活塞顶起，使制动摩擦片分离以解除制动，回转马达5方可通过回转减速器10驱动转台旋转。
二、回转机构参数优化（一）优化模型建立1.目标函数建立回转机构回转性能的好坏，由几个方面可以判断：制动时刻角加速度、最大回转角度、系统能量消耗。
根据以上三点建立回转机构的优化目标函数：化成标准形式为：2.设计变量选取液压缸的初始安装角α0、β0，液压缸铰接点与回转中心的垂直距离H，以及回转半径r，都对上面的优化目标函数有较大影响。
因此选定α0、β0、H和r 作为优化目标函数的设计变量。
3.约束条件确定（1）启动力矩的约束液压系统的启动压力为=Mpap5.17起，因此要使机构在初始安装位置，在启动压力作用下能够启动起来，约束条件用数学表达式表示为：p起L0（A1+A2）≥Mj其中：A1：液压缸有杆腔面积。
A2：液压缸无杆腔面积。
L0：安装起始位置液压缸驱动力臂，由于结构对称，左右两缸力臂相等。
Mj：回转静阻力矩。
（2）液压缸结构参数的约束由液压缸最大行程和结构尺寸的限制，液压缸伸长到最长时，液压缸铰接点到活塞杆端的距离要小于液压缸的结构尺寸加最大行程。

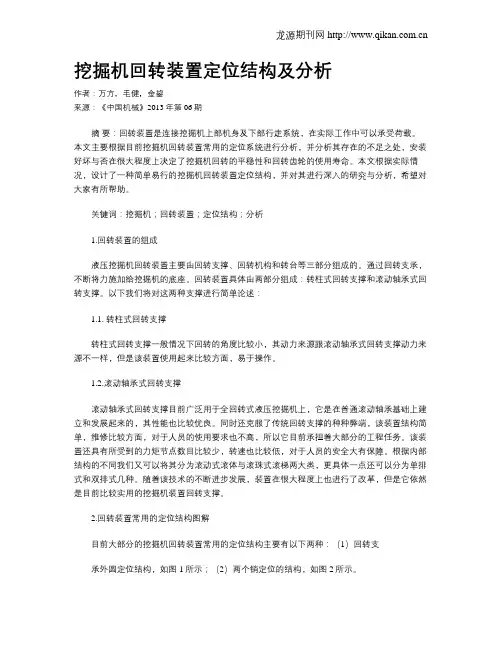

挖掘机回转装置定位结构及分析作者：万方，毛健，金鋆来源：《中国机械》2013年第06期摘要：回转装置是连接挖掘机上部机身及下部行走系统，在实际工作中可以承受荷载。
本文主要根据目前挖掘机回转装置常用的定位系统进行分析，并分析其存在的不足之处，安装好坏与否在很大程度上决定了挖掘机回转的平稳性和回转齿轮的使用寿命。
本文根据实际情况，设计了一种简单易行的挖掘机回转装置定位结构，并对其进行深入的研究与分析，希望对大家有所帮助。
关键词：挖掘机；回转装置；定位结构；分析1.回转装置的组成液压挖掘机回转装置主要由回转支撑、回转机构和转台等三部分组成的。
通过回转支承，不断将力施加给挖掘机的底座。
回转装置具体由两部分组成：转柱式回转支撑和滚动轴承式回转支撑。
以下我们将对这两种支撑进行简单论述：1.1. 转柱式回转支撑转柱式回转支撑一般情况下回转的角度比较小，其动力来源跟滚动轴承式回转支撑动力来源不一样，但是该装置使用起来比较方面，易于操作。
1.2.滚动轴承式回转支撑滚动轴承式回转支撑目前广泛用于全回转式液压挖掘机上，它是在普通滚动轴承基础上建立和发展起来的，其性能也比较优良。
同时还克服了传统回转支撑的种种弊端，该装置结构简单，维修比较方面，对于人员的使用要求也不高，所以它目前承担着大部分的工程任务。
该装置还具有所受到的力矩节点数目比较少，转速也比较低，对于人员的安全大有保障。
根据内部结构的不同我们又可以将其分为滚动式滚体与滚珠式滚梯两大类，更具体一点还可以分为单排式和双排式几种。
随着该技术的不断进步发展，装置在很大程度上也进行了改革，但是它依然是目前比较实用的挖掘机装置回转支撑。
2.回转装置常用的定位结构图解目前大部分的挖掘机回转装置常用的定位结构主要有以下两种：（1）回转支承外圆定位结构，如图1所示；（2）两个销定位的结构，如图2所示。
3.回转支承一个销定位结构安装精度分析回转支承一个销定位结构指的是在回转平台加工一个销孔用于安装定位回转支承，同时还可以加工一个ΦD2内圆用于安装定位回转马达。
