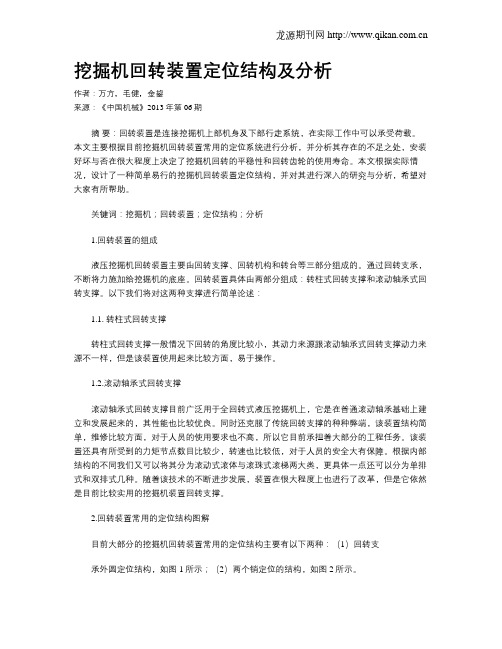

挖掘机回转装置定位结构及分析作者：万方，毛健，金鋆来源：《中国机械》2013年第06期摘要：回转装置是连接挖掘机上部机身及下部行走系统，在实际工作中可以承受荷载。
本文主要根据目前挖掘机回转装置常用的定位系统进行分析，并分析其存在的不足之处，安装好坏与否在很大程度上决定了挖掘机回转的平稳性和回转齿轮的使用寿命。
本文根据实际情况，设计了一种简单易行的挖掘机回转装置定位结构，并对其进行深入的研究与分析，希望对大家有所帮助。

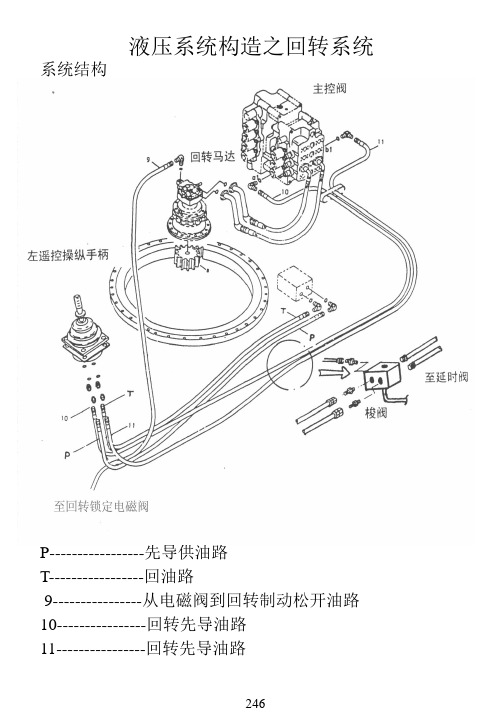

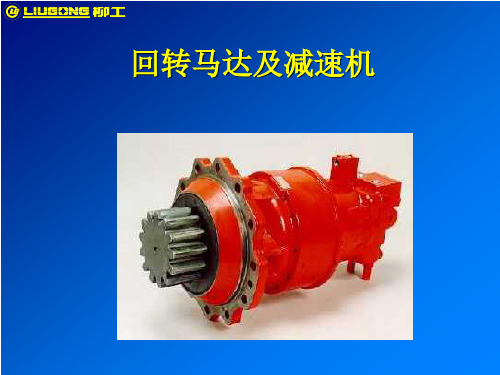

关键词：挖掘机；回转装置；定位结构；分析1.回转装置的组成液压挖掘机回转装置主要由回转支撑、回转机构和转台等三部分组成的。
通过回转支承，不断将力施加给挖掘机的底座。
回转装置具体由两部分组成：转柱式回转支撑和滚动轴承式回转支撑。
以下我们将对这两种支撑进行简单论述：1.1. 转柱式回转支撑转柱式回转支撑一般情况下回转的角度比较小，其动力来源跟滚动轴承式回转支撑动力来源不一样，但是该装置使用起来比较方面，易于操作。
1.2.滚动轴承式回转支撑滚动轴承式回转支撑目前广泛用于全回转式液压挖掘机上，它是在普通滚动轴承基础上建立和发展起来的，其性能也比较优良。
同时还克服了传统回转支撑的种种弊端，该装置结构简单，维修比较方面，对于人员的使用要求也不高，所以它目前承担着大部分的工程任务。
该装置还具有所受到的力矩节点数目比较少，转速也比较低，对于人员的安全大有保障。
根据内部结构的不同我们又可以将其分为滚动式滚体与滚珠式滚梯两大类，更具体一点还可以分为单排式和双排式几种。
随着该技术的不断进步发展，装置在很大程度上也进行了改革，但是它依然是目前比较实用的挖掘机装置回转支撑。
2.回转装置常用的定位结构图解目前大部分的挖掘机回转装置常用的定位结构主要有以下两种：（1）回转支承外圆定位结构，如图1所示；（2）两个销定位的结构，如图2所示。
3.回转支承一个销定位结构安装精度分析回转支承一个销定位结构指的是在回转平台加工一个销孔用于安装定位回转支承，同时还可以加工一个ΦD2内圆用于安装定位回转马达。
