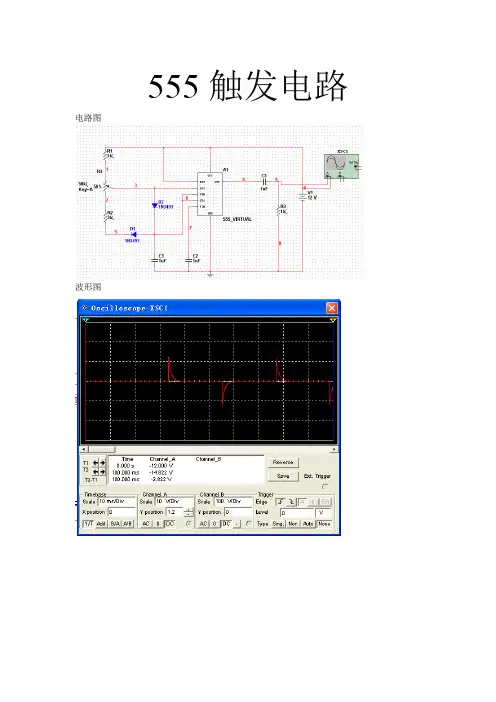

555触发电路电路图
波形图
555定时器及其应用 555定时器是一种中规模的集成定时器，应用非常广泛。通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。TTL型号最后数码为555，CMOS 型号最后数码为7555。 一、555的结构组成和工作原理 555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。 内部电路原理图 等效逻辑图引脚图
由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。 比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。 比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。 电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。 555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。A1控制R端，A2控制S端。为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。 BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。 BG22是复位放大器。555 电路中特设了一个放电开关，它就是三极管BG23。当555 电路输出端电平Uo =0 时，Q’=1, BG23处于导通状态;当输出端电平Uo =1 时，Q’=0 , BG23处于截止状态，相当于⑦端开路。因此三极管BG23起到了一个开关的作用。当Uo= 0 时，开关闭合，为电容提供了一个接地的放电通路;当Uo = 1 时，开关断开，⑦端开路，电容器不能放电。 R7、R8、R9是三只精密度高的5KΩ的电阻，三只电阻构成了一个电阻分压器，为上比较器和下比较器提供基准电压，因为分压器的三个电阻是5KΩ，“555”因此而得名。 555的⑤脚称为“控制端”，它是上比较器的基准电压端。若此端外接电压源，则比较器的基准电压由外接电压源所决定，从而实现了外电压控制，如果⑤脚不接外部电压源，则上、下比较器的基准电压分别是2/3V CC和1/3V CC。若⑤脚接6伏的电压源，则上比较器的基准电压就是6伏，而下比较器的基准电压为外接电压源的一半，为3伏。如果⑤脚接一交变电压，则上比较器和下比较器的基准电压都随时间而变化，从而使外部定时元件的充放电时间也随之变化，可以起到调制的作用。当⑤脚不接外部电压时，通常接入一个0.01~0.1微法的电容至地，以防外接干扰。 ⑧脚为电源正极，电源电压范围是4.5~18伏，①脚为电源负极（地）端。 工作原理：
555定时器的典型应用电路 单稳态触发器 555定时器构成单稳态触发器如图22-2-1所示，该电路的触发信号在2脚输入，R和C是外接定时电路。单稳态电路的工作波形如图22-2-2所示。 在未加入触发信号时，因u i=H，所以u o=L。当加入触发信号时，u i=L，所以u o=H，7脚内部的放电管关断，电源经电阻R向电容C充电，u C按指数规律上升。当u C上升到2V CC/3时，相当输入是高电平，5 55定时器的输出u o=L。同时7脚内部的放电管饱和导通是时，电阻很小，电容C经放电管迅速放电。从加入触发信号开始，到电容上的电压充到2V CC/3为止，单稳态触发器完成了一个工作周期。输出脉冲高电平的宽度称为暂稳态时间，用t W表示。 图22-2-1 单稳态触发器电路图 图22-2-2 单稳态触发器的波形图 暂稳态时间的求取： 暂稳态时间的求取可以通过过渡过程公式，根据图22-2-2可以用电容器C上的电压曲线确定三要素，初始值为u c(0)=0V，无穷大值u c(∞)=V CC，τ=RC，设暂稳态的时间为t w，当t= t w时，u c(t w)=2 V CC/3时。代入过渡过程公式[1-p205]
几点需要注意的问题： 这里有三点需要注意，一是触发输入信号的逻辑电平，在无触发时是高电平，必须大于2 V CC/3，低电平必须小于 V CC/3，否则触发无效。 二是触发信号的低电平宽度要窄，其低电平的宽度应小于单稳暂稳的时间。否则当暂稳时间结束时，触发信号依然存在，输出与输入反相。此时单稳态触发器成为一个反相器。 R的取值不能太小，若R太小，当放电管导通时，灌入放电管的电流太大，会损坏放电管。图22-2-3是555定时器单稳态触发器的示波器波形图，从图中可以看出触发脉冲的低电平和高电平的位置，波形图右侧的一个小箭头为0电位。 图22-2-3 555定时器单稳态触发器的示波器波形图 [动画4-5] 多谐振荡器 555定时器构成多谐振荡器的电路如图22-2-4所示，其工作波形如图22-2-5所示。 与单稳态触发器比较，它是利用电容器的充放电来代替外加触发信号，所以，电容器上的电压信号应该在两个阈值之间按指数规律转换。充电回路是R A、R B和C，此时相当输入是低电平，输出是高电平；当电容器充电达到2 V CC/3时，即输入达到高电平时，电路的状态发生翻转，输出为低电平，电容器开始放电。当电容器放电达到2V CC/3时，电路的状态又开始翻转。如此不断循环。电容器之所以能够放电，是由于有放电端7脚的作用，因7脚的状态与输出端一致，7脚为低电平电容器即放电。
555内部电原理图
将分别介绍这3类电路。 单稳类电路 单稳工作方式,它可分为3种。见图示。 第1种（图1）是人工启动单稳,又因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1和1.1.2为代号。他们的输入端的形式,也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。 第3种（图3）是压控振荡器。单稳型压控振荡器电路有很多,都比较复杂。为简单起见,我们只把它分为2个不同单元。不带任何辅助器件的电路为1.3.1;使用晶体管、运放放大器等辅助器件的电路为1.3.2。图中列出了2个常用电路。 双稳类电路 这里我们将对555双稳电路工作方式进行总结、归纳。555双稳电路可分成2种。 第一种（见图1）是触发电路,有双端输入（2.1.1）和单端输入（2.1.2）2个单元。单端比较器（2.1.2）可以是6端固定,2段输入;也可是2端固定,6端输入。
第2种（见图2）是施密特触发电路,有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。 双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。这是双稳工作方式的结构特点。2.2.2单元电路中的C1只起耦合作用,R1和R2起直流偏置作用。 无稳类电路 第三类是无稳工作方式。无稳电路就是多谐振荡电路,是555电路中应用最广的一类。电路的变化形式也最多。为简单起见,也把它分为三种。 第一种（见图1）是直接反馈型,振荡电阻是连在输出端VO的。 第二种（见图2）是间接反馈型,振荡电阻是连在电源VCC上的。其中第1个单元电路（3.2.1）是应用最广的。第2个单元电路（3.2.2）是方波振荡电路。第3、4个单元电路都是占空比可调的脉冲振荡电路,功能相同而电路结构略有不同,因此分别以3.2.3a 和3.2.3b的代号。
555电路组成的振荡电路集锦 一、555单稳类电路 555单稳工作方式，它可分为2种。见图示。 第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。 第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。他们的输入特点都是“RT-7.6-CT”，都是从2端输入。1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。 二、555双稳类电路
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。 第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。 双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。这是双稳工作方式的结构特点。2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。 三、555无稳类电路
第一种（见图1）是直接反馈型，振荡电阻是连在输出端VO的。 第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。其中第1个单元电路（3.2.1）是应用最广的。第2个单元电路（3.2.2）是方波振荡电路。第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以3.2.3a 和3.2.3b的代号。 第三种(见图3)是压控振荡器。由于电路变化形式很复杂，为简单起见，只分成
实验4 555定时器电路设计 预习内容 阅读《电工电子实验教程》第6.5节中555集成定时器应用的内容。 预习实验的内容，自拟实验步骤和数据表格，完成理论设计，画出原理电路，选择所用元件名称、数量，熟悉元件引脚，手写预习报告。 一、实验目的 1．熟悉集成定时器555的工作原理及应用。 2．熟悉时钟信号产生电路的设计方法。 3．掌握使用定时器555设计多谐振荡器的方法。 二、知识要点 时钟信号在电子电路中有着非常重要的作用，而生成周期时钟信号的方法也有多种。比较常用的方法就是使用555定时器构成多谐振荡器。此电路广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。 555定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为555，用CMOS工艺制作的称为7555。555定时器的电源电压范围宽，可在4.5V~16V 工作，7555可在3~18V工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS或者模拟电路电平兼容。555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。 图5-1 555定时器的结构图和引脚分布图 1脚－GND，接地脚； 2脚－Trigger，低电平触发端； 3脚－Output，输出端； 4脚－Reset，复位端，低电平有效； 5脚－Control V oltage，电压控制端； 6脚－Threshold，阈值输入端； 7脚－Discharge，放电端； 8脚－V CC，电源端。 三、实验内容 题目：时钟信号发生电路设计 设计一个电路，能够产生时钟信号，要求信号频率可调，设计范围不小于500Hz~1000Hz，
基于555定时器闪光电路设计与制作 我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。 本文介绍555定时器的结构、引脚功能以及构成单稳态触发器、多谐振荡器、施密特触发器等电路，进一步掌握集成电路的使用方法，并利用多谐振荡器产生的脉冲信号控制二个发光二极管实现闪光电路。 一、基于555定时器闪光电路功能介绍 每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。 本制作套件就是利用555定时器设计的多谐振荡器，进而构成闪光电路，如图1所示。 图1 基于555定时器闪光电路成品图
二、基于555定时器闪光电路原理图 图2 基于555定时器闪光电路原理图 三、基于555定时器闪光电路工作原理 1、可调电阻的特性及用法 可调电阻也叫可变电阻，是电阻的一类，其电阻值的大小可以人为调节，以满足电路的需要。可以逐渐地改变和它串联的用电器中的电流，也可以逐渐地改变和它串联的用电器的电压，还可以起到保护用电器的作用。
图3 可调电阻100K可调范围 电位器是可调电阻的一种,通常是由电阻体与转动或滑动系统组成，即靠一个动触点在电阻体上移动，获得部分电压输出。 电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。
For our other free eBooks, Go to: 1 - 100 Transistor Circuits Go to: 101 - 200 Transistor Circuits Go to: 100 IC Circuits For more data on the 555, see these pages: 555-Page 1 for CD users: 555-Page 1 555-Page 2555-Page 2 555-Page 3555-Page 3 555-Test555-Test To learn about the development and history of the 555, go to these links: https://www.doczj.com/doc/7d15538210.html,/Museum_Index.htm- a general discussion about the development of the transistor https://www.doczj.com/doc/7d15538210.html,/Transistors/LectureHall/Camenzind/Camenzind_Index.htm- history of the 555 - Page1 https://www.doczj.com/doc/7d15538210.html,/Transistors/LectureHall/Camenzind/Camenzind_Page2.htm- history of the 555 - Page2 https://www.doczj.com/doc/7d15538210.html,/Transistors/LectureHall/Camenzind/Camenzind_Page3.htm- history of the 555 - Page3 https://www.doczj.com/doc/7d15538210.html,/Transistors/LectureHall/Camenzind/Camenzind_Page4.htm- history of the 555 - Page4 https://www.doczj.com/doc/7d15538210.html,/Transistors/LectureHall/Camenzind/Camenzind_Page5.htm- history of the 555 - Page5 https://www.doczj.com/doc/7d15538210.html,/Transistors/LectureHall/Camenzind/Camenzind_Page6.htm- history of the 555 - Page6 https://www.doczj.com/doc/7d15538210.html,/Transistors/LectureHall/Camenzind/Camenzind_Page7.htm- history of the 555 - Page7 https://www.doczj.com/doc/7d15538210.html,/Transistors/LectureHall/Camenzind/Camenzind_Page8.htm- history of the 555 - Page8 https://www.doczj.com/doc/7d15538210.html,/Transistors/LectureHall/Camenzind/Camenzind_Page9.htm- history of the 555 - Page9 https://www.doczj.com/doc/7d15538210.html,/Transistors/LectureHall/Camenzind/Camenzind_Page10.htm- history of the 555 - Page10 For a list of every electronic symbol, see: Circuit Symbols. For more articles and projects for the hobbyist: see TALKING ELECTRONICS WEBSITE 84 CIRCUITS as of 12-9-2010 plus Frequency Divider, Constant Current, 170v Power Supply, Audio Frequency Meter, Toggle,
555电路原理 （一）555芯片引脚图及引脚描述 555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。 1脚为地。2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。 当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平； 2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。 4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。 5脚是控制端。 7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。 （二）555集成电路的框图及工作原理 555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。 555芯片管脚介绍
每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上。一些豪华轿车上，使用单片微型计算机的数量已经达到48个，电子产品占到整车成本的50%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。 555定时器可方便地构成单稳态触发器，多谐振荡器，施密特触发器等电路，闪光电路一般是利用多谐振荡器产生的脉冲信号控制而成。 一、电路图如下：
闪光电路原理图1引脚原理图2 分析工作原理的时候，可以对照图1所示，这是一个典型的利用555设计的多谐振荡器，调节可变电阻可以改变输出的振荡信号的频率，信号从3脚输出一个高低电平，控制D1和D2。 当输出高电平的时候，D2亮，D1不亮。当输出低电平的时候，D2不亮，D1亮。总的效果看起来就是闪烁了。
需要制作实物的朋友可以对照图2制作，像这么一个比较简单的电路，可以购买少量的元件，用万能板（洞洞板）焊接而成，当然焊接的时候，需要一定的焊接技术，如果焊接技术不行的朋友，一定要练习焊接技术，我们比较提倡在电子制作过程中采用拖焊技术，具体实物产品，可以参照图3和图4。 二、元件清单如下： 需要制作的朋友，可以到电子市场购买以上元器件，都是非常常用的元器件，容易购买。笔者建议去网上购买，初步估计所有的材料加在一起，价格在5元以内。 三、闪光器实物图 图3 闪光器实物图
图4闪光器背面走线图 在制作的时候，一定要注意555定时器的引脚功能，比如1脚接地，8脚接电源，和普通的DIP集成电路有些不一样，当制作完成的时候，如果LED灯不闪烁，就要检测了，首先检测1脚和8脚电压是否正常，然后再检测4脚电压是否正常，2脚和6脚是否已经连在一起来，如果这些都正常了，故障基本会被排除了。
N E555主要应用电路 2013年01月21日18:13整理 目录 D/A变换双相互补频率产生器................................................ 错误!未指定书签。 555与积分器组成的长延时电路.............................................. 错误!未指定书签。 程序触发和长延时电路 ..................................................... 错误!未指定书签。 间歇时间可调的定时器 ..................................................... 错误!未指定书签。 顺序控制定时电路 ......................................................... 错误!未指定书签。 LCD数字钟整点语言报时器.................................................. 错误!未指定书签。 通段时间可调循环定时插座电路.............................................. 错误!未指定书签。 简体晶体管测试仪 ......................................................... 错误!未指定书签。 简易线圈匝数测试仪 ....................................................... 错误!未指定书签。 生产线自动计数装置 ....................................................... 错误!未指定书签。 三位数子显示电容表 ....................................................... 错误!未指定书签。 输出电压可调的DC/DC倍压电源.............................................. 错误!未指定书签。 无人驾驶的小汽车 ......................................................... 错误!未指定书签。 模仿动物鸣叫音响电路 ..................................................... 错误!未指定书签。 可调速的电动玩具车 ....................................................... 错误!未指定书签。 简易玩具电子琴 ........................................................... 错误!未指定书签。 地震报警电路 ............................................................. 错误!未指定书签。 挥手停电子钟 ............................................................. 错误!未指定书签。 心电图机校验器 ........................................................... 错误!未指定书签。 疲劳程度测试仪 ........................................................... 错误!未指定书签。 老人跌倒呼救装置 ......................................................... 错误!未指定书签。 病人昏倒语音救护盒 ....................................................... 错误!未指定书签。 光控自动闪烁路标灯，电子蜡烛.............................................. 错误!未指定书签。 生日快乐电子蜡烛 ......................................................... 错误!未指定书签。 楼顶自动上水控制电路 ..................................................... 错误!未指定书签。 自动冲厕节水控制器 ....................................................... 错误!未指定书签。 水位自动控制电路 ......................................................... 错误!未指定书签。 红外水龙头控制电路 ....................................................... 错误!未指定书签。 柴油发电机组停来电控制电路................................................ 错误!未指定书签。 红外遥控语音报讯 ......................................................... 错误!未指定书签。 红外遥控开关 ............................................................. 错误!未指定书签。 红外遥控开关 ............................................................. 错误!未指定书签。 三通道红外遥控开关 ....................................................... 错误!未指定书签。 高性能红外遥控开关 ....................................................... 错误!未指定书签。 远距红外遥控 ............................................................. 错误!未指定书签。 四通道红外遥控 ........................................................... 错误!未指定书签。 多功能红外遥控开关 ....................................................... 错误!未指定书签。 热释红外遥控传感 ......................................................... 错误!未指定书签。 红外遥控声光报警 ......................................................... 错误!未指定书签。 温度控制 ................................................................. 错误!未指定书签。
555内部电路原理图及应用 555内部电原理图 我们知道，555电路在应用和工作方式上一般可归纳为3类。每类工作方式又有很多个不同的电路。 在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。这样一来，电路变的更加复杂。为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。每个电路除
画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。方便大家识别、分析555电路。下面将分别介绍这3类电路。 单稳类电路 单稳工作方式，它可分为3种。见图示。 第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以和为代号。他们的输入端的形式，也就是电路的结构特点是：“”和“”。 第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。他们的输入特点都是“”，都是从2端输入。电路的2端不带任何元件，具有最简单的形式；电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。单稳型压控振荡器电路有很多，都比较复杂。为简单起见，我们只把它分为2个不同单元。不带任何辅助器件的电路为；使用晶体管、运放放大器等辅助器件的电路为。图中列出了2个常用电路。 双稳类电路 这里我们将对555双稳电路工作方式进行总结、归纳。555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（）和单端输入（）2个单元。单端比较器（）可以是6端固定，2段输入；也可是2端固定，6端输入。 第2种（见图2）是施密特触发电路，有最简单形式的（）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（）共2个单元电路。 双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。这是双稳工作方式的结构特点。单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。
Φ 550×1233 mm ： 解释：当输入信号Vi 减小至低于负向阀值时，输出电压Vo翻转为高电平VoH；而输入信号Vi增大至高于正向阀值时，输出电压Vo才翻转为低电平VoL液压盘式刹车-称为回差电压。 一、用 大钩提升速度范围定时器构成的施密特触发器 1.电路组成0.18-1.67 m/s 将555定时器的阀值输入端Vi1（ 辅助刹车脚）、触发输入端Vi2（2脚）相连作为输入端Vi，由电磁涡流刹车 3脚）或’（转盘型号 脚）挂接上拉电阻RlVDD 所示的施密特触发器电路。 转盘开口直径
2.工作原理：如图所示，输入信号 520 mm，对应的输出信号为Vo，假设未接控制输入Vm 。 转盘档数 ①当Vi=0V时，即Vi1<2/3Vcc、Vi2<1/3Vcc,倒 Vo=1。以后Vi逐渐上升,(2/3Vcc,输出维持59-154，反93 ②当Vi 2/3Vcc）时，则Vi1>2/3Vcc、Vi2>1/3Vcc，此时定时器状态翻转为0，输出Vo=0，此后Vi继续上升，然后下降，只要不低于触发电位（1/3Vcc），输出维持0不变。型 （Π） ③当Vi继续下降，一旦低于触发电位（井架有效高度 ）后，、 42.5 m，定时器状态翻转为1，输出 二层台高度 总结：26.5 m 时，正负向阀值电压=2/3Vcc、 =1/3Vcc4000 m V=1/3Vcc 顶部开档（正面×侧面） 1.8×1.75 m △V=1/2Vm。由此，通过调节外加电压Vm可改变施密特触发器的回差电压特性，从而改变输出脉冲的宽度。 7×2.4 m 1.波形变换： 施密特触发器可用以将模拟信号波形转换成矩形波，如图 箱式 4.5 m 可通过回差电压加以调节。
555电路图要点分析及经典实例 555 集成电路经多年的开发，实用电路多达几十种，几乎遍及各个技术领域。但对初学者来讲，常见的电路也不过是上述几种，因此在读图时，只要抓住关键，识别它们是不难的。 从电路结构上分析，三类555 电路的区别或者说它们的结构特点主要在输入端。因此当我们拿到一张555 电路图时，在大致了解电路的用途之后，先看一下电路是CMOS 型还是双极型，再看复位端( MR)和控制电压端( V c )的接法，如果复位端( MR )是接高电平、控制电压端( V c )是接一个抗干扰电容的,那就可以按以下的次序先从输入端开始进行分析：( 1 ) 6 、2 端是分开的 ①7 端悬空不用的一定是双稳电路。如有两个输入的则是双限比较器;如只有一个输入的则 是单端比较器。这类电路一般都是作电子开关、控制和检测电路的用途。 ②7 、 6 端短接并接有电阻电容、取 2 端作输入的一定是单稳电路。它的输入可以用开关人工启动，也可以用输入脉冲启动，甚至为了取得较好的启动效果在输入端带有RC 微 分电路。这类电路一般用作定时延时控制和检测的用途。 ( 2 ) 6 、2 端短接的 ①输入没有电容的是施密特触发器电路。这类电路常用作电子开关、告警、检测和整形的用途。 ②输入端有电阻电容而7 端悬空的，这时要看电阻电容的接法：( a ) R 和C 串联接在电源和地之间的是单稳电路，R 和C 就是它的定时电阻和定时电容。( b ) R 在上C 在下，R 的一端接在V 0 端上的是直接反馈型无稳电路，这时R 和C 就是决定振荡频率的元件。 ③7 端也接在输入端，成“ R A - 7 - R B - 6 、2—C ”的形式的就是最常用的无稳电路。这时R A 和R B 及C 就是决定振荡频率的元件。这类电路可以有很多种变型：如省去R A ，把7 端接在V 0 上;或者在R B 两端并联二极管VD 以获得方波输出，或者用电阻和电位器组成R A 和R B ，而且在R A 和R B 两端并联有二极管以获得占空比可调的 脉冲波等等。这类电路是用途最广的，常用于脉冲振荡、音响告警、家电控制、电子玩具、医疗电器以及电源变换等用途。
实验10 555定时器的原理及三种应用电路 「、实验目的 (1) 掌握555定时器的电路结构、工作原理。 (2) 熟悉555定时器的功能及应用。 :■、实验箱一个；双踪示波器一台；稳压电源一台；函数发生器一台。 CB555定时器；100Q ~100k Q电阻；0.01~100卩F电容；1k Q和5k Q电位器; 发光二极管或蜂鸣器。 三、实验内容 (1)按图2-10-3连接施密特触发器电路，分别输入正弦波、锯齿波信号，观察并记录输出输入波形。 1?实验原理 当输入电压《：：」V cc时，=V TR：：：'CC V。为高电平 3 3 1 2 当-V cc : V i:-时，乂保持高电平。 3 3 2 2 当V i ?—V CC,V TH -V TR -V cc 时，V o 为低电平。 3 3 1 2 V由大变小时，即-v cc : V :-时，V)保持低电平。 3 3 一旦V「：-V cc,则V o又回到高电平。 3 2?仿真电路如图:
3?实验结果： 输入正弦波: 输入锯齿波:
(2)设计一个驱动发光二极管的定时器电路，要求每接收到负脉冲时，发光管持续点亮秒后熄灭。 2 1?实验原理： 由555定时器构成单稳态触发器，由单稳态触发器的功能可知，当输入为一个负脉冲 时，可以输出一个单稳态脉宽T W,且T W=1.1RC。所以想要使发光二极管接收到负脉冲时, 持续点亮2S，即要使T W=2S所以，需选定合适的R、C值。选定R、C时，先选定C的值 为100uF,然后确定R的值为18.2k Q。 2.仿真电路如图： 波形图为：
若是1秒或者是5秒。只需改变R 与C 的大小，使得脉冲宽度 T=1.1RC 分别为1或是5 即可。1 秒时： C=1OOuF, R=9.1k Q 5 秒时：C=1OOuF , R=45.5k Q 。 (3) 按图 2-10-7连接电路，取 R 仁1k Q , R2=10k Q ,C 仁0.1卩F,C2=0.01卩F ,观察、记录 V Cr 、V O 的同步波形，测出 V 。的周期并与估算值进行比较。改变参数 R1=15k Q , R2=10k Q ,C1=0.033卩F,C2=0.1卩F ,用示波器观察并测量输出端波形的频率。 经与理论估算值比较， 算出频率的相对误差值。 1?实验原理 555定时器构成多谐振荡器。 1 当加电后，V cc 通过R |,R 2 对R 充电，充电开始时V Cr =V TH =V TR ￡-V cc ,所以 V O =1。 3 1 2 当V Cr 上升到-V cc 555 我们知道，555电路在应用和工作方式上一般可归纳为3类。每类工作方式又有很多个不同的电路。在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。这样一来，电路变的更加复杂。为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。方便大家识别、分析555电路。下面将分别介绍这3类电路。 单稳类电路 单稳工作方式，它可分为3种。见图示。 第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。 第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。他们的输入特点都是“RT-7.6-CT”，都是从2端输入。1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。 第3种（图3）是压控振荡器。单稳型压控振荡器电路有很多，都比较复杂。为简单起见，我们只把它分为2个不同单元。不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。图中列出了2个常用电路。 双稳类电路 这里我们将对555双稳电路工作方式进行总结、归纳。555双稳电路可分成2种。 第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。 第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。 555电路图要点分析及经典实例 关键字：555电路双稳电路CMOS施密特触发器电路 555 集成电路经多年的开发，实用电路多达几十种，几乎遍及各个技术领域。但对初学者来讲，常见的电路也不过是上述几种，因此在读图时，只要抓住关键，识别它们是不难的。 从电路结构上分析，三类555 电路的区别或者说它们的结构特点主要在输入端。因此当我们拿到一张555 电路图时，在大致了解电路的用途之后，先看一下电路是CMOS型还是双极型，再看复位端（MR）和控制电压端（V c ）的接法，如果复位端（MR ）是接高电平、控制电压端（V c ）是接一个抗干扰电容的,那就可以按以下的次序先从输入端开始进行分析： （ 1 ） 6 、 2 端是分开的 ①7 端悬空不用的一定是双稳电路。如有两个输入的则是双限比较器；如只有一个输入的则是单端比较器。这类电路一般都是作电子开关、控制和检测电路的用途。 ②7 、 6 端短接并接有电阻电容、取2 端作输入的一定是单稳电路。它的输入可以用开关人工启动，也可以用输入脉冲启动，甚至为了取得较好的启动效果在输入端带有RC 微分电路。这类电路一般用作定时延时控制和检测的用途。 （ 2 ） 6 、 2 端短接的 ①输入没有电容的是施密特触发器电路。这类电路常用作电子开关、告警、检测和整形的用途。 ②输入端有电阻电容而7 端悬空的，这时要看电阻电容的接法：（a ）R 和 C 串联接在电源和地之间的是单稳电路，R 和 C 就是它的定时电阻和定时电容。（b ）R 在上C 在下，R 的一端接在V 0 端上的是直接反馈型无稳电路，这时R 和 C 就是决定振荡频率的元件。 ③7 端也接在输入端，成“ R A －7 －R B － 6 、2—C ”的形式的就是最常用的无稳电路。这时R A 和R B 及 C 就是决定振荡频率的元件。这类电路可以有很多种变型：如省去R A ，把7 端接在V 0 上；或者在R B 两端并联二极管VD 以获得方波输出，或者用电阻和电位器组成R A 和R B ，而且在R A 和R B 两端并联有二极管以获得占空比可调的脉冲波等等。这类电路是用途最广的，常用于脉冲振荡、音响告警、家电控制、电子玩具、医疗电器以及电源变换等用途。 （ 3 ）如果控制电压（V c ）端接有直流电压，则只是改变了上下两个阀值电压的数值，其它分析方法仍和上面的相同。 施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。见图6-2： 解释：当输入信号Vi减小至低于负向阀值时，输出电压Vo翻转为高电平VoH；而输入信号Vi增大至高于正向阀值时，输出电压Vo才翻转为低电平VoL。这种滞后的电压传输特性称回差特性，其值- 称为回差电压。 一、用555定时器构成的施密特触发器 1.电路组成: 将555定时器的阀值输入端Vi1（6脚）、触发输入端Vi2（2脚）相连作为输入端Vi，由Vo（3脚）或Vo’（7脚）挂接上拉电阻Rl及电源VDD作为输出端，便构成了如图6-3所示的施密特触发器电路。 2.工作原理：如图所示，输入信号Vi，对应的输出信号为Vo，假设未接控制输入Vm 。 ①当Vi=0V时，即Vi1<2/3Vcc、Vi2<1/3Vcc,此时Vo=1。以后Vi逐渐上升,只要不高于阀值电压(2/3Vcc),输出Vo维持1不变。 ②当Vi上升至高于阀值电压（2/3Vcc）时，则Vi1>2/3Vcc、Vi2>1/3Vcc，此时定时器状态翻转为0，输出Vo=0，此后Vi继续上升，然后下降，只要不低于触发电位（1/3Vcc），输出维持0不变。 ③当Vi继续下降，一旦低于触发电位（1/3Vcc）后，Vi1<2/3Vcc、Vi2<1/3Vcc，定时器状态翻转为1，输出Vo=1。 总结：未考虑外接控制输入Vm时，正负向阀值电压=2/3Vcc、=1/3Vcc，回差电压△V=1/3Vcc。若考虑Vm，则正负向阀值电压=Vm、=1/2Vm，回差电压△V=1/2Vm。由此，通过调节外加电压Vm 可改变施密特触发器的回差电压特性，从而改变输出脉冲的宽度。 二、施密特触发器的应用举例 1.波形变换： 施密特触发器可用以将模拟信号波形转换成矩形波，如图6-4所示将正弦波信号同相转换成矩形波的例子，输出脉冲宽度tpo可通过回差电压加以调节。 2.波形整形 若数字信号在传输过程中受到干扰变成如图6-5（a)所示的不规则波形， 可利用施密特触发器的回差特性将它整形成规则的矩形波。若负向阀值取为，则回差电压。整形后输出波形如图6-5(b)所示。由于输入信号的干扰在输出中表现为三个矩形脉冲，这是错误的。若减小负向阀值取为，则回差电压。此时整形后输出波形如图6-5(c)所示，消去了干扰。 3.幅度鉴别： 施密特触发器的翻转取决于输入信号是否高于或低于，利用此特性可以构成幅度鉴别器，用以从一串脉冲中检出符合幅度要求的脉冲。如图6-6所示，当输入脉冲大于时，施密特触发器翻转，输出端555典型应用电路
555电路图要点分析及经典实例
用定时器构成的施密特触发器
