NE555内部结构及应用电路

NE555的原理及应用1. NE555简介NE555是一款经典的集成电路，拥有广泛的应用领域。

它是由赫尔公司（Harris）推出的一款定时器电路，在电子设计中被广泛使用。

NE555采用Bipolar工艺，具有稳定性高、可靠性好、成本低廉等优点，因此在各种电子设备中得到了广泛的应用。

2. NE555的原理NE555是一个外围元件较少的集成电路，其内部结构包括电压比较器、RS触发器、RS锁存器、两个电子开关及输出级等组成。

NE555的原理如下：1.电压比较器：NE555具有两个比较器（Comparator），通过与外部电阻和电容相连，产生能带时间特性的矩形波。

2.RS锁存器和RS触发器：根据电压比较器输出电平的不同，NE555的RS锁存器和RS触发器会切换状态。

3.输出级：NE555的输出级负责输出矩形波。

3. NE555的应用NE555因其简单可靠的特点，在各种电子设计中都有广泛的应用，下面列举了一些常见的应用场景。

3.1 时序电路NE555常被用作时序电路设计，可以实现各种精确的定时控制。

下面是一些常见的时序电路应用：•脉冲发生器：利用NE555的单稳态或多稳态脉冲发生特性，在需要定时输出脉冲的场合，如倒计时、测量、报警等。

•闪烁灯：利用NE555的多稳态性质，控制灯光或LED的闪烁频率，广泛应用于警示灯、广告灯、装饰灯等。

3.2 模拟电子电路•振荡电路：将NE555设置为振荡器，可以实现正弦波、方波等各种形式的振荡输出。

可以应用于音频发生器、计时器等。

•脉宽调制(PWM)：利用NE555的饱和度和放电度控制器特性，模拟脉宽调制技术。

常用于调光器、电机速度控制器等。

3.3 控制电路•触发控制电路：NE555可以作为一个触发开关控制器，常用于自动开关、红外传感器触发等控制场景。

•电压监控器：NE555还常被用来实现电压监控电路，通过连续比较电压大小来输出监控信号，应用于过压、欠压保护等领域。

4. 总结NE555是一款经典的集成电路，具有简单可靠、成本低廉等优点。

ne555原理NE555是一款经典的集成电路，广泛应用于各种计时、脉冲生成、频率调制和电压比较等电子电路中。

NE555的原理简单且易于理解，下面将详细介绍其工作原理。

NE555由稳压电源、双稳态比较器、RS触发器、R-S锁存器和基本放大器构成。

其内部结构包括摆触发器、放大器和输出器。

NE555的引脚分别为电源引脚(VCC和GND)、控制电压引脚(CONT)、触发引脚(THRES)、放电引脚(DISCH)、重置引脚(RESET)和输出引脚(OUT)。

NE555的工作原理主要基于两个关键元件：一个是比较器，用于比较触发电压和阈值电压，从而控制触发器的状态；另一个是自由振荡器，用于产生周期性的脉冲信号。

在NE555的工作中，当电源电压(VCC)加在芯片的电源引脚上时，芯片内部的稳压电路会将电源电压稳定为5V或15V，以供芯片正常工作。

同时，电源电压也会通过RES引脚，通过稳压电阻R1和R2，以及稳压电容C1提供给比较器、触发器和集电极等部分。

在自由振荡器的工作中，当控制电压(CONT)大于2/3倍的电源电压时，比较器的输出为低电平，将触发器的D端置位，Q 端清零。

这时，放电电路打开，电容C1开始由VCC充电，同时输出端(OUT)处于低电平状态。

当C1充电时，直到它的电压达到1/3倍的电源电压。

此时，比较器的输出反转为高电平，将触发器的Q端置位，D端清零。

这时，放电电路关闭，C1开始通过放电器充电，输出端(OUT)处于高电平状态。

当C1再次充满电时，电压达到2/3倍的电源电压，重复上述过程，形成自由振荡的脉冲信号。

如果在NE555的引脚上连接外部电路，比如电阻、电容、二极管等，还可以实现计时、频率分割、脉宽调制等其他功能。

综上所述，NE555利用比较器和自由振荡器的相互作用，实现了可靠的计时和脉冲生成功能，在电子电路设计中具有重要的应用价值。

ne555的原理NE555是一种经典的集成电路，常用于单稳态和多谐振荡器、脉宽调制、频率分频器等电路中。

其主要原理如下：1. 内部组成：NE555由比较器、RS触发器、输出驱动器和电压分压器等组件组成。

其中比较器用于比较输入电压和参考电压，RS触发器负责控制输出的状态，输出驱动器则驱动外部电路。

2. 工作模式：NE555有两个重要的工作模式，分别是单稳态和多谐振荡器。

a. 单稳态模式：当触发输入为低电平时，输出会迅速变为高电平，并且保持一段时间后恢复为低电平。

这个时间间隔由外部电路中的电容和电阻决定。

b. 多谐振荡器模式：当触发输入为高电平时，输出会向反向转变，并在达到某个阈值电平后再次翻转。

这个过程会不断重复，形成周期性的方波输出。

同样，这个周期也由外部电路中的元件确定。

3. 引脚功能：a. GND和VCC分别为接地和电源引脚，用于提供工作电压。

b. Trigger为触发输入引脚，当此引脚电压小于2/3的高电平时，输出翻转。

c. Threshold为阈值输入引脚，当此引脚电压大于1/3的高电平时，输出翻转。

d. Output为输出引脚，用于输出NE555的工作状态。

e. Discharge为放电引脚，用于将电容器中的电荷释放。

f. Control Voltage为控制电压引脚，用来调节内部比较器的参考电压。

4. 外部电路：NE555通常需要和外部电容、电阻及其他元件结合使用，来实现不同的功能。

比如，单稳态模式下，可以通过选择合适的电容和电阻值，来确定输出高电平持续的时间；多谐振荡器模式下，可以调整电容和电阻的数值，实现不同频率的方波输出。

总之，NE555的原理基于内部比较器、RS触发器、输出驱动器和电压分压器等组件的协同工作，通过外部电路的设置来控制输出的状态和时间间隔，从而实现各种电路的功能。

NE555应用电路图大全23种
图1 方波电路图2 振荡器实践电路
图3 逻辑脉冲探头
图4 TRONOME电子节拍器电路图5 0-5分定时器电路
图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路
图8 倾斜开关（水银开关）传感器电路图9 定时器测试电路
图10 双音实验电路图11动机调速器电路
图12电源报警电路 13 LED调光器电路
图14敏电阻光控报警电路图15光敏电阻光控开关电路
图16 红外线发射电路图17 简单闪光电路
图18 触摸开关电路图19氖灯驱动电路
图20 50％对称波电路图21 触摸开关电路
图22 单稳态电路触发器 图23 锯齿波产生器。

一、概述NE555是一种经典的集成电路元件，具有多种应用功能。

本文将介绍NE555集成电路的功能和结构，以便更好地理解其在电子领域中的应用。

二、NE555集成电路的功能1. 定时功能：NE555集成电路可以作为计时器或脉冲发生器使用，通过外部电路调节电子脉冲的频率和占空比。

2. 方波发生器：NE555集成电路可利用其内部的比较器和触发器实现方波信号的产生，并通过外接元器件调节方波的频率和占空比。

3. 脉冲宽度调制：NE555集成电路可以通过改变控制电压，实现对输出脉冲宽度的调制，在通信和遥控系统中有重要应用。

4. 脉冲测距：NE555集成电路结合超声波传感器，可实现简单的脉冲测距功能，广泛应用于测距仪器和避障装置中。

三、NE555集成电路的结构1. 基本结构：NE555集成电路由电压比较器、触发器、输出级、时基电路等部分组成。

2. 电压比较器：NE555集成电路内置一对比较器，用于将控制电压与内部参考电压进行比较，决定输出高低电平。

3. 触发器：NE555集成电路内置RS触发器，用于控制输出电平的变化，具有稳定的触发电平和复位电平。

4. 输出级：NE555集成电路通过输出晶体管控制输出端口的电平，可直接驱动负载电路。

5. 时基电路：NE555集成电路内置RC时基电路，通过外接电阻和电容器调节脉冲频率和占空比。

四、NE555集成电路的应用案例1. 方波信号发生器：将NE555作为方波信号发生器，通过外接电路调节输出信号频率和占空比，广泛应用于数字电路实验和信号调试。

2. 蜂鸣器驱动器：NE555集成电路与功放电路结合，可驱动蜂鸣器发出特定频率的脉冲信号，用于警报和提醒。

3. 脉冲测距仪：NE555集成电路与超声波传感器组合，构成简单的脉冲测距仪，用于测量距离并输出相应信号。

4. 脉冲宽度调制器：通过改变控制电压，NE555集成电路可以实现PWM信号的调制，用于马达控制等应用领域。

五、结论NE555集成电路作为一种通用的定时和脉冲控制元件，在电子领域具有广泛的应用。

NE555应用电路图
图1 方波电路图2 振荡器实践电路图3 GIC PROBE WITH PULSE 逻辑脉冲探头
图4 TRONOME电子节拍器电路图5 0-5分定时器电路
图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路
图8 倾斜开关（水银开关）传感器电路图9TIMER TESTER定时器测试电路图10TWO TONE EXPERIMENT双音实验电路
图11动机调速器电路
图12电源报警电路图13 LED调光器电路图14敏电阻光控报警电路图15光敏电阻光控开关电路
图16红外线发射电路图17 简单闪光电路图18易触摸开关电路图19氖灯驱动电路
图20 50％对称波电路图21 触摸开关电路
图22 单稳态电路触发器
电热毯温控器
一般电热毯有高温、低温两档。

使用时,拨在高温档,入睡后总被热醒;拨在低温档,有时
醒来会觉得温度不够。

这里介绍一种电热毯温控器,它可以把电热毯的温度控制在一个合适的范围。

工作原理：
电路如图所示。

图中IC为NE555时基电路。

RP3为温控调节电位器,其滑动臂电位决定IC的触发电位V2和阀电位Vf,且V5=Vf=2Vz。

220V交流电压经C1、R1限流降压,D1、D2整流、C2滤波,DW稳压后,获得9V左右的电压供IC用。

室温下接通电源,因已调V2<VZ、V6Vz,V6≥Vf时,IC翻转,3脚变为低电平,BCR截止,电热丝停止发热,温度开始逐渐下降,BG1的ICEO随之逐渐减小,V2、V6降低。

当V6。

555内部电路原理图及应用555内部电原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。

第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。

ne555内部原理555计时器（NE555）是一种集成块，具有内部放大器、比较器和双稳态多谐振荡器。

该计时器被广泛应用于时序和计时应用中，并且易于使用。

下面将详细介绍NE555的内部原理：1. 电源与稳压NE555 IC需要供电以正常工作。

正常的电源电压范围为4.5V-16V。

当输入电压高于16V时，需要使用外部稳压器。

NE555具有内部稳压电路，可以在供电电压发生变化时维持恒定的稳定电源电压。

2. 基本工作原理NE555由一个双稳态多谐振荡器、一个比较器和放大器组成。

当应用一定电压后，555计时器的输出被重置为逻辑低电平。

当电源应用大于Vcc/3的电压时，计时器将进入Set状态，并将输出置为逻辑高电平。

3. 外部电容与电阻NE555计时器使用外部电容和电阻来控制输出信号的频率和占空比。

电阻值决定了充电时间常数，电容值决定了放电时间常数。

4. 比较器NE555的比较器用于比较内部的电平与控制引脚(Threshold和Trigger)的电平。

当控制引脚的电平与内部电平匹配时，比较器将触发外部的控制信号。

5. 输出放大器NE555的输出放大器由一个开关管和一个放大器组成。

当输出为逻辑低电平时，开关管关闭，输出与低电平相连。

当输出为逻辑高电平时，开关管打开，输出与高电平相连。

6. 内部引脚NE555具有多个内部引脚，包括电源引脚（Vcc和GND）、控制引脚（Trigger、Threshold和Reset）、放大器引脚（Discharge和Out）以及外部元件引脚（CV、R1和R2）。

这些引脚用于控制和连接外部电路，以实现所需的功能。

综上所述，NE555计时器的内部原理包括电源与稳压、基本工作原理、外部电容与电阻、比较器、输出放大器和内部引脚等要素。

这些组件和原理的相互作用使得NE555能够实现准确的计时功能。

555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。

通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。

555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。

TTL型号最后数码为555，CMOS 型号最后数码为7555。

一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。

内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。

比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。

上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。

比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。

上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。

电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。

555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。

其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。

A1控制R端，A2控制S端。

为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。

BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。

NE555中文资料
2009-09-27 23:33
NE555时基电路封形式有两种，一是DIP双列直插8脚封装，另一种是SOP-8小型（SMD）封装形式。

其他HA17555、LM555、CA555分属不同的公司生产的产品。

内部结构和工作原理都相同。

NE555属于CMOS工艺制造，下面我们将对其进行介绍。

图1是NE555的外形封装图，图2是它的内部功能原理框图，图3是它的内部等效电路。

NE555的内部中心电路是三极管Q15和Q17加正反馈组成的RS 触发器。

输入控制端有直接复位Reset端，通过比较器A1，复位控制端的TH、比较器A2置位控制的T。

输出端为F，另外还有集电极开路的放电管DIS。

它们控制的优先权是R、T、TH。

<图3 NE555内部等效电路>
表1是NE555的极限参数，不同的封装形式及不同的生产厂商的器件这些参数
不尽相同，极限参数是指在不损坏器件的情况下，厂商保证的界限，并非可以工作的条件，如果超过某一环境下使用，其间的安全性将不会得到保证，这使用中应加以注意。

利用NE555可以组成相当多的应用电路，甚至多达数百种应用电路，在各类书刊中均有介绍，例如家用电器控制装置、门铃、报警器、信号发生器、电路检测仪器、元器件测量仪、定时器、压频转换电路、电源应用电路、自动控制装置及其它应用电路都有着广泛的应用，这是因为NE555巧妙地将模拟电路和数字电路结合在一起的缘故。

以下为几种常见的NE555应用电路：
图4.多谐振荡器图5.脉宽调制电路1。

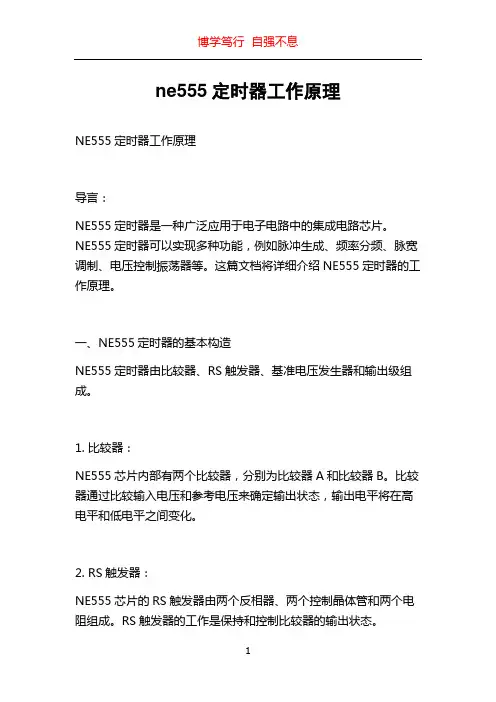

ne555定时器工作原理NE555定时器工作原理导言：NE555定时器是一种广泛应用于电子电路中的集成电路芯片。

NE555定时器可以实现多种功能，例如脉冲生成、频率分频、脉宽调制、电压控制振荡器等。

这篇文档将详细介绍NE555定时器的工作原理。

一、NE555定时器的基本构造NE555定时器由比较器、RS触发器、基准电压发生器和输出级组成。

1. 比较器：NE555芯片内部有两个比较器，分别为比较器A和比较器B。

比较器通过比较输入电压和参考电压来确定输出状态，输出电平将在高电平和低电平之间变化。

2. RS触发器：NE555芯片的RS触发器由两个反相器、两个控制晶体管和两个电阻组成。

RS触发器的工作是保持和控制比较器的输出状态。

3. 基准电压发生器：NE555芯片内部有一个基准电压发生器，它会产生一个稳定的参考电压，用于比较器的输入。

4. 输出级：NE555芯片的输出级由三个晶体管和一个输出引脚组成。

输出级控制着芯片输出的电平，通过与外部电路的连接来实现特定的功能。

二、NE555定时器的工作原理NE555定时器的工作原理主要涉及到三个关键元件：比较器、RS 触发器和基准电压发生器。

下面将对其工作原理进行详细说明。

1. 初始状态：当电源电压施加到NE555芯片上时，比较器A和比较器B的输出电平均为低电平。

同时，RS触发器的S和R输入均为高电平，电流无法流过输出级，输出引脚处于低电平状态。

2. 触发操作：当触发输入脉冲的幅度超过比较器A所接收到的参考电压时，比较器A的输出电平从低电平变为高电平。

此时，RS触发器的R输入为低电平，引起RS触发器的翻转。

随后，输出级中的电流开始流动，输出引脚的电平从低电平变为高电平。

3. 定时操作：在触发输入脉冲引发的瞬时高电平之后，RS触发器的S输入也会变为低电平。

这导致RS触发器继续保持翻转状态，并保持输出级中的电流流动。

当经过一段时间后，定时电阻充电至足够高的电压，比较器B的输出电平由低电平变为高电平。

NE555时基电路封形式有两种，一是DIP双列直插8脚封装，另一种是SOP-8小型（SMD）封装形式。

其他HA17555、LM555、CA555分属不同的公司生产的产品。

内部结构和工作原理都相同。

NE555属于CMOS工艺制造，下面我们将对其进行介绍。

图1是NE555的外形封装图，图2是它的内部功能原理框图，图3是它的内部等效电路。

NE555的内部中心电路是三极管Q15和Q17加正反馈组成的RS触发器。

输入控制端有直接复位Reset端，通过比较器A1，复位控制端的TH、比较器A2置位控制的T。

输出端为F，另外还有集电极开路的放电管DIS。

它们控制的优先权是R、T、TH。

<图3 NE555内部等效电路>
表1是NE555的极限参数，不同的封装形式及不同的生产厂商的器件这些参数不尽相同，极限参数是指在不损坏器件的情况下，厂商保证的界限，并非可以工作的条件，如果超过某一环境下使用，其间的安全性将不会得到保证，这使用中应加以注意。

表1 NE555的极限参数
电源电压允许功耗工作温度储藏温度最高结温
+18V 600mW -10—+70℃
军用-55—+125℃-65—+150
℃
300℃
利用NE555可以组成相当多的应用电路，甚至多达数百种应用电路，在各类书刊中均有介绍，例如家用电器控制装置、门铃、报警器、信号发生器、电路检测仪器、元器件测量仪、定时器、压频转换电路、电源应用电路、自动控制装置及其它应用电路都有着广泛的应用，这是因为NE555巧妙地将模拟电路和数字电路结合在一起的缘故。

以下为几种常见的NE555应用电路：
图4.多谐振荡器图5.脉宽调制电路1。

NE555原理及应用NE555是一种经典的集成电路，它是由三个主要部分组成：比较器、RS触发器和稳压器。

NE555的工作原理是基于电荷泵原理，通过控制外部元件的充放电过程实现周期性的信号产生。

NE555主要应用于定时器、频率分割器和脉冲宽度调制等领域，下面将详细介绍NE555的原理和应用。

1.GND：地线2.TRIG：触发输入3.OUT：输出4.RESET：复位输入5.CONTROL：控制输入6.THR：阈值输入7.DISCHARGE：放电输出8.VCC：正电源1.初始状态：当VCC上电时，NE555的输出为低电平，状态为复位状态。

2. 触发输入：当TRIG引脚接收到低电平信号时，比较器的正输入端将大于负输入端，输出将变为高电平，同时RS触发器 Set端的输入也为高电平，RS触发器的输出为低电平，开始充电过程。

3. 阈值输入：当THR引脚接收到高电平信号时，比较器的负输入端将大于正输入端，输出将变为低电平，同时RS触发器 Reset端的输入也为高电平，RS触发器的输出为高电平，停止充电过程，开始放电过程。

4. 复位输入：当RESET引脚接收到低电平信号时，RS触发器 Reset端的输入为低电平，RS触发器的输出为高电平，停止放电过程，输出为复位状态。

根据以上的工作原理，NE555可以实现多种应用，下面列举几个典型的应用场景：1.定时器：NE555可以通过控制充放电的时间来实现定时器功能。

通过调节电阻和电容的数值，可以调节定时器的频率和周期，从而实现精确的时间控制。

2.频率分割器：NE555可以通过将输出信号与RC振荡电路相连，实现频率分割的功能。

通过调节RC电路的参数，可以将输入频率分割为不同倍数的输出频率，从而实现信号频率的变换。

3.脉冲宽度调制：NE555可以通过控制输入信号的高低电平时间比例，实现脉冲宽度调制的功能。

通过调节RC电路的参数，可以改变输出信号的脉宽，从而实现信号的调制和解调。

NE555原理图及应用实例(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

无线电爱好者协会第一次会员培训之ne555培训一、门电路1、与门开关为1代表开关闭合，0代表开关断开。

Y为1代表灯亮，0代表灯灭AB同时为1时输出Y才为1，可理解为如下电路，开关AB同时闭合灯才亮2、或门开关为1代表开关闭合，0代表开关断开。

Y为1代表灯亮，0代表灯灭AB其中一个为1时输出Y为1，可理解为如上电路，开关AB闭合其中一个灯就亮3、非门（小圆圈代表“非”）开关为1代表开关闭合，0代表开关断开。

Y为1代表灯亮，0代表灯灭开关A闭合，则灯灭；A断开，则灯亮4、“与非”门和“或非”门与非门：或非门：二、电压比较器功能：比较两个电压大小当”+”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”+”输入端电压低于”－”输入端时，电压比较器输出为低电平；三、触发器用Q*及Q’*表示Vc1和Vc2输入之前的G2和G1输出的状态1、当Vc1=1，Vc2=0时，Q=(Vc2&&Q’*)’=1,则Q’=(Vc1&&Q)’=02、当Vc1=0，Vc2=1时，Q’=(Vc1&&Q*)=1,则Q=(Vc2&&Q’)=03、当Vc1=Vc2=1时，Q=(Q’*)’=Q*,Q’=(Q*)’=Q’*4、当Vc1=Vc2=0时，Q’=(Vc1&&Q*)’ =(0&&Q*)’=1, Q=(Vc2&&Q’*)’=1综上四点分析可知，除去第四点不在我们考虑范围内，前三点有两个规律：1、当Vc1和Vc2相异时，触发器输出的Y等于Vc1的值2、当Vc1=Vc2=1时，触发器输出的Y保持为上一次的状态Y*不变四、ne555内部结构→图1图3图1可分成3个模块，如图2；为使电路简单化，如图3我们知道触发器输入什么会输出什么后，把触发器直接用方框代替即可，这样就不需要每次都去分析触发器如何工作1、初始分析：（1）如左图，ne555内部有三个5k欧的电阻，三个电阻分别占用电压为1/3 Vcc,则VR1和VR2的电势分别为2/3 Vcc，1/3Vcc，分别接入比较器C1的“+”和C2的“-”，则(a)当Vi1>2/3 Vcc时，Vc1=0；当Vi1<2/3 Vcc时，Vc1=1;(b)当Vi2>1/3 Vcc时，Vc2=1；当Vi2<1/3Vcc时，Vc2=0。

555内部电路原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。

第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。

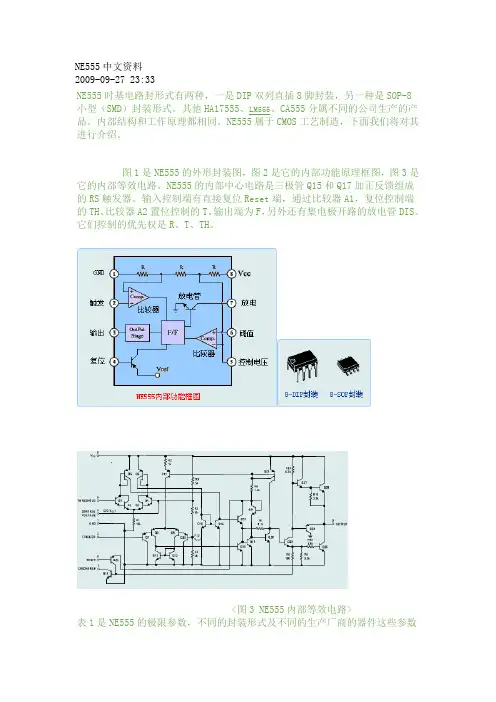

555内部电原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍单稳类电路单稳工作方式，它可分为3种。

见图示。

图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任最简单的形式；1.2.2电路则带有一个RC微分电路。

（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

单端比较器（2.1.2）可以是6端固定，2段输入；也可是2输入。

见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2电路。

的输入端的输入电压端一般没有定时电阻和定时电容。

这是双稳工作方式的结构特点。

2.2.2单元电路中的C1只起耦合作用，R1和R2起直无稳类电路第三类是无稳工作方式。
