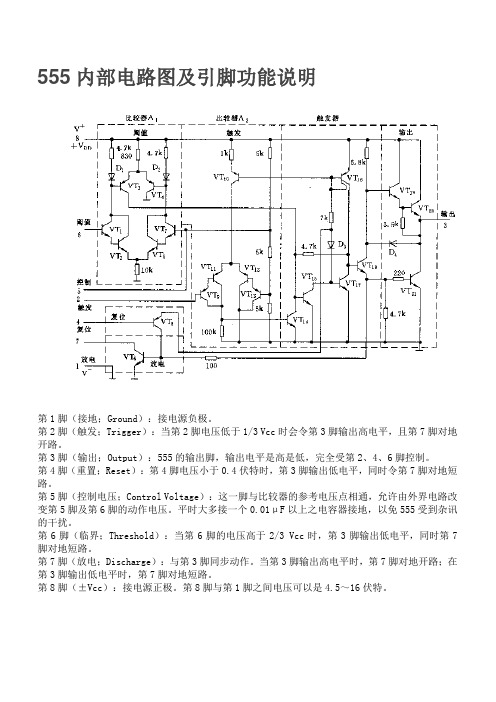

555内部电路图及引脚功能说明
555内部电路图及引脚功能说明
第1脚（接地；Ground）：接电源负极。
第2脚（触发；Trigger）：当第2脚电压低于1/3 Vcc时会令第3脚输出高电平，且第7脚对地开路。
第3脚（输出；Output）：555的输出脚，输出电平是高是低，完全受第2、4、6脚控制。
第4脚（重置；Reset）：第4脚电压小于0.4伏特时，第3脚输出低电平，同时令第7脚对地短路。
第5脚（控制电压；Control Voltage）：这一脚与比较器的参考电压点相通，允许由外界电路改变第5脚及第6脚的动作电压。
平时大多接一个0.01μF以上之电容器接地，以免555受到杂讯的干扰。
第6脚（临界；Threshold）：当第6脚的电压高于2/3 Vcc时，第3脚输出低电平，同时第7脚对地短路。
第7脚（放电；Discharge）：与第3脚同步动作。
当第3脚输出高电平时，第7脚对地开路；在第3脚输出低电平时，第7脚对地短路。
第8脚（±Vcc）：接电源正极。
第8脚与第1脚之间电压可以是4.5～16伏特。
555芯片内部原理及经典应用
555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装（见图2-1），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。
2.2 555定时器的电路组成图2-2为555芯片的内部等效电路U31kBJT_NPN_VIRTUAL2-2 555定时器电路组成5G555定时器内部电路如图所示， 一般由分压器、比较器、触发器和开关。
及输出等四部分组成，这里我们主要介绍RS 触发器和电压比较器。
2.2.1基本RS 触发器原理如图2-3是由两个“与非”门构成的基本R-S 触发器, RD 、SD 是两个输入端，Q 及是两个输出端。
QQRDSD2-3 RS 触发器正常工作时，触发器的Q 和应保持相反，因而触发器具有两个稳定状态：1）Q=1，=0。
555定时器的原理及三种应用电路
试验十 555定时器的原理及三种应用实验内容1.连接施密特触发器电路，分别输入正弦波、锯齿波信号，观察并记录输入输出波形。
电路如下图：输入正弦波时的波形：输入三角波时的波形：2.设计一个驱动发光二级管的定时器电路，要求每接收到负脉冲时，发光管持续点亮二秒后熄灭。
由电路要求知要用单稳态触发器电路，脉冲宽度为Tw=1.1RC，选取R=2KΩ，C=1.1μF，电路如下所示：波形图如下：3.连接多放谐振荡电路电路，取R1=1KΩ，R2=10KΩ，C1=0.1μF，C2=0.2μF观察、记录VCr、Vo的同步波形，测出Vo的周期并与估算值进行比较。
改变参数R1=15KΩ，R2=5KΩ，C1=0.033μF，C2=0.1μF用示波器观察并测量输出波形的频率。
与理论值比较，算出频率的相对误差值。
电路如图所示：R1=1KΩ，R2=10KΩ，C1=0.1μF，C2=0.2μF时的波形图：实验模拟结果：Vo周期To=1.5ms，VCr周期Tc=1.5ms,F=1/T=0.67KHz 理论计算值为：T=0.7*（R1+2R2）*C1=1.47ms,频率f=1/T=0.68KHz频率的相对误差为：ІF-fІ/f=1.47%R1=15KΩ，R2=5KΩ，C1=0.033μF，C2=0.1μF时的波形图：实验模拟结果：Vo周期To=0.6ms期Tc=0.6ms,频率F=1/T=1.67KHz理论计算值为：T=0.7*（R1+2R2）*C1=0.5775频率f=1/T=1.73KHz频率的相对误差为：ІF-fІ/f=3.47%4.用NE556时基电路功能实现救护车警铃电路，用555的两个时基电路构成低频对高频调制的救护车警铃电路。
555时基集成电路原理及应用
555时基集成电路原理及应用1 555时基电路的特点555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
图1 555集成电路内部结构图555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。
图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS 端悬空。
另外还有复位端MR，控制电压端Vc，电源端VDD和地端GND。
这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎;(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD 是高电平1，<1/3VDD是低电平0。
555时基电路应用和工作原理
555时基电路应用和工作原理图3 555电路等效R—S触发器555集成电路有双极型和CMOS型两种。
CMOS型的优点是功耗低、电源电压低、输入阻抗高，但输出功率较小，输出驱动电流只有几毫安。
双极型的优点是输出功率大，驱动电流达200毫安，其他指标则不如CMO S型的。
555的应用电路专门多，只要改变555集成电路的外部附加电路，就能够构成几百种应用电路，大体上可分为555单稳、555双稳及555无稳(即振荡器)三类。
2555单稳电路单稳电路有一个稳态和一个暂稳态，是利用电容的充放电形成暂稳态的，因此它的输入端都带有定时电阻和定时电容，常见的555单稳电路有两种：1)人工启动型将555电路的6、2脚并接起来接在RC定时电路上，在定时电容CT，两端接按钮开关SB，就成为人工启动型555单稳电路，如图4(a)所示，用等效触发器替代555，并略去与单稳工作无关的部分后见图4(b)所示，下面分析它的工作原理：稳态：接上电源后，电容CT专门快充电到VDD，从图4(b)看到，触发器输入R=1，S=1，从功能表看到输出V o=0，这是它的稳态。
暂稳态：按下开关SB，CT上电荷专门快放到零，相当于触发器输入R =0，S=0，输出赶忙翻转成V o=l，暂稳态开始。
开关放开后，电源又向CT 充电，通过时刻TD后，CT上电压上升到>2/3VDD时，输出又翻转成V o= O，暂稳态终止。
TD确实是单稳电路的定时时刻或延时时刻，它和定时电阻RT和定时电容CT的值有关：TD=1.1RTCT。
图4人工启动型555单稳电路2)脉冲启动型将555电路的6、7脚并接起来接在定时电容CT上，用2脚作输入就成为脉冲启动型单稳电路，如图5(a)所示，电路的2脚平常接高电平，当输入接低电平或输入负脉冲时才启动电路，用等效触发器替代555后见图5 6)所示，下面分析它的工作原理：稳态：接上电源后，R=1，S=1，输出V o=0，DIS端接地，CT上的电压为0即R=0，输出仍保持V o=0，这是它的稳态。
555定时器的电路解析
1、模拟功能部件
（1）、电阻分压器
VCC经３个５K欧姆的电阻分压后，提供基准电压：当不外接固定电压C-V时， UR1=2/3VDD , UR2=VDD/3；当外接固定电压U时，UR1=U , UR2=U/2
（2）、电压比较器C1和C2
〈1〉TH≥2/3VDD 、TR ≥VDD/3时，输出uo1=1，uo2=0， Q=0 Q =１。
3、UI≥2/3VDD时，Uo1=0、Uo2=1、 Q=0、Q=1，UO由UOH→UOL，即UO=0。 当UI上升到2/3VCC时，电路的输出状态发生跃变。 4、UI再增大时，对电路的输出状态没有影响。
（二）、下降过程 1、UI由高电平逐渐下降，且1/3VDD＜UI＜2/3VDD时，Uo1=0、Uo2=0。 基本RS触发器保持原状态不变。即 Q =0、Q=1，输出UO=UOL
使电路迅速由暂稳态返
回稳态，uO1=UOH （全0出1）。 uO= UOL。
从暂稳态自动返回稳态之后，电容C将通过电阻R放电， 使电容上的电压恢复到稳态时的初始值。
单稳态触发器工作波形
2. 主要参数
（1）输出脉冲宽度tw 输出脉冲宽度tw，就是暂稳态的维持时间。 tw ≈0.7RC
（2） 恢复时间tre 暂稳态结束后，电路需要一段时间恢复到初始状态。
〈2〉TH ＜ 2/3VDD 、TR ＜ VDD/3时，输出uo1=0，uo2=1， Q=1 Q =0 。
〈3〉TH ＜ 2/3VDD 、TR ≥VDD/3时， uo1=0，uo2=0， Q、 Q状态维持不变。 （3） R为直接置0端，低电平有效。 （4）集电极开路的放电管V、输出UO=0时，V导通，输出UO=1时，V截止。
用555定时器组成单稳态触发器
一、电路结构
555芯片内部原理及经典应用
555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装（见图2-1），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。
2.2 555定时器的电路组成图2-2为555芯片的内部等效电路2-2 555定时器电路组成5G555定时器内部电路如图所示，一般由分压器、比较器、触发器和开关。
及输出等四部分组成，这里我们主要介绍RS触发器和电压比较器。
2.2.1基本RS触发器原理如图2-3是由两个“与非”门构成的基本R-S触发器, RD、SD是两个输入端，Q及是两个输出端。
Q QRD SD2-3 RS触发器正常工作时，触发器的Q 和应保持相反，因而触发器具有两个稳定状态：1）Q=1，=0。
通常将Q端作为触发器的状态。
若Q端处于高电平，就说触发器是1状态；2）Q=0，=1。
555内部电路原理图及应用
555内部电路原理图及应用555内部电原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
NE555内部结构及应用电路
555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。
通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。
555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。
TTL型号最后数码为555，CMOS 型号最后数码为7555。
一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。
内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。
比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。
上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。
比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。
上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。
电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。
555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。
其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。
A1控制R端，A2控制S端。
为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。
BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。
555定时器电路原理图 基于555芯片的定时器电路设计
555定时器电路原理图基于555芯片的定时器电路设计这节要将的是关于555（芯片）组成的（定时器）电路，主要讲解6种，分别是延时定时器、长延时定时器、分段式定时器、抗干扰的定时器、可变间歇定时器和通、断时间分别可调的循环定时器。
前3种相对而言简单一些；后3种定时器，相对前面3种就相对复杂一些。
不过，只要认真探索，任何困难都能迎刃而解的。
一、延时定时器本电路是一个用555（集成电路）组成的单稳延时电路，可以实现延时关断。
延时定时器原理图原理介绍与一般的555单稳电路不同的是在第5脚接有一只（二极管）VD1，将该脚与（电源）电压+6V接通。
该脚是555的控制端，与内部2/3电源分压点相接，接入VD1后，则该点将被箝位在 5.3V （0.6-0.7=5.3V），其中0.7V是VD1的导通压降。
这样就使得（阈值电压）也相应提高到5.3V，从而使得C1的充电时间有较大延长，一般来说，可以在相同R、C时间常数下使定时时间增大数倍。
计时开始前，先按动一下S1，计时开始，定时时间到时，555第3脚输出低电平，继电器K线圈失电断开，实现被控负载延时关断的功能。
增大C1的容量可以获得更长的延时时间。
二、长延时定时器本电路是由2只555组成延时的定时器。
长延时定时器原理图原理介绍由U1和R1、R2、RP1、VD1、VD2、C1组成无稳态多谐（振荡器），U1的振荡方波通过VD3、R3，加至U2的第6、7脚。
U2和R4、C4、R3、C3等组成一单稳延时电路。
刚开始通电时，由于C4接在触发端第2脚与地之间，故第3脚呈现高电平，继电器K吸合，其常开触点K1-1闭合，维持给U1、U2的（供电），此时，与U2的第7脚相连的集成电路内的放电管截止，因而C3开始充电。
C3的充电呈阶跃式，即U1输出方波的正脉冲，即高电平期间对其充电，由于VD3的存在，C3上的电荷不能向U1反向放电。
当C3的充电电压超过+6V的2/3阈值电平时，U2复位，第3脚输出低电平，定时时间到，继电器K释放，K1-1断开，U1、U2也同时失电，电路完全停止工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
555内部电路原理图及应用555内部电原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以和为代号。
他们的输入端的形式，也就是电路的结构特点是：“”和“”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“”，都是从2端输入。
电路的2端不带任何元件，具有最简单的形式；电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为；使用晶体管、运放放大器等辅助器件的电路为。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（）和单端输入（）2个单元。
单端比较器（）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（）共2个单元电路。
双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。
这是双稳工作方式的结构特点。
单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。
无稳类电路第三类是无稳工作方式。
无稳电路就是多谐振荡电路，是555电路中应用最广的一类。
电路的变化形式也最多。
为简单起见，也把它分为三种。
第一种（见图1）是直接反馈型，振荡电阻是连在输出端VO的。
第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。
其中第1个单元电路（）是应用最广的。
第2个单元电路（）是方波振荡电路。
第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以和的代号。
第三种(见图3)是压控振荡器。
由于电路变化形式很复杂，为简单起见，只分成最简单的形式（）和带辅助器件的两个单元。
图中举了两个应用实例。
无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。
只有一个振荡电阻的可以认为是特例。
例如：单元可以认为是省略RA的结果。
有时会遇上三端并联，只有一个电阻RA的无稳电路，这时可把它看成是单元电路省掉RB后的变形。
以上归纳了555的3类8种18个单元电路，虽然它们不可能包罗所有555应用电路，古话讲：万变不离其中，相信它对我们理解大多数555电路还是很有帮助的。
各种应用电路555触摸定时开关集成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
释放，曝光灯HL熄灭。
暂稳态结束，有恢复到稳态。
曝光时间计算公式为：T=*CT。
本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP调整和设置。
电路中的继电器必需选用吸合电流不应大于30mA的产品，并应根据负载（HL）的容量大小选择继电器触点容量。
相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：电源接通后，定时器进入稳态。
此时定时电容CT的电压为：VCT=VCC=6V。
对555这个等效触发器来讲，两个输入都是高电平，即VS=0。
继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。
按一下按钮开关SB之后，定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。
继电器KA吸动，常开接点闭合，曝光照明灯点亮。
按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。
继电器KA单电源变双电源电路附图电路中，时基电路555接成无稳态电路，3脚输出频率为20KHz、占空比为1：1的方波。
3脚为高电平时，C4被充电；低电平时，C3被充电。
由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC，将B端接地，在A、C两端就得到+/-EC的双电源。
本电路输出电流超过50mA。
简易催眠器时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音（见附图）。
扬声器采用2英寸、8欧姆小型动圈式。
雨滴声的速度可以通过100K电位器来调节到合适的程度。
如果在电源端增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。
直流电机调速控制电路这是一个占空比可调的脉冲振荡器。
电机M是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。
因此调节电位器RP的数值可以调整电机的速度。
如电极电驱电流不大于200mA时，可用CB555直接驱动；如电流大于200mA，应增加驱动级和功放级。
图中VD3是续流二极管。
在功放管截止期间为电驱电流提供通路，既保证电驱电流的连续性，又防止电驱线圈的自感反电动势损坏功放管。
电容C2和电阻R3是补偿网络，它可使负载呈电阻性。
整个电路的脉冲频率选在3~5千赫之间。
频率太低电机会抖动，太高时因占空比范围小使电机调速范围减小。
用555制作的D类放大器由IC555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。
风扇周波调速电路夏天要来了，电风扇又得派上用场。
这里介绍一个电风扇模拟阵风周波调速电路，可以为将我们家里的老式风扇增加一个实用功能，也算是一个迎接夏天到来的准备吧。
下面介绍其工作原理。
电路见图1a。
电路中NE555接成占空比可调的方波发生器，调节RW可改变占空比。
在NE555的3脚输出高电平期间，过零通断型光电耦合器MOC3061初级得到约10mA正向工作电流，使内部硅化镓红外线发射二极管发射红外光，将过零检测器中光敏双向开关于市电过零时导通，接通电风扇电机电源，风扇运转送风。
在NE555的3脚输出低电平期间，双向开关关断，风扇停转。
MOC3061本身具有一定驱动能力，可不加功率驱动元件而直接利用MOC3061的内部双向开关来控制电风扇电机的运转。
RW为占空比调节电位器，亦即电风扇单位时间内（本电路数据约为20秒）送风时间的调节，改变C2的取值或RW的取值可改变控制周期。
图1b电路为MOC3061的典型功率扩展电路，在控制功率较大的电机时，应考虑使用功率扩展电路。
制作时，可参考图示参数选择器件。
由于电源采用电容压降方式，请自制时注意安全，人体不能直接触摸电路板。
电热毯温控器一般电热毯有高温、低温两档。
使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得温度不够。
这里介绍一种电热毯温控器，它可以把电热毯的温度控制在一个合适的范围。
工作原理：电路如图所示。
图中IC为NE555时基电路。
RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。
220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。
室温下接通电源，因已调V2Vz，V6≥Vf时，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。
当V6<VF，V2≤VZ时，IC的3脚电位回到高电位，BCR又触发导通，电热丝又开始发热。
实际证明，调节RP2使V2=12V6时，温差为零；而V2="V6时最大。
