光解式废气净化装置说明书

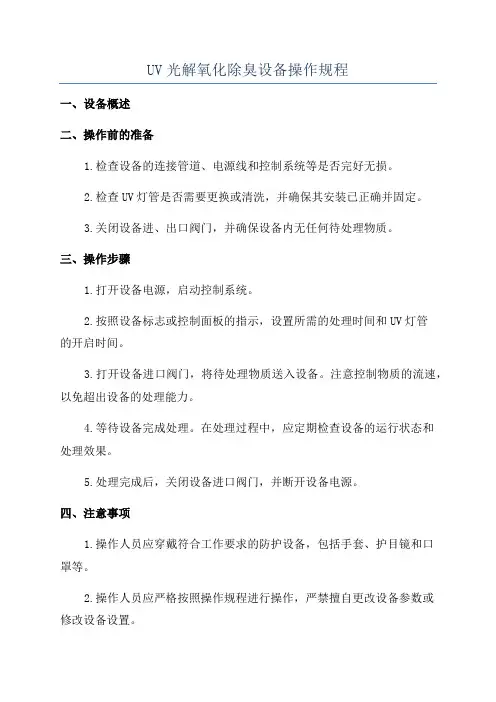

UV光解氧化除臭设备操作规程一、设备概述二、操作前的准备1.检查设备的连接管道、电源线和控制系统等是否完好无损。

2.检查UV灯管是否需要更换或清洗，并确保其安装已正确并固定。

3.关闭设备进、出口阀门，并确保设备内无任何待处理物质。

三、操作步骤1.打开设备电源，启动控制系统。

2.按照设备标志或控制面板的指示，设置所需的处理时间和UV灯管的开启时间。

3.打开设备进口阀门，将待处理物质送入设备。

注意控制物质的流速，以免超出设备的处理能力。

4.等待设备完成处理。

在处理过程中，应定期检查设备的运行状态和处理效果。

5.处理完成后，关闭设备进口阀门，并断开设备电源。

四、注意事项1.操作人员应穿戴符合工作要求的防护设备，包括手套、护目镜和口罩等。

2.操作人员应严格按照操作规程进行操作，严禁擅自更改设备参数或修改设备设置。

3.在操作过程中，应保持设备周围的空气流通，避免有害气体积聚。

4.操作人员应定期参加相关培训，了解设备的使用和维护细节，以确保设备的正常运行和操作人员的安全。

5.若设备出现故障或异常情况，应及时停机，并通知相关维护人员进行检修。

6.禁止将有可能引起火灾或爆炸的物质投入设备进行处理。

7.禁止将有毒、有害等危险物质投入设备进行处理。

8.禁止在设备运行过程中打开设备的盖板或检修门。

五、设备维护1.定期检查设备的电源线、灯管、阀门和管道等是否完好，并及时更换损坏部件。

2.定期清洗灯管和设备内部，以保持设备的清洁和正常运行。

3.定期对设备控制系统进行维护和调整，确保设备参数的准确性。

4.严格按照设备的维保手册进行维护和保养，确保设备的寿命和使用效果。

六、紧急情况处理1.在发生设备故障、泄露或其他紧急情况时，应及时关闭设备电源，并采取相应的应急措施。

2.紧急情况下，应向相关部门报告，协助处理紧急事件并避免人员伤亡和财产损失。

以上即为UV光解氧化除臭设备操作规程。

请操作人员严格按照规程进行操作，并定期进行设备维护和保养，以确保设备的正常运行和操作人员的安全。

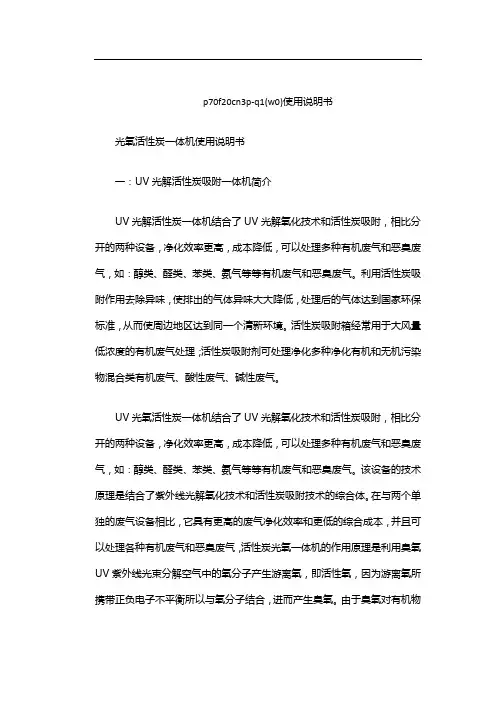

p70f20cn3p-q1(w0)使用说明书
光氧活性炭一体机使用说明书
一：UV光解活性炭吸附一体机简介
UV光解活性炭一体机结合了UV光解氧化技术和活性炭吸附，相比分开的两种设备，净化效率更高，成本降低，可以处理多种有机废气和恶臭废气，如：醇类、醛类、苯类、氨气等等有机废气和恶臭废气。

利用活性炭吸附作用去除异味，使排出的气体异味大大降低，处理后的气体达到国家环保标准，从而使周边地区达到同一个清新环境。

活性炭吸附箱经常用于大风量低浓度的有机废气处理；活性炭吸附剂可处理净化多种净化有机和无机污染物混合类有机废气、酸性废气、碱性废气。

UV光氧活性炭一体机结合了UV光解氧化技术和活性炭吸附，相比分开的两种设备，净化效率更高，成本降低，可以处理多种有机废气和恶臭废气，如：醇类、醛类、苯类、氨气等等有机废气和恶臭废气。

该设备的技术原理是结合了紫外线光解氧化技术和活性炭吸附技术的综合体。

在与两个单独的废气设备相比，它具有更高的废气净化效率和更低的综合成本，并且可以处理各种有机废气和恶臭废气，活性炭光氧一体机的作用原理是利用臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因为游离氧所携带正负电子不平衡所以与氧分子结合，进而产生臭氧。

由于臭氧对有机物
具有的氧化作用，并对恶臭气体及其它刺激性异味气体有很强的去除效果。

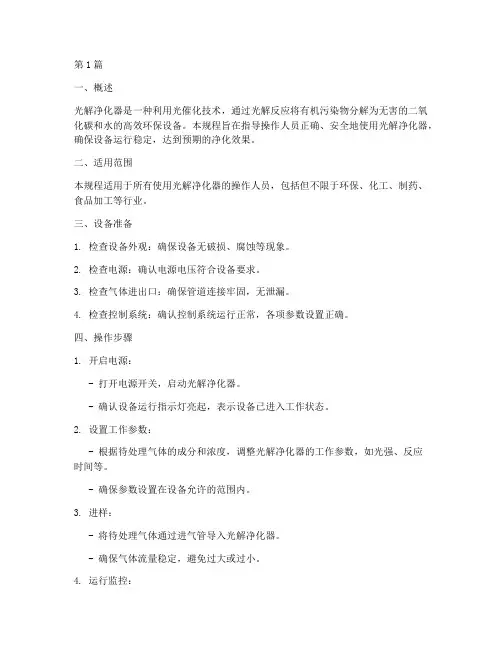

第1篇一、概述光解净化器是一种利用光催化技术，通过光解反应将有机污染物分解为无害的二氧化碳和水的高效环保设备。

本规程旨在指导操作人员正确、安全地使用光解净化器，确保设备运行稳定，达到预期的净化效果。

二、适用范围本规程适用于所有使用光解净化器的操作人员，包括但不限于环保、化工、制药、食品加工等行业。

三、设备准备1. 检查设备外观：确保设备无破损、腐蚀等现象。

2. 检查电源：确认电源电压符合设备要求。

3. 检查气体进出口：确保管道连接牢固，无泄漏。

4. 检查控制系统：确认控制系统运行正常，各项参数设置正确。

四、操作步骤1. 开启电源：- 打开电源开关，启动光解净化器。

- 确认设备运行指示灯亮起，表示设备已进入工作状态。

2. 设置工作参数：- 根据待处理气体的成分和浓度，调整光解净化器的工作参数，如光强、反应时间等。

- 确保参数设置在设备允许的范围内。

3. 进样：- 将待处理气体通过进气管导入光解净化器。

- 确保气体流量稳定，避免过大或过小。

4. 运行监控：- 定期检查设备运行情况，包括气体进出口压力、温度等参数。

- 观察光解净化器内部反应情况，确保反应正常进行。

5. 数据记录：- 记录每次运行的工作参数、处理效果等数据。

- 数据记录应包括时间、气体成分、处理量、净化效率等。

6. 停止运行：- 当处理完毕或设备出现异常时，关闭电源开关。

- 关闭进气管阀门，防止气体泄漏。

五、注意事项1. 安全操作：- 操作人员应熟悉光解净化器的操作规程，并佩戴必要的安全防护用品。

- 操作过程中，严禁触摸高温部件，避免烫伤。

2. 参数调整：- 参数调整应根据实际情况进行，避免过度调整导致设备损坏或净化效果下降。

3. 气体处理：- 待处理气体应经过预处理，去除杂质和水分，以免影响光解净化器的正常运行。

4. 设备维护：- 定期检查设备各部件，及时更换损坏的部件。

- 保持设备内部清洁，避免积尘影响光解效果。

六、异常处理1. 设备故障：- 若设备出现故障，应立即停止运行，切断电源。

废气处理装置操作指导书废气处理装置操作指导书一：引言废气处理装置操作指导书旨在指导操作人员正确、安全地操作废气处理装置，以确保废气排放达到环保法规和标准要求。

本指导书适用于所有使用废气处理装置的操作人员，包括设备维护人员和日常操作人员。

二：装置概述1.1 装置名称：废气处理装置型号1.2 装置结构：详细描述废气处理装置的结构组成，包括进气口、过滤装置、吸附装置、除臭装置、排气口等。

1.3 工作原理：阐述废气处理装置的工作原理和流程。

三：安全操作指南2.1 安全设施：列出废气处理装置中的安全设施，包括急停按钮、报警器、防护网等。

2.2 操作人员的安全要求：详细说明操作人员在操作废气处理装置时应遵守的安全要求，包括佩戴个人防护装备、熟悉急停操作等。

2.3 废气处理装置的安全操作程序：描述废气处理装置的操作步骤，包括启动装置、调节参数、停止装置等。

四：设备维护与保养3.1 日常巡检：详细说明日常巡检的内容和频率，包括检查设备是否正常运行、是否存在泄漏等。

3.2 清洁保养：介绍废气处理装置的清洁保养方法，包括清理过滤装置、更换吸附剂等。

3.3 定期维修：描述定期维修的频率和内容，包括更换耗损部件、修理故障部件等。

五：故障排除4.1 常见故障及处理方法：废气处理装置常见的故障情况和对应的处理方法，如设备无法启动、异常噪音等。

4.2 故障报警解读：解释废气处理装置故障报警的含义，并提供相应的解决方案。

六：附件本文档涉及的附件包括设备操作手册、维护记录表和安全设施检查记录表。

七：法律名词及注释1. XX法：XX法是指XXXX法律，用于规范XXXXX方面的法规。

2. XX标准：XX标准是指XXXX标准，用于评估和控制XXXXX的质量和性能。

附件：1. 设备操作手册2. 维护记录表3. 安全设施检查记录表。

光解式废气净化装置使用说明书济南艾林环保科技有限公司使用前请仔细阅读目录1 概述 32 技术特性 42.1 使用条件 42.2 供电参数 43 光解式废气净化装置构造简述 43.1 总体构造 43.2 金属结构部分 53.3 电控系统 53.4 反应系统 54 工作原理 55 设备的安装85.1 设备的安装要求及注意事项85.2 设备的安装顺序85.3 安全操作规程96 设备的维修与保养96.1 日常保养96.2 定期保养97 设备特点108 售后服务119 废气治理技术对比表1210 备注131、概述济南艾林环保科技有限公司是一家致力于环境科学研究及污染治理的综合性高新技术企业。

我们专注于环保服务市场，着眼于客户长远利益，服务于企业持续发展的环保需要。

我公司生产的水幕光解式废气净化装置是一种专门去除恶臭气体一种装置。

它利用特制的高能UV紫外线光束以及催化剂使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，彻底达到脱臭及杀灭细菌的目的。

它具有高效除恶臭、运行成本低、设备占地面积小，自重轻、无任何机械动作，无噪音等特点，是目前市场上最佳的杀菌脱臭设备。

水幕光解式废气净化装置主要运用于化工业、造纸也、制药业、食品业、轮胎及橡胶生产厂、汽车生产、油漆喷涂、污水处理、污泥废气处理、垃圾处理废气、皮革业、印刷厂、香料生产业、饲料及饲养场、农药生产以及烟草业等等多个领域的异味和恶臭处理。

涉及气体物质多达900多种，主要包括：硫化氢、氨氮类、硫醇类、硫醚类、吲哚类、苯类、硝基类、烃类以及醛类等类别。

2、技术特性：2.1使用条件：2.2 供电参数UV灯管参数：810mm 150w功率：1.5kw 220V3、光解式废气净化装置构造简述3.1总体构造光解式废气净化装置主要是由金属结构部分、电控系统、反应系统三部分构成。

需要处理的废气经水幕洗涤或洗涤塔过滤后进入由反应系统及金属结构部分组成的净化装置中，废气在通过此装置的过程中进行分解裂变的反应从而达到净化目的。

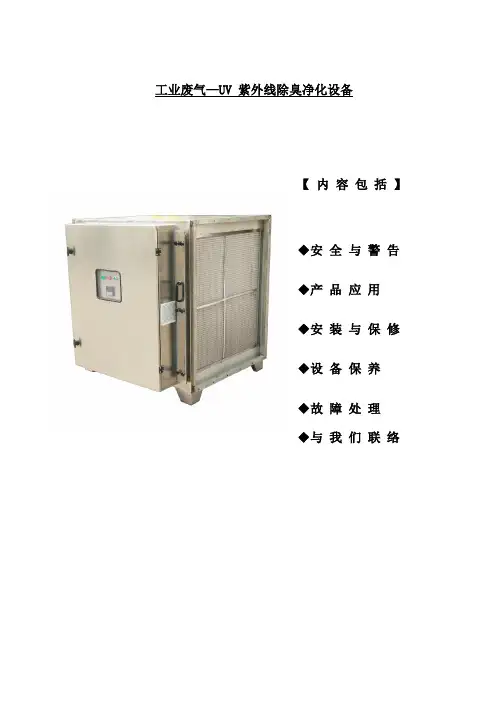

工业废气—UV 紫外线除臭净化设备【内容包括】◆安全与警告◆产品应用◆安装与保修◆设备保养◆故障处理◆与我们联络目录一、设备介绍 (3)使用环境参数 (3)二、产品规格及结构 (4). 产品型号、规格及参数表 (4). 产品结构及注释 (4)三、设备的安装及系统说明 (4).设备安装注意事项 (4)四、设备维护 (4).清洗滤网 (5)五、故障处理与电路原理 (5).注意事项 (5).故障处理 (6)电路线路图 (6)六、联系我们 (6)一、设备介绍1、本产品利用特制的高能高臭氧 UV 紫外线光束照射工业废气，裂解恶臭/工业废气如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC 类，苯、甲苯、二甲苯等的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如 CO2、H2O 等。

2、利用高能高臭氧 UV 紫外线光束分解空气中的氧分子产生游离氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。

UV＋O2→O-+O＊(游离氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对工业废气及其它刺激性异味有立竿见影的清除效果。

3、恶臭/工业废气利用排风设备引入到本净化设备后，净化设备运用高能 UV 紫外线光束及臭氧对工业废气进行协同分解氧化反应，使工业废气物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。

4、利用高能 UV 光束裂解工业废气中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到脱臭及杀灭细菌的目的。

（下图所列为工艺说明）废气分子光解氧化说明示意图。

使用环境参数a、环境湿度：＋10~+40％b、环境温度：±10~60℃c、设备阻力：<350Pa（风速 s）d、适用油脂：工业废气油脂异味及工业废气 VOCs、非易燃、易爆、易挥发、易腐蚀性的气体。

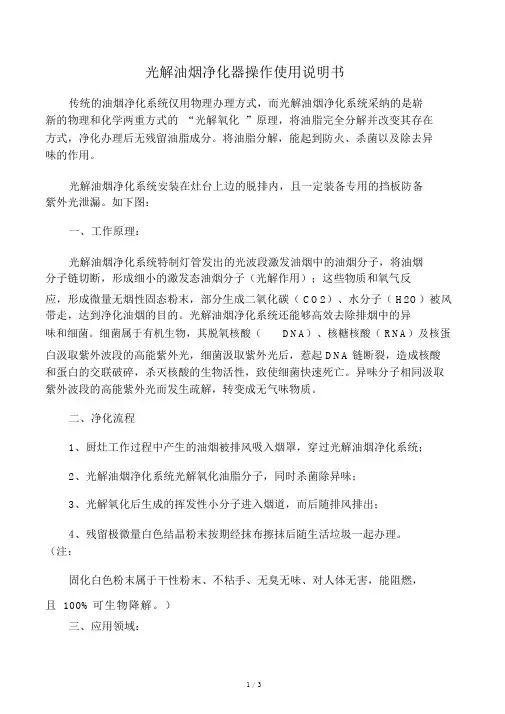

光解油烟净化器操作使用说明书传统的油烟净化系统仅用物理办理方式，而光解油烟净化系统采纳的是崭新的物理和化学两重方式的“光解氧化”原理，将油脂完全分解并改变其存在方式，净化办理后无残留油脂成分。

将油脂分解，能起到防火、杀菌以及除去异味的作用。

光解油烟净化系统安装在灶台上边的脱排内，且一定装备专用的挡板防备紫外光泄漏。

如下图：一、工作原理：光解油烟净化系统特制灯管发出的光波段激发油烟中的油烟分子，将油烟分子链切断，形成细小的激发态油烟分子（光解作用）；这些物质和氧气反应，形成微量无烟性固态粉末，部分生成二氧化碳（ CO2）、水分子（ H2O）被风带走，达到净化油烟的目的。

光解油烟净化系统还能够高效去除排烟中的异味和细菌。

细菌属于有机生物，其脱氧核酸（DNA）、核糖核酸（ RNA）及核蛋白汲取紫外波段的高能紫外光，细菌汲取紫外光后，惹起 DNA 链断裂，造成核酸和蛋白的交联破碎，杀灭核酸的生物活性，致使细菌快速死亡。

异味分子相同汲取紫外波段的高能紫外光而发生疏解，转变成无气味物质。

二、净化流程1、厨灶工作过程中产生的油烟被排风吸入烟罩，穿过光解油烟净化系统；2、光解油烟净化系统光解氧化油脂分子，同时杀菌除异味；3、光解氧化后生成的挥发性小分子进入烟道，而后随排风排出；4、残留极微量白色结晶粉末按期经抹布擦抹后随生活垃圾一起办理。

（注：固化白色粉末属于干性粉末、不粘手、无臭无味、对人体无害，能阻燃，且100%可生物降解。

）三、应用领域：本光解油烟净化系统可宽泛应用于：高档饭馆、酒店、中西餐馆、快餐店，高档娱乐行、大型商场、食堂、食品加工及有关公司、医院、休养院、保健机构、教育机构、培训机构、综合写字楼、商厦等。

四、光解油烟净化系统特色：1、光解油烟净化系统办理效率高达96%以上，远高于国家环保拟订的65%-85%的办理效率，切合国家环境保护局严格的技术标准。

光解油烟净化系统净化后的油烟排放浓度 0.5mg/m3，远优于国家拟订的最高同意排放浓度不得高于2.0mg/m3。

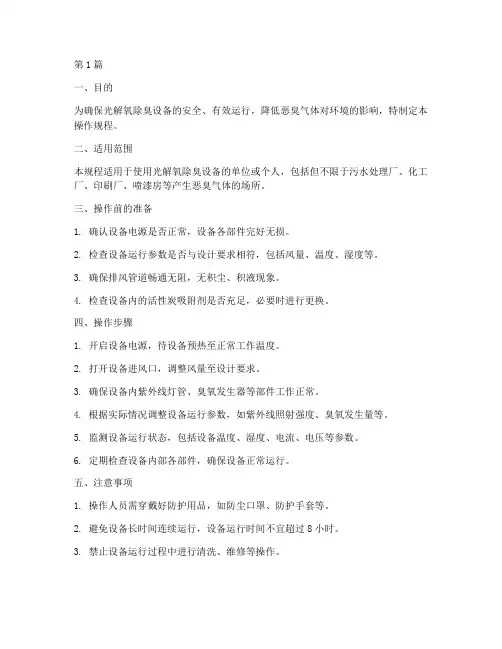

第1篇一、目的为确保光解氧除臭设备的安全、有效运行，降低恶臭气体对环境的影响，特制定本操作规程。

二、适用范围本规程适用于使用光解氧除臭设备的单位或个人，包括但不限于污水处理厂、化工厂、印刷厂、喷漆房等产生恶臭气体的场所。

三、操作前的准备1. 确认设备电源是否正常，设备各部件完好无损。

2. 检查设备运行参数是否与设计要求相符，包括风量、温度、湿度等。

3. 确保排风管道畅通无阻，无积尘、积液现象。

4. 检查设备内的活性炭吸附剂是否充足，必要时进行更换。

四、操作步骤1. 开启设备电源，待设备预热至正常工作温度。

2. 打开设备进风口，调整风量至设计要求。

3. 确保设备内紫外线灯管、臭氧发生器等部件工作正常。

4. 根据实际情况调整设备运行参数，如紫外线照射强度、臭氧发生量等。

5. 监测设备运行状态，包括设备温度、湿度、电流、电压等参数。

6. 定期检查设备内部各部件，确保设备正常运行。

五、注意事项1. 操作人员需穿戴好防护用品，如防尘口罩、防护手套等。

2. 避免设备长时间连续运行，设备运行时间不宜超过8小时。

3. 禁止设备运行过程中进行清洗、维修等操作。

4. 设备运行过程中，如发现异常情况，应立即停止设备运行，检查故障原因并排除。

5. 设备停止运行后，需等待一定时间，待设备冷却至常温后方可进行清洗、维修等操作。

六、维护保养1. 定期检查设备内部各部件，如紫外线灯管、臭氧发生器、活性炭吸附剂等，确保设备正常运行。

2. 根据设备使用情况，定期更换活性炭吸附剂，确保吸附效果。

3. 定期检查设备运行参数，如风量、温度、湿度等，确保设备运行稳定。

4. 定期对设备进行清洗、维护，保持设备清洁、无积尘、积液现象。

七、安全措施1. 设备运行过程中，操作人员应远离设备，避免紫外线、臭氧等有害物质对人体造成伤害。

2. 设备运行过程中，禁止操作人员进入设备内部。

3. 设备运行过程中，如发现异常情况，应立即停止设备运行，确保人员安全。

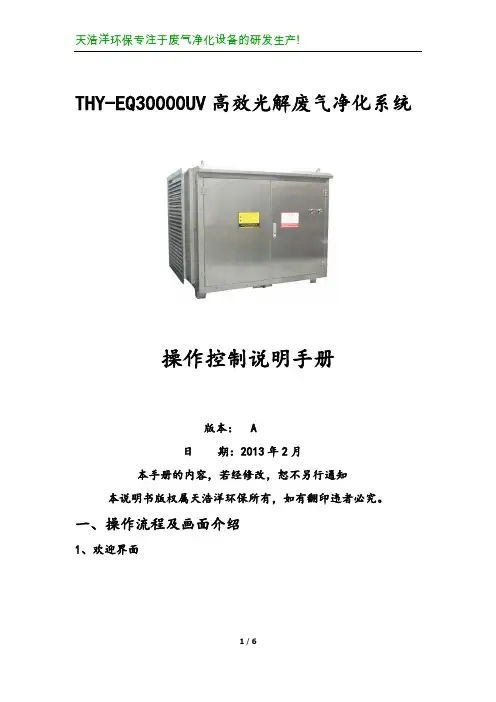

THY-EQ30000UV高效光解废气净化系统操作控制说明手册版本：A日期：2013年2月本手册的内容，若经修改，恕不另行通知本说明书版权属天浩洋环保所有，如有翻印违者必究。

一、操作流程及画面介绍1、欢迎界面点击屏幕中的按钮，屏幕会弹出如下窗口。

点击口令在弹出的键盘上输入密码“111111”然后点击确定进入到系统。

2、系统控制界面点击系统启动按钮开始运行整个工艺流程，风机→喷淋塔→UV光解设备，需要结束的时候点击系统停止按钮停止系统，点击风机频率可设定风机频率。

3、手动控制界面此界面主要用于设备流程的调试和维修而用。

4、工作状态画面显示灯管的故障位置和工作的状态5、报警画面主要显示报警画面、报警内容和设置用户密码注销登陆二、按键说明序号按键目录功能介绍其他1 进入系统操作画面2 开始运行系统3 停止运行系统4 急停、特殊紧急情况按下立即停止。

控制箱上的按钮与此有共同的功能5 频率增加按钮6 频率减小按钮7 系统运行时间清零按钮8 切换到手动分组控制页面9 切换到工作状态页面10 切换到报控制页面11 切换欢迎页面12 切换中英文显示按钮13 切换系统操作页面14 注销登陆用户切换到欢迎页面三、注意事项1、手动分组尽建议在初次调试或维修时使用，正常启动请在系统操作页面操作使用系统启动、系统停止按钮。

2、开机前请检查配电箱内的所有开关是否都在闭合的状态、急停按钮是否在初始状态、电源指示灯是否指示。

3、工作状态指示界面是为了方便检修只做参考、具体模块的好坏需在UV光解设备内模块自身指示灯的好坏而定。

3、维修设备时必须要断电检修，非专业人员禁止维修。

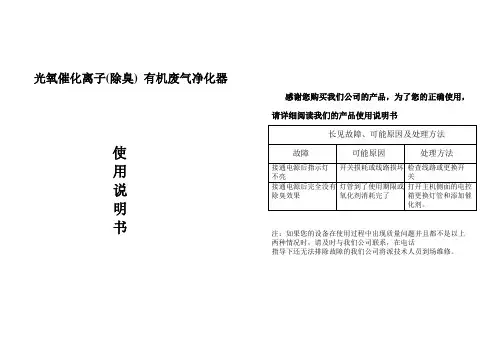

光氧催化离子(除臭) 有机废气净化器使用说明书感谢您购买我们公司的产品，为了您的正确使用，请详细阅读我们的产品使用说明书注：如果您的设备在使用过程中出现质量问题并且都不是以上两种情况时，请及时与我们公司联系，在电话指导下还无法排除故障的我们公司将派技术人员到场维修。

HXGJ-型光解有机废气净化器产品使用说明书一、产品概述本产品为我公司采用高能高臭氧UV紫外线光束、氧化反应催化剂、高能离子发生器组合工艺来降解恶臭气体（有机废气），改变恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，通过高能紫外线光束照射、催化剂的氧化反应、正氧离子的氧化反应，降解转变成低分子化合物，如CO2、H2O等。

二、产品用途UV光氧催化离子除臭有机废气净化器产品主要适用于：各类工业喷涂、印刷、印花、丝印挥发性有机废气；各类恶臭气体的除臭净化处理，及各种工厂、废水处理站、医院、垃圾中转站等场所的有机废气除臭、杀菌的净化处理；三、工作原理1、利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。

UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果。

恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。

2、高能离子空气净化系采用正负双极电离技术。

在电场作用下，离子发生器产生大量的 a 粒子， a 粒子与空气中的氧分子进行碰撞而形成正负氧离子。

正氧离子具有很强的氧化性，能在极短的时间内氧化分解甲硫醇、氨、硫化氢等污染因子，且在与 VOC 分子相接触后打开有机挥发性气体的化学键，经过一系列的反应后最终生成二氧化碳和水等稳定无害的小分子。

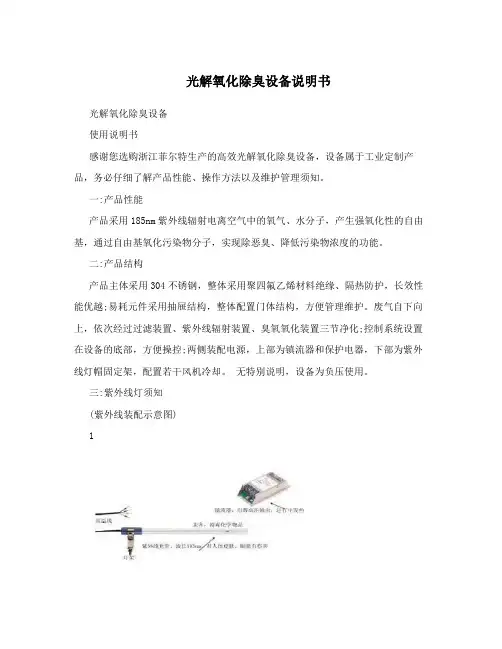

光解氧化除臭设备说明书光解氧化除臭设备使用说明书感谢您选购浙江菲尔特生产的高效光解氧化除臭设备，设备属于工业定制产品，务必仔细了解产品性能、操作方法以及维护管理须知。

一:产品性能产品采用185nm紫外线辐射电离空气中的氧气、水分子，产生强氧化性的自由基，通过自由基氧化污染物分子，实现除恶臭、降低污染物浓度的功能。

二:产品结构产品主体采用304不锈钢，整体采用聚四氟乙烯材料绝缘、隔热防护，长效性能优越;易耗元件采用抽屉结构，整体配置门体结构，方便管理维护。

废气自下向上，依次经过过滤装置、紫外线辐射装置、臭氧氧化装置三节净化;控制系统设置在设备的底部，方便操控;两侧装配电源，上部为镇流器和保护电器，下部为紫外线灯帽固定架，配置若干风机冷却。

无特别说明，设备为负压使用。

三:紫外线灯须知(紫外线装配示意图)11:设备使用中请勿开启正面紫外线检修门，本机集中装配90支185nm波长的紫外线灯，3m范围将对皮肤和眼睛造成伤害，发光时更不可以触摸，会直接烧伤皮肤。

2:镇流器启辉，输出的电压较高，运行时温度,60?，请勿触摸。

3:紫外线电离能力极强，运行中务必保证良好通风。

4:高温、潮湿导致空气绝缘性能下降，紫外线电离速度、能力提高，可能出现热击穿。

5:空气能见度下降，影响光通量，将导致处理效率下降6:紫外线光管表面结垢，将直接导致净化效率。

7:镇流器、灯架配置若干冷却风机，风机必须良好工作，否则直接影响紫外线灯寿命。

四:过滤装置根据(三)4、5、6的要求，过滤材料采用活性炭纤维，厚度2mm，过滤装置应该根据运行的实际情况，制订清洗时间表，定期清洗，2-3个月后，采用开水浸洗，一般使用寿命1年。

长期使用可能导致抽屉结构锁紧，请仔细操作。

五:电器须知1:大风、雷电、高热等恶劣天气，务必停止设备运行。

高热天气在设备停止运行时，请保持冷却风机运行正常。

2:设备出厂，电线采取悬空处理，运行时检查是否符合要求。

3:设备最好在210-230V电压中运行，低于210V，长期使用将影响寿命;高压230V，将直接烧毁紫外线灯。

翰诺智能机械科技无锡有限公司UV光解净化设备操作手册1.产品概述：一、本产品利用特制的高能高臭氧UV紫外线光束照射废气，裂解工业废气如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。

二、利用高能高臭氧UV 紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。

UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对工业废气及其它刺激性异味有立竿见影的清除效果。

三、工业废气利用排风设备输入到本净化设备后，净化设备运用高能UV 紫外线光束及臭氧对工业废气进行协同分解氧化反应，使工业废气物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。

四、利用高能UV光束裂解工业废气中细菌的分子键，破坏细菌的核酸（ DNA），再通过臭氧进行氧化反应，彻底达到净化及杀灭细菌的目的．五、为防止有未净化废气排出，在设备尾端，特装配有活性炭过滤器，进行吸附过滤，确保净化效率。

2.UV光解技术原理及应用：一、UV光解净化器的构造UV光解净化器其构造由微波发生器、离子臭氧发生器、控制箱、中效过滤、二氧化钛光触媒、外箱体组成。

本套设备还选配二次吸附（活性炭过滤器）。

二、工作原理利用特制的高能高臭氧UV紫外线光束照射有机气体及空气中的氧分子，裂解有机气体的分子键，并分解空气中的氧分子产生游离氧，即活性氧， UV＋O2→O-+O＊( 活性氧)O+O2→O3(臭氧) 。

游离状态的污染物分子与臭氧氧化结合成小分子无害或低害的化合物，如CO2、H2O等。

从而达到净化气体的效果。

净化能力可达99%。

反应工程式： 1、UV + 高分子有机物→低分子有机物2、UV + 空气( O2) →O33、低分子有机物+ O3→ CO2+ H2O +N2另外有未净化废气，则通过选配的活性炭过滤器进行吸附。

使用说明书河南超强环保科技有限公司是一家集科研、设计、生产、维修、和销售集成为一体的高新技术企业;、凭借在环保领域的专业水平和成熟的技术;正在迅速崛起..依靠科技求发展;不断为用户提供满意的高科技产品;是我们始终不变的追求..在充分引进吸收国外先进技术的基础上;我公司已成功开发出环保净化设备、粉尘处理设备、废气处理设备、等系列产品;并已广泛应用于冶金、化工、焊接、制药、垃圾处理、喷涂等众多领域..以一流的产品质量和精湛的技术服务受到了用户的一致好评..全体员工奉行“进取求实严谨团结”的方针;不断开拓创新;以技术为核心、视质量为生命、奉用户为上帝;竭诚为您提供性价比最高的环保产品、高质量的废气粉尘工程设计改造及无微不至的售后服务..本公司拥有专业的设计团队、生产团队;可根据客户要求进行定做..欢迎前来咨询..目录1.设备说明1.1、技术原理1.2、性能参数1.3、技术特点1.4、技术优势1.5、适用范围2.操作使用说明2.1注意事项3.电气系统维护4.安全、操作、维护保养注意事项5.常见故障与排除方法6.安装说明1.设备说明1.1技术原理本产品利用特制的高能高臭氧UV紫外线光束照射废气;裂解工业废气如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯;硫化物H2S、VOC类;苯、甲苯、二甲苯的分子链结构;使有机或无机高分子恶臭化合物分子链;在高能紫外线光束照射下;降解转变成低分子化合物;如CO2、H2O等..利用高能高臭氧UV 紫外线光束分解空气中的氧分子产生游离氧;即活性氧;因游离氧所携正负电子不平衡所以需与氧分子结合;进而产生臭氧..UV＋O2→O-+O＊活性氧O+O2→O3臭氧;众所周知臭氧对有机物具有极强的氧化作用;对工业废气及其它刺激性异味有立竿见影的清除效果..工业废气利用排风设备输入到本净化设备后;净化设备运用高能UV紫外线光束及臭氧对工业废气进行协同分解氧化反应;使工业废气物质其降解转化成低分子化合物、水和二氧化碳;再通过排风管道排出室外..利用高能UV光束裂解工业废气中细菌的分子键;破坏细菌的核酸DNA;再通过臭氧进行氧化反应;彻底达到净化及杀灭细菌的目的．从净化空气效率考虑;我们选择了-C波段紫外线和臭氧发结合电晕电流较高化装置采用脉冲电晕放吸附技术相结合的原理对有害气体进行消除;其中-C波段紫外线主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、树脂、等气体的分解和裂变;是有机物变为无机化合物..净化装置由初滤单元、-C波段紫外线装置;降解收集;臭氧发生器及过滤单元等设备和部件组成..该装置采用五级净化方式;装置的工艺流程如图1所示..1.2性能参数1、处理风量：2000-100000m3/h2、有机废气净化效率：≥95%；3、设备阻力：≤300Pa;4、电源电压：220V 50HZ5、电功率：1200w-60000w6、备噪声：≤45Db1.3技术特点1．无毒无任何副作用..完全超越了传统的臭氧等空气净化器;能在有人在场的环境中持续灭菌、除尘;对人体无毒副作用..能广谱地截获杀灭空气中的各类细菌;测试证明对军团菌、金黄色葡萄球菌、枯草杆菌、黑色变种芽孢及自然菌杀灭率达99.9％以上;有效去除可吸入颗粒;达到1-10万级洁净度..2．消除污染有害气体异味;初级电子在电场中获得加速;撞击空气中的氧分子..当能量超过氧分子的电离电位时氧分子迅速离子化..失去电子的氧分子变成正极性氧离子O2+;而释放的电子又与另一中性氧分子结合变成负极性氧离子O2－;结果是氧离子的两级分化并吸附中性氧分子形成O2+、O2－、O2等氧聚集的离子群;具有极强的氧化性;可在很短的时间内将污染空气中的有害成分氧化分解为无害的产物和水；O2+e3.6eV→〃O+OH2O+e5.09eV→〃OH+HO+〃OH→〃OH2研究表明：活性自由基〃OH的氧化电位2.8eV比氧化性极强的臭氧的氧化电位2.07eV还高出35％..〃OH自由基与有机物的反应速度高出几个数量级..而且〃OH自由基对氧化污染物的反应是无选择性的;可引发链式反应;直接将污染空气中的大部分有害物质氧化为二氧化碳和水或矿物质..其作用机理如下：H2S+〃OH→HS+H2OHS+O2+O2＋+O2－→SO3+H2ONH3〃OH→NH2+H2ONH2+O2+O2＋+O2→→NOX+H2OCH2O+O2＋+O2→+〃OH→H〃COOH+H2O实践证明;一定浓度污染空气中的大部分有害物质能在很短的间内被氧化分解;转化率平均在90％以上..1.4优势1.高效除恶臭：能高效去除挥发性有机物voc、无机物、硫化氢、氨气、硫醇类等主要污染物;以及各种恶臭味;脱臭效率最高可达99%以上;脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准GB14554-93.2.无需添加任何物质：只需要设置相应的排风管道和排风动力;使恶臭气体通过本设备进行脱臭分解净化;无需添加任何物质参与化学反应.3.适应性强：可适应高浓度;大气量;不同恶臭气体物质的脱臭净化处理;可24小时连续工作;运行稳定可靠..4.运行成本低：本设备无任何机械动作;无噪音;无需专人管理和日常维护;只需做定期检查..5.无需预处理：恶臭气体无需进行特殊的预处理;如加温、加湿等;设备工作环境温度在摄氏-30℃-90℃之间;湿度30%-80%、ph值在2-13之间均可正常工作..6.设备占地面积小、环保高科技专利产品、噪声小、风阻小、使用寿命长、安全可靠、价格合理..1.5适用范围炼油厂、橡胶厂、化工厂、制药厂、污水处理厂、垃圾转运站等恶臭气体的脱臭净化处理..物质名称：恶臭气体主要来源硫化氢：牛皮纸浆、炼油、炼焦、石化、煤气、粪便处理、二硫化碳的生产或加工..硫醇类：牛皮纸浆、炼油、煤气、制药、农药、合成树酯、合成纤维、橡胶..氨：氮肥、硝酸、炼焦、粪便处理、肉类加工..胺类：水产加工;畜产加工、皮革、骨胶..吲哚类：便处理、生活污水处理、炼焦、肉类腐烂、屠宰牲畜..硝基：燃料、炸药 ..烃类：炼油、炼焦、石油化工、电石、化肥、内燃机排气、油漆、溶剂、油墨印刷 ..醛类：炼油、石油化工、医药、内燃机排气、垃圾处理、铸造..2.操作使用说明2.1注意事项侧为进风口方向;废气的温度控制在80°C以下左右..因为温度太高会影响净化效果和设备使用寿命..净化器安装在风机前面;净化器前端应该有水喷淋降解有机废气中的大型颗粒;以保证净化器内部洁净度和使用年限和延长维护时间..净化器如安装在支架之上时;应与支架紧固连接；净化器与排风管道之间的连接必须密封；净化器可以安装在室内;也可安装在室外;但应有足够的空间用来维护与维修；根据使用情况设备定期维护清洗..净化器箱体应可靠接地；安装过程中不允许磕碰紫外线管;严禁异物落在净化器内；净化器本体及电控箱中各电器连接应可靠无误..设备外接电源;因设备内有超强紫外线;检修时要佩戴深色墨镜以免伤害眼睛..3.电气系统维护①清扫电气柜内的积灰异物..②修复或更换即将损坏的电器元件..③整理内部接线;使之整齐美观..特别是在平时应急修理处;应尽量复原成正规状态..④紧固熔断器的可动部分;使之接触良好..⑤紧固接线端子和电器元件上的压线螺钉;使所有压接线头牢固可靠;以减小接触电阻..4.安全、操作、维护保养注意事项1、用户应定期检查、保养设备；2、每隔3个月或视用户现状而定;定期清理粉灰尘一次;打开设备电源箱对灯管表面清洁粉尘;然后安装复原；3、在进行维护保养时;严禁带电操作；4、用户应指定专人进行产品的维护保养;本公司将免费负责进行维护保养的指导和培训；7.常见故障与排除方法1.设备通风阻力加大：更换过滤棉清洗过滤网以及废气均流板..2.净化效率降低：检查灯管的发光强度;是否有附着物或发光强度变弱3.灯管停止工作：检查线路是否短路、接线处是否松动..如果是灯管自身原因请及时更换..8.安装说明净化器必须安装在风机之前；净化器如安装在支架之上时;应与支架紧固连接；净化器与排风管道之间的连接必须密封；净化器可以安装在室内;也可安装在室外;但应有足够的空间用来维护与维修；净化器箱体应可靠接地；净化器本体及电控箱中各电器连接应可靠无误..。

光氧催化废气净化器技术说明书
目录
一、公司简介
二、技术原理
1、
2、
3、
4、
三、性能参数
四、技术特点
1、高效除恶臭：能高效去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要
污染物，以及各种恶臭味，脱臭效率最高可达99%以上，脱臭效果大超过国家1993年颁
布的恶臭污染物排放标注（GB14554-93）.
2、无需添加任何物质：只需要设置相应的排风管道和排风动力，使恶臭气体通过本设备进行
324小时
4、
，可5、
8、
气体中得有害物质，并能达到完美的脱臭效果，经分解后的恶臭气体，可完全达到无害排放，绝不产生二次污染，同时达到高效消毒杀菌的作用
适用范围：
炼油厂、橡胶厂，化工厂、制药厂、污水处理厂、垃圾转运站等恶臭气体的脱臭净化处理。

物质名称：恶臭气体
主要来源：
硫化氢：
牛皮纸浆、炼油、炼焦、石化、煤气、粪便处理、二硫化碳的生产或加工。

硫醇类：
醛类：
炼油、石油化工、医药、内燃机排气、垃圾处理、铸造。

五、产品优势
1、净化效率高、运行稳定；
2、结构紧凑、新颖、体积小、重量轻、模块化结构设计；
3、噪音小于45db（A），风阻小于300pa；
4、运行成本低、耗电功率小；
5、维护方便，使用寿命长；
6、安全可靠，价格合理。
