蒸发器计算公式设计实例

多效蒸发计算实例多效蒸发是一种高效的蒸发过程，通过多个蒸发器的多次蒸发使得产生的蒸汽可以循环利用，提高能源利用率。

下面是一个多效蒸发计算的实例，来说明多效蒸发的工作原理和计算方法。

假设有一台多效蒸发装置，用于处理1000 kg/h的食品浆料，浆料中含有75%的水分。

该多效蒸发装置共有3个蒸发器，设定的蒸发温度为80℃。

第一步，我们先计算浆料中水的质量。

由于浆料含水量为75%，所以浆料中的水质量为1000 kg/h * 75% = 750 kg/h。

第二步，我们需要计算每个蒸发器的蒸汽消耗量。

假设第一个蒸发器的效率为80%，第二个蒸发器的效率为70%，第三个蒸发器的效率为60%。

第一个蒸发器的蒸汽消耗量可以通过以下公式计算：Q1=(1-η1)*m其中，Q1为第一个蒸发器的蒸汽消耗量，η1为第一个蒸发器的效率，m为浆料中水的质量。

Q1 = (1 - 80%) * 750 kg/h = 0.2 * 750 kg/h = 150 kg/h第二个蒸发器的蒸汽消耗量可以通过以下公式计算：Q2=(1-η2)*(m-Q1)其中，Q2为第二个蒸发器的蒸汽消耗量，η2为第二个蒸发器的效率，m为浆料中水的质量，Q1为第一个蒸发器的蒸汽消耗量。

Q2 = (1 - 70%) * (750 kg/h - 150 kg/h) = 0.3 * 600 kg/h =180 kg/h第三个蒸发器的蒸汽消耗量可以通过以下公式计算：Q3=(1-η3)*(m-Q1-Q2)其中，Q3为第三个蒸发器的蒸汽消耗量，η3为第三个蒸发器的效率，m为浆料中水的质量，Q1为第一个蒸发器的蒸汽消耗量，Q2为第二个蒸发器的蒸汽消耗量。

Q3 = (1 - 60%) * (750 kg/h - 150 kg/h - 180 kg/h) = 0.4 *420 kg/h = 168 kg/h第三步，我们需要计算多效蒸发装置的总蒸汽消耗量。

总蒸汽消耗量等于各个蒸发器的蒸汽消耗量之和。

各种蒸发器冷凝器计算蒸发器和冷凝器是热力工程中常见的设备，用于蒸发和冷凝流体。

本文将介绍各种蒸发器和冷凝器的计算方法。

一、蒸发器蒸发器是将液体转化为蒸汽的设备。

根据蒸发器的类型有多种不同的计算方法。

1.蒸发器内换热面积计算蒸发器的内换热面积可以通过以下公式计算：A=Q/(U×ΔTm)其中，A为内换热面积，Q为传热量，U为换热系数，ΔTm为平均温差。

2.各种蒸发器的计算常见蒸发器种类有多效蒸发器、喷雾式蒸发器、蒸镜式蒸发器等。

这些蒸发器的计算方法略有不同。

多效蒸发器的换热器内换热面积计算可以使用以下公式：A = Q / (Ud × ΔTmd)其中，A为内换热面积，Q为传热量，Ud为蒸气侧的换热系数，ΔTmd为蒸汽的平均温差。

喷雾式蒸发器的蒸发速率计算可以使用以下公式：W = (G × H) / (λ × (hlg - hgf))量蒸发潜热，hlg为蒸汽的焓值，hgf为液体的焓值。

蒸镜式蒸发器的换热面积和蒸发速率计算方法类似多效蒸发器。

二、冷凝器冷凝器是将蒸汽或气体转变为液体的设备。

根据冷凝器的类型有多种不同的计算方法。

1.冷凝器的内换热面积计算冷凝器的内换热面积可以通过以下公式计算：A=Q/(U×ΔTm)其中，A为内换热面积，Q为传热量，U为换热系数，ΔTm为平均温差。

2.各种冷凝器的计算常见冷凝器种类有冷却管束冷凝器、冷凝器冷凝管束冷凝器等。

这些冷凝器的计算方法略有不同。

冷却管束冷凝器的换热面积计算可以使用以下公式：A = Q / (Ud × ΔTmd)其中，A为内换热面积，Q为传热量，Ud为冷却侧的换热系数，ΔTmd为冷却水的平均温差。

冷凝器冷凝管束冷凝器的冷凝速率计算可以使用以下公式：W = (G × H) / (λ × (hgf - hfg))量冷凝潜热，hgf为蒸汽的焓值，hfg为液体的焓值。

以上就是各种蒸发器和冷凝器的计算方法。

(完全版本)蒸发器热量和面积的计算法则1. 介绍本文档提供了一种用于计算蒸发器热量和面积的方法，该方法可以帮助用户根据具体需求设计蒸发器，以确保其高效、稳定地运行。

2. 热量计算法则2.1 基本原理蒸发器的热量主要由输入热量、损失热量和有效热量组成。

输入热量是指蒸发器从外界接收的热量，损失热量是指在热量传递过程中产生的热量损失，有效热量是指实际用于蒸发器工作的热量。

2.2 计算公式蒸发器的热量计算公式如下：\[ Q = Q_{\text{输入}} - Q_{\text{损失}} \]\[ Q_{\text{有效}} = Q_{\text{输入}} - Q_{\text{损失}} \]其中：- \( Q \) 表示蒸发器的热量（单位：千瓦时，kWh）；- \( Q_{\text{输入}} \) 表示蒸发器的输入热量（单位：千瓦时，kWh）；- \( Q_{\text{损失}} \) 表示蒸发器的损失热量（单位：千瓦时，kWh）；- \( Q_{\text{有效}} \) 表示蒸发器的有效热量（单位：千瓦时，kWh）。

3. 面积计算法则3.1 基本原理蒸发器的面积主要由传热面积和辅助面积组成。

传热面积是指蒸发器中进行热量传递的面积，辅助面积是指用于支持蒸发器运行的面积。

3.2 计算公式蒸发器的面积计算公式如下：\[ A = A_{\text{传热}} + A_{\text{辅助}} \]其中：- \( A \) 表示蒸发器的总面积（单位：平方米，m²）；- \( A_{\text{传热}} \) 表示蒸发器的传热面积（单位：平方米，m²）；- \( A_{\text{辅助}} \) 表示蒸发器的辅助面积（单位：平方米，m²）。

4. 应用示例以下是一个简单的应用示例，用于计算一个特定蒸发器的热量和面积。

4.1 假设条件- 输入热量：1000 kWh；- 损失热量：200 kWh；- 传热面积：50 m²；- 辅助面积：10 m²。

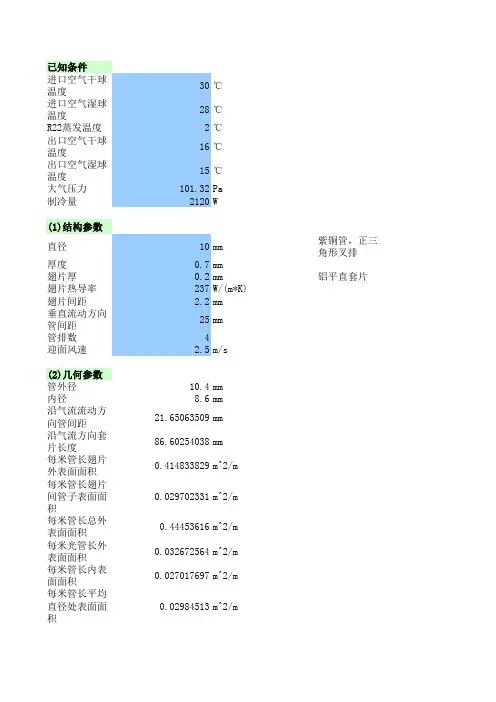

蒸发器的设计计算蒸发器设计计算已知条件：工质为R22，制冷量为3kW，蒸发温度为7℃。

进口空气的干球温度为21℃，湿球温度为15.5℃，相对湿度为56.34%；出口空气的干球温度为13℃，湿球温度为11.1℃，相对湿度为80%。

当地大气压力为Pa。

1.蒸发器结构参数选择选择φ10mm×0.7mm紫铜管，厚度为0.2mm的铝套片作为翅片，肋片间距为2.5mm，管排方式采用正三角排列，垂直于气流方向的管间距为25mm，沿气流方向的管排数为4，迎面风速为3m/s。

2.计算几何参数翅片为平直套片，考虑套片后的管外径为10.4mm，沿气流方向的管间距为21.65mm，沿气流方向套片的长度为86.6mm。

设计结果为每米管长翅片表面积为0.3651m²/m。

每米管长翅片间管子表面积为0.03m²/m。

每米管长总外表面积为0.3951m²/m。

每米管长管内面积为0.027m²/m。

每米管长的外表面积为0.m²/m。

肋化系数为14.63.3.计算空气侧的干表面传热系数1）空气的物性空气的平均温度为17℃。

空气在下17℃时的物性参数为：密度为1.215kg/m³，比热容为1005kJ/(kg·K)。

2）空气侧传热系数根据空气侧传热系数的计算公式，计算得到空气侧的干表面传热系数为12.5W/(m²·K)。

根据给定的数据，蒸发器的尺寸为252.5mm×1mm×10.4mm。

空气在最窄截面处的流速为5.58m/s，干表面传热系数可以用小型制冷装置设计指导式(4-8)计算得到，计算结果为68.2W/m2·K。

在确定空气在蒸发器内的变化过程时，根据进出口温度和焓湿图，可以得到空气的进出口状态点1和点2的参数，连接这两个点并延长与饱和气线相交的点w的参数为hw25kJ/kg。

dw6.6g/kg。

tw8℃。

旋转蒸发器蒸发计算方式
旋转蒸发器是一种常用的热传递设备，用于液体蒸发。

蒸发计算是旋转蒸发器设计和操作的重要计算之一。

计算公式
旋转蒸发器的蒸发速率可以通过以下公式计算：
蒸发速率 = (冷却剂流量 ×冷却剂温度差) / (液体进料浓度 ×汽化热)
其中：
- 冷却剂是用来冷却旋转蒸发器的介质，通常是水或其他冷却剂。

- 冷却剂流量是冷却剂的流动速度，通常以单位时间内的体积计量。

- 冷却剂温度差是冷却剂进入和离开旋转蒸发器的温度差。

- 液体进料浓度是待蒸发液体的浓度，通常以质量百分比或体积百分比计量。

- 汽化热是液体蒸发过程中需要吸收的热量，通常根据液体的性质和蒸发温度确定。

蒸发计算示例
假设旋转蒸发器使用水作为冷却剂，冷却剂流量为10 L/min，冷却剂温度差为5 °C，液体进料浓度为20％，汽化热为2500 J/g。

蒸发速率 = (10 L/min × 5 °C) / (20％ × 2500 J/g) = 0.1 L/min
根据以上参数，旋转蒸发器的蒸发速率为0.1 L/min。

注意事项
蒸发计算时需要确保参数的准确性和一致性。

液体性质、冷却剂的选择和温度、流量等参数都会对蒸发速率产生影响，因此需要进行适当的实验或参考可靠的数据。

另外，蒸发计算只是旋转蒸发器设计和操作的一部分，还需要
考虑其他因素如设备尺寸、操作条件、传热效率等。

在实际应用中，建议结合实际情况和经验进行综合分析和判断。

以上是关于旋转蒸发器蒸发计算方式的简要介绍，希望能对您
有所帮助。

(实战版)蒸发器热量及面积的实用计算公式在工程和制冷领域，准确计算蒸发器的热量和面积对于系统设计和效率至关重要。

本文档提供了一套实用的计算方法，旨在帮助工程师和相关专业人士在设计、优化和评估蒸发器系统时做出更加精准的决策。

1. 热量计算蒸发器的热量损失或吸收可以通过以下公式进行估算：\[ Q = U \cdot A \cdot (T_{in} - T_{out}) \]- \( Q \) - 热量（单位：千瓦或千焦）- \( U \) - 热传递系数（单位：W/(m²·K)）- \( A \) - 热交换面积（单位：m²）- \( T_{in} \) - 进口温度（单位：摄氏度或开尔文）- \( T_{out} \) - 出口温度（单位：摄氏度或开尔文）a. 热传递系数 (U)热传递系数 \( U \) 取决于流体的性质、流速、管壁材料以及换热器的类型。

通常，它可以通过经验公式或者实验数据获得。

在缺乏准确数据的情况下，可以参考行业标准表格进行选取。

b. 热交换面积 (A)热交换面积 \( A \) 是指蒸发器内部可供热量传递的表面积。

这个值可以通过蒸发器的设计图纸或者制造商提供的规格来确定。

c. 进出口温度差温度差 \( (T_{in} - T_{out}) \) 是热量传递的关键驱动因素。

它受到流体性质、流速、换热器的设计以及操作条件的影响。

实际操作中，这个值可以通过测量或者模拟得到。

2. 面积计算在确定了热量需求后，可以通过以下公式计算所需的蒸发器面积：\[ A_{required} = \frac{Q_{required}}{U \cdot (T_{in} - T_{out})} \]- \( A_{required} \) - 所需蒸发器面积（单位：m²）- \( Q_{required} \) - 所需热量（单位：千瓦或千焦）- \( U \), \( T_{in} \), \( T_{out} \) - 含义同前a. 考虑其他因素实际工程中，还需要考虑其他因素，如翅片间距、翅片高度、管子直径、管子排列方式等，这些都可能影响实际的有效换热面积。

风冷式蒸发器换热计算一、设计计算流程图二、 设计计算（以HLR45S 为例）1、已知参数换热参数：冷凝负荷：Q e =31000W 蒸发温度：t k =－1℃回风干球温度：t a1=7℃，湿球温度t s1=6℃ 送风干球温度：t a1=4℃，湿球温度t s1=3.6℃ 工质质量流速：g ＝140 kg/(m 2*s) 冷凝器结构参数：铜管排列方式：正三角形叉排 翅片型式：开窗片，亲水膜 铜管型式：光管铜管竖直方向间距：S 1＝25.4mm 铜管水平方向间距：S 2＝22mm 紫铜光管外径：d 0＝9.52mm 铜管厚度：δt ＝0.35mm 翅片厚度：δf ＝0.115mm 翅片间距：S f ＝1.8mm 冷凝器尺寸参数排数：N C ＝3排 每排管数：N B ＝52排2、计算过程1）冷凝器的几何参数计算翅片管外径：f b d d δ20+=＝ 9.75 mm 铜管内径：t i d d δ-=0＝8.82 mm 当量直径：)()(2))((4411f f b f f b eq S d S S d S U Ad δδ-+---==＝3.04 mm单位长度翅片面积：322110/)4(2－⨯-=f b f S d S S f π＝0.537 m 2/m单位长度翅片间管外表面积：310/)(－⨯-=f f f b b s S d f δπ＝0.0286 m 2/m 单位长度翅片管总面积：b f t f f f +=＝0.56666 m 2/m 翅片管肋化系数：it i t d ff f πβ==＝20.46 2）确定空气在蒸发器内的状态变化过程：进风点：h1＝20.74kJ/kg ，d1＝5.5g/kg 出风点：h2＝16.01kJ/kg ，d2＝4.8g/kg在湿空气焓湿图上连接状态点1和2，并延长与饱和空气线相交于饱和点4，如图：饱和点：h4＝11.65kJ/kg ，d4＝4.2g/kg ，t4＝1.2℃ 在蒸发器中空气的平均焓：)42ln(2143h h h h h h --+=＝18.09 kJ/kgd3＝5.1g/kg ，t3＝5.3℃ 析湿系数：434346.21t t d d --+=ξ＝1.5493) 空气侧换热系数迎面风速假定：f w ＝2.1 m/s最窄截面处风速：))(/(11max b f f f f d S S w S S w --=δ＝3.64m/s 蒸发器空气入口干球温度为：t a1＝7℃ 蒸发器空气出口干球温度为：t a2＝4℃确定空气物性的温度为：2/)(21a a m t t t +=＝5.5℃ 在t m ＝5.5℃下，空气热物性：v f =13.75×10－6m 2/s ，λf =0.02477W/mK ，ρf =1.268kg/m 3，C Pa ＝1.005kJ/(kg*℃) 空气侧的雷诺数：f eq f v d w /Re max = =805.73由《制冷原理与设备》中公式（7－36），空气侧换热系数meq eq nf f O d d C ⎪⎪⎭⎫ ⎝⎛=γλαRe '=47.98 W/m 2K 其中：362)(103)(000425.0)(02315.0518.0eqeqeqd d d A γγγ-⨯-+-=＝0.1852⎥⎦⎤⎢⎣⎡⨯-=1000Re 24.036.1f A C ＝0.216 eq d n γ0066.045.0+=＝0.59311000Re 08.028.0f m +-=＝-0.2155铜管差排的修正系数为1.1，开窗片的修正系数为1.3，则空气侧换热系数为：(开窗片、波纹片的修正系数有待实验验证)'oo αα=×1.1×1.3＝68.62 W/m 2K 对于叉排翅片管簇：fd s 1=ρ＝25.4/9.75=2.6051 3.027.121'-=l l ρρ=2.7681 式中：21,l l 为正六边形对比距离，21l l =翅片当量高度：)'ln 35.01)(1'(5.0'ρρ+-=f d h ＝0.01169 mδλαa om 2==75.4 m -1翅片效率：')'(mh mh tgh f =η ＝0.802 表面效率：)1(1f tf s f f ηη--=＝0.812空气侧当量换热系数为：s o f ηξαα=＝85.81 W/m 2K 4）冷媒侧换热系数设R22进入蒸发器的干度x 1＝0.16，出口蒸发器时x 2＝1.0，则R22的总流量为：)(12x x r Q G er -== 0.17901 kg/sR22的总流通截面：gG A r==12.7866×10－4 每根管子的有效流通截面：42i i d A π=＝6.1067×10－5蒸发器的分路数：iA AZ =＝20.9 取Z ＝21 每一分路的R22流量：ZG G rd =＝0.008524 kg/s R22在管内蒸发时换热系数可按下式计算：343.02.02.0i 6.0g 7.2⎪⎪⎭⎫ ⎝⎛=cr c ii P P d q α＝8.3766q i 0.6（如果是内螺纹管，换热系数则需乘以系数1.2）由于R22与润滑油能相互溶解，可忽略管内侧污垢。

蒸发器热力计算范文
一、蒸发器热力计算原理
蒸发器是一种热交换设备，它允许在当蒸发液体被加热进入蒸发器时，其余部分的蒸发液体将流入另一容器，在这里蒸发器将蒸汽抽出，以及回
收到液体。

蒸发器的主要工作原理是，将热量从低温的一侧转移到高温的
一侧，从而使热力导致蒸发液体的变化。

蒸发器热力计算通过分子运动理
论来计算蒸发量和蒸汽气体的温升，这将取决于入口温度、出口温度、吸
热量和蒸汽的比体积。

二、蒸发器热力计算方法
1、量热器热力计算。

量热器热力计算的基本原理是：原始液体的流量、温度和比焓都是已知的，从而计算吸热量和蒸发量。

计算的公式为：Q=C*m*ΔT
其中，C为比热容，m为物质的流量，ΔT为原始温度和终温度的差值。

2、熵差热力计算。

熵差热力计算的基本原理是：利用熵差法来计算
蒸发量和吸热量，其中，熵的定义为：当物质进行任意变化时，需要输入
的所有热量都能够用来改变温度。

S=Q/T
其中，S为熵，Q为热量，T为温度。

3、熵回收热力计算。

熵回收热力计算的基本原理是：利用蒸发器的
发热量（Q1）、冷却器的吸热量（Q2）和熵变动量S的关系，来计算蒸发量。

（完整版）蒸发器的设计计算蒸发器设计计算已知条件：工质为R22，制冷量kW 3，蒸发温度C t ?=70，进口空气的干球温度为C t a ?=211，湿球温度为C t b ?=5.151，相对湿度为34.56=φ％；出口空气的干球温度为C t a ?=132，湿球温度为C t b ?=1.112，相对湿度为80=φ％；当地大气压力Pa P b 101325=。

（1）蒸发器结构参数选择选用mm mm 7.010?φ紫铜管，翅片厚度mm f 2.0=δ的铝套片，肋片间距mm s f 5.2=，管排方式采用正三角排列，垂直于气流方向管间距mm s 251=，沿气流方向的管排数4=L n ，迎面风速取s m w f /3=。

（2）计算几何参数翅片为平直套片，考虑套片后的管外径为mm d d f o b 4.102.02102=?+=+=δ沿气流方向的管间距为mm s s 65.21866.02530cos 12=?=?=沿气流方向套片的长度为mm s L 6.8665.21442=?==设计结果为 mm s L 95.892565.2132532=+?=+= 每米管长翅片表面积：f b f s d s s a 100042221?-?=π ()5.210004.10414.365.212522-??= m m 23651.0=每米管长翅片间管子表面积：ff f b b s s d a )(δπ-=()5.210002.05.24.1014.3?-??= m m 203.0=每米管长总外表面积：m m a a a b f of 23951.003.03651.0=+=+=每米管长管内面积：m m d a i i 2027.0)20007.001.0(14.3=?-?==π每米管长的外表面积：m m d a b b 2003267.00104.014.3=?==π肋化系数：63.14027.03951.0===iof a a β每米管长平均直径的表面积：m m d a m m 202983.020086.00104.014.3=??+?==π（3）计算空气侧的干表面传热系数①空气的物性空气的平均温度为C t t t a a f ?=+=+=1721321221 空气在下C ?17的物性参数3215.1m kg f =ρ()K kg kJ c pf ?=1005704.0=rf Ps m v f 61048.14-?=②最窄截面处空气流速()()()()s m s s s s w w f f f d fb 58.52.05.25.24.102525311max =--?=--=δ③干表面传热系数干表面传热系数用小型制冷装置设计指导式(4-8)计算15.04.00max 42618.00014.0--+=bo of f a a v d w α15.04.0603267.03951.01048.140104.058.52168.00014.0---??+=00792.0=()()()km W P c w r pf=23232max 402.68704.0100558.5215.100792.0ραα（4）确定空气在蒸发器内的变化过程根据给定的进出口温度由湿空气的焓湿图可得kg g d kg g d kg kJ h kg kJ h 443.7,723.8,924.31,364.432121====。

蒸发器冷凝器设计计算蒸发器和冷凝器是化工设备中常见的两种换热器，用于实现物料的蒸发和冷凝过程。

设计计算是设计这两种换热器的主要过程之一，本文将详细介绍蒸发器和冷凝器的设计计算。

一、蒸发器设计计算：蒸发器是将液体物料转化为蒸汽的设备，常见的蒸发器有单效蒸发器、多效蒸发器和蒸发浓缩塔等。

蒸发器的设计计算主要包括传热面积和换热系数的确定。

1.传热面积的确定：传热面积是蒸发器设计的重要参数，它直接影响到蒸发器的传热效果。

传热面积的确定需要根据物料的流量、物料的入口温度和出口温度以及蒸汽的温度等参数来进行计算。

常用的计算公式为：传热面积=传热负荷/(换热系数×温差)其中，传热负荷是蒸发器在单位时间内传递的热量，可以根据物料的蒸发热进行计算；换热系数是蒸发器的换热性能，可以根据物料的性质和流体的动力参数来进行计算；温差是物料的入口温度和出口温度之差。

2.换热系数的确定：换热系数是蒸发器传热性能的重要指标，它直接影响到蒸发器的传热效果。

换热系数的确定需要考虑多种因素，如物料的热传导性、物料的流动状态、传热面的清洁程度等。

常用的换热系数计算方法有经验公式法、理论分析法和实验测定法等。

蒸发器的设计计算还需要考虑物料的性质、工艺要求和设备的结构等因素，以确保蒸发器的性能和可靠性。

二、冷凝器设计计算：冷凝器是将蒸气转化为液体的设备，常见的冷凝器有泡沫塞式冷凝器、表面冷凝器和混合冷凝器等。

冷凝器的设计计算主要包括传热面积、传热系数和冷却介质的流量等参数的确定。

1.传热面积的确定：传热面积是冷凝器设计的重要参数，它直接影响到冷凝器的传热效果。

传热面积的确定需要考虑蒸汽的流量、蒸汽的入口温度和出口温度以及冷却介质的温度等参数。

常用的计算公式为：传热面积=传热负荷/(换热系数×温差)其中，传热负荷是冷凝器在单位时间内传递的热量，可以根据蒸汽的焓值进行计算；换热系数是冷凝器的换热性能，可以根据蒸汽和冷却介质的性质和流体的动力参数来进行计算；温差是蒸汽的入口温度和出口温度之差。

(详全版)蒸发器热量与面积的计算规则1. 引言本文档旨在详细阐述蒸发器热量与面积的计算规则，为设计、安装和运行蒸发器系统的相关人员提供参考。

本文档适用于各类蒸发器，包括工业用和商用蒸发器。

2. 热量计算2.1 热负荷计算蒸发器的热负荷是指在蒸发过程中，需要从物料中去除的热量。

热负荷的计算公式如下：\[ Q = m \cdot c \cdot (T_{in} - T_{out}) \]其中：- \( Q \) 表示热负荷，单位为千瓦（kW）；- \( m \) 表示物料的质量，单位为千克（kg）；- \( c \) 表示物料的比热容，单位为千克摄氏度（kg·℃）；- \( T_{in} \) 表示物料的入口温度，单位为摄氏度（℃）；- \( T_{out} \) 表示物料的出口温度，单位为摄氏度（℃）。

2.2 热量传递系数热量传递系数是指单位时间内通过单位面积的热量，与热负荷和换热面积之间的关系。

热量传递系数的计算公式如下：\[ U = \frac{Q}{A \cdot (T_{in} - T_{out})} \]其中：- \( U \) 表示热量传递系数，单位为瓦特每平方米（W/m²）；- \( Q \) 表示热负荷，单位为瓦特（W）；- \( A \) 表示换热面积，单位为平方米（m²）；- \( T_{in} \) 表示物料的入口温度，单位为摄氏度（℃）；- \( T_{out} \) 表示物料的出口温度，单位为摄氏度（℃）。

2.3 蒸发器热量计算蒸发器的热量计算需要考虑热负荷、热量传递系数和换热面积。

蒸发器的热量计算公式如下：\[ Q_{evap} = U \cdot A \cdot (T_{in} - T_{out}) \]其中：- \( Q_{evap} \) 表示蒸发器的热量，单位为千瓦（kW）；- \( U \) 表示热量传递系数，单位为瓦特每平方米（W/m²）；- \( A \) 表示换热面积，单位为平方米（m²）；- \( T_{in} \) 表示物料的入口温度，单位为摄氏度（℃）；- \( T_{out} \) 表示物料的出口温度，单位为摄氏度（℃）。

（详尽版）蒸发器的热量和面积计算公式1. 概述本文档旨在提供一套详尽的计算公式，用于确定蒸发器的热量和面积。

这些公式可帮助工程师和设计师在设计和优化蒸发器系统时做出更准确的决策。

本文档将涵盖以下主题：- 热量计算公式- 面积计算公式- 应用示例2. 热量计算公式蒸发器的热量计算涉及多个因素，包括流体的性质、流速、换热面积、温差等。

以下是一些常用的热量计算公式：2.1. 牛顿冷却定律牛顿冷却定律是描述流体与固体表面之间热量传递的基本原理。

其公式为：\[ Q = \dot{m} \cdot c_{\text{p}} \cdot (T_{\text{out}} -T_{\text{in}}) \]其中：- \( Q \) 表示热量（W）- \( \dot{m} \) 表示质量流量（kg/s）- \( c_{\text{p}} \) 表示流体的比热容（J/(kg·K)）- \( T_{\text{out}} \) 表示蒸发器出口温度（K）- \( T_{\text{in}} \) 表示蒸发器入口温度（K）2.2. 对数平均温差公式对数平均温差（LMTD）是换热器设计中常用的参数，其公式为：\[ \Delta T_{\text{LMTD}} = \frac{\ln(T_{\text{out, high}} -T_{\text{in, low}}) - \ln(T_{\text{out, low}} - T_{\text{in,high}})}{\ln(T_{\text{out, high}} - T_{\text{in, low}}) +\ln(T_{\text{out, low}} - T_{\text{in, high}})} \]其中：- \( \Delta T_{\text{LMTD}} \) 表示对数平均温差（K）- \( T_{\text{out, high}} \) 表示蒸发器出口高温侧温度（K）- \( T_{\text{in, low}} \) 表示蒸发器入口低温侧温度（K）- \( T_{\text{out, low}} \) 表示蒸发器出口低温侧温度（K）- \( T_{\text{in, high}} \) 表示蒸发器入口高温侧温度（K）2.3. 热量传递系数热量传递系数（h）描述了单位时间内单位面积的热量传递能力。

(完整版)蒸发器热量及面积计算公式蒸发器热量计算公式蒸发器是一种应用广泛的热交换设备，在许多工业领域中被使用。

为了准确计算蒸发器的热量，我们可以使用以下公式：热量 = （Q1-Q2）/ （Q1-Qw） x 100%其中，Q1是进入蒸发器的热量流量，Q2是蒸发器出口的热量流量，Qw是蒸发器的工作效率。

蒸发器面积计算公式蒸发器的面积是确定设备尺寸和设计参数的关键因素。

我们可以使用以下公式来计算蒸发器的面积：A = Q / (U x ΔT)其中，A是蒸发器的面积，Q是蒸发器的热量流量，U是传热系数，ΔT是温度差。

实例假设某个工业生产过程需要蒸发器来进行热传递。

我们已知进入蒸发器的热量流量为2000 kW，蒸发器出口的热量流量为1500 kW，蒸发器的工作效率为80%。

传热系数为1000 W/(m²·K)，温度差为30 K。

带入计算公式，我们可以得到以下结果：热量 = (2000 - 1500) / (2000 - (2000 x 0.8)) x 100%= 500 / 600 x 100%≈ 83.33%蒸发器面积 = 2000 kW / (1000 W/(m²·K) x 30 K)= 66.67 m²因此，对于该工业生产过程，我们需要一个热量为83.33%的蒸发器，并且其面积为66.67 m²。

结论蒸发器热量及面积计算公式是工程设计和生产过程中必备的工具，通过合理地计算热量和面积，能够确保蒸发器的运行效果和工艺要求的达到。

以上是一个简单的例子，实际应用中还需考虑更多因素，如流体性质、操作压力等。

通过合理的计算和设计，可以提高蒸发器的工作效率和能源利用率。

使用蒸发器计算公式时，请注意输入参数的准确性和一致性，以确保计算结果的正确性。

同时，还应根据具体的工艺和设备要求调整计算公式，以满足实际需要。

希望以上信息对您在蒸发器热量及面积计算方面有所帮助！如有任何问题，欢迎随时咨询。

(综合版)蒸发器热量及面积计算公式的详解1. 引言蒸发器是制冷和热交换系统中的关键组件，其性能直接影响到整个系统的效率和稳定性。

本文将详细解析蒸发器热量及面积的计算方法，帮助读者深入了解蒸发器的运行原理和设计要点。

2. 蒸发器热量计算公式蒸发器的热量吸收主要取决于制冷剂的蒸发温度、流量、传热温差以及换热面积。

以下为蒸发器热量计算的主要公式：2.1 制冷剂蒸发吸收热量制冷剂在蒸发器内吸收的热量主要来自于被冷却物体或介质，计算公式如下：\[ Q_{evap} = m_{refrigerant} \times h_{fg} \]其中：- \( Q_{evap} \) 表示制冷剂在蒸发器内吸收的热量（W）- \( m_{refrigerant} \) 表示制冷剂的质量流量（kg/s）- \( h_{fg} \) 表示制冷剂的比焓变化（J/kg）2.2 传热系数和换热面积蒸发器的热量传递主要通过传导、对流和辐射三种方式。

传热系数（\( k \)）和换热面积（\( A \)）是影响热量传递的关键因素，计算公式如下：\[ Q = k \times A \times (T_{in} - T_{out}) \]其中：- \( Q \) 表示热量传递量（W）- \( k \) 表示传热系数（W/m²·K）- \( A \) 表示换热面积（m²）- \( T_{in} \) 表示热侧进口温度（K）- \( T_{out} \) 表示冷侧出口温度（K）2.3 制冷剂流量制冷剂流量受蒸发器设计、制冷剂性质和系统压力等因素影响。

制冷剂流量的计算公式如下：\[ m_{refrigerant} = \frac{Q_{evap}}{h_{fg}} \]其中：- \( m_{refrigerant} \) 表示制冷剂的质量流量（kg/s）- \( Q_{evap} \) 表示蒸发器吸收的热量（W）- \( h_{fg} \) 表示制冷剂的比焓变化（J/kg）3. 蒸发器面积计算公式蒸发器的面积计算主要取决于传热系数、换热温差以及制冷剂的比焓变化。

(详细版)蒸发器能量和表面积计算公式1. 引言本文档旨在提供一套详细的计算公式，用于评估蒸发器的能量需求和表面积。

蒸发器是一种在化工、食品冷冻和空调等领域广泛应用的设备，能够通过传热将液体转化为蒸汽。

为了确保蒸发器的高效运行，合理的设计和计算至关重要。

本文将介绍如何根据不同参数计算蒸发器的能量和表面积，以供设计和运行人员参考。

2. 能量计算公式蒸发器的能量需求主要取决于以下几个关键参数：- 蒸发器的温差（ΔT）：蒸发器中液体的蒸发温度与冷凝温度之间的差值。

- 蒸发器中液体的热容（Cp）：液体在蒸发过程中吸收或释放的热量。

- 液体的流量（Q）：单位时间内通过蒸发器的液体体积。

- 蒸发器的热传递系数（h）：表示热量在蒸发器内部传递的效率。

基于这些参数，蒸发器的能量需求（W）可以通过以下公式计算：\[ W = Q \times Cp \times ΔT \times h \]3. 表面积计算公式蒸发器的表面积与其热传递效率密切相关，通常可以通过以下参数来计算：- 传热系数（k）：表示热量在固体和流体之间传递的效率。

- 总的热传递阻力（R）：包括管道内壁、管道外壁和壳体等部分的热传递阻力。

蒸发器的总表面积（A）可以通过以下公式计算：\[ A = \frac{W}{k \times R} \]4. 结论本文提供了蒸发器能量和表面积计算的详细公式，以便设计和运行人员在实际应用中进行参考。

请注意，这些公式是基于理想情况推导的，实际情况可能因设备特性和操作条件而有所不同。

在实际应用中，建议结合具体情况进行调整和优化。

希望这份文档能够帮助您更好地理解和计算蒸发器的能量和表面积需求。

如有任何疑问或需要进一步的信息，请随时提出。

单效蒸发器计算一、蒸发水量（W）计算计算值根据溶质的物料衡算，得：F▪X0=(F-W)▪X1=L▪X1则水的蒸发量为：W=F▪(1-X0/X1)=450完成液的浓度为：X1=F▪X0/(F-W)=0.2二、加热蒸汽消耗量（D）计算：做热量衡算，得：D▪H+F▪h0=W▪h´+L▪h1+D▪h c+Q L或：Q=D▪(H-h c)=W▪h´+L▪h1-F▪h0+Q L=1183217若考虑溶液浓缩热不大，并将H取t1下饱和整齐的焓。

则：D=[F▪c0▪(t1-t0)+W▪r´+Q L]/r=124.04式中r、r´分别为加热蒸汽和二次蒸汽的气化潜热，kJ/Kg。

由于蒸汽的气化潜热随压力变化不大，故r≈r´。

三、传热面积（A）计算：A=Q/(K▪ΔTm)=9.63若忽略热损失，则Q为加热蒸汽冷凝放出的热量：Q=D▪(H-h▪c)=D▪r=280320算各组分的值F——原料液量，kg/h；500W——蒸发水量，kg/h；450L——完成液量，kg/h；50X0——原料液中溶质的浓度，质量分数；0.02X1——完成液中溶质的浓度，质量分数；0.2t0——原料液的温度，℃；20t1——完成液的温度，℃；100H ——加热蒸汽的焓，kJ/kg；2733.9h´——二次蒸汽的焓，kJ/kg；2676.1h0——原料液的焓，kJ/kg；83.96h1——完成液的焓，kJ/kg；419.04h c ——加热室排出冷凝液的焓，kJ/kg；2691.5Q ——蒸发器的热负荷或传热速率，kJ/h；Q L ——热损失，可取Q的某一百分数，kJ/h；c0——原料液的比热，kJ/(kg·℃)； 4.183c1——完成液的比热，kJ/(kg·℃)； 4.212r ——加热蒸汽的气化潜热，kJ/Kg；2260r´——二次蒸汽的气化潜热，kJ/Kg。

(升级版)蒸发器热量及面积的科学计算公式1. 介绍本文档旨在提供一种科学的方法来计算蒸发器的热量和面积。

通过使用本方法，可以更准确地确定蒸发器的性能，并优化其设计和操作。

2. 热量计算公式蒸发器的热量可以通过以下公式计算：Q = U × A × ΔT × (1 - Tc/Th)其中：- Q：蒸发器的热量（单位：瓦特）- U：热传递系数（单位：瓦特/平方米·开尔文）- A：蒸发器的面积（单位：平方米）- ΔT：蒸发器两侧的温差（单位：开尔文）- Tc：冷侧温度（单位：开尔文）- Th：热侧温度（单位：开尔文）3. 面积计算公式蒸发器的面积可以通过以下公式计算：A = Q / (U × ΔT × (1 - Tc/Th))其中：- A：蒸发器的面积（单位：平方米）- Q：蒸发器的热量（单位：瓦特）- U：热传递系数（单位：瓦特/平方米·开尔文）- ΔT：蒸发器两侧的温差（单位：开尔文）- Tc：冷侧温度（单位：开尔文）- Th：热侧温度（单位：开尔文）4. 说明在实际应用中，热传递系数U、温差ΔT、冷侧温度Tc和热侧温度Th的值通常需要通过实验或其他可靠的数据来确定。

根据具体情况和需求，可以对这些值进行适当的调整，以获得更准确的计算结果。

5. 结论通过使用本文档提供的计算公式，可以更科学、准确地计算蒸发器的热量和面积。

这有助于优化蒸发器的设计和操作，提高其性能和效率。

请注意，本文档提供的计算方法仅供参考。

在实际应用中，可能需要根据具体情况进行适当的调整和验证。

如有任何疑问或需要进一步的帮助，请随时与我们联系。

单效蒸发器蒸发计算方式单效蒸发设计计算内容有： ①确定水的蒸发量； ②加热蒸汽消耗量； ③蒸发器所需传热面积。

在给定生产任务和操作条件，如进料量、温度和浓度，完成液的浓度，加热蒸汽的压力和冷凝器操作压力的情况下，上述任务可通过物料衡算、热量衡算和传热速率方程求解。

一、蒸发水量的计算对图5-13所示蒸发器进行溶质的物料衡算，可得由此可得水的蒸发量（5—1）完成液的浓度（5—2）式中：F ——原料液量，kg/h ； W ——蒸发水量，kg/h ； L ——完成液量，kg/h ；x 0——原料液中溶质的浓度，质量分数；x 1——完成液中溶质的浓度，质量分数。

二、加热蒸汽消耗量的计算加热蒸汽用量可通过热量衡算求得，即对图5-13作热量衡算可得：（5—3）110)(Lx x W F Fx =-=)1(1x x F W -=W F Fx x -=1Lc 10Q Dh Lh WH Fh DH +++=+‘图5-13 单效蒸发器或（5—3a ）式中：H ——加热蒸汽的焓，kJ/kg ; H ´——二次蒸汽的焓，kJ/kg ; h 0 ——原料液的焓，kJ/kg ; h 1 ——完成液的焓，kJ/kg ;h c ——加热室排出冷凝液的焓，kJ/h ; Q ——蒸发器的热负荷或传热速率，kJ/h ; Q L ——热损失，可取Q 的某一百分数，kJ/kg ; c 0、c 1——为原料、完成液的比热，kJ/(kg ·℃) 。

考虑溶液浓缩热不大，并将H ´取t 1下饱和蒸汽的焓，则（9—3a ）式可写成：（5—4）式中： r 、r ´——分别为加热蒸汽和二次蒸汽的汽化潜热，kJ/kg 。

若原料由预热器加热至沸点后进料（沸点进料），即t 0=t 1，并不计热损失，则（4—5）式可写为：（5—5）或（5—5a ） 式中：D /W 称为单位蒸汽消耗量，它表示加热蒸汽的利用程度，也称蒸汽的经济性。

(完备版)计算蒸发器面积及热量的公式1. 简介本文档旨在提供一套完备的公式，用于计算蒸发器的面积及热量。
