2019《脚手架(门式)安全技术规范》JGJ 128-2010
- 格式:doc
- 大小:2.47 MB
- 文档页数:29
术语门式钢管脚手架以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图。
又称门式脚手架。
门架门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图。
配件门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
连接棒用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
交叉支撑每两榀门架纵向连接的交叉拉杆。
锁臂门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
锁销用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
挂扣式脚手板两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
调节架用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。
底座安插在门架立杆下端,将力传给基础的构件,分为可调底座和固定底座。
托座插放在门架立杆上端,将力传给基础的构件,分为可调底座承接上部荷载的构件,分为可调托座和固定托座。
加固杆用于增强脚手架刚度而设置的杆件,包括剪刀撑、水平加固杆、扫地杆。
剪刀撑在架体外侧或内部成对设置的交叉斜杆,分为竖向剪刀撑和水平剪刀撑。
水平加固杆设置于架体层问门架两侧的立杆上,用于增强架体刚度的水平杆件。
扫地杆设置于架体底部门架立杆下端的水平杆件,分为纵向、横向扫地杆。
连墙件将脚手架与主体结构可靠连接,并能够传递拉、压力的构件。
连墙件竖距脚手架上下相邻连墙件之间的垂直距离。
连墙件纵距脚手架同层相邻连墙件之间的水平距离。
步距沿脚手架竖向相邻两榀门架横杆问的距离。
其值为门架高度与连接棒凸环高度之和。
门架纵距(跨距)纵向排列的两榀门架之间的距离,其值为相邻两榀门架立杆中心距离。
门架间距纵向排列的两列门架之间的距离,其值为两列门架中心距离。
脚手架高度脚手架底层门架立杆底座下端至顶层门架立杆上端的距离。

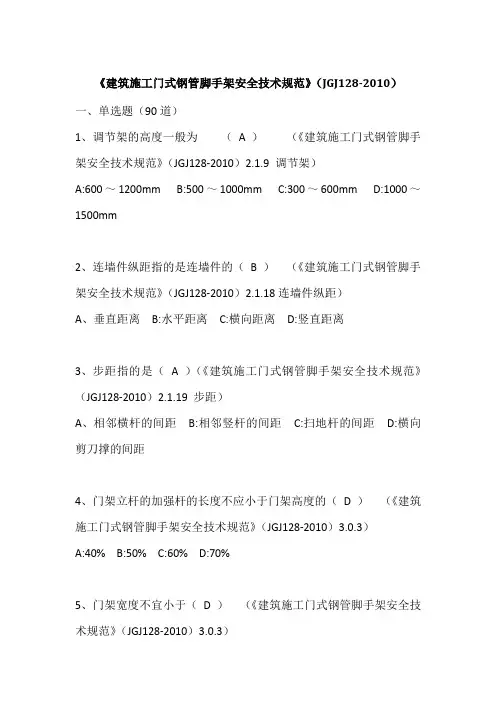

《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)一、单选题(90道)1、调节架的高度一般为(A )(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)2.1.9 调节架)A:600~1200mm B:500~1000mm C:300~600mm D:1000~1500mm2、连墙件纵距指的是连墙件的(B )(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)2.1.18连墙件纵距)A、垂直距离B:水平距离C:横向距离D:竖直距离3、步距指的是( A )(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)2.1.19 步距)A、相邻横杆的间距B:相邻竖杆的间距C:扫地杆的间距D:横向剪刀撑的间距4、门架立杆的加强杆的长度不应小于门架高度的(D )(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)3.0.3)A:40% B:50% C:60% D:70%5、门架宽度不宜小于(D )(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)3.0.3)A:500mm B:600mm C:700mm D:800mm6、门架宽度不宜大于(A )(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)3.0.3)A:1200mm B:1300mm C:1250mm D:1350mm7、门架钢管平直度允许偏差值不应大于管长的(D )(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)3.0.5)A:1/200 B:1/300 C:1/400 D:1/5008、门架立杆、横杆钢管壁厚的负偏差不应大于(A )(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)3.0.5)A:0.2mm B:0.3mm C:0.4mm D:0.5mm9、结构用门式脚手架使用均布荷载的标准值是(B)KN/㎡(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)4.2.2)A:2 B:3 C:4 D:510、装修用门式脚手架使用均布荷载的标准值是(A)KN/㎡(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)4.2.2)A:2 B:3 C:4 D:511、当在门式脚手架上同时又2个及以上操作作业层时,在同一个门架跨距内施工均布荷载标准值的总和不得大于(A)KN/㎡(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)4.2.3)A:5 B:6 C:7 D:812、计算门式脚手架的强度、稳定性时,荷载应采用(A )(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)4.3.1)A、设计值B:标准值C:频遇值D:最大值13、计算门式脚手架正常使用极限状态时,荷载应采用(B)(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)4.3.2)A、设计值B:标准值C:频遇值D:最大值14、计算门式脚手架正常使用极限状态时,永久荷载的分项系数为(B)(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)4.3.2)A:0.9 B:1 C:1.1 D:1.215、门式脚手架永久荷载分项系数为(C)(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)表4.3.3)A:1.0 B:1.1 C:1.2 D:1.316、门式脚手架可变荷载分项系数为(D)(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)表4.3.3)A:1.1 B:1.2 C:1.3 D:1.417、门式脚手架风荷载分项系数为(D)(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)表4.3.3)A:1.1 B:1.2 C:1.3 D:1.418、门式脚手架设计时,以下是脚手架稳定性计算应采用的荷载组合的是(A )(《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)表4.4.2-1)A、永久荷载+施工荷载B:永久荷载+可变荷载C:永久荷载+偶然荷载D:施工荷载+可变荷载19、门式脚手架正常使用极限状态,应按荷载效应的(B )组合进行荷载组合。
2020最新《脚手架(门式)安全技术规范》JGJ 128-20101.1 术语2.1.1 门式钢管脚手架以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图 2.1.1)。
又称门式脚手架。
2.1.2 门架门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。
2.1.10 底座安插在门架立杆下端,将力传给基础的构件,分为可调底座和固定底座。
2.1.11 托座插放在门架立杆上端,将力传给基础的构件,分为可调底座承接上部荷载的构件,分为可调托座和固定托座。
2.1.12 加固杆用于增强脚手架刚度而设置的杆件,包括剪刀撑、水平加固杆、扫地杆。
2.1.13 剪刀撑在架体外侧或内部成对设置的交叉斜杆,分为竖向剪刀撑和水平剪刀撑。
2.1.14 水平加固杆设置于架体层问门架两侧的立杆上,用于增强架体刚度的水平杆件。
2.1.15 扫地杆设置于架体底部门架立杆下端的水平杆件,分为纵向、横向扫地杆。
2.1.16 连墙件将脚手架与主体结构可靠连接,并能够传递拉、压力的构件。
2.1.17 连墙件竖距脚手架上下相邻连墙件之间的垂直距离。
土建类专职安全生产管理人员练习题库(含参考答案)一、单选题(共37题,每题1分,共37分)1.根据《建筑施工模板安全技术规范》规定,下列关于拆除梁、板模板的描述中,正确的是()。
A、应先拆梁底模,再拆板底模,最后拆除梁侧模B、应先拆梁侧模,再拆板底模,最后拆除梁底模C、应先拆板底模,再拆梁侧模,最后拆除梁底模D、应先拆板底模,再拆梁底模,最后拆除梁侧模正确答案:B2.依据《建设工程施工现场安全防护、场容卫生及消防保卫标准》距离交通路口20m范围内设置施工围挡的,围挡()部分应当采用通透性围挡,不得影响交通路口行车视距。
A、1米以上B、1米以下C、1.2米以上D、1.2米以下正确答案:A3.根据《建筑拆除工程安全技术规范》规定,当遇大雨、大雪、大雾或()级及以上风力等影响施工安全的恶劣天气时,严禁进行露天拆除作业。
A、五B、八C、六D、十正确答案:C4.根据《危险性较大的分部分项工程安全管理规定》,专项施工方案应当由()审核签字、加盖单位公章,并由总监理工程师审查签字、加盖执业印章后方可实施。
A、施工单位项目负责人B、施工单位企业负责人C、施工单位技术负责人D、施工单位项目技术负责人正确答案:C5.依据《建设工程施工现场安全防护、场容卫生及消防保卫标准》现场必须采取排水措施,()必须进行硬化处理。
A、办公区B、所有道路C、主要道路D、生活区正确答案:C6.根据《建设工程施工现场安全管理资料管理规程》规定,槽、坑、沟土方开挖前,应填写并留存经()三方共同签字、盖章认可的《地上/地下管线及建(构)筑物资料移交单》A、设计单位、监理单位、施工单位B、建设单位、总包单位、分包单位C、建设单位、勘察单位、施工单位D、建设单位、监理单位、施工单位正确答案:D7.依据《建筑施工安全检查标准》(JGJ59)食堂使用的燃气罐应(),存放间应通风良好,并严禁存放其它物品。
A、放在室外B、放在室内C、单独设置存放间D、防止暴晒正确答案:C8.根据《中华人民共和国刑法》,在安全事故发生后,负有报告职责的人员不报或者谎报事故情况,贻误事故抢救,情节严重的,处()年以下有期徒刑或者拘役。
《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)1 总则1.0.1 为在门式钢管脚手架的设计与施工中贯彻执行国家安全生产法规,做到技术先进、经济合理、安全适用,制定本规范。
1.0.2 本规范适用于房屋建筑与市政工程施工中采用门式钢管脚手架搭设的落地式脚手架、悬挑脚手架、满堂脚手架与模板支架的设计、施工和使用。
1.0.3 在施工前应按本规范的规定对门式钢管脚手架或模板支架结构件及地基承载力进行设计计算,并应编制专项施工方案。
1.0.4 门式钢管脚手架的设计、施工与使用,除应符合本规范外,尚应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1 门式钢管脚手架frame scaffoldings with steeltubules以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图2.1.1)。
又称门式脚手架。
2.1.2 门架 frame门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件 accessories门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒 spigot用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑 cross bracing每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂 locking arm门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销 locking pin用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板 hanging platform两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架 adjust frame用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。

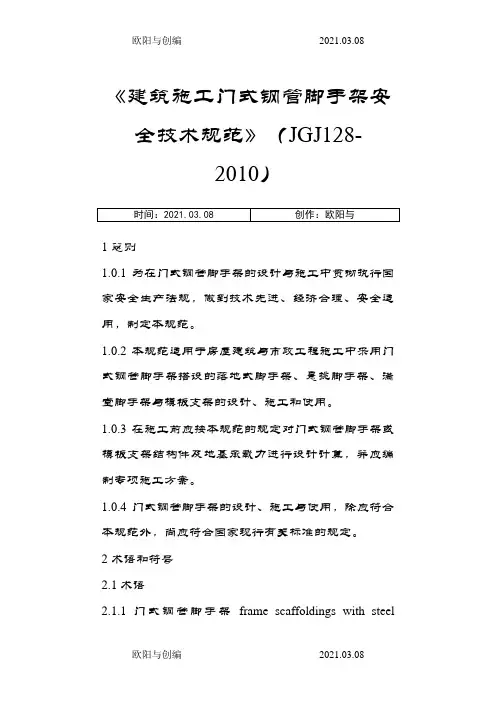

《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)1 总则1、0、1为在门式钢管脚手架得设计与施工中贯彻执行国家安全生产法规,做到技术先进、经济合理、安全适用,制定本规范。
1、0、2 本规范适用于房屋建筑与市政工程施工中采用门式钢管脚手架搭设得落地式脚手架、悬挑脚手架、满堂脚手架与模板支架得设计、施工与使用。
1、0、3 在施工前应按本规范得规定对门式钢管脚手架或模板支架结构件及地基承载力进行设计计算,并应编制专项施工方案。
1、0、4 门式钢管脚手架得设计、施工与使用,除应符合本规范外,尚应符合国家现行有关标准得规定。
2术语与符号2、1术语2、1、1门式钢管脚手架frame scaffoldings with steeltubules以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连得一种定型化钢管脚手架(图2、1、1)。
又称门式脚手架。
2、1、2门架frame门式脚手架得主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2、1、2)。
2、1、3 配件accessories门式脚手架得其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2、1、4 连接棒spigot用于门架立杆竖向组装得连接件,中间带有凸环得短钢管制作。
2、1、5 交叉支撑crossbracing每两榀门架纵向连接得交叉拉杆。
2、1、6锁臂locking arm门架立杆组装接头处得拉接件,其两端有圆孔挂于上下榀门架得锁销上。
2、1、7 锁销locking pin用于门架组装时挂扣交叉拉杆与锁臂得锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°得卡销。
2、1、8挂扣式脚手板hanging platform两端设有挂钩,可紧扣在两榀门架横梁上得定型钢制脚手板。
2、1、9调节架adjust frame用于调整架体高度得梯形架,其高度为600mm~1200mm,宽度与门架相同。
2.1 术语2.1.1 门式钢管脚手架以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图2.1.1)。
又称门式脚手架。
2.1.2 门架门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。
2.1.10 底座sU7% 24153 5E59 幙22452 57B4 垴N安插在门架立杆下端,将力传给基础的构件,分为可调底座和固定底座。
2.1.11 托座插放在门架立杆上端,将力传给基础的构件,分为可调底座承接上部荷载的构件,分为可调托座和固定托座。
2.1.12 加固杆用于增强脚手架刚度而设置的杆件,包括剪刀撑、水平加固杆、扫地杆。
2.1.13 剪刀撑在架体外侧或内部成对设置的交叉斜杆,分为竖向剪刀撑和水平剪刀撑。
2.1.14 水平加固杆设置于架体层问门架两侧的立杆上,用于增强架体刚度的水平杆件。
2.1.15 扫地杆设置于架体底部门架立杆下端的水平杆件,分为纵向、横向扫地杆。
2.1.16 连墙件将脚手架与主体结构可靠连接,并能够传递拉、压力的构件。
2.1.17 连墙件竖距脚手架上下相邻连墙件之间的垂直距离。
《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)1 总则1.0.1 为在门式钢管脚手架的设计与施工中贯彻执行国家安全生产法规,做到技术先进、经济合理、安全适用,制定本规范。
1.0.2 本规范适用于房屋建筑与市政工程施工中采用门式钢管脚手架搭设的落地式脚手架、悬挑脚手架、满堂脚手架与模板支架的设计、施工和使用。
1.0.3 在施工前应按本规范的规定对门式钢管脚手架或模板支架结构件及地基承载力进行设计计算,并应编制专项施工方案。
1.0.4 门式钢管脚手架的设计、施工与使用,除应符合本规范外,尚应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1 门式钢管脚手架frame scaffoldings with steel tubules以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图2.1.1)。
又称门式脚手架。
2.1.2 门架frame门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件accessories门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒spigot用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑cross bracing每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂locking arm门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销locking pin用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板hanging platform两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架adjust frame用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。

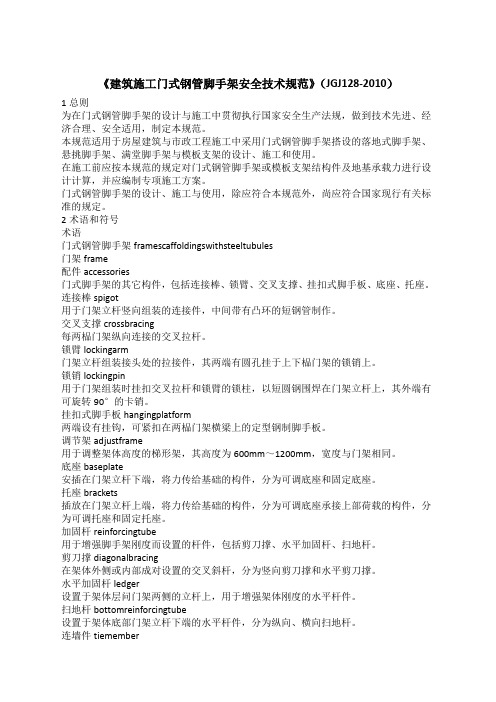

《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)1总则为在门式钢管脚手架的设计与施工中贯彻执行国家安全生产法规,做到技术先进、经济合理、安全适用,制定本规范。
本规范适用于房屋建筑与市政工程施工中采用门式钢管脚手架搭设的落地式脚手架、悬挑脚手架、满堂脚手架与模板支架的设计、施工和使用。
在施工前应按本规范的规定对门式钢管脚手架或模板支架结构件及地基承载力进行设计计算,并应编制专项施工方案。
门式钢管脚手架的设计、施工与使用,除应符合本规范外,尚应符合国家现行有关标准的规定。
2术语和符号术语门式钢管脚手架framescaffoldingswithsteeltubules门架frame配件accessories门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
连接棒spigot用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
交叉支撑crossbracing每两榀门架纵向连接的交叉拉杆。
锁臂lockingarm门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
锁销lockingpin用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
挂扣式脚手板hangingplatform两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
调节架adjustframe用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。
底座baseplate安插在门架立杆下端,将力传给基础的构件,分为可调底座和固定底座。
托座brackets插放在门架立杆上端,将力传给基础的构件,分为可调底座承接上部荷载的构件,分为可调托座和固定托座。
加固杆reinforcingtube用于增强脚手架刚度而设置的杆件,包括剪刀撑、水平加固杆、扫地杆。
剪刀撑diagonalbracing在架体外侧或内部成对设置的交叉斜杆,分为竖向剪刀撑和水平剪刀撑。

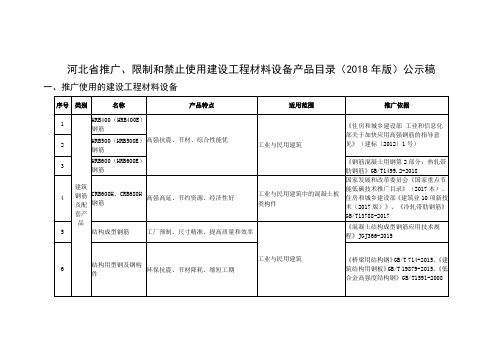

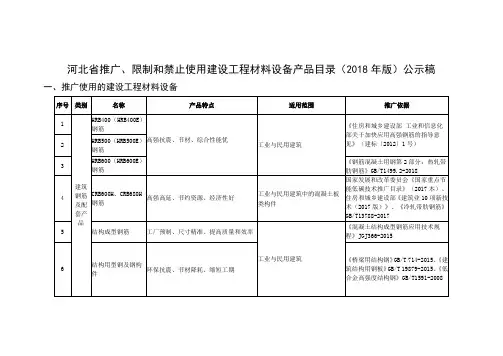

河北省推广、限制和禁止使用建设工程材料设备产品目录(2018年版)公示稿一、推广使用的建设工程材料设备序号类别名称产品特点适用范围推广依据1建筑钢筋及配套产品HRB400(HRB400E)钢筋高强抗震、节材、综合性能优工业与民用建筑《住房和城乡建设部工业和信息化部关于加快应用高强钢筋的指导意见》(建标〔2012〕1号)2 HRB500(HRB500E)钢筋3 HRB600(HRB600E)钢筋《钢筋混凝土用钢第2部分:热轧带肋钢筋》GB/T1499.2-20184 CRB600H、CRB680H钢筋高强高延、节约资源、经济性好工业与民用建筑中的混凝土板类构件国家发展和改革委员会《国家重点节能低碳技术推广目录》(2017本)、住房和城乡建设部《建筑业10项新技术(2017版)》、《冷轧带肋钢筋》GB/T13788-20175 结构成型钢筋工厂预制、尺寸精准、提高质量和效率工业与民用建筑《混凝土结构成型钢筋应用技术规程》JGJ366-20156 结构用型钢及钢构件环保抗震、节材降耗、缩短工期《桥梁用结构钢》GB/T 714-2015、《建筑结构用钢板》GB/T 19879-2015、《低合金高强度结构钢》GB/T1591-2008序号类别名称产品特点适用范围推广依据7预拌混凝土(砂浆)及配套材料高性能混凝土具有高耐久性、高工作性和高体积稳定性工业与民用建筑《住房和城乡建设部工业和信息化部关于推广应用高性能混凝土的若干意见》(建标〔2014〕117号)8 预拌砂浆质量稳定、节能环保、使用方便《河北省促进散装水泥发展条例》《预拌砂浆技术规程》DB13/T2311-20159 再生砂石骨料(尾矿砂石、建筑垃圾骨料)、工业固废掺合料资源循环利用、减少环境污染、降低成本预拌混凝土(应满足有关技术要求)、预拌砂浆、混凝土制品、道路工程等《河北省住房和城乡建设厅关于推广应用尾矿和建筑废弃物建材制品的通知》(冀建材〔2014〕4号)、《再生骨料应用技术规程》JGJ/T240-2011、《HC-1高性能混凝土胶凝材料应用技术规程》DB13(J)/T 234-201710 高性能混凝土外加剂(聚羧酸高性能减水剂、泵送剂、防冻剂、刚性防水剂等)绿色无毒、相容性好、提高混凝土工作性能各类混凝土《混凝土外加剂应用技术规范》GB50119-201311墙体材料建筑用轻质隔墙条板(厚度≥90mm)轻质隔音、节能防火建筑非承重内隔墙中国建筑材料联合会《墙体材料行业结构调整指导目录(2016年本)》(中建材联科函〔2016〕1号)、《建筑轻质条板隔墙技术规程》JGJ/T 157-201412 再生骨料砌块(砖)资源循环利用、节地节能各类建筑工程《河北省住房和城乡建设厅关于推广应用尾矿和建筑废弃物建材制品的通知》(冀建材〔2014〕4号)、《再生骨料应用技术规程》JGJ/T240-2011序号类别名称产品特点适用范围推广依据13墙体材料微晶发泡板材及砌块轻质高强、保温耐火工业与民用建筑维护结构及墙体装饰、保温隔热《尾砂微晶发泡板材及砌块》JG/T506-201614 自保温砌块轻质高强、节能保温各类建筑工程内外墙体《蒸压加气混凝士砌块标准》GB/T11968-2006、《墙体材料应用统一技术规范》GB50574-201015 复合保温砌块(砖)节能保温、耐久性好低层建筑的承重墙及其他建筑的非承重墙《复合保温砖和复合保温砌块》GB/T29060-2012、《混凝土复合保温砌块通用技术条件》DB13/T2644-201816保温材料绝热用石墨改性模塑聚苯乙烯泡沫塑料板保温性好、节能阻燃各类建筑墙体保温工程《建筑绝热用石墨改性模塑聚苯乙烯泡沫塑料板》JC/T2441-2018、《石墨模塑聚苯乙烯泡沫板通用技术要求》DB13/T2582-201717 岩棉制品节能保温、燃烧性能A级《建筑用岩棉绝热制品》GB/T19686-2015、《岩棉薄抹灰外墙外保温系统材料》JG/T483-201518 热固复合聚苯乙烯泡沫保温板(燃烧性能A级的高密度型)保温性好、燃烧性能A级《热固复合聚苯乙烯泡沫保温板》JG/T536-201719 泡沫玻璃板保温、耐久、低吸水率、燃烧性能A级屋面、地面、与土壤接触的外墙保温工程《泡沫玻璃外墙外保温系统材料技术要求》JG/T469-2015序号类别名称产品特点适用范围推广依据20保温材料发泡陶瓷保温板保温、耐久、低吸水率、燃烧性能A级各类建筑墙体保温工程《建筑用发泡陶瓷保温板》JG/T511-2017、《外墙外保温泡沫陶瓷》GB/T33500-201721 保温装饰板保温、装饰于一体,部品预制,施工便捷各类建筑墙体保温装饰工程《保温装饰板外墙外保温系统材料》JG/T287-2013、《外墙保温复合板通用技术要求》JG/T480-201522建筑结构与保温一体化产品现浇混凝土夹芯保温墙体墙体结构浇筑与保温同步施工,施工方便,利于防火民用建筑工程《河北省住房和城乡建设厅关于推行建筑保温与结构一体化技术的通知》(冀建科〔2014〕3号)23 现浇混凝土复合保温板实现墙体保温、混凝土浇筑一次成型、减少施工工序24门窗幕墙及配套件高性能建筑外门窗(传热系数低于2.0W/㎡·K)节能降耗、保温隔声民用建筑工程《河北省住房和城乡建设厅关于加强全省建筑节能门窗使用管理工作的通知》(冀建科〔2017〕13号)25 复合型材(木塑型材、铝木复合型材)节约木材、保温隔热、装饰耐久建筑节能门窗《建筑用节能门窗第1部分:铝木复合门窗》GB/T29734.1-2013、《河北省建筑节能门窗工程技术规范》DB13(J)114-2013序号类别名称产品特点适用范围推广依据26门窗幕墙及配套件三腔体及以上塑料门窗型材保温、隔热、隔音各类建筑门窗《河北省住房和城乡建设厅关于加强全省建筑节能门窗使用管理工作的通知》(冀建科〔2017〕13号)27 隔热断桥铝窗型材(隔热条高度:穿条式不小于24mm,浇注式不小于22mm)可实现门窗的三道密封结构、提高门窗的水密性和气密性28 真空玻璃、隔热层厚度不小于12mm的中空玻璃、低辐射镀膜玻璃(low-E)降低传热系数、节能降耗、保温隔热建筑门窗和玻璃幕墙29 装饰装修材料建筑用水性内、外墙涂料(漆)绿色环保、附着力强建筑内外墙涂饰《河北省住房和城乡建设厅关于推广应用环保水漆的通知》(冀建材〔2015〕2号)30 干粉涂料附着力强,耐水性、耐洗刷性优异,绿色环保民用建筑内外墙装饰《内外墙干粉乳胶涂料》DB13/T2251-201531防水材料非固化橡胶沥青防水涂料复合防水效果优异屋面、地下防水工程《非固化橡胶沥青防水涂料》JC/T2428-201732 种植屋面用耐根穿刺防水卷材耐植物根穿刺性能好、耐化学腐蚀及抗辐射能力强屋顶、地下顶板绿化工程《种植屋面用耐根穿刺防水卷材》JC/T1075-2008、《种植屋面工程技术规程》JGJ155-2013序号类别名称产品特点适用范围推广依据33防水材料喷涂速凝橡胶沥青防水涂料延性高、粘结强度大、施工周期短、适用性好各类屋面、地下、隧道、桥梁、水池防水工程参照其它省市及我省建筑工程使用情况34 自粘聚合物改性沥青防水卷材非明火作业、施工安全、适应基层变形能力强、具有自愈性非外露屋面防水工程《自粘聚合物改性沥青防水卷材》GB23441-200935 预铺防水卷材粘接可靠、抗窜水性好地下防水工程《预铺防水卷材》GB/T23457-2017 36湿铺防水卷材粘接可靠、施工便捷、缩短工期非外露屋面防水工程《湿铺防水卷材》GB/T35467-201737 热塑聚烯烃(TPO)防水卷材耐候性好、施工高效屋面、地下防水工程《热塑性聚烯烃(TPO)防水卷材》GB27789-201138给排水及燃气管材管件冷热水用聚丁烯(PB)管道系统管材、管件温度适用范围广、耐老化冷热水供水工程《冷热水用聚丁烯(PB)管道系统第2部分:管材》GB/T19473.2-2004、《冷热水用聚丁烯(PB)管道系统第3部分:管件》GB/T19473.3-200439 大口径给水用(PE)管材重量轻、耐腐蚀、水流阻力小市政给水工程《大口径聚乙烯(PE)给水管道工程技术规程》DB13/T2162-2014、工业和信息化部《建材工业鼓励推广应用的技术和产品目录(2016-2017年本)》40 排水用高密度聚乙烯(HDPE)管材、管件耐化学稳定性和耐环境低温性能好、连接简便可靠、韧性好、寿命长建筑及市政排水工程工业和信息化部《建材工业鼓励推广应用的技术和产品目录(2016-2017年本)》序号类别名称产品特点适用范围推广依据41给排水及燃气管材管件聚乙烯缠绕结构壁管材(B型)熔缝质量高、输水量大、管道系统柔韧性好、使用寿命长建筑及市政排水工程《埋地用聚乙烯(PE)结构壁管道系统第2部分:聚乙烯缠绕结构壁管材》GB/T19472.2-2004、《埋地塑料直埋管道工程技术规程》CJJ143-201042 静音排水管材(聚丙烯(PP)静音排水管材、聚氯乙烯(PVC)螺旋排水管材及配套管件)良好的降噪静音性能、耐化学腐蚀性能建筑排水工程《聚丙烯静音排水管材及管件》CJ/T273-2012、《建筑排水用硬聚氯乙烯内螺旋管管道工程技术规程》CECS94:200243 聚乙烯(PE)燃气管材耐化学稳定性好、耐环境低温性能好、重量轻、管材连接简便可靠、抗震性能强城镇燃气管道工程《燃气用埋地聚乙烯(PE)管道系统第1部分管材》GB15558.1-201544 聚乙烯(PE)管材、高强度聚氯乙烯(PVC-M、O、S)管材、PE-RT Ⅱ型预制直埋保温复合管材具有质轻高强、高韧性、输送液体能力强、工程费用低、耐腐蚀、抗紫外线等良好性能给水、市政供水管网、输油输气《建设部关于发布建设事业“十一五”推广应用和限制禁止使用技术(第一批)的公告》(第659号)45 同层排水设施节能降噪、安装方便建筑排水工程《建筑同层排水工程技术规程》CJJ232-201646 钢塑复合压力管强度高、韧性好、耐腐蚀性能好建筑与市政给水工程《钢塑复合压力管》CJ/T183-2008、《给水钢塑复合压力管管道工程技术规程》CECS237:200847 球墨铸铁管力学性能优良、耐腐蚀水输送《水及燃气用球墨铸铁管、管件和附件》GB/T13295-201348 无缝钢管耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀锅炉、换热器液体输送《锅炉、热交换器用不锈钢无缝管》GB/T13269-2013、《高压锅炉用无缝钢管》GB5310-2008序号 类别 名称 产品特点 适用范围 推广依据49暖通系统 设备预制聚氨酯直埋保温管材防渗耐久、施工便捷、保护环境管道绝热工程《城镇供热直埋热水管道技术规程》CJJ/T81-201350 碳纤维发热线(板)以电为能源,实现低温辐射供暖,分室可控温;计量便利,利于节能无城市或区域集中供热,采用燃气、煤、油等燃料受到环保或消防限制,且无法利用热泵提供供暖热源的建筑 《河北省住房和城乡建设厅关于推广应用碳纤维电采暖技术及产品的通知》(冀建材〔2014〕11号)、《碳纤维发热线供暖技术规程》DB13(J)T 103-2009、《建筑用碳纤维发热线》JG/T538-2018 51 冷凝燃气锅炉 节约燃料、降低有害气体排放、保护环境采用燃气供暖的建筑 《锅炉节能技术监督管理规程》TSG G0002-2010、住房和城乡建设部《建筑节能与绿色建筑发展“十三五”规划》(建科〔2017〕53号) 52冷凝式燃气壁挂炉 热效率高、节能环保采用燃气供暖的小型建筑《家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级》GB20665-2015、住房和城乡建设部《建筑节能与绿色建筑发展“十三五”规划》(建科〔2017〕53号)序号类别名称产品特点适用范围推广依据53暖通系统设备燃气吸收式热泵节约能源、保护环境有余热、废热等低品位热源、且资源量不充裕的供热项目《户用及类似用途的吸收式冷(热)水机》GB/T 20107-2006、《直燃型溴化锂吸收式冷(温)水机组》GB/T18362-2008、住房和城乡建设部《建筑节能与绿色建筑发展“十三五”规划》(建科〔2017〕53号)54 高频电磁加热炉高频电磁感应制热、维护简单、寿命长无城市或区域集中供热,采用燃气、煤、油等燃料受到环保或消防限制,且无法利用热泵提供供暖热源的建筑北方地区冬季取暖实际需要55 双面彩钢板复合风管(玻纤板为芯材)保温效果好,杜绝“冷桥”现象建筑空调通风管道《双面彩钢板复合风管技术规程》DB13(J)/T172-201456 新风系统调节空气质量、改善室内环境各类民用建筑《民用建筑新风系统工程技术规程》CECS439:201657 建筑设备强弱电一体化智控节能与管理系统降低建筑能耗、便于管理工业与民用建筑《建筑设备强弱电一体化智控节能与管理系统技术规程》DB13(J)/T249-201858 市政与道路施工材料塑料检查井施工简便、可循环利用建筑及市政工程《河北省住房和城乡建设厅关于推广应用新型塑料管道和塑料检查井的通知》(冀建材〔2015〕5号)序号类别名称产品特点适用范围推广依据59市政与道路施工材料预制混凝土检查井工业化生产、环保节能、质量可控、防水、防渗、防泄漏、缩短工期各类市政、小区内地下工程《预制混凝土检查井》JC/T2241-201460 预制混凝土化粪池《钢筋混凝土化粪池》03S70261 透水混凝土防滑降噪、透水性好、利于雨水收集、补充地下水广场、人行步街区、停车场、公园道路等工程《透水砖路面技术规程》CJJ/T188-2012、《透水水泥混凝土路面技术规程》CCJ/T135-200962 生态透水砖《再生骨料地面砖和透水砖》CJ/T400-2012、《砂基透水砖》JG/T376-201263 透水沟、透水井及构件利于雨水收集、补充城市地下水雨水资源利用工程河北省建筑工程使用情况64 沥青路面调温相变材料绿色环保、安全无害、缓解城市热岛效应新建、改建的道路沥青路面《交通运输部关于发布2014年度交通运输建设科技成果推广目录的通知》(科技项目函〔2014〕174号)65 配电照明采光产品LED灯节电节能、电源适应性强、使用寿命长建筑照明及景观工程《建筑室内用发光二极管(LED)照明灯具》JG/T 467-2014、《嵌入式LED灯具性能要求》GB/T30413-201366 细管直管型荧光灯节电效果好、使用寿命长办公、商业等公建大面积室内照明《普通照明用自镇流灯的安全要求》GB16844-2008、《双端荧光灯性能要求》GB/T10682-2010序号类别名称产品特点适用范围推广依据67配电照明采光产品铝合金电缆以铝代铜、综合成本低电力传输《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV) 铝合金芯挤包绝缘电力电缆》GB/T31840.1~3-201568 光电缆(光电复合缆)电力、信息一体化传输,节约资源、低碳节能城市电网和用户终端(智能小区)《光缆总规范第1部分:总则》GB/T7424.1-200369 自然采光、采光产品(导光管)改善室内照明质量和自然采光利用效果。
2019最新《脚手架(门式)安全技术规范》JGJ 128-20101.1 术语2.1.1 门式钢管脚手架以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图 2.1.1)。
又称门式脚手架。
2.1.2 门架门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。
2.1.10 底座安插在门架立杆下端,将力传给基础的构件,分为可调底座和固定底座。
2.1.11 托座插放在门架立杆上端,将力传给基础的构件,分为可调底座承接上部荷载的构件,分为可调托座和固定托座。
2.1.12 加固杆用于增强脚手架刚度而设置的杆件,包括剪刀撑、水平加固杆、扫地杆。
2.1.13 剪刀撑在架体外侧或内部成对设置的交叉斜杆,分为竖向剪刀撑和水平剪刀撑。
2.1.14 水平加固杆设置于架体层问门架两侧的立杆上,用于增强架体刚度的水平杆件。
2.1.15 扫地杆设置于架体底部门架立杆下端的水平杆件,分为纵向、横向扫地杆。
2.1.16 连墙件将脚手架与主体结构可靠连接,并能够传递拉、压力的构件。
2.1.17 连墙件竖距脚手架上下相邻连墙件之间的垂直距离。
《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)1 总则1.0.1 为在门式钢管脚手架的设计与施工中贯彻执行国家安全生产法规,做到技术先进、经济合理、安全适用,制定本规范。
1.0.2 本规范适用于房屋建筑与市政工程施工中采用门式钢管脚手架搭设的落地式脚手架、悬挑脚手架、满堂脚手架与模板支架的设计、施工和使用。
1.0.3 在施工前应按本规范的规定对门式钢管脚手架或模板支架结构件及地基承载力进行设计计算,并应编制专项施工方案。
1.0.4 门式钢管脚手架的设计、施工与使用,除应符合本规范外,尚应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1 门式钢管脚手架frame scaffoldings with steel tubules以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图2.1.1)。
又称门式脚手架。
2.1.2 门架frame门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件accessories门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒spigot用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑cross bracing每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂locking arm门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销locking pin用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板hanging platform两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架adjust frame用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。
2019最新脚手架(门式)安全技术规范JGJ 128-20101.1 术语2.1.1 门式钢管脚手架以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图2.1.1)。
又称门式脚手架。
2.1.2 门架门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。
2.1.10 底座安插在门架立杆下端,将力传给基础的构件,分为可调底座和固定底座。
2.1.11 托座插放在门架立杆上端,将力传给基础的构件,分为可调底座承接上部荷载的构件,分为可调托座和固定托座。
2.1.12 加固杆用于增强脚手架刚度而设置的杆件,包括剪刀撑、水平加固杆、扫地杆。
2.1.13 剪刀撑在架体外侧或内部成对设置的交叉斜杆,分为竖向剪刀撑和水平剪刀撑。
2.1.14 水平加固杆设置于架体层问门架两侧的立杆上,用于增强架体刚度的水平杆件。
2.1.15 扫地杆设置于架体底部门架立杆下端的水平杆件,分为纵向、横向扫地杆。
2.1.16 连墙件将脚手架与主体结构可靠连接,并能够传递拉、压力的构件。
2.1.17 连墙件竖距脚手架上下相邻连墙件之间的垂直距离。
2019最新《脚手架(门式)安全技术规范》JGJ 128-20101.1 术语2.1.1 门式钢管脚手架以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图 2.1.1)。
又称门式脚手架。
2.1.2 门架门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。
2.1.10 底座安插在门架立杆下端,将力传给基础的构件,分为可调底座和固定底座。
2.1.11 托座插放在门架立杆上端,将力传给基础的构件,分为可调底座承接上部荷载的构件,分为可调托座和固定托座。
2.1.12 加固杆用于增强脚手架刚度而设置的杆件,包括剪刀撑、水平加固杆、扫地杆。
2.1.13 剪刀撑在架体外侧或内部成对设置的交叉斜杆,分为竖向剪刀撑和水平剪刀撑。
2.1.14 水平加固杆设置于架体层问门架两侧的立杆上,用于增强架体刚度的水平杆件。
2.1.15 扫地杆设置于架体底部门架立杆下端的水平杆件,分为纵向、横向扫地杆。
2.1.16 连墙件将脚手架与主体结构可靠连接,并能够传递拉、压力的构件。
2.1.17 连墙件竖距脚手架上下相邻连墙件之间的垂直距离。
门式脚手架施工方案编制人:审核人:审批人:编制单位:编制日期: 年月日目录一、工程概况 (1)二、编制依据 (1)三、脚手架材质要求 (1)四、脚手架的要求及搭设流程 (3)4.1、门架 (3)4.2、配件 (4)4.3、加固杆 (5)4.4、水平加固杆 (6)4.5、扫地杆 (6)4.6、转角处门架连接 (7)4.7、连墙件 (7)4.8、地基 (8)五、脚手架搭设 (8)5.1、门式钢管脚手架搭设的工艺流程 (8)5.2、脚手架拆除 (9)六、检查与验收 (10)6.1、构配件检查与验收 (10)6.2、搭设检查与验收 (11)6.3、使用过程中检查 (13)6.4、拆除前检查 (14)七、安全管理 (15)八、应急预处置措施 (16)一、工程概况本工程临时脚手架主要用于外立面施工,适用楼栋为低密区落地式钢管脚手架已拆除、外立面未完成楼栋,考虑到层高不大于13m,且为保证工期不受外立面施工影响,采用便于搭拆的门式脚手架用于外立面施工,脚手架搭设高度6.8m,底部为由素土分层夯实的回填土。
二、编制依据《建筑施工脚手架实用手册》《建筑结构荷载规范》GB50009-2019《建筑地基基础设计规范》GB50007-2011《建筑施工安全检查标准》JGJ59-2011《建筑施工工具式脚手架安全技术规范》JGJ202-2010《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010《危险性较大的分部分项工程安全管理规定》(住房城乡建设部令第37号)本工程设计图纸本工程施工组织设计三、脚手架材质要求为提高外立面脚手架搭拆效率,满足外墙施工工期要求,本工程外立面临时操作架采用门式钢管脚手架搭设。
3.1、门架及其配件的规格、性能及质量应符合现行行业标准门式钢管脚手架》(JGJ76)的规定。
3.2、周转使用门架及配件的维修保养或报废,可按门架及配件的质量分A、B、C、D四类,对每类按不同情况作出保养、修理保养、试验后确定类别和报废处理等四种不同处理方法。
术语2.12.1.1 门式钢管脚手架以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图2.1.1)。
又称门式脚手架。
2.1.2 门架门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑每两榀门架纵向连接的交叉拉杆。
锁臂2.1.6门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架~1200mm,宽度与门架相同。
用于调整架体高度的梯形架,其高度为600mm 2.1.10 底座安插在门架立杆下端,将力传给基础的构件,分为可调底座和固定底座。
2.1.11 托座插放在门架立杆上端,将力传给基础的构件,分为可调底座承接上部荷载的构件,分为可调托座和固定托座。
2.1.12 加固杆用于增强脚手架刚度而设置的杆件,包括剪刀撑、水平加固杆、扫地杆。
2.1.13 剪刀撑在架体外侧或内部成对设置的交叉斜杆,分为竖向剪刀撑和水平剪刀撑。
2.1.14 水平加固杆设置于架体层问门架两侧的立杆上,用于增强架体刚度的水平杆件。
2.1.15 扫地杆设置于架体底部门架立杆下端的水平杆件,分为纵向、横向扫地杆。
连墙件2.1.16将脚手架与主体结构可靠连接,并能够传递拉、压力的构件。
连墙件竖距2.1.17脚手架上下相邻连墙件之间的垂直距离。
连墙件纵距2.1.18脚手架同层相邻连墙件之间的水平距离。
2019《脚手架(门式)安全技术规范》JGJ 128-2010
1.1 术语
2.1.1 门式钢管脚手架
以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图2.1.1)。
又称门式脚手架。
2.1.2 门架
门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件
门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒
用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑
每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂
门架立杆组装接头处的拉接件,其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销
用于门架组装时挂扣交叉拉杆和锁臂的锁柱,以短圆钢围焊在门架立杆上,其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板
两端设有挂钩,可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架
用于调整架体高度的梯形架,其高度为600mm~1200mm,宽度与门架相同。
2.1.10 底座
安插在门架立杆下端,将力传给基础的构件,分为可调底座和固定底座。
2.1.11 托座
插放在门架立杆上端,将力传给基础的构件,分为可调底座承接上部荷载的构件,分为可调托座和固定托座。
2.1.12 加固杆
用于增强脚手架刚度而设置的杆件,包括剪刀撑、水平加固杆、扫地杆。
2.1.13 剪刀撑
在架体外侧或内部成对设置的交叉斜杆,分为竖向剪刀撑和水平剪刀撑。
2.1.14 水平加固杆
设置于架体层问门架两侧的立杆上,用于增强架体刚度的水平杆件。
2.1.15 扫地杆
设置于架体底部门架立杆下端的水平杆件,分为纵向、横向扫地杆。
2.1.16 连墙件
将脚手架与主体结构可靠连接,并能够传递拉、压力的构件。
2.1.17 连墙件竖距
脚手架上下相邻连墙件之间的垂直距离。
2.1.18 连墙件纵距
脚手架同层相邻连墙件之间的水平距离。
2.1.19 步距
沿脚手架竖向相邻两榀门架横杆问的距离。
其值为门架高度与连接棒凸环高度之和。
2.1.20 门架纵距(跨距)
纵向排列的两榀门架之间的距离,其值为相邻两榀门架立杆中心距离。
2.1.21 门架间距
纵向排列的两列门架之间的距离,其值为两列门架中心距离。
2.1.22 脚手架高度
脚手架底层门架立杆底座下端至顶层门架立杆上端的距离。
2.1.23 悬挑脚手架
搭设在型钢梁或桁架等水平悬挑结构上,由悬挑结构将门架立杆竖向荷载传给建筑主体结构的门式脚手架。
2.1.24 满堂脚手架
在纵、横方向上,由多排、多列门架与配件、加固杆等所构成的门式脚手架。
2.1.25 范本支架
由门架与配件、加固杆等构成的用于支撑混凝土范本的架体。
3 构配件
3.O.1 门架与配件的钢管应采用现行国家标准《直缝电焊钢管》GB/T 13793或《低压流体输送用焊接钢管》GB/T3091中规定的普通钢管,其材质应符合现行国家标准《碳素结构钢》GB /T 700中Q 235级钢的规定。
门架与配件的性能、质量及型号的表述方法应符合现行行业产品标准《门式钢管脚手架》JG 13的规定。
3.O.2 周转使用的门架与配件应按本规范附录A的规定进行质量类别判定与处置。
3.0.3 门架立杆加强杆的长度不应小于门架高度的70%;门架宽度不得小于800mm,且不宜大于1200mm。
3.0.4 加固杆钢管应符合现行国家标准《直缝电焊钢管》GB/T 13793或《低压流体输送用焊接钢管》GB/T 3091中规定的普通钢管,其材质应符合现行国家标准《碳素结构钢》GB/T 700中Q235级钢的规定。
宜采用直径φ42×2.5mm的钢管,也可采用直径φ48×3.5mm的钢管;相应的扣件规格也应分别为φ42、φ48或φ42/φ48。
3.0.5 门架钢管平直度允许偏差不应大于管长的1/500,钢管不得接长使用,不应使用带有硬伤或严重锈蚀的钢管。
门架立杆、横杆钢管壁厚的负偏差不应超过0.2mm。
钢管壁厚存在负偏差时,宜选用热镀锌钢管。
3.0.6 交叉支撑、锁臂、连接棒等配件与门架相连时,应有防止退出的止退机构,当连接棒与锁臂一起应用时,连接棒可不受此限。
脚手板、钢梯与门架相连的挂扣,应有防止脱落的扣紧机构。
3.0.7 底座、托座及其可调螺母应采用可锻铸铁或铸钢制作,其材质应符合现行国家标准《可锻铸铁件》GB/T 9440中KTH-330-08或《一般工程用铸造碳钢件》GB/T11352中ZG230-450的规定。
3.0.8 扣件应采用可锻铸铁或铸钢制作,其质量和性能应符合现行国家标准《钢管脚手架扣件》GB 15831的要求。
连接外径为φ42/Φ48钢管的扣件应有明显标记。
3.0.9 连墙件宜采用钢管或型钢制作,其材质应符合现行国家标准《碳素结构钢》GB/T 700中Q 235级钢或《低合金高强度结构钢》GB/T 1591中Q345级钢的规定。
3.0.10 悬挑脚手架的悬挑梁或悬挑桁架宜采用型钢制作,其材质应符合现行国家标准《碳素结构钢》GB/T 700中Q 235B级钢或《低合金高强度结构钢》GB/T 1591中Q 345级钢的规定。
用于固定型钢悬挑梁或悬挑桁架的U形钢筋拉环或锚固螺栓材质应符合现行国家标准《钢筋混凝土用钢第1部分:热轧光圆钢筋》GB 1499.1中HPB235级钢筋或《钢筋混凝土用钢第2部分:热轧带肋钢筋》GB1499.2中HRB335级钢筋的规定。
3.0.11 门架、配件及扣件的计算用表可按本规范附录B的规定采用。
6 构造要求
6.1 门架
6.1.1 门架应能配套使用,在不同组合情况下,均应保证连接方便、可靠,且应具有良好的互换性。
6.1.2 不同型号的门架与配件严禁混合使用。
6.1.3 上下榀门架立杆应在同一轴线位置上,门架立杆轴线的对接偏差不应大于2mm。
6.1.4 门式脚手架的内侧立杆离墙面净距不宜大于150mm;当大于150mm时,应采取内设挑架板或其它隔离防护的安全措施。
6.1.5 门式脚手架顶端栏杆宜高出女儿墙上端或檐口上端1.5m。
6.2 配件
6.2.1 配件应与门架配套,并应与门架连接可靠。
6.2.2 门架的两侧应设置交叉支撑,并应与门架立杆上的锁销锁牢。
6.2.3 上下榀门架的组装必须设置连接棒,连接棒与门架立杆配合间隙不应大于2mm。
6.2.4 门式脚手架或范本支架上下榀门架间应设置锁臂,当采用插销式或弹销式连接棒时,可不设锁臂。
6.2.5 门式脚手架作业层应连续满铺与门架配套的挂扣式脚手板,并应有防止脚手板松动或
脱落的措施。
当脚手板上有孔洞时,孔洞的内切圆直径不应大于25mm。
6.2.6 底部门架的立杆下端宜设置固定底座或可调底座。
6.2.7 可调底座和可调托座的调节螺杆直径不应小于35mm,可调底座的调节螺杆伸出长度不应大于200mm。
6.3 加固杆
6.3.1 门式脚手架剪刀撑的设置必须符合下列规定:
1 当门式脚手架搭设高度在24m及以下时。
在脚手架的转角处、两端及中间间隔不超过15m 的外侧立面必须各设置一道剪刀撑。
并应由底至顶连续设置;
2 当脚手架搭设高度超过24m时。
在脚手架全外侧立面上必须设置连续剪刀撑:
3 对于悬挑脚手架,在脚手架全外侧立面上必须设置连续剪刀撑。
6.3.2 剪刀撑的构造应符合下列规定(图6.3.2):
1 剪刀撑斜杆与地面的倾角宜为45°~60°;
2 剪刀撑应采用旋转扣件与门架立杆扣紧;
3 剪刀撑斜杆应采用搭接接长,搭接长度不宜小于1000mm,搭接处应采用3个及以上旋转扣件扣紧;
4 每道剪刀撑的宽度不应大于6个跨距,且不应大于1Om;也不应小于4个跨距,且不应小于6m。
设置连续剪刀撑的斜杆水平间距宜为6m~8m。
6.3.3 门式脚手架应在门架两侧的立杆上设置纵向水平加固杆,并应采用扣件与门架立杆扣紧。
水平加固杆设置应符合下列要求:
1 在顶层、连墙件设置层必须设置;
2 当脚手架每步铺设挂扣式脚手板时,至少每4步应设置一道,并宜在有连墙件的水平层设置;
3 当脚手架搭设高度小于或等于40m时,至少每两步门架应设置一道;当脚手架搭设高度大于40m时,每步门架应设置一道;
4 在脚手架的转角处、开口型脚手架端部的两个跨距内,每步门架应设置一道;
5 悬挑脚手架每步门架应设置一道;
6 在纵向水平加固杆设置层面上应连续设置。
6.3.4 门式脚手架的底层门架下端应设置纵、横向通长的扫地杆。
纵向扫地杆应固定在距门架立杆底端不大于200mm处的门架立杆上,横向扫地杆宜固定在紧靠纵向扫地杆下方的门架立杆上。
6.4 转角处门架连接
6.4.1 在建筑物的转角处,门式脚手架内、外两侧立杆上应按步设置水平连接杆、斜撑杆,。
