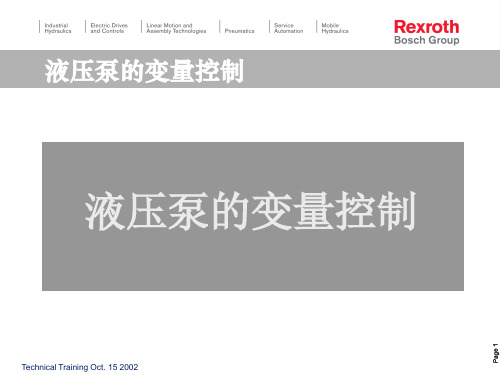

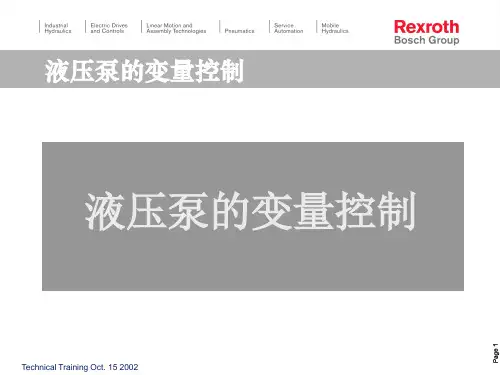

液压泵的变量控制

恒压变量泵的液压原理
恒压变量泵的基本液压原理是流量定量和压力自调节。

恒压变量泵由齿轮泵和调压阀组成。

齿轮泵通过齿轮的旋转，产生流体流动，将液体从低压区域吸入并推送到高压区域。

齿轮泵的流量输出通过调节齿轮泵的转速控制。

而调压阀则用于控制泵输出的液压压力。

恒压变量泵通过调节调压阀的工作状态来实现流量控制和压力控制。

恒压变量泵的调压阀一般采用油液压力控制阀。

该阀由控制阀芯和控制阀座组成。

当系统压力低于设定压力时，控制阀芯向上移动，泵的出口压力上升；当系统压力高于设定压力时，控制阀芯向下移动，泵的出口压力下降。

通过这种方式，调压阀能够根据系统需求自动调节泵的输出压力。

恒压变量泵的液压原理使得它能够根据系统需求自动调节输出流量和压力，从而实现恒定的液压工作状态。

当系统负载增加时，恒压变量泵可以自动增加输出流量来满足系统所需的液压能量；当系统负载减少时，恒压变量泵可以自动减小输出流量，以避免能量的浪费。

总之，恒压变量泵的液压原理基于流量定量和压力自调节。

通过控制泵输出的流量和压力，它能够在系统工作中保持恒定的液压工作状态，满足系统对液压能量的需求。

这种液压原理使得恒压变量泵在工业自动化控制系统等领域具有广泛的应用。

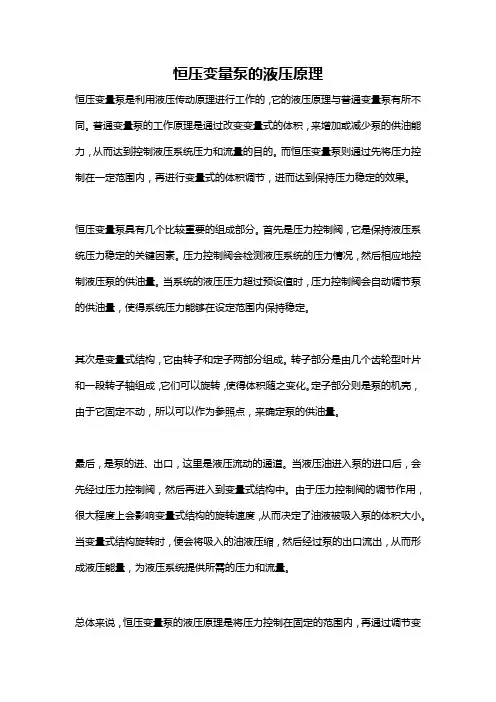

恒压变量泵的液压原理
恒压变量泵是利用液压传动原理进行工作的，它的液压原理与普通变量泵有所不同。

普通变量泵的工作原理是通过改变变量式的体积，来增加或减少泵的供油能力，从而达到控制液压系统压力和流量的目的。

而恒压变量泵则通过先将压力控制在一定范围内，再进行变量式的体积调节，进而达到保持压力稳定的效果。

恒压变量泵具有几个比较重要的组成部分。

首先是压力控制阀，它是保持液压系统压力稳定的关键因素。

压力控制阀会检测液压系统的压力情况，然后相应地控制液压泵的供油量。

当系统的液压压力超过预设值时，压力控制阀会自动调节泵的供油量，使得系统压力能够在设定范围内保持稳定。

其次是变量式结构，它由转子和定子两部分组成。

转子部分是由几个齿轮型叶片和一段转子轴组成，它们可以旋转，使得体积随之变化。

定子部分则是泵的机壳，由于它固定不动，所以可以作为参照点，来确定泵的供油量。

最后，是泵的进、出口，这里是液压流动的通道。

当液压油进入泵的进口后，会先经过压力控制阀，然后再进入到变量式结构中。

由于压力控制阀的调节作用，很大程度上会影响变量式结构的旋转速度，从而决定了油液被吸入泵的体积大小。

当变量式结构旋转时，便会将吸入的油液压缩，然后经过泵的出口流出，从而形成液压能量，为液压系统提供所需的压力和流量。

总体来说，恒压变量泵的液压原理是将压力控制在固定的范围内，再通过调节变
量式结构的旋转速度来控制供油量，以确保液压系统能够获得稳定的压力和流量。

此种设计与其他变量泵相比，能够更加准确地控制液压系统的动作速度和压力水平，从而使得液压系统更加稳定可靠。

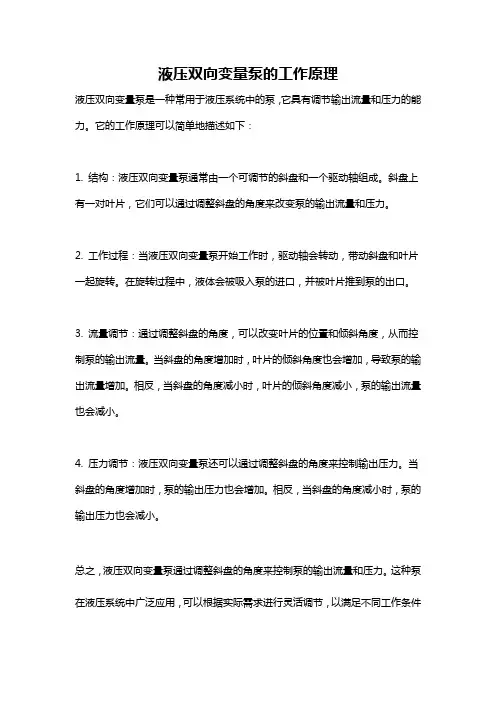

液压双向变量泵的工作原理
液压双向变量泵是一种常用于液压系统中的泵，它具有调节输出流量和压力的能力。

它的工作原理可以简单地描述如下：
1. 结构：液压双向变量泵通常由一个可调节的斜盘和一个驱动轴组成。

斜盘上有一对叶片，它们可以通过调整斜盘的角度来改变泵的输出流量和压力。

2. 工作过程：当液压双向变量泵开始工作时，驱动轴会转动，带动斜盘和叶片一起旋转。

在旋转过程中，液体会被吸入泵的进口，并被叶片推到泵的出口。

3. 流量调节：通过调整斜盘的角度，可以改变叶片的位置和倾斜角度，从而控制泵的输出流量。

当斜盘的角度增加时，叶片的倾斜角度也会增加，导致泵的输出流量增加。

相反，当斜盘的角度减小时，叶片的倾斜角度减小，泵的输出流量也会减小。

4. 压力调节：液压双向变量泵还可以通过调整斜盘的角度来控制输出压力。

当斜盘的角度增加时，泵的输出压力也会增加。

相反，当斜盘的角度减小时，泵的输出压力也会减小。

总之，液压双向变量泵通过调整斜盘的角度来控制泵的输出流量和压力。

这种泵在液压系统中广泛应用，可以根据实际需求进行灵活调节，以满足不同工作条件
下的要求。

液压变量泵(马达)变量调节原理与应用
液压变量泵（马达）是液压传动中一种常用的液压元件，它有着广泛的应用范围和较高的性能指标。

液压变量泵（马达）的可变容积能力是其最大的特点之一，而其变量调节原理与应用则是实现这一特点的关键。

一、变量调节原理
液压变量泵（马达）的可变容积主要通过改变工作腔内有效容积实现。

这种有效容积的变化可以通过机械、液压或电控手段来实现，形成了不同的变量调节方式。

目前主要有以下几种方式：
1. 机械式变量调节
机械式变量调节主要通过改变可变容积泵或马达的偏心距或液压缸路程，实现泵或马达的输出流量调节。

此种方式调节简单，但调节范围较小、调节量不稳定，适用范围较窄。

以上三种方式各有优劣，应根据液压传动系统的实际需要选择适合的变量调节方式。

二、应用
液压变量泵（马达）是液压传动中实现定量供油的重要元件，其可变容积的特点使得其能够适应不同的负载需求，进而实现更高的效率和更低的能耗。

液压变量泵（马达）广泛应用于各种液压传动系统中，如工程机械、农业机械、船舶、飞机和机床等领域。

液压变量泵（马达）的特点决定了其在液压传动中具有广泛的应用前景。

未来，液压变量泵（马达）会更加普及化，应用范围更加广泛，同时为了适应能源的节约和减排等要求，高性能、高效率、节能的液压变量泵（马达）将成为液压传动领域的主流趋势。

变量泵控制方式及其应用分类方式一：变量泵可以通过排量调节来适应机械在作业时的复杂工况要求，由于其具有明显的优点而被泛使用。

变量泵的控制方式多种多样，主要有压力切断控制、功率控制、排量控制和负载敏感控制四基本控制方式。

通过这四种基本控制方式的组合，可以得到具有复杂输出特性的组合控制。

1.1 压力切断控制压力切断控制是对系统压力限制的控制方式，有时也简称为压力控制。

当系统压力达到切断压力值，排量调节机构通过减小排量使系统的压力限制在切断压力值以下，其输出特性如图1-1a所示。

如果切断力值在工作中可以调节则称为变压力控制，否则称为恒压力控制。

图1-1b所示为压力切断控制的典型实方式。

当系统压力升高达到切断压力时，变量控制阀阀芯左移，推动变量机构使排量减小，从而实现压力断控制。

阀芯上的Pr为液控口，可以对切断压力进行液压远程控制和电液比例控制。

一些液压工况复杂，作业中执行机构需要的流量变化很大，压力切断控制可以根据执行机构的调速要按所需供油，避免了溢流产生的能量损失，同时对系统起到过载保护的作用。

a输出特性b典型实现形式图1-l 压力切断控制变量泵1.2 功率控制功率控制是对系统功率限制的控制方式。

当系统功率达到调定的功率值时，排量调节机构通过减小排量使系统的功率限制在调定功率值以下。

如果功率限制值在工作中可调则称为变功率控制，否则称为恒功率控制。

图1-2中所示为力士乐(Rexroth)A11VO恒功率泵的输出特性和具体实现结构。

其工作原理如下：变量油缸和复位油缸分别布置在泵体两侧，对变量机构进行差动控制，其中面积较大的变量油缸的压力受到变量控制阀的控制。

作用在小活塞上的系统压力经摇杆在控制阀芯左侧作用推力F，而阀芯右侧受到弹簧力的作用。

由于小活塞装在与变量机构一起运动的复位活塞上，所以摇杆对阀芯的推力为F=PAL l/L2(1)式中：P为系统压力；A为小活塞面积；L1为小活塞到摇杆铰点的距离；L2为变量控制阀杆到摇杆铰点的距离。

A10VSO液压泵功能简介一、结构及工作原理A10VSO液压泵是REXROTH公司生产的一种中负荷斜盘式变量泵，由于其优异的性价比，在冶金、机床、化工、工程等各领域得到了广泛的应用。

如图1为其结构图。

图1 结构图1 驱动轴2 止推盘3 控制活塞4 控制阀5 压力侧6 配油盘7 吸油侧8 缸体9 柱塞10 柱塞滑靴11 摇杆12 预压腔13 回程活塞电机把一个输入扭矩传递给泵驱动轴1，缸体8和柱塞9随驱动轴一起旋转，在每个旋转周期内，柱塞9产生一个线性的位移，这个位移的大小由摇杆11的角度决定。

通过止推板2，柱塞滑靴10紧紧地贴在摇杆11上，在每个旋转周期内，每个柱塞9都转过由其初始位置决定的下死点和上死点，通过配油盘6上的两个窗口吸入与排出的流体容积与柱塞面积和位移相匹配。

在吸油区，流体进入柱塞腔容积增大部分，与此同时，各个柱塞把流体压出柱塞腔容积减小部分。

在柱塞到达压力区之前，通过优化的预压缩容腔12，柱塞腔内流体压力已经得到提升。

这就极大地减少了压力冲击。

摇杆11上斜盘的角度在最小与最大范围内无级调整，通过改变斜盘角度，柱塞位移即排量得到改变，通过控制活塞3就能改变斜盘角度。

在静压支撑作用下，摇杆可以平稳运动，并且克服回程活塞13的作用力而保持平衡。

增加斜盘角度即增大排量，减小角度即减小排量。

斜盘角度永远不可能到达完全的零位，因为一个最小的流量是必须的：冷却柱塞补偿内泄漏润滑所有运动部件二、变量形式与其它液压泵一样，该泵也可以组成多种变量形式，主要有压力控制、流量控制、功率控制、电子控制等，还可以把几种控制形式组合成复合控制。

1、两位控制简称DG（Two Position Control），顾名思义，只有两个位置的控制，要么泵最小摆角（零摆角），要么泵最大摆角，是一种特殊的控制方式。

结构和原理分别如图2和图3所示。

图2 DG 结构图 图3 DG 原理图通过将外部控制压力连接到油口X ，此压力直接作用在变量活塞上，根据该压力的大小，可以将变量泵的摆角设置为最大或最小。

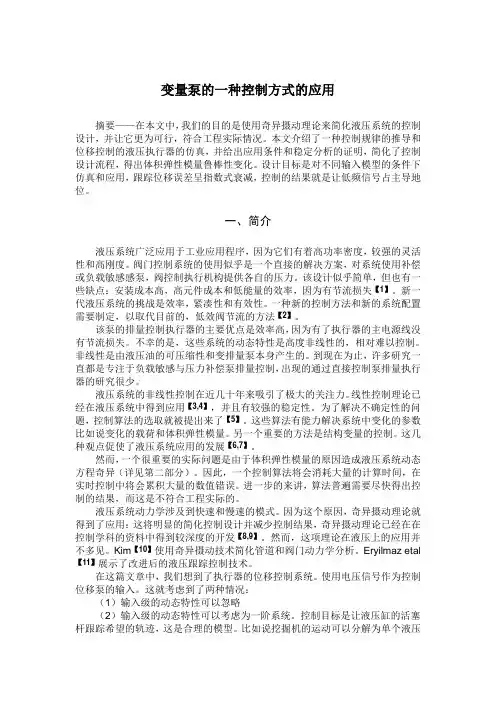

变量泵的一种控制方式的应用摘要——在本文中，我们的目的是使用奇异摄动理论来简化液压系统的控制设计，并让它更为可行，符合工程实际情况。

本文介绍了一种控制规律的推导和位移控制的液压执行器的仿真，并给出应用条件和稳定分析的证明，简化了控制设计流程，得出体积弹性模量鲁棒性变化。

设计目标是对不同输入模型的条件下仿真和应用，跟踪位移误差呈指数式衰减，控制的结果就是让低频信号占主导地位。

一、简介液压系统广泛应用于工业应用程序，因为它们有着高功率密度，较强的灵活性和高刚度。

阀门控制系统的使用似乎是一个直接的解决方案，对系统使用补偿或负载敏感感泵，阀控制执行机构提供各自的压力。

该设计似乎简单，但也有一些缺点：安装成本高，高元件成本和低能量的效率，因为有节流损失【1】。

新一代液压系统的挑战是效率，紧凑性和有效性。

一种新的控制方法和新的系统配置需要制定，以取代目前的，低效阀节流的方法【2】。

该泵的排量控制执行器的主要优点是效率高，因为有了执行器的主电源线没有节流损失。

不幸的是，这些系统的动态特性是高度非线性的，相对难以控制。

非线性是由液压油的可压缩性和变排量泵本身产生的。

到现在为止，许多研究一直都是专注于负载敏感与压力补偿泵排量控制，出现的通过直接控制泵排量执行器的研究很少。

液压系统的非线性控制在近几十年来吸引了极大的关注力。

线性控制理论已经在液压系统中得到应用【3,4】，并且有较强的稳定性。

为了解决不确定性的问题，控制算法的选取就被提出来了【5】。

这些算法有能力解决系统中变化的参数比如说变化的载荷和体积弹性模量。

另一个重要的方法是结构变量的控制。

这几种观点促使了液压系统应用的发展【6,7】。

然而，一个很重要的实际问题是由于体积弹性模量的原因造成液压系统动态方程奇异（详见第二部分）。

因此，一个控制算法将会消耗大量的计算时间，在实时控制中将会累积大量的数值错误。

进一步的来讲，算法普遍需要尽快得出控制的结果，而这是不符合工程实际的。

变量柱塞泵的压力调节方法1.引言1.1 概述概述部分的内容可以是对变量柱塞泵的压力调节方法进行简要介绍和概括。

可以从以下角度展开描述：变量柱塞泵是一种常用于液压系统中的压力调节装置，通过调节泵的工作压力来控制液压系统的工作效果。

在液压系统中，压力的稳定调节对于系统的正常运行至关重要。

因此，掌握变量柱塞泵的压力调节方法和技巧是非常重要的。

在本篇文章中，我们将重点介绍变量柱塞泵的压力调节方法。

通过对变量柱塞泵的工作原理、压力调节方法一和方法二的详细分析，旨在帮助读者全面了解和掌握变量柱塞泵的压力调节技术。

在正文部分，我们将首先介绍变量柱塞泵的工作原理，包括其构造、工作过程和原理等。

其次，我们将详细描述压力调节方法一，该方法通过调节某些参数或装置来实现对变量柱塞泵输出压力的调节。

最后，我们将对压力调节方法二进行详细解析，该方法通过改变某些方面的工作状态来达到压力的调节目的。

总结部分将对本文进行总结，并对未来可能的研究方向进行展望。

通过本文的阅读，读者将能够全面了解和掌握变量柱塞泵的压力调节方法，为液压系统的设计和维护提供实用的技术指导。

文章结构部分的内容可以如下所示：1.2 文章结构本文主要围绕变量柱塞泵的压力调节方法展开讨论，文章共分为引言、正文和结论三个部分。

在引言部分，首先对变量柱塞泵进行了概述，介绍了其基本工作原理和应用领域。

然后对本文的结构进行了说明，简要介绍了各个部分的内容和重点。

最后明确了本文的目的，即介绍变量柱塞泵的压力调节方法，帮助读者了解该领域的最新研究进展。

在正文部分，文章首先介绍了变量柱塞泵的工作原理，对其组成部分和工作过程进行了详细解析。

然后分别介绍了两种不同的压力调节方法，包括方法一和方法二。

每种方法都进行了原理介绍、操作步骤和应用案例的讲解，方便读者理解和应用。

此外，还探讨了各种方法的优缺点及其适用范围，供读者进行选择和参考。

在结论部分，文章对全文进行了总结，回顾了本文的主要内容和论点。

一、实验步骤及过程（一）变量泵性能实验液压系统原理图1、按照图接好液压回路。

2、全部打开节流阀和溢流阀，接通电源，启动变量泵，让变量泵空载运转几分钟，排除系统内的空气。

注：节流阀和溢流阀逆时针方向拧到头完全打开 ，顺时针方向拧到头完全关闭。

3、关闭节流阀，慢慢调调整溢流阀，将压力P调至6.3MPa作为系统安全压力，然后用锁母将溢流阀锁紧。

4、全部打开节流阀，使被试泵的压力最低，测出此时的流量，即为空载流量。

5、逐渐关小节流阀的通流截面，作为泵的不同负载，测出对应不同压力P i和流量q，将所测数据填入表1-1。

注意，节流阀每次调节后，须运转一、两分钟后，再测有关数据。

6、实验完成后，将节流阀，溢流阀全部打开，再关闭液压泵，关闭电源。

（二）变量泵方向控制回路设计实验步骤（1）将设计好的液压基本回路原理图交给实验指导老师进行检查；（2）按照液压基本回路原理图用液压胶管总成在QCS014实验台上搭建回路，并连接各位置传感器；（3）起动主机，进入万能自编界面，按事先设计好电磁阀的动作顺序表编程。

（4）搭建好的回路必须经过实验指导老师检查，以确认无误且回路完全符合实验要求和实验目的；（5）将溢流阀的调节手柄完全松开（逆时针转动）；（6）起动实验台，打开变量泵开关；（7）调溢流阀使回路的压力为P1（P1≤3Mpa）；（8）点击手动开关，检查动作顺序是否正确，之后点击自动开关，看回路和程序是否满足实验要求。

二、实验记录及数据处理1、填写液压泵性能实验数据记录表流量 L/min容积效率%设定压力MPa2、根据以上实验记录表，在实验报告中绘制q－P，－P曲线图，要求用坐标纸绘制。

三、实验问答题1、液压系统中溢流阀主要起什么作用？定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。

当系统压力增大时，会使流量需求减小。

此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。

变量泵变量马达容积调速回路1 引言变量泵变量马达容积调速回路是一种在机械系统中广泛应用的技术。

它通过控制液压马达和水泵的容积大小来达到调节机械设备运行的速度和负载的目的。

本篇文章将从原理、应用、优缺点等多个方面探讨该技术的相关内容。

2 原理变量泵变量马达容积调速回路的基本原理是利用流量不变的液压系统，通过调节容积（即液压泵和液压马达的容积）大小，从而实现机械设备的速度和负载的调整。

其工作原理如下：当液压泵通过齿轮传动来推动液压油时，液压油进入液压马达，驱动机械设备运转。

如果增大泵的容积，将会增加流量，从而增加输出扭矩和转速。

反之，若减小泵的容积，则会减小流量和马达的输出扭矩和转速。

因此，通过调节液压泵的容积，即可实现机械设备的运转速度和负载的调整。

3 应用变量泵变量马达容积调速回路广泛应用于工程机械、冶金、化工等行业的液压系统中。

其中，工程机械方面，如挖掘机、铲车、装载机等都需要使用液压系统调节机械设备的速度和负载。

此外，变量泵变量马达容积调速回路还被广泛地应用于轴、齿轮等机械传动系统中，能够有效控制设备的转速、转矩和输出功率。

4 优缺点变量泵变量马达容积调速回路的优点主要有以下几点：1. 能够实现精确的速度和负载控制，提高设备工作效率;2. 工作稳定性高，噪音小；3. 对于机械负载变化较大的情况，调速回路的扭矩输出能力对负载的调节响应速度非常快。

但其缺点也需要注意：1. 设备成本较高，因为需要在设计中添加调速回路相关的构件；2. 依赖液压系统，容易受到气泡、沙子等杂质的干扰，从而影响设备的工作稳定性；3. 如果调节回路出现问题，会导致设备不能正常工作。

5 总结本文介绍了变量泵变量马达容积调速回路的相关原理、应用和优缺点。

该技术不仅可以实现精确的速度和负载控制，对提高机械设备的工作效率也有很大帮助。

但是在使用中需要注意系统的稳定性和可靠性，及时检查调节回路是否存在问题，并及时进行维修保养，以确保设备的正常工作。

变量泵工作原理变量泵是一种能够根据系统需求调整输出流量的液压泵，它具有高效、灵活、节能等特点，被广泛应用于工程机械、农业机械、航空航天等领域。

那么，变量泵是如何工作的呢？接下来，我们将深入探讨变量泵的工作原理。

首先，我们来了解一下变量泵的结构。

变量泵通常由泵体、转子、液压控制阀和调节机构等部件组成。

其中，泵体内部有多个齿轮或叶片，液压油通过泵体进入，通过转子的旋转运动产生液压能，然后通过液压控制阀调节输出流量，最终传递给液压执行元件完成工作任务。

其次，变量泵的工作原理主要包括以下几个方面。

首先是液压控制阀的调节作用，液压控制阀通过感应液压系统的压力、流量等参数，来调节变量泵的输出流量和压力。

其次是调节机构的作用，调节机构可以根据系统需求来改变泵的工作状态，使得泵的输出流量和压力能够实时调整。

最后是泵体内部结构的作用，泵体内部的齿轮或叶片通过旋转运动产生液压能，并将其转化为输出流量和压力。

此外，变量泵的工作原理还涉及到液压系统的工作特点。

液压系统是由液压泵、液压执行元件、液压控制阀、油箱等部件组成的，它通过液压油的传递来完成各种工程机械的动作。

而变量泵作为液压系统的核心部件之一，其工作原理直接影响着整个液压系统的工作效率和性能。

总的来说，变量泵的工作原理是通过液压控制阀和调节机构来实现对泵的输出流量和压力的调节，同时依靠泵体内部结构的运动来产生液压能。

这种工作原理使得变量泵能够根据系统需求实时调整输出流量和压力，具有高效、灵活、节能等优点，为液压系统的稳定运行提供了重要保障。

综上所述，变量泵的工作原理是液压控制阀、调节机构和泵体内部结构相互协调作用的结果，它在液压系统中扮演着至关重要的角色。

通过对变量泵工作原理的深入了解，我们可以更好地应用和维护液压系统，提高设备的工作效率和性能，实现更加精准、稳定的工程操作。
