学习任务: 充电指示灯故障的检修
一体化课程：汽车电气维修
授课班级：高工16-6
授课教师：李志峰
任务一.充电指示灯亮故障的维修
编码：CR/C09/8.5-2-11 编号：1
编订日期：年月日教师（签字）：审批日期：年月日教研室主任：
7
）励结合的激磁方式，当交流发电
8
写出整流器的工作原理：
发电机输出电压的大小与发电机的（）及转子线圈的（
9
蓄电池；2-发电机；3-磁场绕组；4-磁化线圈
晶体管及集成电路电压调节器的工作原理，与电
10
11
8.查找电路图描述一下充电指示灯的电路并简单的画出来？
9.根据电路图完成充电指示灯亮的故障分析
12
充电
指示
灯亮13
14
15
16
17
18
19
20
21
22
23
24
25
26
图1-72 检查发电机转子总成
③检查滑环之间是否导通使用万用表，检查滑环之间是否导通，如
27
28
图1-74检查滑环和转子之间的绝缘
测量滑环用游标卡尺测量滑环的外径（图1-75）。
29
30
31
32
33
34
35
36
37
38
39
40
41
图1-85安装发电机
42
43
学习任务一评价表
班级学生姓名学号
任课教师
年月日。

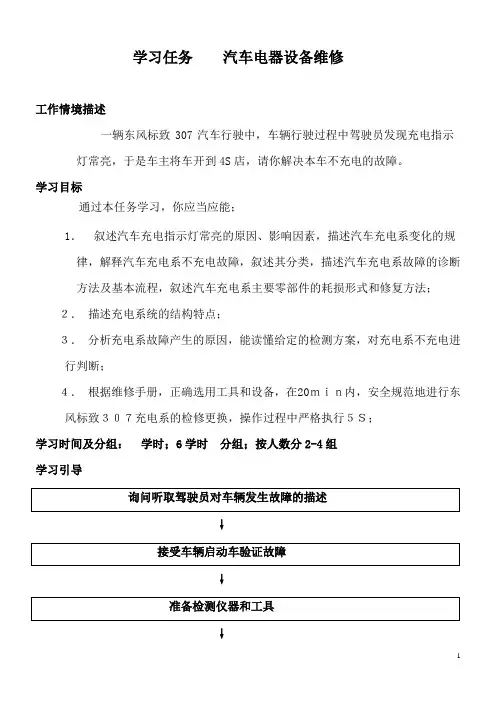

学习任务汽车电器设备维修工作情境描述一辆东风标致307汽车行驶中，车辆行驶过程中驾驶员发现充电指示灯常亮，于是车主将车开到4S店，请你解决本车不充电的故障。
学习目标通过本任务学习，你应当应能；1．叙述汽车充电指示灯常亮的原因、影响因素，描述汽车充电系变化的规律，解释汽车充电系不充电故障，叙述其分类，描述汽车充电系故障的诊断方法及基本流程，叙述汽车充电系主要零部件的耗损形式和修复方法；２．描述充电系统的结构特点；３．分析充电系故障产生的原因，能读懂给定的检测方案，对充电系不充电进行判断；４．根据维修手册，正确选用工具和设备，在20ｍｉｎ内，安全规范地进行东风标致３０７充电系的检修更换，操作过程中严格执行５Ｓ；学习时间及分组：学时；6学时分组；按人数分2-4组学习引导↓↓↓↓↓↓一、知识准备（咨询信息）1．叙述电气设备的结构、组成；2. 描述充电系的结构、组成和原理；3. 描述检测方法、步骤；二、学生制定学习计划三、制定决策四、任务实施1 . 项目说明不充电充电系长期使用后会出现发电机皮带断裂或打滑严重；发电机励磁线路或充电线路断路；充电系连接部位及线束松动，老化或接住不良。
发电机内部可能出现故障有：①电刷与滑环接触不良；②二极管击穿、断路；③转子绕组短路、断路或搭铁；④定子绕组短路、断路、搭铁；调节器可能出现的故障有：①弹簧弹力不足、气隙过小、高速触电烧结、触点烧蚀脏污同时调节电阻段路；②晶体管调节器的稳压管及小功率三极管短路或到功率三极管断路；③调节器的搭铁方式与发电机不匹配。
2.技术标准与要求（1)两个学员配合能在20分钟内完成此项目。
(2)技术标准。
3.设备器材（1）标志307一辆（2）万用表两只；V型铁两对（3）实达专用工具两套（4）工作台两个（5）解码仪X-4314.作业准备（1）车辆开进工位□任务完成（2）停车，打开发动机盖□任务完成（3）铺上护套□任务完成5.操作步骤1. 发动车并适当加速，观察仪表充电指示灯是否长亮，长亮时说明充电系有故障，2. 故障排除方法，1）首先检测保险是否烧断，如果烧断需要更换。

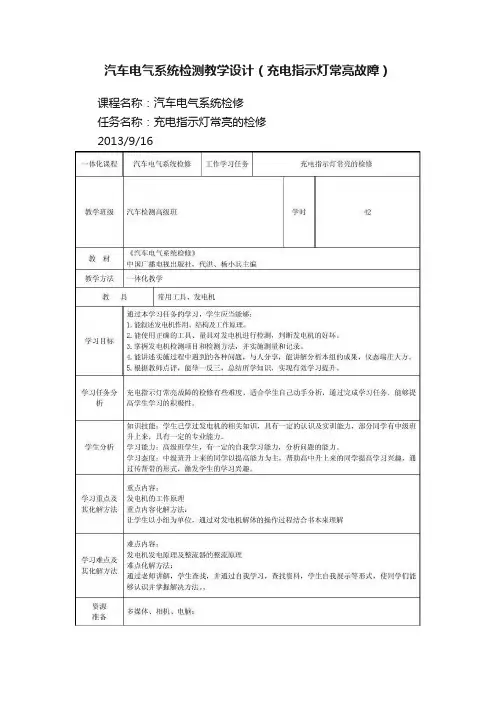

汽车电气系统检测教学设计（充电指示灯常亮故障）课程名称：汽车电气系统检修任务名称：充电指示灯常亮的检修2013/9/16资讯：1.发电机的作用发电机是汽车的主要电源，其功用是在发动机正常运转时（怠速以上），向所有用电设备（起动机除外）供电，同时向蓄电池充电。
2.发电机的分类①普通交流发电机(使用时需要配装电压调节器的发电机) 例JF132 （EQ140用）②整体式交流发电机(发电机和调节器制成一个整体的发电机) 例别克轿车的发动机上装配的是CS型发电机③带泵交流发电机(和汽车制动系统用真空助力泵安装在一起的发电机) 例JFZB292发电机。
④无刷交流发电机(不需要电刷的发电机) 例JFW1913⑤永磁交流发电机(磁极为永磁铁制成的发电机)（2）按整流器结构分四类六管交流发电机例JF1522（东风汽车用）八管交流发电机例JFZ1542（天津夏利汽车用）九管交流发电机例（日本日立、三凌、马自达汽车用）十一管交流发电机例JFZ1913Z（奥迪、桑塔纳汽车用）（3）按磁场绕组搭铁形式两分类内搭铁型交流发电机磁场绕组的一端（负极）直接搭铁（和壳体相联）外搭铁型交流发电机磁场绕组的一端（负极）接入调节器，通过调节器后再搭铁。
3、交流发电机的结构1-后端盖；2-电刷架；3-电刷；4-电刷弹簧压盖；5-硅二极管6-元件板；7-转子；8-定子；9-前端盖；10-风扇；11-带轮（1）、转子转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，见图。
转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭。
集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。
（2）、定子定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电。

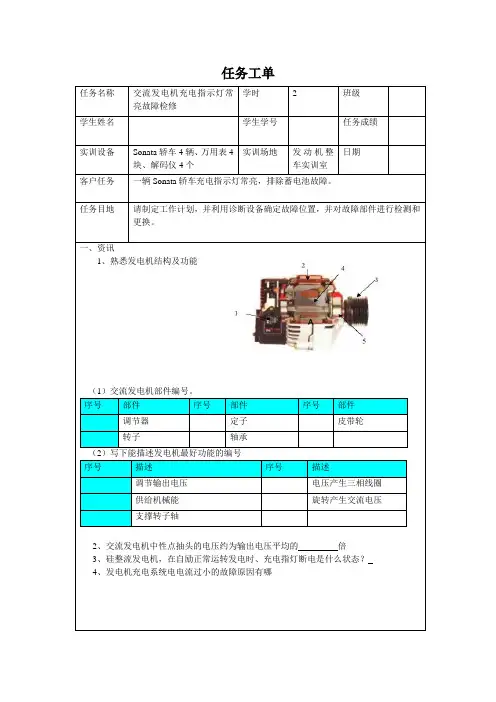

任务工单任务名称交流发电机充电指示灯常亮故障检修学时 2 班级学生姓名学生学号任务成绩实训设备Sonata轿车4辆、万用表4块、解码仪4个实训场地发动机整车实训室日期客户任务一辆Sonata轿车充电指示灯常亮，排除蓄电池故障。
任务目地请制定工作计划，并利用诊断设备确定故障位置，并对故障部件进行检测和更换。
一、资讯1、熟悉发电机结构及功能（1）交流发电机部件编号。
序号部件序号部件序号部件调节器定子皮带轮转子轴承（2）写下能描述发电机最好功能的编号序号描述序号描述调节输出电压电压产生三相线圈供给机械能旋转产生交流电压支撑转子轴2、交流发电机中性点抽头的电压约为输出电压平均的倍3、硅整流发电机，在自励正常运转发电时、充电指灯断电是什么状态？4、发电机充电系统电电流过小的故障原因有哪5、请在图下方标注电机与电路连接方式6、分按内打铁方式连接下列电路二、决策与计划请根据故障现象和任务要求，确定所需要的检测仪器、工具，并对小组成员进行合理分工，制定详细的诊断和修复计划。
1、需要的检测仪器、工具2、小组成员分工10 检查DTC。
？如果不存在，则参考间歇故障程序中的基本检查。
？如果存在，执行第11步11 执行DTC故障检修程序。
12 调整或测试。
13 确定测试14 完成2、发电机控制电路通过上述检查，得出以下结论：四、检查故障排除后，进行如下检查：1、起动发动机，检查故障灯是否亮：。
2、检查充电指示灯是否熄灭：。
五、评估1、请根据自己任务完成的情况，对自己的工作进行自我评估，并提出改进意见。
2、教师对小组工作情况进行评估，并进行点评。
3、学生本次任务成绩：。
