八、内容结构

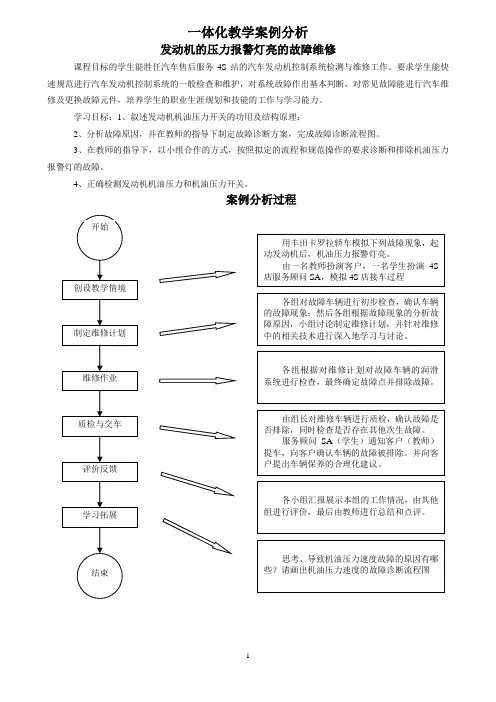

九、教学流程图
文案
创设教学情境(10分钟)
任务描述：一辆2008款1.6L丰田卡罗拉轿车，发
动机型号为1ZR-FE，客户反映汽车在行驶过程中，机
油压力报警灯点亮。如果你是维修人员，请你对该故障
车进行检修。
创设教学情境：
用丰田卡罗拉轿车（搭载1ZR-FE型发动机），模
拟下列故障现象：起动发动机后，机油压力报警灯点亮。
1、倾听教师A的
教学安排，明确自己的
工作任务；
2、按照教师B的
要求，分成四个组，每
组5人，各组推选组长
1名；
3、各组长对组员
进行分工，其中前台接
待1名，负责接车和验
收交车；维修技师2
名，负责车辆的检查与
维修作业；助理1名，
负责记录检测数据和
填写有关维修资料。
1、教师A陈
述本次课的学习任
务；
2、教师B负
责分组，确定组长
并宣布组长的工作
职责，组长负责整
个学习任务的实施
与组织。
设计意图：模拟企业
真实的工作情境，转变学
生的“角色”，激发学生的
学习兴趣，培养学生养成
良好的工作规范和工作
习惯；
资源准备：丰田卡罗
拉轿车4台、举升机4
台。
文案
文案
文案
文案
文案
文案
文案
文案
文案
文案
附：学习材料
学习任务4 发动机机油压力报警灯亮的故障检修
学习目标
完成本学习任务后，你应当能够：
1、叙述发动机润滑系统各部件的功用及结构原理；
2、叙述发动机润滑系统各部件的安装位置及润滑油的流经路径；
3、根据故障现象和查阅资料获取的信息，分析故障原因，并在教师的指导下制定故障诊断方案，完成故障诊断流程图；
4、在教师的指导下，以小组合作的方式，按照拟定的流程和规范操作的要求诊断和排除机油压力报警灯亮的故障；
5、在教师指导下，根据技术标准对维修车辆进行维修质量检验；
6、对工作任务的完成情况进行正确评估和反思，制定发动机润滑系统其它故障的诊断流程并进行实施。
建议学时8学时
内容结构
学习任务描述
一辆2008款1.6L丰田卡罗拉轿车，发动机型号为1ZR-FE，客户反映汽车在行驶过程中，机油压力报警灯点亮。如果你是维修人员，请你对该故障车进行检修。
一、接车
服务顾问（即前台接待SA）与客户进行交流，询问车辆的使用情况、故障现象及车辆的历史维修记录等；并检查车辆的行驶里程、发动机号、车架号和车辆的外观损伤情况，并将
相关信息填写至表4-1中，完成待修车辆的信息登记。
