第2章系统的数学模型(习题答案)2.1什么是系统的数学模型？常用的数学模型有哪些？解：数学模型就是根据系统运动过程的物理、化学等规律，所写出的描述系统运动规律、特性、输出与输入关系的数学表达式。
常用的数学模型有微分方程、传递函数、状态空间模型等。
2.2 什么是线性系统？其最重要的特性是什么？解：凡是能用线性微分方程描述的系统就是线性系统。
线性系统的一个最重要的特性就是它满足叠加原理。

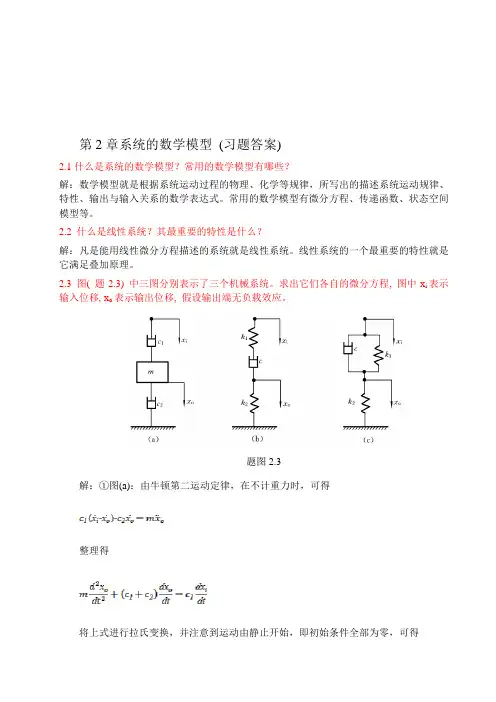

2.3 图( 题2.3) 中三图分别表示了三个机械系统。
求出它们各自的微分方程, 图中x i表示输入位移, x o表示输出位移, 假设输出端无负载效应。
题图2.3解：①图(a)：由牛顿第二运动定律，在不计重力时，可得整理得将上式进行拉氏变换，并注意到运动由静止开始，即初始条件全部为零，可得[]于是传递函数为②图(b)：其上半部弹簧与阻尼器之间，取辅助点A，并设A点位移为x，方向朝下；而在其下半部工。
引出点处取为辅助点B。
则由弹簧力与阻尼力平衡的原则，从A和B两点可以分别列出如下原始方程：消去中间变量x，可得系统微分方程对上式取拉氏变换，并记其初始条件为零，得系统传递函数为③图(c)：以的引出点作为辅助点，根据力的平衡原则，可列出如下原始方程：移项整理得系统微分方程对上式进行拉氏变换，并注意到运动由静止开始，即则系统传递函数为2.4试建立下图（题图2.4）所示各系统的微分方程并说明这些微分方程之间有什么特点，其中电压)(t u r 和位移)(t x r 为输入量；电压)(t u c 和位移)(t x c 为输出量；1,k k 和2k 为弹簧弹性系数；f 为阻尼系数。
+-+-C)(t u r )(t u c )(t r )(t x c f1k 2k CR)(t u r )(u c +-+-f)(t r )(t x c )(a )(b )(c )(d R 2R题图2.4【解】：)(a方法一：设回路电流为i ，根据克希霍夫定律，可写出下列方程组：⎪⎩⎪⎨⎧=+=⎰i R u u dt i C u cc r 1消去中间变量，整理得：dtdu RC u dt du RCrc c =+方法二：dtdu RC u dt du RCRCs RCs CsR R s U s U rc c r c =+⇒+=+=11)()( 由于无质量，各受力点任何时刻均满足∑=0F ，则有：cc r kx dt dxdt dx f =-)(dtdx k f x dt dx k f rc c =+⇒()r r c c r c u dtduC R u dt du C R R Cs R R Cs R Cs R R CsR s U s U +=++⇒+++=+++=221212212)(1111)()( 设阻尼器输入位移为a x ，根据牛顿运动定律，可写出该系统运动方程r rc c aa c a r c r x dtdx k f x dt dx f k k k k dt dx f x x k x x k x x k +=++⇒⎪⎩⎪⎨⎧=--=-22121221)()()( 结论：)(a 、)(b 互为相似系统，)(c 、)(d 互为相似系统。
