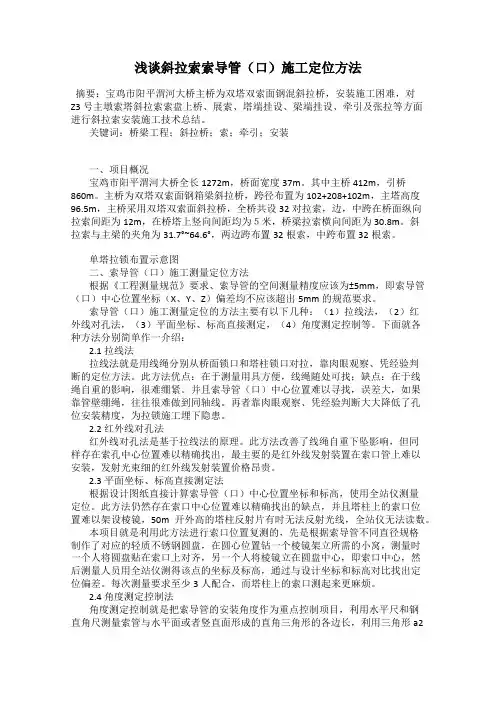

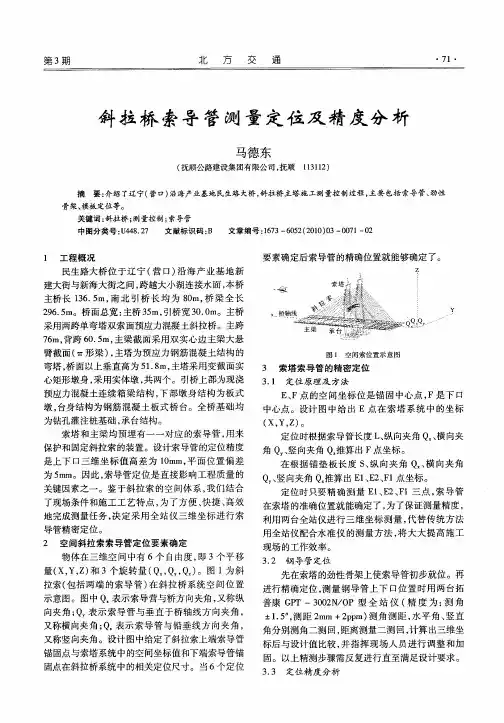

浅谈斜拉索索导管（口）施工定位方法摘要：宝鸡市阳平渭河大桥主桥为双塔双索面钢混斜拉桥，安装施工困难，对Z3 号主墩索塔斜拉索索盘上桥、展索、塔端挂设、梁端挂设、牵引及张拉等方面进行斜拉索安装施工技术总结。

关键词：桥梁工程；斜拉桥；索；牵引；安装一、项目概况宝鸡市阳平渭河大桥全长1272m，桥面宽度37m。

其中主桥412m，引桥860m。

主桥为双塔双索面钢箱梁斜拉桥，跨径布置为102+208+102m，主塔高度96.5m，主桥采用双塔双索面斜拉桥，全桥共设32对拉索，边，中跨在桥面纵向拉索间距为12m，在桥塔上竖向间距均为５米，桥梁拉索横向间距为30.8m。

斜拉索与主梁的夹角为31.7°~64.6°，两边跨布置32根索，中跨布置32根索。

单塔拉锁布置示意图二、索导管（口）施工测量定位方法根据《工程测量规范》要求、索导管的空间测量精度应该为±5mm，即索导管（口）中心位置坐标（X、Y、Z）偏差均不应该超出5mm的规范要求。

索导管（口）施工测量定位的方法主要有以下几种：（1）拉线法，（2）红外线对孔法，（3）平面坐标、标高直接测定，（4）角度测定控制等。

下面就各种方法分别简单作一介绍：2.1 拉线法拉线法就是用线绳分别从桥面锁口和塔柱锁口对拉，靠肉眼观察、凭经验判断的定位方法。

此方法优点：在于测量用具方便，线绳随处可找；缺点：在于线绳自重的影响，很难绷紧。

并且索导管（口）中心位置难以寻找，误差大，如果靠管壁绷绳，往往很难做到同轴线。

再者靠肉眼观察、凭经验判断大大降低了孔位安装精度，为拉锁施工埋下隐患。

2.2 红外线对孔法红外线对孔法是基于拉线法的原理。

此方法改善了线绳自重下坠影响，但同样存在索孔中心位置难以精确找出，最主要的是红外线发射装置在索口管上难以安装，发射光束细的红外线发射装置价格昂贵。

2.3 平面坐标、标高直接测定法根据设计图纸直接计算索导管（口）中心位置坐标和标高，使用全站仪测量定位。

斜拉桥主塔索导管测量定位技术摘要：结合当涂青山大桥塔端斜拉索锚固区索导管施工工艺，论述了塔端索导管测量定位技术。

关键词：斜拉桥；塔端；索导管；定位1、工程概述当涂山水大道新建工程位于当涂县主城区东南面，为现代农业示范区南北通道。

项目起点位于314 省道（长河国际花木城以东500m），路线由北向南，跨越姑溪河规划三级河道，终于涂山大道与旅游大道交叉口。

山水大道姑溪河桥为跨越姑溪河的一座大桥。

桥梁段起讫里程K4+307.71～K5+040.07，桥梁全长732.36m。

主桥为塔墩梁固结的独塔混凝土斜拉桥，跨径为35+75+135m。

2、索导管定位安装索导管定位按照现场测量索导管三维空间坐标进行实现，基本原理为极坐标法，借助于高精度全站仪将观测得到的实际三维空间坐标与设计图纸给出的详细尺寸参数计算出的理论三维坐标进行比较，通过比较后得出差值，即可判断索导管的空间位置是否满足精度控制要求，索导管定位的基本步骤是：测量放样→索道管初步定位→索导管精密定位→检查验收。

①测量放样索导管的定位可充分利用上塔柱的劲性骨架进行定位，待劲性骨架安装完毕后，可通过全站仪在劲性骨架上放样索道管的位置。

索导管定位的关键在于索导管两端口中心的坐标控制。

因此，要在主塔劲性骨架上放样出索导管的位置，只要放样出锚固中心点和塔壁侧出口点中心位置即可。

为便于施工，在劲性骨架的上层平联横梁上放样出索导管的8 个定位控制点轴线点（A、B、C、D、E、F、G、H），如图1。

为了减小温度对放样精度的不利影响，放样选择在气温较低，能见度较好的早上7：00-8：00 或下午17：00-18：00 进行。

测量组根据放样轴向点计算给出索导管的控制数据和相关图示，现场技术员及操作人员借助水平尺和线锤进行索道管口中心位置的细部放样，并将控制位置的下缘通过焊接竖直的型钢或者钢板进行限位，锚垫板上缘牵水平线进行定位。

②索导管的初步定位索导管的初步定位可采用塔吊将索导管吊装到劲性骨架上放样的指定轴线位置，在劲性骨架的顶端悬挂倒链或其他微调工具调整索导管的位置，对索导管进行初步定位。

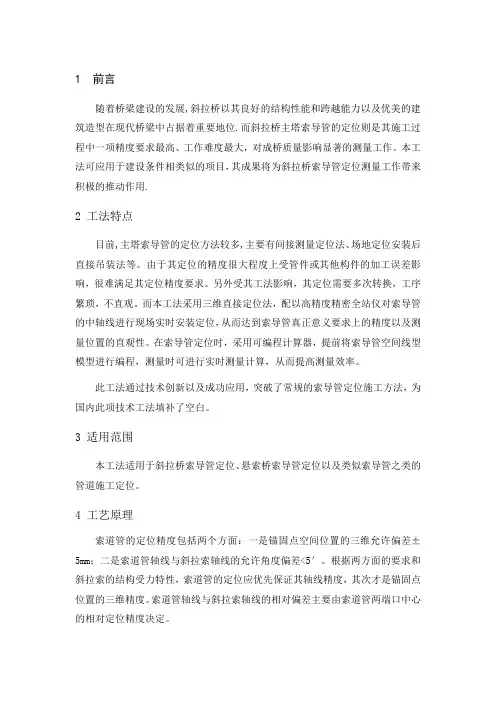

1前言随着桥梁建设的发展,斜拉桥以其良好的结构性能和跨越能力以及优美的建筑造型在现代桥梁中占据着重要地位.而斜拉桥主塔索导管的定位则是其施工过程中一项精度要求最高、工作难度最大，对成桥质量影响显著的测量工作。

本工法可应用于建设条件相类似的项目，其成果将为斜拉桥索导管定位测量工作带来积极的推动作用.2 工法特点目前,主塔索导管的定位方法较多,主要有间接测量定位法、场地定位安装后直接吊装法等。

由于其定位的精度很大程度上受管件或其他构件的加工误差影响，很难满足其定位精度要求。

另外受其工法影响，其定位需要多次转换，工序繁琐，不直观。

而本工法采用三维直接定位法，配以高精度精密全站仪对索导管的中轴线进行现场实时安装定位，从而达到索导管真正意义要求上的精度以及测量位置的直观性。

在索导管定位时，采用可编程计算器，提前将索导管空间线型模型进行编程，测量时可进行实时测量计算，从而提高测量效率。

此工法通过技术创新以及成功应用，突破了常规的索导管定位施工方法，为国内此项技术工法填补了空白。

3 适用范围本工法适用于斜拉桥索导管定位、悬索桥索导管定位以及类似索导管之类的管道施工定位。

4 工艺原理索道管的定位精度包括两个方面：一是锚固点空间位置的三维允许偏差±5mm；二是索道管轴线与斜拉索轴线的允许角度偏差<5′。

根据两方面的要求和斜拉索的结构受力特性，索道管的定位应优先保证其轴线精度，其次才是锚固点位置的三维精度。

索道管轴线与斜拉索轴线的相对偏差主要由索道管两端口中心的相对定位精度决定。

4.1空间直角坐标系的建立桥梁建设通常建立以桥轴线方向为X 轴的平面桥梁独立坐标系和以某高程系为基准的高程值来表达工程结构物的位置。

为了沟通索道管空间图形与数组之间有序的联系，以达到简化计算和方便实际操作的目的，需要建立索道管空间图形的数学模型，使空间图形与数组对应起来。

而建立这个数学模型前要先建立空间直角坐标系，通常以主桥直线段桥轴线为X 轴（纵轴）、在水平面内与X 轴垂直的轴为Y 轴（横轴）、而通过平面坐标系原点的铅垂线则是Z 轴。

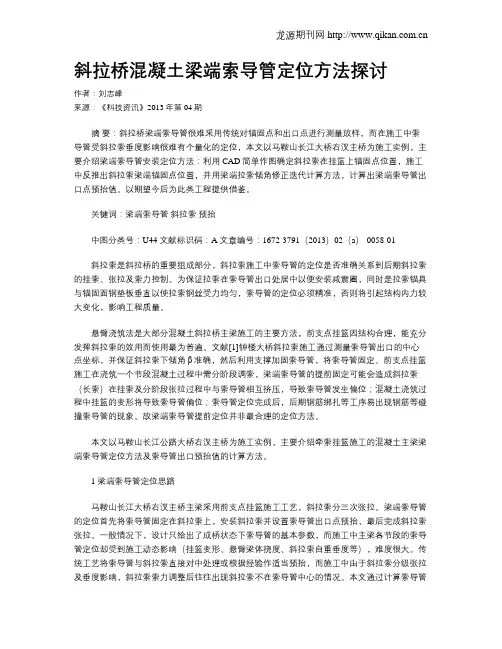

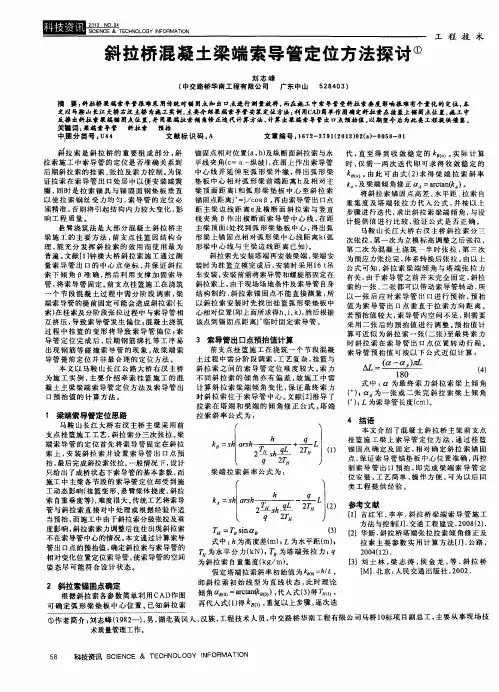

斜拉桥混凝土梁端索导管定位方法探讨作者：刘志峰来源：《科技资讯》2013年第04期摘要：斜拉桥梁端索导管很难采用传统对锚固点和出口点进行测量放样，而在施工中索导管受斜拉索垂度影响很难有个量化的定位，本文以马鞍山长江大桥右汊主桥为施工实例，主要介绍梁端索导管安装定位方法：利用CAD简单作图确定斜拉索在挂篮上锚固点位置，施工中反推出斜拉索梁端锚固点位置，并用梁端拉索倾角修正迭代计算方法，计算出梁端索导管出口点预抬值。

以期望今后为此类工程提供借鉴。

关键词：梁端索导管斜拉索预抬中图分类号：U44 文献标识码：A 文章编号：1672-3791（2013）02（a）-0058-01斜拉索是斜拉桥的重要组成部分，斜拉索施工中索导管的定位是否准确关系到后期斜拉索的挂索、张拉及索力控制。

为保证拉索在索导管出口处居中以便安装减震圈，同时是拉索锚具与锚固面钢垫板垂直以使拉索钢丝受力均匀，索导管的定位必须精准，否则将引起结构内力较大变化，影响工程质量。

悬臂浇筑法是大部分混凝土斜拉桥主梁施工的主要方法，前支点挂篮因结构合理，能充分发挥斜拉索的效用而使用最为普遍。

文献[1]钟楼大桥斜拉索施工通过测量索导管出口的中心点坐标，并保证斜拉索下倾角β准确，然后利用支撑加固索导管，将索导管固定。

前支点挂篮施工在浇筑一个节段混凝土过程中需分阶段调索，梁端索导管的提前固定可能会造成斜拉索（长索）在挂索及分阶段张拉过程中与索导管相互挤压，导致索导管发生偏位；混凝土浇筑过程中挂篮的变形将导致索导管偏位；索导管定位完成后，后期钢筋绑扎等工序易出现钢筋等碰撞索导管的现象。

故梁端索导管提前定位并非最合理的定位方法。

本文以马鞍山长江公路大桥右汊主桥为施工实例，主要介绍牵索挂篮施工的混凝土主梁梁端索导管定位方法及索导管出口预抬值的计算方法。

1 梁端索导管定位思路马鞍山长江大桥右汊主桥主梁采用前支点挂篮施工工艺，斜拉索分三次张拉。

梁端索导管的定位首先将索导管固定在斜拉索上，安装斜拉索并设置索导管出口点预抬，最后完成斜拉索张拉。

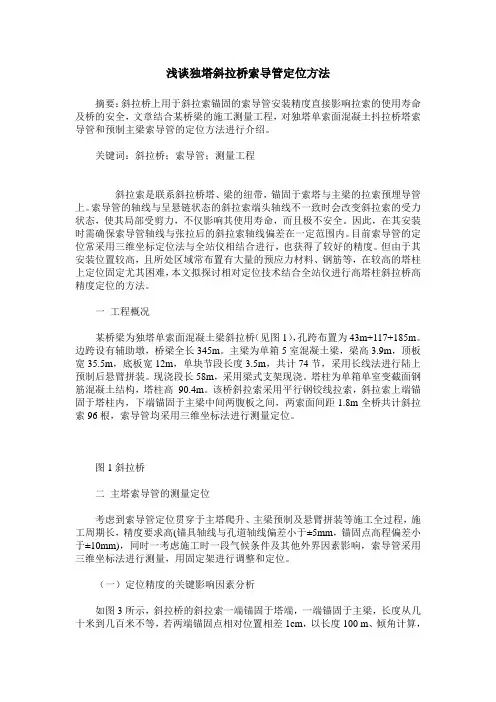

浅谈独塔斜拉桥索导管定位方法摘要：斜拉桥上用于斜拉索锚固的索导管安装精度直接影响拉索的使用寿命及桥的安全，文章结合某桥梁的施工测量工程，对独塔单索面混凝土抖拉桥塔索导管和预制主梁索导管的定位方法进行介绍。

关键词：斜拉桥；索导管；测量工程斜拉索是联系斜拉桥塔、梁的纽带，锚固于索塔与主梁的拉索预埋导管上。

索导管的轴线与呈悬链状态的斜拉索端头轴线不一致时会改变斜拉索的受力状态，使其局部受剪力，不仅影响其使用寿命，而且极不安全。

因此，在其安装时需确保索导管轴线与张拉后的斜拉索轴线偏差在一定范围内。

目前索导管的定位常采用三维坐标定位法与全站仪相结合进行，也获得了较好的精度。

但由于其安装位置较高，且所处区域常布置有大量的预应力材料、钢筋等，在较高的塔柱上定位固定尤其困难，本文拟探讨相对定位技术结合全站仪进行高塔柱斜拉桥高精度定位的方法。

一工程概况某桥梁为独塔单索面混凝土梁斜拉桥（见图1），孔跨布置为43m+117+185m。

边跨设有辅助墩，桥梁全长345m。

主梁为单箱5室混凝土梁，梁高3.9m，顶板宽35.5m，底板宽12m，单块节段长度3.5m，共计74节，采用长线法进行陆上预制后悬臂拼装。

现浇段长58m，采用梁式支架现浇。

塔柱为单箱单室变截面钢筋混凝土结构，塔柱高90.4m。

该桥斜拉索采用平行钢铰线拉索，斜拉索上端锚固于塔柱内，下端锚固于主梁中间两腹板之间，两索面间距1.8m全桥共计斜拉索96根，索导管均采用三维坐标法进行测量定位。

图1斜拉桥二主塔索导管的测量定位考虑到索导管定位贯穿于主塔爬升、主梁预制及悬臂拼装等施工全过程，施工周期长，精度要求高(锚具轴线与孔道轴线偏差小于±5mm，锚固点高程偏差小于±10mm)，同时一考虑施工时一段气候条件及其他外界因素影响，索导管采用三维坐标法进行测量，用固定架进行调整和定位。

（一）定位精度的关键影响因素分析如图3所示，斜拉桥的斜拉索一端锚固于塔端，一端锚固于主梁，长度从几十米到几百米不等，若两端锚固点相对位置相差1cm，以长度100 m、倾角计算，则引起的角度误差约为。

斜拉桥空间索导管定位技术摘要：斜拉桥索导管定位难度大、精度高成为了斜拉桥工程施工测量的一大难题。

文章以实际工程为例，对主塔说明及主塔控制网进行了分析，探讨三维坐标定位技术结合全站仪进行高塔柱斜拉桥高精度定位的方法，制定切合实际的索导管测量定位方案，保证了索导管的定位质量。

关键词：索导管三维坐标测量精度1.工程概况某大桥跨越黄河两岸，大桥与主流约成70°夹角，两侧发育不对称，属黄河河谷相对宽阔地带，堆积物以卵石为主，地表凹凸不平。

桥跨布置为2×40m预应力混凝土简支箱梁（南岸引桥）+（177+360+177）m双塔三跨半漂浮体系结合梁斜拉桥+5×40m预应力混凝土连续箱梁（北岸引桥）。

桥斜拉索通过索导管上端锚固于主塔内，下端锚固于主梁上，全桥共计斜拉索112根，采用Φ7mm平行钢丝索，外包双层PE护套，两层PE护套间设置隔离层，采用五种规格。

锚具为冷铸锚。

桥塔采用钢筋混凝土菱形型塔，上塔柱截面横向宽度450cm，纵向宽度700cm。

下塔柱截面横向宽度4.5m～约9m，纵向宽度7m～10m。

根据斜拉桥施工特点以及外界地理因素，该桥主桥控制网以整个路线控制导线网作为基线，建立以JM2-1、JM4-1、JM5-1、JM7-1这4个强制对中观测墩为基站的大地四边形控制网作为主桥施工测量的独立平面、高程控制网，控制网的建立有效地保证了索导管定位安装的精度。

2.导管的精密定位测量2.1索导管的定位原理空间索导管的精密定位应该优先保证索导管与主塔的空间实际夹角与设计索导管空间理论夹角一致的相对定位精度，其主要取决于索导管入塔口、出塔口的中心三维坐标的实测值与理论值的相对精度；由于空间索面的特殊性，还需要控制索导管下端口断面与其出塔面的平齐性。

2.2空间直角坐标系的建立通索导管空间图形与数组之间有序的联系，以达到简化计算和方便实际操作的目的，需要建立索导管空间图形的数学模型，使空间图形与数组对应起来。

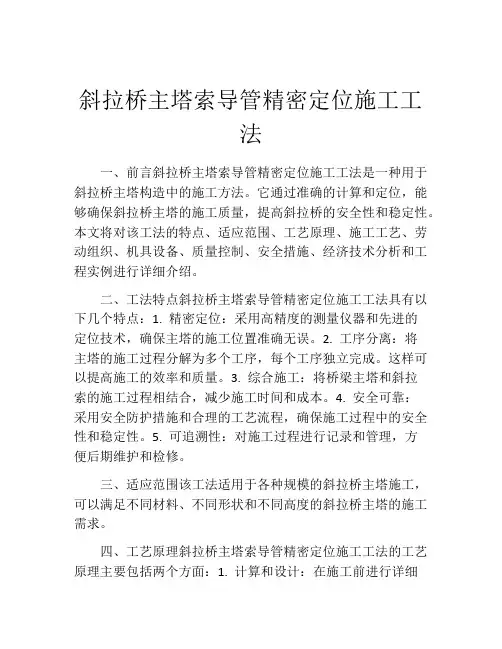

斜拉桥主塔索导管精密定位施工工法一、前言斜拉桥主塔索导管精密定位施工工法是一种用于斜拉桥主塔构造中的施工方法。

它通过准确的计算和定位，能够确保斜拉桥主塔的施工质量，提高斜拉桥的安全性和稳定性。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

二、工法特点斜拉桥主塔索导管精密定位施工工法具有以下几个特点：1. 精密定位：采用高精度的测量仪器和先进的定位技术，确保主塔的施工位置准确无误。

2. 工序分离：将主塔的施工过程分解为多个工序，每个工序独立完成。

这样可以提高施工的效率和质量。

3. 综合施工：将桥梁主塔和斜拉索的施工过程相结合，减少施工时间和成本。

4. 安全可靠：采用安全防护措施和合理的工艺流程，确保施工过程中的安全性和稳定性。

5. 可追溯性：对施工过程进行记录和管理，方便后期维护和检修。

三、适应范围该工法适用于各种规模的斜拉桥主塔施工，可以满足不同材料、不同形状和不同高度的斜拉桥主塔的施工需求。

四、工艺原理斜拉桥主塔索导管精密定位施工工法的工艺原理主要包括两个方面：1. 计算和设计：在施工前进行详细的计算和设计，确定主塔的形状、尺寸和材料，为施工提供准确的参数和指导。

2. 施工过程：根据设计要求，通过定位仪器和导管进行精确的定位，结合施工方案和工艺流程，逐步完成施工过程中的各个环节。

五、施工工艺斜拉桥主塔索导管精密定位施工工法的施工工艺主要包括以下几个阶段：1. 主塔基础施工：先进行主塔基础的施工，确保主塔的稳定和承重能力。

2. 主塔立柱施工：根据设计要求，采用定位仪器和导管对主塔立柱进行定位和安装。

3. 主塔横梁施工：根据主塔的形状和尺寸，制造和安装主塔横梁，确保其与主塔立柱的连接稳固。

4. 斜拉索施工：根据设计要求，采用定位仪器和导管对斜拉索进行定位和张拉，确保其张力和角度的准确控制。

5. 完工验收：对施工完成的主塔进行验收，确保质量达到设计要求。

54楚勘测与设计RAILWAY SURVEY AND DESIGN2021(2)斜拉桥主梁索导管定位计算张艳军1胡隽$（1•中铁第四勘察设计院集团有限公司武汉4300632.华中科技大学武汉430061）【摘要】斜拉桥索导管的定位对斜拉索而言至关重要，安装精度直接影响斜拉索的受力状态，进而影响桥梁使用寿命。

本文结合活力之门大桥主梁索导管定位妁实际案例，对于传统定位方法在现场空间不足无法使用的情况下寻求一种索导管的定位计算方法,并结合全站仪完成定位工作，要求达到高精度。

使用三维解析和全站仪结合的方法完成定位工作，弄与CAD绘图得出的精确值进行对比,误差保证在毫米级,满足定位精度要求且方便快捷，给施工提供了便利,为同类工程提供帮助参考.【关键词]斜拉桥索导管妥装精度三维解析定位Location Calculation of Main Cable Duct for Cable-stayed BridgeZHANG Yanjun1Hu Jun2(1.China Railway SIYUAN Survey and Design Group Co.Ltd,Wuhan,4300632.Huazhong University of Science and Tbchnology,Wuhan,430063)[Abstract]The location of t he cable-stayed bridge is critical to the cable,the installation accuracy directly affects the stress state of t he stay cable,and then affects the bridge bined with the actual case oflocation of m ain cable duct of"brant gate bridge,this paper seeks for a location calculation method for the cable duct in the case that the traditional location method cannot be used in the field due to insufficient space,and completes the location work with the total station,which requires high ing three-dimensional analysis combin­ed with total station to complete the location,and compared with the accuracy of C AD drawing,error guaranteed in millimeter,meets the accuracy requirements and convenient,provides a convenient construction,for similar projects to provide help.[Key words]Cable-stayed bridge;Cable duct;Installation accuracy;Three-dimension analysis;Location1工程简介活力之门大桥是某市标志性景观工程,是提升该市城市形象的名片。

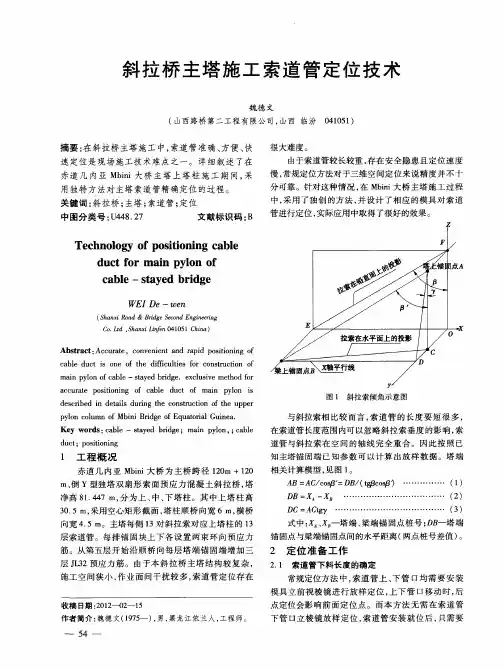

斜拉桥主塔施工索道管定位技术摘要：在斜拉桥主塔施工中，索道管准确、方便、快速定位是现场施工技术难点之一。

本文详细叙述了在印尼马都拉大桥主塔塔柱施工期间，采用独特方法对主塔索道管精确定位的过程。

关键词:斜拉桥主塔索道管定位Technology of Positioning Cable Duct for Main Pylon of Cable-stayed Bridgechuai GuozhiCCCC First Highway Fifth Engineering Co.LtdBeijingAbstract: Accurate, convenient and rapid positioning of cable duct is one of the difficulties for construction of main pylon of cable-stayed bridge. In this paper, exclusive method for accurate positioning of cable duct of main pylon is described in details during the construction of the upper pylon column of SulaMadu Bridge of Indonesia.Key words: Cable-stayed bridge, main pylon, cable duct, positioning“斜拉索是连接斜拉桥主塔与主梁的纽带，而斜拉索索道管是将斜拉索两端分别锚固在主塔和主梁上的重要构件。

”【1】为避免斜拉索与索道管管口发生摩擦损坏斜拉索影响工程质量，以及保证主塔两侧对称布置的各斜拉索位于同一设计平面上，防止锚固定位偏心产生的附加弯矩超过设计允许值，对索道管上部锚垫板中心和塔壁外侧索道管口中心的三维空间坐标位置提出了很高的精度要求。
